TPG

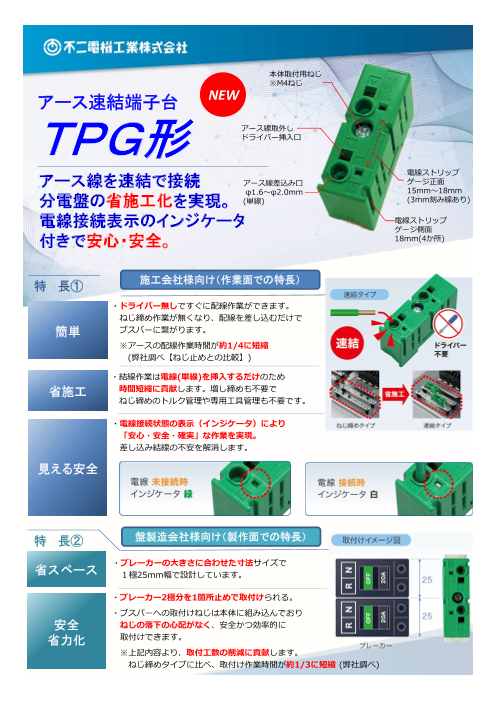

本体取付用ねじ ※M4ねじ アース速結端子台 NEW アース線取外し ドライバー挿入口 電線ストリップ アース線差込み口 ゲージ正面 φ1.6～φ2.0mm 15mm～18mm (単線) (3mm刻み線あり) 電線ストリップ ゲージ側面 18mm(4か所) 施工会社様向け（作業面での特長） 特 長① ・ドライバー無しですぐに配線作業ができます。 ねじ締め作業が無くなり、配線を差し込むだけで 簡単 ブスバーに繋がります。 ※アースの配線作業時間が約1/4に短縮 (弊社調べ【ねじ止めとの比較】) ・結線作業は電線(単線)を挿入するだけのため 省施工 時間短縮に貢献します。増し締めも不要で ねじ締めのトルク管理や専用工具管理も不要です。 ・電線接続状態の表示（インジケータ）により 「安心・安全・確実」な作業を実現。 差し込み結線の不安を解消します。 見える安全 特 長② 盤製造会社様向け（製作面での特長） ・ブレーカーの大きさに合わせた寸法サイズで 省スペース １極25mm幅で設計しています。 ・ブレーカー2極分を1箇所止めで取付けられる。 ・ブスバーへの取付けねじは本体に組み込んでおり 安全 ねじの落下の心配がなく、安全かつ効率的に 省力化 取付けできます。 ※上記内容より、取付工数の削減に貢献します。 ねじ締めタイプに比べ、取付け作業時間が約1/3に短縮 (弊社調べ)

型式構成 ＴＰＧ － Ｄ２ － Ａ ① ② ③ 項目 表示文字 表示内容 備考 ① 基本形式 TPG TPG形 － ② 定格断面積及び導体径 D2 単芯線導体径φ2 － ③ 個別仕様 A 接続、形状 電線2箇所接続 サイズ W50×D17×H26 外形寸法 上面視詳細 仕様 標準使用条件 定格及び構造 項目 仕様（共通） 項目 仕様（共通） 周囲温度(℃) -25 ～ +60（氷結無きこと） 定格導体電面積及び導体径(mm) 単線φ2.0 保存温度(℃) -40 ～ +85 定格接続容量(mm) 単線φ1.6～2.0 相対湿度(％) 45 ～ 85 取付ねじ推奨締付トルク(N･m) 1.2 標高（m） 2000 以下 取付ねじサイズ M4 外観色 緑 電線接続表示 未接続時 緑 接続時 白 取付寸法 ブスバー水平取付 ブスバー垂直取付 回り止め ブスバー 「取付孔:M4」はM4のタップ孔にて対応願います 【側面視】
