電力計の主な種類や導入メリット、弊社の電力計についてご紹介
本資料は、現場における節電・省エネに役立つ電力計について、その概要や種類、導入メリット、さらに具体的な導入事例と渡辺電機工業の製品ラインアップをまとめています。
■電力計とは
電力計は電気の消費量（電力）を測定する計器で、工場やビルといった様々な場所で使用されます。家庭用の電力量計（スマートメータ）に比べて高精度かつ多機能なため、省エネ管理・設備監視・異常検知など幅広い用途に活用されています。測定項目は電圧・電流・有効電力・無効電力・力率・電力量・周波数など多岐にわたり、「電力消費量の把握」「省エネ管理」「異常検知・保全」「データ通信」など、現場運用において重要な役割を果たします。制御盤や分電盤に組み込むタイプやマグネット取り付けタイプなど、設置形態も様々です。
■主な種類
電力計には「多回路電力計（複数回路同時測定）」「デマンド監視電力計（一定期間最大電力の監視）」「通信機能付き電力計（Modbus、RS-485等で上位機器連携）」「表示機能付き電力計（LEDや液晶表示）」など、多種多様なタイプがあります。使用環境や用途に合わせて最適な電力計を選択できます。
■導入メリット
電力計導入は単に電気使用量の把握にとどまらず、省エネルギー推進・コスト削減（電気料金最適化）・設備の異常検知／予知保全・生産効率や稼働状況の分析・法令対応・環境経営支援・IoT/DXによる運用改善など、経営・運用双方で大きな効果をもたらします。例えば、ムダな電力消費の発見やデマンド管理による契約電力の低減、遠隔監視・自動分析、蓄積データのAI解析なども可能となります。
■導入事例
・工場のユーティリティ・設備データ監視
・複数拠点のエネルギー監視
・多拠点デマンド管理
・設備異常・漏電警報の検知
・付帯設備異常の検知と通知
・空調機械の発停制御
・別システムへの電力量パルス出力
■渡辺電機工業の電力計ラインアップ
WMS-PE2/PE6Nシリーズ：DI/DO搭載薄型電力計、Modbus通信対応、高精度・マルチ回路計測
WKMシリーズ：4.2インチ液晶パネル、高視認性、直接入力440V対応
WLDシリーズ：見やすさ・使いやすさ・装着しやすさにこだわった高精度パネルメータ
WLM-CT4シリーズ：パルス計測・LTE-M通信でデマンド監視
WSWシリーズ：920MHz無線通信で簡単設置、ワイヤレスによる電流・電力監視
アクセサリ：分割CT（既設も新設も簡易活線取り付け）、2次側開放時保護回路内蔵
また、クラウド対応EMSソフトやWeb対応監視システムも提供し、複数拠点のエネルギー管理や高度な見える化もサポートします。
■まとめ
電力計導入は、省エネ促進や電力コスト削減、事業運営の効率化、設備保全に大きな効果をもたらします。渡辺電機工業は長年のノウハウと最新技術を活かし、多様な現場課題に対応した製品・サポート体制を提供しています。
このカタログについて
| ドキュメント名 | 現場の節電・省エネに役立つ電力計！ |
|---|---|
| ドキュメント種別 | ホワイトペーパー |
| ファイルサイズ | 20.5Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 渡辺電機工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
スライド番号 1
現場の節電・省エネに役立つ
電力計
アプリケーション事例3選！！
Page2
スライド番号 2

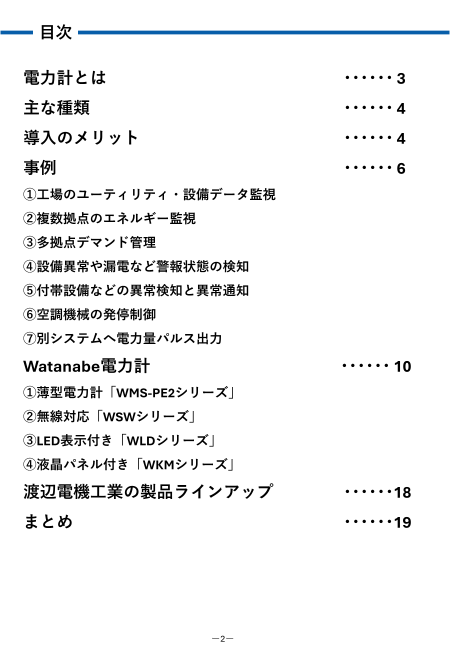

目次
電力計とは ･･････ 3
主な種類 ･･････ 4
導入のメリット ･･････ 4
事例 ･･････ 6
①工場のユーティリティ・設備データ監視
②複数拠点のエネルギー監視
③多拠点デマンド管理
④設備異常や漏電など警報状態の検知
⑤付帯設備などの異常検知と異常通知
⑥空調機械の発停制御
⑦別システムへ電力量パルス出力
Watanabe電力計 ･･････ 10
①薄型電力計「WMS-PE2シリーズ」
②無線対応「WSWシリーズ」
③LED表示付き「WLDシリーズ」
④液晶パネル付き「WKMシリーズ」
渡辺電機工業の製品ラインアップ ･･････18
まとめ ･･････19
ー2ー
Page3
スライド番号 3

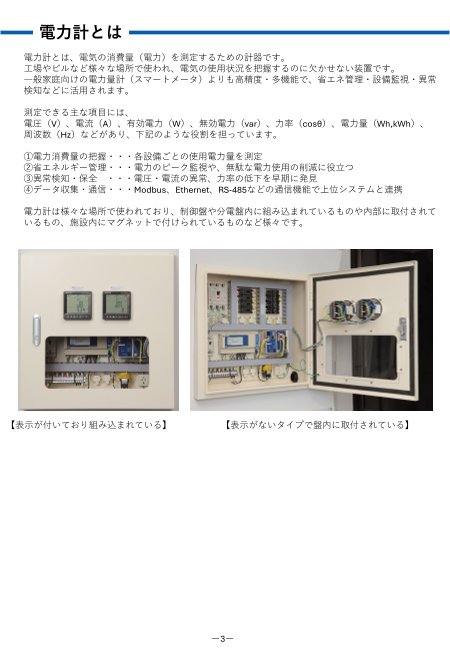

電力計とは
