優雅で繊細な手作業を完全自動化した瓶飾り装置です。
この装置では日本酒の蔵元が手作業で実施していた、高級酒の瓶飾り “飾り紙を被せて折り込み”“駒紐で蝶結びをする” という一連の作業を完全自動化したものです。輸出需要が多い高級酒のため、蝶結びは輸送中にほどけてはならない（現地では蝶結びできない）との要求もあり、ほどけにくい結び方を採用するなど、開発期間も長期にわたりました。※本装置は複数件の特許を取得しています。
お客様専用の設備を設計致します。
株式会社アビリカは、機械設備の設計及び製作委託管理において世界品質とされるISO9001認証（※認証範囲あり）を取得しています。自動化したい・設備を増強したい、自動化で社員の負担を減らしたい。など、お客様の多くのお悩みをアビリカの設計力で解決いたします。
アビリカの設計サービス
【受託による各種装置の設計と製作サービス（請負）】第一技術センター（本社）及び第二技術センターにおける機械設備の設計及び製作委託管理でISO9001認証取得
【受託による設計サービス（請負）】事業所は 東京・神奈川・千葉・茨城・愛知・福岡
ぜひ当社のサービスをご活用ください。
このカタログについて
| ドキュメント名 | 自動瓶飾り装置 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 782.1Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社アビリカ (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

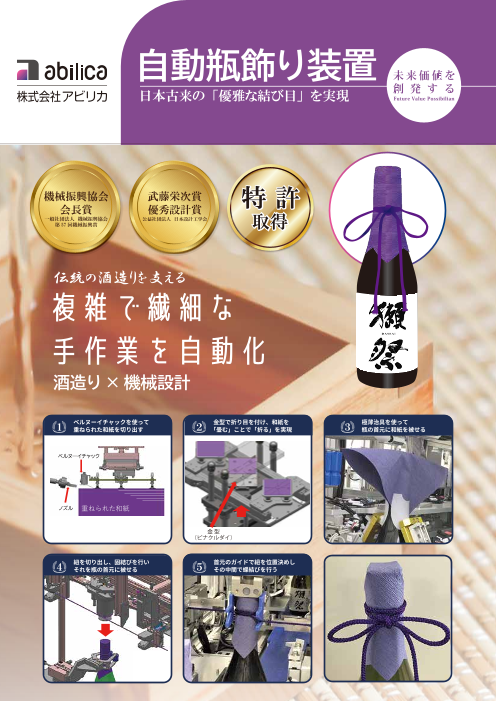

Page1
自動瓶飾り装置
日本古来の 「優雅な結び目」 を実現
機械振興協会 武藤栄次賞 特 許
会長賞 優秀設計賞
一般社団法人 機械振興協会 公益社団法人 日本設計工学会
第 57 回機械振興賞 取得
伝統の酒造りを支える
複雑で繊細な
手作業を自動化
酒造り×機械設計
ベルヌーイチャックを使って 金型で折り目を付け、和紙を 極薄治具を使って
１ 重ねられた和紙を切り出す ２ 「畳む」ことで「折る」を実現 ３ 瓶の首元に和紙を被せる
紐を切り出し、固結びを行い 首元のガイドで紐を位置決めし
４ それを瓶の首元に被せる ５ その中間で蝶結びを行う
Page2
お客様オリジナルの設備を設計製作いたします
自動瓶飾り装置
日本古来の 「優雅な結び目」 を実現
ー 装 置 仕 様 ー
装置名 適用サイズ
自動瓶飾り （紐結び） 装置 四合瓶 ・一升瓶
サイズ 装填数
3450(W)×2360(H)×2390(L) 瓶 （24本） 和紙 （200枚） 紐 （500ｍ）
制御方式 平均タクト
シーケンス （ＫＥＹＥＮＣＥ） 19秒／本
制御機器 制御ネットワーク
サーボ軸 （27） その他 （76） Device-net
■ 各種機能 ■ ※装置の仕様についてはご相談ください。 お客様オリジナルの装備で製作いたします。
投入コンベア部 投入コンベア部 （バッファ 25本）
投入部 瓶順次送り出し機構
ラベル位置決め部 センサーによるラベル向き位置決め
紙折目付部 和紙収納２００枚ストッカー、 紙送り、 枚数検出、 不良排出、 吸着部９０度回転
搬送、 折目プレス
紙折り部 左右紙折、 紙ズレ防止 1、 同時搬送、 前後紙折、 シワ軽減ローラー、 紙ズレ防止2
蝶結び部 紐ロール５００mストッカー、 テンション維持機構、 定長カット、 紐搬送、 一重巻
固結び、 ズレ防止機構、 増し締め、 紐被せ、 瓶 ・紐同時搬送、 蝶結び
排出部 搬送機構
搬出コンベア部 搬出コンベア （バッファ２５本）
お問合せ ・設計製作のご依頼はこちら
https://www.abilica.co.jp/
〒101-0038 東京都千代田区神田美倉町 12番地2
03-6859-1551 （営業代表）
