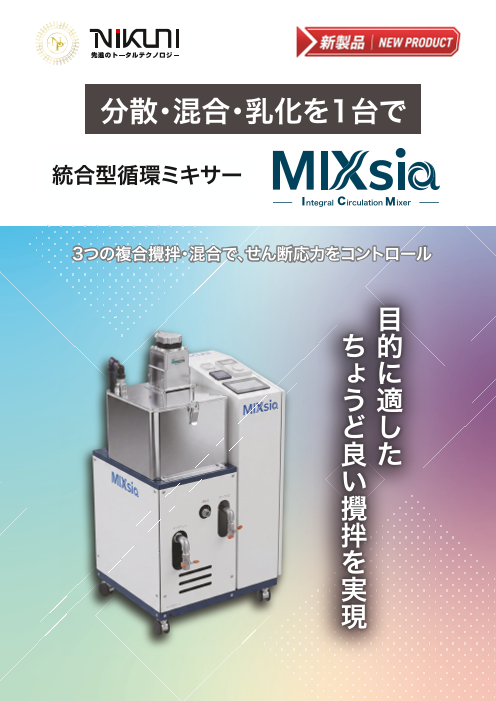

分散・混合・乳化を1台で 統合型循環ミキサー MIXsia

分散・混合・乳化を1台で 統合型循環ミキサー 3つの複合攪拌・混合で、せん断応力をコントロール 　 目 ち的 ょに う適 どし 良た い 攪 拌 を 実 現

の特長 01 優れたエネルギー効率で省エネ 強いせん断をかける既存製品と比較し、処理量毎の消費電力、騒音が小さい 02 スケールアップ対応可能 0流2量・処理量に応じた設計が可能 ラボレベルからプロセスレベルへのスムーズなスケールアップが可能 03 手元液晶パネルで簡単操作 流量、圧力、回転数、タイマー、 メイン画面 運転圧力 0.41MPa 設 定 各種アラームなど多彩な制御 タイマ設定 INV周波数 外部 動作 処理液の送液、排出が可能なポンプ機能や 連 続 54 .0 Hz 信号 モード ﾓー ﾀー 負荷率 66 % 運転中のサンプリング機能を搭載 残り 不可 攪拌 水温 27 ℃ --- . 1 分 攪拌回転設定 No .2 STOP 液晶パネル表示一例 04 MSE型ミキサーで強力混合 異なる形状の混合エレメントを積層することで 混合エレメントA 複雑な流路を作り流体を分割・合流させ、 混合エレメント 乱流と渦流が発生することで 積層状態 プレ攪拌、仕上げ混合にて優れた混合性能を発揮 混合エレメントB 積層混合エレメント 主な用途 ・ CNFなどの凝集しやすい物質の希釈、再分散 ・ 再分散性、経時安定性の評価用ミキシング ・ 高分子合成、乳化 ・ 化粧品原料（増粘剤、安定化剤）の分散 ・ 気液混合、気体溶解などを伴う各種実験 ・ 原薬、添加剤の研究評価段階での前処理分散 ・ 低中せん断分散条件スクリーニング

3つの混合攪拌機能 プレ攪拌 MSE型攪拌翼　P-RaM 中心から吸い上げ外側に送り出し 全体をムラなく循環 槽内全体にせん断応力が作用 浮遊物を巻き込み、ダマになりにくい攪拌を実現 メインの強力攪拌 渦流ターボミキサー　KTM ポンプ技術を応用したインペラーの回転により 連続高速旋回流によるハードな混合・攪拌 強力な「渦」が発生する 液体 液体 混合液 仕上げ混合 MSE型スタティックミキサー NiM 分割と合流を繰り返す 強力なせん断応力で混合 A液 分流 A+B 混合液 B液 合流 エレメント部分拡大図

MIXsiaによるCNF分散効果の評価結果 SAXS測定値によるCNF分散状態の 動的光散乱法測定による Kratky Plo（t Spring-8BL19B2） 粒度分布及び透過率 20 TEMPO酸化CNF3% TEMPO酸化CNF3%水分散体を0.1%に希釈 水分散体を0.1%希釈 5分間運転 15 攪拌時間 平均粒形 多分散 透過率 (min.) (nm) 度指数 (nm) 10 1 1097.6 0.4028 97.2 5 2 984.8 0.3619 98.4 0 5 868.1 0.3536 99.0 0.5 1.0 1.5 2.0 q(nm-1) ※粒度分布測定装置にてDLS法にて測定。 ※Spring-8　BL19B2で測定したデータを基に作成。 ※試験条件による実験データです。性能を保証するものではありません。 凝集塊を抑制し、安定した分散状態を実現 仕様 蓋付きタンク 操作パネル ユニットサイズ W420×D350×H800（mm） 重量　　　　　　 約30 kg 電源　　　　　 AC100 V タンク容量　　　 約8 L 分散液使用量　　 約5 L タンク・接液部材質 SUS304/SUS316/ナイロン 接続　 移送口　　 Rc3/8 　　　 タンクドレン Rc3/8 　　　 ポンプドレン Φ6 サンプリング口 　　　 サンプル口 Rc1/4 タンクドレン口 払い出し口 ▶本社営業部 〒213-0002　神奈川県川崎市高津区二子5-8-1　第3井上ビル2階 TEL.044-833-1121　FAX.044-833-6482 ▶本社 〒213-0032　神奈川県川崎市高津区久地843-5 ▶営業所 ― 名古屋、大阪、福岡、浜松　 ▶出張所 ― 山形、福山、ベトナム ▶サービスセンター ― 東日本、西日本　▶現地法人 ― シカゴ、上海、台北 ▶オンラインショップ　https://www.nikuni-onlineshop.jp ▶English　　　　　 https://nikunijapan.com ニクニ 検索 ※カタログ記載事項は予告なく変更する事があります。 https://www.nikuni.co.jp 2026.08 I(q)*q2
