食品だけじゃない！化学医薬化粧品分野の製品も移送可能！！
【掲載内容】
・特長
・フロー図
・予想曲線
・仕様
・移送物例
【特長】
・柔らかい固形物や細長い紐状の物を壊さず、切らずに移送
・水流のみで非接触移送
・移送物の長さは無制限
【こんな方におすすめ】
・移送物が細長く、普通のポンプではうまく移送する事が出来なかった方
関連メディア
このカタログについて
| ドキュメント名 | 非破壊移送機 SMK |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 11.4Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ニクニ (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

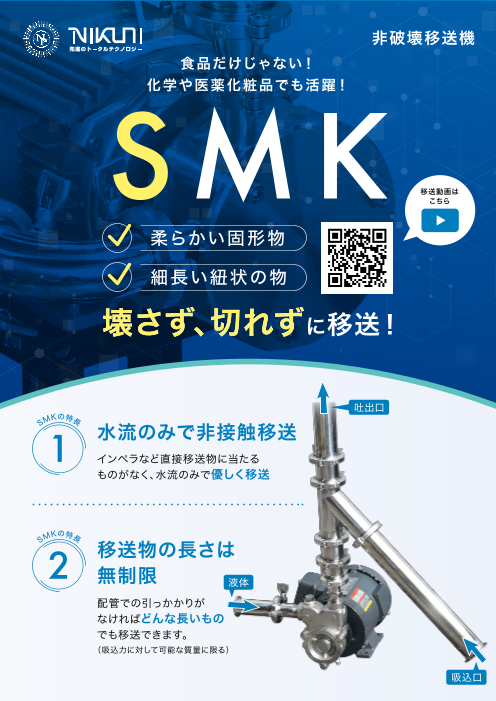

Page1
非破壊移送機
食品だけじゃない！
化学や医薬化粧品でも活躍！
SMK 移送動画は
こちら
柔らかい固形物
細長い紐状の物
壊さず、切れずに移送！
吐出口
SM
Kの特長
1 水流のみで非接触移送
インペラなど直接移送物に当たる
ものがなく、水流のみで優しく移送
SM
Kの特長
2 移送物の長さは
無制限 液体
配管での引っかかりが
なければどんな長いもの
でも移送できます。
（吸込力に対して可能な質量に限る）
吸込口
Page2
フロー図 移送例
メッシュ 食品
吐出口径 麺類
SMK そば、そうめん、うどんなど
細長い食材
移送物
吸込口径 しらたき、かんぴょうなど
壊れやすい食材
移送物 ところてん、みかん、ミニトマト、エビ、ホタテ、米など
麺など
化学
液体 繊維、紐形状
30m以上の移送も可能
液回収（自重）
セラミックなど
液体+移送物 ※ソフト配管が適しています。
予想曲線 仕様
0
材質 移送物・液に応じて要相談
-0.01
吐出口径 移送物 固形物
吸込口径 サイズ
-0.02
32SMK 1.5S 1.0S ～Φ15
-0.03
-0.04 40SMK 2.0S 1.5S ～Φ20
-0.05 32SMK
40SMK
50SMK 50SMK 2.5S 2.0S ～Φ30
-0.06
0 20 40 60 80 100 120 140 160
吸込・駆動流量 長さは配管によります。制限はありません。
[L/min]
2026.2
吸込負圧[MPa]
