自吸性能を備えたマグネットカップリングの渦流タービンポンプ（カスケードポンプ）のご紹介
【掲載内容】
・製品特長
・用途
・外形図
・標準仕様
・予想曲線（性能曲線）
【こんな方におすすめ】
・液体が漏れないポンプを探している方
・地下ピットからのくみ上げなど、自吸性能が必要な方
・特殊液の移送をしたい方
関連メディア

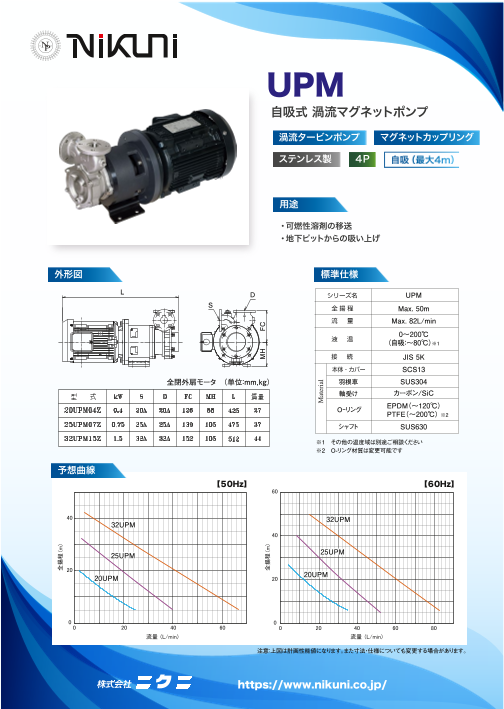

このカタログについて
| ドキュメント名 | 自吸式渦流マグネットポンプ UPM |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 322.2Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ニクニ (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
UPM
自吸式 渦流マグネットポンプ
渦流タービンポンプ マグネットカップリング
ステンレス製 ４P
用途
・可燃性溶剤の移送
・地下ピットからの吸い上げ
外形図 標準仕様
Ｌ Ｄ UPM
Ｓ Max. 50m
Max. 82L/min
0～200℃
（自吸：～80℃）※1
JIS 5K
SCS13
全閉外扇モータ （単位：mm，kg） 羽根車 SUS304
軸受け カーボン/SiC
Oｰリング EPDM（～120℃）
PTFE（～200℃） ※2
シャフト SUS630
※1 その他の温度域は別途ご相談ください
※2 O-リング材質は変更可能です
予想曲線
【５0Hz】 【６0Hz】
60
40 32UPM
32UPM
40
25UPM 25UPM
20
20UPM 20UPM
20
0 0
0 20 40 60 0 20 40 60 80
流量 (L/min) 流量 (L/min)
注意：上図は計画性能値になります。また寸法・仕様についても変更する場合があります。
https://www.nikuni.co.jp/
全揚程 (m)
ＭＨ ＦＣ
全揚程 (m)
