多種サイズのコンテナ・段ボールに対応【射出成型用マルチストッカ MS1500】

製品カタログ

【動画付】ガイド調整機構で、あらゆるサイズのコンテナ・段ボールが使用可能!動画も公開中!

【多種サイズコンテナ・段ボール箱に対応】
ガイド調整機構でコンテナや段ボール箱も使用可能(マルチコンテナ対応)

【移動・セットが簡単】
エアーレスのため場内移動、セットがスムーズ(マルチ仕様)

【機能】
7インチワイドタッチパネルなど多彩な機能を装備

【オプションの充実】
ハイサイクルにも対応可能バレタイジング機能など充実のオプション(マルチオプション)

【標準スペック:取出機よりダイレクト】
直接開放が可能なワークをストック

【オプション例1:冷却が必要なワークの場合】
冷却コンベア・専用シュータに対応
製品通過センサーにて員数管理

【オプション例2:製品の整列が必要な場合】
箱詰ユニットにてワークを整列

関連メディア

このカタログについて

ドキュメント名 多種サイズのコンテナ・段ボールに対応【射出成型用マルチストッカ MS1500】
ドキュメント種別 製品カタログ
ファイルサイズ 1.5Mb
登録カテゴリ
取り扱い企業 株式会社ニクニ (この企業の取り扱いカタログ一覧)

このカタログの内容

Page1

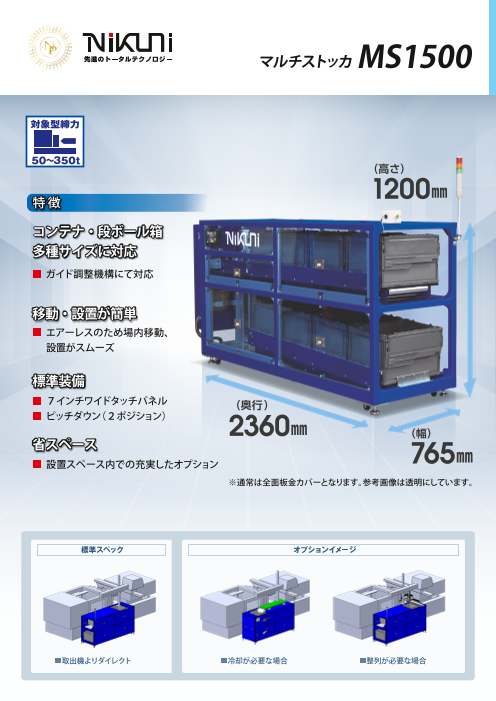

射出成形専用ストックシステム マルチストッカMS1500 使いやすさと対応力を追求!! コンテナサイズやユーザーニーズにこたえる (高さ)1200㎜ 主な特徴 対象成形機サイズ ~ 多種サイズコンテナ・ 50 350t 段ボール箱に対応 ガイド調整機構でコンテナや  段ボール箱も使用可能  (マルチコンテナ対応) 移動・セットが簡単 エアーレスのため場内移動、  セットがスムーズ(マルチ仕様) 機能 7インチワイドタッチパネルなど  多彩な機能を装備 オプションの充実 ハイサイクルにも対応可能 (奥行き) ㎜  バレタイジング機能など 2360  充実のオプション (幅)765㎜  (マルチオプション) ※通常は全面板金カバーとなります。  参考画像は透明にしています。 多彩なオプションで様々な状況に対応 標準スペック オプション例 取出機よりダイレクト 冷却が必要なワークの場合 製品の整列が必要な場合 ・直接開放が可能なワークをストック ・冷却コンベア・専用シュータに対応 ・箱詰ユニットにてワークを整列 ・製品通過センサーにて員数管理 ▲ ▲ ▲ ▲
Page2

マルチストッカーリーフ_h4_入稿

射出成形専用ストックシステム マルチストッカMS1500 ■ 主要仕様 ■ 対応コンテナ・段ボールサイズ 外形寸法(突起物をを除く) (幅)765㎜ ×( 奥行)2300㎜ ×( 高さ)1200㎜ 対応外寸(mm) 空コンテナ投入高さ 800㎜ W 430~530 実コンテナ排出高さ 200㎜ D 250~430 最大可搬重量 10kg/箱 H 100~360 コンテナ交換時間 14sec 装置重量 200kg 駆動方式 電動アクチュエータ/モータローラコンベア 制御方式 シーケンサ制御 H 電源 三相AC200V 50/60Hz (最大360㎜) 最大所要電力 三相AC200V 10A ■ オプション D W (最大430㎜) (最大530㎜) ・冷却コンベア(機長500~1500mm) ・高速成形対応開閉式受皿機構 ・専用シュータ ・箱詰ユニット ・製品通過センサー ・中敷き供給ユニット※ ・透明樹脂パネル仕様 ・機長変更※ ※印は仕様により別途設計となります。 ■ 外形寸法図 ■ 参考イメージ 2360 565 1795 作業員 (身長170cm) www.nikuni.co.jp(Japanese) nikunijapan.com(English) 【お問い合わせ先】 〒213-0032 神奈川県川崎市高津区久地843-5 TEL. 044-833-1126 FAX. 044-822-1118 【 海 外 拠 点 】 ベトナム(HANOI) 2020.6 製品改良のため、カタログ記載事項は予告なく変更する事がありますのでご了承下さい。 1209 765 800 187
