曲面や複雑形状に対応「シリコンラバーヒーター」活用事例集

シリコンラバーヒーター 課題と改善事例 16選

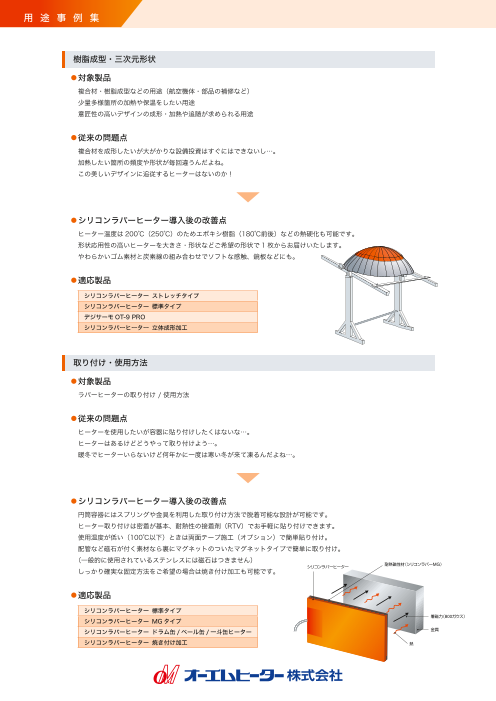

用 途 事 例 集 樹脂成型・三次元形状 ◦対象製品 複合材・樹脂成型などの用途（航空機体・部品の補修など） 少量多様箇所の加熱や保温をしたい用途 意匠性の高いデザインの成形・加熱や追随が求められる用途 ◦従来の問題点 複合材を成形したいが大がかりな設備投資はすぐにはできないし…。 加熱したい箇所の頻度や形状が毎回違うんだよね。 この美しいデザインに追従するヒーターはないのか！ ▼ ◦シリコンラバーヒーター導入後の改善点 ヒーター温度は 200℃（250℃）のためエポキシ樹脂（180℃前後）などの熱硬化も可能です。 形状応用性の高いヒーターを大きさ・形状などご希望の形状で 1 枚からお届けいたします。 やわらかいゴム素材と炭素線の組み合わせでソフトな感触、鏡板などにも。 ◦適応製品 シリコンラバーヒーター ストレッチタイプ シリコンラバーヒーター 標準タイプ デジサーモ OT-9 PRO シリコンラバーヒーター 立体成形加工 取り付け・使用方法 ◦対象製品 ラバーヒーターの取り付け / 使用方法 ◦従来の問題点 ヒーターを使用したいが容器に貼り付けしたくはないな…。 ヒーターはあるけどどうやって取り付けよう…。 暖冬でヒーターいらないけど何年かに一度は寒い冬が来て凍るんだよね…。 ▼ ◦シリコンラバーヒーター導入後の改善点 円筒容器にはスプリングや金具を利用した取り付け方法で脱着可能な設計が可能です。 ヒーター取り付けは密着が基本、耐熱性の接着剤（RTV）でお手軽に貼り付けできます。 使用温度が低い（100℃以下）ときは両面テープ施工（オプション）で簡単貼り付け。 配管など磁石が付く素材なら裏にマグネットのついたマグネットタイプで簡単に取り付け。 （一般的に使用されているステンレスには磁石はつきません） シリコンラバーヒーター 耐熱磁性材（シリコンラバーMG） しっかり確実な固定方法をご希望の場合は焼き付け加工も可能です。 ◦適応製品 シリコンラバーヒーター 標準タイプ 着磁力（800ガウス） シリコンラバーヒーター MG タイプ シリコンラバーヒーター ドラム缶 / ペール缶 / 一斗缶ヒーター 金属 シリコンラバーヒーター 焼き付け加工 熱

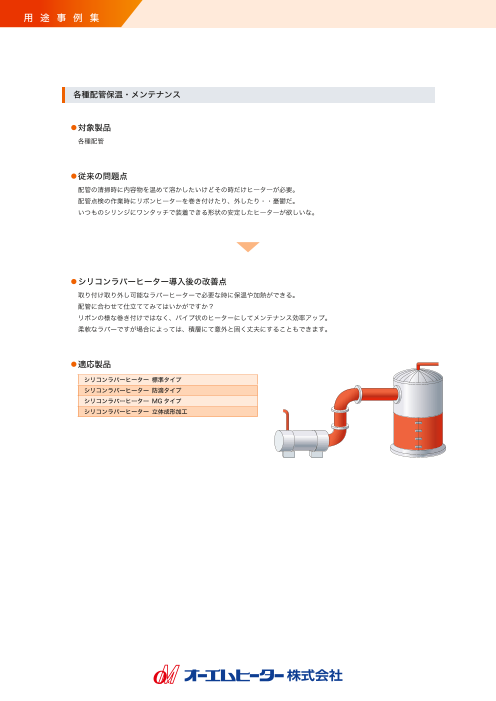

用 途 事 例 集 各種配管保温・メンテナンス ◦対象製品 各種配管 ◦従来の問題点 配管の清掃時に内容物を温めて溶かしたいけどその時だけヒーターが必要。 配管点検の作業時にリボンヒーターを巻き付けたり、外したり・・憂鬱だ。 いつものシリンジにワンタッチで装着できる形状の安定したヒーターが欲しいな。 ▼ ◦シリコンラバーヒーター導入後の改善点 取り付け取り外し可能なラバーヒーターで必要な時に保温や加熱ができる。 配管に合わせて仕立ててみてはいかがですか？ リボンの様な巻き付けではなく、パイプ状のヒーターにしてメンテナンス効率アップ。 柔軟なラバーですが場合によっては、積層にて意外と固く丈夫にすることもできます。 ◦適応製品 シリコンラバーヒーター 標準タイプ シリコンラバーヒーター 防滴タイプ シリコンラバーヒーター MG タイプ シリコンラバーヒーター 立体成形加工

用 途 事 例 集 タンク・容器の保温・加温 ◦対象製品 タンクの保温・加温、各種容器の保温・加温 ◦従来の問題点 容器内の材料を溶かさないと投入できない… せっかく温めた容器が移動中に冷めてしまった… 大きいタンクだけど全体を暖めるには大変… ▼ ◦シリコンラバーヒーター導入後の改善点 ドラム缶などの円筒形であれば容器に巻きつけて事前に保温・加温。 マグネットタイプなら容器への付け替えなどが簡単に。屋外は防滴タイプで。 部分的な保温も簡単にカスタム可能、丸、角その他様々容器に。 ◦適応製品 シリコンラバーヒーター 標準タイプ シリコンラバーヒーター 防滴タイプ シリコンラバーヒーター MG タイプ シリコンラバーヒーター ドラム缶 / ペール缶 / 一斗缶ヒーター 防滴・屋外での使用 ◦対象製品 防滴・屋外での使用 ◦従来の問題点 ヒーターの取り付け場所がたまに結露して濡れているな… 容器洗浄の時、ヒーターが防水じゃないから気をつけないと… 冷凍機器に取り付けるヒーターだから水に強いほうがいいかな… 屋外で雨風が当たらない様にしているけど台風の時とか大丈夫かな… ▼ ◦シリコンラバーヒーター導入後の改善点 ラバーヒーター素材を改良し、水にぬれても電気的絶縁をキープします。 今までのラバーヒーターと違い、水洗い程度の状況ではしみこんだりせず絶縁を保ちます。 さらには今までの標準ラバーヒーターでは心配だった箇所や、 防水加工が別途必要だった部品などにも適用可能です。 これまでお悩みだった水回りについて防滴ヒーターが解決します。 ◦適応製品 シリコンラバーヒーター 防滴タイプ

用 途 事 例 集 ワイヤレスデータロガー　OT-LOGGER ◦対象製品 デジサーモ OT-9 にセットすることで、温度調節と同時に、温度データを記録し、 Bluetooth 機能を使って iOS 向けアプリによるデータ取得が可能なデータロガーです。 ◦従来の問題点 ヒーターの温度調節と同時に記録がしたいんだけどロガーは別に購入しないと… 今使用中のデジサーモの温度調節の証拠を取らなきゃいけなくなったどうしよう… 専用ロガーを買うほど使用頻度はないけど、すきな時にデータ利用できたら… IoT ？現場の OT-9 を使ってヒーター温度をすべて見える化できないかな… ▼ ◦ OT-LOGGER 導入後の改善点 デジサーモ OT-9 と OT-LOGGER をセットにすれば温度調節と記録が可能になります。 今お使いの OT-9 に後から接続でき、わざわざ記録機を購入しなくても済みます。 操作は iPhone で簡単に、必要な時に必要な分だけ現場で記録を取得できます。 システムの構築（外部委託）をすれば複数台の温度の常時監視も可能です。 ◦適応製品 デジサーモ OT-9

用 途 事 例 集 2 回路ヒーター・100V/200V 共用ヒーター ◦対象製品 1 枚のヒーターで異なる温度制御を行いたい用途 1 枚のヒーターで異電圧の共用にしたい用途 ◦従来の問題点 ヒーターごとに温度を変えたいけど、何種類も施工がたいへんだな… 内容物が減ってきたからヒーター面の半分が温まればいいんだけど… 100V と 200V 用があるのって間違えるし面倒だし、在庫も増えるよね… ▼ ◦シリコンラバーヒーター導入後の改善点 1 枚の面状ヒーター仕上がりで、異なる多回路の設計・製作が可能です。 1 枚のヒーター内で、発熱エリア分けの回路設計が自由にできます。 同じヒーターで 100V/200V 共用の設計が可能です。 必要な時に必要なだけの加熱で、環境にもやさしい設計をお助けいたします。 ◦適応製品 シリコンラバーヒーター 標準タイプ シリコンラバーヒーター E タイプ シリコンラバーヒーター 耐熱タイプ シリコンラバーヒーター MG タイプ 金属焼付け加工・組立加工 ◦対象製品 ラバーヒーターの温度を効率的に活用したい用途 ヒーター部分の組み立てについて外注を検討したい用途 シリコンの接着材をあまり多用できない用途 ◦従来の問題点 ラバーヒーターの温度をもう少し高くしたいけど密着度合いが心配だ… ヒーターの取り付け作業が面倒だ、ASSY で供給してくれないかな… ヒーター取り付け用のシリコン接着剤はあまり多用したくないな… ▼ ◦シリコンラバーヒーター導入後の改善点 ラバーヒーターと金属部品を弊社で一体加工することによりヒーターの安全性を高め、昇温能力を UP。 ラバーヒーター周辺部品のアッセンブリまで可能。組立工程の短縮に。※ 一体加工の為、余計な接着剤は不要。重量やガス発生軽減、レスポンスの改善に。 ※御支給部品への取り付けおよび弊社手配部品への取り付け。 ◦適応製品 シリコンラバーヒーター 標準タイプ シリコンラバーヒーター E タイプ

用 途 事 例 集 機械油圧ユニット関連保温 ◦対象製品 オイルポンプ / オイル配管 / オイルタンク / オイルフィルター 等 ◦従来の問題点 プレス部品加工の際、オイルの温度が安定するまで部品精度が出にくく、初期の捨て打ちがあった。 大きな循環機器のオイル交換（フラッシング）などの際、冬季は粘度が上り膨大な時間がかかってしまう。 季節がら冬季になると品質管理の条件が変わってしまい管理が大変。 ▼ ◦シリコンラバーヒーター導入後の改善点 あらかじめオイルの温度を管理することで、歩留まりが良くなった。 オイルの循環が良くなり十数時間単位で作業時間の短縮ができた。 取り付け取り外し等も考慮し、複数の設備に使用できた。 夏場又は一定の雰囲気に合わすだけで余計な管理や変更がなくなり工程も安定した。 ◦適応製品 シリコンラバーヒーター 標準タイプ シリコンラバーヒーター MG タイプ シリコンラバーヒーター ストレッチタイプ シリコンラバーヒーター ドラム缶 / ペール缶 / 一斗缶ヒーター 粉体製造機械器具関連保温 ◦対象製品 精米機防湿用ヒ－ター、大型サイロ防湿保温用ヒーター、集塵機ホッパー（粉体防湿用）、 生ゴミ処理機（有機発酵保温）など ◦従来の問題点 自動精米機のぬかが湿気を帯びて排出口に詰まってしまう。 ごみ焼却灰の集塵機や配管が季節や温度の変化でがつまることがある。 粉体と液体を混ぜる際に、季節により変わる温度を一定に保ちたい。 ▼ ◦シリコンラバーヒーター導入後の改善点 排出口やトレイなどの裏にヒーターを取り付け結露防止にした。 複雑な形状の集塵機や大型配管でも形に合わせてオーダー可能。 ドラムやタンクの外側に貼り付け、環境温度を一定にした。 ◦適応製品 シリコンラバーヒーター 標準タイプ シリコンラバーヒーター MG タイプ シリコンラバーヒーター ストレッチタイプ シリコンラバーヒーター ドラム缶 / ペール缶 / 一斗缶ヒーター

用 途 事 例 集 金属の予熱器具（マグネットタイプ） ◦対象製品 最新式　電波塔溶接予熱用ヒーター、橋脚溶接予熱用ヒーターなど ◦従来の問題点 鉄溶接の前にバーナーで温めてから溶接を行った。 金型の温度が上がらないと精度がでなかったり、段取りが進まなかった。 冬場の金属部が凍結している。 ▼ ◦シリコンラバーヒーター導入後の改善点 マグネットヒーターを取り付け事前に予熱。 外段取りで金型を予熱、又は捨て打ちの減少。 必要な箇所に必要な分だけ簡単取り付け。 ◦適応製品 シリコンラバーヒーター MG タイプ シリコンラバーヒーター ドラム缶 / ペール缶 / 一斗缶ヒーター 液体注入ディスペンサー保温用ヒーター ◦対象製品 ディスペンサー、材料タンク、チューブライン、ハンドガン 他 ◦従来の問題点 供給する液体の温度が、入口と出口で変わってしまう。 外気温によって（接着剤等の）量が変わってしまう。 機械が温まるまで、作業が出来ない。 ▼ ◦シリコンラバーヒーター導入後の改善点 ラバーヒーターやヒーターホースなどの採用でそのままの温度輸送できます。 管理したい容器やシリンジにも合う様々な形状が可能。 段取りを少しでも早く！電気ヒーターで簡単にヒートアップ。 ◦適応製品 シリコンラバーヒーター 標準タイプ シリコンラバーヒーター MG タイプ シリコンラバーヒーター ストレッチタイプ シリコンラバーヒーター ドラム缶 / ペール缶 / 一斗缶ヒーター シリコンラバーヒーター H タイプ（超耐熱 MAX250℃）

用 途 事 例 集 樹脂加熱、加熱加工、複雑形状加熱、部分加熱 ◦対象製品 ゴム・窯業・繊維機械：楽器合板成型プレス用ヒーター 宇宙航空機器：航空機体補修用 ◦従来の問題点 複雑な形状なので何枚か分割して加熱機器をつかわなければ…。 加熱したい箇所が曲面だから、高い冶具がいるかな…。 この部分だけチョット加熱したり温度を増やしたいだけなんだけど…。 ▼ ◦シリコンラバーヒーター導入後の改善点 柔軟性を生かしたストレッチタイプは電熱線の折れをあまり気にしなくても OK。 ラバーヒーターのフレキシブル性で曲面でも加熱可能。 耐熱性を生かし加熱釜や電気炉の中での補助加熱用にも。 ◦適応製品 シリコンラバーヒーター 標準タイプ シリコンラバーヒーター MG タイプ シリコンラバーヒーター ストレッチタイプ シリコンラバーヒーター ドラム缶 / ペール缶 / 一斗缶ヒーター 医療用機器 ◦対象製品 MR スキャナー磁場安定用ヒーター / X 線フィルム感光装置用ヒーター / 理化学機器透析機 等 ◦従来の問題点 安定した熱でフィルムなどを加熱したい。 場所により出力を変えたいのだが…。 じっくりと安全に温めたい物がある。 ▼ ◦シリコンラバーヒーター導入後の改善点 ラバーヒーターと金属の組み合わせで、低温から高温まで面分布の良い加熱面を実現。 ヒーター内部での回路分けや、1 回路でも部分的に出力の強弱をつける設計が可能です。 電力の入れ具合で昇温スピードも設計可能で、面でしっかりと確実に熱を伝えます。 ◦適応製品 シリコンラバーヒーター 標準タイプ シリコンラバーヒーター MG タイプ シリコンラバーヒーター ストレッチタイプ シリコンラバーヒーター ドラム缶 / ペール缶 / 一斗缶ヒーター シリコンラバーヒーター H タイプ（超耐熱 MAX250℃）

用 途 事 例 集 温度調節器デジサーモシリーズ ◦対象製品 すべての温度調整用に、オールインワンでの使用に、プログラムコントローラー。 ◦従来の問題点 電圧の違うヒーターを制御したいけど、コントローラーは 100V 専用か… また冬の寒い工場へ電源を入れにいかなきゃ…あれ切ってあったかな？ 時間によって温度を変えなきゃならない…メンドクサイな… たくさんの箇所を一度にコントロールしたいんだけど… ▼ ◦シリコンラバーヒーター導入後の改善点 OT-9 シリーズなら 90V から 240V までフリー入力可能です。 OT-9 シリーズはタイマー（時間制御）を搭載していますので、決まった時間に ON/OFF 可能です。 OT-9PRO なら決められた時間と設定温度をプログラム可能です。 OT-10 はセンサー 20 箇所、出力 2 か所を同時にトータル管理します。 ◦適応製品 デジサーモ OT-9（PID 制御） デジサーモ OT-9 Pro ホットボンダー OT-10 Ⅱ 凍結防止 ◦対象製品 ポンプ凍結防止、アンテナ凍結防止、各種凍結防止 ◦従来の問題点 ポンプの電源を入れたら凍結していて大破損… 強い寒気で今までの対策では凍結してしまって大変… この大雪で雪の排出口が詰まってしょうがない… ▼ ◦シリコンラバーヒーター導入後の改善点 特殊形状に合わせて作成可能。事前の防止でメンテナンス費用も削減。 同じものを追加するよりも 1 枚からの自由設計で万一に備えて対策を。 防滴タイプも新登場。屋外でも施工できる範囲が増えました。 ◦適応製品 シリコンラバーヒーター 標準タイプ シリコンラバーヒーター E タイプ シリコンラバーヒーター MG タイプ シリコンラバーヒーター ストレッチタイプ
