クリックボタン付き表面シート CLICK! 金型費不要で製作いたします！ 1枚から金型不要でここまでできる！ タカチ独自の新製法により初期費用を大幅削減！ ●従来価格（1枚の場合） 初 期 費 用 26,020円 シ ート製 品 代 8,510円 トータルコスト 34,530円 ●新製法価格（1枚の場合） 初 期 費 用 6,300円 シ ート製 品 代 15,680円 トータルコスト 21,980円 トータルコスト36%削減！ 外 形 寸 法 99×53mm ●従来価格（1枚の場合） 初 期 費 用 31,130円 シ ート製 品 代 9,650円 トータルコスト 40,780円 ●新製法価格（1枚の場合） 初 期 費 用 6,300円 シ ート製 品 代 18,120円 トータルコスト 24,420円 トータルコスト40%削減！ 外 形 寸 法 70×70mm 詳しくは続きのページをご覧ください。 1

Digital printing overlay ケース･ボックス用 表面シート NCエンボス加工機導入 当社では、NCエンボス加工機を新たに導入し、 エンボス加工におけるさらなる低コスト・短納期を実現いたしました。 これまでにない柔軟な対応力で、お客様の製品開発スピードを力強くサポートいたします。 動画をご覧いただけます。 製品仕様 テクニカルデータ 使用温度範囲 : 5℃～35℃ （屋内常温・常湿環境推奨） ■表面シート断面図 ●保護フィルム ： PP 40μ ●パネルフィルム ： PET　188μ　　ツヤタイプとマットタイプからお選び下さい。 ●ラミネートフィルム ： PET　16μ ●両面テープ ： 標準タイプ0.17㎜と防水タイプ0.15㎜（IP67 相当）からお選び下さい。 ●はく離ライナー ※表面の保護フィルムは剥がしてご使用下さい ●エンボス加工 エンボス加工とは、金型で強圧し、表面シート上に突起形状を作る加工です。通常の金型の半額程度で製作可能な 当社独自製法の簡易金型に加えて、金型初期費用不要のNCエンボス加工が可能となりました。 ●NCエンボス基本内容 ●エンボス断面図 シート最大サイズ： 400×250mm サイズ： 当社持ち型による 8.0~ 高さ： 0.4±0.1ｍｍ(参考値) 形状： 丸、四角 最小距離： 5mm(シート端およびエンボス間) 当社標準形状 0.4±0.1 2

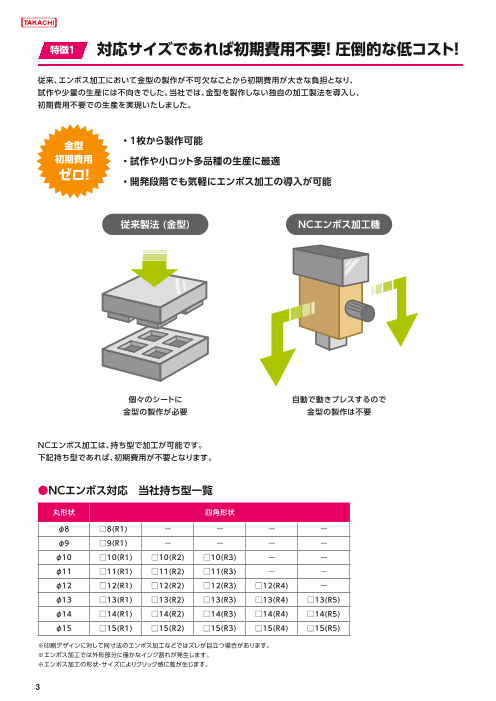

特徴1 対応サイズであれば初期費用不要！ 圧倒的な低コスト！ 従来、エンボス加工において金型の製作が不可欠なことから初期費用が大きな負担となり、 試作や少量の生産には不向きでした。当社では、金型を製作しない独自の加工製法を導入し、 初期費用不要での生産を実現いたしました。 金型 ・1枚から製作可能 初期費用 ・試作や小ロット多品種の生産に最適 ゼロ！ ・開発段階でも気軽にエンボス加工の導入が可能 従来製法 (金型) NCエンボス加工機 個々のシートに 自動で動きプレスするので 金型の製作が必要 金型の製作は不要 NCエンボス加工は、持ち型で加工が可能です。 下記持ち型であれば、初期費用が不要となります。 ●NCエンボス対応　当社持ち型一覧 丸形状 四角形状 φ8 □8(R1) ー ー ー ー φ9 □9(R1) ー ー ー ー φ10 □10(R1) □10(R2) □10(R3) ー ー φ11 □11(R1) □11(R2) □11(R3) ー ー φ12 □12(R1) □12(R2) □12(R3) □12(R4) ー φ13 □13(R1) □13(R2) □13(R3) □13(R4) □13(R5) φ14 □14(R1) □14(R2) □14(R3) □14(R4) □14(R5) φ15 □15(R1) □15(R2) □15(R3) □15(R4) □15(R5) ※印刷デザインに対して同寸法のエンボス加工などではズレが目立つ場合があります。 ※エンボス加工では外形部分に僅かなインク割れが発生します。 ※エンボス加工の形状・サイズによりクリック感に差が生じます。 3

特徴2 短納期 エンボス金型の設計・製作が不要なため、従来製法に比べて新規製作のリードタイムが大幅に短縮可能となりました。 金型レスだからこそ設計変更にも即応。スピードが求められる製品開発に最適です。 分類 加工納期 新規 実働8日 リピート 実働6日 ※納期は基準納期です。内容・数量・受注状況により変わる事がございます。 ※データ確認日は実働日に含まれません。 エンボス加工の寸法、形状、種類、その他条件から 最適な加工方法をご提案いたします。 量産性や継続性についても併せてご相談ください。 NCエンボス ＋ カッティングプロッター 試　作 [ 特 徴 ] エンボス金型代が不要（エンボス形状は持ち型から選択） 小ロット・多品種に特化 [ 納 期 ] 新規：8日～　リピート：6日～ 小ロット エンボス金型(独自製法) ＋ カッティングプロッター [ 特 徴 ] 様々な形状のエンボスが可能 ※エンボス金型(独自製法)が必要 [ 納 期 ] 新規：15日～　リピート：6日～ NCエンボス ＋ ビク型 量　産 [ 特 徴 ] エンボス金型代が不要（エンボス形状は持ち型から選択） ※外形・両面テープの各金型が必要 [ 納 期 ] 新規：20日～　リピート：18日～ 大ロット エンボス金型 ＋ ビク型 [ 特 徴 ] 製品コストを抑えた上で様々な形状のエンボスが可能 ※外形・両面テープ・エンボスの各金型が必要 [ 納 期 ] 新規：25日～　リピート：20日～ 4

●参考価格例 外 形 寸 法 123×65mm エンボス加工 2種類　7ヵ所 両 面 テ ー プ 防水タイプ NCエンボス 従来のエンボス金型（当社独自製法） ＋ ＋ カッティングプロッター カッティングプロッター 製作ロット 1枚 5枚 10枚 30枚 1枚 5枚 10枚 30枚 インクジェット印刷 データ調整費 6,300円 6,300円 6,300円 6,300円 6,300円 6,300円 6,300円 6,300円 エンボス金型製作費 (当社独自製法) 0円 0円 0円 0円 21,160円 21,160円 21,160円 21,160円 単価×枚数 18,960円×1枚 9,170円×5枚 7,460円×10枚 6,120円×30枚 10,710円×1枚 6,610円×5枚 5,050円×10枚 4,210円×30枚 シート製品代 計 18,960円 45,850円 74,600円 183,600円 10,710円 33,050円 50,500円 126,300円 費用計 25,260円 52,150円 80,900円 189,900円 38,170円 60,510円 77,960円 153,760円 1枚当たり 25,260円 10,430円 8,090円 6,330円 38,170円 12,100円 7,800円 5,130円 外 形 寸 法 151×116mm エンボス加工 4種類　14ヵ所 両 面 テ ー プ 標準タイプ NCエンボス 従来のエンボス金型（当社独自製法） ＋ ＋ カッティングプロッター カッティングプロッター 製作ロット 1枚 5枚 10枚 30枚 1枚 5枚 10枚 30枚 インクジェット印刷 データ調整費 6,300円 6,300円 6,300円 6,300円 6,300円 6,300円 6,300円 6,300円 エンボス金型製作費 (当社独自製法) 0円 0円 0円 0円 40,070円 40,070円 40,070円 40,070円 単価×枚数 24,600円×1枚 12,960円×5枚 10,390円×10枚 8,930円×30枚 12,070円×1枚 8,090円×5枚 6,760円×10枚 5,710円×30枚 シート製品代 計 24,600円 64,800円 103,900円 267,900円 12,070円 40,450円 67,600円 171,300円 費用計 30,900円 71,100円 110,200円 274,200円 58,440円 86,820円 113,970円 217,670円 1枚当たり 30,900円 14,220円 11,020円 9,140円 58,440円 17,360円 11,400円 7,260円 ※リピートの場合は、シート製品代のみの価格になります。 ※当社で修正不要なデザインデータご入稿の場合、初期費用が大幅に抑えられます。 5

Digitally printing labels 表面シート構造 ■表示窓を付けられます 《製作可能サイズ》 ▶エンボス無　565×385 まで ▶エンボス有　450×300 まで ■スイッチ部のエンボス 　加工が出来ます。 動画をご覧いただけます。 ■フルカラー印刷 ■ラミネート加工 ■表面質感 ■両面テープ加工 　標準タイプ 　防水タイプ（IP67 相当） 防水等級 ツヤタイプ 水深1mに30分水没で IP67 表示窓の視認性をより向上させたい場合 相当 は「ツヤタイプ」をご選定下さい。 水侵入なし テクニカルデータ 使用温度範囲 : 5℃〜35℃ （屋内常温・常湿環境推奨） ■表面シート断面図 ●保護フィルム ： PP 40μ ●パネルフィルム ： PET　188μ マットタイプ ●ラミネートフィルム ： PET　16μ ●両面テープ ： 標準タイプ0.17㎜と防水タイプ0.15㎜（IP67 相当）からお選び下さい。 ●はく離ライナー ※表面の保護フィルムは剥がしてご使用下さい 15 -33

Over view 表面シート作製 カ ス 特徴1 抜き型・印刷版が不要 タ ム 製 品 ●コスト比較 タカチ 印刷 インクジェット印 カッティ 両面テープ 工程 データ 刷 ングデー カット・貼付 作成 ラミネート タ作成 外・内　カット ※シートの貼付は別途費用がかかります。 従来の 工程 印刷版製作 シート印刷 両面テープ ラミネート 抜き型製作 型抜き・貼付 型番目次/ 外内 型抜き Photo INDEX プラスチック ケース コスト・製作時間 キャリング ケース ●表面シート、両面テープの穴・外形加工は抜き型不要のカッティングプロッタ加工 防水・防塵 樹脂ボックス 防水・防塵 従来 タカチ アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース ビク型製作費 50,000円～ カッティングプロッター費 1,000～8,000円 ※シート代に含む メタルケース 従来はビク型と呼ばれる金型を作製し外形抜き プログラムデータでカット出来るカッティングプロッタを導入し、金型の や穴加工をしていました。 作製が不要になりました。 Raspberry Piケース/ Okdo ROCK ケース ●印刷は、製版不要のインクジェット印刷 フリーサイズ ケース/ フリーサイズ パネル 従来 タカチ ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 版代 26,000円～ データ費 6,300円 ※完全データの場合 カスタム製品 従来はシルク印刷版を作製し1色ごとに印刷をし 印刷データからダイレクトに印刷が出来るインクジェットプリンタを導 ていました。 入し、版の作製が不要になりました。またフルカラー印刷も単色と同コス 技術資料/ 各種ご案内 トです。 15 -34

特徴2 イニシャルコスト ●低コスト実現の3つの理由 カ ス タ ム 製 理由 表面シート・ カッティングプロッタ加工の為、 品 1 両面テープの加工 金型代が不要！ 理由 表面シートへの インクジェット印刷のため、 2 印刷 製版代が不要！ 型番目次/ Photo 理由 3 エンボス加工 独自の金型製法により、 INDEX 型費用を大幅に削減！ プラスチック ケース キャリング ケース 防水・防塵 特徴3 エンボス加工 樹脂ボックス 防水・防塵 アルミ/ ステンレス 金型で強圧し、シート上に突起形状を作る加工です。 ボックス タカチ独自製法の簡易金型により通常金型の半額程度で製作可能です。 端子ボックス/ 防水コネクタ/ ケーブル グランド ●基本内容 ●エンボス断面図 アルミサッシ ケース サイズ： φ8～（φ8未満のサイズは押すと硬くお奨め出来ません） 8.0~ 高　さ： 0.4±0.1 アルミ フレーム/ 形　状： 丸、四角、その他（丸以外の形状は角部にRが付きます） ヒートシンク 最小距離： 5mm（シート端およびエンボス間） 当社標準形状 0.4±0.1 ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 ※エンボス加工ではインク割れが発生します。 ※エンボス加工が多数の場合、高さにムラが発生する場合があります。 15 -35

特徴4 短納期 表面シートエンボス加工無し 表面シートエンボス加工あり カ ス 分類 加工納期 分類 加工納期 タ ム 新規 実働7日 新規 実働15日 製 品 リピート 実働5日 リピート 実働6日 ●納期の比較 実働日 1日 2日 3日 4日 5日 6日 7日 8日 9日 10日 印刷データ シート印刷・両面テープ加工・シートカット タカチ納期 カッティングデータ シルク版作製 シート印刷・両面テープ加工・シート打ち抜き 一般的な納期 抜き型製作 型番目次/ Photo INDEX ※納期は基準納期です。内容・数量により変わる事がございます。 ※データ確認日は実働日に含まれません。 プラスチック ケース キャリング ケース 特徴5 防水仕様 防水・防塵 樹脂ボックス 防水両面テープにより、操作面を防水する事が可能です。 防水・防塵 アルミ/ ステンレス ボックス ケース型番： 端子ボックス/ WH145-20-N-BN 防水コネクタ/ ケーブル グランド ※本データは参考値の一例であり保証 値ではありません。 アルミサッシ ケース 端から10ｍｍは 両面テープの余白が必要です。 アルミ フレーム/ ヒートシンク ケース メタルケース 防水等級 水深1mに30分水没で IP67 Raspberry 水侵入なし 相当 Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ザグリ加工 フラット形状部にシート貼付用の段差加工を致します。 ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 フラット形状部 ザグリ加工 表面シート貼付 技術資料/ 各種ご案内 15 -36

●参考価格例（エンボス加工無し） 製作ロット 1枚 5枚 10枚 30枚 1枚時のイニシャル インクジェット印刷 カ データ調整費 6,300円 6,300円 6,300円 6,300円 ￥6,300 ス タ ム 単価×枚数 6,610円×1枚 5,140円×5枚 4,060円×10枚 3,420円×30枚 製 シート製品代 品 計 6,610円 25,700円 40,600円 102,600円 費用計 12,910円 32,000円 46,900 円 108,900円 1枚当たり 12,910円 6,400円 4,690円 3,630円 ※リピートの場合は、シート製品代のみの価格になります。 サイズ：124ｍｍ×66ｍｍ（両面テープ標準タイプ付） 数量、サイズ、加工形状によって合計金額がお安くなるビク型をご提案させていただきます。 型番目次/ Photo INDEX ●参考価格例（エンボス加工あり） 独自のエンボス型製作方法によりエンボス型費用を大幅に削減しました。 プラスチック ケース 製作ロット 1枚 5枚 10枚 30枚 1枚時のイニシャル キャリング インクジェット印刷 データ調整費 6,300円 6,300円 6,300円 6,300円 ケース ￥27,300 エンボス型製作費 （当社独自製法） 21,000円 21,000円 21,000円 21,000円 防水・防塵 樹脂ボックス 単価×枚数 9,830円×1枚 6,010円×5枚 4,630円×10枚 3,790円×30枚 防水・防塵 アルミ/ シート製品代 ステンレス ボックス 計 9,830円 30,050円 46,300円 113,700円 端子ボックス/ 防水コネクタ/ ケーブル 費用計 37,130円 57,350 円 73,600円 141,000円 グランド アルミサッシ 1枚当たり 37,130円 11,470円 7,360円 4,700 円 ケース アルミ ※リピートの場合は、シート製品代のみの価格になります。 フレーム/ ヒートシンク サイズ：124ｍｍ×66ｍｍ（両面テープ標準タイプ付） ケース 数量、サイズ、加工形状によって合計金額がお安くなるビク型をご提案させていただきます。 メタルケース Raspberry Piケース/ ●参考価格例（エンボス加工あり） Okdo ROCK ケース 独自のエンボス型製作方法によりエンボス型費用を大幅に削減しました。 1枚時のイニシャル フリーサイズ ケース/ フリーサイズ 製作ロット 1枚 5枚 10枚 30枚 パネル ￥47,300 インクジェット印刷 データ調整費 6,300円 6,300円 6,300円 6,300円 ラックケース エンボス型製作費 （当社独自製法） 41,000円 41,000円 41,000円 41,000円 棚板/ ラックパネル 単価×枚数 13,430円×1枚 9,580 円×5枚 8,340円×10枚 7,290円×30枚 電池ホルダー/ シート製品代 電池ボックス/ 計 コイン電池 13,430円 47,900円 83,400円 218,700円 アクセサリー 費用計 60,730円 95,200円 130,700円 266,000円 /機構部品 1枚当たり 60,730円 19,040円 13,070 円 8,870 円 カスタム製品 ※リピートの場合は、シート製品代のみの価格になります。 技術資料/ サイズ：206mm×118mm（両面テープ標準タイプ付） 各種ご案内 数量、サイズ、加工形状によって合計金額がお安くなるビク型をご提案させていただきます。 15 -37

●大ロットの場合は製品単価の安いビク型でご提案致します。製作依頼する際は下記の点にご注意下さい。 印刷・文字入れ方法 カッティングプロッター ビク型 項目 （小ロット・試作向け） （大ロット・量産向け） 丸形状 φ5以上 φ1以上 カ 抜き穴最小 ス 角形状 □5以上 □1.5以上 タ ム サ イ 角穴コーナーＲ Ｒ1 Ｒ1 製 ズ 品 ・形 状 エンボス無 564 × 385 564 × 385 エンボス有 450 × 300 450 × 300 エンボスとエンボスの間 5ｍｍ以上 5ｍｍ以上 初期費用 型代がかかりません ビク型代がかかります 1枚 ◎ × コ ス ～20枚 ◎ × ト 型番目次/ Photo ～50枚 × 〇 INDEX ～100枚 × ◎ プラスチック ケース エンボス無 7日 25日 キャリング 新規 ケース 基 エンボス有 15日 25日 準 納 防水・防塵 期 エンボス無 5日 20日 樹脂ボックス リピート 防水・防塵 エンボス有 6日 20日 アルミ/ ステンレス ボックス コスト、納期は目安です。数量・内容により異なります。 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 表面シート注意点 メタルケース Raspberry Piケース/ 最小丸穴：φ5以上 5ｍｍ以上推奨 Okdo ROCK ケース 最小角穴：□5以上 フリーサイズ 細かい抜き穴はささくれが発生 ケース/ フリーサイズ 上記未満では歪みが発生します。 する場合がございます。 パネル （カッティングプロッタの場合） （カッティングプロッタの場合） ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ 角穴：基本コーナーＲ1 エンボス間隔：5ｍｍ以上 コイン電池 シートの端から：5ｍｍ以上 アクセサリー 直角の場合はオーバーカットに /機構部品 なります。 エンボス間、シートの端からエ （カッティングプロッタの場合） ンボスまでの距離が短いと歪み カスタム製品 が発生します。 技術資料/ 各種ご案内 15 -38

表面シート製作例 カ ス タ ム 製 品 防水ハンドヘルドケース WHシリーズ 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス シリコンプロテクター付プラスチックケース 端子ボックス/ 防水コネクタ/ TWSシリーズ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ 耐衝撃シリコンカバー付プラスチックケース フリーサイズ パネル LCTシリーズ ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 IP67防水ボックス　WPシリーズ ポータブルプラスチックケースPSシリーズ 15 -39

カ ス タ ム 製 品 コーナーガード付アルミケース　EXPシリーズ 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ステップハンドル付システムケース MSNシリーズ ハイエンドデザインアルミケース　HDシリーズ 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス ●メンブレンスイッチについて 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 メンブレンスイッチについては当社協力会社にて対応可能です。ご希望の方はご相談下さい。 15 -40

●推奨入稿データ形式 データ入稿時の注意点 対応ソフトウェア:Adobe Illustrator（ CS〜CS6-CC〜） AI形式 EPS形式 PDF形式 カ 完全データでご入稿いただくと、イニシャル費が大幅に抑えられます。 ス 完全データとは当社で修正が不要な下記事項を満たしたデータを指します。 タ ム 製 品 各印字 共通事項 AI·EPS·PDF形式で作成して下さい。（Acrobat の注釈機能を使用された内容は反映されません） 原寸（1:1）にて作成して下さい。 印字対象の部材外形を入れて下さい。（穴加工や寸法線はレイヤー分けをおこなって下さい） 外形線のアウトライン処理はおこなわないで下さい。 ロゴやマークなどはベクターデータで作成して下さい。（※1） 白色を使用したデザインでは印字として必要であるかをご指示下さい。（※2） 型番目次/ Photo INDEX フォントはアウトライン処理を必ずおこなって下さい。（※3） プラスチック ケース ドキュメントのカラーモードはCMYKで実際の印刷色で作成して下さい。（※4） （RGBの場合は当社にてCMYK変換後の印刷となりますので色味が変わるおそれがあります） キャリング ケース 特色（スポットカラー）はプロセスカラーに変換をして下さい。 防水・防塵 樹脂ボックス （特色の場合は当社にて変換後の印刷となりますので色味が変わるおそれがあります） 防水・防塵 透明などの効果が設定された場合、再現できないことがあります。 アルミ/ ステンレス ボックス 描画モードは「通常」として下さい。 端子ボックス/ 防水コネクタ/ ケーブル グランド オーバープリントの設定はトラブルの原因となるため、使用しないで下さい。 アルミサッシ ケース ヘアライン（線幅設定なし、塗りのみの線）はトラブルの原因となるため、使用しないで下さい。 アルミ 不要なレイヤー、孤立点、ブランクのテキストボックスは削除して下さい。 フレーム/ ヒートシンク ケース 「 隠す」設定でオブジェクトを非表示にしないで下さい。 メタルケース 全てのロックは解除して下さい。 Raspberry Piケース/ Okdo ROCK 印字対象の端までのデザインでは、外形から上下左右を各3mm以上の塗り足しをおこなって下さい。 ケース フリーサイズ ケース/ ケース段落ちの際までのデザインでは0.2mm以上の隙間をあけて下さい。 フリーサイズ パネル ラックケース 表面シート 棚板/ 印刷内容・透明窓・穴（カットライン）・エンボス加工などはレイヤー分けをおこなって下さい。 ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 レーザーマーキング アクセサリー /機構部品 クリッピングマスクは使用しないで下さい。 カラー設定は黒単色として下さい。 カスタム製品 画像（ラスターデータ）やドロップシャドウなどの効果は使用しないで下さい。 技術資料/ 各種ご案内 ※上記データがご用意できない場合やスケッチ図等につきましてはお問い合わせ下さい。 15 -41

●ロゴやマークについて　※1 画像（ラスターデータ）では対応できかねる場合があります。 ベクターデータでの作成を推奨しております。 カ ス 【ベクターデータ】…拡大・縮小しても画像が粗くならない点と線で繋がれた画像 タ ム 製 品 【ラスターデータ】…拡大すると点の集合で出来ている画像（bmp, jpeg, pngなど） 型番目次/ Photo INDEX ※2 プラスチック 抜き印刷（地色）での印字をご希望の場合には白を使用しないで下さい。白を含 ケース む印刷では背景色を敷いて表現あるいは図面にてご指示下さい。また、印刷が キャリング 不要な箇所を白のオブジェクトで隠す作り方の場合には、トラブルの原因とな ケース るおそれがあります。 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ●アウトライン化 ステンレス 　※3 ボックス 端子ボックス/ 防水コネクタ/ アウトライン化とはＩｌｌｕｓｔｒａｔｏｒなどの機能のひとつで、文字データを線画に変換する機能のことです。　 ケーブル グランド 文字の輪郭を線画に変換する役目を持っていて文字化けをあらかじめ防ぐ役割もあります。 アルミサッシ ケース 手持ちのフォントが共通でない場合、代替えフォントとなってしまうためデータのアウトライン化をするようにお願い致します。 アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry アウトライン前 アウトライン済 Piケース/ NG OK Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース ●ＣＭＹＫモード　※4 棚板/ 当社インクジェット印刷機はCMYK+Wで表現しております。RGBモードで作成された場合色が暗くなりイメージと違う色になってし ラックパネル まいますのでご注意下さい。（ 金・銀等メタリック色は印刷出来ません。グラデーションなどデザインで再現されている場合は異なります。） 電池ホルダー/ 電池ボックス/ コイン電池 RGBカラー CMYKカラー （光の三原色） R （色料の三原色） C アクセサリー （レッド） （シアン） RGB /機構部品 Y M B G K カスタム製品 G B M Y （グリーン） C （ブルー） （マゼンタ） R （イエロー） CMYK 技術資料/ 各種ご案内 RGBの蛍光色は表現されません 当社の印刷機の色となります 変換による色の違い（イメージ） 15 -42

入稿データ作成ガイド 推奨 ・AI形式 データ形式 ・EPS形式 ・PDF形式 対応ソフトウェア:Adobe Illustrator（ CS〜CS6-CC〜） ■インクジェット印刷 完全データでご入稿いただくと、イニシャル費が大幅に抑えられます。 カ 完全データとは当社で修正が不要なデータ（P15-41参照）を指します。 ス タ ム 製 ●印刷データ 品 印刷データ内には印刷内容と部材外形線もしくはケース外形線※1のみ記載して下さい。 型番目次/ Photo INDEX パネル印刷データ（見本） 上カバー印刷データ（見本） プラスチック 【印刷内容＋部材（パネル）外形線】 【印刷内容＋部材（上カバー）外形線】 ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース • 外形寸法を原寸（1:1）にて作成して下さい。 ※1 アルミ ①部材外形 ②ケース外形 フレーム/ ヒートシンク ケース • 印刷内容と外形線はレイヤー分けをおこなって下さい。※2 • ベクターデータ（※P15-42）で作成して下さい。 メタルケース • 文字のアウトライン化（※P15-42）をして下さい。 同サイズの枠線もしくは Raspberry Piケース/ • 外形線はアウトライン化しないで下さい。 アートボードサイズでもご対応可能です。 Okdo ROCK ケース • 段落ち・テーパーから0.2mm以上のクリアランスが必 フリーサイズ ケース/ フリーサイズ 要となります。 パネル ※2 内容ごとにレイヤーを • 組み立てた際に、印刷が他の構成部材に干渉しないよ 分けて下さい。 ラックケース う配置にご注意下さい。※3 • 印刷色はデータに反映して下さい。ただし、白単色は除 棚板/ ラックパネル きます。 電池ホルダー/ • 多色印刷にて「白」を表現する場合、背景色などを敷い 電池ボックス/ コイン電池 て表現するか、別途ご指示下さい（※P15-42）。 ※3 アクセサリー •「 色」はぬり部、線部、双方に着色可能なため、ご注意下さ /機構部品 構成部材との干渉に い。（細い黒線などが残っている場合は印刷されます。） ご注意下さい。 カスタム製品 • 非表示データ・レイヤー、下書き、寸法線、取付部品な ど、印刷に不要なデータは消去して下さい。 技術資料/ 各種ご案内 15 -43

推奨 ・AI形式 データ形式 ・EPS形式 ・PDF形式 対応ソフトウェア:Adobe Illustrator（ CS〜CS6-CC〜） ■レーザーマーキング 完全データでご入稿いただくと、イニシャル費が大幅に抑えられます。 完全データとは当社で修正が不要なデータ（P15-41参照）を指します。 カ ス タ ●レーザーデータ ム 製 品 レーザーデータには印字内容と部材外形線もしくはケース外形線※1のみ記載して下さい。 レーザーデータ（見本） 【印字内容＋外形線】 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース • 外形寸法を原寸（1:1）にて作成して下さい。 ※1 ①部材外形 ②ケース外形 アルミ • 印刷内容と外形線はレイヤー分けをおこなって下さい。※2 フレーム/ ヒートシンク ケース • 黒単色のベクターデータ（※P15-42）で作成して下さい。 メタルケース • 文字のアウトライン化（※P15-42）をして下さい。 同サイズの枠線もしくは • 外形線はアウトライン化しないで下さい。 アートボードサイズでもご対応可能です。 Raspberry Piケース/ Okdo ROCK ケース • クリッピングマスクは使用しないで下さい。 フリーサイズ • 組み立てた際に、印刷が他の構成部材に干渉しないよ ケース/ ※2 内容ごとにレイヤーを フリーサイズ 分けて下さい。 パネル う配置にご注意下さい。※3 • 非表示データ・レイヤー、下書き、寸法線、取付部品な ラックケース ど、印字に不要なデータは消去して下さい。 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 ※3 構成部材との干渉に アクセサリー /機構部品 ご注意下さい。 カスタム製品 技術資料/ 各種ご案内 15 -44

！ ❶ 印刷データ ・AI形式 S形式 ❷ シート加工図面 2種類必要となります 推奨 データ形式 ・EP ・PDF形式 対応ソフトウェア:Adobe Illustrator（ CS〜CS6-CC〜） カ ■表面シート 完全データでご入稿いただくと、イニシャル費が大幅に抑えられます。 完全データとは当社で修正が不要なデータ（P15-41参照）を指します。 ス タ ム 製 ❶印刷データ 品 印刷データ内には印刷内容と加工内容（カットライン ・ 窓 ・ エンボス加工）を記載して下さい。 印刷データ（見本） 【シート印刷内容＋加工内容】 ※2 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス ※1 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ • 文字のアウトライン化（※P15-42）をして下さい。 ※1 内容ごとにレイヤーを分けて下さい。 フレーム/ ヒートシンク ケース • 外形線・加工内容はベクターデータで作成し、アウトラ イン化しないで下さい。 メタルケース • 印刷内容・透明窓・穴（カットライン）・エンボス加工など Raspberry はレイヤー分けをおこなって下さい。※1 Piケース/ Okdo ROCK ケース • 印刷色はデータに反映して下さい。 フリーサイズ ケース/ • デザインの地色にはカットサイズから上下左右を各 フリーサイズ パネル 3ｍｍ以上塗り足しをおこなって下さい。※2 ラックケース • 非表示データ・レイヤー、下書き、寸法線、取付部品な ど、印刷に不要なデータは消去して下さい。 棚板/ ラックパネル ※2 上下左右の塗り足しが無いと、加工時に白フチ が出てしまう可能性があります。 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 15 -45

カ ス タ ❷シート加工図面 ム 製 品 シート加工図面内にはシート外形及び加工寸法、加工内容の指示を必ず明記して下さい。 シート加工図面（見本） 【シート外形及び加工寸法＋加工内容指示】 【加工寸法】 • 全ての加工位置、寸法の情報を正確にご 99.5 提供下さい。 28 50 4-R1 4-R2.5 6.5 15 16.5 • 加工内容（透明窓・穴（カットライン）・エン ボス加工など）の指示を必ずご明記下さ い。（ご指示のない場合は、通常、加工無 しと判断させていただきます。） 型番目次/ Photo INDEX 2-φ3 • 当社製品に貼る場合、必ずクリアランス （通常0.5mm以上※3小さくする）をとっ プラスチック ケース て下さい。（※3 0.5mmは一般的なクリ 33.5 16.5 16.5 16.5 4-R1.5 8-R1.5 アランスになります。ケースにより違う キャリング ケース 3-φ9 9 為、不明の場合はご相談下さい。） 防水・防塵 • 表面質感（ツヤ・マット）、両面テープ（標 樹脂ボックス 【加工内容指示】 ・シート種類：ツヤタイプ 準・防水）をご指定下さい。 防水・防塵 ・両面テープ：標準タイプ アルミ/ ステンレス 穴加工 ボックス 7.5×15 端子ボックス/ 透明窓 2-φ3 防水コネクタ/ ケーブル グランド 透明窓 50×15 アルミサッシ ケース アルミ フレーム/ ヒートシンク 穴加工 ケース 7.5×15 エンボス加工 3-φ9 エンボス加工 9×9 メタルケース Raspberry Piケース/ Okdo ROCK 「カッティングプロッタ」と「 ビク型」で可能な加工寸法が異なります。 ケース 詳しくは P15-38 をご参照下さい。 フリーサイズ ケース/ フリーサイズ パネル ラックケース ［ 注 意 点 ］ 棚板/ ラックパネル ●印刷データ＋シート加工図面（1ファイル） 電池ホルダー/ 電池ボックス/ 印刷データとシート加工図面を1つのデータでご支給い コイン電池 いずれかの形式で 1つのデータにまとめる ただく場合は、必ずレイヤー分け等をし、印刷データとそ アクセサリー の他の情報が混同しないようにして下さい。 /機構部品 カスタム製品 技術資料/ 各種ご案内 15 -46 53.5 8.5 12.25 7.5 7.5 13.5 15 7.5 9 8 11
