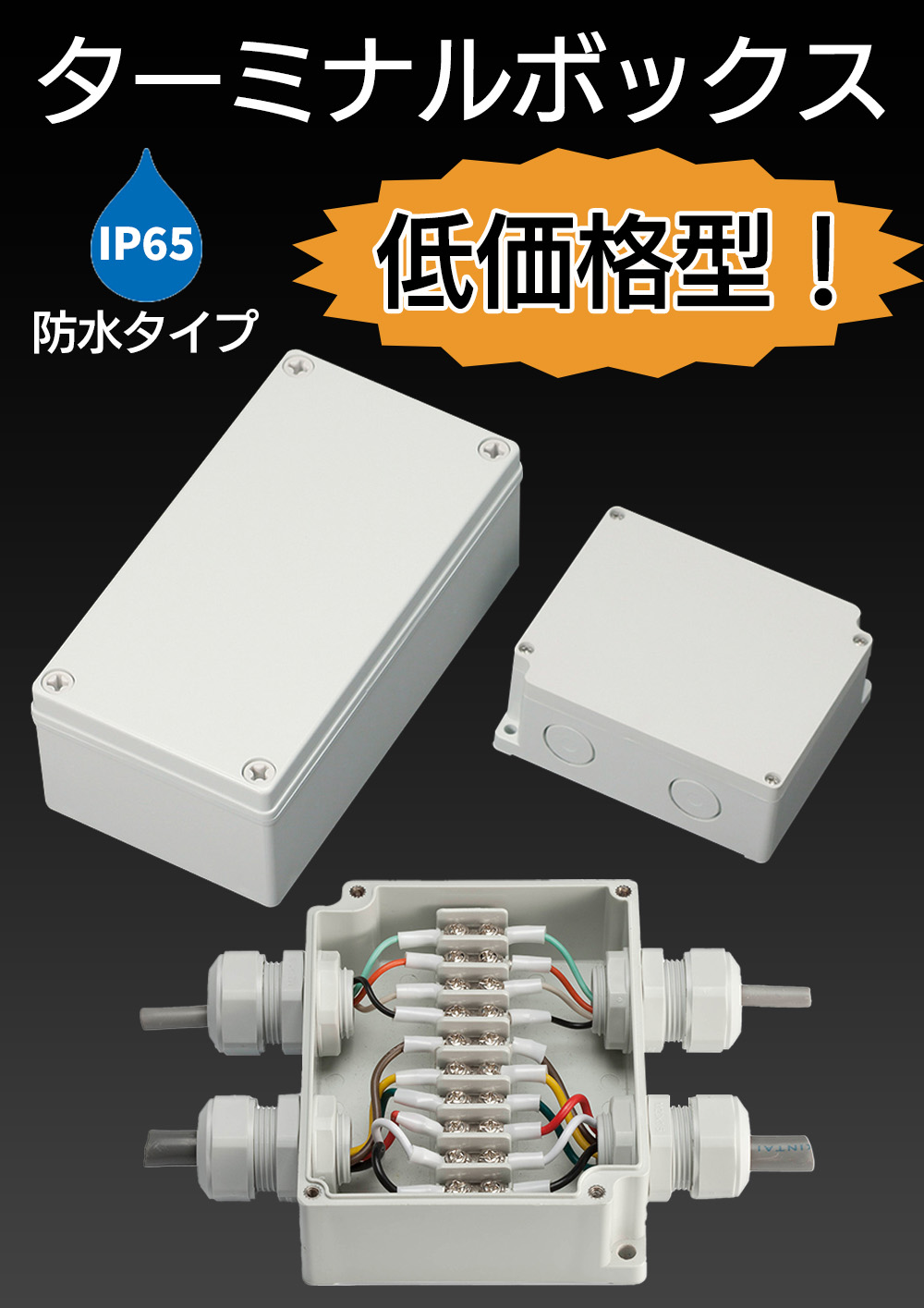

【低価格型！】ターミナルボックス TMBシリーズ

TMB SERIES ターミナルボックス 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo INDEX プラスチック ケース キャリング ■ ボックスと端子台が一体になった端子ボックスです。 ケース テクニカルデータ ■ 防水・防塵保護等級はIP65です。 保護等級 : IP65 防水・防塵 ■ ボックスの材質はTMB-4P/6P/10Pが難燃性ABS樹脂、TMB-15PCS/20PC/20PCLがポリカーボネートです。 使用温度範囲 : −10℃～+60℃ 樹脂ボックス ■ TMB-4P/6P/10Pはφ21ノックアウト付です。穴を開ける際は下記図の位置にマイナスドライバーを当て、 カバー締付トルク : 　　TMB-4P/6P/10P : 0.6N･m 防水・防塵 ハンマー等で強くたたいて下さい。 　　T MB-15PCS/20PC/20PCL : アルミ/ 1N･m ステンレス ノックアウト ボックス 端子ボックス/ 防水コネクタ/ 適合圧着端子 ケーブル グランド R1.25-3.5 マイナスドライバー 当て位置 φ3.7 アルミサッシ ケース 端子台定格・仕様 アルミ フレーム/ 定格電圧　　　 400V ヒートシンク ケース 定格電流　　　 17.5A 定格適合電線　 1.5mm2 メタルケース 4 5 2 6 3 1 標準締付トルク 0.8N・m MAX 3.4 MIN 5 構成内容 Raspberry No. 名　称 個数 材　質 色 /表面処理 Piケース/ Okdo ROCK TMB-4P/6P/10P：難燃性ABS樹脂（UL94V-0） ホワイトグレー　　　　 ケース 1 トップカバー 　　　　　　　　　　　　　　 1 TMB-15PCS/20PC/20PCL：ポリカーボネート（UL94V-0） ライトグレー　　　　　 フリーサイズ ケース/ TMB-4P/6P/10P：難燃性ABS樹脂（UL94V-0） ホワイトグレー　　　　 フリーサイズ 2 ボディー 　　　　　　　　　　　　　　　　 1 パネル TMB-15PCS/20PC/20PCL：グラスファイバー入りポリカーボネート（UL94V-0） ライトグレー　　　　　 3 ガスケット 　　　　　　　　　　　　　　　 1 ポリウレタン ブラック　　　　　　　 ラックケース 4 導電板 　　　　　　　　　　　　　　　　　 4～20 真ちゅう ニッケルメッキ　　　　 5 端子ビス 　　　　　　　　　　　　　　　　 8～40 鉄（M3.5） ニッケルメッキ　　　　 棚板/ ─ 端子台取付ビス（15PCS/20PC/20PCL）のみ 2～4 鉄 三価クロメート　　　　 ラックパネル 6 カバー取付ビス 　　　　　　　　　　　　　 4 ステンレス / グラスファイバー入りナイロン 無処理 / ホワイトグレー ※カバー取付ビスは4P、6P、10Pがステンレス製、15PCS、20PC、20PCLがナイロン製になります。 電池ホルダー/ 電池ボックス/ オプション部品（別売） コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 ショートバー ケーブルグランド 外部取付足 SBRシリーズ P5−93～106 CK-34Z P5−16 P5−12 5 -9 MAX 6.8

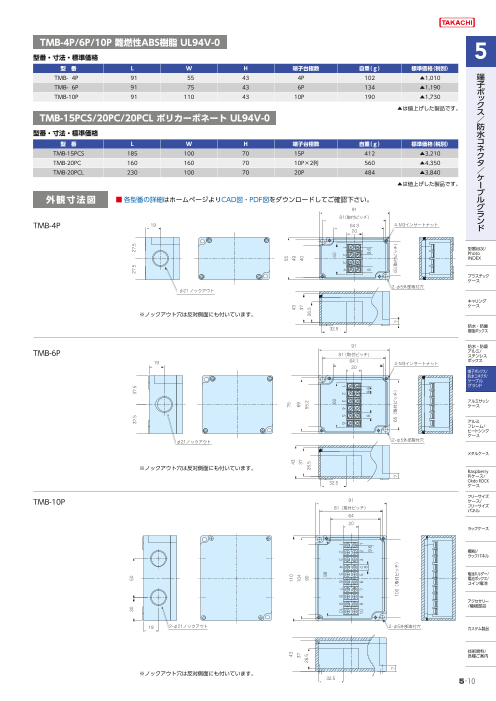

TMB-4P/6P/10P 難燃性ABS樹脂 UL94V-0 型番・寸法・標準価格 型　番 L W H 端子台極数 自重（ｇ） 標準価格（税別） TMB- 4P 91 55 43 4P 102 ▲1,010 端 TMB- 6P 91 75 43 6P 134 ▲1,190 子 ボ TMB-10P 91 110 43 10P 190 ▲1,730 ッ ▲は値上げした製品です。 ク TMB-15PCS/20PC/20PCL ポリカーボネート UL94V-0 ス ／ 防 型番・寸法・標準価格 水 型　番 L W H 端子台極数 自重（ｇ） 標準価格（税別） コ ネ TMB-15PCS 185 100 70 15P 412 ▲3,210 ク TMB-20PC 160 160 70 10P×2列 560 ▲4,350 タ TMB-20PCL 230 100 70 20P 484 ▲3,840 ／ ケ ▲は値上げした製品です。 ー ブ 外観寸法図 ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 ル 91 グ 81（取付ピッチ） ラ TMB-4P 19 64.3 4-M3インサートナット ン 20 ド 型番目次/ Photo INDEX プラスチック ケース 2-φ5外部取付穴 φ21ノックアウト キャリング ケース ※ノックアウト穴は反対側面にも付いています。 32.5 防水・防塵 樹脂ボックス 91 防水・防塵 TMB-6P アルミ/ 81 (取付ピッチ) ステンレス 19 64.1 ボックス 4-M3インサートナット 20 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース φ21ノックアウト 2-φ5外部取付穴 メタルケース ※ノックアウト穴は反対側面にも付いています。 Raspberry Piケース/ 32.5 Okdo ROCK ケース フリーサイズ TMB-10P 91 ケース/ 81（取付ピッチ） フリーサイズ パネル 64 20 ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 19 2-φ21ノックアウト 2-φ5外部取付穴 カスタム製品 技術資料/ 各種ご案内 ※ノックアウト穴は反対側面にも付いています。 32.5 5 -10 30 50 37.5 37.5 27.5 27.5 75 5543 110 43 43 49 37 104 37 69 37 40 26.5 90 26.5 55.2 26.5 98 60 40 10 9 8 7 6 5 4 3 2 1 8 9.6 8 9.6 8 9.6 7 100（取付ピッチ） 7 65（取付ピッチ） 7 45（取付ピッチ） 1 2 3 4 1 2 3 4 5 6 1 2 3 4 5 6 7 8 9 10

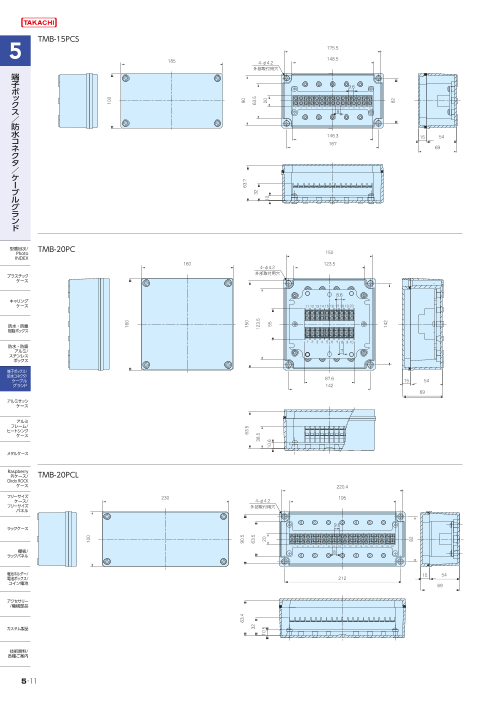

TMB-15PCS 175.5 185 148.5 4-φ4.2 外部取付用穴 端 子 9.6 ボ ッ ク 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 ス 8 ／ 防 水 146.3 コ 15 54 167 ネ 69 ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo TMB-20PC 150 INDEX 160 123.5 4-φ4.2 プラスチック 外部取付用穴 ケース 8.6 キャリング ケース 11 12 13 14 15 16 17 18 19 20 防水・防塵 樹脂ボックス 1 2 3 4 5 6 7 8 9 10 防水・防塵 アルミ/ 7 ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル 87.6 15 54 グランド 142 69 アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ TMB-20PCL Okdo ROCK ケース 220.4 フリーサイズ 230 195 ケース/ 4-φ4.2 フリーサイズ 外部取付用穴 パネル 9.6 ラックケース 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 棚板/ 8 ラックパネル 電池ホルダー/ 15 54 電池ボックス/ 212 コイン電池 69 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -11 100 100 160 63.4 90.5 63.5 150 63.7 90 32 63.5 38.5 123.5 32 63.5 10.5 20 10.6 55 10 20 142 82 82

オプション部品 RB-9 ゴムブッシュ φ9 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ φ11 ／ ケ ー ブ ル ■ TMCシリーズ専用のゴムブッシュです。 グ ■ ケーブル外径がφ8～φ9㎜の場合にご使用下さい。 ラ ン φ13 ド 型番・標準価格 型番目次/ Photo 型　番 材　質 色 適用ケーブル外径 入　数 標準価格（税別）/袋 INDEX RB-9 NBR 硬度65° ブラック φ8～φ9㎜ 2 / 袋 ▲110 ▲は値上げした製品です。 プラスチック ケース キャリング ケース CK-34Z 外部取付足 防水・防塵 樹脂ボックス 7 2 12 防水・防塵 4.2 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 2-M4 メタルケース 6 6 Raspberry Piケース/ ■ CK-34Zをご使用の際は取付ビスMT4-10を別途ご購入下さい。 Okdo ROCK ケース フリーサイズ 型番・標準価格 ケース/ フリーサイズ パネル 型　番 材　質 表面処理 対応機種 入　数 標準価格（税別）/袋 CK-34Z ステンレス SUS304 バレル研磨 TMB-15PCS・TMB-20PC・TMB-20PCL 4 / 袋 450 ラックケース 棚板/ ラックパネル MT4-10 ビスセット 電池ホルダー/ 電池ボックス/ コイン電池 ■ CK-34Zをご使用の際にご購入下さい。 アクセサリー /機構部品 型番・標準価格 カスタム製品 型 番 材　質 表面処理 入　数 標準価格（税別）/袋 MT4-10 ステンレス ナベM4×10 無処理 4 / 袋 70 技術資料/ 各種ご案内 5 -12 34 5 6 7 4 1 1.5 5 17 2 15 7.5

オプション部品 SBR SERIES ショートバー 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル ■ コモン配線に便利な渡り金具です。 グ ラ ■ SBR70-10P、SBR85-10P、SBR95-20P、SBR95-20Nはニッパーなどで必要な極数に切断することが出来ます。 ン ■ PVC製の被覆付きです。SBR95-20は被覆付きのSBR95-20Pと、被覆無しのSBR95-20Nから選択可能です。 ド ■ 型番により対応機種が異なりますので、下記対応表をご覧の上ご使用下さい。 型番目次/ Photo INDEX プラスチック SBR70-2P SBR70-10P SBR85-2P SBR85-10P ケース 12.8 68.8 15 83 キャリング 5.8 5.8 6.5 6.5 ケース 3.1 3.1 3.7 3.7 防水・防塵 樹脂ボックス 防水・防塵 被覆付き 被覆付き 被覆付き 被覆付き アルミ/ 7 7 8.5 8.5 ステンレス ボックス 端子ボックス/ 防水コネクタ/ SBR95-20P SBR95-20N ケーブル グランド 188.9 188.9 7 7 アルミサッシ ケース 4.5 9.5 4.5 9.5 アルミ フレーム/ ヒートシンク ケース 被覆付き 被覆無し メタルケース ショートバー対応表 Raspberry Piケース/ Okdo ROCK 型　番 極　数 端子ピッチ 対応機種 ケース SBR70- 2P 2P 7.0㎜用 TMCシリーズ フリーサイズ ケース/ SBR70-10P 10P 7.0㎜用 TMCシリーズ フリーサイズ パネル SBR85- 2P 2P 8.6㎜用 TMB-20PC、TMA-20P-AS、TMA-30P-AS SBR85-10P 10P 8.6㎜用 TMB-20PC、TMA-20P-AS、TMA-30P-AS ラックケース SBR95-20P 20P 9.6㎜用 TMB・TMAシリーズ（TMB-20PC、TMA-20P-AS・30P-ASは除く） SBR95-20N 20P 9.6㎜用 TMB・TMAシリーズ（TMB-20PC、TMA-20P-AS・30P-ASは除く） 棚板/ ラックパネル 型番・標準価格 ■ 入数に違いがございます。ご注意下さい。 電池ホルダー/ 型　番 極　数 材　質 表面処理 被覆の有無 入　数 標準価格（税別）/袋 電池ボックス/ コイン電池 SBR70- 2P 2P 黄銅 ニッケルメッキ 被覆付き 10 / 袋 800 SBR70-10P 10P 黄銅 ニッケルメッキ 被覆付き 1 / 袋 350 アクセサリー SBR85- 2P 2P 黄銅 ニッケルメッキ 被覆付き 10 / 袋 1,790 /機構部品 SBR85-10P 10P 黄銅 ニッケルメッキ 被覆付き 1 / 袋 440 SBR95-20P 20P 黄銅 ニッケルメッキ 被覆付き 1 / 袋 ▲650 カスタム製品 SBR95-20N 20P 黄銅 ニッケルメッキ 被覆無し 1 / 袋 ▲450 ▲は値上げした製品です。 技術資料/ 各種ご案内 5 -16 17.2 17.7 （12.5） （13.5） 17.7 （13.5） 16.5 20.6 12.5 （16.6） 20.6 （16.6）

RMW SERIES 耐候性Mネジケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー 4 5 ブ ル グ ■ 紫外線や経年劣化に強いシリコンゴムを使用した耐候性ケーブルグランド。 ラ ■ 屋外での防水機器の配線に最適です。 ン ド 構成内容 ■ PA = ポリアミドの略称 No. 名　称 材　質 型番目次/ 1 キャップ　　 PA66（UL94V-2） Photo INDEX 2 ゴムブッシュ シリコン 　　　　 3 コネクタ本体 PA66（UL94V-2） プラスチック 4 O-リング 　 シリコン 　　　　 ケース 1 2 3 5 ナット　　　 PA66（UL94V-2） キャリング ケース 外観寸法図 テクニカルデータ サイズによってキャップデザインが異なります 防水・防塵 保護等級 : IP67相当 樹脂ボックス 使用温度範囲 : -20℃～＋80℃ L H SW 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース ■ 詳細寸法・CADデータは、ホームページをご覧下さい。 RMW40以下 RMW50 アルミ ■ RMW10S-6にはナットが付属していません。 フレーム/ ヒートシンク 取付けの際は、相手側にネジ穴加工が必要となります。 ケース 型番・寸法・標準価格 メタルケース 型　番 G 適合ケーブル径 L H 最大 SW A 入　数 標準価格（税別）/袋 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 Raspberry RMW8L-2.5B RMW8L-2.5S M8×1.25 φ8.2 1 2.5 13 19.5 12 13.6 1 / 袋 ▲ 125 Piケース/ Okdo ROCK RMW8L-4B RMW8L-4S M8×1.25 φ8.2 2.5 4 13 19.5 12 13.6 1 / 袋 ▲ 125 ケース RMW10S-6B RMW10S-6S M10×1.5 ナット無 3 6 8 20.5 13 14.6 1 / 袋 ▲ 110 フリーサイズ ケース/ RMW10L-6B RMW10L-6S M10×1.5 φ10.2 3 6 13 20.5 13 14.6 1 / 袋 ▲ 125 フリーサイズ パネル RMW12S-7B RMW12S-7S M12×1.5 φ12.2 3.5 7 9 20.5 16 17.7 1 / 袋 ▲ 110 RMW12L-7B RMW12L-7S M12×1.5 φ12.2 3.5 7 14.5 20.5 16 17.7 1 / 袋 ▲ 125 ラックケース RMW16S-8B RMW16S-8S M16×1.5 φ16.2 4 8 9 23.5 19.2 21.3 1 / 袋 ▲ 125 RMW16L-8B RMW16L-8S M16×1.5 φ16.2 4 8 15 24 19.2 21.3 1 / 袋 ▲ 140 棚板/ RMW20S-12B RMW20S-12S M20×1.5 φ20.2 6 12 10 29 24.3 26.8 1 / 袋 ▲ 140 ラックパネル RMW20L-12B RMW20L-12S M20×1.5 φ20.2 6 12 15 28.5 24.3 26.8 1 / 袋 ▲ 160 RMW25L-17B RMW25L-17S M25×1.5 φ25.2 11 17 15 35 33.3 36.8 1 / 袋 ▲ 240 電池ホルダー/ 電池ボックス/ RMW32L-21B RMW32L-21S M32×1.5 φ32.3 13 21 15 38 36.1 39.8 1 / 袋 ▲ 300 コイン電池 RMW40L-27B RMW40L-27S M40×1.5 φ40.3 18 27 18 43.5 46.1 51.2 1 / 袋 ▲ 570 RMW50L-38B RMW50L-38S M50×1.5 φ50.4 27 38 20 50.5 60 66.5 1 / 袋 ▲ 1,010 アクセサリー /機構部品 RMW10L-6B-P RMW10L-6S-P M10×1.5 φ10.2 3 6 13 20.5 13 14.6 100 / 袋 ▲ 8,270 RMW12S-7B-P RMW12S-7S-P M12×1.5 φ12.2 3.5 7 9 20.5 16 17.7 100 / 袋 　 6,290 RMW12L-7B-P RMW12L-7S-P M12×1.5 φ12.2 3.5 7 14.5 20.5 16 17.7 100 / 袋 　 6,750 カスタム製品 RMW16S-8B-P RMW16S-8S-P M16×1.5 φ16.2 4 8 9 23.5 19.2 21.3 100 / 袋 　 7,520 RMW16L-8B-P RMW16L-8S-P M16×1.5 φ16.2 4 8 15 24 19.2 21.3 100 / 袋 ▲ 8,210 技術資料/ RMW20S-12B-P RMW20S-12S-P M20×1.5 φ20.2 6 12 10 29 24.3 26.8 100 / 袋 　 8,740 各種ご案内 RMW20L-12B-P RMW20L-12S-P M20×1.5 φ20.2 6 12 15 28.5 24.3 26.8 100 / 袋 ▲10,600 ■ 数量の多い場合は、単価の安い100個パックでご購入下さい。 ▲は値上げした製品です。 5 -93 G A

RMWシリーズ　シリコン製ゴムブッシュ 耐候性試験結果 【試験品】　RMWシリーズのゴムブッシュの1箇所を切り、下記のようにアルミプレートに固定したものを試験。 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ 試験前 試験後 ン ド 【試験方法】 試験装置：スーパーキセノンウェザーメーター SX75（スガ試験機株式会社製） 型番目次/ 試験条件：JIS B7754：1991 キセノンアーククランプ式耐光性及び耐候性試験機に規定される装置を用いて下記の条件で行った。 Photo INDEX 　　　　　放射照度：180W/㎡ (調節波長範囲 300～400nm) 　　　　　ブラックパネル温度：63±3℃　　　相対湿度：50±10％ プラスチック ケース 　　　　　サイクル条件：120分サイクル（18分間照射及び水噴霧、102分照射） 試験時間：2000時間 (約4年相当) キャリング 放射露光量：1296MJ/㎡ ケース 【試験結果】 防水・防塵 樹脂ボックス 外観：表面に亀裂、光沢、粉状の物質が表面に出てくる等の変化は見られない。材質の柔軟性もほぼ変化なし。 防水・防塵 〔試験前の外観〕 〔試験後そのままの状態の外観〕 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース 【他の材料での試験結果】 NBR（RMシリーズで使用しているもの）　外観：表面の光沢が無くなり、材質の硬化があった。 Raspberry Piケース/ 〔試験前の外観〕 〔試験後そのままの状態の外観〕 Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ EPDM（他社の耐候性ケーブルグランドで使用しているもの）　外観：亀裂が発生し、変色が大きく、粉状の物質が表面に出ている。 電池ボックス/ コイン電池 〔試験前の外観〕 〔試験後そのままの状態の外観〕 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -94

RM SERIES Mネジケーブルグランド 低価格タイプ 端 子 4 5 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ■ ネジ部がMネジ規格の汎用ケーブルグランドです。 1 2 3 ル ■ ネジサイズM8～M63、 対応ケーブル外径はφ1mm～φ44mmまで グ 構成内容 の幅広いラインナップ。 ■ PA = ポリアミドの略称 ラ No. 名　称 材　質 ン ■ 耐油性の高いNBRゴムを使用しています。 1 キャップ　　 PA66（UL94V-2） ド ■ IP67相当の防水性かつ、大幅な低価格となっています。 2 ゴムブッシュ NBR 3 コネクタ本体 PA66（UL94V-2） 型番目次/ テクニカルデータ Photo 4 O-リング 　 NBR INDEX 外観寸法図 保護等級 : IP67相当 5 ナット　　　 PA66（UL94V-2） 使用温度範囲 : -20℃～＋80℃ プラスチック ケース サイズによってキャップデザインが異なります L H SW キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ■ 詳細寸法・CADデータは、ホームページをご覧下さい。 ボックス ■ RM-8S-2.5, 8S-4, 10S-6にはナットが付属していません。 端子ボックス/ 防水コネクタ/ 取付けの際は、相手側にネジ穴加工をして取付下さい。 ケーブル RM40以下 RM50以上 グランド 型番・寸法・標準価格 アルミサッシ ケース 型　番 G 適合ケーブル径 L H 最大 SW A 入　数 標準価格（税別）/袋 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 アルミ フレーム/ RM8S-2.5B RM8S-2.5S M8×1.25 ナット無 1 2.5 7.5 19.5 12 13.6 1 / 袋 ▲ 100 ヒートシンク ケース RM8L-2.5B RM8L-2.5S M8×1.25 φ8.2 1 2.5 13 19.5 12 13.6 1 / 袋 ▲ 120 RM8S-4B RM8S-4S M8×1.25 ナット無 2.5 4 7.5 19.5 12 13.6 1 / 袋 ▲ 100 メタルケース RM8L-4B RM8L-4S M8×1.25 φ8.2 2.5 4 13 19.5 12 13.6 1 / 袋 ▲ 120 RM10S-6B RM10S-6S M10×1.5 ナット無 3 6 8 20.5 13 14.6 1 / 袋 ▲ 100 Raspberry RM10L-6B RM10L-6S M10×1.5 φ10.2 3 6 13 20.5 13 14.6 1 / 袋 ▲ 120 Piケース/ Okdo ROCK RM12S-7B RM12S-7S M12×1.5 φ12.2 3.5 7 9 20.5 16 17.7 1 / 袋 ▲ 100 ケース RM12L-7B RM12L-7S M12×1.5 φ12.2 3.5 7 14.5 20.5 16 17.7 1 / 袋 ▲ 120 フリーサイズ ケース/ RM16S-8B RM16S-8S M16×1.5 φ16.2 4 8 9 23.5 19.2 21.3 1 / 袋 ▲ 120 フリーサイズ パネル RM16L-8B RM16L-8S M16×1.5 φ16.2 4 8 15 24 19.2 21.3 1 / 袋 ▲ 125 RM20S-12B RM20S-12S M20×1.5 φ20.2 6 12 10 29 24.3 26.8 1 / 袋 ▲ 125 ラックケース RM20L-12B RM20L-12S M20×1.5 φ20.2 6 12 15 28.5 24.3 26.8 1 / 袋 ▲ 130 RM25L-17B RM25L-17S M25×1.5 φ25.2 11 17 15 35 33.3 36.8 1 / 袋 ▲ 220 棚板/ RM32L-21B RM32L-21S M32×1.5 φ32.3 13 21 15 38 36.1 39.8 1 / 袋 ▲ 280 ラックパネル RM40L-27B RM40L-27S M40×1.5 φ40.3 18 27 18 43.5 46.1 51.2 1 / 袋 ▲ 520 RM50L-38B RM50L-38S M50×1.5 φ50.4 27 38 20 50.5 60 66.5 1 / 袋 ▲ 930 電池ホルダー/ 電池ボックス/ RM63L-44B RM63L-44S M63×1.5 φ63.4 37 44 20 53 68 75.5 1 / 袋 ▲ 1,270 コイン電池 RM10L-6B-P RM10L-6S-P M10×1.5 φ10.2 3 6 13 20.5 13 14.6 100 / 袋 ▲ ,8180 RM12S-7B-P RM12S-7S-P M12×1.5 φ12.2 3.5 7 9 20.5 16 17.7 100 / 袋 　 5,790 アクセサリー /機構部品 RM12L-7B-P RM12L-7S-P M12×1.5 φ12.2 3.5 7 14.5 20.5 16 17.7 100 / 袋 　 6,100 RM16S-8B-P RM16S-8S-P M16×1.5 φ16.2 4 8 9 23.5 19.2 21.3 100 / 袋 　 6,840 RM16L-8B-P RM16L-8S-P M16×1.5 φ16.2 4 8 15 24 19.2 21.3 100 / 袋 　 7,140 カスタム製品 RM20S-12B-P RM20S-12S-P M20×1.5 φ20.2 6 12 10 29 24.3 26.8 100 / 袋 　 8,020 RM20L-12B-P RM20L-12S-P M20×1.5 φ20.2 6 12 15 28.5 24.3 26.8 100 / 袋 ▲ 9,500 技術資料/ RM25L-17B-P RM25L-17S-P M25×1.5 φ25.2 11 17 15 35 33.3 36.8 100 / 袋 ▲16,310 各種ご案内 ■ 数量の多い場合は、単価の安い100個パックでご購入下さい。 ▲は値上げした製品です。 5 -95 G A

RPG SERIES PGネジケーブルグランド 低価格タイプ 4 5 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル 1 2 3 グ ラ ■ ネジ部がPGネジ規格の汎用ケーブルグランドです。 ン ■ 耐油性の高いNBRゴムを使用しています。 ド 構成内容 ■ PA = ポリアミドの略称 ■ IP67相当の防水性かつ、大幅な低価格となっています。 No. 名　称 材　質 型番目次/ 1 キャップ　　 PA66（UL94V-2） Photo INDEX 2 ゴムブッシュ NBR 外観寸法図 3 コネクタ本体 PA66（UL94V-2） プラスチック 4 O-リング 　 NBR ケース L H SW 5 ナット　　　 PA66（UL94V-2） キャリング ケース テクニカルデータ 防水・防塵 保護等級 : IP67相当 樹脂ボックス 使用温度範囲 : -20℃～＋80℃ 防水・防塵 アルミ/ ステンレス ボックス ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 端子ボックス/ 防水コネクタ/ ケーブル グランド 型番・寸法・標準価格 アルミサッシ ケース 型　番 G 適合ケーブル径 L H 最大 SW A 入　数 標準価格（税別）/袋 ● ブラック（B） ● グレー（G） ネジ規格 ネジ外径 取付穴径 最小 最大 アルミ フレーム/ ヒートシンク RPG7-7B RPG7-7G PG7 12.5 φ12.7 3 7 9 20.5 16 17.7 1 / 袋 100 ケース RPG9-8B RPG9-8G PG9 15.2 φ15.4 4 8 9 23.5 19 21 1 / 袋 110 RPG11-10B RPG11-10G PG11 18.6 φ18.8 5 10 9 26 22 24 1 / 袋 120 メタルケース RPG13.5-11B RPG13.5-11G PG13.5 20.4 φ20.6 6 11 10 29 24 26.4 1 / 袋 160 RPG16-14B RPG16-14G PG16 22.5 φ22.7 8 14 10 30 26.7 29.5 1 / 袋 190 Raspberry Piケース/ RPG21-18B RPG21-18G PG21 28.3 φ28.5 13 18 12 35 33 36.5 1 / 袋 260 Okdo ROCK ケース RPG29-25B RPG29-25G PG29 37 φ37.2 18 25 12 41.5 42 46.5 1 / 袋 450 フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ オプション部品（別売） ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 シーリングプラグ 防水ホールプラグ 技術資料/ 各種ご案内 SPシリーズ　P5−101 SHPシリーズ　P5−102 5 -96 G A

AG SERIES 高防水型 ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo INDEX ■ 保護等級IP68 1bar/30分の高防水型樹脂製ケーブルグランドです。 テクニカルデータ ■ ネジサイズはM8～M50、対応ケーブル外径はφ2.5mm～φ42mmまで幅広いサイズを プラスチック 保護等級 : IP68 1bar/30min ケース 揃えています。 水深10mに30分間相当の防水 ■ キャップ・コネクタ本体はPA6GF（ポリアミド6グラスファイバー入り）ですので強度と 使用温度範囲 : -20℃～＋100℃ EN50262 Var.Aに準拠 キャリング 耐熱性に優れています。 ※規格の概要はP5−117ページをご参照下さい。 ケース ■ 環境を考慮したハロゲンフリー製品です。 防水・防塵 樹脂ボックス AGシリーズ 従来式ケーブルグランド 防水・防塵 AGシリーズはゴムブッシュが肉厚で、ケーブルとの接触面が 強く締めつけるとゴムブッシュやケーブルの変形により安定した防水性が アルミ/ ステンレス 大きいので、均一な力でケーブルを保持します。 保てなくなる場合があります。 ボックス 繰返しの締付に対しても安定した高い防水性を発揮します。 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ 構成内容 ■ PA6GF = ポリアミド6 グラスファイバー入りの略称 Okdo ROCK ケース No. 名　称 材　質 フリーサイズ 1 キャップ　　 PA6GF ケース/ フリーサイズ 2 ゴムブッシュ TPE パネル 3 コネクタ本体 PA6GF 4 ナット　　　 PA6 ラックケース ■ M8, M10サイズにはナットが付属していません。 取付けの際は、相手側にネジ穴加工をして取付下さい。 棚板/ ラックパネル 電池ホルダー/ ■ 締付けトルクはケーブル径により異なります。 電池ボックス/ コイン電池 ゴムブッシュが少し見える程度まで締付けて下さい。 アクセサリー 1 2 3 4 /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -97

■ 台座裏側に止水リブが付いているので、相手側が平面の場合はオプションの 止水リブ ゴムパッキンは必要ありません。 端 ■ 相手側が凹凸の大きい塗装品や鋳造品の場合や射出成型品等のテーパー部に 子 取り付ける場合は、オプションのゴムパッキンAGPシリーズ（カタログP5― ボ ッ 99）をご利用下さい。 ク ス ／ 防 水 コ ネ ク タ ／ ケ ゴムパッキン ゴムパッキン ー ブ ル 射出成型品等のテーパー部に取り付ける場合 凹凸の大きい塗装品や鋳造品に取り付ける場合 グ ラ ン ド 外観寸法図 型番目次/ Photo INDEX m L H SW プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 防水コネクタ/ ケーブル ■ M8・M10 サイズにはナットが付属しておりません。 グランド 取付けの際は、ネジ穴加工が必要となります。 アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 型番・寸法・標準価格 メタルケース 型　番 G 適合ケーブル径 L H 最大 SW A d m 入　数 標準価格（税別）/袋 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 Raspberry Piケース/ AG8-3.5B AG8-3.5S M 8×1.0 ナット無 2.5 3.5 10 17 12 13.2 ― ― 1 / 袋 ▲ 390 Okdo ROCK ケース AG8-5B AG8-5S M 8×1.0 ナット無 3.5 4.7 10 17 12 13.2 ― ― 1 / 袋 ▲ 390 フリーサイズ AG10-6B AG10-6S M10×1.0 ナット無 4 6 10 19 15 16.5 ― ― 1 / 袋 ▲ 390 ケース/ フリーサイズ AG12-5B AG12-5S M12×1.5 φ12.2 3.5 4.7 12 23.5 17 18.7 18.8 5 1 / 袋 ▲ 270 パネル AG12-6.5B AG12-6.5S M12×1.5 φ12.2 5 6.5 12 23 17 18.7 18.8 5 1 / 袋 ▲ 270 AG12-8B AG12-8S M12×1.5 φ12.2 6.5 7.8 12 23 17 18.7 18.8 5 1 / 袋 ▲ 270 ラックケース AG16-10B AG16-10S M16×1.5 φ16.2 8 10 12 26 21 23.1 24.3 5 1 / 袋 ▲ 300 AG20-15B AG20-15S M20×1.5 φ20.2 11 15 13 27 27 29.7 29 6 1 / 袋 ▲ 390 棚板/ AG25-16B AG25-16S M25×1.5 φ25.2 12.5 16 13 34 34 37.4 36 6.7 1 / 袋 ▲ 570 ラックパネル AG25-20B AG25-20S M25×1.5 φ25.2 16 20 13 34 34 37.4 36 6.7 1 / 袋 ▲ 570 AG32-25.5B AG32-25.5S M32×1.5 φ32.3 21 25.5 15 36 41 45.6 46 8 1 / 袋 ▲ 960 電池ホルダー/ 電池ボックス/ AG40-28.5B AG40-28.5S M40×1.5 φ40.3 24 28.5 15 41 50 55.4 53.5 9 1 / 袋 ▲1,840 コイン電池 AG40-33B AG40-33S M40×1.5 φ40.3 28.5 33 15 41 50 55.4 53.5 9 1 / 袋 ▲1,840 AG50-37B AG50-37S M50×1.5 φ50.4 33 37 16 45 60 65.5 66 9.6 1 / 袋 ▲3,390 アクセサリー /機構部品 AG50-42B AG50-42S M50×1.5 φ50.4 37 42 16 45 60 65.5 66 9.6 1 / 袋 ▲3,390 ▲は値上げした製品です。 カスタム製品 技術資料/ 各種ご案内 5 -98 d G A

AGP SERIES AGシリーズ用 ゴムパッキン 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド ■ AGシリーズ専用のゴムパッキンです。耐油性の高いNBRゴム製です。 型番目次/ ■ 取付ける相手側が凹凸の大きい塗装品や鋳造品の場合にご利用下さい。 Photo INDEX ■ 射出成型品のテーパー部に取り付ける場合にご利用下さい。 ■ サイズはM12～M50まで揃えています。 プラスチック ケース ■ 取付ける相手側が平面の場合は、ゴムパッキンの必要はありません。 また、取付相手が平面の場合は、ゴムパッキンの有/無で防水性は変わりません。 キャリング ■ AGシリーズ以外はOリングが付属していますので必要ありません。 ケース 防水・防塵 外観寸法図 樹脂ボックス 防水・防塵 アルミ/ ステンレス D1 ボックス D2 M 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 取付例 メタルケース ■ 材質：NBR Raspberry Piケース/ Okdo ROCK ケース 型番・寸法・標準価格 フリーサイズ ケース/ 型　番 D1 D2 M 適合ケーブルグランド 入　数 標準価格（税別）/袋 フリーサイズ パネル AGP-12 20 12 1.6 AG12 10 / 袋 ▲ 520 AGP-16 23.5 16.5 2.0 AG16 10 / 袋 ▲ 520 ラックケース AGP-20 29 20 2.0 AG20 10 / 袋 ▲ 550 AGP-25 37 25 2.0 AG25 10 / 袋 ▲ 740 棚板/ AGP-32 44 32 2.2 AG32 5 / 袋 ▲ 780 ラックパネル AGP-40 52 40 2.0 AG40 5 / 袋 ▲ 840 AGP-50 64 50 3.1 AG50 5 / 袋 ▲1,090 電池ホルダー/ 電池ボックス/ ▲は値上げした製品です。 コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -99

THA45 SERIES シームレス型ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド ■ 本体とゴムブッシュが一体成型され、隙間のない構造なので、防水性に優れています。 型番目次/ Photo INDEX プラスチック 外観寸法図 ケース m L H SW キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ テクニカルデータ ステンレス ボックス 保護等級 : IP68 5bar/1h 端子ボックス/ 水深50mに1時間相当の防水 防水コネクタ/ ケーブル 使用温度範囲 : -40℃～＋125℃ 3 2 1 グランド EN50262 VarAに準拠 ※規格の概要はP5−117ページをご参照下さい。 アルミサッシ ケース ■ 各型番の詳細はCAD図・PDF図をダウンロードしてご確認下さい。 アルミ フレーム/ ヒートシンク ケース 色仕様 構成内容 ■ PA = ポリアミドの略称 メタルケース 記号 ? ライトグレー /グレー ? ブラック /グレー ? ブラック /グリーン No. 名　称 材　質 Raspberry 1 キャップ　　 ※PA66 / PA66GF Piケース/ Okdo ROCK 2 コネクタ本体 　PA66・TPE ケース 色 3 ナット　　　 　PA66 フリーサイズ ケース/ ※THA452シリーズのキャップはPA66になります。 フリーサイズ パネル ラックケース 棚板/ ラックパネル 型番・寸法・標準価格 ■ THA45シリーズをご注文の際は必ず、型番末尾□に L・B・Gの色記号をつけて下さい。 G 適合ケーブル径 型　番 L H 最大 SW A d m 入 数 標準価格（税別）/袋 電池ホルダー/ ネジ規格 ネジ外径 取付穴径 最小 最大 電池ボックス/ コイン電池 THA450-16S□ M16×1.5 15.3 φ15.7 5 7.5 8 29.5 19 21.6 24 5 1 / 袋 ▲250 THA450-16L□ M16×1.5 15.3 φ15.7 7.5 9.5 8 29.5 19 21.6 24 5 1 / 袋 ▲250 アクセサリー THA451-20□ M20×1.5 20 φ20.2 10.5 14 8 31 24 26.3 26.5 7 1 / 袋 ▲280 /機構部品 THA451-20-2□ M20×1.5 20 φ20.2 φ6×2 8 31 24 26.3 26.5 7 1 / 袋 ▲280 THA452-25□ M25×1.5 25 φ25.2 14 17 8 34 29 32 35.2 6 1 / 袋 ▲340 カスタム製品 ▲は値上げした製品です。 技術資料/ 各種ご案内 5-100 d G A

SP SERIES シーリングプラグ 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド ■ 使用しないケーブルグランドの穴を塞ぐシーリングプラグです。 ■ ケーブルグランドのゴムブッシュに差込み、キャップを締付ける事で防水する事が可能です。 型番目次/ Photo INDEX プラスチック ケース 外観寸法図 キャリング ケース 防水・防塵 D 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ H ケーブル グランド ■ 材質：ナイロン アルミサッシ ケース 型番・寸法・標準価格 アルミ 型　番 D D1 H 適合ケーブルグランド 入　数 標準価格（税別）/袋 フレーム/ ヒートシンク SP-12 10.2 6 15.5 RMW12、RM12、RMW16、RM16、RPG7、RPG9 10 / 袋 280 ケース SP-16 15.6 9.5 15.5 RMW20、RM20、RPG11、RPG13.5 10 / 袋 410 SP-20 19.6 13.5 16.5 RPG16 10 / 袋 500 メタルケース SP-25 24.4 17.5 17 RMW25、RM25、RMW32、RM32、RPG21 5 / 袋 480 SP-40 32.5 24.5 17.5 RMW40、RM40、RPG29 5 / 袋 580 Raspberry Piケース/ Okdo ROCK SP-50 47.2 38.9 17.6 RMW50、RM50 5 / 袋 1,020 ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5-101 φD1

SHP SERIES 防水ホールプラグ 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド ■ 使用していない貫通穴を塞ぐ防水ホールプラグです。 ■ ナットにて締め付けることによってIP67の保護等級で使用可能です。 型番目次/ ■ タップ穴に直接取り付けて使用する場合は保護等級はございません。 Photo INDEX プラスチック 外観寸法図 ケース L2 キャリング ケース L1 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス D ブラックタイプは表面に成型品特有の光沢がある 端子ボックス/ 機種がありますが、良品としております。 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ 3 2 1 フレーム/ ヒートシンク ケース 構成内容 メタルケース ■ PA = ポリアミドの略称 No. 名　称 材　質 Raspberry 1 プラグ本体 PA66 (UL94V-2) Piケース/ Okdo ROCK 2 O-リング NBR ケース 3 ナット　　 PA66 (UL94V-2) フリーサイズ ケース/ フリーサイズ パネル 型番・寸法・標準価格 型　番 G ラックケース D L1 L2 入数 標準価格(税別)/袋 ブラック(B) ライトグレー(S) ネジ規格 取付穴径 SHP-12B SHP-12S M12×1.5 φ12.2 φ16 9 12.2 1 / 袋 70 棚板/ SHP-16B SHP-16S M16×1.5 φ16.2 φ20 9 12.2 1 / 袋 75 ラックパネル SHP-20B SHP-20S M20×1.5 φ20.2 φ25 11 14.6 1 / 袋 115 SHP-25B SHP-25S M25×1.5 φ25.2 φ30 11 14.5 1 / 袋 160 電池ホルダー/ 電池ボックス/ SHP-32B SHP-32S M32×1.5 φ32.3 φ38 11 15 1 / 袋 190 コイン電池 SHP-40B SHP-40S M40×1.5 φ40.3 φ46 12 16 1 / 袋 290 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5-102 G

RSP SERIES スパイラル ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo INDEX ■ 全7サイズ、2色展開の14機種からお選びいただけます。 テクニカルデータ プラスチック ケース ■ ケーブルの曲がりを防ぎ断線から保護します。 保護等級 : IP67相当 ■ IP67相当の防水性かつ、低価格です。 使用温度範囲 : -20℃～＋80℃ キャリング ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 ケース 防水・防塵 樹脂ボックス 外観寸法図 防水・防塵 アルミ/ L H SW ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 4 3 2 1 メタルケース Raspberry Piケース/ Okdo ROCK 構成内容 ■ PA = ポリアミドの略称 ケース No. 名　称 材　質 フリーサイズ ケース/ 1 キャップ　　 PA66（UL94V-2） フリーサイズ パネル - ゴムブッシュ NBR 2 コネクタ本体 PA66（UL94V-2） ラックケース 3 O-リング 　 NBR 4 ナット　　　 PA66（UL94V-2） 棚板/ ラックパネル 型番・寸法・標準価格 電池ホルダー/ 電池ボックス/ 型　番 G 適合ケーブル径 コイン電池 L H SW A 入 数 標準価格（税別）/袋 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 RSP 8-2.5B RSP 8-2.5S M 8×1.25 φ 8.2 1 2.5 10.5 48 12.1 13.8 1 / 袋 ▲220 アクセサリー /機構部品 RSP 8-4B RSP 8-4S M 8×1.25 φ 8.2 2.5 4 10.5 48 12.1 13.8 1 / 袋 ▲220 RSP10-6B RSP10-6S M10×1.5 φ10.2 3 6 12.2 54 13.1 14.5 1 / 袋 ▲220 RSP12-6B RSP12-6S M12×1.5 φ12.2 3.5 6 9 62 16 17 1 / 袋 ▲220 カスタム製品 RSP16-8B RSP16-8S M16×1.5 φ16.2 4 8 9 69 19.5 21 1 / 袋 ▲250 RSP20-11B RSP20-11S M20×1.5 φ20.2 6 11 10 82 24 26 1 / 袋 ▲310 技術資料/ RSP25-16B RSP25-16S M25×1.5 φ25.2 11 16 12 102 33 36 1 / 袋 ▲430 各種ご案内 ▲は値上げした製品です。 5-103 G A

REL SERIES エルボ型 ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド ■ ネジ部がMネジ規格のL型ケーブルグランドです。 テクニカルデータ ■ 電線を垂直に配線で出来ます。 型番目次/ 保護等級 : IP67相当 Photo ■ IP67相当の保護等級です。 INDEX 使用温度範囲 : -20℃～＋80℃ プラスチック 4 ケース 構成内容 1 5 No. 名　称 材　質 キャリング 1 キャップ　　　　 PA66 ケース 2 ゴムブッシュ　　 NBR/PA66 3 3 コネクタ本体　　 PA66 防水・防塵 樹脂ボックス 4 シールワッシャー NBR 5 ナット　　　　　 PA66 防水・防塵 2 アルミ/ ステンレス ボックス 使用例 端子ボックス/ 防水コネクタ/ ケーブル グランド 外観寸法図 アルミサッシ H最大 SW ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ G ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 型番・寸法・標準価格 電池ホルダー/ 電池ボックス/ 型　番 G 適合ケーブル径 コイン電池 H最大 L SW A B 入 数 標準価格（税別）/袋 ● ブラック ネジ規格 取付穴径 最小 最大 REL16- 7B M16×1.5 φ16.1 5 7 45.8 10 22 24.5 20.7 1 / 袋 250 アクセサリー /機構部品 REL16-10B M16×1.5 φ16.1 8 10 45.8 10 22 24.5 20.7 1 / 袋 260 REL20-11B M20×1.5 φ20.1 7 11 52.4 15 27.3 30.8 24.9 1 / 袋 420 カスタム製品 REL20-14B M20×1.5 φ20.1 11 14 52.4 15 27.3 30.8 24.9 1 / 袋 380 REL25-16B M25×1.5 φ25.1 12 16 58 15 33.2 36.8 29.5 1 / 袋 670 REL25-18B M25×1.5 φ25.1 15 18 58 15 33.2 36.8 29.5 1 / 袋 600 技術資料/ 各種ご案内 REL32-22B M32×1.5 φ32.1 18 22 70 15 41 45.7 33.9 1 / 袋 1,020 5-104 L B A

RMH SERIES 多芯型ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ■ ネジ部がMネジ規格のケーブルグランドです。 ／ ■ 1つのケーブルグランドで複数のケーブルを防水することが可能です。 ケ ー ■ IP65相当の保護等級です。 ブ ■ 同じ外径の電線を組み合わせてご使用下さい。 ル グ 一つのケーブルグランドで最大6本の電線が防水可能です。 テクニカルデータ ラ ン 保護等級 : IP65相当 ド 使用温度範囲 : -20℃～＋80℃ 構成内容 型番目次/ Photo No. 名　称 材　質 INDEX 1 キャップ　　　　 PA66（UL94V-2） 2 ゴムブッシュ　　 NBR/PA66（UL94V-2） プラスチック ケース 3 コネクタ本体　　 PA66（UL94V-2） 1 4 シールワッシャー NBR キャリング 5 ナット　　　　　 PA66（UL94V-2） ケース 5 4 防水・防塵 樹脂ボックス 3 防水・防塵 2 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ■ 詳細寸法・CADデータはホームページをご覧下さい。 ケーブル 外観寸法図 グランド L H SW アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 使用例 メタルケース 型番・寸法・標準価格 型　番 G 適合ケーブル径 Raspberry 穴数 L H SW A 入　数 標準価格（税別）/ 袋 Piケース/ ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 Okdo ROCK RMH12-2B RMH12-2S M12×1.5 φ12.2 2.5 3 2 9.4 26 18.9 21.2 1 / 袋 120 ケース RMH12-3B RMH12-3S M12×1.5 φ12.2 2 2.5 3 9.4 26 18.9 21.2 1 / 袋 130 フリーサイズ ケース/ RMH12-4B RMH12-4S M12×1.5 φ12.2 2 2.5 4 9.4 26 18.9 21.2 1 / 袋 160 フリーサイズ RMH16-2B RMH16-2S M16×1.5 φ16.2 3 4 2 15 29 22 24.7 1 / 袋 170 パネル RMH16-3B RMH16-3S M16×1.5 φ16.2 3 4 3 15 29 22 24.7 1 / 袋 180 RMH16-4B RMH16-4S M16×1.5 φ16.2 2 3 4 15 29 22 24.7 1 / 袋 200 ラックケース RMH16-5B RMH16-5S M16×1.5 φ16.2 2 2.5 5 15 29 22 24.7 1 / 袋 240 RMH16-6B RMH16-6S M16×1.5 φ16.2 1.5 2 6 15 29 22 24.7 1 / 袋 240 RMH20-2B RMH20-2S M20×1.5 φ20.2 4.5 6 2 15 34.5 27 30.3 1 / 袋 220 棚板/ ラックパネル RMH20-3B RMH20-3S M20×1.5 φ20.2 4 5 3 15 34.5 27 30.3 1 / 袋 250 RMH20-4B RMH20-4S M20×1.5 φ20.2 4 4.5 4 15 34.5 27 30.3 1 / 袋 260 電池ホルダー/ RMH20-5B RMH20-5S M20×1.5 φ20.2 3 4 5 15 34.5 27 30.3 1 / 袋 290 電池ボックス/ コイン電池 RMH20-6B RMH20-6S M20×1.5 φ20.2 2 3 6 15 34.5 27 30.3 1 / 袋 290 RMH25-2B RMH25-2S M25×1.5 φ25.2 6 8 2 15 37.5 33 37 1 / 袋 260 RMH25-3B RMH25-3S M25×1.5 φ25.2 5 7 3 15 37.5 33 37 1 / 袋 300 アクセサリー /機構部品 RMH25-4B RMH25-4S M25×1.5 φ25.2 4.5 6 4 15 37.5 33 37 1 / 袋 320 RMH25-5B RMH25-5S M25×1.5 φ25.2 4.5 5.5 5 15 37.5 33 37 1 / 袋 340 RMH25-6B RMH25-6S M25×1.5 φ25.2 3 4.5 6 15 37.5 33 37 1 / 袋 340 カスタム製品 RMH32-2B RMH32-2S M32×1.5 φ32.3 8.5 11 2 15 44 42 46.5 1 / 袋 460 RMH32-3B RMH32-3S M32×1.5 φ32.3 9 10 3 15 44 42 46.5 1 / 袋 460 RMH32-4B RMH32-4S M32×1.5 φ32.3 8 9 4 15 44 42 46.5 1 / 袋 470 技術資料/ 各種ご案内 RMH32-5B RMH32-5S M32×1.5 φ32.3 6 8 5 15 44 42 46.5 1 / 袋 490 RMH32-6B RMH32-6S M32×1.5 φ32.3 5.5 7 6 15 44 42 46.5 1 / 袋 490 5-105 G A

RSC SERIES コネクタ付ケーブル用 ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 配線方法動画 ■ スリット入りゴムブッシュで、コネクタ付ケーブルを通線・防水することが出来ます。 型番目次/ コネクタ付きケーブルの配線方法は右のQRコードにて動画をご参照下さい。 Photo INDEX 4 テクニカルデータ プラスチック ケース 保護等級 : IP67相当 使用温度範囲 : -20℃～＋80℃ キャリング ケース 構成内容 No. 名　称 材　質 防水・防塵 樹脂ボックス 1 キャップ　　　　　　　　 PA66（UL94V-2） 2 スリット入りゴムブッシュ シリコンゴム/PA66（UL94V-2） 防水・防塵 アルミ/ 3 コネクタ本体　　　　　　 PA66（UL94V-2） ステンレス ボックス 4 シールワッシャー　　　　 シリコンゴム 端子ボックス/ 5 ナット　　　　　　　　　 PA66（UL94V-2） 防水コネクタ/ ケーブル グランド 1 2 3 5 アルミサッシ ケース アルミ 外観寸法図 フレーム/ ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 ヒートシンク ケース メタルケース L H SW Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル φ ラックケース 棚板/ ラックパネル 型番・寸法・標準価格 電池ホルダー/ 型　番 G 適合ケーブル径 電池ボックス/ L H最大 SW A φ 入　数 標準価格（税別）/袋 コイン電池 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 RSC25-6.5B RSC25-6.5S M25×1.5 φ25.2 5 6.5 15 37.5 33 37 19 1 / 袋 370 アクセサリー RSC25-10.5B RSC25-10.5S M25×1.5 φ25.2 7.5 10.5 15 37.5 33 37 19 1 / 袋 370 /機構部品 RSC32-6.5B RSC32-6.5S M32×1.5 φ32.3 5 6.5 15 44 42 46.5 25 1 / 袋 570 RSC32-10.5B RSC32-10.5S M32×1.5 φ32.3 7.5 10.5 15 44 42 46.5 25 1 / 袋 570 カスタム製品 技術資料/ 各種ご案内 5-106 G A

TWH SERIES ヘッド交換型トルクレンチ 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ■ ヘッド交換型のトルクレンチです。 ン ■ ケーブルグランドを一定のトルクで締め付ける際にご利用下さい。 ド ■ 別売りのオープンヘッド（スパナヘッド）TWEシリーズと併せてご利用下さい。 型番目次/ 型番・寸法・標準価格 Photo INDEX 型　番 全　長 トルク調整範囲（N・ｍ） 最小目盛（N・m） 標準価格（税別） TWH0.5-5 215 0.5～5.0 0.05 ▲8,930 プラスチック ケース ▲は値上げした製品です。 注記事項 キャリング ケース トルクレンチはRoHS規制対象外製品です。 海外メーカーのOEM品です。JIS規格の製品ではない為、校正や検査成績書等の対応は行っておりません。 防水・防塵 締め付け確認は低い値（参考値1/2）から行い、実際に使用するケーブルおよび、取付部において適正な締付トルクを設定して下さい。 樹脂ボックス 弊社ホームページ、もしくは製品に添付されている取扱説明書を、ご使用前に必ずお読みの上、正しく安全にご使用下さい。 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ TWE SERIES ヘッド交換型オープンヘッド ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ■ TWHシリーズ専用の交換型オープンヘッドです。 ■ 使用するケーブルグランドのサイズに合わせて選定して下さい。 ラックケース 型番・寸法・標準価格 棚板/ 型　番 二面幅 w t 標準価格（税別） 型　番 二面幅 w t 標準価格（税別） ラックパネル TWE- 8 8 27 6 ▲2,110 TWE-22 22 52 10 ▲3,300 TWE- 9 9 27 6 ▲2,110 TWE-23 23 53 11 ▲4,510 電池ホルダー/ 電池ボックス/ TWE-11 11 27 6 ▲2,110 TWE-24 24 55 11 ▲4,510 コイン電池 TWE-12 12 30 6 ▲2,110 TWE-27 27 58 13 ▲5,100 TWE-13 13 31 6 ▲2,110 TWE-29 29 58 13 ▲5,390 アクセサリー /機構部品 TWE-15 15 40 9 ▲2,410 TWE-30 30 65 14 ▲5,390 TWE-16 16 40 9 ▲2,410 TWE-32 32 65 14 ▲5,390 TWE-17 17 41 9 ▲2,410 TWE-33 33 65 14 ▲6,880 カスタム製品 TWE-18 18 42 9 ▲2,410 TWE-34 34 70 15 ▲6,880 TWE-19 19 42 10 ▲2,700 TWE-36 36 72 15 ▲6,880 技術資料/ TWE-21 21 47 10 ▲3,300 各種ご案内 ▲は値上げした製品です。 注記事項　オープンヘッドはRoHS規制対象外製品です。 ▲は値上げした製品です。 5-115 t w
