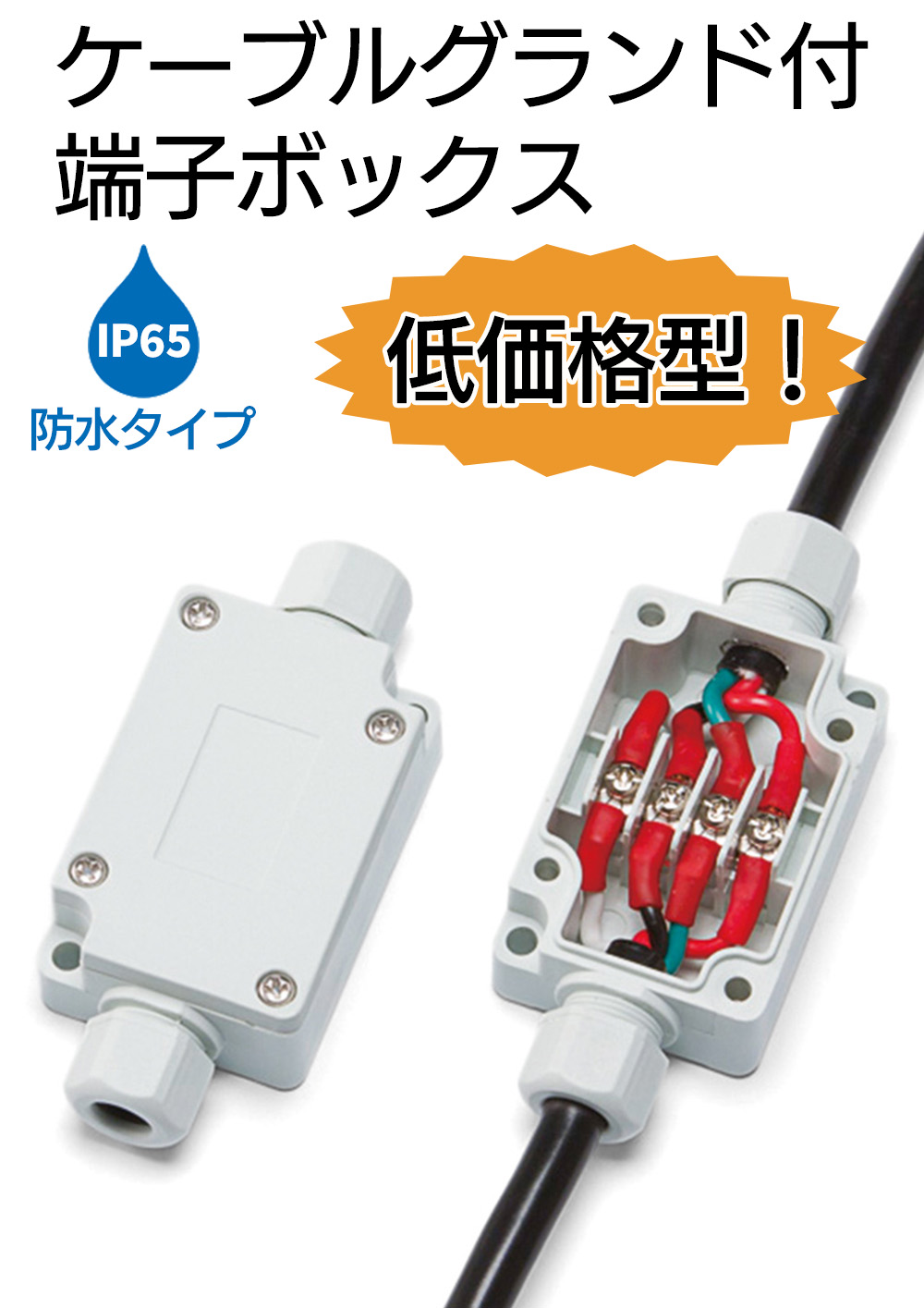

【低価格型！】ケーブルグランド付端子ボックス TMCシリーズ

TMC SERIES 防水・防塵ケーブルグランド付端子ボックス 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo INDEX プラスチック ケース ■ ケーブルグランドと端子台が一体構造の端子ボックスです。 テクニカルデータ ■ 産業設備・工作機械の電力ケーブル接続端子箱、モーターの中継、センサーの中継に最適です。 保護等級 : IP65 キャリング ■ 保護等級はIP65、ボックスの材質は耐油性に優れたPBT樹脂製です。 使用温度範囲 : −20℃～+75℃ ケース ■ 端子台は3P・4P・6Pの3タイプが選択可能です。 カバー締付トルク : 0.5N・m 防水・防塵 ■ ケーブル用ゴムブッシュはφ5、φ7.4の2種類が各2ヶ付属しています。 樹脂ボックス 適合圧着端子 R1.25-3 防水・防塵 アルミ/ ステンレス φ3.2 ボックス 2 端子ボックス/ 防水コネクタ/ 7 ケーブル グランド 6 1 アルミサッシ 5 ケース 3 MAX 2.85 MIN 4.5 アルミ フレーム/ ヒートシンク 端子台定格・仕様 ケース 定格電圧　　　 250V 定格電流　　　 15A メタルケース 4 8 定格適合電線　 1.25mm2 Raspberry 標準締付トルク 0.5N・m Piケース/ 構成内容 Okdo ROCK ケース No. 名　称 個　数 材　質 色 /表面処理 フリーサイズ 1 トップカバー　 1 PBT樹脂（UL94V-0） ライトグレー　 ケース/ フリーサイズ 2 ボディー　　　 1 PBT樹脂（UL94V-0） ライトグレー　 パネル 3 キャップ　　　 2 PBT樹脂（UL94V-0） ライトグレー　 4 ゴムブッシュ　 各2 計4 EPDM ブラック　　　 ラックケース 5 ガスケット　　 1 ポリウレタン ブラック　　　 6 導電板　　　　 3～6 真ちゅう ニッケルメッキ 棚板/ ラックパネル 7 端子ビス　　　 3～6 鉄（M3） ニッケルメッキ 8 カバー取付ビス 4 ステンレス（M3） 無処理　　　　 電池ホルダー/ 電池ボックス/ コイン電池 オプション部品（別売） アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 ショートバー　SBRシリーズ　P5−16 φ9 ゴムブッシュ　RB-9　P5−12 5 -7 MAX 5.7

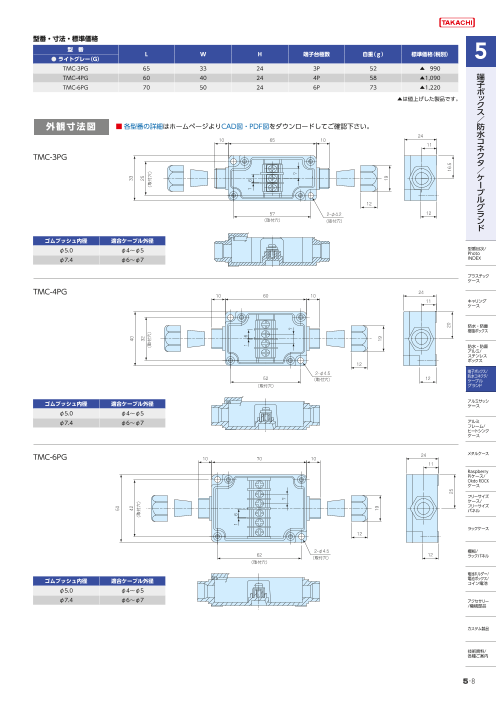

型番・寸法・標準価格 型　番 L W H 端子台極数 自重（ｇ） 標準価格（税別） ● ライトグレー（G） TMC-3PG 65 33 24 3P 52 ▲ 990 TMC-4PG 60 40 24 4P 58 ▲1,090 端 TMC-6PG 70 50 24 6P 73 ▲1,220 子 ボ ▲は値上げした製品です。 ッ ク ス ／ 外観寸法図 ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 防 24 水 10 65 10 11 コ ネ TMC-3PG ク タ ／ ケ ー ブ ル 12 グ 57 2-φ4.2 12 ラ （取付穴） (取付穴） ン ド ゴムブッシュ内径 適合ケーブル外径 φ5.0 φ4～φ5 型番目次/ Photo φ7.4 φ6～φ7 INDEX プラスチック ケース TMC-4PG 24 10 60 10 11 キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 12 2-φ4.5 端子ボックス/ 52 防水コネクタ/ （取付穴） 12 ケーブル （取付穴） グランド ゴムブッシュ内径 適合ケーブル外径 アルミサッシ ケース φ5.0 φ4～φ5 φ7.4 φ6～φ7 アルミ フレーム/ ヒートシンク ケース TMC-6PG 24 メタルケース 10 70 10 11 Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 12 2-φ4.5 棚板/ 62 12 （取付穴） ラックパネル （取付穴） 電池ホルダー/ ゴムブッシュ内径 適合ケーブル外径 電池ボックス/ コイン電池 φ5.0 φ4～φ5 φ7.4 φ6～φ7 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -8 50 42 40 33 (取付穴） 32 25 (取付穴） (取付穴） 1 6 1 6 1 6 7 7 7 19 19 19 25 20 16.5

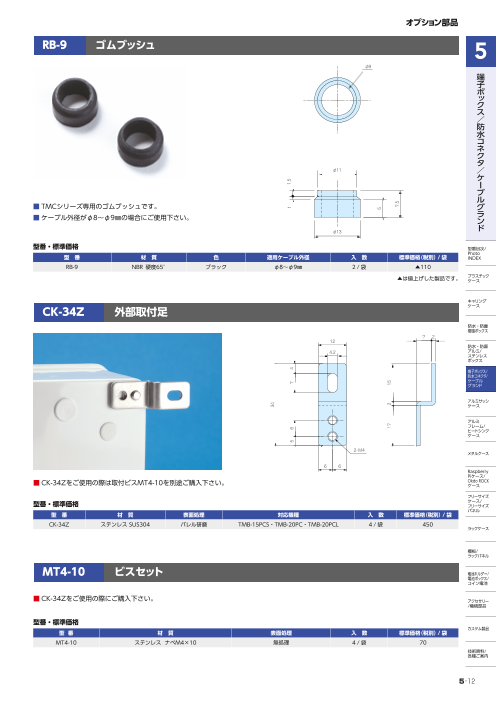

オプション部品 RB-9 ゴムブッシュ φ9 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ φ11 ／ ケ ー ブ ル ■ TMCシリーズ専用のゴムブッシュです。 グ ■ ケーブル外径がφ8～φ9㎜の場合にご使用下さい。 ラ ン φ13 ド 型番・標準価格 型番目次/ Photo 型　番 材　質 色 適用ケーブル外径 入　数 標準価格（税別）/袋 INDEX RB-9 NBR 硬度65° ブラック φ8～φ9㎜ 2 / 袋 ▲110 ▲は値上げした製品です。 プラスチック ケース キャリング ケース CK-34Z 外部取付足 防水・防塵 樹脂ボックス 7 2 12 防水・防塵 4.2 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 2-M4 メタルケース 6 6 Raspberry Piケース/ ■ CK-34Zをご使用の際は取付ビスMT4-10を別途ご購入下さい。 Okdo ROCK ケース フリーサイズ 型番・標準価格 ケース/ フリーサイズ パネル 型　番 材　質 表面処理 対応機種 入　数 標準価格（税別）/袋 CK-34Z ステンレス SUS304 バレル研磨 TMB-15PCS・TMB-20PC・TMB-20PCL 4 / 袋 450 ラックケース 棚板/ ラックパネル MT4-10 ビスセット 電池ホルダー/ 電池ボックス/ コイン電池 ■ CK-34Zをご使用の際にご購入下さい。 アクセサリー /機構部品 型番・標準価格 カスタム製品 型 番 材　質 表面処理 入　数 標準価格（税別）/袋 MT4-10 ステンレス ナベM4×10 無処理 4 / 袋 70 技術資料/ 各種ご案内 5 -12 34 5 6 7 4 1 1.5 5 17 2 15 7.5

オプション部品 SBR SERIES ショートバー 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル ■ コモン配線に便利な渡り金具です。 グ ラ ■ SBR70-10P、SBR85-10P、SBR95-20P、SBR95-20Nはニッパーなどで必要な極数に切断することが出来ます。 ン ■ PVC製の被覆付きです。SBR95-20は被覆付きのSBR95-20Pと、被覆無しのSBR95-20Nから選択可能です。 ド ■ 型番により対応機種が異なりますので、下記対応表をご覧の上ご使用下さい。 型番目次/ Photo INDEX プラスチック SBR70-2P SBR70-10P SBR85-2P SBR85-10P ケース 12.8 68.8 15 83 キャリング 5.8 5.8 6.5 6.5 ケース 3.1 3.1 3.7 3.7 防水・防塵 樹脂ボックス 防水・防塵 被覆付き 被覆付き 被覆付き 被覆付き アルミ/ 7 7 8.5 8.5 ステンレス ボックス 端子ボックス/ 防水コネクタ/ SBR95-20P SBR95-20N ケーブル グランド 188.9 188.9 7 7 アルミサッシ ケース 4.5 9.5 4.5 9.5 アルミ フレーム/ ヒートシンク ケース 被覆付き 被覆無し メタルケース ショートバー対応表 Raspberry Piケース/ Okdo ROCK 型　番 極　数 端子ピッチ 対応機種 ケース SBR70- 2P 2P 7.0㎜用 TMCシリーズ フリーサイズ ケース/ SBR70-10P 10P 7.0㎜用 TMCシリーズ フリーサイズ パネル SBR85- 2P 2P 8.6㎜用 TMB-20PC、TMA-20P-AS、TMA-30P-AS SBR85-10P 10P 8.6㎜用 TMB-20PC、TMA-20P-AS、TMA-30P-AS ラックケース SBR95-20P 20P 9.6㎜用 TMB・TMAシリーズ（TMB-20PC、TMA-20P-AS・30P-ASは除く） SBR95-20N 20P 9.6㎜用 TMB・TMAシリーズ（TMB-20PC、TMA-20P-AS・30P-ASは除く） 棚板/ ラックパネル 型番・標準価格 ■ 入数に違いがございます。ご注意下さい。 電池ホルダー/ 型　番 極　数 材　質 表面処理 被覆の有無 入　数 標準価格（税別）/袋 電池ボックス/ コイン電池 SBR70- 2P 2P 黄銅 ニッケルメッキ 被覆付き 10 / 袋 800 SBR70-10P 10P 黄銅 ニッケルメッキ 被覆付き 1 / 袋 350 アクセサリー SBR85- 2P 2P 黄銅 ニッケルメッキ 被覆付き 10 / 袋 1,790 /機構部品 SBR85-10P 10P 黄銅 ニッケルメッキ 被覆付き 1 / 袋 440 SBR95-20P 20P 黄銅 ニッケルメッキ 被覆付き 1 / 袋 ▲650 カスタム製品 SBR95-20N 20P 黄銅 ニッケルメッキ 被覆無し 1 / 袋 ▲450 ▲は値上げした製品です。 技術資料/ 各種ご案内 5 -16 17.2 17.7 （12.5） （13.5） 17.7 （13.5） 16.5 20.6 12.5 （16.6） 20.6 （16.6）

防水･防塵関連技術資料 端 子 ボ IPとはJIS C 0920：2003又は、IEC 60529に基づいて規定された固形異 ッ ク ス IP 物、水に対する電気機器、キャビネットの保護等級を記号で表したものです。 ／ とは 防 水 コ IP ネ ク タ ／ ケ 第一特性数字 第二特性数字 ー ブ ル グ 数字 器具に対する保護の内容 人体に対する保護の内容 （外来固形物の侵入に対して） 数字 器具に対する保護の内容 （危険な部分への接近に対して） （水の浸入に対して有害な影響を受けない） ラ ン ［防じん形］粉塵が内部 ド 5 に侵入する事を防止す 放出部ノズル径φ6.3、12.5ℓ/min る。若干の粉塵の侵入 があっても正常な運転 5 であらゆる方向から外皮表面積1㎡ 当り1分間のべ少なくとも3分間以 型番目次/ Photo を阻害しない。 ※1 1.0 上散水する。 INDEX 針金での危険な部分への接 プラスチック ケース 6 ［耐じん形］ 近に対して保護されている。 放出部ノズル径φ12.5、100ℓ/min 粉塵が内部に侵入 （針金／直径1.0mm　長さ100mm） しない。 6 であらゆる方向から外皮表面積1㎡ 当り1分間のべ少なくとも3分間以 上散水する。 キャリング ケース ※1 第一特性数字5は以下2つのカテゴリーに分かれています。 カテゴリー1 ： 内部が負圧の状態で粉塵侵入を防止。 防水・防塵 カテゴリー2 ： 内部が負圧にならない状態で粉塵侵入を防止。 樹脂ボックス (負圧＝内側に向けて引っ張る力) 7 1M 水深1mに30分間水没する。 TAKACHIではカテゴリー2の表記をして区別しています。 防水・防塵 アルミ/ 90° ステンレス 60° スチームジェット（80～100バレ ボックス 69K ル／温度80℃±5℃）を0°、30°、 30° 端子ボックス/ 60°、90°で100mm～150mmの 防水コネクタ/ 距離から、30秒間噴射を5回くり 8 IPX7より厳しい条件下で継続的に 水中に沈めても有害な影響を受け ケーブル 0° ない。 グランド 返し、有害な影響を受けない。 アルミサッシ ケース 準拠規格の説明 アルミ フレーム/ ヒートシンク ケース メトリックケーブルグランドの性能要求事項を規定した規格です。 EN50262 Var.A ネジ・取付穴サイズ、ケーブル保持力・引張強度、耐衝撃性、絶縁抵抗、電流試験、固形物・水からの保護等について規定し ています。 メタルケース 電気・機械製品、筐体がどの程度異物（鋼球・銅線・塵埃・水など）の進入を防げるか、その保護の度合いを等級で表した規 Raspberry EN60529 格です。 Piケース/ 詳細は上記 IPについての説明をご参照下さい。 Okdo ROCK ケース 低電圧回路の接続機器・端子の性能要求事項を規定した規格です。 フリーサイズ EN60998 接続構造、耐電圧、定格電流、絶縁抵抗、空間及び沿面絶縁距離、機械的強度、耐熱、固形物・水からの保護などについて ケース/ フリーサイズ 規定しています。THB型防水コネクタはEN60998-2-1(ネジ式接続機器の規格)についても取得しております。 パネル コネクタの安全要求事項、関連試験を規定した規格です。 EN61984 コネクタ接続構造、定格電圧、定格電流、インパルス耐電圧、絶縁耐力、遮断容量、アース、空間及び沿面絶縁距離、感電に ラックケース 対する保護、機械的強度、ネジ締付トルク、ケーブル固定・曲げテスト、耐熱、固形物・水からの保護などについて規定して います。 棚板/ 電機設備用ケーブルグランドに必要な性能を規定した規格です。 ラックパネル IEC62444 Var.A ネジ・取付穴サイズ、ケーブル保持力・引張強度、耐衝撃性、電気的特性、電流試験、固形物・水からの保護、EMC(電磁波 が外部機器・人体に害を与えない事） 等について規定しています。 電池ホルダー/ 電池ボックス/ コイン電池 端子ボックス・防水コネクタ・ケーブルグランド使用上の注意 アクセサリー /機構部品 ● 屋外設置の際、直射日光のあたる場所は製品寿命を著しく低下させます。 直射日光の当たらない場所で設置を推奨します。 ● 常時水没環境でのご利用は出来ません。 カスタム製品 ● 樹脂製品は、機械油、切削油、洗剤、溶剤、ネジロック、塗料等の影響により割れが発生する事がございますので、薬品銘柄ごとに試験にてご 確認の上、樹脂に影響を及ぼさないものをご選択下さい。 ● ケーブルグランドの締付トルクはケーブル径・ケーブル被覆の硬さ等により異なります。ケーブルを引っ張り、動かなくなるまで締めつけて下 技術資料/ 各種ご案内 さい。 過剰な力で締めつけると破損する事がございます。 ● 電源電圧の印加中は感電の恐れがありますので、端子部に触れないで下さい。又、電線の接続や取り外しは電源を切って行って下さい。 5-117
