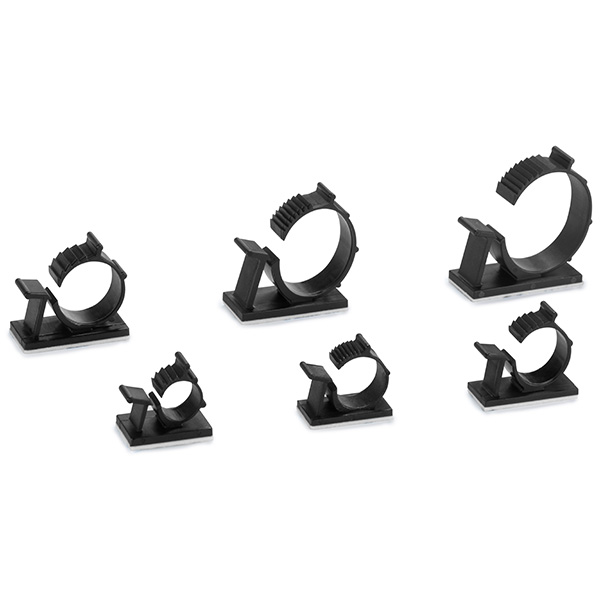

ケーブルクランプ ACCシリーズ

ACC SERIES ケーブルクランプ ■ ケーブルを定位置に固定出来る接着テープ付ケーブルクランプです。 ■ 各適合ケーブル径の範囲内でクランプ位置が調整可能です。 ■ 強力な接着テープを使用していますので、一度貼り付けた後、再度貼り付けることは困難です。 ■ 下記図面は代表共通図です。各型番の詳細はホームページよりPDF図をダウンロードして確認下さい。 C 型番・寸法・標準価格 ■ 材質 / 色：PA66（UL94V-2）/ ブラック 型　番 A B C D（適合ケーブル径） 自重（g） 入数 標準価格 （税別） / 袋 ACC-1B 24.8 18.8 10.2 7.9～10.0 2.4（1個） 10 / 袋 310 ACC-2B 25.4 15 10 11.0～13.3 2.0（1個） 10 / 袋 310 φD ACC-2AB 30.2 15 10 11.9～14.3 2.3（1個） 10 / 袋 310 ACC-3B 34.4 18.8 12.7 14.7～18.2 4.0（1個） 10 / 袋 410 ACC-4B 36 19 12.7 19.0～22.0 5.0（1個） 10 / 袋 450 A B ACC-5B 39.8 19.8 13 22.0～26.5 6.0（1個） 10 / 袋 510 SWPL SERIES 電源ケーブル保持クランプ ■ 電源ケーブル抜け止め用ケーブルクランプです。 ■ 各適合サイズ範囲内でクランプ位置が調整可能です。 ■ 抜け止めパーツ取付はパネル部放熱穴に取付可能な場合と穴加工が必要な場合があります。 ■ 穴加工の場合は取付穴寸法はΦ4.8mm、対応取付板厚は0.8～2.0mmです。 ■ ケーブルへのクランプ箇所は断線などに影響のないところを選び、クランプして下さい。 ■ 下記図面は代表共通図です。各型番の詳細はホームページよりPDF図をダウンロードして確認下さい。 クランプ本体 抜け止め C 91.25 φD 型番・寸法・標準価格 ■ 材質 / 色：PA66（UL94V-2）/ ブラック 型　番 A B C D （適合ケーブル径） 自重（g） 入数 標準価格 （税別） / 袋 SWPL- 14B 24.9 15.9 11 8.0～12.5 2.6（1個） 5 / 袋 390 A B SWPL- 1B 22.5 16.1 12.1 12.5～14.5 2.7（1個） 5 / 袋 390 2 14.4 6 1.2

FCU SERIES フラットケーブルクランプ ■ フラットケーブルやバラ線を整理出来るワンタッチ型接着テープ付ケーブルクランプです。 ■ ケーブルのサイズに合わせて巾・高さを選ぶことが可能です。 ■ 強力な接着テープを使用していますので、一度貼り付けた後、再度貼り付けることは困難です。 ■ 下記図面は代表共通図です。各型番の詳細はホームページよりPDF図をダウンロードして確認下さい。 a A 型番・寸法・標準価格 ■ 材質 / 色：PA66（UL94V-2）/ ブラック ケーブル有効寸法 型　番 A B 自重（g） 入数 標準価格 a（巾） h（高さ） （税別） / 袋 FCU- 12B 26.2 10 16.7 10.6 1.0（1個） 10 / 袋 250 FCU- 7B 28 10 19 2 0.9（1個） 10 / 袋 250 FCU- 9B 30.7 18.8 20.7 14.5 2.6（1個） 10 / 袋 320 FCU- 4B 35.8 12.5 26.7 6 2.1（1個） 10 / 袋 320 FCU- 3B 36 15 26.7 11.8 2.6（1個） 10 / 袋 400 FCU- 1B 40.7 12.7 31.2 3.7 2.3（1個） 10 / 袋 330 FCU- 15B 41 12.7 32 10.2 2.4（1個） 10 / 袋 410 FCU- 13B 59 12.7 49.8 6.5 3.2（1個） 10 / 袋 410 FCU- 14B 66.7 15 53.2 16 5.7（1個） 10 / 袋 550 FCU- 8B 72.3 12.9 62.7 4.7 4.2（1個） 10 / 袋 470 1 h B
