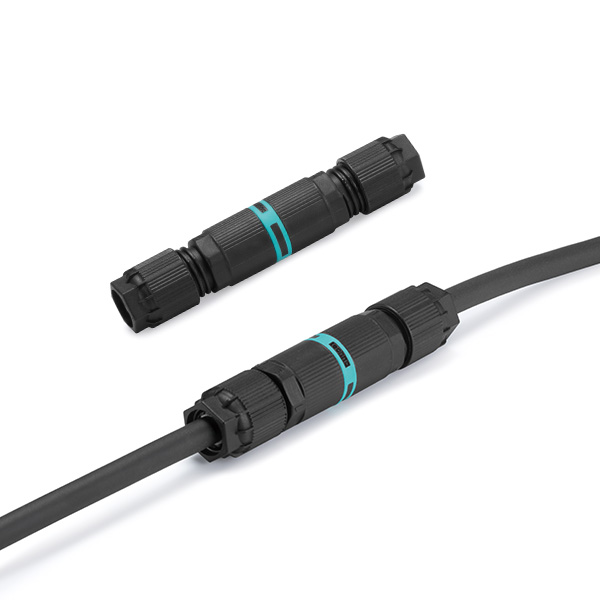

φ14mm、全長76mmのコンパクトサイズの防水コネクタ。結線方式はネジ式で手軽に作業が出来ます。
φ14mm、全長76mmのコンパクトサイズ。
適合ケーブル径はφ5.4～φ7.9、端子極数は2P。
結線方式はネジ式で手軽に作業が出来ます。
【スペック】
保護等級 : IP68 2m/24h（水深2ｍに24時間相当の防水試験クリア）
使用温度範囲 : -40℃～＋125℃
【定格・仕様】
定格電圧：500V AC
定格電流：10A
適合電線：より線0.25mm～1.5mm
このカタログについて
| ドキュメント名 | 極細サイズ！ IP68マイクロ防水コネクタ THB395-2P - タカチ電機工業 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 833.9Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社タカチ電機工業 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
THB395 SERIES マイクロ防水中継コネクタ
■ ケーブルグランドと端子台が一体構造でコンパクトな防水中継コネクタです。 テクニカルデータ
■ 結線方式はネジ式で手軽に作業が出来ます。 保護等級 : IP68 2m/24h
■ 端子部は2Pです。 水深2ｍに24時間相当の防水試験クリア
使用温度範囲 : -40℃～＋125℃
EN60529 EN60998に準拠
定格・仕様
定格電圧 500V AC
定格電流 10A
適合電線 より線 0.25㎜2～1.5㎜2
2 1 3
構成内容 ■ PA66GF =「 ポリアミド66グラスファイバー入り」の略称
No. 名 称 個 数 材 質 色 / 表面処理
1 端子部本体 1 PA66GF (UL94V-0) ・ TPE ブラック・グリーン
2 ケーブルグランド 2 PA66 (UL94V-0) ブラック
3 ゴムブッシュ 2 TPE グリーン
- 端子 2 真ちゅう ニッケルメッキ
- 端子ネジ 4 鉄 亜鉛メッキ
1
Page2
オプション部品（別売）
ゴムブッシュ 締付工具
P5 P5

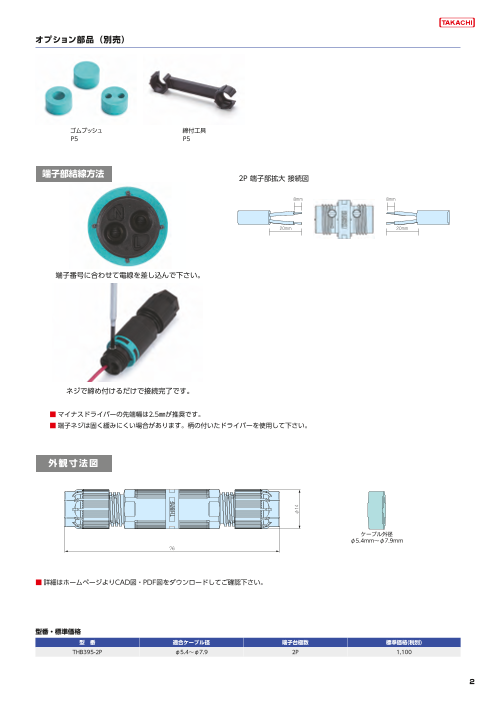

端子部結線方法 2P 端子部拡大 接続図
8mm 8mm
20mm 20mm
端子番号に合わせて電線を差し込んで下さい。
ネジで締め付けるだけで接続完了です。
■ マイナスドライバーの先端幅は2.5㎜が推奨です。
■ 端子ネジは固く緩みにくい場合があります。柄の付いたドライバーを使用して下さい。
外観寸法図
ケーブル外径
φ5.4mm～φ7.9mm
76
■ 詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。
型番・標準価格
型 番 適合ケーブル径 端子台極数 標準価格(税別)
THB395-2P φ5.4～φ7.9 2P 1,100
2
φ14
Page3

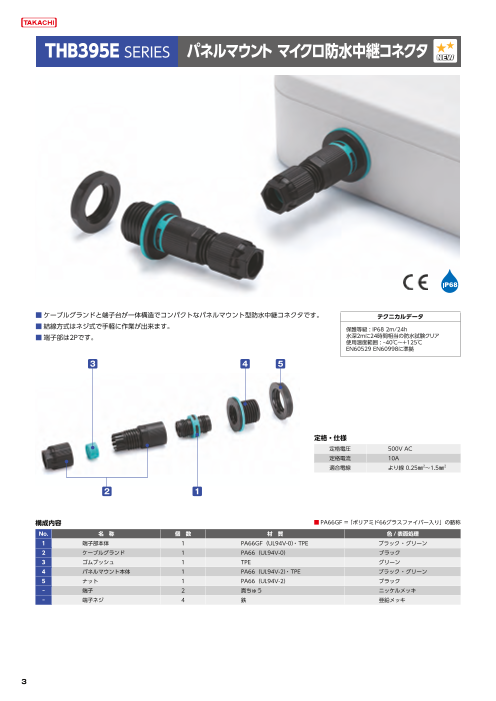

THB395E SERIES パネルマウント マイクロ防水中継コネクタ
■ ケーブルグランドと端子台が一体構造でコンパクトなパネルマウント型防水中継コネクタです。 テクニカルデータ
■ 結線方式はネジ式で手軽に作業が出来ます。 保護等級 : IP68 2m/24h
■ 端子部は2Pです。 水深2ｍに24時間相当の防水試験クリア
使用温度範囲 : -40℃～＋125℃
EN60529 EN60998に準拠
3 4 5
定格・仕様
定格電圧 500V AC
定格電流 10A
適合電線 より線 0.25㎜2～1.5㎜2
2 1
構成内容 ■ PA66GF =「 ポリアミド66グラスファイバー入り」の略称
No. 名 称 個 数 材 質 色 / 表面処理
1 端子部本体 1 PA66GF（UL94V-0）・ TPE ブラック ・ グリーン
2 ケーブルグランド 1 PA66（UL94V-0） ブラック
3 ゴムブッシュ 1 TPE グリーン
4 パネルマウント本体 1 PA66（UL94V-2）・ TPE ブラック ・ グリーン
5 ナット 1 PA66（UL94V-2） ブラック
- 端子 2 真ちゅう ニッケルメッキ
- 端子ネジ 4 鉄 亜鉛メッキ
3
Page4
オプション部品（別売）
ゴムブッシュ 締付工具
P5 P5
端子部結線方法 2P 端子部拡大 接続図
8mm 8mm
20mm 20mm
端子番号に合わせて電線を差し込んで下さい。
ネジで締め付けるだけで接続完了です。
■ マイナスドライバーの先端幅は2.5㎜が推奨です。
■ 端子ネジは固く緩みにくい場合があります。柄の付いたドライバーを使用して下さい。
外観寸法図
1.5
取付穴寸法
φ15.8
14.2 5 13.5 42
■ 詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。
型番・標準価格
型 番 適合ケーブル径 端子台極数 標準価格(税別)
THB395E-2P φ5.4～φ7.9 2P 1,100
4
24
15.5
φ14
φ21
8.1
φ
Page5
THB395・THB395E用 ゴムブッシュ
使用例
型番・寸法・標準価格
型 番 外 観 適合ケーブル外径 入 数 材 質 標準価格（税別）/ 袋
6000473GT φ3.0～φ5.0 10 / 袋 TPE 990
NEW 6000729GT φ2.2～φ2.7 10 / 袋 TPE 960
※
NEW 6000735GT ブラインドブッシュ 10 / 袋 TPE 960
※反対側に凹形状があります。
THB395・THB395E用 締付工具
使用例
■ ケーブルグランド部のキャップの締付が確実に行える専用工具です。
■ ケーブルが動かなくなるまで締付けて下さい。
型番・標準価格 ■ PA66GF =「 ポリアミド66グラスファイバー入り」の略称
型 番 適合機種 材 質 標準価格（税別）
6000462KC THB395・THB395E PA66GF / ブラック 240
5
