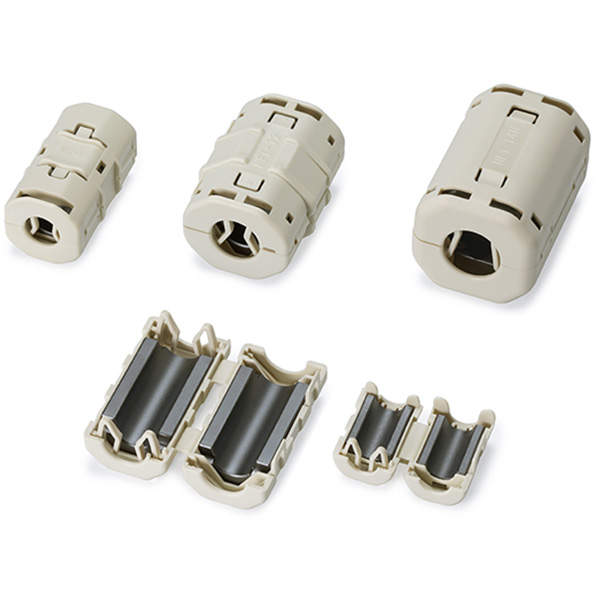

ワンタッチ分割スリーブコア NFTシリーズ

NFT SERIES ワンタッチ分割スリーブコア ■インピーダンス特性 電線仕様：2UEW（φ0.65mm） 電線仕様：2UEW（φ0.65mm） 電線仕様：AWG26（7本/φ0.16mm） 1T=100mm 1T=100mm 1T=100mm NFT-4 2T=150mm NFT-8 2T=200mm NFT-14N 2T=200mm 10000 3T=220mm 10000 3T=300mm 10000 3T=300mm 3T 1000 1000 3T 1000 3T 2T 2T 2T 1T 100 100 1T 100 1T 10 10 10 ■ 環境対策としてフェライト素材から有害な物質を除去したク 1 リーンフェライトコアを使用しております。（P4下段参照） 1 10 100 500 1 1 10 100 500 1 1 1 10 100 500 1 周波数(MHz) 周波数(MHz) 周波数(MHz) ■ 樹脂ケースは、ノンハロゲンタイプのUL94V-0認定材料を使 構成内容 用しております。 名　称 個　数 材　質 色 ■ ケーブル保持機能は樹脂ケースを嵌合することにより、ケーブ ワンタッチケース 1 PA（UL94V-0） ライトグレー　 ルの被覆を傷めずにソフトに保持します。 分割コア　　　　 1セット クリーンフェライト ガンメタリック ■ ケーブル保持機能は、バラ線を装着した際でも樹脂ケース嵌 合時に電線をフェラAイトコアに挟みCづらい構造となっています。 型番・寸法・標準価格 ■ 環境対策とローコストを実現した製品です。 最低インピーダンス（Ω） 型　番 A B C 適応ケーブル 自重（g）標準価格 NFT-7S A C 25MHz 100MHz （税別） A C NFT- 4 13.7 12.9 29.9 75 155 ～φ 4.5以下 8.5 170 NFT- 6 17.8 15 35.9 100 182 ～φ 6.5以下 17.5 200 NEW NFT- 7S 15.8 15.9 23.4 50 90 ～φ 7.0以下 7.8 220 A C NFT- 8 21.2 20.8 39.1 95 190 ～φ 8.5以下 25.1 220 NFT-10 NEW NFT- 9S 22.3 22.1 38.4 95 170 ～φ 9.5以下 29 390 A C NEW NFT-10 22.7 21.3 42 90 175 ～φ10.5以下 33.5 340 A C NEW NFT-11 34.3 31.8 40.5 188 298 ～φ11.0以下 106.5 850 NFT-12 31.7 27.9 42 100 190 ～φ12.5以下 55.3 400 NEW NFT-13S 31.6 31.2 38.4 115 190 ～φ13.5以下 71.5 730 NEW NFT-14N 32.7 33.5 47.4 145 245 ～φ14.5以下 102.5 1,180 NFT-14N ■ 表記インピーダンス値は1T時の最低値です。別途に参考実測データを用意しております。 ■ インピーダンス値は線材の径、巻数および磁気飽和等で変化しますのでご注意下さい。 A C A C A C FBS-1T NFT・TFT用バンド支持具 3 4.5 ■ 取付方法 1 1.2 4 3.2 バンド支持具 ■ NFTシリーズ・TFT-274015Sを配線ケーブルに固定結束する時 にご利用いただけます。 型番・標準価格 ■ 予め配線ケーブル側に付ける方法とトロイダルコアケース側に付 ける方法、どちらの使用方法でもご利用いただけます。 型　番 タ イ プ 自重（g） 標準価格（税別） ■ コアケースへの取付け方は開いたケースの切り欠き部へ挿入して FBS-1T バンド固定タイプ 0.1 90 下さい。 ■ 材質 / 色：PA66（UL94V-0）/ ライトグレー ■ NFT-8、-10、-11、-12、TFT-274015Sにご使用いただけます。 1 B B B B B B B B B （13.6） インピーダンス（Ω） 9 5.4 3.4 インピーダンス（Ω） インピーダンス（Ω）

TFN・TFT SERIES ワンタッチ分割トロイダルコア ■インピーダンス特性 電線仕様：2UEW（φ0.65mm） 電線仕様：2UE（W φ0.65mm） 電線仕様：2UE（W φ0.65mm） 1T=100mm 1T=100mm TFN－081813 1T=100mm 2T=120mm 3T=170mm TFN－112514 2T=140mm TFN－152613 2T=140mm 10000 3T=200mm 10000 3T=200mm 10000 1000 1000 3T 3T 1000 3T 2T 2T 2T 100 1T 100 1T 100 1T 10 10 10 1 1 1 1 10 100 500 1 10 100 500 1 10 100 500 ■ 環境対策としてフェライト素材から有害な物質を除去したク 周波数(MHz) 周波数(MHz) 周波数(MHz) リーンフェライトコアを使用しております。（P4下段参照） 構成内容 ■ 樹脂ケースは、ノンハロゲンタイプのUL94V-0認定材料を使 名　称 個　数 材　質 色 用しております。 ワンタッチケース 1 PA（UL94V-0） ライトグレー　 ■ 機器への固定も出来る構造をもちながらシンプルな省スペー 分割コア　　　　 1セット クリーンフェライト ガンメタリック ス型になっております。 ■ 機器への固定具はビス止め、粘着テープ止めの特長あるオプ 型番・寸法・標準価格 ションパーツが用意されております。 最低インピーダンス（Ω） 型　番 A B C D E 適応ケーブル 自重（g） 標準価格 ■ ケーブルに固定結束する場合に結束バンド用のバンド支持具は 25MHz 100MHz （税別） TFT-274015Sを除きケースと一体になっております。 TFN-081610 19.2 7.6 15.1 16.6 19.7 44 82 ～φ 7.5以下 9 210 ■ 環境対策とローコストを実現した製品です。 TFN-081813 21.7 8 18 20.1 22.5 66 120 ～φ 7.5以下 15 240 TFN-102010 24.1 9.9 15 16.8 19.6 46 90 ～φ 8.8以下 15 240 電線の挟み込み発生 電線の挟み込みなし E Wire caught in cover Wire clear of cover TFN-112514 28.7 11.4 20.2 21.9 25.2 73 125 ～φ10.8以下 31 300 D A TFN-152613 30 15 19.2 21 24.3 52 92 ～φ13.5以下 26 280 C B TFT-274015S 43.8 27.4 20.7 － － 40 75 ～φ26.5以下 57 930 ■ 表記インピーダンス値は1T時の最低値です。別途に参考実測データを用意しております。 ■ インピーダンス値は線材の径、巻数および磁気飽和等で変化しますのでご注意下さい。 従来品 TFNシリーズ Conventional equivalent TFN series ■ TFT-274015Sは、固定具取付の機構はありません。 TFB SERIES TFN用固定具 ■ 取付方法 3.2 24 2.9 4 6 固定具（ビス止め・粘着テープタイプ） ■トロイダルコアケースの本体をワンタッチで取付け取外しが出 来る上に前後、左右、上下の力がかかっても容易には本体が 型番・標準価格 外れません。 型　番 タ イ プ 自重（g） 標準価格（税別） ■ 厚み、幅もコンパクト設計で省スペース型です。 TFB-2024M3 M3ビス止めタイプ 　 1.5 90 ■ 本体ケースを配線ケーブルにクランプした状態で取付けが出 TFB-2024A　 t1.0両面テープタイプ 2 120 来、取付けた状態で本体ケースの開閉が出来ます。 ■ 材質 / 色：PA66（UL94V-0）/ ライトグレー ■ TFNシリーズにご使用いただけます。 ※TFT-274015Sにはご使用いただけません。 2 インピーダンス（Ω） 3.7 9.6 20 インピーダンス（Ω） インピーダンス（Ω）

NFT-20-20DK ワンタッチ分割スリーブコア 電線仕様：2UEW（φ0.65mm） 1T=120mm NFT-20-20DK 2T=250mm10000 3T=370mm 3T 1000 2T 1T 100 10 1 1 10 100 500 1 周波数(MHz) ■ バラ線装着時でも樹脂ケース嵌合時に電線をフェライトコアに挟みづらい構造となっています。 ■ 高透磁率NiZnコアを使用することにより、低周波数帯域の減衰特性を向上しました。 ■ オプションパーツ(NFTF-20-M4)により、固定が可能です。 構成内容 58.2 名　称 個　数 材　質 色 42 51.4 ワンタッチケース 1 PA（UL94V-0） ライトグレー　 分割コア　　　　 1セット NiZnフェライトコア ガンメタリック 型番・標準価格 最低インピーダンス（Ω） 型　番 適応ケーブル 自重（g） 標準価格 25MHz 100MHz （税別） NFT-20-20DK 200 260 φ20.5以下・バラ線 181 2,560 NFTF-20-M4 NFT-20-20DK用固定具 16.5 （45.2） ■ NFT-20-20DKにワンタッチで装着出来、M4ビスで固定・取り外しが出来ます。 56.5 2-M4穴 ■ ヒンジ構造により、電線をターンした状態で取付けが出来ます。 取付穴寸法 構成内容 名　称 個　数 材　質 色 固定具 1 PA（UL94V-0） ライトグレー　 型番・標準価格 型　番 自重（g） 標準価格 （税別） NFTF-20-M4 6.2 180 3 42.5 インピーダンス（Ω） 4.4 （45）

SFCC-20 フラットケーブル用ワンタッチ分割フラットコア 電線仕様：2UEW（φ0.65mm） SFCC-20 1T=100mm 10000 1000 100 1T 10 1 1 10 100 500 1 周波数(MHz) ■ 高透磁率NiZnコアを使用し、低周波数帯域の減衰特性を向上しました。 ■ 樹脂ケース嵌合時にフラットケーブルをフェライトコアに挟みづらい構造となっています。 37.3 構成内容 名　称 個　数 材　質 色 ワンタッチケース 1 PA（UL94V-0） ライトグレー　 フラットコア　　 1セット NiZnフェライトコア ガンメタリック 型番・標準価格 最低インピーダンス（Ω） 型　番 適応ケーブル 自重（g） 標準価格 25MHz 100MHz （税別） SFCC-20 40 84 フラットケーブル 17.9 520 ※嵌合するフラットケーブルは最大幅26.1mm,最大厚み1.4mm。 環境対策フェライトコアについて 環境対策フェライトコアの特徴 ■ 近年の世界的な環境保護の高まりから、自然環境や人体に対して、有 ■ 広い周波数帯でノイズ減衰特性をもつフェライト材を使用しております。 毒性・有害性物質の使用を規制していこうとする動きが活発になって ■ インピーダンス特性は、従来品と比べ大差がありません。 おります。中でも欧米の政府・業界等は、いち早く環境負荷物質削減 の強化を進めております。 削 減 物 質 　 また、我が国においても産業廃棄物処理場からの環境破壊物質の溶 クリーンフェライトコアについては、下記有害物質の含有は一切ありません。 出が大きな問題となっております。 EACEM規制 カドミウム / その化合物 コバルト / その化合物 ニッケル / その化合物 マンガン / その化合物 フェライトコア 含有禁止物質 含有削減物質 含有削減物質 含有削減物質 クリーンフェライトコア 一切含まず 一切含まず 一切含まず 一切含まず NiZnフェライトコア 一切含まず 一切含まず 含有 一切含まず MnZnフェライトコア 一切含まず 一切含まず 一切含まず 含有 4 11.9 18.4 インピーダンス（Ω）
