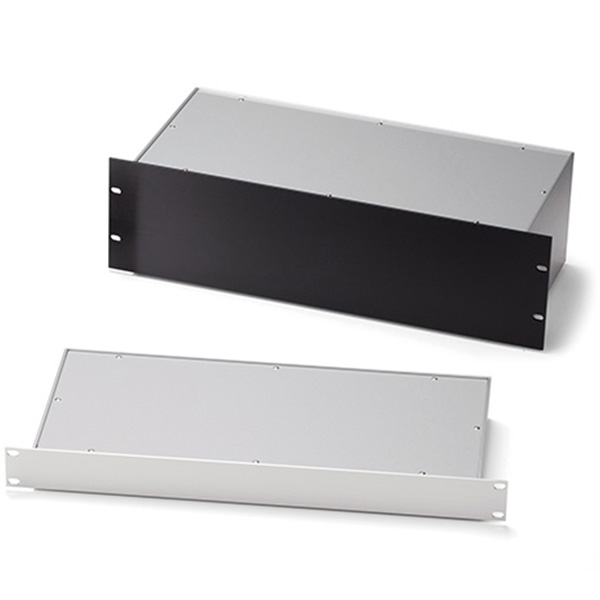

EIAラックケース YERシリーズ

YER SERIES EIAラックケース ラ ッ ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15−1〜63をご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 キャリング ケース 防水・防塵 立体組立図 4 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス ■ 外枠4面がアルミ押出材で構成され、有効幅が 端子ボックス/ 防水コネクタ/ 2 424mmと内部有効面積が広い19インチラックケー ケーブル グランド スです。 ■ 新たに奥行（D）430mmを追加し、全9サイズになり アルミサッシ ケース ました。 ■ フロントパネルはシルバー、ブラックの2色があり アルミ フレーム/ ます。 ヒートシンク ケース ■ パネル・側板・天底板はアルミ製で、組立式ですので、 加工・インクジェット印刷・塗装が大変しやすい 6 メタルケース EIA規格のラックケースです。 1 3 ■ ラックにマウントする際は、サポートアングルなど Raspberry のご使用を推奨致します。 Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ 5 パネル 7 ラックケース ※ 天板・底板の内面（導通処理面）は特性上、加工時に付く傷や油跡がございますが、良品としております。 棚板/ ラックパネル 付属ビス： 皿M3×5三価クロメート×16 電池ホルダー/ 十字穴台形ビスM3×5ニッケル×16 電池ボックス/ 構成内容 コイン電池 No. 名　称 個　数 材　質 色 / 表面処理 1 フロントパネル 1 アルミ押出材 A6063S-T5 HLシルバーアルマイト・HLブラックアルマイト アクセサリー /機構部品 2 リアパネル　　 1 アルミ押出材 A6063S-T5 HLシルバーアルマイト 3 側板　　　　　 2 アルミ押出材 A6063S-T5 HLシルバーアルマイト 4 天板　　　　　 1 アルミ板 A1100P t1.5 表面 メタリックシルバー塗装 / 裏面 導通処理 カスタム製品 5 底板　　　　　 1 アルミ板 A1100P t1.5 表面 メタリックシルバー塗装 / 裏面 導通処理 6 固定金具　　　 8 鋼板 SPCC t2.0 三価クロメート 技術資料/ 7 ゴム足　　　　 4 合成ゴム ブラック 各種ご案内 ■ 天底板片面保護シート付です。目立ちにくいのでご注意下さい。 ※ HL＝ヘアライン処理 11 -25

外観寸法図 ■ 各型番の詳細はホームページよりCAD図・PDF図・3DCADデータをダウンロードしてご確認下さい。 ラ ッ ク ケ ー ス 貼付ゴム足のため、任意の位置に取付け出来ます 皿M3 11 内部有効寸法 Dー6 8 内部有効寸法 424 D W 型番目次/ Photo INDEX 十字穴台形ビスM3 プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ 12 3 ステンレス ボックス 430 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル 型番・寸法・標準価格 ラックケース 型　番 H W D a b 自重（kg） 標準価格（税別） ● シルバー ● ブラック YER 44-20S YER 44-20B 44 482.6 200 6.1 31.8 1.38 ▲10,510 棚板/ ラックパネル YER 44-32S YER 44-32B 44 482.6 320 6.1 31.8 1.94 ▲12,730 NEW YER 44-43S YER 44-43B 44 482.6 430 6.1 31.8 2.38 　17,970 電池ホルダー/ YER 88-20S YER 88-20B 88 482.6 200 5.9 76.2 1.85 ▲12,460 電池ボックス/ コイン電池 YER 88-32S YER 88-32B 88 482.6 320 5.9 76.2 2.49 ▲14,940 NEW YER 88-43S YER 88-43B 88 482.6 430 5.9 76.2 2.98 　22,300 アクセサリー YER133-20S YER133-20B 132.5 482.6 200 37.7 57.1 2.23 ▲14,360 /機構部品 YER133-32S YER133-32B 132.5 482.6 320 37.7 57.1 2.93 ▲17,260 NEW YER133-43S YER133-43B 132.5 482.6 430 37.7 57.1 3.6 　25,410 カスタム製品 ▲は値上げした製品です。 技術資料/ 各種ご案内 11 -26 a b a 6.5 内部有効寸法 12 3 Hー8 88 2 2

YERHSERIES 取手付EIAラックケース ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはホームページをご覧下さい。 ■カスタム製品のリピート注文品は5%割引致します。 立体組立図 4 ■取手付のEIA規格19インチラックマウントケースです。 2 ■外枠4面がアルミ押出材で構成され、有効幅が424mm と内部有効面積が広い構造です。 ■フロントパネルはシルバー、ブラックの2色があります。 ■パネル・側板・天底板はアルミ製で、組立式ですので、 加工・インクジェット印刷・塗装が大変しやすいEIA 規格のラックケースです。 ■ラックにマウントする際は、サポートアングルなどの ご使用を推奨致します。 6 1 3 5 8 7 ※天板・底板の内面（導通処理面）は特性上、加工時に付く傷や油跡がございますが、良品としております。 付属ビス：皿M3×5三価クロメート×16 構成内容 十字穴台形ビスM3×5ニッケル×16 No. 名　称 個　数 材　質 色 / 表面処理 1 フロントパネル 1 アルミ押出材A6063S-T5 HLシルバーアルマイト・HLブラックアルマイト 2 リアパネル　　 1 アルミ押出材A6063S-T5 HLシルバーアルマイト 3 側板　　　　　 2 アルミ押出材A6063S-T5 HLシルバーアルマイト 4 天板　　　　　 1 アルミ板A1100Pt1.5 表面メタリックシルバー塗装 /裏面導通処理 5 底板　　　　　 1 アルミ板A1100Pt1.5 表面メタリックシルバー塗装 /裏面導通処理 6 固定金具　　　 8 鋼板SPCCt2.0 三価クロメート 7 ゴム足　　　　 4 合成ゴム ブラック 8 取手　　　　　 2 アルミ丸棒A5056S 化学研磨アルマイト・化学梨地ブラックアルマイト ■天底板片面保護シート付です。目立ちにくいのでご注意下さい。 ※HL＝ヘアライン処理 YERH-1

外観寸法図 ■各型番の詳細はホームページよりCAD図・PDF図・3DCADデータをダウンロードしてご確認下さい。 貼付ゴム足のため、任意の位置に取付け出来ます 11 皿Ｍ3 8 内部有効寸法 424 内部有効寸法　Dー6 D W 442.6 十字穴台形ビスM3 12 3 430 型番・寸法・標準価格 型　番 H W D a b 自重（kg） 標準価格（税別） ● シルバー ● ブラック YERH 44-20S YERH 44-20B  44 482.6 200  6.1 31.8 1.39 13,450 YERH 44-32S YERH 44-32B  44 482.6 320  6.1 31.8 1.95 15,680 YERH 44-43S YERH 44-43B  44 482.6 430  6.1 31.8 2.39 18,680 YERH 88-20S YERH 88-20B  88 482.6 200  5.9 76.2 1.89 16,690 YERH 88-32S YERH 88-32B  88 482.6 320  5.9 76.2 2.53 19,100 YERH 88-43S YERH 88-43B  88 482.6 430  5.9 76.2 3.02 22,770 YERH133-20S YERH133-20B 132.5 482.6 200 37.7 57.1 2.27 19,260 YERH133-32S YERH133-32B 132.5 482.6 320 37.7 57.1 2.97 21,810 YERH133-43S YERH133-43B 132.5 482.6 430 37.7 57.1 3.63 25,750 YERH-2 a b a 6.5 12 3 内部有効寸法 Hー8 H 2 2
