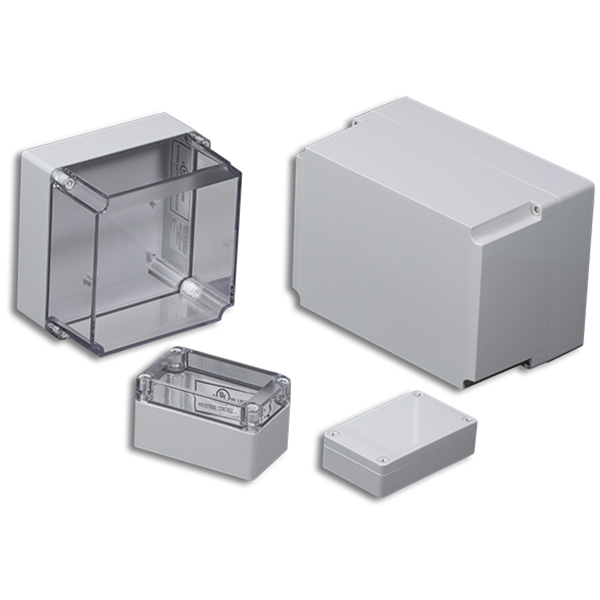

UL認証 防水・防塵ポリカ－ボネートボックス SPCP.Uシリーズ

SPCP.U SERIES UL認証 防水・防塵ポリカーボネートボックス ※受注生産品 ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 テクニカルデータ ■ カスタム製品のリピート注文品は5%割引致します。 保護等級 : NEMA Type 4,4X,6,12,13 （IP66/67相当） 使用温度範囲 : −20℃～+75℃ UL認証シール カバー締付トルク : 1N・ｍ～1.5Ｎ・ｍ ■ UL認証は、UL FILE No,E189312 になります。 　 アメリカ（UL508A）・カナダ（CSA C22.2 No,14）を認証されています。 ■ 適用規格は INDUSTRIAL CONTROL PANELS になります。 　 詳細は www.ul.com をご確認下さい。 ■ NEMA規格とはアメリカ電機工業会によって標準化された規格です。 ■ 保護等級 NEMA Type 4X は、IP56相当になります。 ■ 保護等級 NEMA Type 6 は、IP67相当になります。 ■ ご注文前に必ず「UL認証製品の注意事項」をご確認下さい。 ■ UL認証の耐衝撃性に優れたポリカーボネート製ボックスです。 4 3 1 5 2 ■ トップカバーはホワイトグレーと透明の2タイプです。 ■ 端子中継ボックス、制御用コントロールボックス、通信用ボックス等様々な用途に 利用可能です。 ■ カバースクリュー取付部より直接ビスを入れる事で外部取付足を使用しないで壁面 等に取付可能です。 構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 トップカバー 1 ポリカーボネート（UL94V-2） ホワイトグレー（RAL 7035）・透明 2 ボディー 1 グラスファイバー入りポリカーボネート（UL94V-0） ホワイトグレー（RAL 7035） 3 ガスケット 1 ポリウレタン ブラック 4 カバースクリュー 4 ポリアミド ホワイトグレー 5 取付ベース用ビス（タッピングビス） 4 鉄 ユニクロメッキ 1

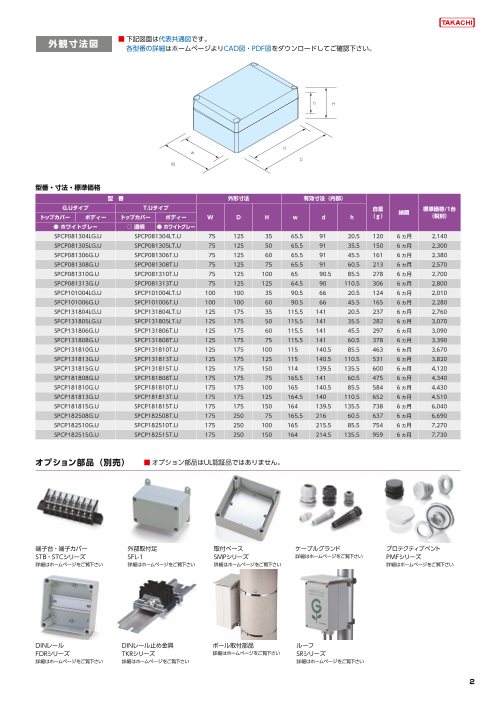

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 h H d w D W 型番・寸法・標準価格 型　番 外形寸法 有効寸法（内部） G.Uタイプ T.Uタイプ 自重 （ｇ） 納期 標準価格/1台 トップカバー ボディー トップカバー ボディー W D H w d h （税別） ● ホワイトグレー ○ 透明 ● ホワイトグレー SPCP081304LG.U SPCP081304LT.U 75 125 35 65.5 91 20.5 120 ６ヵ月 2,140 SPCP081305LG.U SPCP081305LT.U 75 125 50 65.5 91 35.5 150 ６ヵ月 2,300 SPCP081306G.U SPCP081306T.U 75 125 60 65.5 91 45.5 161 ６ヵ月 2,380 SPCP081308G.U SPCP081308T.U 75 125 75 65.5 91 60.5 213 ６ヵ月 2,570 SPCP081310G.U SPCP081310T.U 75 125 100 65 90.5 85.5 278 ６ヵ月 2,700 SPCP081313G.U SPCP081313T.U 75 125 125 64.5 90 110.5 306 ６ヵ月 2,800 SPCP101004LG.U SPCP101004LT.U 100 100 35 90.5 66 20.5 124 ６ヵ月 2,010 SPCP101006G.U SPCP101006T.U 100 100 60 90.5 66 45.5 165 ６ヵ月 2,280 SPCP131804LG.U SPCP131804LT.U 125 175 35 115.5 141 20.5 237 ６ヵ月 2,760 SPCP131805LG.U SPCP131805LT.U 125 175 50 115.5 141 35.5 282 ６ヵ月 3,070 SPCP131806G.U SPCP131806T.U 125 175 60 115.5 141 45.5 297 ６ヵ月 3,090 SPCP131808G.U SPCP131808T.U 125 175 75 115.5 141 60.5 378 ６ヵ月 3,390 SPCP131810G.U SPCP131810T.U 125 175 100 115 140.5 85.5 463 ６ヵ月 3,670 SPCP131813G.U SPCP131813T.U 125 175 125 115 140.5 110.5 531 ６ヵ月 3,820 SPCP131815G.U SPCP131815T.U 125 175 150 114 139.5 135.5 600 ６ヵ月 4,120 SPCP181808G.U SPCP181808T.U 175 175 75 165.5 141 60.5 475 ６ヵ月 4,340 SPCP181810G.U SPCP181810T.U 175 175 100 165 140.5 85.5 584 ６ヵ月 4,430 SPCP181813G.U SPCP181813T.U 175 175 125 164.5 140 110.5 652 ６ヵ月 4,510 SPCP181815G.U SPCP181815T.U 175 175 150 164 139.5 135.5 738 ６ヵ月 6,040 SPCP182508G.U SPCP182508T.U 175 250 75 165.5 216 60.5 637 ６ヵ月 6,690 SPCP182510G.U SPCP182510T.U 175 250 100 165 215.5 85.5 754 ６ヵ月 7,270 SPCP182515G.U SPCP182515T.U 175 250 150 164 214.5 135.5 959 ６ヵ月 7,730 オプション部品（別売）　　■ オプション部品はUL認証品ではありません。 端子台・端子カバー 外部取付足 取付ベース ケーブルグランド プロテクティブベント STB・STCシリーズ SFL-1 SMPシリーズ 詳細はホームページをご覧下さい PMFシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい DINレール DINレール止め金具 ポール取付部品 ルーフ FDRシリーズ TKRシリーズ 詳細はホームページをご覧下さい SRシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 2

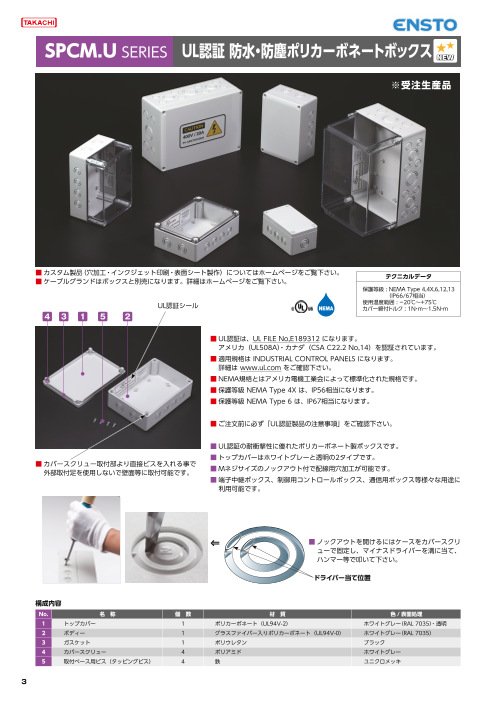

SPCM.U SERIES UL認証 防水・防塵ポリカーボネートボックス ※受注生産品 ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 テクニカルデータ ■ ケーブルグランドはボックスと別売になります。詳細はホームページをご覧下さい。 保護等級 : NEMA Type 4,4X,6,12,13 （IP66/67相当） UL認証シール 使用温度範囲 : −20℃～+75℃ カバー締付トルク : 1N・ｍ～1.5Ｎ・ｍ 4 3 1 5 2 ■ UL認証は、UL FILE No,E189312 になります。 　 アメリカ（UL508A）・カナダ（CSA C22.2 No,14）を認証されています。 ■ 適用規格は INDUSTRIAL CONTROL PANELS になります。 　 詳細は www.ul.com をご確認下さい。 ■ NEMA規格とはアメリカ電機工業会によって標準化された規格です。 ■ 保護等級 NEMA Type 4X は、IP56相当になります。 ■ 保護等級 NEMA Type 6 は、IP67相当になります。 ■ ご注文前に必ず「UL認証製品の注意事項」をご確認下さい。 ■ UL認証の耐衝撃性に優れたポリカーボネート製ボックスです。 ■ トップカバーはホワイトグレーと透明の2タイプです。 ■ カバースクリュー取付部より直接ビスを入れる事で 外部取付足を使用しないで壁面等に取付可能です。 ■ Mネジサイズのノックアウト付で配線用穴加工が可能です。 ■ 端子中継ボックス、制御用コントロールボックス、通信用ボックス等様々な用途に 利用可能です。 ⇐ ■ ノックアウトを開けるにはケースをカバースクリ ューで固定し、マイナスドライバーを溝に当て、 ハンマー等で叩いて下さい。 ドライバー当て位置 構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 トップカバー　　 1 ポリカーボネート（UL94V-2） ホワイトグレー（RAL 7035）・透明 2 ボディー　　　　 1 グラスファイバー入りポリカーボネート（UL94V-0） ホワイトグレー（RAL 7035） 3 ガスケット　　　 1 ポリウレタン ブラック 4 カバースクリュー 4 ポリアミド ホワイトグレー 5 取付ベース用ビス（タッピングビス） 4 鉄 ユニクロメッキ 3

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 h H A d w D W ※ノックアウト穴は反対側面にも付いています。 型番・寸法・標準価格 型　番 外形寸法 有効寸法（内部） G.Uタイプ T.Uタイプ 自重 トップ W D H A w d h （ｇ） 納期 標準価格/1台 カバー ボディー トップカバー ボディー （税別） ● ホワイトグレー ○ 透明 ● ホワイトグレー SPCM081306G.U SPCM081306T.U 75 125 60 50 65.5 91 45.5 159 ６ヵ月 2,380 SPCM081308G.U SPCM081308T.U 75 125 75 50 65.5 91 60.5 208 ６ヵ月 2,570 SPCM081310G.U SPCM081310T.U 75 125 100 50 65 90.5 85.5 275 ６ヵ月 2,700 SPCM081313G.U SPCM081313T.U 75 125 125 50 64.5 90 110.5 299 ６ヵ月 2,800 SPCM131806G.U SPCM131806T.U 125 175 60 50 115.5 141 45.5 294 ６ヵ月 3,090 SPCM131808G.U SPCM131808T.U 125 175 75 50 115.5 141 60.5 373 ６ヵ月 3,390 SPCM131810G.U SPCM131810T.U 125 175 100 50 115 140.5 85.5 450 ６ヵ月 3,670 SPCM131813G.U SPCM131813T.U 125 175 125 50 115 140.5 110.5 519 ６ヵ月 3,820 SPCM131815G.U SPCM131815T.U 125 175 150 50 114 139.5 135.5 588 ６ヵ月 4,120 SPCM182508G.U SPCM182508T.U 175 250 75 50 165.5 216 60.5 633 ６ヵ月 6,690 SPCM182510G.U SPCM182510T.U 175 250 100 50 165 215.5 85.5 745 ６ヵ月 7,270 SPCM182510HG.U SPCM182510HT.U 175 250 100 75 164.8 215.4 85.5 718 ６ヵ月 7,190 SPCM182513HG.U SPCM182513HT.U 175 250 125 75 164.3 214.9 110.5 855 ６ヵ月 7,740 SPCM182515G.U SPCM182515T.U 175 250 150 50 164 214.5 135.5 946 ６ヵ月 7,730 SPCM182518HG.U SPCM182518HT.U 175 250 175 75 163.5 214.1 160.5 983 ６ヵ月 8,250 オプション部品（別売）　　■ オプション部品はUL認証品ではありません。 端子台・端子カバー 外部取付足 取付ベース ケーブルグランド プロテクティブベント STB・STCシリーズ SFL-1 SMPシリーズ 詳細はホームページをご覧下さい PMFシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい DINレール DINレール止め金具 ポール取付部品 ルーフ FDRシリーズ TKRシリーズ 詳細はホームページをご覧下さい SRシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 4

UL認証製品の注意事項 弊社にカスタム品をご依頼いただく場合でも注意事項の内容は変わりませんのでご理解をお願い致します。 1. UL認証製品は受注生産の為、返品・交換は出来ません。（製品不良を除く） 2. UL認証製品には製品１台ずつにUL認証シールが貼付済で、全て異なるシリアルNo,で管理されています ので、シールの破損や文字が認識できないと申請出来ない場合があります。 また、シールは容易に剥がせません。 3. UL認証シールの貼付位置は製品サイズごとに決められた位置があり、変更する事が出来ませんので必ず該 当型番の図面(CAD図、PDF図)にてUL認証シールの位置をご確認下さい。 図面はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 4. UL認証シールに記載されているシリアルNo,と同じNo,を再発行することは出来ません。 5. 製品不良（成型不良など）の場合は交換対応させていただきますが、納期を要する事とシリアルNo,が変わっ てしまう事をご了承下さい。 6. UL認証シールのみでの販売・発行は出来ません。（製品１台ずつUL認証シール貼付済です。） 7. UL認証製品は生産時にUL登録したシリアルNo,で情報を照合する為、UL申請時の筐体型番は変更出来 ません。 8. 最終製品のUL申請はお客様で行いますので、TAKACHIとして代理申請（申請協力）等はしておりません。 9. UL申請・Eナンバーに関する詳細は、直接ULにご確認をお願い致します。 規 格 概 要 UL508Aとは、アメリカのUL LLC（Underwriters Laboratories Limited Liability Company）が定 める、産業用機械の制御盤に適用される規格です。 NEMA規格とは、アメリカ電機工業会(National Electrical Manufactures Association)によって標準 化された規格です。 保護等級 NEMA Type 4X は、IP56相当になります。 保護等級 NEMA Type 6 は、 IP67相当になります。

SFL-1 外部取付足 4 φ5.4 防 SFL-1 水・防 塵 φ3.3 樹 15 7 3 脂 型番・標準価格 ボ 型　番 材　質 ビ　ス 入　数 標準価格（税別）/袋 ッ ク SFL-1 ポリカーボネート M4タッピング 4 / 袋 ▲400 ス ▲は値上げした製品です。 SMS4-8 マウントスクリュー ■ ケースに付属している取付ベース用ビス以外で必要な場合にご利用下さい。 型番・標準価格 型　番 ビス呼称 材 質 表面処理 入　数 標準価格（税別）/袋 SMS4-8 ナベタッピングM4×8 鉄 三価クロメート 4 / 袋 ▲50 型番目次/ Photo INDEX ▲は値上げした製品です。 プラスチック SMP SERIES 取付ベース ケース キャリング 外観寸法図 ■ 下記図面は代表共通図です。 ケース 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 SMS4-8 D 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド SMP アルミサッシ ケース アルミ フレーム/ ヒートシンク 型番・寸法・標準価格 ■ 材質 / 表面処理：A1100P t1.5：シルバーアルマイト ケース 型　番 適応機種 W D 自重（ｇ） 標準価格（税別） メタルケース SMP0813 SPCP･SPCM0813 48 98D 148 18 ▲ 500 SMP1010 SPCP･SPCM1010 78 78140 24 ▲ 530 Raspberry SMP1313 SPCP･SPCM1313 98 98 40.5 ▲ 590 Piケース/ Okdo ROCK SMP1318 SPCP･SPCM1318 98 148 61 ▲ 710 ケース SMP1818 SPCP･SPCM1818 148 148 93 ▲ 850 フリーサイズ ケース/ SMP1825 SPCP･SPCM1825 148 223 140.5 ▲1,070 フリーサイズ パネル ▲は値上げした製品です。 ラックケース ■ 取付ベースの穴加工、クリンチングスペーサー加工も承ります。 詳細はカタログP15−13～16、P15−51～58をご覧下さい。 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 4.5 4-C5 アクセサリー /機構部品 カスタム製品 D 223 215 技術資料/ 各種ご案内 3 -61 4.5 4-C5 W 148 140 15 W 148 W 140 30 15.5 2 8

オプション部品 SR SERIES SPCP･SPCM専用ルーフ ■ ルーフと付属のスペーサーに外部取付用の穴がありますので 防 1 別途取付金具等は不要です。 水・ ■ 屋外でボックスを設置する場合にはルーフを使用される事を 防 お勧め致します。 塵 樹 脂 ボ ッ ク ス 2 型番目次/ Photo INDEX ルーフ プラスチック ケース D M4 φ5 D M4 φ5 キャリング ケース 防水・防塵 a 樹脂ボックス 3 b a c 3 防水・防塵 b アルミ/ W c ステンレス ボックス W 端子ボックス/ 防水コネクタ/ スペーサー W ケーブル グランド Wc bc アルミサッシ ケース ab a アルミ フレーム/ ヒートシンク ケース M4 φ5 3 M4 φ5 3 メタルケース Raspberry 構成内容 Piケース/ Okdo ROCK ケース No. 名　称 個　数 材　質 色 /表面処理 フリーサイズ 1 ルーフ　　 1 アルミ板 A1050P t3.0 ライトグレー塗装 ケース/ フリーサイズ 2 スペーサー 1 アルミ板 A1050P t3.0 ライトグレー塗装 パネル － 取付ビス　 4 ステンレス 　　　　　 無処理　　　　　 － Oリング　 4 NBR　　　　　　　　 ブラック　　　　 ラックケース 棚板/ 型番・寸法・標準価格 ラックパネル 型　番 W D a b c 対応ボックス 標準価格（税別） 電池ホルダー/ SR1308 150 90 90 110 140 SPCP・SPCM 131308　131808 ▲2,860 電池ボックス/ コイン電池 SR1310 150 115 90 110 140 SPCP・SPCM 131310　131810 ▲3,030 SR1313 150 140 90 110 140 SPCP・SPCM 131313　131813 ▲3,420 アクセサリー SR1315 150 165 90 110 140 SPCP・SPCM 131815 ▲3,600 /機構部品 SR1808 200 90 140 160 190 SPCP・SPCM 181808　182508 ▲3,370 SR1810 200 115 140 160 190 SPCP・SPCM 181810　182510 ▲3,850 カスタム製品 SR1813 200 140 140 160 190 SPCP・SPCM 181813 SPCM 182513 ▲4,340 SR1815 200 165 140 160 190 SPCP・SPCM 181815　182515 ▲4,520 技術資料/ 各種ご案内 ▲は値上げした製品です。 3 -62 15 15 10 10 7.5 7.5 7.5 7.5 15 15 30 30

STB SERIES 中継用端子台 端 子 (FW2) ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ■ SPCM・SPCPシリーズに取付可能な端子台です。 構成内容 ケ ■ SPCPシリーズはカタログP3−57～58をご覧下さい。 No. 名　称 個　数 材　質 色 /表面処理 ー 1 基台 1 PBT（UL94V-0） ブラック　　　 ブ ル 2 導電板 1 真ちゅう ニッケルメッキ グ 3 結線ビス（814=M3×8・815=M4×10） 2×P個 鉄 ニッケルメッキ ラ ─ 取付ビス（M4×10タッピングビス） 2 鉄 三価クロメート ン ド STB-814 型番目次/ A＋1 814-4P・6P・7P・8P取付穴 Photo －1 8.3 8.55 5.7 性能 INDEX 1. 定格 300V　30A（UL対象） 2-5.7×4.2長穴 プラスチック （600V 40A UL対象外） ケース 2. 絶縁抵抗 DC500V　1000MΩ以上 B＋0.8－0.8 キャリング 3. 耐電圧 AC2500V　1分間異常ナシ ケース 1.5 6.8 2 3 2 1 24.5 4. 使用温度範囲 −40℃～＋90℃ 防水・防塵 5. 保存温度範囲 −40℃～＋90℃ 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ STB-815 ケーブル A＋1－1 815-2P・3P・4P取付穴 グランド 性能 11.6 10.75 7.25 1. 定格 300V　30A（UL対象） アルミサッシ ケース 2-7×4.5長穴 （600V 40A UL対象外） アルミ 2. 絶縁抵抗 DC500V　1000MΩ以上 フレーム/ ヒートシンク 3. 耐電圧 AC2500V　1分間異常ナシ ケース B＋0.8－0.8 2 9.6 4. 使用温度範囲 −40℃～＋90℃ 2 3 2.5 1 33 メタルケース 5. 保存温度範囲 −40℃～＋90℃ Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル 型番・寸法・標準価格 ラックケース 型　番 P (端子極数） A B 対応 SPCM・SPCP W×Dサイズ 標準価格（税別） STB814- 3P 3 47.4 27.4 75×125 670 棚板/ STB814- 4P 4 55.7 35.7 100×100 680 ラックパネル STB814- 6P 6 72.3 52.3 175×175 840 STB814- 7P 7 80.6 60.6 100×100 850 電池ホルダー/ 電池ボックス/ STB814- 8P 8 88.9 68.9 75×125、125×125 930 コイン電池 STB814- 9P 9 97.2 77.2 125×125、125×175、175×250 1,160 STB814-10P 10 105.5 85.5 125×175、175×250 1,240 アクセサリー /機構部品 STB815- 2P 2 52.2 26.2 75×125 400 STB815- 3P 3 63.8 37.8 100×100 860 STB815- 4P 4 75.4 49.4 125×125 860 カスタム製品 STB815- 6P 6 98.6 72.6 125×125、125×175、175×250 1,240 STB815-10P 10 145 119 175×175、175×250 1,480 技術資料/ 各種ご案内 5 -31 33 24.5 10.25 10.25 7.75 8.25 8 12.25 16 4.2 26 8.5 12 9 16.5 21.2 4.5 31 11 15 3 8.5 12.25 26 3 10 31 16.5

STC SERIES 端子台カバー 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ■ STB型中継端子台用のカバーです。 ン ■ 端子の保護や番号記入用の銘板としてご利用下さい。 ド 型番目次/ 23.6 Photo INDEX STC814 23.6 プラスチック ケース キャリング ケース L 防水・防塵 L 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 13.6 端子ボックス/ 防水コネクタ/ STC815 ケーブル 1132 グランド .6 アルミサッシ 12 ケース アルミ フレーム/ ヒートシンク ケース L メタルケース 31.6 L Raspberry 31.6 Piケース/ Okdo ROCK ■ 材質 / 色：ポリカーボネートt0.8 / 透明 ケース フリーサイズ ケース/ フリーサイズ パネル 型番・寸法・標準価格 型　番 P (端子極数） L 適合端子台 標準価格（税別） ラックケース STC814- 3P 3 22.4 STB814- 3P 190 STC814- 4P 4 30.7 STB814- 4P 200 棚板/ STC814- 6P 6 47.3 STB814- 6P 210 ラックパネル STC814- 7P 7 55.6 STB814- 7P 210 STC814- 8P 8 63.9 STB814- 8P 240 電池ホルダー/ 電池ボックス/ STC814- 9P 9 72.2 STB814- 9P 250 コイン電池 STC814-10P 10 80.5 STB814-10P 250 STC815- 2P 2 20.2 STB815- 2P 190 アクセサリー /機構部品 STC815- 3P 3 31.8 STB815- 3P 190 STC815- 4P 4 43.4 STB815- 4P 200 カスタム製品 STC815- 6P 6 66.6 STB815- 6P 210 STC815-10P 10 113.0 STB815-10P 270 技術資料/ 各種ご案内 5 -32 1.3 1.3 1.0 1.0 3.1 3.1 4 4 2.1 2.1

STB型中継用端子台　ボックス対応図 ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロード してご確認下さい。 ■ 端子台の取付位置は、点線で表した位置にも取付けが可能です。 端 子 ボ 対応ボックス　SPCM/SPCP 081305・081306・081308・081310・081313 ッ ク 814-3P 814-8P 815-2P ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ 75 ラ ン ド 対応ボックス　SPCM/SPCP 101006 814-4P 814-7P 815-3P 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 100 防水・防塵 アルミ/ ステンレス 対応ボックス　SPCM/SPCP 131305・131306・131308・131310・131313 ボックス 端子ボックス/ 防水コネクタ/ 814-8P 814-9P 815-4P 815-6P ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry 125 Piケース/ Okdo ROCK ケース 対応ボックス　SPCM/SPCP 131805・131806・131808・131810・131813・131815 フリーサイズ ケース/ フリーサイズ パネル 814-9P 814-10P 815-6P ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 125 技術資料/ 各種ご案内 5 -33 175 125 100 125

■ 端子台の取付位置は、点線で表した位置にも取付けが可能です。 SPCM/SPCP 181808・181810・181813・181815・181818 814-6P 814-10P 815-10P 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン 175 ド SPCM/SPCP 182508・182510・182513・182515・182518 型番目次/ Photo 814-9P 814-10P 814-10P INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 175 メタルケース 815-6P 815-10P Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 175 技術資料/ 各種ご案内 5 -34 250 250 175

FDR SERIES DINレール 防 水・防 塵 ■ ボックス内部に端子台やリレー・スイッチ等を取付るためのレールです。 樹 ■ 各ケースの取付ボスのピッチをご確認の上、L寸をお選び下さい。 脂 ■ その他のケースに使用する場合はFDR-1000をご利用下さい。 ボ ッ ク ス 7.3 7.3 L L 3 3 1.5 1.5 型番目次/ Photo INDEX 11 11 プラスチック 1 2-R2 1 2-R2 ケース キャリング 構成内容 ケース 材　質 表面処理 アルミ押出材 A6063S-T5 シルバーアルマイト 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ 型番・寸法・標準価格 ステンレス ボックス 型　番 L a 対応ボスピッチ 標準価格（税別） 型　番 L a 対応ボスピッチ 標準価格（税別） 端子ボックス/ FDR- 50 50 4.2 32 ～ 42 ▲300 FDR-B124 124 6.5 108 ～ 114 ▲330 防水コネクタ/ ケーブル 57 57 4.2 39 ～ 49 ▲300 B160 160 6.5 144 ～ 150 ▲340 グランド 66 66 4.2 48 ～ 58 ▲300 B176 176 6.5 160 ～ 166 ▲340 77 77 4.2 59 ～ 69 ▲300 B223 223 6.5 207 ～ 213 ▲380 アルミサッシ ケース 80 80 4.2 62 ～ 72 ▲310 B260 260 6.5 244 ～ 250 ▲400 92 92 4.2 74 ～ 84 ▲310 NEW B276 276 6.5 260 ～ 266 　400 アルミ フレーム/ 100 100 4.2 82 ～ 92 ▲310 NEW B327 327 6.5 311 ～ 317 　440 ヒートシンク ケース 106 106 4.2 88 ～ 98 ▲310 B360 360 6.5 344 ～ 350 ▲460 110 110 4.2 92 ～ 102 ▲310 B376 376 6.5 360 ～ 366 ▲460 メタルケース 120 120 4.2 102 ～ 112 ▲330 137 137 4.2 119 ～ 129 ▲330 FDR-1000 1000 − − ▲730 Raspberry 146 146 4.2 128 ～ 138 ▲340 Piケース/ ■ FDR-1000には取付ビス用の欠き処理はございません。 ▲は値上げした製品です。 Okdo ROCK 150 150 4.2 132 ～ 142 ▲340 ケース 168 168 4.2 150 ～ 160 ▲340 フリーサイズ ケース/ 170 170 4.2 152 ～ 162 ▲340 フリーサイズ パネル 186 186 4.2 168 ～ 178 ▲350 202 202 4.2 184 ～ 194 ▲350 ラックケース 205 205 4.2 187 ～ 197 ▲380 223 223 4.2 205 ～ 215 ▲380 棚板/ 226 226 4.2 208 ～ 218 ▲390 ラックパネル 235 235 4.2 217 ～ 227 ▲390 242 242 4.2 224 ～ 234 ▲390 電池ホルダー/ 電池ボックス/ 283 283 4.2 265 ～ 275 ▲400 コイン電池 NEW 314 314 4.2 296 ～ 306 　440 ▲は値上げした製品です。 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 3 -97 a a 35 24 2-R1.5 2-R0.5 35 2 24 2 2- 27 R1.5 2-R0.5 2 2 27

オプション部品 DINレール対応表 BCASシリーズ SPCP・SPCMシリーズ BC□□シリーズ ボックス型番 DINレール型番 ボックス型番 DINレール型番 ボックス型番 DINレール型番 071005 FDR - 92 081304 FDR - 50/100 091207 FDR - 80 080806 66 081305 50/100 091208 80 081104 92 081306 50/100 101507 110 081107 92 081308 50/100 防 101508 110 081108 92 081310 50/100 水 112107 170 081110 92 081313 50/100 ・防 112110 170 081307 110 101004 80 塵 112607 223 081308 110 101006 80 樹 112610 223 081807 168 131304 100 脂 BCAP BCPC 131508 120 081808 168 131305 100 ボ BCPK 131808 150 082507 235 131306 100 ッ ク BCAR 131810 150 082508 235 131308 100 ス BCPR 151509 120 101007 77 131310 100 151512 120 101010 77 131313 100 162110 170 101807 150 SPCP 131804 100/150 162113 170 BCAS 102007 170 SPCM 131805 100/150 162610 223 102307 202 131806 100/150 162613 223 121207 80 131808 100/150 172210 170 121210 80 131810 100/150 172711 223 141709 146 131813 100/150 142309 205 131815 100/150 型番目次/ Photo DPCPシリーズ 151507 120 181808 150 INDEX 151510 120 181810 150 ボックス型番 DINレール型番 152004 170 181813 150 プラスチック 050504 ─ ケース 152007 170 181815 150 050704 ─ 152010 170 181818 150 080806 FDR - 66 152013 170 182508 150/223 キャリング 080809 66 ケース 152016 170 182510 150/223 081206 106 152510 226 182513 150/223 081209 106 防水・防塵 152513 226 182515 150/223 樹脂ボックス 081606 146 161607 137 182518 150/223 081609 146 防水・防塵 アルミ/ DPCP 121206 110 WG・WGPC・WGVシリーズ OPCP・WPCP・OPCM・WPCM・RPCPシリーズ ステンレス ボックス 121209 110 ボックス型番 DINレール型番 ボックス型番 DINレール型番 端子ボックス/ 121609 146 10-15- 6 FDR - 57/100 202013 FDR - B160 防水コネクタ/ ケーブル 122009 186 10-15- 8 57/100 202018 B160 グランド 152008 170 15-16- 6 100/106 203013 B160/B260 162409 223 アルミサッシ 15-16- 8 100/106 203018 B160/B260 ケース 162412 223 15-21- 6 100/150 204013 B160/B360 233009 283 アルミ 15-21- 9 100/150 204018 B160/B360 フレーム/ 233011 283 ヒートシンク 17-25- 8 110/170 OPCP 303013 B260 ケース WG 17-25-11 110/170 WPCP 303018 B260 UPCシリーズ WGPC OPCM WGV 23-25- 8 150/170 WPCM 304013 B260/B360 メタルケース ボックス型番 DINレール型番 23-25-11 150/170 RPCP 304018 B260/B360 172213 FDR-B124 25-33- 9 168/242 306013 B260 Raspberry Piケース/ 232818 B176 25-33-12 168/242 306018 B260 Okdo ROCK ケース 283318 B223 28-40-10 202/314 404013 B360 UPC フリーサイズ 333818 B276 28-40-15 202/314 404018 B360 ケース/ フリーサイズ 384323 B327 30-33- 9 223/242 406013 B360 パネル 434829 B376 30-33-13 223/242 406018 B360 ラックケース 棚板/ ラックパネル オプション部品（別売） 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 DINレールストッパー DINレール取付プレート DINレール取付金具 DINレール取付足 DRPシリーズ DRM-1 DRF80-1 技術資料/ 各種ご案内 P14−38 P14-34 P14-35 P14-36 3 -98

SSK SERIES ポール取付金具 取付例 防 水・防 塵 樹 脂 ボ ッ ク ス ■ ステンレス製のポール・電柱取付金具です。 ■ ボックスに穴加工をしないで取付け可能です。 ■ 取付の際はビスセットSSK-Bシリーズ（P3−100）、固定ベルトSNB・PKBシリーズ(P3−104～106)を別途ご購入下さい。 ▪ 製品のCADデータはホームページよりダウンロード可能です。 ▪ SSK-Pには樹脂製マウントブラケットが付属しています。 型番目次/ Photo 外観寸法図 SNBシリーズ PKBシリーズ INDEX 2 1 2 1 プラスチック W W ケース 2-c長穴 a a b b 2-c長穴 キャリング ケース 4-R1 4-R2 2-R2.75 4-R2 28 28 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス SSK-P50・60・75・80 SSK-P100・120 ボックス 1 1 W 端子ボックス/ W a 防水コネクタ/ a b ケーブル 2-c長穴 b 2-c長穴 グランド アルミサッシ 130 ケース 60 60 19 アルミ フレーム/ ヒートシンク ケース SSK-160～250 SSK-280～350 メタルケース 1 W a Raspberry b 2-c長穴 Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ 200 パネル 60 35 ラックケース 2-M6 棚板/ ラックパネル SSK-400 1 W 電池ホルダー/ a 電池ボックス/ 4-c長穴 コイン電池 b アクセサリー /機構部品 130 200 60 35 カスタム製品 技術資料/ 2-M6 各種ご案内 SSK-530 3 -99 2.5 3 R30 2.5 2.5 7 2.5 2.5 1.2 5.5 16.2 20 20 29.5 R R3 30 0 3 R30 17.5 17.5 39.5 39.5 15 15 1.2 5.5 32 32 16.2 20 9.5 2 2.5 22 10 31.5

オプション部品 構成内容 No. 名　称 個　数 材　質 色 /表面処理 1 取付金具　　　　　 2 ステンレス SUS304　 バレル研磨　　 2 マウントブラケット 2 ASA樹脂（耐候性樹脂） ホワイトグレー ■ 付属の取付ビスはBCAP・BCAR・BCPC・BCPR・BCPKシリーズ用になります。その他のボックスを取付けるには、別途SSK-Bシリーズをご購入下さい。 防 水 型番・寸法・標準価格 ・防 型　番 W a b c 対応ベルト 入　数 標準価格 塵 （税別） / 袋 樹 SSK-P50 50 44.5 37.5 5.5× 9 PKB10PM、10P　PKB10S 2 / 袋 ▲ 1,900 脂 SSK-P60 60 54.5 47.5 5.5× 9 PKB10PM、10P　PKB10S 2 / 袋 ▲ 1,900 ボ SSK-P75 75 69.5 55.5 5.5×12.5 PKB10PM、10P　PKB10S 2 / 袋 ▲ 2,020 ッ ク SSK-P80 80 74.5 64.5 5.5×10.5 PKB10PM、10P　PKB10S 2 / 袋 ▲ 2,020 ス SSK-P100 100 88.1 76.5 5.5×11.3 PKB10PM、10P　PKB10S 2 / 袋 ▲ 2,100 SSK-P120 120 106.5 88.5 5.5×14.5 PKB10PM、10P　PKB10S 2 / 袋 ▲ 2,320 SSK-160 142 129.5 106.5 − PKB10PM、10P　PKB10S、SNBシリーズ 2 / 袋 ▲ 2,940 SSK-170 152 142.3 101 − PKB10PM、10P　PKB10S、SNBシリーズ 2 / 袋 ▲ 3,100 SSK-200 174 161.5 112.5 5.5×30 PKB10PM、10P　PKB10S、SNBシリーズ 2 / 袋 ▲ 3,190 SSK-210 192 180.5 131.5 5.5×30 PKB10PM、10P　PKB10S、SNBシリーズ 2 / 袋 ▲ 3,360 SSK-250 230 215.5 166.5 5.5×30 PKB10PM、10P　PKB10S、SNBシリーズ 2 / 袋 ▲ 3,680 SSK-280 260 244.5 195.5 5.5×30 PKB10PM、10P　PKB10S、SNBシリーズ 2 / 袋 ▲ 4,510 SSK-300 280 264.5 215.5 5.5×30 PKB10PM、10P　PKB10S、SNBシリーズ 2 / 袋 ▲ 4,680 型番目次/ Photo SSK-350 324 302.5 253.5 5.5×30 PKB10PM、10P　PKB10S、SNBシリーズ 2 / 袋 ▲ 5,240 INDEX SSK-400 374 354.5 305.5 5.5×30 PKB20S、SNBシリーズ 2 / 袋 ▲ 8,050 SSK-530 484 462 380 7×9 PKB20S、SNBシリーズ 2 / 袋 ▲10,680 プラスチック ケース ▲は値上げした製品です。 キャリング ケース SSK-B SERIES SSK用ビスセット 防水・防塵 樹脂ボックス ■ ポール取付金具用のビスセットです。SSK 型ポール取付金具と一緒にご利用下さい。 ■ 対応ボックス、金具、ビスセットの選定はP3−101 をご参照下さい。 防水・防塵 アルミ/ ステンレス ■ 材質 / 表面処理：ステンレス / 無処理 ボックス 端子ボックス/ 防水コネクタ/ 型番・標準価格 ケーブル グランド 型　番 付属ビス 対応ボックス 入　数 標準価格（税別）/袋 SSK-B4-15N ナベ M4×15、ナット　　　　　　 BCAS060905 ～ 212310 4 / 袋 　 210 アルミサッシ ケース SSK-B4-25N ナベ M4×25、ナット　　　　　　 SPCP シリーズ・SPCM シリーズ 4 / 袋 　 220 SSK-B5-10 ナベ M5×10　　　　　　　　　　 BCAL シリーズ 4 / 袋 　 110 アルミ フレーム/ SSK-B5-35NS ナベ M5×35、ナット、スペーサー OPCP シリーズ・WPCP シリーズ・RPCP シリーズ ヒートシンク OPCM シリーズ・WPCM シリーズ 4 / 袋 ▲1,730 ケース SSK-B6-40NS ナベ M6×40、ナット、スペーサー OPCP シリーズ・WPCP シリーズ・RPCP シリーズ OPCM シリーズ・WPCM シリーズ 4 / 袋 ▲1,790 メタルケース SSK-B-UPC ナベ UNF#10-32×3/8　　　 UPC シリーズ 4 / 袋 　 340 ▲は値上げした製品です。 Raspberry Piケース/ Okdo ROCK ■ ボックスへの取付け方法は下記3種類になります。 ケース フリーサイズ ケース/ BCAS050604、050605 M4/M5/M6 ナベビス、ナット ナベビス インサートナット止め フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー SSK-P付属ビス使用 SSK-B4-15N SSK-B4-25N SSK-B5-10 /機構部品 SSK-B5-35NS SSK-B6-40NS SSK-B-UPC カスタム製品 ※SSK-B5-35NS、SSK-B6-40NS にはスペーサーが同梱されています。 　ルーフ（SRシリーズ）を使用する際にご利用下さい。 技術資料/ 各種ご案内 　取付の詳細はP3－101をご覧下さい。 3-100

ポール取付金具・ビスセット対応表 SPCP・SPCM シリーズ WG・WGPC・WGVシリーズ ポール取付金具型番 ポール取付金具型番 ボックス型番 ビスセット型番 ボックス型番 ビスセット型番 たて型 よこ型 たて型 よこ型 081304、081305 WG 25-33-9、25-33-12 SSK-250 SSK-300 付属ビス使用 防 081306、081308 SSK-P75 SSK-160 SSK-B4-25N 水 081310、081313 WGPC 30-33-9、30-33-13 SSK-300 SSK-300 付属ビス使用 ・ 101004、101006 SSK-P100 SSK-P100 SSK-B4-25N WGV 28-40-10、28-40-15 SSK-280 SSK-400 付属ビス使用 防 131304、131305 塵 131306、131308 SSK-160 SSK-160 SSK-B4-25N UPC シリーズ 樹 SPCP 131310、131313 ポール取付金具型番 脂 SPCM 131804、131805 131806、131808 SSK-160 SSK-200 SSK-B4-25N ボックス型番 ビスセット型番 ボ たて型 よこ型 131810、131813、131815 ッ 181808、181810 172213 SSK-160 ─ SSK-B-UPC ク 181813、181815、181818 SSK-200 SSK-200 SSK-B4-25N 232818 SSK-210 ─ SSK-B-UPC ス 182508、182510、182513 283318 SSK-280 ─ SSK-B-UPC 182515、182518 SSK-200 SSK-280 SSK-B4-25N UPC 333818 SSK-350 ─ SSK-B-UPC BCAS シリーズ 384323 SSK-400 ─ SSK-B-UPC ポール取付金具型番 ボックス型番 ビスセット型番 434829 SSK-530 ─ SSK-B-UPC たて型 よこ型 050604、050605 SSK-P50 SSK-P60 付属ビス使用 OPCP・WPCP シリーズ 060905 SSK-P60 SSK-P100 SSK-B4-15N ポール取付金具型番 071005　※注 SSK-P75 SSK-P100 SSK-B4-15N ボックス型番 ビスセット型番 たて型 よこ型 080806 SSK-P75 SSK-P75 SSK-B4-15N 202013、202018 SSK-210 SSK-210 SSK-B5-35NS 型番目次/ 081104、081107 Photo 081108、081110 SSK-P75 SSK-P120 SSK-B4-15N 203013、203018 SSK-210 SSK-350 SSK-B5-35NS INDEX 081307、081308 SSK-P75 SSK-160 SSK-B4-15N 204013、204018 SSK-210 ─ SSK-B5-35NS 081807、081808 SSK-P75 SSK-210 SSK-B4-15N 204013、204018 ─ SSK-530 SSK-B6-40NS プラスチック ケース 082507、082508 SSK-P75 SSK-280 SSK-B4-15N OPCP 303013、303018 SSK-350 SSK-350 SSK-B5-35NS 101007、101010 SSK-P100 SSK-P100 SSK-B4-15N WPCP 304013、304018 SSK-350 ─ SSK-B5-35NS キャリング 101807 SSK-P100 SSK-210 SSK-B4-15N 304013、304018 ─ SSK-530 SSK-B6-40NS ケース BCAS 102007 SSK-P100 SSK-250 SSK-B4-15N 306013、306018 SSK-350 ─ SSK-B5-35NS 102307 SSK-P100 SSK-250 SSK-B4-15N 404013、404018 SSK-530 SSK-530 SSK-B6-40NS 防水・防塵 121207、121210 SSK-P120 SSK-120 SSK-B4-15N 406013、406018 SSK-530 ─ SSK-B6-40NS 樹脂ボックス 141709 SSK-160 SSK-200 SSK-B4-15N 防水・防塵 142309 SSK-160 SSK-250 SSK-B4-15N OPCMた・WてP型C取M・付RPCP シリーズ よこ型取付 アルミ/ ステンレス 151507、151510 SSK-170 SSK-170 SSK-B4-15N （長手寸法たて） （ポー長ル手取付寸金法具よ型番こ） ボックス 152004、152007 ボックス型番 ビスセット型番 たて型 よこ型 端子ボックス/ 152020、152013、152016 SSK-170 SSK-250 SSK-B4-15N 防水コネクタ/ 152510、152513 SSK-170 SSK-280 SSK-B4-15N OPCM 303013、303018 SSK-350 SSK-350 SSK-B5-35NS ケーブル グランド 161607 SSK-170 SSK-170 SSK-B4-15N WPCM 304013、304018 SSK-350 ─ SSK-B5-35NS 202010、202013 RPCP 304013、304018 ─ SSK-530 SSK-B6-40NS 202016、202019 SSK-250 SSK-250 SSK-B4-15N アルミサッシ ポール・電柱 ポール・電柱 ケース 212310 SSK-250 SSK-250 SSK-B4-15N ■ WPCP30601□、40401□、40601□は保護等級（IP）はありません。 ※注 たて型取付時は付属ビスを使用して下さい。 アルミ BCAL シリーズ ■たて型取付けかよこ型取付けかで使用する取付金具が異なります。 フレーム/ ヒートシンク ケース ポール取付金具型番 ボックス型番 ビスセット型番 たて型取付 よこ型取付 たて型 よこ型 （長手寸法たて） （長手寸法よこ） メタルケース 191913　※注 SSK-P120 SSK-200 SSK-B5-10 192813、192818 SSK-200 SSK-250 SSK-B5-10 ボックス Raspberry 193813、193818 SSK-200 SSK-350 SSK-B5-10 長手寸法 Piケース/ Okdo ROCK 282813 SSK-250 SSK-280 SSK-B5-10 ケース BCAL 283413 SSK-280 SSK-280 SSK-B5-10 フリーサイズ ケース/ 283813、283818 SSK-280 SSK-350 SSK-B5-10 ポール・電柱 ポール・電柱 フリーサイズ パネル 285613 SSK-280 SSK-530 SSK-B5-10 ボックス長手寸法 385618 SSK-400 SSK-530 SSK-B5-10 ラックケース ※注 たて型取付時は付属ビスを使用して下さい。 ■ SPCP・SPCM・OPCP・WPCP・OPCM・WPCM・RPCPシリーズにルーフを取付ける場合 棚板/ SR シリーズ (SPCP・SPCM 用　P3－62) SR-R シリーズ (OPCP・WPCP・OPCM・WPCM・RPCP 用　P3－96) ラックパネル ボックス 上部専用スペーサー SR シリーズ 長手寸法 SR-R シリーズ 2 個　t 2.5mm 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 ボックス長手寸法 上部 上部 下部専用スペーサー カスタム製品 2 個　t 5.0mm SR シリーズ下(部SPCP・SPCM 用　P3－62) SR-R シリーズ (OPCP・WP下C部P・OPCM・WPCM・RPCP 用　P3－96) 技術資料/ 各種ご案内 上部専用スペーサー SR シリーズ SR-R シリーズ 2 個　t 2.5mm 使用ビスセット：SSK-B4-25N 使用ビスセット：SSK-B5-35NS、SSK-B6-40NS 3-101 上部 上部 下部専用スペーサー 2 個　t 5.0mm 下部 下部 使用ビスセット：SSK-B4-25N 使用ビスセット：SSK-B5-35NS、SSK-B6-40NS

オプション部品 WPMB-M4-3 SERIES ポールマウントブラケット 防 水・防 塵 樹 脂 ボ ッ ク ス ■ 耐候性樹脂製のポール・電柱取付具です。 ■ 縦・横、両方向に使用出来ます。 ■ シールワッシャー付ですのでIPX7相当の機能になります。 ■ ボックスへの取付には穴加工が必要です。 ■ 取付の際は別売りの固定用ベルトPKB-10シリーズ（P3−106）をご利用下さい。 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 防水・防塵 樹脂ボックス 取付例 ケース板厚ｔ4.0まで 防水・防塵 アルミ/ ステンレス 92 12 ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド WPMB板厚 t2.2 アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース ①マウントブラケット ④六角ナット ③取付ビス ②シールワッシャー メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル 構成内容 No. 名　称 個 数 材　質 色 ラックケース 1 マウントブラケット 1 ASA樹脂（UL94HB） ホワイトグレー・ダークグレー 2 シールワッシャー 2 NBR,SPCC ブラック　　　　　　　　　　 棚板/ 3 取付ビス（ナベM4×10） 2 ステンレス 無処理　　　　　　　　　　　 ラックパネル 4 六角ナット（M4・3種） 2 ステンレス 無処理　　　　　　　　　　　 電池ホルダー/ 電池ボックス/ コイン電池 型番・寸法・標準価格 アクセサリー 型　番 /機構部品 対応ケース板厚 締付トルク 耐荷重 自重 標準価格 ● ホワイトグレー ● ダークグレー （㎏） （ｇ） （税別） WPMB-M4-3G WPMB-M4-3D t4.0まで 0.45N・m 5kg 26.5 ▲520 カスタム製品 ■トルク値は使用条件により異なりますので参考値としてご利用頂き必ずトルクテストを行ってからご使用下さい。 ▲は値上げした製品です。 技術資料/ 各種ご案内 3-102 92 72 13 13

オプション部品 WGMB-2SW アルミ製ポールマウントブラケット 防 水・防 塵 樹 脂 ボ ッ ク ス ■ アルミダイキャスト製で強度のあるポール・電柱取付具です。 ■ 縦・横、両方向に使用出来ます。 ■ シールワッシャー付ですので IPＸ7、IPＸ5 相当の保護等級になります。 型番目次/ ■ ボックスへの取付には穴加工が必要です。 Photo INDEX ■ 取付けの際は別売の固定ベルト（SNB・PKBシリーズ）をご利用下さい。 プラスチック ケース キャリング ケース ■ 詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ 取付例 ステンレス ボックス 120 14.5 0.8 端子ボックス/ 防水コネクタ/ ケーブル ケース板厚 t4.0 まで グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ①マウントブラケット ケース ③丸ワッシャー ⑤六角ナット メタルケース Raspberry ②取付ビス Piケース/ Okdo ROCK ④シールワッシャー ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 構成内容 棚板/ ラックパネル No. 名　称 個　数 材　質 色 /表面処理 1 マウントブラケット 1 アルミダイキャスト（ADC12） ショットブラスト 電池ホルダー/ 電池ボックス/ 2 取付ビス（ナベM4ｘ10） 2 ステンレス 無処理 コイン電池 3 丸ワッシャー 2 ステンレス 無処理 4 シールワッシャー 2 NBR，SPCC ブラック アクセサリー /機構部品 5 六角ナット（M4・3種） 2 ステンレス 無処理 カスタム製品 型番・標準価格 型　番 対応ケース板厚 締付トルク 自重（g） 標準価格（税別） 技術資料/ WGMB-2SW ｔ4.0まで 0.45N・m ～ 0.5N・m 130 900 各種ご案内 ■トルク値は使用条件により異なりますので参考値としていただき、必ずトルクテストを行ってからご使用下さい。 3-103 150 126 23 23

SNB SERIES ネジ式ステンレスバンド 防 水・防 塵 樹 脂 ボ ッ ク ス 19 1 型番目次/ 2 Photo INDEX ■ 耐食性に優れたステンレス製（SUS304）のバンドです。 12.7 ■ ネジで締め付けるので確実に取付ることが出来ます。 プラスチック ケース ■ 締め付け工具はボックスドライバー（ナットドライバー）の№8が推奨です。 マイナスドライバーも使用可能です。 キャリング ケース φ径 防水・防塵 構成内容 樹脂ボックス No. 名　称 個 数 材　質 表面処理 防水・防塵 1 締付け金具 1 ステンレス（SUS304） 磨き処理 アルミ/ ステンレス 2 バンド　　 1 ステンレス（SUS304） 磨き処理 ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド 型番・寸法・標準価格 アルミサッシ 型　番 Φ径（mm） W t 締付トルク ケース N・m 自重（g） 入　数 標準価格 （税別） / 袋 SNB 52- 76 52　～　 76 12.7 0.6 0.7～1.0 27.5 1 / 袋 180 アルミ フレーム/ SNB 72- 95 72　～　 95 12.7 0.6 0.7～1.0 30 1 / 袋 190 ヒートシンク ケース SNB 91-114 91　～　114 12.7 0.6 0.7～1.0 34.5 1 / 袋 220 SNB105-127 105　～　127 12.7 0.6 0.7～1.0 37.5 1 / 袋 220 メタルケース SNB117-140 117　～　140 12.7 0.6 0.7～1.0 39.5 1 / 袋 240 SNB130-153 130　～　153 12.7 0.6 0.7～1.0 41.5 1 / 袋 240 Raspberry SNB142-165 142　～　165 12.7 0.6 0.7～1.0 43.5 1 / 袋 250 Piケース/ Okdo ROCK SNB155-178 155　～　178 12.7 0.6 0.7～1.0 46.5 1 / 袋 250 ケース SNB168-191 168　～　191 12.7 0.6 0.7～1.0 49 1 / 袋 270 フリーサイズ ケース/ SNB181-204 181　～　204 12.7 0.6 0.7～1.0 51 1 / 袋 280 フリーサイズ パネル SNB194-217 194　～　217 12.7 0.6 0.7～1.0 52.5 1 / 袋 280 SNB207-230 207　～　230 12.7 0.6 0.7～1.0 57 1 / 袋 300 ラックケース SNB220-243 220　～　243 12.7 0.6 0.7～1.0 59.5 1 / 袋 300 SNB233-256 233　～　256 12.7 0.6 0.7～1.0 62.5 1 / 袋 330 SNB246-269 246　～　269 12.7 0.6 0.7～1.0 64 1 / 袋 330 棚板/ ラックパネル SNB259-282 259　～　282 12.7 0.6 0.7～1.0 67.5 1 / 袋 340 SNB272-295 272　～　295 12.7 0.6 0.7～1.0 70 1 / 袋 350 電池ホルダー/ SNB285-308 285　～　308 12.7 0.6 0.7～1.0 71 1 / 袋 380 電池ボックス/ コイン電池 ■ トルク値は使用条件により異なりますので参考値としていただき、必ずトルクテストを行ってからご使用下さい。 アクセサリー /機構部品 対応ポール取付金具、ブラケット カスタム製品 型　番 必要個数 SSK-S1 SSK-160 SSK-170 SSK-200 SSK-210 SSK-250 SSKシリーズ 2本 SSK-280 SSK-300 SSK-350 SSK-400 SSK-530 技術資料/ 各種ご案内 WGMBシリーズ WGMB-1W 1本 3-104

オプション部品 SCT SERIES ステンレス結束バンド 防 水・防 塵 樹 脂 ボ ッ ク ス 1 2 ■ 耐食性に優れたステンレス製（SUS304）の結束バンドです。 ■ セルフロック金具の為、取付が簡単です。（1回使い切りタイプです。） 型番目次/ Photo ■ ケーブルの結束、ポールや電柱へ固定する等の際にご利用いただけます。 INDEX L プラスチック ■ 簡易的な固定等にご利用下さい。 ケース ■ 固定の際は端面で怪我をしないよう手袋等を着用して下さい。 キャリング ケース 構成内容 No. 名　称 個 数 材　質 表面処理 防水・防塵 1 締付け金具 1 ステンレス（SUS304） 磨き処理 樹脂ボックス 2 バンド　　 1 ステンレス（SUS304） 磨き処理 防水・防塵 アルミ/ 型番・寸法・標準価格 ステンレス ボックス 型　番 W L t 入　数 標準価格（税別） / 袋 端子ボックス/ SCT 4.6- 100 4.6 100 0.25 10 / 袋 260 防水コネクタ/ ケーブル SCT 4.6- 150 4.6 150 0.25 10 / 袋 300 グランド SCT 4.6- 200 4.6 200 0.25 10 / 袋 310 SCT 4.6- 300 4.6 300 0.25 10 / 袋 360 アルミサッシ ケース SCT 4.6- 500 4.6 500 0.25 2 / 袋 160 SCT 4.6-1000 4.6 1,000 0.25 2 / 袋 220 アルミ フレーム/ SCT 4.6-1500 4.6 1,500 0.25 2 / 袋 300 ヒートシンク ケース SCT 7.9- 100 7.9 100 0.25 10 / 袋 360 SCT 7.9- 150 7.9 150 0.25 10 / 袋 400 メタルケース SCT 7.9- 200 7.9 200 0.25 10 / 袋 430 SCT 7.9- 300 7.9 300 0.25 10 / 袋 520 Raspberry SCT 7.9- 500 7.9 500 0.25 2 / 袋 190 Piケース/ Okdo ROCK SCT 7.9-1000 7.9 1,000 0.25 2 / 袋 280 ケース SCT 7.9-1500 7.9 1,500 0.25 2 / 袋 370 フリーサイズ ケース/ フリーサイズ パネル ラックケース G3388 ステンレス結束バンド締付工具 棚板/ ラックパネル ■ ステンレス結束バンドの締付、切断をする専用工具です。 ※カットした端面で怪我をしないよう注意して下さい。 電池ホルダー/ 電池ボックス/ コイン電池 使用方法はこちら アクセサリー /機構部品 拡大 カスタム製品 型番・標準価格 技術資料/ 型　番 標準価格（税別） 各種ご案内 注意事項　締付工具はRoHS規制対象外製品です。 G3388 15,800 3-105 t w
