スナップブッシング NBシリーズ - タカチ電機工業

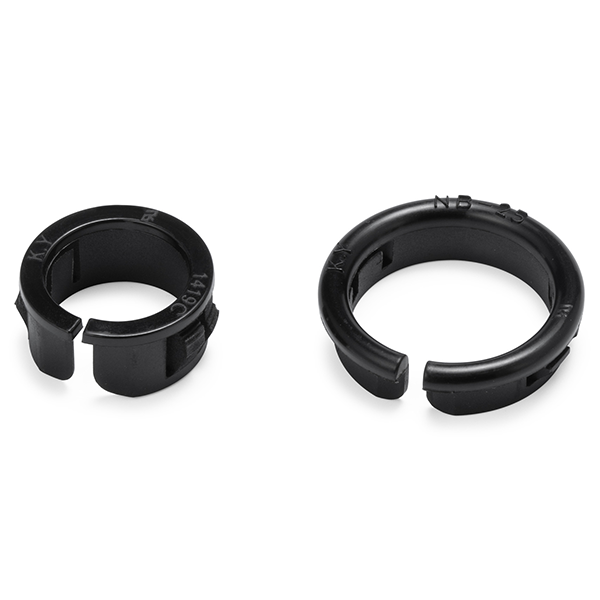

NB SERIES スナップブッシング 製品使用例 ア ク セ サ リ ー ／ 機 構 部 品 ■ 通線用穴の断面に取付けることにより配線を保護します。 型番目次/ ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド φA アルミサッシ ケース φA φC アルミ フレーム/ ヒートシンク ケース φC メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ NB7-15、NB10-35、NB11-30、 NB8-10、NB11-10、NB14-10、 フリーサイズ パネル NB13-35、NB15-35 NB17-10、NB20-10、NB22-15 ラックケース 型番・寸法・標準価格 ■ 材質 / 色：PA66 / ブラック 棚板/ ラックパネル 型 番 A B C 取付穴径 対応板厚 自重（g） 入　数 標準価格(税別） / 袋 NB 7-15 11.9 6.5 7.3 9.5 0.6〜1.6 0.2（1個） 10 / 袋 190 電池ホルダー/ 電池ボックス/ NB 8-10 12.4 6 7.6 9.5 0.8〜1.2 0.2（1個） 10 / 袋 190 コイン電池 NB10-35 15 9.8 9.7 12.7 0.8〜3.3 0.5（1個） 10 / 袋 200 NB11-30 16.6 10.3 10.6 14.3 0.8〜3.2 0.5（1個） 10 / 袋 200 アクセサリー /機構部品 NB11-10 16.8 7.3 10.8 12.7 0.8〜1.2 0.4（1個） 10 / 袋 200 NB13-35 18.4 10.4 12.8 15.9 0.8〜3.3 0.7（1個） 10 / 袋 220 NB14-10 20.3 7.3 14.1 15.9 0.8〜1.0 0.5（1個） 10 / 袋 220 カスタム製品 NB15-35 20.7 10.4 15.1 19.5 0.8〜3.3 0.9（1個） 10 / 袋 220 NB17-10 22.5 7.3 16.5 19.5 0.8〜1.0 0.7（1個） 10 / 袋 240 技術資料/ NB20-10 26 7.3 20 22.0 0.8〜1.0 0.8（1個） 10 / 袋 240 各種ご案内 NB22-15 28.6 7.9 22 25.4 0.8〜1.6 1.3（1個） 10 / 袋 300 14 -51 B B

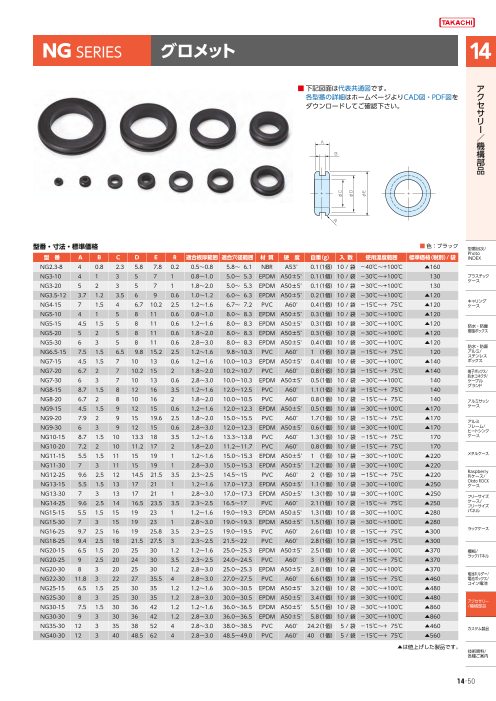

NG SERIES グロメット ■ 下記図面は代表共通図です。 ア 各型番の詳細はホームページよりCAD図・PDF図を ク ダウンロードしてご確認下さい。 セ サ リ ー A ／ 機 B 構 部 品 R 型番・寸法・標準価格 ■ 色：ブラック 型番目次/ Photo 型　番 A B C D E R 適合板厚範囲 適合穴径範囲 材 質 硬　度 自重（g） 入 数 使用温度範囲 標準価格（税別）/ 袋 INDEX NG2.3-8 4 0.8 2.3 5.8 7.8 0.2 0.5〜0.8 5.8〜 6.1 NBR A53° 0.1（1個） 10 / 袋 −40℃〜+100℃ ▲160 NG3-10 4 1 3 5 7 1 0.8〜1.0 5.0〜 5.3 EPDM A50±5° 0.1（1個） 10 / 袋 −30℃〜+100℃ 　130 プラスチック ケース NG3-20 5 2 3 5 7 1 1.8〜2.0 5.0〜 5.3 EPDM A50±5° 0.1（1個） 10 / 袋 −30℃〜+100℃ 　130 NG3.5-12 3.7 1.2 3.5 6 9 0.6 1.0〜1.2 6.0〜 6.3 EPDM A50±5° 0.2（1個） 10 / 袋 −30℃〜+100℃ ▲120 NG4-15 7 1.5 4 6.7 10.2 2.5 1.2〜1.6 6.7〜 7.2 PVC A60° 0.4（1個） 10 / 袋 −15℃〜+ 75℃ ▲120 キャリング ケース NG5-10 4 1 5 8 11 0.6 0.8〜1.0 8.0〜 8.3 EPDM A50±5° 0.3（1個） 10 / 袋 −30℃〜+100℃ ▲120 NG5-15 4.5 1.5 5 8 11 0.6 1.2〜1.6 8.0〜 8.3 EPDM A50±5° 0.3（1個） 10 / 袋 −30℃〜+100℃ ▲120 防水・防塵 NG5-20 5 2 5 8 11 0.6 1.8〜2.0 8.0〜 8.3 EPDM A50±5° 0.3（1個） 10 / 袋 −30℃〜+100℃ ▲120 樹脂ボックス NG5-30 6 3 5 8 11 0.6 2.8〜3.0 8.0〜 8.3 EPDM A50±5° 0.4（1個） 10 / 袋 −30℃〜+100℃ ▲120 防水・防塵 NG6.5-15 7.5 1.5 6.5 9.8 15.2 2.5 1.2〜1.6 9.8〜10.3 PVC A60° 1 （1個） 10 / 袋 −15℃〜+ 75℃ 　120 アルミ/ ステンレス NG7-15 4.5 1.5 7 10 13 0.6 1.2〜1.6 10.0〜10.3 EPDM A50±5° 0.4（1個） 10 / 袋 −30℃〜+100℃ ▲140 ボックス NG7-20 6.7 2 7 10.2 15 2 1.8〜2.0 10.2〜10.7 PVC A60° 0.8（1個） 10 / 袋 −15℃〜+ 75℃ ▲140 端子ボックス/ 防水コネクタ/ NG7-30 6 3 7 10 13 0.6 2.8〜3.0 10.0〜10.3 EPDM A50±5° 0.5（1個） 10 / 袋 −30℃〜+100℃ 　140 ケーブル グランド NG8-15 8.7 1.5 8 12 16 3.5 1.2〜1.6 12.0〜12.5 PVC A60° 1.1（1個） 10 / 袋 −15℃〜+ 75℃ 　140 NG8-20 6.7 2 8 10 16 2 1.8〜2.0 10.0〜10.5 PVC A60° 0.8（1個） 10 / 袋 −15℃〜+ 75℃ 　140 アルミサッシ NG9-15 4.5 1.5 9 12 15 0.6 1.2〜1.6 12.0〜12.3 EPDM A50±5° 0.5（1個） 10 / 袋 −30℃〜+100℃ ▲170 ケース NG9-20 7.9 2 9 15 19.6 2.5 1.8〜2.0 15.0〜15.5 PVC A60° 1.7（1個） 10 / 袋 −15℃〜+ 75℃ ▲170 アルミ NG9-30 6 3 9 12 15 0.6 2.8〜3.0 12.0〜12.3 EPDM A50±5° 0.6（1個） 10 / 袋 −30℃〜+100℃ ▲170 フレーム/ ヒートシンク NG10-15 8.7 1.5 10 13.3 18 3.5 1.2〜1.6 13.3〜13.8 PVC A60° 1.3（1個） 10 / 袋 −15℃〜+ 75℃ 　170 ケース NG10-20 7.2 2 10 11.2 17 2 1.8〜2.0 11.2〜11.7 PVC A60° 0.8（1個） 10 / 袋 −15℃〜+ 75℃ 　170 NG11-15 5.5 1.5 11 15 19 1 1.2〜1.6 15.0〜15.3 EPDM A50±5° 1 （1個） 10 / 袋 −30℃〜+100℃ ▲220 メタルケース NG11-30 7 3 11 15 19 1 2.8〜3.0 15.0〜15.3 EPDM A50±5° 1.2（1個） 10 / 袋 −30℃〜+100℃ ▲220 NG12-25 9.6 2.5 12 14.5 21.5 3.5 2.3〜2.5 14.5〜15 PVC A60° 2 （1個） 10 / 袋 −15℃〜+ 75℃ ▲220 Raspberry Piケース/ NG13-15 5.5 1.5 13 17 21 1 1.2〜1.6 17.0〜17.3 EPDM A50±5° 1.1（1個） 10 / 袋 −30℃〜+100℃ ▲250 Okdo ROCK ケース NG13-30 7 3 13 17 21 1 2.8〜3.0 17.0〜17.3 EPDM A50±5° 1.3（1個） 10 / 袋 −30℃〜+100℃ ▲250 フリーサイズ NG14-25 9.6 2.5 14 16.5 23.5 3.5 2.3〜2.5 16.5〜17 PVC A60° 2.1（1個） 10 / 袋 −15℃〜+ 75℃ ▲250 ケース/ フリーサイズ NG15-15 5.5 1.5 15 19 23 1 1.2〜1.6 19.0〜19.3 EPDM A50±5° 1.3（1個） 10 / 袋 −30℃〜+100℃ ▲280 パネル NG15-30 7 3 15 19 23 1 2.8〜3.0 19.0〜19.3 EPDM A50±5° 1.5（1個） 10 / 袋 −30℃〜+100℃ ▲280 NG16-25 9.7 2.5 16 19 25.8 3.5 2.3〜2.5 19.0〜19.5 PVC A60° 2.6（1個） 10 / 袋 −15℃〜+ 75℃ ▲300 ラックケース NG18-25 9.4 2.5 18 21.5 27.5 3 2.3〜2.5 21.5〜22 PVC A60° 2.8（1個） 10 / 袋 −15℃〜+ 75℃ ▲300 NG20-15 6.5 1.5 20 25 30 1.2 1.2〜1.6 25.0〜25.3 EPDM A50±5° 2.5（1個） 10 / 袋 −30℃〜+100℃ ▲370 棚板/ ラックパネル NG20-25 9 2.5 20 24 30 3.5 2.3〜2.5 24.0〜24.5 PVC A60° 3 （1個） 10 / 袋 −15℃〜+ 75℃ ▲370 NG20-30 8 3 20 25 30 1.2 2.8〜3.0 25.0〜25.3 EPDM A50±5° 2.8（1個） 10 / 袋 −30℃〜+100℃ ▲370 電池ホルダー/ NG22-30 11.8 3 22 27 35.5 4 2.8〜3.0 27.0〜27.5 PVC A60° 6.6（1個） 10 / 袋 −15℃〜+ 75℃ ▲460 電池ボックス/ コイン電池 NG25-15 6.5 1.5 25 30 35 1.2 1.2〜1.6 30.0〜30.5 EPDM A50±5° 3.2（1個） 10 / 袋 −30℃〜+100℃ ▲480 NG25-30 8 3 25 30 35 1.2 2.8〜3.0 30.0〜30.5 EPDM A50±5° 3.4（1個） 10 / 袋 −30℃〜+100℃ ▲480 アクセサリー NG30-15 7.5 1.5 30 36 42 1.2 1.2〜1.6 36.0〜36.5 EPDM A50±5° 5.5（1個） 10 / 袋 −30℃〜+100℃ ▲860 /機構部品 NG30-30 9 3 30 36 42 1.2 2.8〜3.0 36.0〜36.5 EPDM A50±5° 5.8（1個） 10 / 袋 −30℃〜+100℃ ▲860 NG35-30 12 3 35 38 52 4 2.8〜3.0 38.0〜38.5 PVC A60° 24.2（1個） 5 / 袋 −15℃〜+ 75℃ ▲460 カスタム製品 NG40-30 12 3 40 48.5 62 4 2.8〜3.0 48.5〜49.0 PVC A60° 40 （1個） 5 / 袋 −15℃〜+ 75℃ ▲560 ▲は値上げした製品です。 技術資料/ 各種ご案内 14 -50 φC φD φE

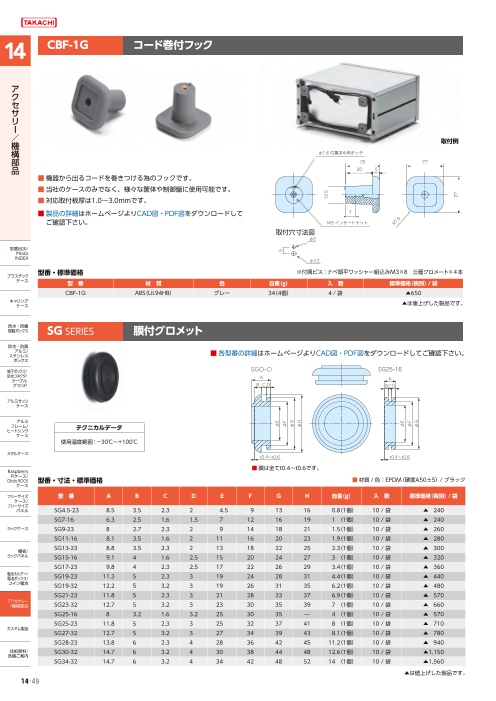

CBF-1G コード巻付フック ア ク セ サ リ ー ／ 機 取付例 構 φ1.8 位置決め用ポッチ 部 25 27 品 20 5 ■ 機器から出るコードを巻きつける為のフックです。 ■ 当社のケースのみでなく、様々な筐体や制御盤に使用可能です。 ■ 対応取付板厚は1.0〜3.0mmです。 ■ 製品の詳細はホームページよりCAD図・PDF図をダウンロードして 7 ご確認下さい。 M3 インサートナット 取付穴寸法図 φ2 型番目次/ Photo INDEX φ3.2 プラスチック 型番・標準価格 ※付属ビス：ナベ頭平ワッシャー組込みM3×8　三価クロメート×４本 ケース 型　番 材　質 色 自重（g） 入　数 標準価格（税別）/ 袋 CBF-1G ABS（UL94HB） グレー 34（4個） 4 / 袋 ▲650 キャリング ケース ▲は値上げした製品です。 防水・防塵 樹脂ボックス SG SERIES 膜付グロメット 防水・防塵 アルミ/ ステンレス ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 ボックス 端子ボックス/ SG〇-〇 SG25-16 防水コネクタ/ A ケーブル A グランド B C D BCD アルミサッシ ケース アルミ フレーム/ ヒートシンク テクニカルデータ ケース 使用温度範囲：−30℃〜＋100℃ メタルケース t0.4～t0.6 t0.4～t0.6 Raspberry ■ 膜は全てt0.4〜t0.6です。 Piケース/ Okdo ROCK 型番・寸法・標準価格 ■ 材質 / 色：EPDM（硬度A50±5） / ブラック ケース フリーサイズ 型　番 A B C D E F G H 自重（g） 入　数 標準価格（税別）/ 袋 ケース/ フリーサイズ パネル SG4.5-23 8.5 3.5 2.3 2 4.5 9 13 16 0.8（1個） 10 / 袋 ▲ 240 SG7-16 6.3 2.5 1.6 1.5 7 12 16 19 1 （1個） 10 / 袋 ▲ 240 ラックケース SG9-23 8 2.7 2.3 2 9 14 18 21 1.5（1個） 10 / 袋 ▲ 260 SG11-16 8.1 3.5 1.6 2 11 16 20 23 1.9（1個） 10 / 袋 ▲ 280 棚板/ SG13-23 8.8 3.5 2.3 2 13 18 22 25 2.3（1個） 10 / 袋 ▲ 300 ラックパネル SG15-16 9.1 4 1.6 2.5 15 20 24 27 3 （1個） 10 / 袋 ▲ 320 SG17-23 9.8 4 2.3 2.5 17 22 26 29 3.4（1個） 10 / 袋 ▲ 360 電池ホルダー/ 電池ボックス/ SG19-23 11.3 5 2.3 3 19 24 28 31 4.4（1個） 10 / 袋 ▲ 440 コイン電池 SG19-32 12.2 5 3.2 3 19 26 31 35 6.2（1個） 10 / 袋 ▲ 480 SG21-23 11.8 5 2.3 3 21 28 33 37 6.9（1個） 10 / 袋 ▲ 570 アクセサリー /機構部品 SG23-32 12.7 5 3.2 3 23 30 35 39 7 （1個） 10 / 袋 ▲ 660 SG25-16 8 3.2 1.6 3.2 25 30 35 ― 4 （1個） 10 / 袋 ▲ 570 SG25-23 11.8 5 2.3 3 25 32 37 41 8 （1個） 10 / 袋 ▲ 710 カスタム製品 SG27-32 12.7 5 3.2 3 27 34 39 43 8.1（1個） 10 / 袋 ▲ 780 SG28-23 13.8 6 2.3 4 28 36 42 45 11.2（1個） 10 / 袋 ▲ 940 技術資料/ SG30-32 14.7 6 3.2 4 30 38 44 48 12.6（1個） 10 / 袋 ▲1,150 各種ご案内 SG34-32 14.7 6 3.2 4 34 42 48 52 14 （1個） 10 / 袋 ▲1,560 ▲は値上げした製品です。 14 -49 φE 5 φF φG φH 12.5 R7.5 φE φF φG 27

MHD SERIES 小型ホールプラグ ■ 各型番の詳細はホームページよりCAD図・PDF図を ダウンロードしてご確認下さい。 ア C ク セ D サ リ ー ■ 穴径 φ5、φ5.5、φ7、φ8用の4サイズの小型ホールプラグです。 ／ ■ 材質はTPE（エラストマー）、シリコンゴムで弾力があります。 機 構 ■ 対応取付板厚は1.0〜3.0mmです。 部 MHD-5.5はヒダ無しです。 品 型番・寸法・標準価格 型　番 材　質 色 取付穴 A B C D 自重（g） 入　数 標準価格（税別）/ 袋 MHD-5 TPE ブラック φ5 7 5.2 5.7 3.5 0.1（1個） 10 / 袋 110 MHD-5.5 シリコンゴム ブラック φ5.5 7 5.6 5 3 0.1（1個） 10 / 袋 120 MHD-7 TPE ブラック φ7 9 7.2 5.7 3.5 0.2（1個） 10 / 袋 120 MHD-8 TPE ブラック φ8 10 8.2 5.7 3.5 0.2（1個） 10 / 袋 140 型番目次/ Photo INDEX HPL SERIES ホールプラグ プラスチック ケース ■ 必要ないパネル穴などに片側から差し込み取付けます。 キャリング ケース 型番・寸法・標準価格 ■ 材質 / 色：ナイロン66（UL94V-2）/ ブラック 型　番 A B C D 取付穴 取付板厚 自重（g） 入　数 標準価格（税別）/ 袋 防水・防塵 樹脂ボックス ■ 各型番の詳細はホームページより HPL- 8 7.6 10.4 8.1 1.6 φ8 1.5/1.6 0.2（1個） 10 / 袋 110 CAD図・PDF図をダウンロードして HPL-10 9.5 13 10.5 1.6 φ9.5 1.0/2.0/2.5 0.3（1個） 10 / 袋 110 防水・防塵 ご確認下さい。 アルミ/ HPL-13 12.5 16.7 10.9 1.6 φ12.5 1.0/1.5/2.0/3.0 0.6（1個） 10 / 袋 140 ステンレス ボックス HPL-16 15.8 19.8 10 1.1 φ16 1.0/1.2/3.0 0.9（1個） 10 / 袋 170 端子ボックス/ HPL-19 18.9 23.2 10 1.4 φ19 1.0/1.2 1.2（1個） 10 / 袋 170 防水コネクタ/ ケーブル HPL-22 22 26 11.3 1.6 φ22 1.0/1.2/2.0 1.9（1個） 10 / 袋 170 グランド HPL-25 25.4 29.1 12.3 2.4 φ25.5 1.0/1.2/2.0 2.7（1個） 10 / 袋 180 HPL-30 30 35 12 1.6 φ30 1.0/1.2/2.0 2.8（1個） 10 / 袋 230 アルミサッシ ケース ■ 上記表の取付穴、取付板厚以外でご使用になる場合は、製品にてご確認の上ご使用下さい。　 D アルミ C フレーム/ ヒートシンク ケース メタルケース JKG SERIES ナイロン自在ブッシュ Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル A 260 B ラックケース 棚板/ ラックパネル 型番・寸法・標準価格 ■ 材質 / 色：ナイロン66（UL94V-2）/ ナチュラル 型　番 A B C 取付け板厚 自重（g） 入　数 標準価格（税別）/ 袋 電池ホルダー/ 電池ボックス/ JKG006N 0.6 3.1 3.8 0.5〜0.7 1.6（1個） 10 / 袋 ▲350 コイン電池 JKG008N 0.8 3.1 3.8 0.7〜0.9 1.5（1個） 10 / 袋 ▲350 ■ 穴加工部の断面に取付けることにより配線を保護します。 JKG010N 1 3.3 3.8 0.9〜1.1 1.6（1個） 10 / 袋 ▲350 アクセサリー /機構部品 ■ 穴加工後の断面に自在にカットしてご使用いただけます。 JKG012N 1.2 3.5 3.8 1.1〜1.3 1.7（1個） 10 / 袋 ▲350 JKG014N 1.4 3.7 3.8 1.3〜1.5 1.7（1個） 10 / 袋 ▲390 JKG016N 1.6 3.9 3.8 1.4〜1.7 1.7（1個） 10 / 袋 ▲390 カスタム製品 JKG020N 2 4.3 3.8 1.8〜2.0 1.8（1個） 10 / 袋 ▲400 JKG030N 3 6.2 4.8 2.5〜3.0 2.7（1個） 10 / 袋 ▲460 技術資料/ 各種ご案内 ▲は値上げした製品です。 14 -53 A B 0.8 B A c

SHP SERIES 防水ホールプラグ ア ク セ サ リ ー ／ 機 構 部 品 ■ 使用していない貫通穴を塞ぐ防水ホールプラグです。 ■ ナットにて締め付けることによってIP67の保護等級で使用可能です。 型番目次/ ■ タップ穴に直接取付けて使用する場合は保護等級はございません。 Photo INDEX プラスチック ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 ケース L2 キャリング ケース L1 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス D 端子ボックス/ ブラックタイプは表面に成型品特有の光沢がある 防水コネクタ/ ケーブル 機種がありますが、良品としております。 グランド アルミサッシ ケース アルミ 3 2 1 フレーム/ ヒートシンク ケース 構成内容 メタルケース ■ PA = ポリアミドの略称 No. 名　称 個　数 材　質 Raspberry 1 プラグ本体 1 PA66 (UL94V-2) Piケース/ Okdo ROCK 2 O-リング 1 NBR ケース 3 ナット　　 1 PA66 (UL94V-2) フリーサイズ ケース/ フリーサイズ パネル 型番・寸法・標準価格 型　番 G ラックケース D L1 L2 自重（g） 標準価格 (税別) ブラック(B) ライトグレー(S) ネジ規格 取付穴径 SHP-12B SHP-12S M12×1.5 φ12.2 φ16 9 12.2 2 70 棚板/ SHP-16B SHP-16S M16×1.5 φ16.2 φ20 9 12.2 3 75 ラックパネル SHP-20B SHP-20S M20×1.5 φ20.2 φ25 11 14.6 5 115 SHP-25B SHP-25S M25×1.5 φ25.2 φ30 11 14.5 7.5 160 電池ホルダー/ 電池ボックス/ SHP-32B SHP-32S M32×1.5 φ32.3 φ38 11 15 11.5 190 コイン電池 SHP-40B SHP-40S M40×1.5 φ40.3 φ46 12 16 18 290 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 14 -52 G
