ポールマウントブラケット PMB-1 - タカチ電機工業

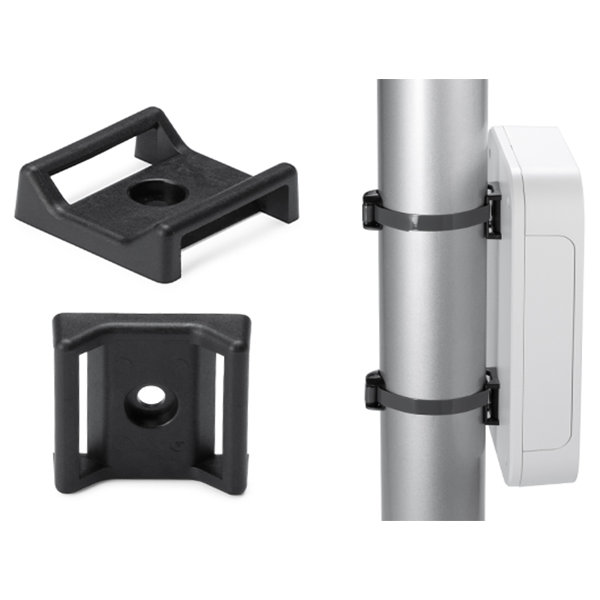

WM SERIES 壁掛ブラケット WM-2D 取付例 使用方法 ア ク セ サ WM-1W リ ー ／ 2 機 2 構 部 1 品 1 3 3 ■ 壁面に引掛け機器の設置が出来る樹脂製の壁掛けブラケットです。 ■ 大小２サイズをご用意しておりますので機器の大きさに合わせて選択して下さい。 テクニカルデータ 型番目次/ ■ ケース板厚t0.8〜t3.5まで対応しますので板金ケースから樹脂ボックスまで幅広いケースに使用出来ます。 Photo 耐荷重：WM-1……2kg INDEX ■ 取付けの際はケースに穴加工が必要です。 WM-2……5kg ■ ベース部品にフック部品を引掛ける際の方向性がありますので現品にてご確認下さい。 プラスチック ※ 耐荷重はしっかりブラケットを取付 ケース ■ 下記図面は代表共通図です。 けた状態での静荷重です。 各型番の詳細はホームページよりCAD図・PDF図・3DCADデータをダウンロードしてご確認下さい。 キャリング ケース 構成内容 No. 名　称 個　数 材　質 色 / 表面処理 防水・防塵 1 ベース　 1 PC＋ABS（UL94HB） オフホワイト・ダークグレー / シボ 樹脂ボックス D 2 フック　 1 PC＋ABS（UL94HB） オフホワイト・ダークグレー / シボ 防水・防塵 アルミ/ 3 取付ビス 2（WM-1） ステンレス 4（WM-2） 鉄　　　　　　　　　 ニッケルメッキ　　　　　　　　　 ボックス 付属ビス　ＷＭ-1□：バインドM3×8 端子ボックス/ ＷＭ-2□：バインドM4×8 防水コネクタ/ 型番・寸法・標準価格 ケーブル グランド W 型　番 Ｗ H Ｄ 対応ケース板厚 自重（g） 標準価格（税別） H ● オフホワイト ● ダークグレー アルミサッシ ケース ＷＭ-1Ｗ ＷＭ-1Ｄ 45 9 65 t0.8〜t3.5 11.5 ▲340 ＷＭ-2Ｗ ＷＭ-2Ｄ 80 11 115 t0.8〜t3.5 48 ▲650 アルミ フレーム/ ヒートシンク ▲は値上げした製品です。 ケース メタルケース PMB-1 ポールマウントブラケット Raspberry Piケース/ Okdo ROCK 取付例 ■ 製品の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 ケース フリーサイズ ケース/ フリーサイズ 28.3 パネル 21.85 8.65 ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 2.7 M3用ビス穴 Counterbored アクセサリー /機構部品 ■ 室内での使用に最適な小型のポールマウントブラケットです。 型番・標準価格 ■ 材質 / 色：PA66+GF（UL94HB） / ブラック ■ 取付けにはMT3-4 (詳細はP14-59をご覧下さい。) を 型　番 耐荷重（kg） 自重（g） 入　数 標準価格(税別) / 袋 カスタム製品 ご使用いただくか、別途ナベM3ビスをご用意下さい。 PMB-1 1 3（1個） 2 / 袋 140 ■ 取付け可能なポール最小径はφ35になります。 技術資料/ 各種ご案内 ■ ポール取付けの際は、ネジ式ステンレスバンドSNBシリーズ（ P3-104）、 ポール取付けベルトPKBシリーズ（ P3-105）、ポール結束バンドSCTシリーズ（ P3-106）をご利用下さい。 14 -29 28.3 φ7.2

オプション部品 WPMB-M4-3 SERIES ポールマウントブラケット 防 水・防 塵 樹 脂 ボ ッ ク ス ■ 耐候性樹脂製のポール・電柱取付具です。 ■ 縦・横、両方向に使用出来ます。 ■ シールワッシャー付ですのでIPX7相当の機能になります。 ■ ボックスへの取付には穴加工が必要です。 ■ 取付の際は別売りの固定用ベルトPKB-10シリーズ（P3−106）をご利用下さい。 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 防水・防塵 樹脂ボックス 取付例 ケース板厚ｔ4.0まで 防水・防塵 アルミ/ ステンレス 92 12 ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド WPMB板厚 t2.2 アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース ①マウントブラケット ④六角ナット ③取付ビス ②シールワッシャー メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル 構成内容 No. 名　称 個 数 材　質 色 ラックケース 1 マウントブラケット 1 ASA樹脂（UL94HB） ホワイトグレー・ダークグレー 2 シールワッシャー 2 NBR,SPCC ブラック　　　　　　　　　　 棚板/ 3 取付ビス（ナベM4×10） 2 ステンレス 無処理　　　　　　　　　　　 ラックパネル 4 六角ナット（M4・3種） 2 ステンレス 無処理　　　　　　　　　　　 電池ホルダー/ 電池ボックス/ コイン電池 型番・寸法・標準価格 アクセサリー 型　番 /機構部品 対応ケース板厚 締付トルク 耐荷重 自重 標準価格 ● ホワイトグレー ● ダークグレー （㎏） （ｇ） （税別） WPMB-M4-3G WPMB-M4-3D t4.0まで 0.45N・m 5kg 26.5 ▲520 カスタム製品 ■トルク値は使用条件により異なりますので参考値としてご利用頂き必ずトルクテストを行ってからご使用下さい。 ▲は値上げした製品です。 技術資料/ 各種ご案内 3-102 92 72 13 13

オプション部品 PKB SERIES ポール固定用ベルト 防 水・防 塵 樹 脂 ボ PKB−10PM、10P PKB−10S、20S ッ ク ス ■ 小型の樹脂ベルトPKB-10PMはφ25からφ60のポールに取付可能です。その他のベルトはφ60からφ400の電柱に取付可能です。 ■ ポール・電柱に取付ける為のベルトです。1回使い切りタイプです。 ■ 締付け力の強いステンレス製と、取付の簡単な樹脂製の2タイプを用意しています。 外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 型番目次/ PKB-10PM、10P D Photo バンド長さ INDEX 使用方法はこちら プラスチック ケース 樹脂留具 樹脂バンド キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス (49.5) 1500 ボックス PKB-10S 端子ボックス/ 防水コネクタ/ ケーブル グランド 締付け金具 ステンレスバンド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース PKB-20S (49.5) 1500 Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ 締付け金具 ステンレスバンド フリーサイズ パネル ラックケース 棚板/ ラックパネル 構成内容 名　称 個　数 材　質 色 /表面処理 電池ホルダー/ 電池ボックス/ 締付け金具 / 樹脂留具 2 ステンレス SUS304 / POM樹脂 バレル研磨 / 黒色 コイン電池 バンド　　　　　　　 2 ステンレス SUS430 / PET樹脂 BA仕上げ / グレー アクセサリー /機構部品 型番・寸法・標準価格 型 番 W D H バンド長さ 引張り強さ（水平） 自重（g） 入　数 標準価格（税別）/袋 カスタム製品 PKB-10PM 23 24 11 500㎜ 0.8ｋN 14 2 / 袋 ▲ 780 PKB-10P 23 40 11 1500㎜ 1.3ｋN 31.8 2 / 袋 ▲ 910 PKB-10S ─ ─ ─ 1500㎜ 1.4ｋN 101.6 2 / 袋 ▲ 840 技術資料/ 各種ご案内 PKB-20S ─ ─ ─ 1500㎜ 2.9ｋＮ 182.2 2 / 袋 ▲1,180 ▲は値上げした製品です。 3-106 12 (27.4) H12 W ００ ００ (16.5) 0.3 20 0.3 10 0.5 10
