スマートウォッチ型ケース ウェアラブル端末に最適でスタイリッシュな デザインのリストバンド付きケース SMW SERIES スタイリッシュで高級感のある 撥水性があり、付け心地の良い 鏡面仕上げのケース本体 シリコンゴム製リストバンド 深さ1メートルに30分間水没に耐えるIP67（相当）の高い防水性 防水ガスケットは経年劣化しにくいシリコンゴム製ガスケットを採用 1 -5

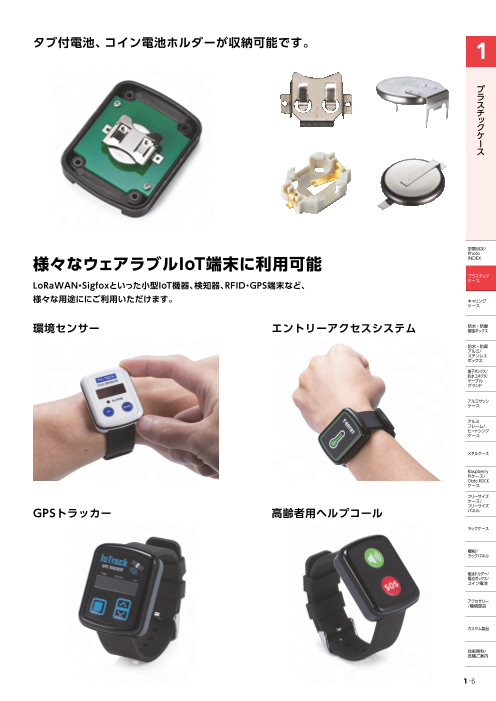

タブ付電池、コイン電池ホルダーが収納可能です。 プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo 様々なウェアラブルIoT端末に利用可能 INDEX プラスチック LoRaWAN・Sigfoxといった小型IoT機器、検知器、RFID・GPS端末など、 ケース 様々な用途ににご利用いただけます。 キャリング ケース 環境センサー エントリーアクセスシステム 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ GPSトラッカー 高齢者用ヘルプコール パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 1 -6

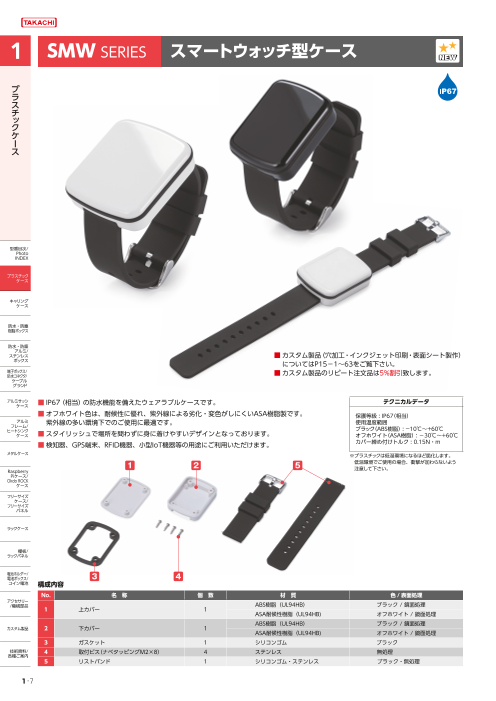

SMW SERIES スマートウォッチ型ケース プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作） ボックス についてはP15−1〜63をご覧下さい。 端子ボックス/ 防水コネクタ/ ■ カスタム製品のリピート注文品は5%割引致します。 ケーブル グランド アルミサッシ ケース ■ IP67（相当）の防水機能を備えたウェアラブルケースです。 テクニカルデータ ■ オフホワイト色は、耐候性に優れ、紫外線による劣化・変色がしにくいASA樹脂製です。 保護等級 : IP67（相当） アルミ フレーム/ 紫外線の多い環境下でのご使用に最適です。 使用温度範囲 ヒートシンク ブラック（ABS樹脂） : −10℃〜+60℃ ケース ■ スタイリッシュで場所を問わずに身に着けやすいデザインとなっております。 オフホワイト（ASA樹脂） : −30℃〜+60℃ ■ 検知器、GPS端末、RFID機器、小型IoT機器等の用途にご利用いただけます。 カバー締め付けトルク : 0.15N・m メタルケース ※プ ラスチックは低温環境になるほど脆化します。 1 2 5 低温環境でご使用の場合、衝撃が加わらないよう Raspberry 注意して下さい。 Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ 3 4 コイン電池 構成内容 No. 名　称 個　数 材　質 色 /表面処理 アクセサリー /機構部品 ABS樹脂（UL94HB） ブラック / 鏡面処理　　 1 上カバー 　　　　　　　　　　　 1 ASA耐候性樹脂（UL94HB) オフホワイト / 鏡面処理 ABS樹脂（UL94HB） ブラック / 鏡面処理　　 カスタム製品 2 下カバー 　　　　　　　　　　　 1 ASA耐候性樹脂（UL94HB) オフホワイト / 鏡面処理 3 ガスケット 　　　　　　　　　　 1 シリコンゴム ブラック 　　　　　　　 技術資料/ 4 取付ビス（ナベタッピングM2×8） 4 ステンレス 無処理 　　　　　　　　 各種ご案内 5 リストバンド 　　　　　　　　　 1 シリコンゴム・ステンレス ブラック・無処理　　　 1 -7

オプション部品（別売） プ ラ ス チ 基板取付タッピングビス ッ EM-1.6 ク P1−121 ケ ー ス 外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 D 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 13.8 防水・防塵 樹脂ボックス 防水・防塵 W アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース 20 アルミ フレーム/ ヒートシンク ケース 型番・寸法・標準価格 メタルケース 型　番 外形寸法 自重（ｇ） 標準価格（税別） ● ブラック ● オフホワイト W D Raspberry SMW-46B SMW-46W 36 46 28 980 Piケース/ Okdo ROCK SMW-50B SMW-50W 44 50 30.5 1.040 ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース オプション部品 ― タブ付電池、コイン電池ホルダー 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 収納可能タブ付電池、コイン電池ホルダー対応表 アクセサリー 型 番 タブ付電池・コイン電池ホルダー型番 /機構部品 ■ 当社取り扱いのタブ付電池、コイン電池ホルダーを収納出来ます。 CRH1220・1632、CRS2032、PB621 詳細はP13-4・6・13・17〜19をご参照下さい。 SMW-46 □ BK-879・BK-2032M、 カスタム製品 BS-M-1225・BS-S-1225、SMTM1632 (対応機種につきましては、右記対応表をご参照下さい。) CRH1220・1632、CRS2032、PB621 ■ 厚さ1mmの基板に実装した際の対応表です。 SMW-50 □ BK-879・5067・2430SM、BS-M-1225、BS-S-1225 技術資料/ 各種ご案内 ■ 実装する場所によっては収納出来ない場合がございますのでご注意下さい。 SMTM1632・2032、BK-2032M 1 -8

CRH SERIES タブ付リチウムコイン電池 水平タイプ ■ 基板に対して電池を水平に実装出来るタブ付のリチウムコイン電池です。 電 ■ 基板に直接はんだ付け出来るので、実装スペースを最小限に抑えられます。 池 ■ 自己放電率が小さく長寿命です。 ホ ル ■ UL規格認定品です。（File No.MH14002） ダ ■ ご使用いただく前にP13−3に記載しております注意事項を必ずお読み下さい。 ー ／ 電 テクニカルデータ 池 ボ 公称電圧 : 3V ッ 使用温度範囲 ク CRH1220、CRH2032 : -30℃～+85℃ ス CRH1632、CRH2450N、CRH2477N : -40℃～+85℃ (23℃での) 自己放電率 : 1％ / 年 ／ コ イ 型番・標準価格 トレイ型番・標準価格 ン 型　番 端子構造 定格容量 標準放電電流 自重 標準価格 標準価格 電 （mAh） （mA） (g) 入 数 （税別） 型　番 入　数 （税別） 池 CRH1220 基板取付ピン×2 35 0.1 1.1 1 / 袋 350 CRH1220-T 100 / トレイ 28,580 CRH1632 基板取付ピン×2 137 0.2 2.0 1 / 袋 390 CRH1632-T 100 / トレイ 32,330 型番目次/ CRH2032 基板取付ピン×3 225 0.4 3.1 1 / 袋 330 CRH2032-T 250 / トレイ 66,560 Photo INDEX CRH2450N 基板取付ピン×3 540 0.8 6.2 1 / 袋 520 CRH2450N-T 250 / トレイ 106,700 CRH2477N 基板取付ピン×3 950 1.0 8.5 1 / 袋 730 CRH2477N-T 200 / トレイ 120,210 プラスチック ケース ■ まとめてご購入の場合はトレイ品をご利用下さい。単価が下がりお得です。 外観寸法図 キャリング ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 ケース CRH1220 CRH1632 CRH2032 防水・防塵 樹脂ボックス φ12.5 16. 5 3.9 3.9 φ20 20.35 5.45 4 12.85 2.8 3.9 φ16 3 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル ＋ － グランド ＋ － ＋ － 0.3 アルミサッシ 0.3 0.3 ケース 11 11 15.2 アルミ フレーム/ 基板取付穴ピッチ ヒートシンク 基板取付穴ピッチ 基板取付穴ピッチ ケース 11 2-φ0.9 11 2-φ0.9 15.2 3-φ0.9 メタルケース 6.6 4.4 8.35 2.65 Raspberry Piケース/ Okdo ROCK CRH2450N CRH2477N 10.35 4.85 ケース φ24.5 24.85 7.35 4 φ24.5 24.85 10.05 4 フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル ＋ － ＋ － 電池ホルダー/ 0.3 電池ボックス/ 0.3 コイン電池 17.8 17.8 アクセサリー 基板取付穴ピッチ /機構部品 基板取付穴ピッチ 17.8 17.8 3-φ0.9 3-φ0.9 カスタム製品 技術資料/ 12.6 5.2 各種ご案内 12.6 5.2 13 -4 35 9.15 2.3 9.15 φ16 10.9 3.5 10.89 φ20 3.5 10. φ12.5 ＋ － 0.3 0.7 ＋ － 0.3 0.7 ＋ － ＋ 0.3 0.7 5.08 5.08 10.15 基板取付穴ピッチ 基板取付穴ピッチ 基板取付穴ピッチ 5.08 5.08 10.15 3-φ1 2-φ0.9 2-φ1 φ24.5 φ24.5 5.3 12.6 8 12.6 ＋ － ＋ 0.3 0.7 ＋ － ＋ 0.3 0.7 10.15 10.15 基板取付穴ピッチ 基板取付穴ピッチ 10.15 10.15 3-φ1 3-φ1 φ20 3 基板実装図 28 28 ＋ － 3 24 3 3.2 0.15 29.5 17.5 10.15 11.35 17.68 6.7 6.6 5.3 5 4 2.3 2 3.9 4.55 2 6.2 5 0.7 11.5 3.5 6.6 0.7 5.08 10.15 7.8 12.6 8.35 21 3.5 3.2 3.9 29.5 3 4.45 3.2 8 7.7 4 0.7 10.15 14.05 17.68 8.35 6.2 7.7 10.15 9.45 15.43 25 0.7 3.5 3.2 4 5.08 6.2 3.2 10.15 12.6 0.7 5.08 10.15 10.35

φ12.5 .9 3.9 φ20 20.35 5.45 4 12.85 2.8 3.9 φ16 16.35 3 ＋ － ＋ － ＋ － 0.3 0.3 0.3 11 11 15.2 基板取付穴ピッチ 基板取付穴ピッチ 基板取付穴ピッチ 11 2-φ0.9 11 2-φ0.9 15.2 3-φ0.9 6.6 4.4 8.35 2.65 10.35 4.85 φ24.5 24.85 7.35 4 φ24.5 24.85 10.05 4 ＋ － ＋ － 0.3 0.3 17.8 17.8 基板取付穴ピッチ 基板取付穴ピッチ 17.8 17.8 3-φ0.9 3-φ0.9 12.6 5.2 12.6 5.2 0.35 9.15 2.3 9.15 10.9 3.5 10.89 3.5 1 φ16 φ20 φ12.5 ＋ － 0.3 0.7 ＋ － 0.3 0.7 ＋ － ＋ 0.3 0.7 5.08 5.08 10.15 基板取付穴ピッチ 基板取付穴ピッチ 基板取付穴ピッチ 5.08 5.08 10.15 3-φ1 2-φ0.9 2-φ1 CRS SERIES タブ付リチウムコイン電池 表面実装タイプ φ24.5 φ24.5 5.3 12.6 8 12.6 ■ 基板に直接はんだ付け出来るので、実装スペースを最小限に抑えられます。 電 ■ 自己放電率が小さく長寿命です。 池 ■ UL規格認定品です。（File No.MH14002） ホ ル ■ リフローはんだ付けには対応しておりません。 ダ ■ ご使用いただく前にP13−3に記載しております注意事項を必ずお読み下さい。 ー ＋ － ＋ 0.3 0.7 ＋ － ＋ 0.3 0.7 ／ 10.15 10.15 電 池 ボ テクニカルデータ ッ 基板取付穴ピッチ ク 公称電圧 : 3V 基板取付穴ピッチ ス 10.15 使用温度範囲 : -30℃～+85℃ (23℃での) 自己放電率 :1 10.％153-φ1 / 年 ／ 3-φ1 コ イ ン 外観寸法図 ■ 詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 電 池 φ20 型番目次/ Photo INDEX プラスチック ケース 3 キャリング ケース 防水・防塵 樹脂ボックス 基板実装図 防水・防塵 アルミ/ 28 ステンレス ボックス 28 端子ボックス/ 防水コネクタ/ ケーブル グランド ＋ － アルミサッシ 3 ケース 24 アルミ フレーム/ ヒートシンク ケース メタルケース 型番・標準価格 トレイ型番・標準価格 型　番 端子構造 定格容量 標準放電電流 自重 標準価 （mAh） （mA） (g) 入 数 格 （税別） 型　番 入　数 標準価格 Raspberry （税別） Piケース/ Okdo ROCK CRS2032 表面実装×2 225 0.4 3.0 1 / 袋 330 CRS2032-T 250 / トレイ 66,560 ケース ■ まとめてご購入の場合はトレイ品をご利用下さい。単価が下がりお得です。 フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 13 -6 3 3.2 0.15 29.5 17.5 10.15 11.35 17.68 6.7 6.6 5.3 5 4 2.3 2 3.9 4.55 2 6.2 5 0.7 11.5 3.5 6.6 0.7 5.08 10.15 7.8 12.6 8.35 21 3.5 3.2 3.9 29.5 3 4.45 3.2 8 7.7 4 0.7 10.15 14.05 17.68 8.35 6.2 7.7 10.15 9.45 15.43 25 0.7 3.5 3.2 4 5.08 6.2 3.2 10.15 12.6 0.7 5.08 10.15 10.35

PB621 小型ボタン電池ホルダー ▪ 詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 6.7 2.8 電 基板実装図 池 ■ 耐熱温度が高いガラス入りLCP樹脂 0.8 製ですので鉛フリーはんだのリフロ － ホ ル ーに対応できます。 ダ テクニカルデータ ー パターン禁止領域 ／ 使用温度範囲 : −25℃～+85℃ 電 ＋ 0.8 1.4 池 ボ 構成内容 型番・標準価格 ッ ク ホルダー材質 ホルダー色 端子材質 端子表面処理 型　番 適用電池 端子構造 自重（g） 入 数 標準価格（税別）/ 袋 ス ガラス入りLCP（UL94V-0） アイボリー 銅合金 金メッキ PB621 ML621/SR621 表面実装×2 0.1（1個） 10 / 袋 1,250 ／ コ 注 意 イ 推奨電池着脱方法 ン 電池を装着する際は、−側コンタクトに向けて斜めに挿入して下さい。 電 電池の取り外しは冶具（先の細いピンセットまたはマイナスドライバー等） 取り付け 取り外し 池 を使用し、右図のように行って下さい。 ※冶具は挿入しすぎないように注意して下さい。 ⊖ ⊕ ⊖ ⊕ 型番目次/ Photo INDEX PD SERIES ボタン電池ホルダー プラスチック ケース ▪ 詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 テクニカルデータ 端子取付穴ピッチ キャリング ケース 使用温度範囲 : −40℃～+80℃ 8 5 R7.5 1 6 1 7. 7.5 防水・防塵 1 樹脂ボックス 注 意 防水・防塵 アルミ/ 電池はきちんと平らになる様に挿入して下さい。ショートのおそれがあります。 16. 2 1.2 2-φ1 ステンレス 4 ボックス 構成内容 型番・標準価格 端子ボックス/ 防水コネクタ/ ホルダー材質 ホルダー色 端子材質 端子表面処理 型　番 適用電池 端子構造 自重（g） 入 数 標準価格（税別）/ 袋 ケーブル グランド PBT（UL94V-0） ブラック りん青銅 スズメッキ PD23 LR44/SR44 基板取付ピン×2 0.7 1 / 袋 　 200 PD23-T LR44/SR44 基板取付ピン×2 ─ 100 / 袋 ▲8,680 アルミサッシ ケース ▲は値上げした製品です。 アルミ フレーム/ ヒートシンク CH7410 SERIES コイン電池ホルダー ケース ▪ 詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 メタルケース 基板実装図 Raspberry テクニカルデータ Piケース/ 24 3 7 11.4 2.8 Okdo ROCK ケース 使用温度範囲 : −55℃～+85℃ フリーサイズ ケース/ フリーサイズ パネル ■ PPS樹脂製ですので耐熱温度が高く、リフローはんだ付けに対応できます。 11.15 ラックケース ■ 落下や激しい衝撃により電池が外れることがあります。落下する可能性 のある機器への使用は推奨致しません。 棚板/ ラックパネル 構成内容 型番・標準価格 電池ホルダー/ ホルダー材質 ホルダー色 端子材質 端子表面処理 型　番 適用電池 端子構造 自重（g） 入　数 標準価格（税別） 電池ボックス/ コイン電池 PPS（UL94V-0） ブラウン りん青銅 金メッキ CH7410-2032LF CR2032 表面実装×2 0.5 1 / 袋 　 150 CH7410-2032LF-T CR2032 表面実装×2 ─ 100 / トレイ ▲8,110 アクセサリー /機構部品 ▲は値上げした製品です。 注 意 推奨電池着脱方法 カスタム製品 電池を装着する際は、金属側（プラス端子）に電池を引っ掛けて押し込んで下さい。 取り付け 取り外し 樹脂側に引っ掛けて押し込んでしまいますと、プラス端子が破損したり、ショート ↓ するおそれがあります。 技術資料/ 各種ご案内 取り外す際は、電池ホルダー側面から電池下面を持ち上げるようにして 取り外して下さい。 ⊖ ⊕ ↑ 13 -13 0.65 9 0.65 4.75 15.7 5.4 1.8 2.8 13 10.8 8.6 2.6 3.6 2.4

BK・BS・SMTM SERIES コイン電池ホルダー 電 池 ホ ル ダ ー ／ 電 池 ボ ッ ク ス ／ コ ■ 材質 / 表面処理：りん青銅 / ニッケルメッキ イ ■ 実装スペースが最小限に抑えられる金属製簡易コイン電池ホルダーです。 ン 電 ■ SMTMシリーズは自動実装機に対応できるキャリアテーピング梱包（TR 池 タイプ）をご用意しております。 ■ マイナス極の電池接点は導電性のあるプレートを設置、またははんだで 作製するか、マイナス端子『BK-2032M』（SMTM2032、BK-888に対 型番目次/ Photo 応）をご利用下さい。 プレートまたははんだ パターン INDEX 型番・標準価格 プラスチック ケース 型　番 適用電池 端子構造 自重（g） 入　数 標準価格（税別） BK-879 SR621/ML621 表面実装×2　　 0.2（1個） 10 / 袋 ▲ 1,150 キャリング BK-5091 LR44 基板取付ピン×2 0.5（1個） 10 / 袋 ▲ 780 ケース BS-M-1225 CR1220/CR1225 表面実装×2　　 0.4（1個） 10 / 袋 　 500 BS-S-1225 CR1220/CR1225 基板取付ピン×2 0.4（1個） 10 / 袋 　 470 防水・防塵 樹脂ボックス SMTM1632 CR1632 表面実装×2　　 0.7（1個） 10 / 袋 ▲ 1,950 BS-S-1632 CR1620/CR1632 基板取付ピン×2 0.7（1個） 10 / 袋 　 470 防水・防塵 BK-5067 CR2016 表面実装×2　　 0.8（1個） 10 / 袋 ▲ 1,130 アルミ/ ステンレス SMTM2032 CR2032/CR2025 表面実装×2　　 0.9（1個） 10 / 袋 ▲ 2,140 ボックス BK-888 CR2032/CR2025 基板取付ピン×2 0.9（1個） 10 / 袋 　 710 端子ボックス/ 防水コネクタ/ BK-2430 CR2430 基板取付ピン×2 1.2（1個） 10 / 袋 　 840 ケーブル グランド BK-2430SM CR2430 表面実装×2　　 1.6（1個） 10 / 袋 　 840 BK-2450 CR2450 基板取付ピン×2 1.3（1個） 10 / 袋 　 880 アルミサッシ ケース BK-2450SM CR2450 表面実装×2　　 1.4（1個） 10 / 袋 　 880 BS-M-1225-TR CR1220/CR1225 表面実装×2　　 ─ 1,000 / キャリアテーピング ▽ 38,160 アルミ フレーム/ SMTM1632-TR CR1632 表面実装×2　　 ─ 700 / キャリアテーピング ▲115,410 ヒートシンク ケース SMTM2032-TR CR2032/CR2025 表面実装×2　　 ─ 600 / キャリアテーピング ▲109,300 ▽は値下げした製品です。▲は値上げした製品です。 メタルケース 外観寸法図 ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 Raspberry Piケース/ Okdo ROCK BK-879 BK-5091 BS-M-1225 ケース 14 5.6 19 3.2 フリーサイズ 10.8 3 2-φ1.2 ケース/ フリーサイズ パネル ラックケース 2.4 3.8 12.8 13.2 棚板/ 8.1 ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 基板実装図 基板実装図 基板実装図 アクセサリー /機構部品 9.2 15.8 はんだ取付部 13.2 はんだ取付部 2-2.5×4 2-φ1.8 3.2 2-3.2×3.2 2.5 カスタム製品 マイナス極設置部 技術資料/ 4×4 各種ご案内 マイナス極設置部 マイナス極設置部 4×4 4×4 13 -17 4 8 0.25 3.2 7.9 12.3 0.25 1.6 3.2 0.25 12 3.2

BS-S-1225 SMTM1632 BS-S-1632 14.5 3 23.2 4 18.4 3.8 電 池 + 2-φ1.2 ホ ル 2.3 ダ 16.9 13.2 3.3 16.9 ー ／ 電 池 ボ ッ 基板実装図 ク 基板実装図 ス はんだ取付部 基板実装図 20.1 2-3×3.2 ／ 13.2 コ 3 16.9 イ 2-φ1.9 2-φ1.9 ン 電 池 マイナス極設置部 マイナス極設置部 マイナス極設置部 4×4 4×4 4×4 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 BK-5067 SMTM2032 BK-888 樹脂ボックス 防水・防塵 30.5 2.2 30.7 4 22.6 3.7 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド 2-φ2.3 アルミサッシ ケース 2-φ2.4 3 1.8 アルミ 21.1 フレーム/ 21.1 ヒートシンク 21 ケース メタルケース Raspberry Piケース/ 基板実装図 基板実装図 基板実装図 Okdo ROCK ケース 25.7 はんだ取付部 はんだ取付部 フリーサイズ 2-5×6 26 2-4.7×5 21.1 ケース/ 2-φ1.8 フリーサイズ 5 4.7 パネル ラックケース マイナス極設置部 マイナス極設置部 棚板/ 6×6 4×4 ラックパネル マイナス極設置部 5×5 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 13 -18 5.4 12.1 6 19.9 0.25 1.6 0.25 5.1 0.25 16 5 3.2 0.25 13.25 3.2 5.1 6.5 15.1 6.7 19.85 0.25 1.6 0.25 1.6

BK-2430 BK-2430SM 27.1 3.7 32.7 3.85 電 池 2-φ2.4 ホ ル 3.3 3.3 ダ 25.4 ー 25.6 ／ 電 池 ボ 基板実装図 ッ 基板実装図 29.1 はんだ取付部 ク 2-5.1×3.6 25.3 3.6 ス 2-φ1.9 ／ コ イ ン マイナス極設置部 マイナス極設置部 4×4 4×4 電 池 BK-2450 BK-2450SM 26.9 5.4 35.6 5.8 型番目次/ Photo INDEX プラスチック 2-φ2.3 ケース 3.3 3.5 キャリング ケース 25.4 25.4 防水・防塵 樹脂ボックス 基板実装図 防水・防塵 アルミ/ 基板実装図 ステンレス 30.5 はんだ取付部 2-5.1×5.1 ボックス 25.4 5.1 2-φ1.9 端子ボックス/ 防水コネクタ/ ケーブル グランド マイナス極設置部 マイナス極設置部 アルミサッシ 4×4 4×4 ケース アルミ フレーム/ ヒートシンク BK-2032M CR2032用マイナス端子 ケース ■ 詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 メタルケース SMTM+BK-2032M推奨基板実装寸法 Raspberry 電池挿入側 Piケース/ 26 Okdo ROCK 7.6 端子取付穴ピッチ ケース 2-φ1 フリーサイズ ケース/ フリーサイズ パネル ■ 材質 / 表面処理：りん青銅 / ニッケルメッキ 4.7 ラックケース はんだ取付部 ホルダー実装図 棚板/ ラックパネル ■ CR2032用のマイナス端子です。 BK-888+BK-2032M推奨基板実装寸法 2 ■ SMTM2032、BK-888のマイナス接点とし 2-φ1 電池挿入側 21.1 電池ホルダー/ 電池ボックス/ てもご利用いただけます。 2-φ1 コイン電池 ■ 断面は無処理です。 アクセサリー /機構部品 0.9 2-φ1.8 ホルダー実装図 カスタム製品 ■ 実装する基板の板厚は1mm以下を推奨致します。 型番・標準価格 技術資料/ 型　番 適用電池 端子構造 自重（g） 入　数 標準価格（税別）/ 袋 各種ご案内 BK-2032M CR2032 基板取付ピン×2 0.2（1個） 10 / 袋 320 13 -19 8.4 22.6 6.7 23.3 0.25 1.6 0.25 1.6 1.2 16.5 0.2 16.3 5.1 22.6 5.1 24.5 16.3 16.3 13 9.7 0.3 5.1 0.25 5.1 5

キャリアテープ寸法図 H 4 φ1.5 A 電 池 ホ ル ダ ー ／ 電 池 ボ ッ ク ス ／ コ 0.3 b A R0.75 イ ン A-A 電 池 型番目次/ Photo INDEX ※ホルダー収納部の形状はホルダーサイズによって異なります。 プラスチック ケース 型　番 W H a b BS-M-1225-TR 32 3.8 28.4 16 キャリング ケース SMTM1632-TR 44 4.5 40.4 20 SMTM2032-TR 44 4.8 40.4 24 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス リール寸法図 ボックス 端子ボックス/ 防水コネクタ/ W ケーブル グランド φ330 アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース A Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ A詳細 パネル a Rc ラックケース 棚板/ ラックパネル 型　番 個数 / リール W a b c 電池ホルダー/ BS-M-1225-TR 1,000 36 2.2 10.4 6.8 電池ボックス/ コイン電池 SMTM1632-TR 700 50.5 2.1 10.4 6.6 SMTM2032-TR 600 48.5 2.4 11 6.6 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 13 -20 b 100 0.2 a W

EM SERIES 固定用タッピングビス ■ 基板取付ボスに固定する際にご利用下さい。 ■ EM-3-6は基板の板厚が t1.6以上の場合にご使用下さい。 プ ラ ス M チ ッ 型番・寸法・標準価格 ■ 材質 / 表面処理：鉄 / 三価クロメート ク ケ 型　番 M L 適応機種 入　数 標準価格（税別）/ 袋 ー EM-1.6 1.6 4 SMW・CSS・CS ス SIC・SIM・WC・PS（M1.6ボスサイズのみ） 50 / 袋 310 EM-2 2 5 PS・TW・TWN・TWF SIC・SIM・PF・WC・WP（M2ボスサイズのみ） 50 / 袋 250 DRC・WH・LC・LCT・LCS・LCE・PFE WSC（カバー側ボスのみ） EM-2.3 2.3 6 PF・PFF（M2.3ボスサイズのみ） 50 / 袋 250 TW・TWN・TWF（M2.3ボスサイズのみ） WP（M2.3ボスサイズのみ） EM-2.3-8 2.3 8 WSC (ベース側ボスのみ） 50 / 袋 250 EM-2.6 2.6 6 PF・PFF・WP (M2.6ボスサイズのみ) 50 / 袋 250 EM-3 3 5 SU・SS・SS-N・PR・OP 50 / 袋 250 EM-3-6 3 6 TWS・TW・TWN・TWF (M3ボスサイズのみ) 50 / 袋 250 型番目次/ Photo INDEX プラスチック ケース MR SERIES ヘクサロビュラタッピングビス キャリング ケース 皿タッピングビス ナベタッピングビス ヘッド形状（ピンあり） ヘッド形状（ピンなし） 防水・防塵 樹脂ボックス 防水・防塵 ヘクサロビュラ穴番号 アルミ/ ピン ステンレス M M ボックス 端子ボックス/ ＊注：MR1.6-6S、MR2.6-10□、MR3-14□はヘッド 防水コネクタ/ 中心部のピンはありません。 ケーブル グランド ■ 通信機器用の特殊ネジや取外し防止用ネジとしてご利用下さい。 アルミサッシ ケース ■ 締付け、取外しに専用ドライバーが必要になります。 アルミ ■ ヘクサロビュラとは、トルクスネジと同形状のネジでISO規格、JIS規格での名称です。 フレーム/ ヒートシンク 使用例 ■ 樹脂用のタッピングネジです。 ケース メタルケース 型番・寸法・標準価格ラ Raspberry 型　番 M L 穴番号 頭形状 材質 表面処理 適応機種 入　数 標準価格（税別）/ 袋 Piケース/ Okdo ROCK MR1.6- 6S * 1.6 6 T3 ナベ 鉄 ニッケルメッキ　 CSS・CS 20 / 袋 ▲350 ケース MR2.5- 8PS 2.5 8 T8 ナベ 鉄 ニッケルメッキ　 PF・PFE・PFF（M2.5サイズ） 20 / 袋 　220 フリーサイズ ケース/ MR2.6-10S * 2.6 10 T8 皿 鉄 ニッケルメッキ　 TW/TWN 4-2-5・4-2-6・4-2-8・5-2-5・5-2-7・5-3-5・ 20 / 袋 　260 フリーサイズ パネル 5-3-7・5-4-7・8-2-8・8-4-8 MR2.6-10B * 2.6 10 T8 皿 鉄 三価黒クロメート TWF 4-2-5・5-2-5・5-3-5・5-2-7・5-3-7・5-4-7・5-3-9 20 / 袋 　290 ラックケース MR2.6-12PS 2.6 12 T8 ナベ 鉄 ニッケルメッキ　 LCT/LCS/LC 115-F2・F3・145S-F6 20 / 袋 　290 LCT/LCS/LC 115H-F2・F3・M2・9V MR2.6-14PS 2.6 14 T8 ナベ 鉄 ニッケルメッキ　 135・135H-F4・M2・M3・9V 145・145H-F6・M2・M4 20 / 袋 　290 棚板/ ラックパネル 165・165H-M4 TW/TWN7-2-11・7-4-11・7-5-11 電池ホルダー/ TWF7-2-11・7-4-11・7-5-11・8-2-8・8-4-8 電池ボックス/ コイン電池 MR2.6-14S 2.6 14 T8 皿 鉄 ニッケルメッキ　 LCT/LCS115-N・F2・F3 20 / 袋 　290 LC115-N・F2・F3 ・145S-N・F6 LCE115-N アクセサリー /機構部品 LCT/LCS/LC 115H-N・F2・F3・M2・9V 135・135H-N・F4・M2・M3・9V MR2.6-18S 2.6 18 T8 皿 鉄 ニッケルメッキ　 145・145H-N・F6・M2・M4 20 / 袋 　290 カスタム製品 165・165H-N・M4 LCE115H-N・135-N・145H-N・165H-N MR3 - 8PS 3 8 T10 ナベ 鉄 ニッケルメッキ　 PF・PFE・PFF（M3サイズ） 20 / 袋 　280 技術資料/ MR3 -14S * 3 14 T10 皿 鉄 ニッケルメッキ　 20 / 袋 　240 各種ご案内 TW・TWN・TWF（M3サイズ） MR3 -14B * 3 14 T10 皿 鉄 三価黒クロメート 20 / 袋 　240 ▲は値上げした製品です。 1-121 L L L
