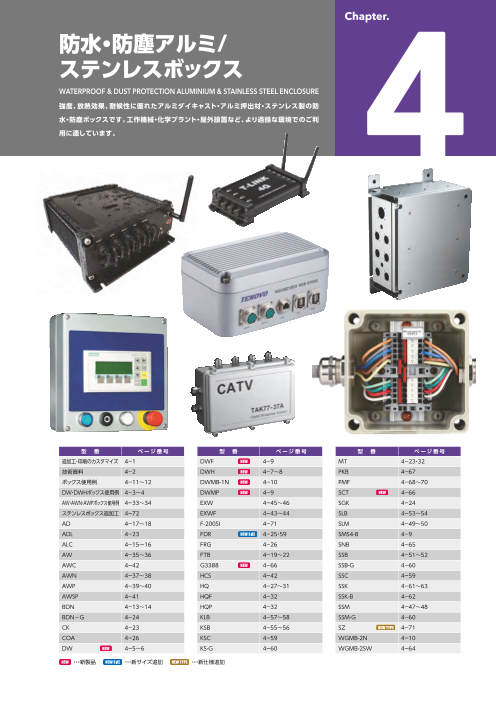

Chapter. 防水・防塵アルミ/ ステンレスボックス WATERPROOF & DUST PROTECTION ALUMINIUM & STAINLESS STEEL ENCLOSURE 強度、放熱効果、耐候性に優れたアルミダイキャスト・アルミ押出材・ステンレス製の防 水・防塵ボックスです。工作機械・化学プラント・屋外設置など、より過酷な環境でのご利 用に適しています。 型　番 ページ番号 型　番 ページ番号 型　番 ページ番号 追加工・印刷のカスタマイズ 4－1 DWF 4－9 MT 4－23・32 技術資料 4－2 DWH 4－7～8 PKB 4－67 ボックス使用例 4－11～12 DWMB-1N 4－10 PMF 4－68～70 DW・DWHボックス使用例 4－3～4 DWMP 4－9 SCT 4－66 AW・AWN・AWPボックス使用例 4－33～34 EXW 4－45～46 SGK 4－24 ステンレスボックス追加工 4－72 EXWF 4－43～44 SLB 4－53～54 AD 4－17～18 F-200SI 4－71 SLM 4－49～50 ADL 4－23 FDR 4－25・59 SMS4-8 4－9 ALC 4－15～16 FRG 4－26 SNB 4－65 AW 4－35～36 FTB 4－19～22 SSB 4－51～52 AWC 4－42 G3388 4－66 SSB-G 4－60 AWN 4－37～38 HCS 4－42 SSC 4－59 AWP 4－39～40 HQ 4－27～31 SSK 4－61～63 AWSP 4－41 HQF 4－32 SSK-B 4－62 BDN 4－13～14 HQP 4－32 SSM 4－47～48 BDN－G 4－24 KLB 4－57～58 SSM-G 4－60 CK 4－23 KSB 4－55～56 SZ 4－71 COA 4－26 KSC 4－59 WGMB-2N 4－10 DW 4－5～6 KS-G 4－60 WGMB-2SW 4－64 ・・・新製品 ・・・新サイズ追加 ・・・新仕様追加

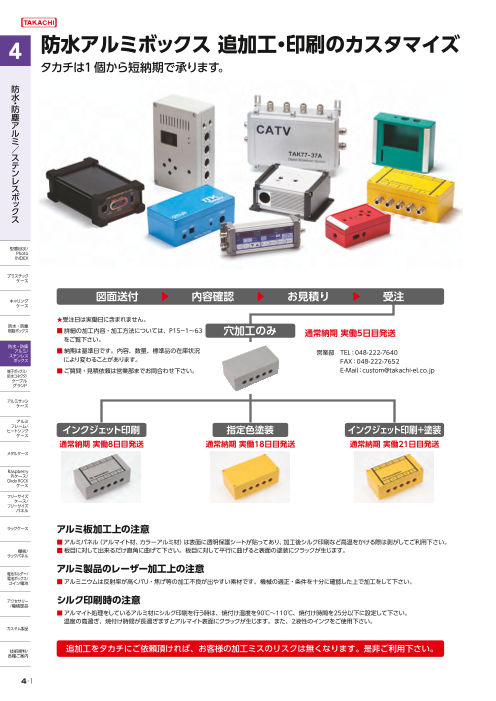

防水アルミボックス 追加工・印刷のカスタマイズ タカチは1 個から短納期で承ります。 防 水・防 塵 ア ル ミ ／ ス テ ン レ ス ボ ッ ク ス 型番目次/ Photo INDEX プラスチック ケース キャリング 図面送付　　▶　　内容確認　　▶　　お見積り　　▶　　受注 ケース ★受注日は実働日に含まれません。 防水・防塵 樹脂ボックス ■ 詳細の加工内容・加工方法については、P15−1〜63 穴加工のみ 通常納期 実働5日目発送 をご覧下さい。 防水・防塵 アルミ/ ■ 納期は基準日です。内容、数量、標準品の在庫状況 ステンレス 営業部　 TEL：048-222-7640 ボックス により変わることがあります。 FAX：048-222-7652 端子ボックス/ ■ ご質問・見積依頼は営業部までお問合わせ下さい。 E-Mail：custom@takachi-el.co.jp 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク インクジェット印刷 指定色塗装 インクジェット印刷＋塗装 ケース 通常納期 実働8日目発送 通常納期 実働18日目発送 通常納期 実働21日目発送 メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース アルミ板加工上の注意 ■ アルミパネル（アルマイト材、カラーアルミ材）は表面に透明保護シートが貼ってあり、加工後シルク印刷など高温をかける際は剥がしてご利用下さい。 棚板/ ■ 板目に対して出来るだけ直角に曲げて下さい。板目に対して平行に曲げると表面の塗装にクラックが生じます。 ラックパネル 電池ホルダー/ アルミ製品のレーザー加工上の注意 電池ボックス/ コイン電池 ■ アルミニウムは反射率が高くバリ・焦げ等の加工不良が出やすい素材です。機械の適正・条件を十分に確認した上で加工をして下さい。 アクセサリー シルク印刷時の注意 /機構部品 ■ アルマイト処理をしているアルミ材にシルク印刷を行う時は、焼付け温度を90℃〜110℃、焼付け時間を25分以下に設定して下さい。 温度の高過ぎ、焼付け時間が長過ぎますとアルマイト表面にクラックが生じます。また、2液性のインクをご使用下さい。 カスタム製品 技術資料/ 追加工をタカチにご依頼頂ければ、お客様の加工ミスのリスクは無くなります。是非ご利用下さい。 各種ご案内 4 -1

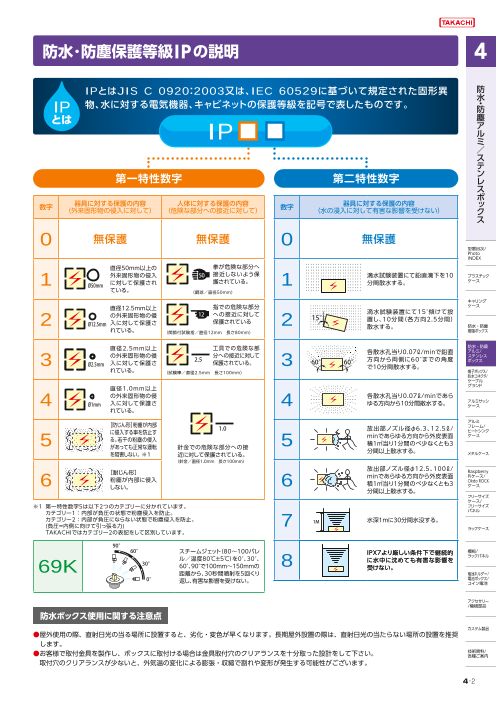

防水･防塵保護等級IPの説明 IPとはJIS C 0920：2003又は、IEC 60529に基づいて規定された固形異 防 水 IP 物、水に対する電気機器、キャビネットの保護等級を記号で表したものです。 ・防 とは 塵 IP ア ル ミ ／ ス テ 第一特性数字 第二特性数字 ン レ ス ボ 数字 器具に対する保護の内容 人体に対する保護の内容 （外来固形物の侵入に対して） （危険な部分への接近に対して） 数字 器具に対する保護の内容 ッ （水の浸入に対して有害な影響を受けない） ク ス 0 無保護 無保護 0 無保護 型番目次/ Photo INDEX 直径50mm以上の 拳が危険な部分へ 1 外来固形物の侵入 50 接近しないよう保 Ø50mm に対して保護され 護されている。 1 滴水試験装置にて鉛直滴下を10 プラスチック 分間散水する。 ケース ている。 （鋼球／直径50mm） キャリング 直径12.5mm以上 指での危険な部分 ケース 2 の外来固形物の侵 12 への接近に対して Ø12.5mm 入に対して保護さ 保護されている 2 滴水試験装置にて15°傾けて設 15° 置し、10分間（各方向2.5分間） れている。 散水する。 防水・防塵 （関節付試験指／直径12mm　長さ80mm） 樹脂ボックス 直径2.5mm以上 工具での危険な部 防水・防塵 3 の外来固形物の侵 2.5 分への接近に対して Ø2.5mm 入に対して保護さ 保護されている。 3 各散水孔当り0.07ℓ/minで鉛直 アルミ/ 60° 60° 方向から両側に60°までの角度 ステンレス ボックス れている。 で10分間散水する。 （試験棒／直径2.5mm　長さ100mm） 端子ボックス/ 防水コネクタ/ ケーブル 直径1.0mm以上 グランド 4 の外来固形物の侵 Ø1mm 入に対して保護さ 4 各散水孔当り0.07ℓ/minであら ゆる方向から10分間散水する。 アルミサッシ ケース れている。 ［防じん形］粉塵が内部 アルミ 放出部ノズル径φ6.3、12.5ℓ/ 5 に侵入する事を防止す 1.0 フレーム/ ヒートシンク る。若干の粉塵の侵入 があっても正常な運転 針金での危険な部分への接 5 minであらゆる方向から外皮表面 ケース 積1㎡当り1分間のべ少なくとも3 を阻害しない。 ※1 近に対して保護されている。 分間以上散水する。 メタルケース （針金／直径1.0mm　長さ100mm） 6 ［耐じん形］ 放出部ノズル径φ12.5、100ℓ/ Raspberry 粉塵が内部に侵入 しない。 6 minであらゆる方向から外皮表面 Piケース/ 積1㎡当り1分間のべ少なくとも3 Okdo ROCK ケース 分間以上散水する。 フリーサイズ ケース/ ※1 第一特性数字5は以下2つのカテゴリーに分かれています。 フリーサイズ カテゴリー1 ： 内部が負圧の状態で粉塵侵入を防止。 パネル カテゴリー2 ： 内部が負圧にならない状態で粉塵侵入を防止。 7 1M 水深1mに30分間水没する。 (負圧＝内側に向けて引っ張る力) ラックケース TAKACHIではカテゴリー2の表記をして区別しています。 90° 60° スチームジェット（80〜100バレ 8 IPX7より厳しい条件下で継続的 棚板/ 69K ル／温度80℃±5℃）を0°、30°、 ラックパネル 30° に水中に沈めても有害な影響を 60°、90°で100mm〜150mmの 受けない。 距離から、30秒間噴射を5回くり 電池ホルダー/ 0° 返し、有害な影響を受けない。 電池ボックス/ コイン電池 アクセサリー /機構部品 防水ボックス使用に関する注意点 カスタム製品 ●屋外使用の際、直射日光の当る場所に設置すると、劣化・変色が早くなります。長期屋外設置の際は、直射日光の当たらない場所の設置を推奨 します。 ●お客様で取付金具を製作し、ボックスに取付ける場合は金具取付穴のクリアランスを十分取った設計をして下さい。 技術資料/ 各種ご案内 　取付穴のクリアランスが少ないと、外気温の変化による膨張・収縮で割れや変形が発生する可能性がございます。 4 -2

完全防水IP68 より過酷な環境に耐えるアルミダイキャストボックス DW•DWH SERIES 水深1メートル・24時間に耐える防水性、水害大国日本の通信・産業設備をサポートします 水深1メートル・24時間に耐える防水性 防水ガスケットはシリコン製で長期間の使用でも高い防水性を ※常時水没する環境での使用は不可です。 実現します。 フラットで汎用型のDWシリーズとヒートシンク形状で熱対策型のDWHシリーズから選択可能 フラットな形状で様々な機器に合わせやすいデザインのDWシリーズ ヒートシンク形状で放熱効果が高く堅牢感のあるデザインのDWHシリーズ 4 -3

オプションの取付足、マウントブラケットを使用することで壁面や電柱・ポールへの取付けが可能 防 水・防 塵 ア ル ミ ／ ス テ ン レ ス ボ ッ ク ス 製品使用例 - 過酷な環境下で様々な用途に利用可能 型番目次/ Photo INDEX アクセスポイント プラント制御機器 プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ 耐衝撃型産業用PC 中継ボックス ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 4 -4

DW SERIES IP68完全防水アルミダイキャストボックス 防 水・防 塵 ア ル ミ ／ ス テ ン レ ス ボ ッ ク ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15−1〜63をご覧下さい。 テクニカルデータ ■ カスタム製品のリピート注文品は5%割引致します。 保護等級 : IP68（水深1メートル 24時間） 防水・防塵 アルミ/ 使用温度範囲 : −40℃〜＋105℃ ステンレス ボックス ■ 水深1メートル、24時間水没に耐えられる高防水型アルミダイキャストボックスです。 カバー締め付けトルク : 4.0〜5.0N・m 端子ボックス/ ■ 内部が導通しており、さらに導電性ガスケットを使用しているため、シールド効果を期待出来ます。 防水コネクタ/ ケーブル ■ 屋外通信機器、プラント制御機器、気象測定器など、厳しい環境での使用に適しています。 グランド ■ 上カバービス取付部は、ビスの落下防止構造になっていますので最初にねじ込むようにして入れて下さい。 アルミサッシ ケース 2 1 アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 3 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 ボックス底面には外部取付足とマウントブラケットを アクセサリー 4 取付けるためのM4タップ穴があります。 /機構部品 構成内容 No. 名　称 個　数 材　質 色 /表面処理 カスタム製品 1 トップカバー　　　　　　　　 1 アルミダイキャスト ADC12 ホワイト / 粉体塗装（内面無処理) 2 ボディー　　　　　　　　　　 1 アルミダイキャスト ADC12 ホワイト / 粉体塗装（内面無処理) 技術資料/ 3 シールドガスケット　　　　　 1 導電性シリコンゴム　　　　 ブラック　　　　　　　　　　　 各種ご案内 4 取付ビス（六角穴付ボルト）　　 4 ステンレス　　　　　　　　 無処理　　　　　　　　　　　　 4 -5

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 防 水・ H 防 h 塵 ア ル ミ ／ ス テ ン d レ w ス D ボ W ッ ク ス 型番目次/ Photo INDEX 型番・寸法・標準価格 型　番 W D H w d h 自重（g） 標準価格（税別） プラスチック ケース DW10-15- 6W 100 150 60 86 136 46 670 4,350 DW10-15- 9W 100 150 90 81 131 76 910 4,810 キャリング DW14-22- 7W 140 220 70 125 205 56 1,245 6,450 ケース DW14-22-10W 140 220 100 123 203 86 1,640 7,260 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド オプション部品（別売） アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK 外部取付足 ポールマウントブラケット ステンレスバンド・ポール固定用ベルト ケース DWFシリーズ DWMB-1N ・ WGMB-2N SNBシリーズ ・ PKBシリーズ フリーサイズ ケース/ P4−9 P4−10 P4−65・67 フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー 取付ベース DINレール DINレール取付ビス ケーブルグランドシリーズ /機構部品 DWMPシリーズ FDRシリーズ SMS4-8 P5−93〜114 P4−9 P4−25 P4−9 カスタム製品 技術資料/ 各種ご案内 4 -6

DWH SERIES IP68ヒートシンクアルミダイキャストボックス 防 水・防 塵 ア ル ミ ／ ス テ ン レ ス ボ ッ ク ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15−1〜63をご覧下さい。 テクニカルデータ ■ カスタム製品のリピート注文品は5%割引致します。 保護等級 : IP68（水深1メートル 24時間） 防水・防塵 アルミ/ ■ 水深1メートル、24時間水没に耐えられ、放熱性も兼ね備えたアルミダイキャストボックスです。 使用温度範囲 : −40℃〜＋105℃ ステンレス ボックス ■ 内部が導通しており、さらに導電性ガスケットを使用しているため、シールド効果を期待できます。 カバー締め付けトルク : 4.0〜5.0N・m 端子ボックス/ ■ 環境にやさしく耐候性と塗膜硬度に優れた粉体塗装を採用しています。 防水コネクタ/ ケーブル グランド ■ アクセスポイント、光伝送装置、耐衝撃型産業用PCなどのご利用に適しています。 ■ 上カバービス取付部は、ビスの落下防止構造になっていますので最初にねじ込むようにして入れて下さい。 アルミサッシ ケース 2 1 アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 3 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 ボックス底面には外部取付足とマウントブラケットを アクセサリー 4 取付けるためのM4タップ穴があります。 /機構部品 構成内容 No. 名　称 個　数 材　質 色 /表面処理 カスタム製品 1 ヒートシンクカバー　　　 1 アルミダイキャスト ADC12 メタリックシルバー / 粉体塗装（内面無処理) 2 ボディー　　　　　　　　 1 アルミダイキャスト ADC12 メタリックシルバー / 粉体塗装（内面無処理) 技術資料/ 3 シールドガスケット　　　 1 導電性シリコンゴム　　　　 ブラック　　　　　　　　　　　　　　　　 各種ご案内 4 取付ビス（六角穴付ボルト） 4 ステンレス　　　　　　　　 無処理　　　　　　　　　　　　　　　　　 4 -7

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 防 水・防 H h 塵 ア ル ミ ／ ス テ ン レ d w ス D ボ W ッ ク ス 型番目次/ Photo INDEX 型番・寸法・標準価格 型　番 W D H w d h 自重（g） 標準価格（税別） プラスチック ケース DWH10-15 -6S 100 150 63.5 86 136 46 875 4,900 DWH10-15- 9S 100 150 93.5 81 131 76 1,115 5,390 キャリング DWH14-22- 7S 140 220 74 125 205 56 1,470 7,270 ケース DWH14-22-10S 140 220 104 123 203 86 1,865 8,110 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド オプション部品（別売） アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK 外部取付足 ポールマウントブラケット ステンレスバンド・ポール固定用ベルト ケース DWFシリーズ DWMB-1N ・ WGMB-2N SNBシリーズ ・ PKBシリーズ フリーサイズ ケース/ P4−9 P4−10 P4−65・67 フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 取付ベース DINレール DINレール取付ビス ケーブルグランドシリーズ アクセサリー /機構部品 DWMPシリーズ FDRシリーズ SMS4-8 P5−93〜114 P4−9 P4−25 P4−9 カスタム製品 技術資料/ 各種ご案内 4 -8

DWMP SERIES DW・DWH用取付ベース ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、 3DCADデータをダウンロードしてご確認下さい。 防 水・ W 1.5 防 塵 ア ル 4-R14.5 ミ ／ ス テ ン レ ス ボ ッ ク ■ 材質 / 表面処理：A1050P t1.5 / 無処理 ス ■ 片面保護シート付です。 ■ 取付ベースの穴加工、クリンチングスペーサー加工も承ります。 型番目次/ 詳細はカタログP15ー13〜16、P15−51〜58をご覧下さい。 4-φ4.5 Photo INDEX 8-R2 a プラスチック ケース 型番・寸法・標準価格 付属ビス：ナベタッピングM4×8 鉄 (三価クロメート) ×4 型　番 W D a b 対応機種 自重(g) 標準価格(税別) キャリング DWMP10-15 78 128 65 80 DW・DWH10-15-□ 39 810 ケース DWMP14-22 120 200 95 140 DW・DWH14-22-□ 96 1,130 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ DWF SERIES 外部取付足 ステンレス ボックス 端子ボックス/ ■ 下記図面は代表共通図です。 防水コネクタ/ ケーブル 各型番の詳細はホームページよりCAD図・PDF図、 グランド 3DCADデータをダウンロードしてご確認下さい。 アルミサッシ W 1.5 ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース ■ 材質 / 表面処理：SUS304 / バレル研磨 フリーサイズ ケース/ フリーサイズ （H） パネル 型番・寸法・標準価格 付属ビス：ナベM4×6 ステンレス (無処理) ×4 ラックケース 型　番 W D （H） 対応機種 自重(g) 入数 / 袋 標準価格（税別）/袋 DWF-10 82 50 （5.8） DW・DWH10-15-□ 77（2本セット） 2 / 袋 610 棚板/ DWF-15 132 50 （5.8） DW・DWH14-22-□ 107（2本セット） 2 / 袋 680 ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 SMS4-8 マウントスクリュー アクセサリー /機構部品 ■ 基板やDINレール(FDRシリーズ)を固定する際にご使用下さい。 FDRシリーズはP4-25をご覧下さい。 カスタム製品 型番・標準価格 型　番 ビス呼称 材 質 表面処理 自重(g) 入　数 標準価格（税別）/袋 技術資料/ SMS4-8 ナベタッピングM4×8 鉄 三価クロメート 1（1個） 4 / 袋 ▲50 各種ご案内 ▲は値上げした製品です。 4 -9 D D b

WGMB-2N アルミ製ポールマウントブラケット 120 14.5 0.8 防 水・防 塵 ア ル ミ ／ ス テ ン レ ス ボ ッ ■ 材質 / 表面処理 : アルミダイキャスト ADC12 / ショットブラスト ■ 詳細はホームページよりCAD図・PDF図、3DCADデータを ク ダウンロードしてご確認下さい。 ス ■ アルミダイキャスト製で強度のあるポール・電柱取付具です。 ■ 穴加工しないで取付け可能ですので防水性を損ねません。 型番目次/ Photo ■ DW・DWH14-22-□に取付け可能です。 INDEX ■ 縦・横、両方の向きにベルトを通すことが出来ます。 プラスチック ■ ポールに取付けの際は別売の固定用ベルト、結束バンドをご利用下さい。（カタログP4−65・67） ケース キャリング 型番・標準価格 付属ビス：ナベM4×6 ステンレス（ 無処理） ×2 ケース 型　番 対応機種 自重(g) 入数 / 袋 標準価格(税別) WGMB-2N DW・DWH14-22-□ 126 1 / 袋 710 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ DWMB-1N アルミ製ポールマウントブラケット 防水コネクタ/ ケーブル グランド 40 17 アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース ■ 材質 / 表面処理 : アルミダイキャスト ADC12 / ショットブラスト フリーサイズ ケース/ フリーサイズ ■ アルミダイキャスト製で強度のあるポール・電柱取付具です。 パネル ■ 穴加工をしないで取付け可能ですので防水性を損ねません。 ラックケース ■ DW・DWH10-15-□に取付け可能です。 ■ 縦・横、両方の向きにベルトを通すことが出来ます。 棚板/ ■ ポールに取付けの際は別売の固定用ベルト、結束バンドをご利用下さい。 ラックパネル （カタログP4−65・67） ■ 詳細はホームページよりCAD図・PDF図、3DCADデータを ダウンロードしてご確認下さい。 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー 型番・標準価格 付属ビス：ナベM4×6 ステンレス（ 無処理） ×1 /機構部品 型　番 対応機種 自重（g） 入数 / 袋 標準価格（税別） DWMB-1N DW・DWH10-15-□ 24 1 / 袋 410 カスタム製品 技術資料/ 各種ご案内 4 -10 150 40 126 23 23

防水・防塵アルミダイキャストボックス 使用例 防水・防塵アルミダイキャストボックスは、防水性はもちろん強度・耐久性・放熱性に優れたボックスです。 防 FA制御用・化学プラント・屋外設置など、より過酷な環境でのご利用に適しています。 水・防 センサ一体型地震記録計 写真提供 株式会社東京測振様 塵 ア ル ミ ／ ス テ ン レ ス ボ ッ ク ス 型番目次/ Photo INDEX 地表用加速度計(地震観測計) 写真提供 株式会社ANET様 プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ タッチパネル表示器 ヒートシンク 写真提供 発紘電機株式会社様 電源測定器 ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル ロケットエンジンコントロール装置 コンクリート製造機コントローラー 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 4 -11

WiFiアクセスポイント CATV中継器 防 水・防 塵 ア ル ミ ／ ス 屋外用ゲートウェイ テ ン レ ス ボ ッ 低流量データロガー 農作物成長管理装置 工作機械操作盤 ク ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 低ノイズ高周波プリアンプ 端子中継ボックス（接続箱) アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース アルミダイキャストボックス カスタム加工 フリーサイズ ケース/ フリーサイズ パネル ダイキャストボックスは素材が肉厚で、加工に長時間を要したり、綺麗な仕上にならなかったり、加工が難しいボックスです。 ラックケース タカチでは高速マシニングセンタにより、短納期かつ綺麗な仕上がりで加工致します。 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 4 -12

BDN SERIES 防水・防塵アルミダイキャストボックス 防 水・防 塵 ア ル ミ ／ ス テ ン レ ス ボ ッ ク ス 型番目次/ Photo INDEX ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15−1〜63をご覧下さい。 テクニカルデータ プラスチック ■ カスタム製品のリピート注文品は5%割引致します。 ケース 保護等級 : IP67 使用温度範囲 : −40℃〜＋105℃ カバー締め付けトルク : 1.0N・m キャリング ケース 2 1 ■ BDNシリーズは、8サイズで色仕様はライトグレーと無処理の2タイプ、全16 防水・防塵 樹脂ボックス 機種です。 ■ ライトグレー塗装は環境にやさしく耐候性と塗膜硬度に優れた粉体塗装を採用 防水・防塵 アルミ/ しています。 ステンレス ボックス ■ Oリングガスケット採用によりIP67の高い防水・防塵性能を実現しました。 端子ボックス/ ■ アルミダイキャスト製なので耐衝撃性にも優れています。 防水コネクタ/ ケーブル グランド ■ 無処理のNタイプは内部が導通している為、シールドボックスとしてご利用可能 です。 アルミサッシ 3 ケース ■ 上カバービス取付部はビスの落下防止構造となっていますので最初にねじ込む 様にして入れて下さい。 アルミ フレーム/ ヒートシンク ケース 5 4 メタルケース Raspberry Piケース/ 構成内容 Okdo ROCK ケース No. 名　称 個　数 材　質 色 /表面処理 フリーサイズ 1 トップカバー　　　　　 1 アルミダイキャスト ADC12 ライトグレー（粉体塗装）/ 無処理 ケース/ フリーサイズ 2 ボディー　　　　　　　 1 アルミダイキャスト ADC12 ライトグレー（粉体塗装）/ 無処理 パネル 3 ガスケット　　　　　　 1 シリコンOリング（硬度30°） ブラック　　　　　　　　　　　 4 取付ビス（ナベ）　　　　 4 ステンレス　　　　　　　　 無処理　　　　　　　　　　　　 ラックケース 5 アースビス（ナベM4×5） 2 鉄　　　　　　　　　　　　 ニッケルメッキ　　　　　　　　 棚板/ ラックパネル オプション部品（別売） 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 外部取付足 取付ベース ポール取付金具 DINレール ケーブルグランドシリーズ 技術資料/ 各種ご案内 CKシリーズ FTBシリーズ SSKシリーズ FDRシリーズ P4−23 P4−19 P4−61〜63 P4−25 P5−93〜114 4 -13

外観寸法図 ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 BDN 6-8-5 BDN 7-10-4 A BDN 9-13-5 A A - A D D H b A - A BDN11-16-6 b c 10 4-Mビス f d φ5外部取付穴 4-Mビス φ5外部 取付穴 防 水 B B n p 6-M4 ・ g 防 h p 内部有効寸法 i 塵 B g B ア ル ミ 4-M4 A ／ A ス B - B テ B - B ン レ ス ボ ッ ク 内部有効寸法 j 5 ス 内部有効寸法 k 内部有効寸法 j BDN 9- 9-6 内部有効寸法 k BDN10-14-7 型番目次/ BDN12-22-8（　）の数値に対応 Photo INDEX BDN16-26-9（　）の数値に対応 A A - A D H プラスチック 4-Mビス b c 10 ケース φ5（φ6.2） 外部取付穴 キャリング ケース 6-M4 h 防水・防塵 樹脂ボックス B g B 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ A 防水コネクタ/ ケーブル B - B グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 内部有効寸法 j メタルケース 内部有効寸法 k 型番・寸法・標準価格 ■ 自重は成形条件により5％内外の変動があります。 Raspberry 型　番 寸　法 Piケース/ 自重（g） 標準価格（税別）G 標準価格（税別）N Okdo ROCK ● ライトグレー粉体塗装 ○ 無処理 W D H a b c ケース BDN 6- 8-5G BDN 6- 8-5N 60 80 50 48 68 9 240 ▲ 2,300 ▲1,730 フリーサイズ ケース/ BDN 7-10-4G BDN 7-10-4N 70 100 40 58 88 9 250 ▲ 2,410 ▲1,820 フリーサイズ パネル BDN 9- 9-6G BDN 9- 9-6N 90 90 60 78 78 15 395 ▲ 2,930 ▲2,270 BDN 9-13-5G BDN 9-13-5N 90 130 50 78 118 9 420 ▲ 2,960 ▲2,280 ラックケース BDN10-14-7G BDN10-14-7N 100 140 70 88 128 15 635 ▲ 3,820 ▲3,010 BDN11-16-6G BDN11-16-6N 110 160 60 98 148 15 640 ▲ 4,190 ▲3,270 棚板/ BDN12-22-8G BDN12-22-8N 120 220.5 80 105 205 20 1,155 ▲ 6,360 ▲5,070 ラックパネル BDN16-26-9G BDN16-26-9N 160 260 90 140 240 20 2,145 ▲10,140 ▲7,930 ▲は値上げした製品です。 電池ホルダー/ 電池ボックス/ コイン電池 型　番 寸　法 ● ライトグレー粉体塗装 ○ 無処理 d e f g h i j k ℓ m n p M アクセサリー BDN 6- 8-5G BDN 6- 8-5N 14 − 23 3.5 42.5 44 45 71 33 51 6 3 M4 /機構部品 BDN 7-10-4G BDN 7-10-4N 14 11 31 3 85 34 75 92.5 38 62.5 6 3 M4 BDN 9- 9-6G BDN 9- 9-6N 62 18.5 37 3.5 72 54 62.5 80.7 46.7 80.5 6 3 M4 カスタム製品 BDN 9-13-5G BDN 9-13-5N 14 19 47.5 3.5 112.5 44 102.7 120.9 55.9 80.7 6 3 M4 BDN10-14-7G BDN10-14-7N 72 24 48 3.5 121 64 111 130 56 90 6 3 M4 BDN11-16-6G BDN11-16-6N 14 29 67.5 3.5 142.5 54 132.5 150.7 75.7 100.5 6 3 M4 技術資料/ 各種ご案内 BDN12-22-8G BDN12-22-8N 84.6 28 56 3.9 196 74 183 206 62 105 6 3 M5 BDN16-26-9G BDN16-26-9N 110 36 72 4.8 230 82 216 247 87 146 9 4 M6 4 -14 W a W a 内部有効寸法 i g h g p n p 10 c H e f d 内部有効寸法 ℓ 内部有効寸法 m 内部有効寸法 ℓ 5（6.2） 内部有効寸法 m W a 内部有効寸法 i g p n p e d f 内部有効寸法 ℓ 5 内部有効寸法 m

ALC SERIES 防水・防塵アルミダイキャストボックス 防 水・防 塵 ア ル ミ ／ ス テ ン レ ス ボ ッ ク ス 型番目次/ Photo INDEX プラスチック ケース ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはP15−1〜63をご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 キャリング 4 テクニカルデータ ケース 保護等級 : IP65 / 67　※ サイズによりIPが異なります。 2 使用温度範囲 : −40℃〜＋80℃ 防水・防塵 樹脂ボックス カバー締め付けトルク: 2.5N･m 1 防水・防塵 アルミ/ 5 ■ デザインの良いアルミダイキャストボックスです。 ステンレス ボックス ■ 保護等級 IP67, 65で、頑丈なボックスです。 端子ボックス/ 防水コネクタ/ ケーブル グランド 6 アルミサッシ ケース 7 アルミ フレーム/ ヒートシンク 3 ケース ■ 付属のヒンジを取付ける事でカバーの ■ POM樹脂製のクリップオンカバーを外す 落下防止になります。 だけでボックスを壁にネジ止め可能です。 メタルケース 構成内容 No. 名　称 個　数 材　質 色 /表面処理 Raspberry 1 トップカバー　　　　　　　　　　　　　 1 アルミダイキャスト　　　　　　　　　　　　 グレー粉体塗装（RAL 7040） Piケース/ Okdo ROCK 2 ボディー　　　　　　　　　　　　　　　 1 アルミダイキャスト　　　　　　　　　　　　 グレー粉体塗装（RAL 7040） ケース 3 クリップオンカバー ※1　　　　　　　　 2 POM / アルミニウム＋POM　　　　　　　　 グレー / シルバーアルマイト フリーサイズ ケース/ 4 内ヒンジ ※2　　　　　　　　　　　　　 2 ポリプロピレン　　　　　　　　　　　　　　 グレー　　　　　　　　　　 フリーサイズ パネル 5 ガスケット　　　　　　　　　　　　　　 1 エラストマー、ポリウレタン又はネオプレーン ブラック / ライトグレー　　 6 取付ビス（ナベM4 / M5）　　　　　　　 4 ステンレス　　　　　　　　　　　　　　　　 無処理　　　　　　　　　　 ラックケース 7 基板取付ビス（バインドM4×6 / M5×8） 5 鉄　　　　　　　　　　　　　　　　　　　　 ユニクロメッキ　　　　　　 ※1 ALC23-20-12, ALC33-20-12, ALC28-25-12タイプのみクリップオンカバーがアルミ製となります。(それ以外はPOM樹脂製) ※2 高さ50のタイプはヒンジは付属していません。 棚板/ ラックパネル オプション部品（別売） 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 取付ベース ケーブルグランドシリーズ アルミ製クリップオンカバー ポール取付金具 プロテクティブベント 技術資料/ 各種ご案内 FTBシリーズ COAシリーズ SSKシリーズ PMFシリーズ P4−20 P5−93〜114 P4−26 P4−61〜63 P4−68〜70 4 -15

外観寸法図 ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 20 （ALC23-20-12は30） （ALC28-25-12は30） W H W H e 15 14 e 14 防 水・ 6-M4 6-M5 防 g 塵 g ア ル ミ c 1.7 7 ／ 4-M4ビス 9 3 φ5外部取付穴 d 3.3 ス テ φ6外部 c 1.7 8 9 3 ン 取付穴 d 4-M5ビス 3.3 レ ALC10-7-5 ス ボ ALC12- 9- 6 ALC20-17- 9 ッ ALC14-11- 6 ALC23-20-12 ク ALC18-15- 9 ALC28-17- 9 ス 内部有効寸法 i 内部有効寸法 j ALC20-11- 6 ALC28-25-12 内部有効寸法 i 内部有効寸法 j 型番目次/ Photo INDEX プラスチック ケース W 30 H e 14 キャリング ケース 8-M5 防水・防塵 g 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ 1.7 8 9 ケーブル φ6外部 c 取付穴 d 4-M5ビス 3.3 3 グランド アルミサッシ ケース ALC33-20-12 アルミ フレーム/ ヒートシンク ケース メタルケース 内部有効寸法 i 内部有効寸法 j Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ■ IP（防水保護等級）はサイズにより異なります。 型番・寸法・標準価格 ■ 自重は成形条件により5％内外の変動があります。 ラックケース 型　番 W D H a b c d e f g h i j k l IP 自重（g） 標準価格（税別） ALC10- 7- 5 100 70 50 44 54 47 84 62.5 62.5 76 42 66 91 21.5 61 IP67 340 ▲ 7,130 棚板/ ラックパネル ALC12- 9- 6 120 90 60 62 40 64 102 79.5 81.5 96 52 82 107 20 76 IP67 560 ▲ 7,890 ALC14-11- 6 140 110 60 82 60 84 122 99.5 101.5 116 52 102 127 40 96 IP67 685 ▲11,530 電池ホルダー/ ALC18-15- 9 180 150 90 122 100 124 162 139.5 141.5 156 82 142 170 80 140 IP67 1,200 ▲15,300 電池ボックス/ コイン電池 ALC20-11- 6 200 110 60 82 60 144 182 159.5 101.5 176 52 162 186 40 96 IP67 860 ▲12,570 ALC20-17- 9 200 170 90 142 120 144 182 159.5 161.5 176 82 162 186 100 156 IP67 1,380 ▲16,910 アクセサリー ALC23-20-12 230 200 120 172 144 174 212 189.5 191.5 206 112 192 220 123 189 IP65 2,050 ▲35,030 /機構部品 ALC28-17- 9 280 170 90 142 120 224 262 239.5 161 256 82 242 270 100 159 IP65 1,770 ▲18,470 ALC28-25-12 280 250 120 220 194 224 262 240 242 250 110 241 267 172 237 IP65 2,990 ▲43,820 カスタム製品 ALC33-20-12 330 200 120 172 144 274 312 289.5 191.5 306 112 292 320 123 189 IP65 2,600 ▲42,930 ▲は値上げした製品です。 技術資料/ 各種ご案内 4 -16 D 4 13 a D b b 2 11 a 3 3 h h f f 内部有効 寸法 k 内部有効寸法 l 内部有効寸法 k D 内部有効寸法 l a 4 13 b 3 h f 内部有効寸法 k 内部有効寸法 l

AD SERIES 防水・防塵アルミダイキャストボックス 防 水・防 塵 ア ル ミ ／ ス テ ン レ ス ボ ッ ク ス 型番目次/ Photo INDEX プラスチック ケース ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15−1〜63をご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 キャリング ケース 防水・防塵 樹脂ボックス 5 ■ 肉厚で頑丈なアルミダイキャストボックスです。 防水・防塵 ■ 地震計等の屋外用測定器、プラント制御、トンネル内の機器など過酷 アルミ/ ステンレス な環境下で使用する機器へのご利用に最適です。 ボックス ■ 落下防止スクリューの為、カバースクリューはトップカバーから外せ 端子ボックス/ 防水コネクタ/ ません。 ケーブル グランド テクニカルデータ アルミサッシ ケース 保護等級 : IP65 / 67　　※ サイズによりIPが異なります。 使用温度範囲 : −40℃〜＋80℃ アルミ カバー締め付けトルク：下記の機種 1.8N･m〜2N･m フレーム/ ヒートシンク AD5-7-4、7-7-4、8-8-6、10-7-4、10-10-8、12-8-4、12-8-6 ケース AD15-7-4、15-10-5、15-10-8、16-8-6、20-10-8 その他の機種 2.8N･m〜3N･m 2 4 1 3 メタルケース Raspberry Piケース/ 構成内容 Okdo ROCK ケース No. 名　称 個　数 材　質 色 /表面処理 フリーサイズ 1 トップカバー　　 1 アルミダイキャスト　　　　　　　　　 ライトグレー粉体塗装　　　　　 ケース/ フリーサイズ 2 ボディー　　　　 1 アルミダイキャスト　　　　　　　　　 ライトグレー粉体塗装　　　　　 パネル 3 ガスケット　　　 1 エラストマー、シリコン、ポリウレタン ブラック又はホワイトアイボリー 4 カバースクリュー 2〜6 ステンレス鋼　　　　　　　　　　　　 無処理　　　　　　　　　　　　 ラックケース 5 アースネジ　　　 2〜4 鉄　　　　　　　　　　　　　　　　　 三価クロメート　　　　　　　　 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 オプション部品（別売） アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 取付ベース　FTBシリーズ DINレール　FDRシリーズ 外部取付足 ADL・CKシリーズ ポール取付金具　SSKシリーズ ケーブルグランドシリーズ P4−21〜22 P4−25 P4−23 P4−61〜63 P5−93〜114 4 -17

外観寸法図 ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 AD 5-7-4 2-φ4.4外部取付穴 AD 7-7-4 AD10-7-4 AD15-7-4 W W H H 内部有効寸法 a 内部有効寸法 a 4-M4 4-M4 防 28 28 水 内部有効寸法 b 内部有効寸法 b 6 6 ・防 53 塵 ア 4-M4 24.5 ル ミ 34 34 ／ ス テ ン g g レ 9 9 ス e e 内部有効寸法 37.5 ボ f f ッ 内部有効寸法 57.5 ク D ス W H 内部有効寸法 a 6-M6(M4) i 型番目次/ 内部有効寸法 b 20(10) Photo INDEX ■ 注（　）内は下記ボック スの寸法です。 プラスチック AD 8- 8-6 ケース AD12- 8-4 AD12- 8-6 キャリング AD16- 8-6 ケース k AD10-10-8 AD15-10-5 防水・防塵 AD15-10-8 樹脂ボックス AD20-10-8 防水・防塵 アルミ/ ステンレス ボックス e j j 端子ボックス/ f 防水コネクタ/ ケーブル グランド ■ IP（防水保護等級）はサイズにより異なります。 アルミサッシ ■ 自重は成形条件により5％内外の変動があります。 ケース 型番・寸法・標準価格 ■ AD20-20-12とAD24-24-12以上の7機種のガスケットは注入式ポリウレタンになります。 型　番 W D H a b c d e f g h i j k IP 自重（㎏） 標準価格（税別） アルミ フレーム/ ヒートシンク AD 5- 7- 4 50 65 40 − − − − − − − − − − − IP67 0.13 ▲ 3,430 ケース AD 7- 7- 4 65 65 40 57.5 37.5 57.5 37.5 49 53 42 53 − − − IP67 0.18 ▲ 3,970 AD 8- 8- 6 80 80 60 70.5 49 70.5 49 58 67 39 67 20 10 54 IP67 0.34 ▲ 5,380 メタルケース AD10- 7- 4 100 65 40 92.5 72.5 57.5 37.5 84 88 77 53 − − − IP67 0.25 ▲ 4,540 AD10-10- 8 100 100 80 90 69.5 90 69.5 78 87 59 87 27 10 74 IP67 0.55 ▲ 8,340 Raspberry Piケース/ AD12- 8- 4 120 80 40 108 87.5 68 47.5 98 107 39 67 20 10 34 IP67 0.35 ▲ 6,820 Okdo ROCK ケース AD12- 8- 6 120 80 60 110.5 90 70.5 50 98 107 39 67 20 10 54 IP67 0.44 ▲ 7,130 フリーサイズ AD12-12-10 120 120 100 109 80 109 80 92 102 64 102 33 13 92 IP67 1.08 ▲12,780 ケース/ フリーサイズ AD15- 7- 4 150 65 40 142.5 122.5 57.5 37.5 134 138 127 53 − − − IP67 0.33 ▲ 5,850 パネル AD15-10- 5 150 100 54 142 121.5 92 71.5 128 137 59 87 27 10 48 IP67 0.57 ▲10,050 AD15-10- 8 150 100 80 140 119.5 90 69.5 128 137 59 87 27 10 74 IP67 0.74 ▲10,050 ラックケース AD16- 8- 6 160 80 60 150.5 130 70.5 50 138 147 39 67 20 10 54 IP67 0.56 ▲ 8,290 AD16-16-10 160 160 100 149 120.5 149 120.5 132 142 104 142 33 13 91 IP67 1.44 ▲15,880 棚板/ AD18-12-10 180 120 100 169 140 109 80 152 162 64 102 33 13 92.5 IP67 1.31 ▲14,940 ラックパネル AD20-10- 8 200 100 80 190 169.5 90 69.5 178 187 59 87 27 10 74 IP67 0.9 ▲12,470 AD20-20-12 200 200 120 188 154.5 188 154.5 168 180 134 180 40 13 112 IP67 2.48 ▲24,140 電池ホルダー/ 電池ボックス/ AD24-12-10 240 120 100 229 200 109 80 212 222 64 102 33 13 91 IP67 1.6 ▲16,550 コイン電池 AD24-16-10 240 160 100 229 200 149 120 212 222 104 142 33 13 91.2 IP67 1.88 ▲19,150 AD24-24-12 240 240 120 228 194.5 228 194.5 208 220 174 220 40 13 112 IP65 3.04 ▲27,630 アクセサリー /機構部品 AD30-20-12 300 199.5 120 288 254.5 188 154.5 268 280 134 180 40 13 112 IP67 3.25 ▲29,340 AD32-16-10 320 160 100 309 280 149 120 292 302 104 142 33 13 92 IP67 2.42 ▲23,410 カスタム製品 AD32-32-12 320 320 120 308 274.5 308 274.5 288 300 254 300 40 13 112 IP65 4.9 ▲46,010 AD36-24-12 360.5 240.5 120 348 314.5 228 194.5 328 340 174 220 40 13 111 IP65 4.74 ▲45,660 AD40-20-12 400 200 120 388 354.5 188 154.5 368 380 134 180 40 13 111.5 IP67 4.14 ▲46,820 技術資料/ 各種ご案内 AD48-32-12 481 321 120 468 434.5 308 274.5 448 460 254 300 40 13 108.8 IP65 6.6 ▲67,510 ▲は値上げした製品です。 4 -18 38 D 34 9 内部有効寸法 c 内部有効寸法 d 34 内部有効寸法 D 32.5 6 内部有効寸法内 4部2有.5効寸法 c 28 W 内部有効寸法 d H 14 D 内部有効寸法 c 内部有効寸法 d 14 g h 14 h 14 h 4-φ6.6(φ4.4)外部取付穴 4-φ4.4外部取付穴 4-φ4.4外部取付穴

FTB SERIES 使用例 BDN用取付ベース 防 水・ ■ 製品のCADデータはホームページよりダウンロード 防 可能です。 塵 ■ 取付ベースの穴加工、クリンチングスペーサー加工も承ります。 ア ル 詳細はカタログP15−13〜16、P15−51〜58をご覧下さい。 ミ ／ FTB 5-7 FTB 6-9 ス D D テ ン a b c a b c レ ス ボ ッ ク ス h 型番目次/ Photo 2 INDEX -R7 2-φ4.5 プラスチック ケース 2-φ4.5 キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 FTB 8-12 FTB 8- 8　FTB10-20 アルミ/ FTB10-15 FTB 9-13　FTB14-24 ステンレス ボックス D D 端子ボックス/ a b c 防水コネクタ/ a b c 8-R k ケーブル グランド アルミサッシ ケース 4- Ri 4-R i アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ h 4-φ4.5 4-φ4.5 Okdo ROCK ケース フリーサイズ h ケース/ フリーサイズ パネル 構成内容 ラックケース 名　称 個　数 材　質 色 /表面処理 取付ベース 　　　　　 1 A1100P t1.5 シルバーアルマイト 棚板/ 取付ビス（ナベM4×5） 2または4 鉄 三価クロメート　　 ラックパネル ■ 片面保護シート付です。 電池ホルダー/ 電池ボックス/ 型番・寸法・標準価格 コイン電池 型　番 適応機種 W D a b c d e f g h i k 標準価格（税別） FTB 5- 7 BDN 6- 8-5 50 70 8 45 17 9 33 8 42.5 − 8 2 ▲ 530 アクセサリー /機構部品 FTB 6- 9 BDN 7-10-4 62 92 9 74 9 17 36 9 − 85 7 1 ▲ 570 FTB 8- 8 BDN 9- 9-6 80 80 9 62 9 17 46 17 37 72 8 2 ▲ 650 FTB 8-12 BDN 9-13-5 80 120 8 103 9 17 55 8 47.5 112.5 8 1 ▲ 800 カスタム製品 FTB 9-13 BDN10-14-7 89 129 9 111 9 17 55 17 48 121 8.5 2 ▲ 860 FTB10-15 BDN11-16-6 100 150 8 133 9 17 75 8 67.5 142.5 8 1 ▲1,010 技術資料/ FTB10-20 BDN12-22-8 108 206 11 184 11 22 64 22 56 196 10 2 ▲1,200 各種ご案内 FTB14-24 BDN16-26-9 144 244 15 214 15 30 84 30 72 230 12 3 ▲1,680 ▲は値上げした製品です。 4 -19 W W d e f d e f g 2-Ri 11.5 g 21 8-Rk W d e f W d e f 8- g Rk k 8- R Ri 4-
