低価格型 メタルケーブルグランド RMCシリ－ズ

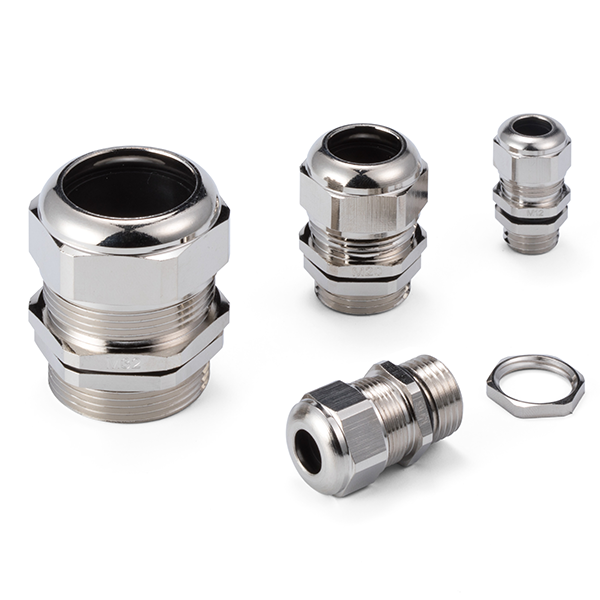

RMC SERIES メタルケーブルグランド 低価格タイプ 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo ■ 保護等級IP67相当の防水メタルケーブルグランドです。 INDEX ■ MネジサイズM12～M32までのラインナップ プラスチック ■ 低価格なメタル製ケーブルグランドです。 ケース テクニカルデータ キャリング 保護等級：IP67相当 ケース 使用温度範囲：−20℃～＋80℃ 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース 1 2 3 4 アルミ フレーム/ ヒートシンク ケース 構成内容 No. 名　称 材　質 色 / 表面処理 メタルケース 1 キャップ　　 真ちゅう ニッケルメッキ 2 ゴムブッシュ TPE 黒　　　　　　 Raspberry Piケース/ 3 コネクタ本体 真ちゅう ニッケルメッキ Okdo ROCK ケース - O-リング 　 NBR 黒　　　　　　 フリーサイズ 4 ナット　　　 真ちゅう ニッケルメッキ ケース/ フリーサイズ パネル ラックケース 製品使用例 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5-107

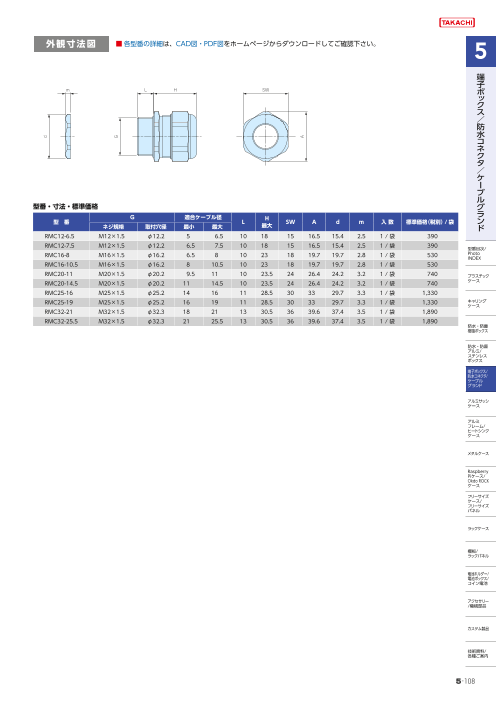

外観寸法図 ■ 各型番の詳細は、CAD図・PDF図をホームページからダウンロードしてご確認下さい。 端 子 m L H SW ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル 型番・寸法・標準価格 グ G 適合ケーブル径 ラ 型　番 L H 最大 SW A d m 入 数 標準価格（税別）/袋 ン ネジ規格 取付穴径 最小 最大 ド RMC12-6.5 M12×1.5 φ12.2 5 6.5 10 18 15 16.5 15.4 2.5 1 / 袋 390 RMC12-7.5 M12×1.5 φ12.2 6.5 7.5 10 18 15 16.5 15.4 2.5 1 / 袋 390 型番目次/ RMC16-8 M16×1.5 φ16.2 6.5 8 10 23 18 19.7 19.7 2.8 1 / 袋 530 Photo INDEX RMC16-10.5 M16×1.5 φ16.2 8 10.5 10 23 18 19.7 19.7 2.8 1 / 袋 530 RMC20-11 M20×1.5 φ20.2 9.5 11 10 23.5 24 26.4 24.2 3.2 1 / 袋 740 プラスチック RMC20-14.5 M20×1.5 φ20.2 11 14.5 10 23.5 24 26.4 24.2 3.2 1 / 袋 740 ケース RMC25-16 M25×1.5 φ25.2 14 16 11 28.5 30 33 29.7 3.3 1 / 袋 1,330 RMC25-19 M25×1.5 φ25.2 16 19 11 28.5 30 33 29.7 3.3 1 / 袋 1,330 キャリング ケース RMC32-21 M32×1.5 φ32.3 18 21 13 30.5 36 39.6 37.4 3.5 1 / 袋 1,890 RMC32-25.5 M32×1.5 φ32.3 21 25.5 13 30.5 36 39.6 37.4 3.5 1 / 袋 1,890 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5-108 d G A

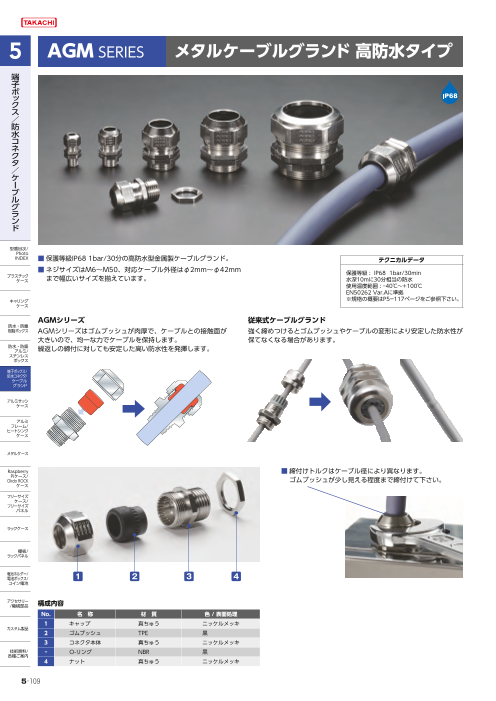

AGM SERIES メタルケーブルグランド 高防水タイプ 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo INDEX ■ 保護等級IP68 1bar/30分の高防水型金属製ケーブルグランド。 テクニカルデータ ■ ネジサイズはM6～M50、対応ケーブル外径はφ2mm～φ42mm プラスチック 保護等級 : IP68 1bar/30min ケース まで幅広いサイズを揃えています。 水深10mに30分相当の防水 使用温度範囲 : -40℃～＋100℃ EN50262 Var.Aに準拠 キャリング ※規格の概要はP5−117ページをご参照下さい。 ケース AGMシリーズ 従来式ケーブルグランド 防水・防塵 樹脂ボックス AGMシリーズはゴムブッシュが肉厚で、ケーブルとの接触面が 強く締めつけるとゴムブッシュやケーブルの変形により安定した防水性が 大きいので、均一な力でケーブルを保持します。 保てなくなる場合があります。 防水・防塵 アルミ/ 繰返しの締付に対しても安定した高い防水性を発揮します。 ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry ■ 締付けトルクはケーブル径により異なります。 Piケース/ Okdo ROCK ゴムブッシュが少し見える程度まで締付けて下さい。 ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ 1 2 3 4 コイン電池 アクセサリー /機構部品 構成内容 No. 名　称 材　質 色 / 表面処理 1 キャップ　　 真ちゅう ニッケルメッキ カスタム製品 2 ゴムブッシュ TPE 黒　　　　　　 3 コネクタ本体 真ちゅう ニッケルメッキ 技術資料/ - O-リング 　 NBR 黒　　　　　　 各種ご案内 4 ナット　　　 真ちゅう ニッケルメッキ 5-109

外観寸法図 ■ 各型番の詳細はCAD図・PDF図をホームページからダウンロードしてご確認下さい。 端 子 m L H SW ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番・寸法・標準価格 G 適合ケーブル径 型番目次/ 型　番 L H Photo 最大 SW A d m 入 数 標準価格（税別）/袋 ネジ規格 取付穴径 最小 最大 INDEX AGM6-2.5 M 6×1.0 φ6.2 2 2.5 8 12 8 9 10 2.8 1 / 袋 ▲ 520 AGM6-3 M 6×1.0 φ6.2 2.5 3.0 8 12 8 9 10 2.8 1 / 袋 ▲ 520 プラスチック ケース AGM6-3.5 M 6×1.0 φ6.2 3.0 3.5 8 12 8 9 10 2.8 1 / 袋 ▲ 520 AGM8-5 M 8×1.25 φ8.2 3.5 4.7 10 14 11 12 12 3 1 / 袋 ▲ 550 キャリング AGM10-6 M10×1.5 φ10.2 4.0 6.0 10 15 13 14.3 14 2.8 1 / 袋 ▲ 580 ケース AGM12-8 M12×1.5 φ12.2 6.5 8.0 10 17 15 16.5 16.5 2.8 1 / 袋 ▲ 630 AGM16-10.5 M16×1.5 φ16.2 8.0 10.5 10 21 18 20 21 3 1 / 袋 ▲ 790 防水・防塵 樹脂ボックス AGM20-15 M20×1.5 φ20.2 11.0 15.0 10 23 24 26.5 26.5 3.5 1 / 袋 ▲1,010 AGM25-20 M25×1.5 φ25.2 16.0 20.0 11 28 30 33 33 4 1 / 袋 ▲1,660 防水・防塵 AGM32-25.5 M32×1.5 φ32.3 21.0 25.5 13 29.5 36 39.5 39.5 4 1 / 袋 ▲2,580 アルミ/ ステンレス AGM40-28.5 M40×1.5 φ40.3 24.0 28.5 13 32 46 50.7 51 5 1 / 袋 ▲4,520 ボックス AGM40-33 M40×1.5 φ40.3 28.5 33.0 13 32 46 50.7 51 5 1 / 袋 ▲4,520 端子ボックス/ 防水コネクタ/ AGM50-37 M50×1.5 φ50.4 33.0 37.0 14 34 55 59.7 60 5.5 1 / 袋 ▲8,210 ケーブル グランド AGM50-42 M50×1.5 φ50.4 37.0 42.0 14 34 55 59.7 60 5.5 1 / 袋 ▲8,210 ▲は値上げした製品です。 アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5-110 d G A

AGE SERIES EMCシールドケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo ■ シールド用コンタクトスプリングによりEMCシールドとグランドを取ることが出来ます。 INDEX テクニカルデータ ■ 爪付のナットにより表面処理された筐体にも導通を取ることが出来ます。 保護等級 : IP68 2bar/30min・IP69K プラスチック ■ コンタクトスプリングはケーブルを通した後で付け外しが可能なので、作業性に優れています。 水深20mに30分相当の防水 ケース 使用温度範囲 : -60℃～＋100℃ ■ ゴムブッシュが分割する構造で広い適合ケーブル範囲に対応出来ます。 IEC62444 Var.Aに準拠 （M12サイズは分割出来ません） ※規格の概要はP5−117ページをご参照下さい。 キャリング ケース 防水・防塵 適合ケーブル外径 対応表 樹脂ボックス ゴムブッシュ形態 一体 分割 型　番 防水・防塵 一体 分割 アルミ/ ステンレス AGE16-10.5 φ 6～φ 7.5 φ 7.5～φ10.5 ボックス AGE20-15 φ 8～φ10.5 φ10.5～φ15 端子ボックス/ 防水コネクタ/ AGE25-20 φ12.5～φ15 φ15～φ20 ケーブル グランド AGE32-25 φ17～φ20 φ20～φ25 アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 1 2 メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 使用断面図 棚板/ ラックパネル 4 3 5 電池ホルダー/ 電池ボックス/ コイン電池 構成内容 アクセサリー /機構部品 No. 名　称 材　質 色 / 表面処理 1 キャップ　　　　　　 真ちゅう ニッケルメッキ 2 ゴムブッシュ　　　　 TPE 黒　　　　　　 カスタム製品 3 コネクタ本体　　　　 真ちゅう ニッケルメッキ 4 コンタクトスプリング ステンレス 無処理　　　　 技術資料/ - O-リング 　　　　　 NBR 黒　　　　　　 各種ご案内 5 ナット　　　　　　　 真ちゅう ニッケルメッキ 5-111

取付方法 1 2 3 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ コンタクトスプリングを取り外す。 本体を相手側に取付ける。 シールドケーブルの被覆を剥く。 ケ ー ブ ル 4 5 6 グ ラ ン ド 型番目次/ Photo INDEX プラスチック ケース キャリング ケース コンタクトスプリングを取付ける。 ゴムブッシュとキャップを取付ける。 キャップを締付けて完了。 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ 外観寸法図 ■ 詳細はCAD図・PDF図をホームページからダウンロードしてご確認下さい。 ステンレス ボックス 端子ボックス/ m 防水コネクタ/ L H SW ケーブル グランド アルミサッシ ケース 取付方法動画 アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース 型番・寸法・標準価格 フリーサイズ ケース/ フリーサイズ G 適合ケーブル径 パネル 型　番 L H 最大 SW A d m 入 数 標準価格（税別）/袋 ネジ規格 取付穴径 最小 最大 AGE12-5 M12×1.5 φ12.2 3.5 5.0 10 22 15 16.5 16.5 3.5 1 / 袋 ▲1,770 ラックケース AGE12-6.5 M12×1.5 φ12.2 5.0 6.5 10 22 15 16.5 16.5 3.5 1 / 袋 ▲1,770 AGE16-10.5 M16×1.5 φ16.2 6.0 10.5 10 25 18 20 21 3.5 1 / 袋 ▲1,860 棚板/ AGE20-15 M20×1.5 φ20.2 8.0 15.0 10 27 24 26.5 26.5 4 1 / 袋 ▲2,110 ラックパネル AGE25-20 M25×1.5 φ25.2 12.5 20.0 11 33 30 33 33 4 1 / 袋 ▲2,880 AGE32-25 M32×1.5 φ32.3 17.0 25.0 13 34 36 39.5 39.5 5 1 / 袋 ▲4,370 電池ホルダー/ 電池ボックス/ コイン電池 ▲は値上げした製品です。 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5-112 d G A

AGH SERIES 耐熱メタルケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド ■ ゴムブッシュが耐熱性の高いFPM（バイトン）製で200℃まで耐える事が出来るケーブルグランドです。 ■ 保護等級IP68 1bar/30分の高防水型です。 テクニカルデータ 型番目次/ Photo INDEX 保護等級 : IP68 1bar/30min 水深10mに30分相当の防水 使用温度範囲 : -40℃～＋200℃ プラスチック EN50262 Var.Aに準拠 ケース ※規格の概要はP5−117ページをご参照下さい。 キャリング AGHシリーズ 従来式ケーブルグランド ケース AGHシリーズはゴムブッシュが肉厚で、ケーブルとの接触面が 強く締めつけるとゴムブッシュやケーブルの変形により安定した防水性が 大きいので、均一な力でケーブルを保持します。 保てなくなる場合があります。 防水・防塵 樹脂ボックス 繰返しの締付に対しても安定した高い防水性を発揮します。 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース 1 2 3 4 ■ 締付けトルクはケーブル径により異なります。 Raspberry Piケース/ ゴムブッシュが少し見える程度まで締付けて下さい。 Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル 5 ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 構成内容 No. 名　称 材　質 色 / 表面処理 1 キャップ　　 真ちゅう ニッケルメッキ カスタム製品 2 ゴムブッシュ FPM グリーン　　　 3 コネクタ本体 真ちゅう ニッケルメッキ 技術資料/ 4 O-リング 　 FPM グリーン　　　 各種ご案内 5 ナット　　　 真ちゅう ニッケルメッキ 5-113

外観寸法図 ■ 各型番の詳細はCAD図・PDF図をホームページからダウンロードしてご確認下さい。 m L H SW 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ 型番・寸法・標準価格 ル グ G 適合ケーブル径 ラ 型　番 L H 最大 SW A d m 入 数 標準価格（税別）/袋 ネジ規格 取付穴径 最小 最大 ン ド AGH10-6 M10×1.5 φ10.2 4.0 6.0 10 15 13 14.3 14.2 3 1 / 袋 ▲1,370 AGH12-8 M12×1.5 φ12.2 6.5 8.0 10 17 15 16.5 16.5 3 1 / 袋 ▲1,370 型番目次/ AGH16-10.5 M16×1.5 φ16.2 8.0 10.5 10 20 18 20 21 3 1 / 袋 ▲1,390 Photo INDEX AGH20-15 M20×1.5 φ20.2 11.0 15.0 10 23 24 26.5 26.3 3.5 1 / 袋 ▲1,840 AGH25-20 M25×1.5 φ25.2 16.0 20.0 11 27 30 33 33 4 1 / 袋 ▲2,410 プラスチック AGH32-25.5 M32×1.5 φ32.3 21.0 25.5 13 28.5 36 39.7 39.7 4 1 / 袋 ▲4,790 ケース ▲は値上げした製品です。 キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5-114 d G A

TWH SERIES ヘッド交換型トルクレンチ 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ■ ヘッド交換型のトルクレンチです。 ン ■ ケーブルグランドを一定のトルクで締め付ける際にご利用下さい。 ド ■ 別売りのオープンヘッド（スパナヘッド）TWEシリーズと併せてご利用下さい。 型番目次/ 型番・寸法・標準価格 Photo INDEX 型　番 全　長 トルク調整範囲（N・ｍ） 最小目盛（N・m） 標準価格（税別） TWH0.5-5 215 0.5～5.0 0.05 ▲8,930 プラスチック ケース ▲は値上げした製品です。 注記事項 キャリング ケース トルクレンチはRoHS規制対象外製品です。 海外メーカーのOEM品です。JIS規格の製品ではない為、校正や検査成績書等の対応は行っておりません。 防水・防塵 締め付け確認は低い値（参考値1/2）から行い、実際に使用するケーブルおよび、取付部において適正な締付トルクを設定して下さい。 樹脂ボックス 弊社ホームページ、もしくは製品に添付されている取扱説明書を、ご使用前に必ずお読みの上、正しく安全にご使用下さい。 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ TWE SERIES ヘッド交換型オープンヘッド ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ■ TWHシリーズ専用の交換型オープンヘッドです。 ■ 使用するケーブルグランドのサイズに合わせて選定して下さい。 ラックケース 型番・寸法・標準価格 棚板/ 型　番 二面幅 w t 標準価格（税別） 型　番 二面幅 w t 標準価格（税別） ラックパネル TWE- 8 8 27 6 ▲2,110 TWE-22 22 52 10 ▲3,300 TWE- 9 9 27 6 ▲2,110 TWE-23 23 53 11 ▲4,510 電池ホルダー/ 電池ボックス/ TWE-11 11 27 6 ▲2,110 TWE-24 24 55 11 ▲4,510 コイン電池 TWE-12 12 30 6 ▲2,110 TWE-27 27 58 13 ▲5,100 TWE-13 13 31 6 ▲2,110 TWE-29 29 58 13 ▲5,390 アクセサリー /機構部品 TWE-15 15 40 9 ▲2,410 TWE-30 30 65 14 ▲5,390 TWE-16 16 40 9 ▲2,410 TWE-32 32 65 14 ▲5,390 TWE-17 17 41 9 ▲2,410 TWE-33 33 65 14 ▲6,880 カスタム製品 TWE-18 18 42 9 ▲2,410 TWE-34 34 70 15 ▲6,880 TWE-19 19 42 10 ▲2,700 TWE-36 36 72 15 ▲6,880 技術資料/ TWE-21 21 47 10 ▲3,300 各種ご案内 ▲は値上げした製品です。 注記事項　オープンヘッドはRoHS規制対象外製品です。 ▲は値上げした製品です。 5-115 t w

ケーブルグランド キャップ・ナット 二面幅 一覧表 RM・RMWシリーズ AGシリーズ 端 子 型　番 キャップ側 ナット側 型　番 キャップ側 ナット側 ボ RM8S-2.5 11.8（12） − AG8-3.5 12 − ッ RM・RMW8L-2.5 11.8（12） 12.6（13） AG8-5 12 − ク ス RM8S-4 11.8（12） − AG10-6 15 − ／ RM・RMW8L-4 11.8（12） 12.6（13） AG12-5 17 17 防 RM・RMW10S-6 13 − AG12-6.5 17 17 水 コ RM・RMW10L-6 13 14.8（15） AG12-8 17 17 ネ RM・RMW12S-7 16 17 AG16-10 21 22 ク RM・RMW12L-7 16 17 AG20-15 27 27 タ RM・RMW16S-8 19 22 AG25-16 34 33 ／ ケ RM・RMW16L-8 19 22 AG25-20 34 33 ー RM・RMW20S-12 24 × AG32-25.5 × × ブ RM・RMW20L-12 24 × AG40-28.5 × × ル グ RM・RMW25L-17 33 × AG40-33 × × ラ RM・RMW32L-21 36 × AG50-37 × × ン RM・RMW40L-27 × × AG50-42 × × ド RM・RMW50L-38 × × RM63L-44 × × 型番目次/ Photo INDEX AGMシリーズ 型　番 キャップ側 ナット側 プラスチック RPGシリーズ AGM6-2.5 8 9 ケース 型　番 キャップ側 ナット側 AGM6-3 8 9 RPG7-7 16 18.7(19) AGM6-3.5 8 9 キャリング ケース RPG9-8 19 21.8(22) AGM8-5 11 11 RPG11-10 22 23.7(24) AGM10-6 13 13 防水・防塵 RPG13.5-11 24 27 AGM12-8 15 15 樹脂ボックス RPG16-14 26.7(27) 29.8(30) AGM16-10.5 18 19 RPG21-18 × 35.8(36) AGM20-15 24 24 防水・防塵 アルミ/ RPG29-25 × × AGM25-20 30 30 ステンレス ボックス AGM32-25.5 36 36 端子ボックス/ AGM40-28.5 × × 防水コネクタ/ ケーブル AGM40-33 × × グランド RSPシリーズ AGM50-37 × × アルミサッシ 型　番 キャップ側 ナット側 AGM50-42 × × ケース RSP12-6 16 17 アルミ RSP16-8 × 22 フレーム/ ヒートシンク RSP20-11 24 × ケース RSP25-16 33 × AGEシリーズ 型　番 キャップ側 ナット側 メタルケース AGE12-5 15 15 AGE12-6.5 15 15 Raspberry THA45シリーズ Piケース/ AGE16-10.5 18 19 Okdo ROCK ケース 型　番 キャップ側 ナット側 AGE20-15 24 24 フリーサイズ THA450-16S 19 22 AGE25-20 30 30 ケース/ フリーサイズ THA450-16L 19 22 AGE32-25 × × パネル THA451-20 24 23 THA451-20-2 24 23 ラックケース THA452-25 29 32 AGHシリーズ 棚板/ 型　番 キャップ側 ナット側 ラックパネル AGH10-6 13 13 AGH12-8 15 15 電池ホルダー/ 電池ボックス/ AGH16-10.5 18 19 コイン電池 AGH20-15 24 24 AGH25-20 30 30 アクセサリー 注意1）×印は計測範囲外またはスパナサイズ無し /機構部品 注意2）括弧内の数字は近似サイズを表示 AGH32-25.5 36 36 カスタム製品 技術資料/ 各種ご案内 5-116

製品使用例 防水ケーブルグランド・防水コネクタシリーズは屋外用通信器、制御盤、工作機械、プラント設備、鉄道・船舶、LED照明、太 端 陽光発電などの電力ケーブル、センサーケーブルの防水・防塵に最適です。 子 ボ ッ 屋外用通信機 リモート監視システム 医療コントローラ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ 水質汚濁測定器 工場用ハンディターミナル ル グ ラ 自動生産ライン ン ド 型番目次/ Photo INDEX プラスチック ケース プラント用コントローラー 産業用モーター キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース タカチ防水・防塵ボックスと合わせてご利用下さい。 アルミ フレーム/ ヒートシンク タカチはプラスチック・アルミダイキャスト・ステンレス製の様々な防水・防塵ボックスを販売しております。ボックスとケー ケース ブルグランドを合わせてご利用下さい。 メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -91

ケーブルグランド取付穴加工について タカチ防水・防塵ボックスにケーブルグランド・防水コネクタ取付穴を追加工致します。 全てのケーブルグランドに対応した穴加工が可能です。 端 穴加工は受注後実働5日目発送の納期で承ります。 子 ボ ッ 丸穴・ダブルD穴 CNC切削機により加工、ステンレスボックスには ク ス レーザー加工を致します。 ／ 防 水 Custom コ ネ ク タ ／ ケ ー ブ ル グ ラ ン Custom ド 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ザグリ穴 板厚の厚いボックスに取付る際、加工穴の周囲を削って肉薄にしたり、導通接触させ シールドやグランドを取りたい場合に塗装・アルマイトを剥がす加工を致します。 防水・防塵 樹脂ボックス Custom 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ネジ穴加工 ナットを使用せず、ケーブルグランドをボックスに取付けたい場合の ケース ネジ穴加工を致します。 メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース タカチではマシニングセンタにより、螺旋状のタップ加工を致します。 ケーブルグラント用の穴はM6～40、PG7～29まで加工可能です。 棚板/ ラックパネル アルミダイキャスト等の肉厚素材でもネジ穴加工は問題ありません。 電池ホルダー/ ※ケーブルグランド取付時にねじ込みがきつい場合、工具（スパナ等）を使用し 電池ボックス/ コイン電池 て取付けて下さい。 アクセサリー /機構部品 営業部 ●電話でお問い合わせ ●メールでお問い合わせ カスタム製品 穴加工についてのご質問・お見 積・ご注文は、営業部までお問い TEL 048-222-7640 custom@takachi-el.co.jp 技術資料/ 合わせ下さい。 各種ご案内 5 -92

防水･防塵関連技術資料 端 子 ボ IPとはJIS C 0920：2003又は、IEC 60529に基づいて規定された固形異 ッ ク ス IP 物、水に対する電気機器、キャビネットの保護等級を記号で表したものです。 ／ とは 防 水 コ IP ネ ク タ ／ ケ 第一特性数字 第二特性数字 ー ブ ル グ 数字 器具に対する保護の内容 人体に対する保護の内容 （外来固形物の侵入に対して） 数字 器具に対する保護の内容 （危険な部分への接近に対して） （水の浸入に対して有害な影響を受けない） ラ ン ［防じん形］粉塵が内部 ド 5 に侵入する事を防止す 放出部ノズル径φ6.3、12.5ℓ/min る。若干の粉塵の侵入 があっても正常な運転 5 であらゆる方向から外皮表面積1㎡ 当り1分間のべ少なくとも3分間以 型番目次/ Photo を阻害しない。 ※1 1.0 上散水する。 INDEX 針金での危険な部分への接 プラスチック ケース 6 ［耐じん形］ 近に対して保護されている。 放出部ノズル径φ12.5、100ℓ/min 粉塵が内部に侵入 （針金／直径1.0mm　長さ100mm） しない。 6 であらゆる方向から外皮表面積1㎡ 当り1分間のべ少なくとも3分間以 上散水する。 キャリング ケース ※1 第一特性数字5は以下2つのカテゴリーに分かれています。 カテゴリー1 ： 内部が負圧の状態で粉塵侵入を防止。 防水・防塵 カテゴリー2 ： 内部が負圧にならない状態で粉塵侵入を防止。 樹脂ボックス (負圧＝内側に向けて引っ張る力) 7 1M 水深1mに30分間水没する。 TAKACHIではカテゴリー2の表記をして区別しています。 防水・防塵 アルミ/ 90° ステンレス 60° スチームジェット（80～100バレ ボックス 69K ル／温度80℃±5℃）を0°、30°、 30° 端子ボックス/ 60°、90°で100mm～150mmの 防水コネクタ/ 距離から、30秒間噴射を5回くり 8 IPX7より厳しい条件下で継続的に 水中に沈めても有害な影響を受け ケーブル 0° ない。 グランド 返し、有害な影響を受けない。 アルミサッシ ケース 準拠規格の説明 アルミ フレーム/ ヒートシンク ケース メトリックケーブルグランドの性能要求事項を規定した規格です。 EN50262 Var.A ネジ・取付穴サイズ、ケーブル保持力・引張強度、耐衝撃性、絶縁抵抗、電流試験、固形物・水からの保護等について規定し ています。 メタルケース 電気・機械製品、筐体がどの程度異物（鋼球・銅線・塵埃・水など）の進入を防げるか、その保護の度合いを等級で表した規 Raspberry EN60529 格です。 Piケース/ 詳細は上記 IPについての説明をご参照下さい。 Okdo ROCK ケース 低電圧回路の接続機器・端子の性能要求事項を規定した規格です。 フリーサイズ EN60998 接続構造、耐電圧、定格電流、絶縁抵抗、空間及び沿面絶縁距離、機械的強度、耐熱、固形物・水からの保護などについて ケース/ フリーサイズ 規定しています。THB型防水コネクタはEN60998-2-1(ネジ式接続機器の規格)についても取得しております。 パネル コネクタの安全要求事項、関連試験を規定した規格です。 EN61984 コネクタ接続構造、定格電圧、定格電流、インパルス耐電圧、絶縁耐力、遮断容量、アース、空間及び沿面絶縁距離、感電に ラックケース 対する保護、機械的強度、ネジ締付トルク、ケーブル固定・曲げテスト、耐熱、固形物・水からの保護などについて規定して います。 棚板/ 電機設備用ケーブルグランドに必要な性能を規定した規格です。 ラックパネル IEC62444 Var.A ネジ・取付穴サイズ、ケーブル保持力・引張強度、耐衝撃性、電気的特性、電流試験、固形物・水からの保護、EMC(電磁波 が外部機器・人体に害を与えない事） 等について規定しています。 電池ホルダー/ 電池ボックス/ コイン電池 端子ボックス・防水コネクタ・ケーブルグランド使用上の注意 アクセサリー /機構部品 ● 屋外設置の際、直射日光のあたる場所は製品寿命を著しく低下させます。 直射日光の当たらない場所で設置を推奨します。 ● 常時水没環境でのご利用は出来ません。 カスタム製品 ● 樹脂製品は、機械油、切削油、洗剤、溶剤、ネジロック、塗料等の影響により割れが発生する事がございますので、薬品銘柄ごとに試験にてご 確認の上、樹脂に影響を及ぼさないものをご選択下さい。 ● ケーブルグランドの締付トルクはケーブル径・ケーブル被覆の硬さ等により異なります。ケーブルを引っ張り、動かなくなるまで締めつけて下 技術資料/ 各種ご案内 さい。 過剰な力で締めつけると破損する事がございます。 ● 電源電圧の印加中は感電の恐れがありますので、端子部に触れないで下さい。又、電線の接続や取り外しは電源を切って行って下さい。 5-117
