コイン形二酸化マンガンリチウム電池 CRシリーズ

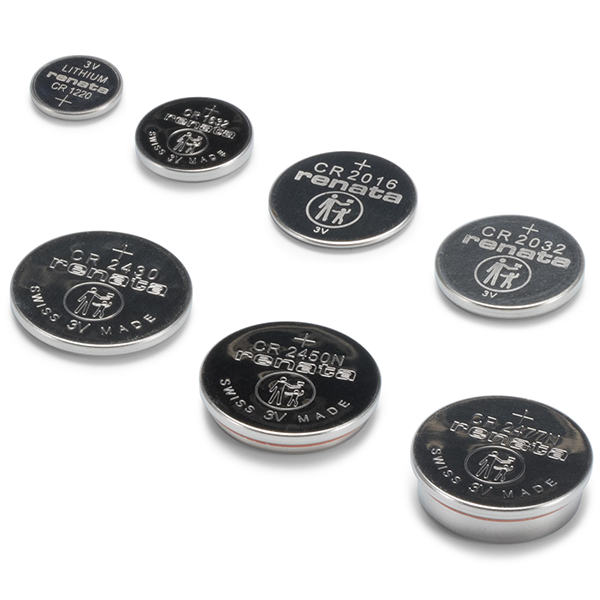

CR SERIES コイン形二酸化マンガンリチウム電池 ■ コイン形の二酸化マンガンリチウム電池です。 テクニカルデータ ■ 5機種を新たに追加し、全7機種からお選びいただけます。 公称電圧 : 3V ■ 自己放電率が小さく長寿命です。 使⽤温度範囲 CR1220、CR2016、CR2032 : -30℃～+85℃ ■ UL規格認定品です。（File No.MH14002） CR1632、CR2430、CR2450N、CR2477N : -40℃～+85℃ ■ まとめてご購⼊の場合はトレイ品をご利⽤下さい。単価が下がりお得です。 (23℃での) 自己放電率 : 1％ / 年 ■ ご使⽤いただく前にP5に記載しております注意事項を必ずお読み下さい。 外観寸法図 製品使用例 SMTU2450 + CR2450N CS75-W + CR2032 φA ＋ － φC 型番・寸法・標準価格 トレイ型番・標準価格 型　番 A B C D 定格容量 標準放電電流 自重 （mAh） （mA） (g) 入数 標準価格 （税別） 型　番 入数 標準価格 （税別） NEW CR1220 12.5 2 9 0.05 35 0.1 0.9 1 250 NEW CR1220-T 400 / トレイ 79,020 NEW CR1632 16 3.2 12 0.06 137 0.2 1.8 1 250 NEW CR1632-T 200 / トレイ 41,760 NEW CR2016 20 1.6 18 0.05 90 0.2 1.7 1 180 NEW CR2016-T 200 / トレイ 28,780 NEW CR2032 20 3.2 17 0.05 225 0.4 2.8 1 170 NEW CR2032-T 200 / トレイ 25,890 NEW CR2430 24.5 3 20 0.08 285 0.5 4.1 1 330 NEW CR2430-T 200 / トレイ 54,040 CR2450N 24.5 5 22.3 2.5 540 0.8 5.9 1 390 NEW CR2450N-T 300 / トレイ 93,910 CR2477N 24.5 7.7 22.4 5.3 950 1.0 8.3 1 580 NEW CR2477N-T 300 / トレイ 139,760 コイン形電池⽤ホルダーはSMTU・HUシリーズをご利⽤下さい。 SMTU・HUシリーズはホームページに掲載しております。 1 B D

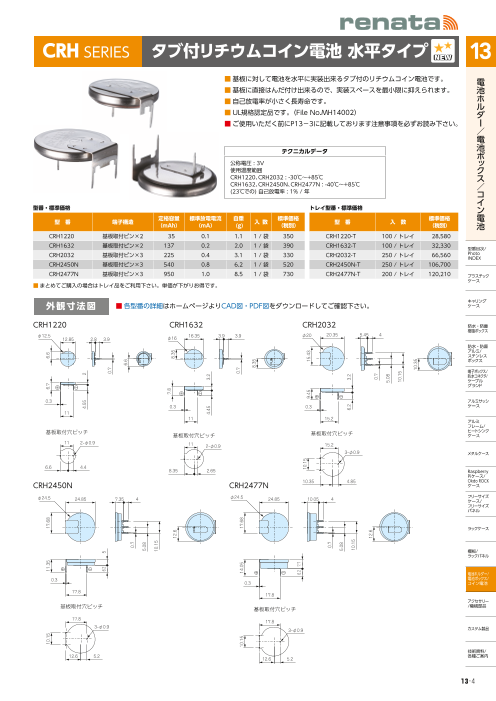

CRH SERIES タブ付リチウムコイン電池 水平タイプ ■ 基板に対して電池を水平に実装出来るタブ付のリチウムコイン電池です。 ■ 基板に直接はんだ付け出来るので、実装スペースを最小限に抑えられます。 ■ 自己放電率が小さく長寿命です。 ■ UL規格認定品です。（File No.MH14002） ■ ご使⽤いただく前にP5に記載しております注意事項を必ずお読み下さい。 テクニカルデータ 公称電圧 : 3V 使⽤温度範囲 CRH1220、CRH2032 : -30℃～+85℃ CRH1632、CRH2450N、CRH2477N : -40℃～+85℃ (23℃での) 自己放電率 : 1％ / 年 型番・標準価格 トレイ型番・標準価格 型　番 端子構造 定格容量 標準放電電流 自重 標準価格 （mAh） （mA） (g) 入数 ） 型　番 入数 標準価格 （税別 （税別） CRH1220 基板取付ピン×2 35 0.1 1.1 1 350 CRH1220-T 100 / トレイ 28,580 CRH1632 基板取付ピン×2 137 0.2 2.0 1 390 CRH1632-T 100 / トレイ 32,330 CRH2032 基板取付ピン×3 225 0.4 3.1 1 330 CRH2032-T 250 / トレイ 66,560 CRH2450N 基板取付ピン×3 540 0.8 6.2 1 520 CRH2450N-T 250 / トレイ 106,700 CRH2477N 基板取付ピン×3 950 1.0 8.5 1 730 CRH2477N-T 200 / トレイ 120,210 外観寸法図 ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 CRH1220 CRH1632 CRH2032 φ12.5 35 3.9 3.9 φ20 20.35 5.45 4 12.85 2.8 3.9 φ16 16. ＋ － ＋ － ＋ － 0.3 0.3 0.3 11 11 15.2 基板取付穴ピッチ 基板取付穴ピッチ 基板取付穴ピッチ 11 2-φ0.9 11 2-φ0.9 15.2 3-φ0.9 6.6 4.4 8.35 2.65 CRH2450N CRH2477N 10.35 4.85 φ24.5 24.85 7.35 4 φ24.5 24.85 10.05 4 ＋ － ＋ － 0.3 0.3 17.8 17.8 基板取付穴ピッチ 基板取付穴ピッチ 17.8 17.8 3-φ0.9 3-φ0.9 12.6 5.2 12.6 5.2 2 9.15 2.3 9.15 10.9 3.5 10.89 .5 10.35 φ16 φ20 3 φ12.5 ＋ － 0.3 0.7 ＋ － 0.3 0.7 ＋ － ＋ 0.3 0.7 5.08 5.08 10.15 基板取付穴ピッチ 基板取付穴ピッチ 基板取付穴ピッチ 5.08 5.08 10.15 3-φ1 2-φ0.9 2-φ1 φ24.5 φ24.5 5.3 12.6 8 12.6 ＋ － ＋ 0.3 0.7 ＋ － ＋ 0.3 0.7 10.15 10.15 基板取付穴ピッチ 基板取付穴ピッチ 10.15 10.15 3-φ1 3-φ1 φ20 3 基板実装図 28 28 ＋ － 3 24 3 3.2 0.15 29.5 17.5 10.15 11.35 17.68 6.7 6.6 5.3 5 4 2.3 2 3.9 4.55 2 6.2 5 0.7 11.5 3.5 6.6 0.7 5.08 10.15 7.8 12.6 8.35 21 3.5 3.2 3.9 29.5 3 4.45 3.2 8 7.7 4 0.7 10.15 14.05 17.68 8.35 6.2 7.7 10.15 9.45 15.43 25 0.7 3.5 3.2 4 5.08 6.2 3.2 10.15 12.6 0.7 5.08 10.15 10.35

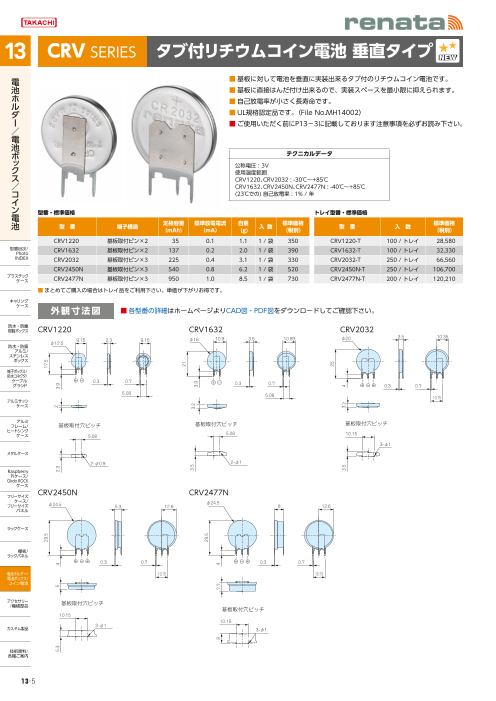

φ12.5 16.35 3.9 3.9 φ20 20.35 5.45 4 12.85 2.8 3.9 φ16 ＋ － ＋ － ＋ － 0.3 0.3 0.3 11 11 15.2 基板取付穴ピッチ 基板取付穴ピッチ 基板取付穴ピッチ CR1V1 2 -φS0.9ERIES タブ付11 リ2-φチ0.9 ウムコイン電1池5.2 3-垂φ0.9 直タイプ 6.6 4.4 8.35 2.65 ■ 基板に対して電池を垂直に実装出来るタブ付のリチウムコイン電池です。 ■ 基板に直接はんだ付け1出0.3来5 るので、実4装.85スペースを最小限に抑えられます。 φ24.5 24.85 7.35 4 φ■24.自5 己放電率24が.85小さく長寿10命.05です。4 ■ UL規格認定品です。（File No.MH14002） ■ ご使⽤いただく前にP5に記載しております注意事項を必ずお読み下さい。 テクニカルデータ 公称電圧 : 3V ＋ － 使⽤温度範囲 CRV12＋20、CRV20－32 : -30℃～+85℃ 0.3 CRV0.13632、CRV2450N、CRV2477N : -40℃～+85℃ (23℃での) 自己放電率 : 1％ / 年 17.8 17.8 基板取付穴ピッチ 型番・標準価格 基板取付穴ピッチ トレイ型番・標準価格 17.8 17.8 型　番 3-φ0.9 端子構造 定格容量 標準放電電流 自重 標準価格 （mAh） （mA） (g) 入数 3-φ） 型　番 入数 標準価格 （税別 0.9 （税別） CRV1220 基板取付ピン×2 35 0.1 1.1 1 350 CRV1220-T 100 / トレイ 28,580 CRV1632 基板取付ピン×2 137 0.2 2.0 1 390 CRV1632-T 100 / トレイ 32,330 CRV203122.6 5.2 基板取付ピン×3 225 0.4 3.1 112.6 335.02 CRV2032-T 250 / トレイ 66,560 CRV2450N 基板取付ピン×3 540 0.8 6.2 1 520 CRV2450N-T 250 / トレイ 106,700 CRV2477N 基板取付ピン×3 950 1.0 8.5 1 730 CRV2477N-T 200 / トレイ 120,210 外観寸法図 ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 CRV1220 CRV1632 CRV2032 9.15 2.3 9.15 10.9 3.5 10.89 5 10.35 φ16 φ20 3. φ12.5 ＋ － 0.3 0.7 ＋ － 0.3 0.7 ＋ － ＋ 0.3 0.7 5.08 5.08 10.15 基板取付穴ピッチ 基板取付穴ピッチ 基板取付穴ピッチ 5.08 5.08 10.15 3-φ1 2-φ0.9 2-φ1 CRV2450N CRV2477N φ24.5 φ24.5 5.3 12.6 8 12.6 ＋ － ＋ 0.3 0.7 ＋ － ＋ 0.3 0.7 10.15 10.15 基板取付穴ピッチ 基板取付穴ピッチ 10.15 10.15 3-φ1 3-φ1 3 φ20 3 基板実装図 28 28 ＋ － 3 24 3 3.2 0.15 29.5 17.5 10.15 11.35 17.68 6.7 6.6 5.3 5 4 2.3 2 3.9 4.55 2 6.2 5 0.7 11.5 3.5 6.6 0.7 5.08 10.15 7.8 12.6 8.35 21 3.5 3.2 3.9 29.5 3 4.45 3.2 8 7.7 4 0.7 10.15 14.05 17.68 8.35 6.2 7.7 10.15 9.45 15.43 25 0.7 3.5 3.2 4 5.08 6.2 3.2 10.15 12.6 0.7 5.08 10.15 10.35

φ12.5 6.35 3.9 3.9 φ20 20.35 5.45 4 12.85 2.8 3.9 φ16 1 ＋ － ＋ － ＋ － 0.3 0.3 0.3 11 11 15.2 基板取付穴ピッチ 基板取付穴ピッチ 基板取付穴ピッチ 11 2-φ0.9 11 2-φ0.9 15.2 3-φ0.9 6.6 4.4 8.35 2.65 10.35 4.85 φ24.5 24.85 7.35 4 φ24.5 24.85 10.05 4 ＋ － ＋ － 0.3 0.3 17.8 17.8 基板取付穴ピッチ 基板取付穴ピッチ 17.8 17.8 3-φ0.9 3-φ0.9 12.6 5.2 12.6 5.2 3.5 10.35 9.15 2.3 9.15 φ16 10.9 3.5 10.89 φ20 φ12.5 ＋ － 0.3 0.7 ＋ － 0.3 0.7 ＋ － ＋ 0.3 0.7 5.08 5.08 10.15 基板取付穴ピッチ 基板取付穴ピッチ 基板取付穴ピッチ 5.08 5.08 10.15 3-φ1 2-φ0.9 2-φ1 CRS SERIES タブ付リチウムコイン電池 表面実装タイプ φ24.5 φ24.5 5.3 12.6 8 12.6 ■ 基板に直接はんだ付け出来るので、実装スペースを最小限に抑えられます。 ■ 自己放電率が小さく長寿命です。 ■ UL規格認定品です。（File No.MH14002） ■ リフローはんだ付けには対応しておりません。 ■ ご使⽤いただく前にP5に記載しております注意事項を必ずお読み下さい。 ＋ － ＋ 0.3 0.7 ＋ － ＋ 0.3 0.7 10.15 10.15 テクニカルデータ 基板取付穴ピッチ 公称電圧 : 3V 基板取付穴ピッチ 10.15 使⽤温度範囲 : -30℃～+85℃ (23℃での) 自己放電率 :1 10.％153-φ1 / 年 3-φ1 外観寸法図 ■ 詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 φ20 3 基板実装図 28 28 ＋ － 3 24 型番・標準価格 トレイ型番・標準価格 型　番 端子構造 定格容量 標準放電電流 自重 格 （mAh） （mA） (g) 入数 標準価 （税別） 型　番 入数 標準価格 （税別） CRS2032 表面実装×2 225 0.4 3.0 1 330 CRS2032-T 250 / トレイ 66,560 4 3 3.2 0.15 29.5 17.5 10.15 11.35 17.68 6.7 6.6 5.3 5 4 2.3 2 3.9 4.55 2 6.2 5 0.7 11.5 3.5 6.6 0.7 5.08 10.15 7.8 12.6 8.35 21 3.5 3.2 3.9 29.5 3 4.45 3.2 8 7.7 4 0.7 10.15 14.05 17.68 8.35 6.2 7.7 10.15 9.45 15.43 25 0.7 3.5 3.2 4 5.08 6.2 3.2 10.15 12.6 0.7 5.08 10.15 10.35

リチウム電池の安全に関する注意事項 弊社で取り扱っておりますリチウム電池『CRシリーズ、CRHシリーズ、CRVシリーズ、CRSシリーズ』（以下「電池」という。）は 一般の産業機器、工業機器用としてご使用下さい。その他用途でのご使用については、一切の責任を負いかねます。 電池の取り扱いを誤りますと、発熱、破裂、発火や漏液などにより、けがや火災、機器類の損傷に至るおそれがありますので、 以下のことを必ずお守り下さい。 1． 電池を乳幼児の手の届くところに置かないで下さい。万一、飲み込んだ場合は、すぐ医師に相談して下さい。 2． 充電・分解・加熱・火中への投入はしないで下さい。 3． 電池を高所から落としたり、投げつけるなどして強い衝撃を与えないで下さい。 4． 電池の＋極と－極を逆にして使わないで下さい。 5． 電池をショートさせたり、ネックレスやコインなど金属製品と一緒に携帯したり保管しないで下さい。 6． 電池に直接はんだ付けしないで下さい。 7． 電池を保管や破棄する場合は、テープなどで絶縁して下さい。 8． 電池の液が目に入ってしまった場合はすぐにきれいな水で洗い流し、医師の診察を受けて下さい。 9． 電池を水などで濡らさないで下さい。 10． 使い切った電池は早めに機器から取り外して下さい。液もれなどを起こして機器を損傷させるおそれがあります。 11． 新しい電池と使用した電池を混ぜて使用したり、種類の異なる電池を混ぜて使用しないで下さい。 12． 熱源の近くや炎天下の自動車の車内など、高温になる場所に放置しないで下さい。 13． 直射日光、高温多湿の場所は避けて保管して下さい。 14． 長期間機器を使用しない場合は、機器から電池を取り出して下さい。 15． 電池が70°C を超える温度にさらされる機器にご使用の場合はご相談下さい。 5

タカチ総合カタログ２０２２ー２３年度版　491　裏　2022年 4月 5日 火曜日　7:35:31 PM　CMYBelyaalglconekwnta SMTU SERIES コイン / ボタン電池ホルダー 電 池 ホ ル ダ ー ／ 電 池 ボ ッ ク ス ■ LR44、CR1220〜CR2477まで9サイズが選択できるコイン電池ホルダーシリーズです。 テクニカルデータ ■端子は表面実装（SMT）構造です。コンパクト設計なので基板の省スペース化ができます。 使用温度範囲 : −40℃〜+100℃ ■耐熱温度が高いガラス入りLCP樹脂製ですので鉛フリーはんだのリフローに対応できます。 型番目次/ Photo ■量産使用時は自動実装機に対応できるキャリアテーピング梱包（TRタイプ）が便利です。 INDEX ■ SMTU1220-G・SMTU1632-G・SMTU2032-1-Gは金メッキ仕様です。 推奨電池着脱方法 プラスチック 取り付け 取り外し ケース キャリング ケース 構成内容 防水・防塵 樹脂ボックス ホルダー材質 ホルダー色 端子材質 端子表面処理 電池接触部：ニッケルメッキ /はんだ接触部：スズメッキ 防水・防塵 ガラス入りLCP（UL94V-0） アイボリー（SMTU2-2016のみグレー） SUS301 アルミ/ 金メッキ /下地ニッケルメッキ（SMTU1220-G・1632-G・2032-1-G） ステンレス ボックス 端子ボックス/ 型番・標準価格 トレイ / キャリアテーピング 型番・標準価格 防水コネクタ/ ケーブル グランド 型 番 適用電池 端子構造 自重（g） 入 数 標準価格 （税別） 型 番 入　数 標準価格 （税別） アルミサッシ SMTU357 LR44/SR44 表面実装×2 0.9 1 / 袋 　230 SMTU357-T 50 / トレイ　　　　　　 9,790 ケース SMTU1220 CR1220 表面実装×2 0.8 1 / 袋 　190 SMTU1220-TR 750 / キャリアテーピング 123,910 アルミ SMTU1220-G CR1220 表面実装×2 0.8 1 / 袋 ▲210 SMTU1220-G-TR 750 / キャリアテーピング 135,980 フレーム/ ヒートシンク SMTU1225 CR1225 表面実装×2 0.7 1 / 袋 　190 SMTU1225-TR 750 / キャリアテーピング 107,620 ケース SMTU1632 CR1632 表面実装×2 0.8 1 / 袋 ▲170 SMTU1632-T 50 / トレイ　　　　　　 ▲ 6,920 メタル SMTU1632-G CR1632 表面実装×2 0.8 1 / 袋 ▲210 SMTU1632-G-TR 520 / キャリアテーピング ▲93,460 ケース SMTU2-2016 CR2016×2 ※注1 表面実装×2 1.0 1 / 袋 　190 ─ ─ ─ SMTU2032 CR2032 表面実装×2 1.0 1 / 袋 　140 SMTU2032-TR 485 / キャリアテーピング 　54,960 Raspberry SMTU2032-1-G CR2032 表面実装×2 1.0 1 / 袋 　160 SMTU2032-1-G-TR 485 / キャリアテーピング 　59,600 Piケース SMTU2430 CR2430 表面実装×2 1.0 1 / 袋 　190 SMTU2430-TR 490 / キャリアテーピング 　72,520 フリーサイズ SMTU2450 CR2450 ※注2 表面実装×2 1.5 1 / 袋 　170 SMTU2450-TR 350 / キャリアテーピング 　47,990 ケース/ フリーサイズ SMTU2477 CR2477 ※注3 表面実装×2 1.7 1 / 袋 　300 SMTU2477-TR 250 / キャリアテーピング 　60,250 パネル ※注1・注2 ▲は値上げした製品です。 ▲は値上げした製品です。 ラックケース/ SMTU2-2016、SMTU2450には対応できない電池がございます。 サブラック 下記対応表をご参照の上、電池の選択をお願い致します。 対応表に記載の無い電池をご利用いただく場合は、必ず電池との嵌合、 通電の確認をした上でご利用下さい。 棚板/ ラックパネル 電池ホルダー/ SMTU2-2016 電池対応表 SMTU2450 電池対応表 ※注3 電池ボックス メーカー名（品名） 対応可否 メーカー（品名） 対応可否 SMTU2477 は、renata 製電池のみ使用可能です。 SMTU2477は renata 製電池（CR2477N）専用形状となっております。 FDK (CR2016C) ○ maxell（CR2450HR） × renata 製電池（CR2477N）は P13-26 に掲載しております。 アクセサリー /機構部品 maxell (CR2016 1BS) ○ maxell(CR2450HR−Ex) × MITSUBISHI (CR2016) ○ MITSUBISHI（CR2450D） × Panasonic (CR2016) × Panasonic（CR2450） × カスタム製品 muRata (CR2016) ○ muRata (CR2450) ○ renata (CR2016 MFR) ○ renata（CR2450N） ○ 技術資料/ TOSHIBA (CR2016EC) ○ 対応×理由：電池の形状がホルダーと合わない為 各種ご案内 対応×理由：電池の厚みが『○』の電池よりも薄い為 13 -23 13 電池ボックス.indd 23 22/04/01 16:53

外観寸法図 ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 SMTU357 SMTU1220 / 1220-G SMTU1225 電 池 ＋ － ＋ － ＋ － ホ 19.9 20.3 ル 20.3 23.6 23.7 ダ 23.7 ー ／ 電 池 ボ 2.6 2.6 ッ 2.6 ク 基板実装図 基板実装図 基板実装図 ス 21 21.1 21.1 2.6 2.6 2.6 型番目次/ SMTU1632 / 1632-G SMTU2032 / 2032-1-G / 2-2016 ■ SMTU2032とSMTU2-2016の Photo INDEX 外形寸法は同じですが、＋端子の 構造と樹脂部の色が異なります。 下記写真をご参照下さい。 プラスチック ケース SMTU2032 ＋ － キャリング ＋ － ケース 24.3 28.5 27.65 防水・防塵 32 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 2.6 SMTU2-2016 端子ボックス/ 2.6 防水コネクタ/ ケーブル 基板実装図 基板実装図 グランド 25.1 29.4 アルミサッシ 2.6 2.6 ケース アルミ フレーム/ ヒートシンク ケース メタル ケース SMTU2430 SMTU2450 SMTU2477 Raspberry Piケース フリーサイズ ケース/ ＋ － ＋ － ＋ － フリーサイズ パネル 33 33 33 36.5 36.5 ラックケース/ サブラック 36.7 棚板/ ラックパネル 電池ホルダー/ 2.6 2.6 電池ボックス 2.6 アクセサリー /機構部品 基板実装図 基板実装図 基板実装図 33.9 33.9 34.1 2.6 2.6 カスタム製品 2.6 技術資料/ 各種ご案内 13 -24 3.5 0.15 16.1 3.5 0.15 14.5 3.5 0.15 12 1.35 1.35 1.2 7.55 3.5 5.4 3.5 7 4.9 3.5 7 7 3.5 0.15 16.1 3.5 0.15 16.1 3.5 0.15 12.7 1.8 1.5 1.4 4.8 3.5 7.5 73.5 5.4 3.5 7 7 3.5 0.15 16.1 3.5 0.15 12.7 1.3 1.55 10.25 3.5 4.8 3.5 7 7

タカチ総合カタログ２０２２ー２３年度版　492　裏　2022年 4月 5日 火曜日　7:35:31 PM　CMYBelyaalglconekwnta キャリアテープ寸法図 4 電 H 2 φ1.5 A 池 ホ ル ダ ー ／ 電 池 ボ ッ ク ス 0.3 b A R0.75 A-A 型番目次/ Photo INDEX ※ホルダー収納部の形状はホルダーサイズによって異なります。 プラスチック ケース 型　番 W H a b SMTU1220-TR 44 6 40.4 16 キャリング SMTU1220-G-TR 44 6 40.4 16 ケース SMTU1225-TR 44 6 40.4 16 SMTU1632-G-TR 44 6.1 40.4 20 防水・防塵 樹脂ボックス SMTU2032-TR 44 6.3 40.4 24 SMTU2032-1-G-TR 44 6.3 40.4 24 防水・防塵 SMTU2430-TR 56 6 52.4 24 アルミ/ ステンレス SMTU2450-TR 56 8.5 52.4 24 ボックス SMTU2477-TR 56 10.8 52.4 24 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース リール寸法図 メタル ケース W φ330 型　番 個数 /リール W Raspberry SMTU1220-TR Piケース 750 48.5 SMTU1220-G-TR フリーサイズ SMTU1225-TR 750 48.5 ケース/ フリーサイズ SMTU1632-G-TR 520 48.5 パネル SMTU2032-TR 485 48.5 SMTU2032-1-G-TR ラックケース/ サブラック SMTU2430-TR 490 61.5 A SMTU2450-TR 350 61.5 棚板/ SMTU2477-TR 250 61.5 ラックパネル 電池ホルダー/ 電池ボックス A詳細 アクセサリー 2.5 /機構部品 R6.6 カスタム製品 技術資料/ 各種ご案内 13 -25 13 電池ボックス.indd 25 22/04/01 16:54 11 100 0.2 a W

タカチ総合カタログ２０２２ー２３年度版　493　裏　2022年 4月 5日 火曜日　7:35:31 PM　CMYBelyaalglconekwnta HU SERIES コイン電池ホルダー 電 池 ホ ル ダ ー ／ 電 池 ボ ッ ク ス ■ LR44、CR1220〜CR2477まで8サイズが選択できるコイン電池ホルダーシリーズです。 テクニカルデータ 型番目次/ ■HU2032の金メッキタイプを新たに追加しました。 Photo 使用温度範囲 : −40℃〜+100℃ INDEX ■端子は基板取付ピン構造です。 ■ホルダーがコンパクト設計なので基板の省スペース化ができます。 プラスチック ケース ■耐熱温度が高いガラス入りLCP樹脂製です。 推奨電池着脱方法 キャリング ケース 取り付け 取り外し 構成内容 防水・防塵 ホルダー材質 ホルダー色 端子材質 端子表面処理 樹脂ボックス 電池接触部：ニッケルメッキ /はんだ接触部：スズメッキ ガラス入りLCP（UL94V-0） アイボリー SUS301 防水・防塵 金メッキ /下地ニッケルメッキ（HU2032-Gのみ） アルミ/ ステンレス ボックス 端子ボックス/ 型番・標準価格 トレイ 型番・標準価格 防水コネクタ/ ケーブル グランド 型 番 適用電池 端子構造 自重（g） 入 数 標準価格 型 番 入　数 標準価格 （税別） （税別） アルミサッシ HU357 LR44/SR44 基板取付ピン×3 0.8 1 / 袋 270 ─ ─ ─ ケース HU1220 CR1220 基板取付ピン×3 0.8 1 / 袋 190 HU1220-T 50 / トレイ 7,540 アルミ HU1225 CR1225 基板取付ピン×3 0.7 1 / 袋 160 HU1225-T 50 / トレイ 6,390 フレーム/ ヒートシンク HU1632 CR1632 基板取付ピン×3 0.8 1 / 袋 240 HU1632-T 50 / トレイ 9,660 ケース HU2032 CR2032 基板取付ピン×3 1.0 1 / 袋 140 HU2032-T 50 / トレイ 5,110 メタル NEW HU2032-G CR2032 基板取付ピン×3 1.0 1 / 袋 220 NEW HU2032-G-T 50 / トレイ 8,170 ケース HU2430 CR2430 基板取付ピン×3 1.1 1 / 袋 160 HU2430-T 50 / トレイ 6,390 HU2450 CR2450 ※注1 基板取付ピン×3 1.5 1 / 袋 190 HU2450-T 50 / トレイ 7,260 Raspberry Piケース HU2477 CR2477 ※注2 基板取付ピン×3 1.7 1 / 袋 240 HU2477-T 50 / トレイ 9,520 ※注1 フリーサイズ HU2450には対応できない電池がございます。 ケース/ フリーサイズ 下記対応表をご参照の上、電池の選択をお願い致します。 パネル 対応表に記載の無い電池をご利用いただく場合は、必ず電池との嵌合、 通電の確認をした上でご利用下さい。 ラックケース/ サブラック HU2450 電池対応表 ※注2 棚板/ メーカー（品名） 対応可否 HU2477は、renata 製電池のみ使用可能です。 ラックパネル HU2477は renata 製電池（CR2477N）専用形状となっております。 maxell（CR2450HR） × renata 製電池（CR2477N）は P13-26 に掲載しております。 maxell（CR2450HR-Ex） × 電池ホルダー/ 電池ボックス MITSUBISHI（CR2450D） × Panasonic（CR2450） × muRata（ CR2450） ○ アクセサリー /機構部品 renata（CR2450N） ○ 対応×理由：電池の形状がホルダーと合わない為 カスタム製品 技術資料/ 各種ご案内 13 -27 13 電池ボックス.indd 27 22/04/01 16:54
