EMCガスケット付属のシールド対策ケース。外枠4面がアルミ押出材構造で強度のあるボックス。
上下カバーの勘合部にシールドガスケットを付けたEMCシールド対策ボックスです。
外枠4面がアルミ押出材の側板で構成されたフラットな外観で強度のあるアルミボックスです。
産業用コントローラー、工作機械用操作盤、電源装置、通信機器など、様々な用途にご利用頂ける万能ボックスです。
高さ4サイズ・幅8サイズ・奥行7サイズ、計108の豊富なサイズが選択可能です。
ゴム足仕様:貼付けゴム足 / アルミ足が選択可能。
上下カバー取付ビス仕様:プラスビス / 六角穴ビスが選択可能
サイズ:108サイズ
色仕様:2タイプ
関連メディア
このカタログについて
ドキュメント名 | EMCシールドボックス AUXEシリーズ |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 31.5Mb |
取り扱い企業 | 株式会社タカチ電機工業 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
AU SERIES 次世代型アルミサッシケース
汎用性をそのまま継承した新デザインの万能アルミケース
ア
ル
ミ
サ
ッ
シ
ケ
ー
ス
型番目次/
INDEX
プラスチック
ケース 用途に合わせ4シリーズが選択可能
キャリング
ケース
スタンダードタイプ AUシリーズ パネル脱着タイプ AUPシリーズ
防水・防塵 前後のパネルが差込式でスッキリした外観のデスクトップケース 前後パネルがビスで脱着可能で、メンテナンスが容易なタイプ
樹脂ボックス
EMCシールド対策型AUPEシリーズも選択可能
防水・防塵
アルミ/
ステンレス
ボックス
端子ボックス/
防水コネクタ/
ケーブル
グランド
アルミサッシ
ケース
アルミ
フレーム/
ヒートシンク
ケース
メタル
ケース P6-3~6 P6-7~14
Raspberry
Piケース コントロールボックスタイプ コーナーガード付タイプ
フリーサイズ
ケース/ AUXシリーズ AUGシリーズ
フリーサイズ
パネル
外枠4面が側板となってる操 耐衝撃型ガードの付いた堅牢型デザインケース
ラックケース/ 作ボックスに適したタイプ EMCシールド対策型AUGEシリーズも選択可能
サブラック EMCシールド対策型AUXE
シリーズも選択可能
棚板/
ラックパネル
電池ホルダー/
電池ボックス
アクセサリー
/機構部品
カスタム製品
技術資料/
各種ご案内
P6-15~22 P6-23~30
6 -1
Page2

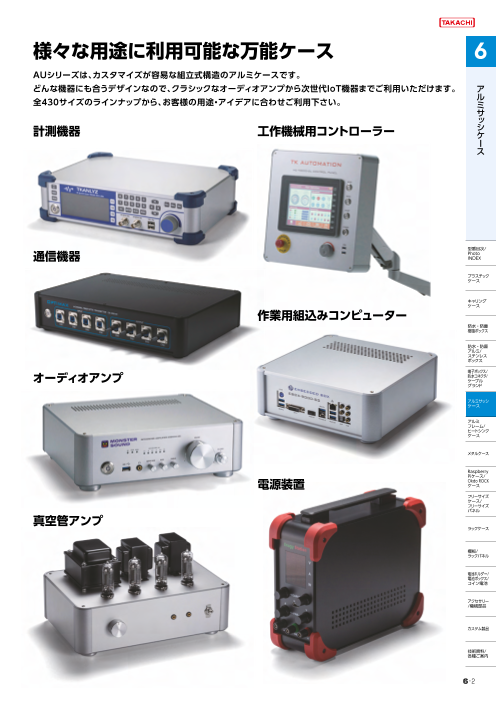

様々な用途に利用可能な万能ケース
AUシリーズは、カスタマイズが容易な組立式構造のアルミケースです。
どんな機器にも合うデザインなので、クラシックなオーディオアンプから次世代IoT機器までご利用いただけます。 ア
全117サイズのラインナップから、お客様の用途・アイディアに合わせご利用下さい。 ル
ミ
サ
ッ
計測機器 工作機械用コントローラー シ
ケ
ー
ス
型番目次/
通信機器 Photo
INDEX
プラスチック
ケース
キャリング
ケース
作業用組込みコンピューター
防水・防塵
樹脂ボックス
防水・防塵
アルミ/
ステンレス
ボックス
端子ボックス/
オーディオアンプ 防水コネクタ/
ケーブル
グランド
アルミサッシ
ケース
アルミ
フレーム/
ヒートシンク
ケース
メタル
ケース
Raspberry
電源装置 Piケース
フリーサイズ
ケース/
フリーサイズ
パネル
真空管アンプ ラックケース/
サブラック
棚板/
ラックパネル
電池ホルダー/
電池ボックス
アクセサリー
/機構部品
カスタム製品
技術資料/
各種ご案内
6 -2
Page3

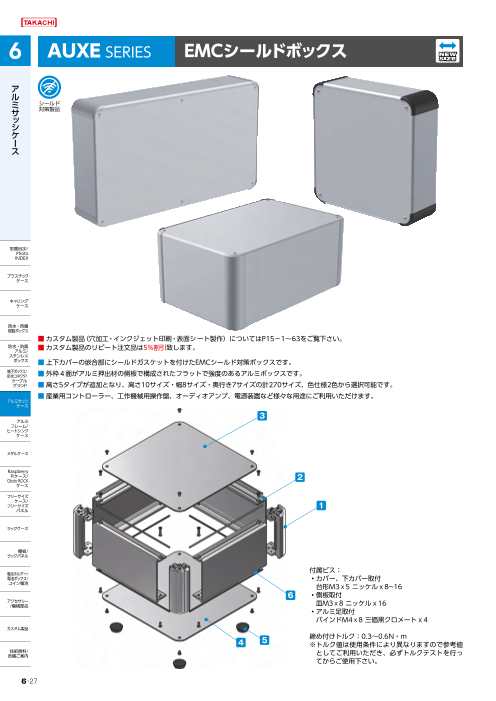

AUXE SERIES EMCシールドボックス
■ カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはP15-1~61をご覧下さい。
■ カスタム製品のリピート注文品は5%割引致します。
■ 上下カバーの勘合部にシールドガスケットを付けたEMCシールド対策ケースです。
■ 外枠4面がアルミ押出材の側板で構成されたフラットな外観のアルミボックスです。
■ 高さ4サイズ・幅8サイズ・奥行き7サイズ、計108サイズが選択可能なアルミケースです。
■ 滑り止め足は接着テープ付の貼付けゴム足と、アルミ足が選択可能です。
3
2
1
付属ビス:
・カバー、下カバー取付
台形M3X5 ニッケル x8~16
6 ・側板取付
皿M3X8 ニッケル x16
・アルミ足取付
バインドM4X8 三価黒クロメート x4
4 5 締め付けトルク:0.3~0.6N・m
※ トルク値は使用条件より異なりますので参考値と
してご利用頂き、必ずトルクテストを行ってから
ご使用下さい。
6-19
Page4
構成内容
No. 名 称 個 数 材 質 色 / 表面処理
1 コーナーブロック 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装(内部無処理)
2 側板 4 アルミ押出材 A6063S-T5 シルバー塗装(内部無処理)
3 カバー 1 アルミ板 A1100P シルバー塗装(裏面導通処理)
4 下カバー 1 アルミ板 A1100P シルバー塗装(裏面導通処理)
5 ゴム足 / アルミ足 4 合成ゴム/ アルミ ブラック(ゴム足)・アルマイト(アルミ足)
6 EMCシールドガスケット 8 導電性繊維(UL94V-0) メタリックグレー
外観寸法図 ■ 下記図面は代表共通図です。
各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。
■ ゴム足/アルミ足が選択可能です。
ゴム足/アルミ足は高さサイズが異なります。
ゴム足
H
アルミ足
W D
▪ シールドガスケットは、側板の溝・コーナーブロックの溝に貼り付けて取付て下さい。
オプション部品(別売)
モニターアーム
MARシリーズ P6-33~34
専用シャーシ コーナーガード エラストマ取手 アルミ取手
AUCシリーズ P6-31 AUCGシリーズ P6-32 FM200 P14-19 OHシリーズ P14-21
6-20
10.5 10.5 5.5 5.5
Page5
ケース型番は、下記 1~3 の項目を選択し、決定して下さい。
1 滑り止め足仕様選択
R ゴム足 ※ゴム足とアルミ足では価格が異なります。
(ブラック / 無処理) A アルミ足(シルバー / アルマイト)
2 天・底板取付ビス仕様選択
P プラス(シルバー / ニッケル) H 六角(シルバー / ニッケル)
六角レンチ付
3 カラー 選択 下記2タイプの色からご選択下さい。
S S S B
型番記入方法 ご注文の際は□内へサイズと1~3の選択項目に合った記号を記入して下さい。
AUXE □ - □ - □ □ □ - □ □
H-W-D サイズ 1足 2ビス 3カラー
次ページ型番・寸法表を参照 R / A P / H SS / SB
型番例 : H133・W300・D300mm、ゴム足、プラスビス、SBカラーの場合
➡ AUXE 133-30-30 RP-SB
6-21
Page6
型番・寸法・標準価格 ※Rタイプ=ゴム足 Aタイプ=アルミ足 ※自重はゴム足タイプの重量を記載しています。
型 番 H W D 自重 標準価格(税別)標準価格(税別)
kg Rタイプ Aタイプ 型 番 H W D 自重 標準価格(税別)標準価格(税別)
kg Rタイプ Aタイプ
NEW AUXE 44-16-16□□-□□ 44 160 160 0.7 10,420 11,760 AUXE 88-16-16□□-□□ 88 160 160 1.0 11,850 13,290
NEW AUXE 44-20-16□□-□□ 44 200 160 0.8 10,970 12,330 AUXE 88-20-16□□-□□ 88 200 160 1.1 12,470 13,940
NEW AUXE 44-20-20□□-□□ 44 200 200 0.9 11,610 12,940 AUXE 88-20-20□□-□□ 88 200 200 1.3 13,170 14,620
NEW AUXE 44-25-16□□-□□ 44 250 160 1.0 11,600 12,930 AUXE 88-25-16□□-□□ 88 250 160 1.3 13,500 15,000
NEW AUXE 44-25-20□□-□□ 44 250 200 1.1 12,270 13,610 AUXE 88-25-20□□-□□ 88 250 200 1.5 14,250 15,760
NEW AUXE 44-25-25□□-□□ 44 250 250 1.3 13,280 14,630 AUXE 88-25-25□□-□□ 88 250 250 1.7 15,270 16,760
NEW AUXE 44-30-16□□-□□ 44 300 160 1.1 12,200 13,560 AUXE 88-30-16□□-□□ 88 300 160 1.5 14,120 15,610
NEW AUXE 44-30-20□□-□□ 44 300 200 1.3 12,940 14,290 AUXE 88-30-20□□-□□ 88 300 200 1.7 14,940 16,430
NEW AUXE 44-30-25□□-□□ 44 300 250 1.5 14,070 15,400 AUXE 88-30-25□□-□□ 88 300 250 1.9 16,020 17,530
NEW AUXE 44-30-30□□-□□ 44 300 300 1.7 15,020 16,370 AUXE 88-30-30□□-□□ 88 300 300 2.2 17,000 18,510
NEW AUXE 44-36-16□□-□□ 44 360 160 1.2 13,280 14,630 NEW AUXE 88-36-16□□-□□ 88 360 160 1.6 15,360 16,740
NEW AUXE 44-36-20□□-□□ 44 360 200 1.5 13,840 15,200 AUXE 88-36-20□□-□□ 88 360 200 1.9 15,950 17,440
NEW AUXE 44-36-25□□-□□ 44 360 250 1.7 15,120 16,460 AUXE 88-36-25□□-□□ 88 360 250 2.2 17,220 18,710
NEW AUXE 44-36-30□□-□□ 44 360 300 2.0 16,350 17,690 AUXE 88-36-30□□-□□ 88 360 300 2.4 18,460 19,940
NEW AUXE 44-36-36□□-□□ 44 360 360 2.3 17,720 19,060 AUXE 88-36-36□□-□□ 88 360 360 2.8 19,890 21,390
NEW AUXE 44-43-16□□-□□ 44 430 160 1.5 14,230 15,600 NEW AUXE 88-43-16□□-□□ 88 430 160 1.9 16,410 17,810
NEW AUXE 44-43-20□□-□□ 44 430 200 1.7 15,220 16,570 AUXE 88-43-20□□-□□ 88 430 200 2.2 17,560 19,060
NEW AUXE 44-43-25□□-□□ 44 430 250 2.0 16,170 17,510 AUXE 88-43-25□□-□□ 88 430 250 2.5 18,540 20,020
NEW AUXE 44-43-30□□-□□ 44 430 300 2.3 17,100 18,430 AUXE 88-43-30□□-□□ 88 430 300 2.8 19,450 20,930
NEW AUXE 44-43-36□□-□□ 44 430 360 2.6 18,590 19,940 AUXE 88-43-36□□-□□ 88 430 360 3.2 20,990 22,480
NEW AUXE 44-43-43□□-□□ 44 430 430 3.0 20,380 21,740 AUXE 88-43-43□□-□□ 88 430 430 3.6 23,000 24,500
NEW AUXE 44-50-30□□-□□ 44 500 300 2.6 19,220 20,630 AUXE 88-50-30□□-□□ 88 500 300 3.2 21,660 23,210
NEW AUXE 44-50-36□□-□□ 44 500 360 3.0 20,650 22,050 AUXE 88-50-36□□-□□ 88 500 360 3.6 23,120 24,660
NEW AUXE 44-50-43□□-□□ 44 500 430 3.4 22,400 23,790 AUXE 88-50-43□□-□□ 88 500 430 4.1 24,990 26,540
NEW AUXE 44-50-50□□-□□ 44 500 500 3.9 24,760 26,150 AUXE 88-50-50□□-□□ 88 500 500 4.6 27,510 29,040
NEW AUXE 44-60-36□□-□□ 44 600 360 3.5 22,590 23,980 AUXE 88-60-36□□-□□ 88 600 360 4.1 25,180 26,730
NEW AUXE 44-60-43□□-□□ 44 600 430 4.0 24,630 26,020 AUXE 88-60-43□□-□□ 88 600 430 4.7 27,470 29,030
AUXE 66-16-16□□-□□ 66 160 160 0.9 10,970 12,410 AUXE133-16-16□□-□□ 132.5 160 160 1.3 13,430 14,880
AUXE 66-20-16□□-□□ 66 200 160 1.0 11,530 12,980 AUXE133-20-16□□-□□ 132.5 200 160 1.5 14,080 15,520
AUXE 66-20-20□□-□□ 66 200 200 1.1 12,140 13,590 AUXE133-20-20□□-□□ 132.5 200 200 1.7 14,770 16,240
AUXE 66-25-16□□-□□ 66 250 160 1.2 12,540 14,050 AUXE133-25-16□□-□□ 132.5 250 160 1.7 15,270 16,770
AUXE 66-25-20□□-□□ 66 250 200 1.3 13,230 14,740 AUXE133-25-20□□-□□ 132.5 250 200 1.9 16,050 17,550
AUXE 66-25-25□□-□□ 66 250 250 1.5 14,280 15,760 AUXE133-25-25□□-□□ 132.5 250 250 2.2 17,190 18,680
AUXE 66-30-16□□-□□ 66 300 160 1.3 13,190 14,690 AUXE133-30-16□□-□□ 132.5 300 160 1.9 16,010 17,510
AUXE 66-30-20□□-□□ 66 300 200 1.5 13,950 15,430 AUXE133-30-20□□-□□ 132.5 300 200 2.1 16,860 18,350
AUXE 66-30-25□□-□□ 66 300 250 1.7 15,060 16,570 AUXE133-30-25□□-□□ 132.5 300 250 2.4 18,080 19,560
AUXE 66-30-30□□-□□ 66 300 300 2.0 16,070 17,560 AUXE133-30-30□□-□□ 132.5 300 300 2.7 19,200 20,690
NEW AUXE 66-36-16□□-□□ 66 360 160 1.4 14,400 15,730 NEW AUXE133-36-16□□-□□ 132.5 360 160 2.2 17,440 18,820
AUXE 66-36-20□□-□□ 66 360 200 1.7 14,860 16,350 AUXE133-36-20□□-□□ 132.5 360 200 2.4 17,950 19,450
AUXE 66-36-25□□-□□ 66 360 250 2.0 16,170 17,650 AUXE133-36-25□□-□□ 132.5 360 250 2.7 19,340 20,850
AUXE 66-36-30□□-□□ 66 360 300 2.2 17,410 18,920 AUXE133-36-30□□-□□ 132.5 360 300 3.1 20,710 22,200
AUXE 66-36-36□□-□□ 66 360 360 2.6 18,760 20,250 AUXE133-36-36□□-□□ 132.5 360 360 3.4 22,240 23,730
NEW AUXE 66-43-16□□-□□ 66 430 160 1.8 15,390 16,760 NEW AUXE133-43-16□□-□□ 132.5 430 160 2.5 18,600 20,010
AUXE 66-43-20□□-□□ 66 430 200 2.0 16,390 17,880 AUXE133-43-20□□-□□ 132.5 430 200 2.8 19,670 21,170
AUXE 66-43-25□□-□□ 66 430 250 2.3 17,380 18,870 AUXE133-43-25□□-□□ 132.5 430 250 3.1 20,770 22,250
AUXE 66-43-30□□-□□ 66 430 300 2.6 18,310 19,800 AUXE133-43-30□□-□□ 132.5 430 300 3.5 21,810 23,290
AUXE 66-43-36□□-□□ 66 430 360 3.0 19,770 21,260 AUXE133-43-36□□-□□ 132.5 430 360 3.9 23,430 24,930
AUXE 66-43-43□□-□□ 66 430 430 3.4 21,690 23,200 AUXE133-43-43□□-□□ 132.5 430 430 4.4 25,560 27,060
AUXE 66-50-30□□-□□ 66 500 300 2.9 20,510 22,050 AUXE133-50-30□□-□□ 132.5 500 300 3.9 24,250 25,790
AUXE 66-50-36□□-□□ 66 500 360 3.3 21,850 23,400 AUXE133-50-36□□-□□ 132.5 500 360 4.4 25,790 27,340
AUXE 66-50-43□□-□□ 66 500 430 3.8 23,640 25,180 AUXE133-50-43□□-□□ 132.5 500 430 4.9 27,790 29,330
AUXE 66-50-50□□-□□ 66 500 500 4.3 26,150 27,680 AUXE133-50-50□□-□□ 132.5 500 500 5.5 30,440 32,000
AUXE 66-60-36□□-□□ 66 600 360 3.8 23,840 25,380 AUXE133-60-36□□-□□ 132.5 600 360 5.0 28,140 29,700
AUXE 66-60-43□□-□□ 66 600 430 4.4 26,020 27,580 AUXE133-60-43□□-□□ 132.5 600 430 5.7 30,550 32,100
※ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 ※標準価格は目安の販売価格となります。
6-22
Page7
AUX SERIES アルミコントロールボックス
■ カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはP15-1~61をご覧下さい。
■ カスタム製品のリピート注文品は5%割引致します。
■ 外枠4面がアルミ押出材の側板で構成されたフラットな外観のアルミボックスです。
■ 高さ4サイズ・幅8サイズ・奥行き7サイズ、計108サイズが選択可能なアルミケースです。
■ 産業用コントローラー、工作機械用操作盤、オーディオアンプ、電源装置など、様々な用途にご利用頂ける万能ボックスです。
■ 滑り止め足は接着テープ付の貼付けゴム足と、アルミ足が選択可能です。
3
付属ビス:
・カバー、下カバー取付
台形M3X5 ニッケル/三価黒クロメート x8~16
・側板取付
2 皿M3X8 ニッケル x16
・アルミ足取付
バインドM4X8 三価黒クロメート x4
締め付けトルク:0.3~0.6N・m
※ トルク値は使用条件より異なりますので参考値と
1 してご利用頂き、必ずトルクテストを行ってから
ご使用下さい。
5 専用シャーシ
オプション品(別売)
4
6-15
Page8
構成内容
No. 名 称 個 数 材 質 色 / 表面処理
1 コーナーブロック 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装(内部無処理)
2 側板 4 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト
3 カバー 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト
4 下カバー 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト
5 貼付ゴム足 / アルミ足 4 合成ゴム/ アルミ ブラック(ゴム足)・アルマイト(アルミ足)
外観寸法図 ■ 下記図面は代表共通図です。
各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。
■ ゴム足/アルミ足が選択可能です。
ゴム足/アルミ足は高さサイズが異なります。
ゴム足
H
アルミ足
W D
オプション部品(別売)
専用シャーシ コーナーガード エラストマ取手 アルミ取手
AUCシリーズ P6-31 AUCGシリーズ P6-32 FM200 P14-19 OHシリーズ P14-21
モニターアーム
MARシリーズ P6-33~34
6-16
10.5 10.5 5.5 5.5
Page9
ケース型番は、下記 1~3 の項目を選択し、決定して下さい。
1 滑り止め足仕様選択
R ゴム足(ブラック / 無処理) A アルミ足(シルバー / アルマイト) ※アルミ足の色は下カバーと同色となります。
(ブラック / アルマイト) ※ゴム足とアルミ足では価格が異なります。
2 カバー・下カバー取付ビス仕様選択
P プラス(シルバー / ニッケル)
(ブラック / 三価黒クロメート) H 六角(シルバー / ニッケル) ※ビスの色はカバー・下カバーの色と同色とな
(ブラック / 三価黒クロメート) ります。
六角レンチ付
3 カラー 選択 下記4タイプの色からご選択下さい。
S S S B B X B B
型番記入方法 ご注文の際は□内へサイズと1~3の選択項目に合った記号を記入して下さい。
AUX □ - □ - □ □ □ - □ □
H-W-D サイズ 1足 2ビス 3カラー
次ページ型番・寸法表を参照 R / A P / H SS / SB / BX / BB
型番例 : H66・W250・D250mm、ゴム足、六角ビス、BXカラーの場合
➡ AUX 66-25-25 RH-BX
6-17
Page10
型番・寸法・標準価格 ※Rタイプ=ゴム足 Aタイプ=アルミ足 ※自重はゴム足タイプの重量を記載しています。
型 番 H W D 自重 標準価格(税別)標準価格(税別)
kg Rタイプ Aタイプ 型 番 H W D 自重 標準価格(税別)標準価格(税別)
kg Rタイプ Aタイプ
NEW AUX 44-16-16□□-□□ 44 160 160 0.7 8,800 10,180 AUX 88-16-16□□-□□ 88 160 160 1.0 9,390 10,840
NEW AUX 44-20-16□□-□□ 44 200 160 0.8 9,310 10,700 AUX 88-20-16□□-□□ 88 200 160 1.1 9,970 11,430
NEW AUX 44-20-20□□-□□ 44 200 200 0.9 9,940 11,320 AUX 88-20-20□□-□□ 88 200 200 1.3 10,660 12,110
NEW AUX 44-25-16□□-□□ 44 250 160 1.0 10,110 11,550 AUX 88-25-16□□-□□ 88 250 160 1.3 10,860 12,340
NEW AUX 44-25-20□□-□□ 44 250 200 1.1 10,810 12,240 AUX 88-25-20□□-□□ 88 250 200 1.5 11,620 13,110
NEW AUX 44-25-25□□-□□ 44 250 250 1.3 11,940 13,370 AUX 88-25-25□□-□□ 88 250 250 1.7 12,810 14,300
NEW AUX 44-30-16□□-□□ 44 300 160 1.1 10,630 12,060 AUX 88-30-16□□-□□ 88 300 160 1.5 11,430 12,930
NEW AUX 44-30-20□□-□□ 44 300 200 1.3 11,420 12,850 AUX 88-30-20□□-□□ 88 300 200 1.7 12,310 13,790
NEW AUX 44-30-25□□-□□ 44 300 250 1.5 12,700 14,120 AUX 88-30-25□□-□□ 88 300 250 1.9 13,650 15,140
NEW AUX 44-30-30□□-□□ 44 300 300 1.7 13,710 15,140 AUX 88-30-30□□-□□ 88 300 300 2.2 14,800 16,300
NEW AUX 44-36-16□□-□□ 44 360 160 1.3 11,710 13,130 NEW AUX 88-36-16□□-□□ 88 360 160 1.6 12,690 14,110
NEW AUX 44-36-20□□-□□ 44 360 200 1.5 12,340 13,770 AUX 88-36-20□□-□□ 88 360 200 1.9 13,350 14,860
NEW AUX 44-36-25□□-□□ 44 360 250 1.7 13,850 15,280 AUX 88-36-25□□-□□ 88 360 250 2.2 14,960 16,460
NEW AUX 44-36-30□□-□□ 44 360 300 2.0 15,280 16,710 AUX 88-36-30□□-□□ 88 360 300 2.4 16,530 18,030
NEW AUX 44-36-36□□-□□ 44 360 360 2.2 16,890 18,310 AUX 88-36-36□□-□□ 88 360 360 2.8 18,280 19,780
NEW AUX 44-43-16□□-□□ 44 430 160 1.5 12,690 14,140 NEW AUX 88-43-16□□-□□ 88 430 160 1.9 13,760 15,210
NEW AUX 44-43-20□□-□□ 44 430 200 1.7 13,830 15,270 AUX 88-43-20□□-□□ 88 430 200 2.2 15,140 16,640
NEW AUX 44-43-25□□-□□ 44 430 250 2.0 14,830 16,280 AUX 88-43-25□□-□□ 88 430 250 2.5 16,230 17,720
NEW AUX 44-43-30□□-□□ 44 430 300 2.3 15,820 17,250 AUX 88-43-30□□-□□ 88 430 300 2.8 17,310 18,800
NEW AUX 44-43-36□□-□□ 44 430 360 2.6 17,620 19,050 AUX 88-43-36□□-□□ 88 430 360 3.2 19,200 20,700
NEW AUX 44-43-43□□-□□ 44 430 430 3.0 19,730 21,170 AUX 88-43-43□□-□□ 88 430 430 3.6 21,680 23,160
NEW AUX 44-50-30□□-□□ 44 500 300 2.6 18,200 19,670 AUX 88-50-30□□-□□ 88 500 300 3.2 19,920 21,460
NEW AUX 44-50-36□□-□□ 44 500 360 3.0 19,860 21,350 AUX 88-50-36□□-□□ 88 500 360 3.6 21,660 23,210
NEW AUX 44-50-43□□-□□ 44 500 430 3.4 21,810 23,290 AUX 88-50-43□□-□□ 88 500 430 4.1 23,860 25,410
NEW AUX 44-50-50□□-□□ 44 500 500 3.9 24,910 26,400 AUX 88-50-50□□-□□ 88 500 500 4.6 27,320 28,860
NEW AUX 44-60-36□□-□□ 44 600 360 3.5 22,030 23,520 AUX 88-60-36□□-□□ 88 600 360 4.1 23,950 25,510
NEW AUX 44-60-43□□-□□ 44 600 430 4.0 24,500 25,980 AUX 88-60-43□□-□□ 88 600 430 4.7 26,860 28,400
AUX 66-16-16□□-□□ 66 160 160 0.9 9,030 10,480 AUX133-16-16□□-□□ 132.5 160 160 1.3 10,500 11,940
AUX 66-20-16□□-□□ 66 200 160 1.0 9,590 11,030 AUX133-20-16□□-□□ 132.5 200 160 1.5 11,150 12,600
AUX 66-20-20□□-□□ 66 200 200 1.1 10,230 11,680 AUX133-20-20□□-□□ 132.5 200 200 1.7 11,910 13,370
AUX 66-25-16□□-□□ 66 250 160 1.2 10,420 11,910 AUX133-25-16□□-□□ 132.5 250 160 1.7 12,140 13,650
AUX 66-25-20□□-□□ 66 250 200 1.3 11,160 12,650 AUX133-25-20□□-□□ 132.5 250 200 1.9 13,020 14,500
AUX 66-25-25□□-□□ 66 250 250 1.5 12,330 13,820 AUX133-25-25□□-□□ 132.5 250 250 2.2 14,290 15,780
AUX 66-30-16□□-□□ 66 300 160 1.3 10,970 12,460 AUX133-30-16□□-□□ 132.5 300 160 1.9 12,850 14,340
AUX 66-30-20□□-□□ 66 300 200 1.5 11,820 13,310 AUX133-30-20□□-□□ 132.5 300 200 2.1 13,790 15,280
AUX 66-30-25□□-□□ 66 300 250 1.7 13,130 14,620 AUX133-30-25□□-□□ 132.5 300 250 2.4 15,220 16,710
AUX 66-30-30□□-□□ 66 300 300 2.0 14,240 15,740 AUX133-30-30□□-□□ 132.5 300 300 2.7 16,470 17,960
NEW AUX 66-36-16□□-□□ 66 360 160 1.4 12,170 13,590 NEW AUX133-36-16□□-□□ 132.5 360 160 2.2 14,360 15,790
AUX 66-36-20□□-□□ 66 360 200 1.7 12,810 14,300 AUX133-36-20□□-□□ 132.5 360 200 2.4 15,000 16,510
AUX 66-36-25□□-□□ 66 360 250 2.0 14,400 15,880 AUX133-36-25□□-□□ 132.5 360 250 2.7 16,700 18,200
AUX 66-36-30□□-□□ 66 360 300 2.2 15,920 17,430 AUX133-36-30□□-□□ 132.5 360 300 3.1 18,370 19,860
AUX 66-36-36□□-□□ 66 360 360 2.6 17,620 19,100 AUX133-36-36□□-□□ 132.5 360 360 3.4 20,280 21,770
NEW AUX 66-43-16□□-□□ 66 430 160 1.7 13,170 14,630 NEW AUX133-43-16□□-□□ 132.5 430 160 2.5 15,550 16,990
AUX 66-43-20□□-□□ 66 430 200 2.0 14,540 16,050 AUX133-43-20□□-□□ 132.5 430 200 2.8 16,920 18,410
AUX 66-43-25□□-□□ 66 430 250 2.3 15,610 17,100 AUX133-43-25□□-□□ 132.5 430 250 3.1 18,090 19,600
AUX 66-43-30□□-□□ 66 430 300 2.6 16,650 18,140 AUX133-43-30□□-□□ 132.5 430 300 3.5 19,270 20,770
AUX 66-43-36□□-□□ 66 430 360 3.0 18,490 20,000 AUX133-43-36□□-□□ 132.5 430 360 3.9 21,330 22,830
AUX 66-43-43□□-□□ 66 430 430 3.4 20,920 22,410 AUX133-43-43□□-□□ 132.5 430 430 4.4 23,940 25,440
AUX 66-50-30□□-□□ 66 500 300 2.9 19,200 20,740 AUX133-50-30□□-□□ 132.5 500 300 3.9 22,150 23,690
AUX 66-50-36□□-□□ 66 500 360 3.3 20,870 22,420 AUX133-50-36□□-□□ 132.5 500 360 4.4 24,070 25,620
AUX 66-50-43□□-□□ 66 500 430 3.8 23,010 24,570 AUX133-50-43□□-□□ 132.5 500 430 4.9 26,400 27,940
AUX 66-50-50□□-□□ 66 500 500 4.3 26,410 27,950 AUX133-50-50□□-□□ 132.5 500 500 5.5 30,040 31,600
AUX 66-60-36□□-□□ 66 600 360 3.8 23,050 24,600 AUX133-60-36□□-□□ 132.5 600 360 5.0 26,720 28,260
AUX 66-60-43□□-□□ 66 600 430 4.4 25,900 27,450 AUX133-60-43□□-□□ 132.5 600 430 5.7 29,740 31,290
※ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 ※標準価格は目安の販売価格となります。
6-18
Page11
AUP SERIES パネル脱着アルミサッシケース
■ カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはP15-1~61をご覧下さい。
■ カスタム製品のリピート注文品は5%割引致します。
■ 前後のパネルがビスで脱着可能なデスクトップケースです。
パネル用ビスは、落下防止型スリーブビスで、ビスの落下・紛失がしずらく、パネルの付け外し作業が容易です。
■ 筐体内部は導通しており、静電・アース対策が出来るケースです。
■ 高さ3サイズ・幅7サイズ・奥行き7サイズ、計129サイズが選択可能なアルミケースです。
付属ビス:
5 ・カバー、下カバー取付
台形M3X5 ニッケル x8~16
・フレーム、側板取付
皿M3X8 ニッケル x16
・ゴム足、アルミ足取付
3 バインドM4X8 三価黒クロメート x4
2 ・パネル取付
ナベM2.5x7 ニッケル 8~12
締め付けトルク:{M2.5は0.15~0.2N・m
M3とM4は0.3~0.6N・m
※ トルク値は使用条件より異なりますので参考値と
1 してご利用頂き、必ずトルクテストを行ってから
ご使用下さい。
4
7 6 専用シャーシ
オプション品(別売)
6-7
Page12
構成内容
No. 名 称 個 数 材 質 色 / 表面処理
1 コーナーブロック 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装(内部無処理)
2 側板 2 アルミ押出材 A6063S-T5 シルバー塗装(内部無処理)
3 フレーム 4 アルミ押出材 A6063S-T5 シルバー塗装(内部無処理)
4 パネル 2 アルミ板 A1100P シルバー塗装(裏面導通処理)
5 カバー 1 アルミ板 A1100P シルバー塗装(裏面導通処理)
6 下カバー 1 アルミ板 A1100P シルバー塗装(裏面導通処理)
7 ゴム足 / アルミ足 4 TPE(エラストマ)/ アルミ ブラック(ゴム足)・アルマイト(アルミ足)
外観寸法図 ■ 下記図面は代表共通図です。
各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。
■ ゴム足/アルミ足が選択可能です。
ゴム足/アルミ足は高さサイズが異なります。
ゴム足
H
アルミ足
W D
▪ アルミダイキャスト製のコーナーブロックの内側にタップ穴(ねじ切り穴)が付いていますので、基板やオプションのシャーシが取付し易くなっています。
シャーシの取付方法は、P6-32をご参照下さい。
オプション部品(別売)
専用シャーシ コーナーガード エラストマ取手 チルトレッグ
AUCシリーズ P6-31 AUCGシリーズ P6-32 FM200 P14-19 TLWシリーズ P14-17
6-8
10.5 8.510.5 8.5
Page13
ケース型番は、下記 1~3 の項目を選択し、決定して下さい。
1 滑り止め足仕様選択
R ゴム足 ※ゴム足とアルミ足では価格が異なります。
(ブラック / 無処理) A アルミ足(シルバー / アルマイト)
2 天・底板取付ビス仕様選択
P プラス(シルバー / ニッケル) H 六角(シルバー / ニッケル)
六角レンチ付
3 カラー 選択 下記2タイプの色からご選択下さい。
S S S B
型番記入方法 ご注文の際は□内へサイズと1~3の選択項目に合った記号を記入して下さい。
AUP □ - □ - □ □ □ - □ □
H-W-D サイズ 1足 2ビス 3カラー
次ページ型番・寸法表を参照 R / A P / H SS / SB
型番例 : H88・W300・D200mm、アルミ足、六角ビス、SBカラーの場合
➡ AUP 88-30-20 AH-SB
6-9
Page14
型番・寸法・標準価格 ※Rタイプ=ゴム足 Aタイプ=アルミ足 ※自重はゴム足タイプの重量を記載しています。
型 番 H W D 自重 標準価格(税別)標準価格(税別) 標準価格(税別)
kg Rタイプ Aタイプ 型 番 H W D 自重 標準価格(税別)
kg Rタイプ Aタイプ
AUP 66-16-16□□-□□ 66 160 160 0.9 11,740 13,110 AUP 88-30-36□□-□□ 88 300 360 2.5 19,120 20,530
AUP 66-16-20□□-□□ 66 160 200 1.0 12,220 13,590 AUP 88-30-43□□-□□ 88 300 430 2.9 19,950 21,370
AUP 66-16-25□□-□□ 66 160 250 1.2 12,760 14,120 AUP 88-30-50□□-□□ 88 300 500 3.2 21,430 22,830
AUP 66-16-30□□-□□ 66 160 300 1.3 13,290 14,660 NEW AUP 88-36-16□□-□□ 88 360 160 1.7 16,660 18,000
NEW AUP 66-16-36□□-□□ 66 160 360 1.5 14,310 15,580 AUP 88-36-20□□-□□ 88 360 200 1.9 17,200 18,600
NEW AUP 66-16-43□□-□□ 66 160 430 1.7 15,220 16,480 AUP 88-36-25□□-□□ 88 360 250 2.2 18,350 19,770
AUP 66-20-16□□-□□ 66 200 160 1.0 12,480 13,850 AUP 88-36-30□□-□□ 88 360 300 2.5 19,480 20,890
AUP 66-20-20□□-□□ 66 200 200 1.2 13,030 14,400 AUP 88-36-36□□-□□ 88 360 360 2.8 20,800 22,210
AUP 66-20-25□□-□□ 66 200 250 1.4 14,020 15,430 AUP 88-36-43□□-□□ 88 360 430 3.2 21,740 23,140
AUP 66-20-30□□-□□ 66 200 300 1.5 14,630 16,020 AUP 88-36-50□□-□□ 88 360 500 3.6 23,080 24,490
AUP 66-20-36□□-□□ 66 200 360 1.7 15,420 16,820 NEW AUP 88-43-16□□-□□ 88 430 160 2.0 18,150 19,490
AUP 66-20-43□□-□□ 66 200 430 2.0 16,790 18,200 AUP 88-43-20□□-□□ 88 430 200 2.2 19,330 20,740
AUP 66-25-16□□-□□ 66 250 160 1.2 13,770 15,170 AUP 88-43-25□□-□□ 88 430 250 2.5 20,180 21,590
AUP 66-25-20□□-□□ 66 250 200 1.4 14,370 15,790 AUP 88-43-30□□-□□ 88 430 300 2.9 20,980 22,400
AUP 66-25-25□□-□□ 66 250 250 1.6 15,300 16,700 AUP 88-43-36□□-□□ 88 430 360 3.2 22,410 23,820
AUP 66-25-30□□-□□ 66 250 300 1.8 15,990 17,390 AUP 88-43-43□□-□□ 88 430 430 3.7 24,260 25,680
AUP 66-25-36□□-□□ 66 250 360 2.0 16,940 18,360 AUP 88-43-50□□-□□ 88 430 500 4.1 25,430 26,820
AUP 66-25-43□□-□□ 66 250 430 2.3 18,010 19,420 AUP 88-50-30□□-□□ 88 500 300 3.2 23,690 25,150
AUP 66-30-16□□-□□ 66 300 160 1.4 14,470 15,880 AUP 88-50-36□□-□□ 88 500 360 3.6 25,030 26,480
AUP 66-30-20□□-□□ 66 300 200 1.5 15,140 16,530 AUP 88-50-43□□-□□ 88 500 430 4.1 26,730 28,190
AUP 66-30-25□□-□□ 66 300 250 1.8 16,130 17,550 AUP 88-50-50□□-□□ 88 500 500 4.6 29,090 30,540
AUP 66-30-30□□-□□ 66 300 300 2.0 17,040 18,460 AUP133-16-16□□-□□ 132.5 160 160 1.3 13,660 15,030
AUP 66-30-36□□-□□ 66 300 360 2.3 18,250 19,670 AUP133-16-20□□-□□ 132.5 160 200 1.4 14,230 15,610
AUP 66-30-43□□-□□ 66 300 430 2.6 19,000 20,410 AUP133-16-25□□-□□ 132.5 160 250 1.7 14,870 16,240
AUP 66-30-50□□-□□ 66 300 500 3.0 20,470 21,890 AUP133-16-30□□-□□ 132.5 160 300 1.9 15,510 16,870
NEW AUP 66-36-16□□-□□ 66 360 160 1.6 15,850 17,190 NEW AUP133-16-36□□-□□ 132.5 160 360 2.2 16,970 18,250
AUP 66-36-20□□-□□ 66 360 200 1.8 16,350 17,750 NEW AUP133-16-43□□-□□ 132.5 160 430 2.5 17,960 19,260
AUP 66-36-25□□-□□ 66 360 250 2.0 17,530 18,940 AUP133-20-16□□-□□ 132.5 200 160 1.4 14,470 15,840
AUP 66-36-30□□-□□ 66 360 300 2.3 18,690 20,080 AUP133-20-20□□-□□ 132.5 200 200 1.6 15,090 16,460
AUP 66-36-36□□-□□ 66 360 360 2.6 19,910 21,320 AUP133-20-25□□-□□ 132.5 200 250 1.8 16,240 17,650
AUP 66-36-43□□-□□ 66 360 430 3.0 20,760 22,170 AUP133-20-30□□-□□ 132.5 200 300 2.1 16,940 18,350
AUP 66-36-50□□-□□ 66 360 500 3.4 22,090 23,510 AUP133-20-36□□-□□ 132.5 200 360 2.4 17,910 19,320
NEW AUP 66-43-16□□-□□ 66 430 160 1.8 17,290 18,630 AUP133-20-43□□-□□ 132.5 200 430 2.7 19,480 20,890
AUP 66-43-20□□-□□ 66 430 200 2.1 18,430 19,850 AUP133-25-16□□-□□ 132.5 250 160 1.6 15,910 17,320
AUP 66-43-25□□-□□ 66 430 250 2.4 19,320 20,720 AUP133-25-20□□-□□ 132.5 250 200 1.8 16,590 18,010
AUP 66-43-30□□-□□ 66 430 300 2.7 20,140 21,560 AUP133-25-25□□-□□ 132.5 250 250 2.1 17,620 19,030
AUP 66-43-36□□-□□ 66 430 360 3.0 21,460 22,880 AUP133-25-30□□-□□ 132.5 250 300 2.4 18,410 19,820
AUP 66-43-43□□-□□ 66 430 430 3.4 23,230 24,650 AUP133-25-36□□-□□ 132.5 250 360 2.7 19,550 20,970
AUP 66-43-50□□-□□ 66 430 500 3.9 24,380 25,790 AUP133-25-43□□-□□ 132.5 250 430 3.1 20,820 22,230
AUP 66-50-30□□-□□ 66 500 300 3.0 22,770 24,240 AUP133-30-16□□-□□ 132.5 300 160 1.8 16,700 18,110
AUP 66-50-36□□-□□ 66 500 360 3.4 24,010 25,450 AUP133-30-20□□-□□ 132.5 300 200 2.0 17,450 18,870
AUP 66-50-43□□-□□ 66 500 430 3.9 25,630 27,070 AUP133-30-25□□-□□ 132.5 300 250 2.3 18,550 19,970
AUP 66-50-50□□-□□ 66 500 500 4.3 27,980 29,430 AUP133-30-30□□-□□ 132.5 300 300 2.6 19,560 20,980
AUP 88-16-16□□-□□ 88 160 160 1.0 12,400 13,770 AUP133-30-36□□-□□ 132.5 300 360 3.0 20,970 22,370
AUP 88-16-20□□-□□ 88 160 200 1.2 12,940 14,310 AUP133-30-43□□-□□ 132.5 300 430 3.4 21,900 23,320
AUP 88-16-25□□-□□ 88 160 250 1.3 13,480 14,830 AUP133-30-50□□-□□ 132.5 300 500 3.8 23,540 24,950
AUP 88-16-30□□-□□ 88 160 300 1.5 13,970 15,340 NEW AUP133-36-16□□-□□ 132.5 360 160 2.1 18,200 19,520
NEW AUP 88-16-36□□-□□ 88 160 360 1.7 15,100 16,400 AUP133-36-20□□-□□ 132.5 360 200 2.3 18,760 20,170
NEW AUP 88-16-43□□-□□ 88 160 430 2.0 16,060 17,350 AUP133-36-25□□-□□ 132.5 360 250 2.6 20,040 21,450
AUP 88-20-16□□-□□ 88 200 160 1.2 13,160 14,530 AUP133-36-30□□-□□ 132.5 360 300 3.0 21,290 22,700
AUP 88-20-20□□-□□ 88 200 200 1.3 13,770 15,140 AUP133-36-36□□-□□ 132.5 360 360 3.3 22,690 24,100
AUP 88-20-25□□-□□ 88 200 250 1.5 14,760 16,180 AUP133-36-43□□-□□ 132.5 360 430 3.8 23,730 25,150
AUP 88-20-30□□-□□ 88 200 300 1.7 15,340 16,740 AUP133-36-50□□-□□ 132.5 360 500 4.3 25,240 26,660
AUP 88-20-36□□-□□ 88 200 360 1.9 16,230 17,630 NEW AUP133-43-16□□-□□ 132.5 430 160 2.4 19,920 21,250
AUP 88-20-43□□-□□ 88 200 430 2.2 17,680 19,090 AUP133-43-20□□-□□ 132.5 430 200 2.6 20,950 22,360
AUP 88-25-16□□-□□ 88 250 160 1.3 14,500 15,910 AUP133-43-25□□-□□ 132.5 430 250 3.0 21,940 23,330
AUP 88-25-20□□-□□ 88 250 200 1.5 15,170 16,590 AUP133-43-30□□-□□ 132.5 430 300 3.4 22,860 24,260
AUP 88-25-25□□-□□ 88 250 250 1.7 16,070 17,480 AUP133-43-36□□-□□ 132.5 430 360 3.8 24,360 25,770
AUP 88-25-30□□-□□ 88 250 300 1.9 16,730 18,140 AUP133-43-43□□-□□ 132.5 430 430 4.3 26,330 27,730
AUP 88-25-36□□-□□ 88 250 360 2.2 17,780 19,200 AUP133-43-50□□-□□ 132.5 430 500 4.8 27,640 29,050
AUP 88-25-43□□-□□ 88 250 430 2.5 18,940 20,360 AUP133-50-30□□-□□ 132.5 500 300 3.8 25,720 27,180
AUP 88-30-16□□-□□ 88 300 160 1.5 15,210 16,630 AUP133-50-36□□-□□ 132.5 500 360 4.2 27,140 28,590
AUP 88-30-20□□-□□ 88 300 200 1.7 15,950 17,370 AUP133-50-43□□-□□ 132.5 500 430 4.8 28,960 30,410
AUP 88-30-25□□-□□ 88 300 250 1.9 16,930 18,350 AUP133-50-50□□-□□ 132.5 500 500 5.3 31,470 32,930
AUP 88-30-30□□-□□ 88 300 300 2.2 17,790 19,210 ※標準価格は目安の販売価格となります。
※ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。
6-10
Page15
AUPE SERIES パネル脱着EMCシールドケース
■ カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはP15-1~61をご覧下さい。
■ カスタム製品のリピート注文品は5%割引致します。
■ 上下カバー・パネルの勘合部にシールドガスケットを付けたEMCシールド対策ケースです。
■ 前後のパネルがビスで脱着可能なデスクトップケースです。
パネル用ビスは、落下防止型スリーブビスで、ビスの落下・紛失がしずらく、パネルの付け外し作業が容易です。
■ 高さ3サイズ・幅7サイズ・奥行7サイズ、計129サイズが選択可能なアルミケースです。
5
8 3
2
1
付属ビス:
・カバー、下カバー取付
4 台形M3X5 ニッケル x8~16
・フレーム、側板取付
皿M3X8 ニッケル x16
・ゴム足、アルミ足取付
バインドM4X8 三価黒クロメート x4
・パネル取付
ナベM2.5x7 ニッケル 8~12
締め付けトルク:{M2.5は0.15~0.2N・m
M3とM4は0.3~0.6N・m
7 6 ※ トルク値は使用条件より異なりますので参考値と
してご利用頂き、必ずトルクテストを行ってから
ご使用下さい。
6-11
Page16
構成内容
No. 名 称 個 数 材 質 色 / 表面処理
1 コーナーブロック 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装(内部無処理)
2 側板 2 アルミ押出材 A6063S-T5 シルバー塗装(内部無処理)
3 フレーム 4 アルミ押出材 A6063S-T5 シルバー塗装(内部無処理)
4 パネル 2 アルミ板 A1100P シルバー塗装(裏面導通処理)
5 カバー 1 アルミ板 A1100P シルバー塗装(裏面導通処理)
6 下カバー 1 アルミ板 A1100P シルバー塗装(裏面導通処理)
7 ゴム足 / アルミ足 4 TPE(エラストマ)/ アルミ ブラック(ゴム足)・アルマイト(アルミ足)
8 EMCシールドガスケット 16 導電性繊維(UL94V-0) メタリックグレー
外観寸法図 ■ 下記図面は代表共通図です。
各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。
■ ゴム足/アルミ足が選択可能です。
ゴム足/アルミ足は高さサイズが異なります。
ゴム足
H
アルミ足
W D
▪ シールドガスケットは、側板の溝・フレームの溝・コーナーブロックの溝に貼り付けて取付て下さい。
側板への取付 フレームへの取付 コーナーブロックへの取付
オプション部品(別売)
専用シャーシ エラストマ取手 チルトレッグ シールドファンフィルター
AUCシリーズ P6-31 FM200 P14-19 TLWシリーズ P14-17 EMFシリーズ P14-58
6-12
8.5
10.5 10.5 8.5
Page17
ケース型番は、下記 1~3 の項目を選択し、決定して下さい。
1 滑り止め足仕様選択
R ゴム足 ※ゴム足とアルミ足では価格が異なります。
(ブラック / 無処理) A アルミ足(シルバー / アルマイト)
2 天・底板取付ビス仕様選択
P プラス(シルバー / ニッケル) H 六角(シルバー / ニッケル)
六角レンチ付
3 カラー 選択 下記2タイプの色からご選択下さい。
S S S B
型番記入方法 ご注文の際は□内へサイズと1~3の選択項目に合った記号を記入して下さい。
AUPE □ - □ - □ □ □ - □ □
H-W-D サイズ 1足 2ビス 3カラー
次ページ型番・寸法表を参照 R / A P / H SS / SB
型番例 : H133・W300・D200mm、アルミ足、六角ビス、SSカラーの場合
➡ AUPE 133-30-20 AH-SS
6-13
Page18
型番・寸法・標準価格 ※Rタイプ=ゴム足 Aタイプ=アルミ足 ※自重はゴム足タイプの重量を記載しています。
型 番 H W D 自重 標準価格(税別)標準価格(税別) 準価格(税別)
kg Rタイプ Aタイプ 型 番 H W D 自重 標準価格(税別)標
kg Rタイプ Aタイプ
AUPE 66-16-16□□-□□ 66 160 160 0.9 12,770 14,140 AUPE 88-30-36□□-□□ 88 300 360 2.5 21,260 22,680
AUPE 66-16-20□□-□□ 66 160 200 1.0 13,330 14,700 AUPE 88-30-43□□-□□ 88 300 430 2.9 22,250 23,670
AUPE 66-16-25□□-□□ 66 160 250 1.2 13,990 15,360 AUPE 88-30-50□□-□□ 88 300 500 3.2 23,880 25,290
AUPE 66-16-30□□-□□ 66 160 300 1.4 14,620 15,990 NEW AUPE 88-36-16□□-□□ 88 360 160 1.7 18,460 19,740
NEW AUPE 66-16-36□□-□□ 66 160 360 1.5 15,990 17,250 AUPE 88-36-20□□-□□ 88 360 200 1.9 19,260 20,660
NEW AUPE 66-16-43□□-□□ 66 160 430 1.8 17,090 18,340 AUPE 88-36-25□□-□□ 88 360 250 2.2 20,520 21,940
AUPE 66-20-16□□-□□ 66 200 160 1.0 13,680 15,050 AUPE 88-36-30□□-□□ 88 360 300 2.5 21,750 23,160
AUPE 66-20-20□□-□□ 66 200 200 1.2 14,300 15,670 AUPE 88-36-36□□-□□ 88 360 360 2.8 23,200 24,600
AUPE 66-20-25□□-□□ 66 200 250 1.4 15,450 16,860 AUPE 88-36-43□□-□□ 88 360 430 3.2 24,300 25,710
AUPE 66-20-30□□-□□ 66 200 300 1.5 16,170 17,560 AUPE 88-36-50□□-□□ 88 360 500 3.6 25,790 27,200
AUPE 66-20-36□□-□□ 66 200 360 1.8 17,060 18,480 NEW AUPE 88-43-16□□-□□ 88 430 160 2.0 20,260 21,560
AUPE 66-20-43□□-□□ 66 200 430 2.0 18,600 20,010 AUPE 88-43-20□□-□□ 88 430 200 2.2 21,690 23,100
AUPE 66-25-16□□-□□ 66 250 160 1.2 15,200 16,600 AUPE 88-43-25□□-□□ 88 430 250 2.6 22,660 24,070
AUPE 66-25-20□□-□□ 66 250 200 1.4 15,880 17,290 AUPE 88-43-30□□-□□ 88 430 300 2.9 23,560 24,980
AUPE 66-25-25□□-□□ 66 250 250 1.6 16,920 18,340 AUPE 88-43-36□□-□□ 88 430 360 3.3 25,110 26,530
AUPE 66-25-30□□-□□ 66 250 300 1.8 17,710 19,120 AUPE 88-43-43□□-□□ 88 430 430 3.7 27,140 28,540
AUPE 66-25-36□□-□□ 66 250 360 2.0 18,810 20,230 AUPE 88-43-50□□-□□ 88 430 500 4.1 28,430 29,840
AUPE 66-25-43□□-□□ 66 250 430 2.3 20,020 21,440 AUPE 88-50-30□□-□□ 88 500 300 3.2 26,670 28,120
AUPE 66-30-16□□-□□ 66 300 160 1.4 16,130 17,550 AUPE 88-50-36□□-□□ 88 500 360 3.6 28,130 29,570
AUPE 66-30-20□□-□□ 66 300 200 1.6 16,890 18,300 AUPE 88-50-43□□-□□ 88 500 430 4.1 30,010 31,450
AUPE 66-30-25□□-□□ 66 300 250 1.8 18,010 19,420 AUPE 88-50-50□□-□□ 88 500 500 4.6 32,500 33,960
AUPE 66-30-30□□-□□ 66 300 300 2.0 19,020 20,430 AUPE133-16-16□□-□□ 132.5 160 160 1.3 14,830 16,200
AUPE 66-30-36□□-□□ 66 300 360 2.3 20,360 21,770 AUPE133-16-20□□-□□ 132.5 160 200 1.4 15,480 16,850
AUPE 66-30-43□□-□□ 66 300 430 2.6 21,260 22,680 AUPE133-16-25□□-□□ 132.5 160 250 1.7 16,240 17,610
AUPE 66-30-50□□-□□ 66 300 500 3.0 22,880 24,300 AUPE133-16-30□□-□□ 132.5 160 300 1.9 16,970 18,340
NEW AUPE 66-36-16□□-□□ 66 360 160 1.6 17,610 18,890 NEW AUPE133-16-36□□-□□ 132.5 160 360 2.1 18,860 20,140
AUPE 66-36-20□□-□□ 66 360 200 1.8 18,360 19,770 NEW AUPE133-16-43□□-□□ 132.5 160 430 2.5 20,020 21,320
AUPE 66-36-25□□-□□ 66 360 250 2.0 19,660 21,060 AUPE133-20-16□□-□□ 132.5 200 160 1.4 15,790 17,160
AUPE 66-36-30□□-□□ 66 360 300 2.3 20,920 22,340 AUPE133-20-20□□-□□ 132.5 200 200 1.6 16,480 17,850
AUPE 66-36-36□□-□□ 66 360 360 2.6 22,270 23,670 AUPE133-20-25□□-□□ 132.5 200 250 1.9 17,810 19,210
AUPE 66-36-43□□-□□ 66 360 430 3.0 23,270 24,690 AUPE133-20-30□□-□□ 132.5 200 300 2.1 18,620 20,020
AUPE 66-36-50□□-□□ 66 360 500 3.4 24,770 26,170 AUPE133-20-36□□-□□ 132.5 200 360 2.4 19,720 21,110
NEW AUPE 66-43-16□□-□□ 66 430 160 1.8 19,730 21,050 AUPE133-20-43□□-□□ 132.5 200 430 2.7 21,440 22,830
AUPE 66-43-20□□-□□ 66 430 200 2.1 20,760 22,150 AUPE133-25-16□□-□□ 132.5 250 160 1.6 17,480 18,880
AUPE 66-43-25□□-□□ 66 430 250 2.4 21,750 23,150 AUPE133-25-20□□-□□ 132.5 250 200 1.8 18,240 19,660
AUPE 66-43-30□□-□□ 66 430 300 2.7 22,690 24,080 AUPE133-25-25□□-□□ 132.5 250 250 2.1 19,390 20,780
AUPE 66-43-36□□-□□ 66 430 360 3.0 24,130 25,550 AUPE133-25-30□□-□□ 132.5 250 300 2.4 20,280 21,690
AUPE 66-43-43□□-□□ 66 430 430 3.4 26,070 27,460 AUPE133-25-36□□-□□ 132.5 250 360 2.7 21,550 22,950
AUPE 66-43-50□□-□□ 66 430 500 3.9 27,350 28,770 AUPE133-25-43□□-□□ 132.5 250 430 3.1 22,970 24,380
AUPE 66-50-30□□-□□ 66 500 300 3.0 25,710 27,150 AUPE133-30-16□□-□□ 132.5 300 160 1.8 18,510 19,920
AUPE 66-50-36□□-□□ 66 500 360 3.4 27,060 28,520 AUPE133-30-20□□-□□ 132.5 300 200 2.1 19,360 20,760
AUPE 66-50-43□□-□□ 66 500 430 3.9 28,840 30,300 AUPE133-30-25□□-□□ 132.5 300 250 2.3 20,580 21,970
AUPE 66-50-50□□-□□ 66 500 500 4.3 31,350 32,800 AUPE133-30-30□□-□□ 132.5 300 300 2.6 21,680 23,090
AUPE 88-16-16□□-□□ 88 160 160 1.0 13,480 14,830 AUPE133-30-36□□-□□ 132.5 300 360 3.0 23,210 24,600
AUPE 88-16-20□□-□□ 88 160 200 1.2 14,110 15,480 AUPE133-30-43□□-□□ 132.5 300 430 3.4 24,310 25,720
AUPE 88-16-25□□-□□ 88 160 250 1.3 14,740 16,110 AUPE133-30-50□□-□□ 132.5 300 500 3.8 26,090 27,490
AUPE 88-16-30□□-□□ 88 160 300 1.5 15,340 16,710 NEW AUPE133-36-16□□-□□ 132.5 360 160 2.1 20,280 21,570
NEW AUPE 88-16-36□□-□□ 88 160 360 1.7 16,870 18,170 AUPE133-36-20□□-□□ 132.5 360 200 2.3 20,910 22,310
NEW AUPE 88-16-43□□-□□ 88 160 430 2.0 18,020 19,320 AUPE133-36-25□□-□□ 132.5 360 250 2.6 22,300 23,720
AUPE 88-20-16□□-□□ 88 200 160 1.2 14,400 15,780 AUPE133-36-30□□-□□ 132.5 360 300 3.0 23,670 25,060
AUPE 88-20-20□□-□□ 88 200 200 1.3 15,090 16,460 AUPE133-36-36□□-□□ 132.5 360 360 3.4 25,180 26,600
AUPE 88-20-25□□-□□ 88 200 250 1.5 16,240 17,650 AUPE133-36-43□□-□□ 132.5 360 430 3.8 26,400 27,800
AUPE 88-20-30□□-□□ 88 200 300 1.7 16,920 18,340 AUPE133-36-50□□-□□ 132.5 360 500 4.3 28,040 29,450
AUPE 88-20-36□□-□□ 88 200 360 1.9 17,940 19,330 NEW AUPE133-43-16□□-□□ 132.5 430 160 2.4 22,080 23,380
AUPE 88-20-43□□-□□ 88 200 430 2.2 19,550 20,950 AUPE133-43-20□□-□□ 132.5 430 200 2.7 23,400 24,820
AUPE 88-25-16□□-□□ 88 250 160 1.3 15,970 17,380 AUPE133-43-25□□-□□ 132.5 430 250 3.0 24,490 25,900
AUPE 88-25-20□□-□□ 88 250 200 1.5 16,730 18,140 AUPE133-43-30□□-□□ 132.5 430 300 3.4 25,550 26,940
AUPE 88-25-25□□-□□ 88 250 250 1.7 17,740 19,150 AUPE133-43-36□□-□□ 132.5 430 360 3.8 27,160 28,580
AUPE 88-25-30□□-□□ 88 250 300 1.9 18,510 19,910 AUPE133-43-43□□-□□ 132.5 430 430 4.3 29,290 30,700
AUPE 88-25-36□□-□□ 88 250 360 2.2 19,710 21,100 AUPE133-43-50□□-□□ 132.5 430 500 4.8 30,750 32,160
AUPE 88-25-43□□-□□ 88 250 430 2.5 21,000 22,420 AUPE133-50-30□□-□□ 132.5 500 300 3.8 28,800 30,240
AUPE 88-30-16□□-□□ 88 300 160 1.5 16,930 18,350 AUPE133-50-36□□-□□ 132.5 500 360 4.2 30,330 31,790
AUPE 88-30-20□□-□□ 88 300 200 1.7 17,750 19,160 AUPE133-50-43□□-□□ 132.5 500 430 4.8 32,320 33,780
AUPE 88-30-25□□-□□ 88 300 250 1.9 18,860 20,260 AUPE133-50-50□□-□□ 132.5 500 500 5.4 34,990 36,440
AUPE 88-30-30□□-□□ 88 300 300 2.2 19,840 21,230 ※標準価格は目安の販売価格となります。
※ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。
6-14
Page19
AUG SERIES コーナーガード付アルミケース
■ カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはP15-1~61をご覧下さい。
■ カスタム製品のリピート注文品は5%割引致します。
■ TPE(エラストマ)製のコーナーガードが付いた耐衝撃型アルミケースです。
また、コーナーガードは滑りにくく、ゴム足の役割にもなります。
■ 高さ4サイズ・幅7サイズ・奥行き7サイズ、計172サイズが選択可能なケースです。
■ 本体ケース色はブラック・シルバー2色、コーナーガードはブラック・グレー・ネイビー・レッド4色の組合せで、合計8タイプが選択可能です。
■ 測定器、コントローラー、産業用組込みコンピュータ、電源装置、蓄電池装置など、様々な用途にご利用頂けます。
5
6
3
1
付属ビス:
・ カバー取付(サイズにより付属しない場合があります。)
六角穴台形M3X5 ニッケル/三価黒クロメート x4~8
4 ・フレーム、側板取付
皿M3X8 ニッケル x16
・コーナーガード取付(カバーと共締め)
2 六角穴付ボルトM3X10 三価黒クロメート x8
六角レンチ付
締め付けトルク:六 角穴付ボトルM3×10は0.2N・m
その他ビスは0.3~0.6N・m
5 ※ トルク値は使用条件より異なりますので参考値として
ご利用頂き、必ずトルクテストを行ってからご使用下
さい。
6-23
Page20
構成内容
No. 名 称 個 数 材 質 色 / 表面処理
1 コーナーブロック 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装(内部無処理)
2 側板 2 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト
3 フレーム 4 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト
4 パネル 2 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト
5 カバー 2 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト
6 コーナーガード 8 TPE(エラストマ) ブラック・グレー・ネイビー・レッド
外観寸法図 ■ 下記図面は代表共通図です。
各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。
H
W D
▪ アルミダイキャスト製のコーナーブロックの内側に貫通穴が付いていますので、基板やオプションのシャーシが取付し易くなっています。
オプション部品(別売)
専用シャーシ エラストマ取手 チルトレッグ
AUCシリーズ P6-31 FM200 P14-19 TLWシリーズ P14-17
6-24
