DINレール取付金具 DRM-1シリーズ

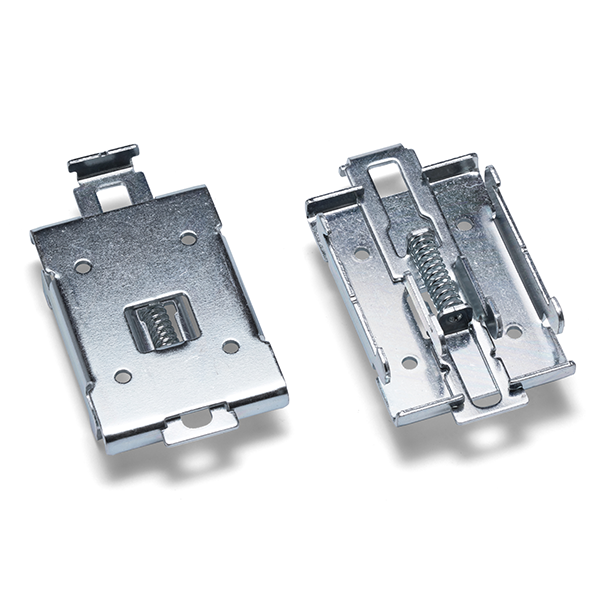

DRM-1 DINレール取付金具 使用例 ■ DINレール（35mm）に筐体・⾦具・機器等を固定する為の取付⾦具です。 ■ DINレールにしっかり固定できる丈夫な⾦属製です。 ■ 上部のレバーを押しながら簡単に取付け・取外しが出来ます。 ■ 製品の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 ■取付上の注意 19.4 2 注 : ケースに取付ける際はレバー操作が 出来る位置に取付けて下さい。 44.2 14.1 4-φ3.5 上部を引っ掛けて 操作レバーを押す テクニカルデータ 耐荷重 : 10Kg 3 13.1 1 26.2 ■ FDRシリーズに取付けた場合の位置関係 構成内容 No. 名 　称 材 　質 色 / 表面処理 FDR 1 ベース　　 鋼板 亜鉛メッキ 2 レバー　　 鋼板 亜鉛メッキ 3 スプリング 鉄　 亜鉛メッキ 型番・標準価格 型　番 自重（g） 標準価格（税別） DRM-1 57.5 500 ※標準価格は目安の販売価格となります。 65.2 16.1 33 1.5 (17.5) (15.5)

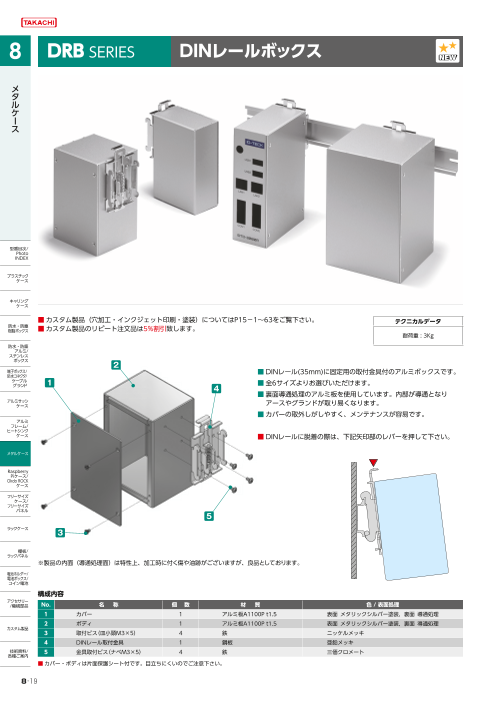

DRB SERIES DINレールボックス ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはホームページをご覧下さい。 テクニカルデータ ■ カスタム製品のリピート注文品は5%割引致します。 耐荷重 : 3Kg 2 ■ DINレール(35mm)に固定用の取付⾦具付のアルミボックスです。 1 ■ 全6サイズよりお選びいただけます。 4 ■ 裏面導通処理のアルミ板を使用しています。内部が導通となり アースやグランドが取り易くなります。 ■ カバーの取外しがしやすく、メンテナンスが容易です。 ■ DINレールに脱着の際は、下記矢印部のレバーを押して下さい。 5 3 ※ 製品の内面（導通処理面）は特性上、加工時に付く傷や油跡がございますが、 良品としております。 構成内容 No. 名 　称 個 　数 材 　質 色 / 表面処理 1 カバー 1 アルミ板A1100P t1.5 表面 メタリックシルバー塗装，裏面 導通処理 2 ボディ 1 アルミ板A1100P t1.5 表面 メタリックシルバー塗装，裏面 導通処理 3 取付ビス（皿小頭M3×5） 4 鉄 ニッケルメッキ　　　　　　　　　　　　　　 4 DINレール取付⾦具 1 鋼板 亜鉛メッキ　　　　　　　　　　　　　　　　 5 ⾦具取付ビス（ナベM3×5） 4 鉄 三価クロメート　　　　　　　　　　　　　　 ■ カバー・ボディは片面保護シート付です。目立ちにくいのでご注意下さい。

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図・3DCADデータをダウンロードしてご確認下さい。 使用例 電源装置 14.7 h 5 d 8 H D 通信機器 型番・寸法・標準価格 外形寸法 有効寸法(内部) 型番 自重（g） 標準価格（税別） W H D w h d DRB12- 5- 8 120 50 80 104 45.5 64 220.5 3,350 DRB12- 7- 8 120 70 80 104 65.5 64 253 3,450 DRB12-10- 8 120 100 80 104 95.5 64 301 3,960 DRB15- 5-10 150 50 100 134 45.5 84 285.5 3,540 DRB15- 7-10 150 70 100 134 65.5 84 326 3,790 DRB15-10-10 150 100 100 134 95.5 84 386.5 4,520 ※標準価格は目安の販売価格となります。 オプション部品（別売） ■ 詳細はホームページをご覧下さい。 DINレール ナット入り貼付スペーサー FDRシリーズ ASTシリーズ 11.8 W H w h 8 15

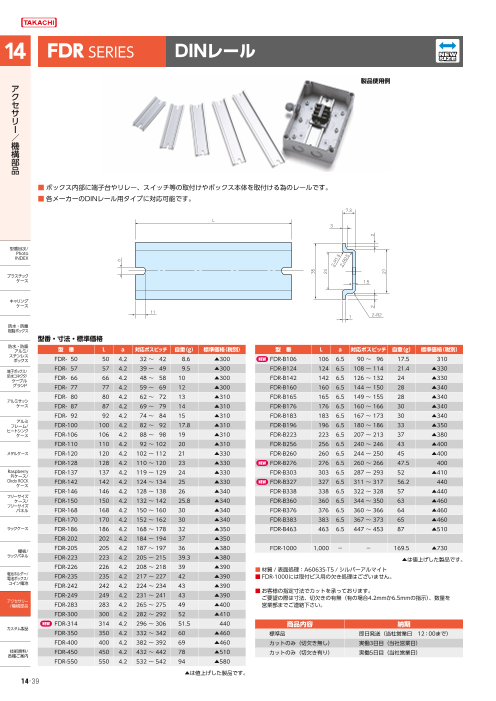

タカチ総合カタログ２０２２ー２３年度版　153　裏　2022年 4月 5日 火曜日　7:35:31 PM　CMYBelyaalglconekwnta FDRSERIES DINレール 防 水・防 塵 ■ボックス内部に端子台やリレー・スイッチ等を取付るためのレールです。 樹 ■各ケースの取付ボスのピッチをご確認の上、L寸をお選び下さい。 脂 ■その他のケースに使用する場合はFDR-1000をご利用下さい。 ボ ッ ク ス 7.3 7.3 L L 3 3 1.5 1.5 型番目次/ Photo INDEX 11 11 プラスチック 1 2-R2 1 2-R2 ケース キャリング 構成内容 ケース 材　質 表面処理 アルミ押出材A6063S-T5 シルバーアルマイト 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ 型番・寸法・標準価格 ステンレス ボックス 型　番 L a 対応ボスピッチ 標準価格（税別） 型　番 L a 対応ボスピッチ 標準価格（税別） 端子ボックス/ FDR- 50  50 4.2  32〜 42 150 FDR-B124  124 6.5 108〜114 ▲210 防水コネクタ/ ケーブル 57  57 4.2  39〜 49 150 B142  142 6.5 126〜132 ▲230 グランド 66  66 4.2  48〜 58 150 B160  160 6.5 144〜150 ▲230 77  77 4.2  59〜 69 150 B165  165 6.5 149〜155 　230 アルミサッシ ケース 80  80 4.2  62〜 72 160 B176  176 6.5 160〜166 　230 87  87 4.2  69〜 79 160 B183  183 6.5 167〜173 　230 アルミ フレーム/ 92  92 4.2  74〜 84 160 B223  223 6.5 207〜213 　260 ヒートシンク ケース 100 100 4.2  82〜 92 160 B260  260 6.5 244〜250 　300 106 106 4.2  88〜 98 200 B303  303 6.5 287〜293 　300 メタル ケース 110 110 4.2  92〜102 200 B338  338 6.5 322〜328 　350 120 120 4.2 102〜112 200 B360  360 6.5 344〜350 　380 128 128 4.2 110〜120 200 B376  376 6.5 360〜366 　390 Raspberry Piケース 137 137 4.2 119〜129 200 B383  383 6.5 367〜373 　390 142 142 4.2 124〜134 200 B463  463 6.5 447〜453 　440 フリーサイズ ケース/ 146 146 4.2 128〜138 200 フリーサイズ パネル 150 150 4.2 132〜142 210 FDR-1000 1000 − − 　610 168 168 4.2 150〜160 230 ■ FDR-1000には取付ビス用の欠き処理はございません。　▲は値上げした製品です。 ラックケース/ サブラック 170 170 4.2 152〜162 230 186 186 4.2 168〜178 240 棚板/ 202 202 4.2 184〜194 260 ラックパネル 205 205 4.2 187〜197 260 223 223 4.2 205〜215 260 電池ホルダー/ 226 226 4.2 208〜218 260 電池ボックス 235 235 4.2 217〜227 290 242 242 4.2 224〜234 290 アクセサリー /機構部品 249 249 4.2 231〜241 290 283 283 4.2 265〜275 300 300 300 4.2 282〜292 310 カスタム製品 350 350 4.2 332〜342 370 NEW 400 400 4.2 382〜392 400 技術資料/ 450 450 4.2 432〜442 420 各種ご案内 550 550 4.2 532〜542 520 3-105 03 防水防塵樹脂.indd 105 22/04/04 9:56 a a 35 24 2-R1.5 2-R0.5 35 2 24 2 2- 27 R1.5 2-R0.5 2 2 27

タカチ総合カタログ２０２２ー２３年度版　502　裏　2022年 4月 5日 火曜日　7:35:31 PM　CMYBelyaalglconekwnta AST SERIES ナット入り貼付スペーサー ア ク セ サ リ ー ／ 機 構 部 品 ■ 接着テープにより容易に貼り付けできる貼付スペーサーです。 ■ ケース・ボックスに穴加工をしないで、基板や取付板を取付けることが出来る便利な部品です。 ■ 強力な接着テープを使用していますので、１度貼り付けた後、再度貼り付けることは困難です。 AST2.5-□ AST3-□ AST4-□ 14 1.5 20 3 25 3 型番目次/ Photo INDEX M 4 プラスチック ケース キャリング 4 M2.5 5 6 M3 H H H ケース ■ 基台材質 / 色：ナイロン66(UL94V-2) / ブラック 防水・防塵 型番・寸法・標準価格 ■ ナット・付属ビス 材質 : 鉄(三価クロメート処理) パック型番・標準価格 樹脂ボックス 型　番 H寸法 付属ビス 取付可能 推奨締め付け 防水・防塵 基板厚mm トルク（N・m） 自重（g） 入　数 標準価格（税別） 型　番 入　数 標準価格（税別） アルミ/ ステンレス AST2.5-5B 5 ナベM2.5×5 1.0〜2.0 0.3 0.6（1個） 4 / 袋 220 AST2.5-5B-P 100 3,830 ボックス AST2.5-10B 10 ナベM2.5×5 1.0〜2.0 0.3 0.8（1個） 4 / 袋 220 AST2.5-10B-P 100 3,830 端子ボックス/ 防水コネクタ/ AST3-6B 6 ナベM3×6 1.0〜3.0 0.4 1.5（1個） 4 / 袋 240 AST3-6B-P 100 4,210 ケーブル グランド AST3-10B 10 ナベM3×6 1.0〜3.0 0.4 1.6（1個） 4 / 袋 250 AST3-10B-P 100 4,380 AST3-15B 15 ナベM3×6 1.0〜3.0 0.4 1.8（1個） 4 / 袋 270 AST3-15B-P 100 4,590 アルミサッシ ケース AST3-20B 20 ナベM3×6 1.0〜3.0 0.4 2.1（1個） 4 / 袋 280 AST3-20B-P 100 4,980 AST4-10.5B 10.5 ナベM4×8 1.0〜3.5 0.8 2.6（1個） 4 / 袋 280 AST4-10.5B-P 50 2,540 アルミ AST4-20B 20 ナベM4×8 1.0〜3.5 0.8 3.2（1個） 4 / 袋 300 AST4-20B-P 50 2,560 フレーム/ ヒートシンク ケース ■ まとめてご購入の場合はパック売りをご利用下さい。単価が下がりお得です。パック型番・標準価格表をご参照下さい。 ■ パック売りにはビスは付属しておりません。 メタル ケース ASR SERIES 貼付ボス Raspberry Piケース 20 H h フリーサイズ ケース/ フリーサイズ パネル ラックケース/ サブラック φ2.5 粘着両面テープ φ7 棚板/ ラックパネル ■ M3タッピングビス固定用の貼付ボスです。 型番・寸法・標準価格 ■ 材質 / 色：ナイロン66（ UL94V-2）/ ナチュラル 　 基板取付けの際はタッピングビスEM-3、EM-3-6をご利用下さい。 型　番 H h 自重（g） 入　数 標準価格（税別）/袋 電池ホルダー/ （P1−117） ASR- 5 5.1 3.1 0.9（1個） 10 / 袋 310 電池ボックス ■ 取付けの際は貼り付ける面のゴミを取り除き、脱脂洗浄を行って ASR- 6 6.4 4.4 1.0（1個） 10 / 袋 310 下さい。 ASR- 7 7.2 5.1 0.9（1個） 10 / 袋 310 アクセサリー /機構部品 ■ 1度貼り付けた両面テープは再度貼り付けることは出来ません。 ASR- 8 8.1 6.3 0.9（1個） 10 / 袋 310 ASR- 9 9 7 1.0（1個） 10 / 袋 310 ASR-11 11 9 1.0（1個） 10 / 袋 310 カスタム製品 テクニカルデータ ASR-13 12.7 10.7 1.2（1個） 10 / 袋 310 締付トルク : 0.4N・m（推奨） ASR-14.5 14.7 12.8 1.1（1個） 10 / 袋 350 技術資料/ ASR-16 15.9 13.9 1.3（1個） 10 / 袋 370 各種ご案内 ASR-19 19.1 17.1 1.4（1個） 10 / 袋 370 14 -3 14 アクセサリ_機構部品.indd 3 22/04/01 16:56 14 4 20 5 20 25 6
