防水ジャンクションボックス JWシリーズ

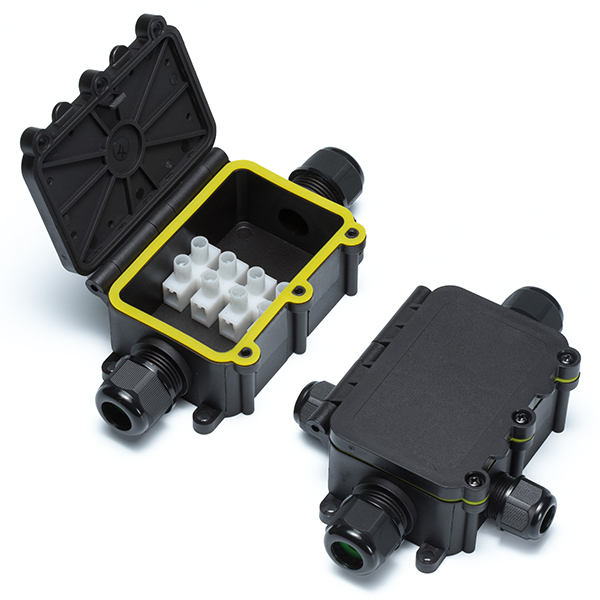

JW SERIES IP68防水ジャンクションボックス 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ■ カバーがヒンジ開閉式でメンテナンスが容易な低価格型の防水ジャンクションボックスです。 テクニカルデータ ■ 2分岐、3分岐、4分岐の3タイプがあります。 保護等級 : IP68（水深1メートル 24時間） 防水・防塵 樹脂ボックス ■ 端子台の結線方式はネジ式で手軽に作業が出来ます。 使用温度範囲 : −25℃～＋60℃ カバー締付トルク : 0.5～0.6N・ｍ ■ 端子部は端子台無しと4Pの2タイプから選択可能です。 防水・防塵 アルミ/ ステンレス ボックス 4 3 2 1 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース 端子台結線方法 アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース ※電線は端子ネジの真下に配置してしっかり締め付けて下さい。 棚板/ ラックパネル 5 7 6 電池ホルダー/ 電池ボックス/ 構成内容 コイン電池 No. 名　称 個　数 材　質 色 /表面処理 1 ボディ　　　　　　　　　　 1 PA66 ブラック　　　　 アクセサリー /機構部品 2 カバー　　　　　　　　　　 1 PA66 ブラック　　　　 3 ガスケット　　　　　　　　 1 シリコンゴム イエロー　　　　 4 ロックナット　　　　　　　 2～4 PA6 ブラック　　　　 カスタム製品 5 ゴムブッシュ　　　　　　　 2～4 シリコンゴム グリーン　　　　 6 端子台　　　　　　　　　　 1 PA6/真ちゅう ニッケルメッキ　 技術資料/ 7 カバー取付用タッピングビス 3 ステンレス ブラック / メッキ 各種ご案内 5 -17

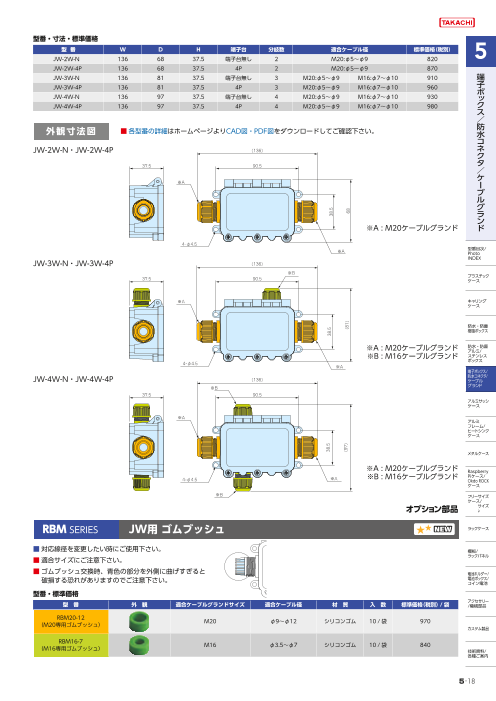

型番・寸法・標準価格 型 番 W D H 端子台 分岐数 適合ケーブル径 標準価格（税別） JW-2W-N 136 68 37.5 端子台無し 2 M20:φ5～φ9 820 JW-2W-4P 136 68 37.5 4P 2 M20:φ5～φ9 870 JW-3W-N 136 81 37.5 端子台無し 3 M20:φ5～φ9 M16:φ7～φ10 910 端 JW-3W-4P 136 81 37.5 4P 3 M20:φ5～φ9 M16:φ7～φ10 960 子 ボ JW-4W-N 136 97 37.5 端子台無し 4 M20:φ5～φ9 M16:φ7～φ10 930 ッ JW-4W-4P 136 97 37.5 4P 4 M20:φ5～φ9 M16:φ7～φ10 980 ク ス ／ 外観寸法図 ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 防 水 コ JW-2W-N・JW-2W-4P (136) ネ ク 37.5 90.5 タ ／ ケ ※A ー ブ ル グ ラ ン ※A : M20ケーブルグランド ド 4-φ4.5 ※A 型番目次/ Photo INDEX JW-3W-N・JW-3W-4P (136) ※B 37.5 90.5 プラスチック ケース ※A キャリング ケース 防水・防塵 樹脂ボックス ※A : M20ケーブルグランド 防水・防塵 アルミ/ ※B : M16ケーブルグランド ステンレス ボックス 4-φ4.5 ※A 端子ボックス/ JW-4W-N・JW-4W-4P 防水コネクタ/ (136) ケーブル ※B グランド 37.5 90.5 アルミサッシ ケース ※A アルミ フレーム/ ヒートシンク ケース メタルケース ※A : M20ケーブルグランド Raspberry Piケース/ 4-φ4.5 ※A ※B : M16ケーブルグランド Okdo ROCK ケース ※B フリーサイズ ケース/ オプション部品 フリーサイズ パネル RBM SERIES JW用 ゴムブッシュ ラックケース ■ 対応線径を変更したい時にご使用下さい。 棚板/ ラックパネル ■ 適合サイズにご注意下さい。 ■ ゴムブッシュ交換時、青色の部分を外側に曲げすぎると 電池ホルダー/ 破損する恐れがありますのでご注意下さい。 電池ボックス/ コイン電池 型番・標準価格 型　番 外　観 適合ケーブルグランドサイズ 適合ケーブル径 材　質 入　数 標準価格（税別）/袋 アクセサリー /機構部品 RBM20-12 （M20専用ゴムブッシュ） M20 φ9～φ12 シリコンゴム 10 / 袋 970 カスタム製品 RBM16-7 （M16専用ゴムブッシュ） M16 φ3.5～φ7 シリコンゴム 10 / 袋 840 技術資料/ 各種ご案内 5 -18 38.5 38.5 38.5 (97) (81) 68

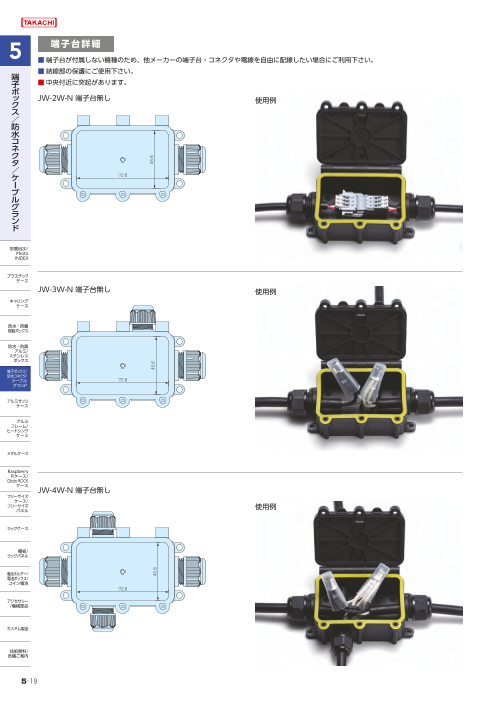

端子台詳細 ■ 端子台が付属しない機種のため、他メーカーの端子台・コネクタや電線を自由に配線したい場合にご利用下さい。 ■ 結線部の保護にご使用下さい。 端 子 ■ 中央付近に突起があります。 ボ ッ JW-2W-N 端子台無し ク 使用例 ス ／ 防 水 コ ネ ク タ ／ ケ 72.6 ー ブ ル グ ラ ン ド 型番目次/ Photo INDEX プラスチック ケース JW-3W-N 端子台無し 使用例 キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル 772.6 グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース JW-4W-N 端子台無し フリーサイズ ケース/ フリーサイズ パネル 使用例 ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 72.6 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -19 45.6 4455..66 45.6

JW-2W-4P ■ 電線の加工寸法は参考値です。 配線仕様に合わせて、加工寸法を調整してご使用下さい。 6～8mm 端子台 4P 端 子 36～40mm ボ ッ ク 配線図 ス ／ 防 水 コ ネ ク タ ／ ケ ー 4P 端子台 ブ 定格　　 AC450V　40A ル グ 適合電線 より線1.0～5.5㎜2 ラ 端子ネジ M3.5　マイナス ン ド 型番目次/ JW-3W-4P ■ 電線の加工寸法は参考値です。 Photo INDEX 配線仕様に合わせて、加工寸法を調整してご使用下さい。 プラスチック 6～8mm ケース 端子台 4P キャリング ケース 36～40mm 防水・防塵 配線図 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース 4P 端子台 定格　　 AC450V　40A アルミ フレーム/ 適合電線 より線1.0～5.5㎜2 ヒートシンク ケース 端子ネジ M3.5　マイナス メタルケース Raspberry JW-4W-4P ■ 電線の加工寸法は参考値です。 Piケース/ Okdo ROCK 配線仕様に合わせて、加工寸法を調整してご使用下さい。 ケース フリーサイズ ケース/ 6～8mm フリーサイズ パネル 端子台 4P ラックケース 36～40mm 棚板/ 配線図 ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 4P 端子台 定格　　 AC450V　40A 適合電線 より線1.0～5.5㎜2 技術資料/ 各種ご案内 端子ネジ M3.5　マイナス 5 -20

他にも様々な中継ボックスを用意しております。 タカチではSPCMシリーズの他、中継ボックスに利用できる様々な防水・防塵ボックスシリーズがございます。 端 豊富な品揃えより、用途・サイズ・価格帯に合わせてご選択下さい。 子 ボ ッ BCASシリーズ　プルボックス（IP65・39サイズ） P3-65〜66 ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ BCAP・BCPC・BCPKシリーズ　開閉式プラボックス（IP65・50サイズ） P3-41〜42・P3-43〜44 ン ド 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス SPCPシリーズ　ポリカーボネートボックス（IP66/67・28サイズ） P3-57〜58 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース OPCP・OPCM・WPCP・WPCMシリーズ　ポリカーボネートボックス（IP65/54） P3-81〜88 メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル BDNシリーズ　アルミダイキャストボックス（IP67・8サイズ） P4-13〜14 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -36
