耐衝撃性でキャリングハンドル付、測定器・電源装置に適したアルミ筐体

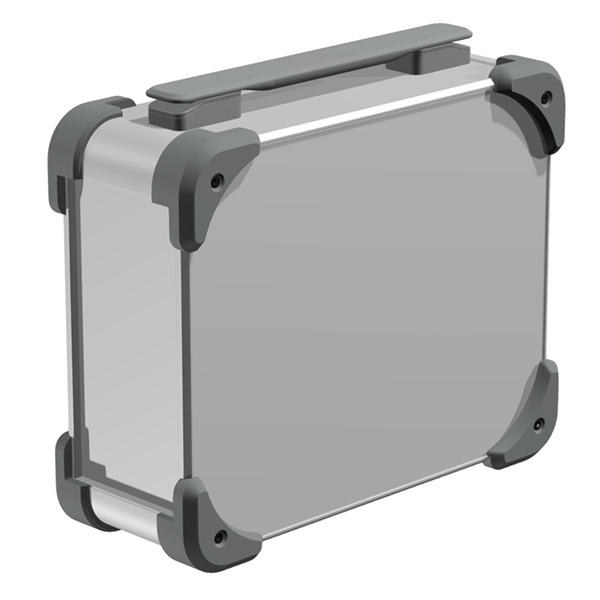

キャリングハンドル付の耐衝撃型アルミケースです。
キャリングハンドルの耐荷重は20Kgです。
コーナーガードは弾力性のあるTPE(エラストマ)製で、滑りにくくゴム足の役割にもなります。
高さ4サイズ・幅7サイズ・奥行5サイズ、計108の豊富なサイズが選択可能なケースです。
測定器、コントローラー、産業用組込みコンピュータ、電源装置、蓄電池装置など、様々な用途にご利用頂けます。
サイズ:108サイズ
色仕様:12タイプ(本体ケースはブラック・シルバー2色、キャリングハンドルはブラック・グレー2色、コーナーガードはブラック・グレー・ネイビー・レッド4色の組合わせ)
関連メディア
このカタログについて
ドキュメント名 | コーナーガード付キャリングケース AUGHシリーズ |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 35Mb |
登録カテゴリ | |
取り扱い企業 | 株式会社タカチ電機工業 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
AU SERIES 次世代型アルミサッシケース
汎用性をそのまま継承した新デザインの万能アルミケース
ア
ル
ミ
サ
ッ
シ
ケ
ー
ス
型番目次/
INDEX
プラスチック
ケース 用途に合わせ4シリーズが選択可能
キャリング
ケース
スタンダードタイプ AUシリーズ パネル脱着タイプ AUPシリーズ
防水・防塵 前後のパネルが差込式でスッキリした外観のデスクトップケース 前後パネルがビスで脱着可能で、メンテナンスが容易なタイプ
樹脂ボックス
EMCシールド対策型AUPEシリーズも選択可能
防水・防塵
アルミ/
ステンレス
ボックス
端子ボックス/
防水コネクタ/
ケーブル
グランド
アルミサッシ
ケース
アルミ
フレーム/
ヒートシンク
ケース
メタル
ケース P6-3~6 P6-7~14
Raspberry
Piケース コントロールボックスタイプ コーナーガード付タイプ
フリーサイズ
ケース/ AUXシリーズ AUGシリーズ
フリーサイズ
パネル
外枠4面が側板となってる操 耐衝撃型ガードの付いた堅牢型デザインケース
ラックケース/ 作ボックスに適したタイプ EMCシールド対策型AUGEシリーズも選択可能
サブラック EMCシールド対策型AUXE
シリーズも選択可能
棚板/
ラックパネル
電池ホルダー/
電池ボックス
アクセサリー
/機構部品
カスタム製品
技術資料/
各種ご案内
P6-15~22 P6-23~30
6 -1
Page2

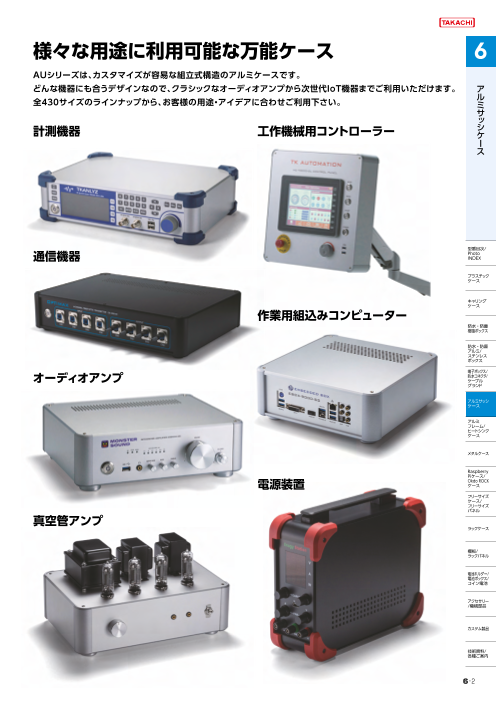

様々な用途に利用可能な万能ケース
AUシリーズは、カスタマイズが容易な組立式構造のアルミケースです。
どんな機器にも合うデザインなので、クラシックなオーディオアンプから次世代IoT機器までご利用いただけます。 ア
全117サイズのラインナップから、お客様の用途・アイディアに合わせご利用下さい。 ル
ミ
サ
ッ
計測機器 工作機械用コントローラー シ
ケ
ー
ス
型番目次/
通信機器 Photo
INDEX
プラスチック
ケース
キャリング
ケース
作業用組込みコンピューター
防水・防塵
樹脂ボックス
防水・防塵
アルミ/
ステンレス
ボックス
端子ボックス/
オーディオアンプ 防水コネクタ/
ケーブル
グランド
アルミサッシ
ケース
アルミ
フレーム/
ヒートシンク
ケース
メタル
ケース
Raspberry
電源装置 Piケース
フリーサイズ
ケース/
フリーサイズ
パネル
真空管アンプ ラックケース/
サブラック
棚板/
ラックパネル
電池ホルダー/
電池ボックス
アクセサリー
/機構部品
カスタム製品
技術資料/
各種ご案内
6 -2
Page3

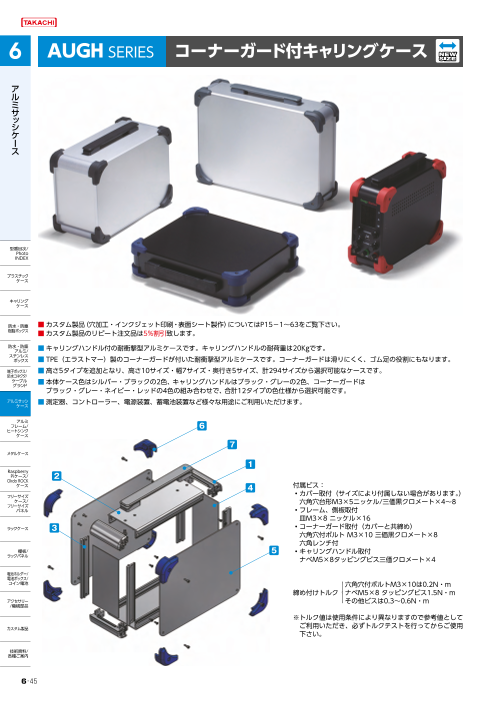

AUGH SERIES コーナーガード付キャリングケース
■ カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはホームページをご覧ください。
■ カスタム製品のリピート注文品は5%割引致します。
■ キャリングハンドル付の耐衝撃型アルミケースです。キャリングハンドルの耐荷重は20Kgです。
■ コーナーガードは弾力性のあるTPE (エラストマ) 製で、 滑りにくくゴム足の役割にもなります。
■ 高さ4サイズ 幅7サイズ 奥行5サイズ、 計108 サイズが選択可能なケースです。
■ 本体ケース色はシルバー・ブラック2色で、 キャリングハンドルはブラック・グレー2色 コーナーガードはブラック・グレー・ネイビー・レッ
ド4色の組み合わせで、 合計12タイプが選択可能です。
■ 測定器、 コントローラー、電源装置、蓄電池装置など、 様々な用途にご利用いただけます。
6
7
1
2
4 付属ビス:
・ カバー取付(サイズにより付属しない場合があります。)
六角穴台形M3×5ニッケル/三価黒クロメート×4〜8
・フレーム、側板取付
皿M3×8 ニッケル×16
3 ・コーナーガード取付(カバーと共締め)
六角穴付ボルト M3×10 三価黒クロメート×8
六角レンチ付
5 ・キャリングハンドル取付
なべM5X8タッピングビス三価クロメート×4
締め付けトルク:六角穴付ボルトM3×10は0.2N・m
なべM5×8 タッピングビス1.5N・m
その他ビスは0.3〜0.6N・m
※ トルク値は使用条件より異なりますので参考値として
ご利用頂き、必ずトルクテストを行ってからご使用下さ
い。
AUGH-1
Page4
構成内容
No. 名 称 個 数 材 質 色 / 表面処理
1 コーナーブロック 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装(内部無処理)
2 側板 2 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト
3 フレーム 4 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト
4 パネル 2 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト
5 カバー 2 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト
6 コーナーガード 8 TPE(エラストマ) ブラック・グレー・ネイビー・レッド
7 キャリングハンドル 1 PU,PA6,ABS,鉄 ブラック・グレー
外観寸法図 ■ 下記図面は代表共通図です。
各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。
W
D
H
▪ アルミダイキャスト製のコーナーブロックの内側に貫通穴が付いていますので、基板やオプションのシャーシが取付し易くなっています。
オプション部品(別売)
専用シャーシ
AUCシリーズ
ホームページをご覧ください
AUGH-2
Page5
色仕様 (下記12タイプの色からご選択下さい。)
S B B S G B S N B S R B
(シルバー / ブラック / ブラック) (シルバー / グレー / ブラック) (シルバー / ネイビー / ブラック) (シルバー / レッド / ブラック)
S B G S G G S N G S R G
(シルバー / ブラック / グレー) (シルバー / グレー / グレー) (シルバー / ネイビー / グレー) (シルバー / レッド / グレー)
B B B B G B B N B B R B
(ブラック / ブラック / ブラック) (ブラック / グレー / ブラック) (ブラック / ネイビー / ブラック) (ブラック / レッド / ブラック)
型番記入方法 ご注文の際は□内へサイズと色記号を記入して下さい。
AUGH □ - □ - □ - □ □ □
H-W-D サイズ カラー
次ページ型番・寸法表を参照 SBB / SGB / SNB / SRB
SBG / SGG / SNG / SRG
BBB / BGB / BNB / BRB
型番例 : H100・W258・D368mm、SRGカラーの場合
➡ AUGH 88-25-36-SRG
AUGH-3
Page6
型番・寸法・標準価格 ※ □□□には、色仕様の記号が入ります。
型 番 H W D 自重 標準価格
kg (税別) 型 番 H W D 自重 標準価格
kg (税別)
AUGH 44-16-25-□□□ 56 168 258 1.0 11,690 AUGH 88-25-25-□□□ 100 258 258 1.7 14,760
AUGH 44-16-30-□□□ 56 168 308 1.2 12,160 AUGH 88-25-30-□□□ 100 258 308 1.7 15,590
AUGH 44-16-36-□□□ 56 168 368 1.3 13,180 AUGH 88-25-36-□□□ 100 258 368 2.2 16,900
AUGH 44-20-25-□□□ 56 208 258 1.2 12,560 AUGH 88-25-43-□□□ 100 258 438 2.5 18,210
AUGH 44-20-30-□□□ 56 208 308 1.3 13,140 AUGH 88-30-25-□□□ 100 308 258 1.9 15,760
AUGH 44-20-36-□□□ 56 208 368 1.5 14,010 AUGH 88-30-30-□□□ 100 308 308 2.1 16,910
AUGH 44-25-25-□□□ 56 258 258 1.3 14,170 AUGH 88-30-36-□□□ 100 308 368 2.4 18,650
AUGH 44-25-30-□□□ 56 258 308 1.5 14,900 AUGH 88-30-43-□□□ 100 308 438 2.8 19,460
AUGH 44-25-36-□□□ 56 258 368 1.7 16,040 AUGH 88-30-50-□□□ 100 308 508 3.1 21,530
AUGH 44-30-25-□□□ 56 308 258 1.5 14,920 AUGH 88-36-25-□□□ 100 368 258 2.1 17,070
AUGH 44-30-30-□□□ 56 308 308 1.7 15,900 AUGH 88-36-30-□□□ 100 368 308 2.4 18,650
AUGH 44-30-36-□□□ 56 308 368 2.0 17,440 AUGH 88-36-36-□□□ 100 368 368 2.7 20,390
AUGH 44-36-25-□□□ 56 368 258 1.7 16,330 AUGH 88-36-43-□□□ 100 368 438 3.2 21,360
AUGH 44-36-30-□□□ 56 368 308 2.0 17,730 AUGH 88-36-50-□□□ 100 368 508 3.5 23,220
AUGH 44-36-36-□□□ 56 368 368 2.4 19,310 AUGH 88-43-25-□□□ 100 438 258 2.4 18,430
AUGH 66-16-25-□□□ 78 168 258 1.2 11,810 AUGH 88-43-30-□□□ 100 438 308 2.8 19,510
AUGH 66-16-30-□□□ 78 168 308 1.3 12,380 AUGH 88-43-36-□□□ 100 438 368 3.1 21,400
AUGH 66-16-36-□□□ 78 168 368 1.5 13,640 AUGH 88-43-43-□□□ 100 438 438 3.6 23,880
AUGH 66-16-43-□□□ 78 168 438 1.9 14,670 AUGH 88-43-50-□□□ 100 438 508 4.0 25,400
AUGH 66-20-25-□□□ 78 208 258 1.3 12,920 AUGH 88-50-30-□□□ 100 508 308 3.1 22,620
AUGH 66-20-30-□□□ 78 208 308 1.5 13,570 AUGH 88-50-36-□□□ 100 508 368 3.5 24,360
AUGH 66-20-36-□□□ 78 208 368 1.7 14,560 AUGH 88-50-43-□□□ 100 508 438 4.0 26,560
AUGH 66-20-43-□□□ 78 208 438 2.0 16,330 AUGH 88-50-50-□□□ 100 508 508 4.5 29,990
AUGH 66-25-25-□□□ 78 258 258 1.5 14,190 AUGH133-16-25-□□□ 144.5 168 258 1.6 13,470
AUGH 66-25-30-□□□ 78 258 308 1.7 15,010 AUGH133-16-30-□□□ 144.5 168 308 1.8 14,160
AUGH 66-25-36-□□□ 78 258 368 2.0 16,260 AUGH133-16-36-□□□ 144.5 168 368 2.1 15,740
AUGH 66-25-43-□□□ 78 258 438 2.3 17,520 AUGH133-16-43-□□□ 144.5 168 438 2.5 16,930
AUGH 66-30-25-□□□ 78 308 258 1.7 15,160 AUGH133-20-25-□□□ 144.5 208 258 1.8 14,710
AUGH 66-30-30-□□□ 78 308 308 2.0 16,270 AUGH133-20-30-□□□ 144.5 208 308 2.0 15,500
AUGH 66-30-36-□□□ 78 308 368 2.2 17,960 AUGH133-20-36-□□□ 144.5 208 368 2.3 16,720
AUGH 66-30-43-□□□ 78 308 438 2.6 18,710 AUGH133-20-43-□□□ 144.5 208 438 2.7 18,670
AUGH 66-30-50-□□□ 78 308 508 2.9 20,720 AUGH133-25-25-□□□ 144.5 258 258 2.0 16,140
AUGH 66-36-25-□□□ 78 368 258 2.0 16,420 AUGH133-25-30-□□□ 144.5 258 308 2.3 17,070
AUGH 66-36-30-□□□ 78 368 308 2.2 17,970 AUGH133-25-36-□□□ 144.5 258 368 2.6 18,560
AUGH 66-36-36-□□□ 78 368 368 2.5 19,670 AUGH133-25-43-□□□ 144.5 258 438 3.0 19,990
AUGH 66-36-43-□□□ 78 368 438 2.9 20,570 AUGH133-30-25-□□□ 144.5 308 258 2.2 17,240
AUGH 66-36-50-□□□ 78 368 508 3.3 22,370 AUGH133-30-30-□□□ 144.5 308 308 2.5 18,490
AUGH 66-43-25-□□□ 78 438 258 2.3 17,710 AUGH133-30-36-□□□ 144.5 308 368 2.9 20,390
AUGH 66-43-30-□□□ 78 438 308 2.6 18,760 AUGH133-30-43-□□□ 144.5 308 438 3.3 21,330
AUGH 66-43-36-□□□ 78 438 368 2.9 20,610 AUGH133-30-50-□□□ 144.5 308 508 3.7 23,600
AUGH 66-43-43-□□□ 78 438 438 3.3 23,040 AUGH133-36-25-□□□ 144.5 368 258 2.5 18,640
AUGH 66-43-50-□□□ 78 438 508 3.8 24,490 AUGH133-36-30-□□□ 144.5 368 308 2.8 20,310
AUGH 66-50-30-□□□ 78 508 308 2.9 21,770 AUGH133-36-36-□□□ 144.5 368 368 3.2 22,210
AUGH 66-50-36-□□□ 78 508 368 3.3 23,470 AUGH133-36-43-□□□ 144.5 368 438 3.7 23,300
AUGH 66-50-43-□□□ 78 508 438 3.8 25,620 AUGH133-36-50-□□□ 144.5 368 508 4.2 25,370
AUGH 66-50-50-□□□ 78 508 508 4.2 28,990 AUGH133-43-25-□□□ 144.5 438 258 2.9 20,080
AUGH 88-16-25-□□□ 100 168 258 1.3 12,270 AUGH133-43-30-□□□ 144.5 438 308 3.2 21,240
AUGH 88-16-30-□□□ 100 168 308 1.5 12,850 AUGH133-43-36-□□□ 144.5 438 368 3.6 23,300
AUGH 88-16-36-□□□ 100 168 368 1.7 14,190 AUGH133-43-43-□□□ 144.5 438 438 4.2 25,910
AUGH 88-16-43-□□□ 100 168 438 2.0 15,270 AUGH133-43-50-□□□ 144.5 438 508 4.7 27,630
AUGH 88-20-25-□□□ 100 208 258 1.5 13,410 AUGH133-50-30-□□□ 144.5 508 308 3.6 24,570
AUGH 88-20-30-□□□ 100 208 308 1.7 14,120 AUGH133-50-36-□□□ 144.5 508 368 4.0 26,480
AUGH 88-20-36-□□□ 100 208 368 1.9 15,160 AUGH133-50-43-□□□ 144.5 508 438 4.6 28,800
AUGH 88-20-43-□□□ 100 208 438 2.2 16,970 AUGH133-50-50-□□□ 144.5 508 508 5.2 32,450
※標準価格は目安の販売価格となります。
AUGH-4
Page7
AUGE SERIES コーナーガード付EMCシールドケース
■ カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはP15-1~61をご覧下さい。
■ カスタム製品のリピート注文品は5%割引致します。
■ 上下カバー・パネルの勘合部にシールドガスケットを付けたEMCシールド対策ケースです。
■ TPE(エラストマ)製のコーナーガードが付いた耐衝撃型アルミケースです。コーナーガードは滑りにくく、ゴム足の役割にもなります。
■ 前後のパネルがビスで脱着可能です。パネル用ビスは落下防止型スリーブビスで、パネルの付け外し作業が容易です。
■ 高さ3サイズ・幅7サイズ・奥行き7サイズ、計129サイズが選択可能なケースです。
■ コーナーガードの色はブラック・グレー・ネイビー・レッド4色が選択可能です。
5
6
3
7 1
付属ビス:
・ カバー取付(サイズにより付属しない場合があります。)
六角穴台形M3X5 ニッケル x4~8
・ フレーム、側板取付
皿M3X8 ニッケル x16
4 2 ・ コーナーガード取付(カバーと共締め)
六角穴付ボルトM3X10 三価黒クロメート x8
六角レンチ付
・ パネル取付
ナベM2.5x7 ニッケル 8~12
5 締め付けトルク:六 角穴付ボトルM3×10は0.2N・m
ナベM2.5×7は0.15~0.2N・m
その他のビスは0.3~0.6N・m
※ トルク値は使用条件より異なりますので参考値としてご
利用頂き、必ずトルクテストを行ってからご使用下さい。
6-27
Page8
構成内容
No. 名 称 個 数 材 質 色 / 表面処理
1 コーナーブロック 4 アルミダイキャスト ADC12 シルバー塗装(内部無処理)
2 側板 2 アルミ押出材 A6063S-T5 シルバー塗装(内部無処理)
3 フレーム 4 アルミ押出材 A6063S-T5 シルバー塗装(内部無処理)
4 パネル 2 アルミ板 A1100P シルバー塗装(裏面導通処理)
5 カバー 2 アルミ板 A1100P シルバー塗装(裏面導通処理)
6 コーナーガード 8 TPE(エラストマ) ブラック・グレー・ネイビー・レッド
7 EMCシールドガスケット 16 導電性繊維(UL94V-0) メタリックグレー
外観寸法図 ■ 下記図面は代表共通図です。
各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。
H
W D
▪ シールドガスケットは、側板の溝・フレームの溝・コーナーブロックの溝に貼り付けて取付て下さい。
側板への取付 フレームへの取付 コーナーブロックへの取付
オプション部品(別売)
専用シャーシ エラストマ取手 チルトレッグ シールドファンフィルター
AUCシリーズ P6-31 FM200 P14-19 TLWシリーズ P14-17 EMFシリーズ P14-58
6-28
Page9
色仕様 (下記4タイプの色からご選択下さい。)
S B (シルバー / ブラック) S G (シルバー / グレー)
S N (シルバー / ネイビー) S R (シルバー / レッド)
型番記入方法 ご注文の際は□内へサイズと色記号を記入して下さい。
AUGE □ - □ - □ - □ □
H-W-D サイズ カラー
次ページ型番・寸法表を参照 SB / SG / SN / SR
型番例 : H144.5・W438・D308mm、SNカラーの場合
➡ AUGE 133-43-30-SN
6-29
Page10
型番・寸法・標準価格 ※ -□□には、色仕様の記号が入ります。
型 番 H W D 自重 標準価格
kg (税別) 型 番 H W D 自重 標準価格
kg (税別)
AUGE 66-16-16-□□ 78 168 168 0.9 13,330 AUGE 88-30-36-□□ 100 308 368 2.5 21,840
AUGE 66-16-20-□□ 78 168 208 1.1 13,890 AUGE 88-30-43-□□ 100 308 438 2.9 22,890
AUGE 66-16-25-□□ 78 168 258 1.2 14,540 AUGE 88-30-50-□□ 100 308 508 3.2 24,520
AUGE 66-16-30-□□ 78 168 308 1.4 15,170 NEW AUGE 88-36-16-□□ 100 368 168 1.8 19,180
NEW AUGE 66-16-36-□□ 78 168 368 1.6 16,700 AUGE 88-36-20-□□ 100 368 208 2.0 19,820
NEW AUGE 66-16-43-□□ 78 168 438 1.8 17,750 AUGE 88-36-25-□□ 100 368 258 2.2 21,100
AUGE 66-20-16-□□ 78 208 168 1.1 14,240 AUGE 88-36-30-□□ 100 368 308 2.5 22,340
AUGE 66-20-20-□□ 78 208 208 1.2 14,860 AUGE 88-36-36-□□ 100 368 368 2.8 23,780
AUGE 66-20-25-□□ 78 208 258 1.4 16,020 AUGE 88-36-43-□□ 100 368 438 3.3 24,930
AUGE 66-20-30-□□ 78 208 308 1.6 16,730 AUGE 88-36-50-□□ 100 368 508 3.7 26,420
AUGE 66-20-36-□□ 78 208 368 1.8 17,650 NEW AUGE 88-43-16-□□ 100 438 168 1.9 21,220
AUGE 66-20-43-□□ 78 208 438 2.1 19,230 AUGE 88-43-20-□□ 100 438 208 2.3 22,340
AUGE 66-25-16-□□ 78 258 168 1.2 15,780 AUGE 88-43-25-□□ 100 438 258 2.6 23,290
AUGE 66-25-20-□□ 78 258 208 1.4 16,460 AUGE 88-43-30-□□ 100 438 308 2.9 24,200
AUGE 66-25-25-□□ 78 258 258 1.6 17,500 AUGE 88-43-36-□□ 100 438 368 3.3 25,750
AUGE 66-25-30-□□ 78 258 308 1.8 18,290 AUGE 88-43-43-□□ 100 438 438 3.7 27,780
AUGE 66-25-36-□□ 78 258 368 2.0 19,390 AUGE 88-43-50-□□ 100 438 508 4.2 29,060
AUGE 66-25-43-□□ 78 258 438 2.4 20,660 AUGE 88-50-30-□□ 100 508 308 3.2 27,330
AUGE 66-30-16-□□ 78 308 168 1.4 16,710 AUGE 88-50-36-□□ 100 508 368 3.7 28,780
AUGE 66-30-20-□□ 78 308 208 1.6 17,450 AUGE 88-50-43-□□ 100 508 438 4.2 30,660
AUGE 66-30-25-□□ 78 308 258 1.8 18,590 AUGE 88-50-50-□□ 100 508 508 4.7 33,160
AUGE 66-30-30-□□ 78 308 308 2.0 19,580 AUGE133-16-16-□□ 144.5 168 168 1.3 15,390
AUGE 66-30-36-□□ 78 308 368 2.3 20,930 AUGE133-16-20-□□ 144.5 168 208 1.5 16,050
AUGE 66-30-43-□□ 78 308 438 2.7 21,900 AUGE133-16-25-□□ 144.5 168 258 1.7 16,790
AUGE 66-30-50-□□ 78 308 508 3 23,520 AUGE133-16-30-□□ 144.5 168 308 1.9 17,530
NEW AUGE 66-36-16-□□ 78 368 168 1.6 18,340 NEW AUGE133-16-36-□□ 144.5 168 368 2.2 18,890
AUGE 66-36-20-□□ 78 368 208 1.8 18,930 NEW AUGE133-16-43-□□ 144.5 168 438 2.4 20,080
AUGE 66-36-25-□□ 78 368 258 2.1 20,240 AUGE133-20-16-□□ 144.5 208 168 1.4 16,340
AUGE 66-36-30-□□ 78 368 308 2.3 21,490 AUGE133-20-20-□□ 144.5 208 208 1.6 17,050
AUGE 66-36-36-□□ 78 368 368 2.6 22,830 AUGE133-20-25-□□ 144.5 208 258 1.9 18,370
AUGE 66-36-43-□□ 78 368 438 3 23,910 AUGE133-20-30-□□ 144.5 208 308 2.1 19,200
AUGE 66-36-50-□□ 78 368 508 3.4 25,390 AUGE133-20-36-□□ 144.5 208 368 2.4 20,280
NEW AUGE 66-43-16-□□ 78 438 168 1.8 20,310 AUGE133-20-43-□□ 144.5 208 438 2.8 22,080
AUGE 66-43-20-□□ 78 438 208 2.1 21,390 AUGE133-25-16-□□ 144.5 258 168 1.6 18,050
AUGE 66-43-25-□□ 78 438 258 2.4 22,400 AUGE133-25-20-□□ 144.5 258 208 1.9 18,820
AUGE 66-43-30-□□ 78 438 308 2.7 23,330 AUGE133-25-25-□□ 144.5 258 258 2.1 19,950
AUGE 66-43-36-□□ 78 438 368 3.0 24,770 AUGE133-25-30-□□ 144.5 258 308 2.4 20,850
AUGE 66-43-43-□□ 78 438 438 3.5 26,700 AUGE133-25-36-□□ 144.5 258 368 2.7 22,130
AUGE 66-43-50-□□ 78 438 508 3.9 28,000 AUGE133-25-43-□□ 144.5 258 438 3.1 23,610
AUGE 66-50-30-□□ 78 508 308 3.0 26,360 AUGE133-30-16-□□ 144.5 308 168 1.8 19,090
AUGE 66-50-36-□□ 78 508 368 3.4 27,720 AUGE133-30-20-□□ 144.5 308 208 2.1 19,920
AUGE 66-50-43-□□ 78 508 438 3.9 29,500 AUGE133-30-25-□□ 144.5 308 258 2.4 21,150
AUGE 66-50-50-□□ 78 508 508 4.4 32,010 AUGE133-30-30-□□ 144.5 308 308 2.7 22,250
AUGE 88-16-16-□□ 100 168 168 1.0 14,030 AUGE133-30-36-□□ 144.5 308 368 3.0 23,780
AUGE 88-16-20-□□ 100 168 208 1.2 14,660 AUGE133-30-43-□□ 144.5 308 438 3.4 24,950
AUGE 88-16-25-□□ 100 168 258 1.4 15,280 AUGE133-30-50-□□ 144.5 308 508 3.8 26,720
AUGE 88-16-30-□□ 100 168 308 1.5 15,890 NEW AUGE133-36-16-□□ 144.5 368 168 2.1 20,930
NEW AUGE 88-16-36-□□ 100 168 368 1.8 17,050 AUGE133-36-20-□□ 144.5 368 208 2.3 21,490
NEW AUGE 88-16-43-□□ 100 168 438 2.0 18,120 AUGE133-36-25-□□ 144.5 368 258 2.7 22,880
AUGE 88-20-16-□□ 100 208 168 1.2 14,960 AUGE133-36-30-□□ 144.5 368 308 3 24,240
AUGE 88-20-20-□□ 100 208 208 1.3 15,650 AUGE133-36-36-□□ 144.5 368 368 3.4 25,770
AUGE 88-20-25-□□ 100 208 258 1.5 16,820 AUGE133-36-43-□□ 144.5 368 438 3.9 27,030
AUGE 88-20-30-□□ 100 208 308 1.7 17,490 AUGE133-36-50-□□ 144.5 368 508 4.3 28,690
AUGE 88-20-36-□□ 100 208 368 1.9 18,490 NEW AUGE133-43-16-□□ 144.5 438 168 2.4 22,770
AUGE 88-20-43-□□ 100 208 438 2.2 20,190 AUGE133-43-20-□□ 144.5 438 208 2.7 24,040
AUGE 88-25-16-□□ 100 258 168 1.4 16,540 AUGE133-43-25-□□ 144.5 438 258 3 25,150
AUGE 88-25-20-□□ 100 258 208 1.5 17,310 AUGE133-43-30-□□ 144.5 438 308 3.4 26,180
AUGE 88-25-25-□□ 100 258 258 1.7 18,310 AUGE133-43-36-□□ 144.5 438 368 3.8 27,800
AUGE 88-25-30-□□ 100 258 308 2.0 19,080 AUGE133-43-43-□□ 144.5 438 438 4.3 29,920
AUGE 88-25-36-□□ 100 258 368 2.2 20,260 AUGE133-43-50-□□ 144.5 438 508 4.9 31,390
AUGE 88-25-43-□□ 100 258 438 2.6 21,650 AUGE133-50-30-□□ 144.5 508 308 3.8 29,450
AUGE 88-30-16-□□ 100 308 168 1.5 17,500 AUGE133-50-36-□□ 144.5 508 368 4.3 30,990
AUGE 88-30-20-□□ 100 308 208 1.7 18,340 AUGE133-50-43-□□ 144.5 508 438 4.8 32,980
AUGE 88-30-25-□□ 100 308 258 2.0 19,420 AUGE133-50-50-□□ 144.5 508 508 5.4 35,640
AUGE 88-30-30-□□ 100 308 308 2.2 20,400 ※標準価格は目安の販売価格となります。
6-30
Page11
AU SERIES アルミサッシケース
■ カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはP15-1~61をご覧下さい。
■ カスタム製品のリピート注文品は5%割引致します。
■ 前後のパネルが差込式でスッキリした外観のデスクトップケースです。
■ 高さ4サイズ・幅7サイズ・奥行き7サイズ、計172サイズが選択可能なアルミケースです。
■ 上下・前後がパネル材で、カスタマイズがし易い構造です。
■ 測定器、コントローラー、産業用組込みコンピュータ、電源装置、オーディオアンプなど、様々な用途にご利用頂ける万能ケースです。
■ 滑り止め足は、ゴム足/アルミ足が選択可能です。
5 付属ビス:
・カバー、下カバー取付
台形M3×5 ニッケル/三価黒クロメート ×8~16
・フレーム、側板取付
3 皿M3×8 ニッケル ×16
・ゴム足、アルミ足取付
2 バインドM4×8 三価黒クロメート ×4
締め付けトルク:0.3~0.6N・m
※ トルク値は使用条件により異なりますので参考値
としてご利用頂き、必ずトルクテストを行ってか
1 らご使用下さい。
4
6
専用シャーシ
オプション品(別売)
7
6-3
Page12
構成内容
No. 名 称 個 数 材 質 色 / 表面処理
1 コーナーブロック 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装(内部無処理)
2 側板 2 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト
3 フレーム 4 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト
4 パネル 2 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト
5 カバー 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト
6 下カバー 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト
7 ゴム足 / アルミ足 4 TPE(エラストマ)/ アルミ ブラック(ゴム足)・アルマイト(アルミ足)
外観寸法図 ■ 下記図面は代表共通図です。
各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。
■ ゴム足/アルミ足が選択可能です。
ゴム足/アルミ足は高さサイズが異なります。
ゴム足
H
アルミ足
W D
▪ アルミダイキャスト製のコーナーブロックの内側に貫通穴が付いていますので、基板やオプションのシャーシが取付し易くなっています。
シャーシの取付方法は、P6-32をご参照下さい。
オプション部品(別売)
専用シャーシ コーナーガード エラストマ取手 チルトレッグ
AUCシリーズ P6-31 AUCGシリーズ P6-32 FM200 P14-19 TLWシリーズ P14-17
6-4
8.5
10.5 8.5
10.5
Page13
ケース型番は、下記 1~3 の項目を選択し、決定して下さい。
1 滑り止め足仕様選択 2 カバー・下カバー取付ビス仕様選択
R ゴム足(ブラック / 無処理) A アルミ足(シルバー / アルマイト) P プラス(シルバー / ニッケル)
(ブラック / アルマイト) (ブラック / 三価黒クロメート) H 六角(シルバー / ニッケル)
(ブラック / 三価黒クロメート)
六角レンチ付
※アルミ足の色は下カバーと同色となります。 ※ビスの色はカバー・下カバーの色と同色とな
※ゴム足とアルミ足では価格が異なります。 ります。
3 カラー 選択 下記4タイプの色からご選択下さい。
S S S B B S B B
型番記入方法 ご注文の際は□内へサイズと1~3の選択項目に合った記号を記入して下さい。
AU □ - □ - □ □ □ - □ □
H-W-D サイズ 1足 2ビス 3カラー
下記型番・寸法表を参照 R / A P / H SS / SB / BS / BB
型番例 : H88・W300・D200mm、アルミ足、六角ビス、BSカラーの場合
➡ AU 88-30-20 AH-BS
型番・寸法・標準価格 ※Rタイプ=ゴム足 Aタイプ=アルミ足 ※自重はゴム足タイプの重量を記載しています。
型 番 H W D 自重 標準価格(税別)標準価格(税別) 型 番 H W D 自重 標準価格(税別)標準価格(税別)
kg Rタイプ Aタイプ kg Rタイプ Aタイプ
NEW AU 44-16-16□□-□□ 44 160 160 0.7 8,570 9,820 NEW AU 44-30-36□□-□□ 44 300 360 2 15,280 16,580
NEW AU 44-16-20□□-□□ 44 160 200 0.8 9,050 10,310 NEW AU 44-30-43□□-□□ 44 300 430 2.3 15,800 17,100
NEW AU 44-16-25□□-□□ 44 160 250 1 9,550 10,800 NEW AU 44-30-50□□-□□ 44 300 500 2.6 17,590 18,880
NEW AU 44-16-30□□-□□ 44 160 300 1.1 10,020 11,270 NEW AU 44-36-16□□-□□ 44 360 160 1.3 12,110 13,430
NEW AU 44-16-36□□-□□ 44 160 360 1.3 11,030 12,280 NEW AU 44-36-20□□-□□ 44 360 200 1.5 12,740 14,070
NEW AU 44-16-43□□-□□ 44 160 430 1.5 11,970 13,230 NEW AU 44-36-25□□-□□ 44 360 250 1.7 14,230 15,550
NEW AU 44-20-16□□-□□ 44 200 160 0.8 9,150 10,410 NEW AU 44-36-30□□-□□ 44 360 300 2 15,660 16,980
NEW AU 44-20-20□□-□□ 44 200 200 0.9 9,720 10,990 NEW AU 44-36-36□□-□□ 44 360 360 2.2 17,250 18,550
NEW AU 44-20-25□□-□□ 44 200 250 1.1 10,280 11,540 NEW AU 44-36-43□□-□□ 44 360 430 2.6 17,960 19,280
NEW AU 44-20-30□□-□□ 44 200 300 1.3 10,860 12,110 NEW AU 44-36-50□□-□□ 44 360 500 3 19,610 20,930
NEW AU 44-20-36□□-□□ 44 200 360 1.5 11,720 12,980 NEW AU 44-43-16□□-□□ 44 430 160 1.5 13,330 14,660
NEW AU 44-20-43□□-□□ 44 200 430 1.7 13,130 14,370 NEW AU 44-43-20□□-□□ 44 430 200 1.7 14,460 15,780
NEW AU 44-25-16□□-□□ 44 250 160 1 10,070 11,360 NEW AU 44-43-25□□-□□ 44 430 250 2 15,450 16,770
NEW AU 44-25-20□□-□□ 44 250 200 1.1 10,750 12,050 NEW AU 44-43-30□□-□□ 44 430 300 2.3 16,410 17,740
NEW AU 44-25-25□□-□□ 44 250 250 1.3 11,850 13,150 NEW AU 44-43-36□□-□□ 44 430 360 2.6 18,200 19,520
NEW AU 44-25-30□□-□□ 44 250 300 1.5 12,570 13,880 NEW AU 44-43-43□□-□□ 44 430 430 3 20,300 21,610
NEW AU 44-25-36□□-□□ 44 250 360 1.7 13,690 14,990 NEW AU 44-43-50□□-□□ 44 430 500 3.4 21,720 23,050
NEW AU 44-25-43□□-□□ 44 250 430 2 14,660 15,950 NEW AU 44-50-30□□-□□ 44 500 300 2.6 19,560 20,950
NEW AU 44-30-16□□-□□ 44 300 160 1.1 10,760 12,060 NEW AU 44-50-36□□-□□ 44 500 360 3 21,250 22,630
NEW AU 44-30-20□□-□□ 44 300 200 1.3 11,530 12,810 NEW AU 44-50-43□□-□□ 44 500 430 3.4 23,200 24,580
NEW AU 44-30-25□□-□□ 44 300 250 1.5 12,770 14,070 NEW AU 44-50-50□□-□□ 44 500 500 3.9 26,270 27,660
NEW AU 44-30-30□□-□□ 44 300 300 1.7 13,760 15,050 ※標準価格は目安の販売価格となります。
※ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。
6-5
Page14
型番・寸法・標準価格 ※Rタイプ=ゴム足 Aタイプ=アルミ足 ※自重はゴム足タイプの重量を記載しています。
型 番 H W D 自重 標準価格(税別)標準価格(税別) 標準価格(税別)
kg Rタイプ Aタイプ 型 番 H W D 自重 標準価格(税別)
kg Rタイプ Aタイプ
AU 66-16-16□□-□□ 66 160 160 0.9 8,830 10,200 AU 88-30-30□□-□□ 88 300 300 2.1 14,990 16,400
AU 66-16-20□□-□□ 66 160 200 1.0 9,380 10,750 AU 88-30-36□□-□□ 88 300 360 2.4 16,730 18,140
AU 66-16-25□□-□□ 66 160 250 1.2 9,900 11,280 AU 88-30-43□□-□□ 88 300 430 2.7 17,500 18,920
AU 66-16-30□□-□□ 66 160 300 1.3 10,470 11,840 AU 88-30-50□□-□□ 88 300 500 3.1 19,580 20,980
NEW AU 66-16-36□□-□□ 66 160 360 1.5 11,620 12,920 NEW AU 88-36-16□□-□□ 88 360 160 1.6 12,890 14,220
NEW AU 66-16-43□□-□□ 66 160 430 1.7 12,640 13,940 AU 88-36-20□□-□□ 88 360 200 1.8 13,550 14,960
AU 66-20-16□□-□□ 66 200 160 1.0 9,420 10,800 AU 88-36-25□□-□□ 88 360 250 2.1 15,150 16,570
AU 66-20-20□□-□□ 66 200 200 1.1 10,070 11,430 AU 88-36-30□□-□□ 88 360 300 2.3 16,730 18,140
AU 66-20-25□□-□□ 66 200 250 1.3 10,990 12,400 AU 88-36-36□□-□□ 88 360 360 2.7 18,470 19,880
AU 66-20-30□□-□□ 66 200 300 1.5 11,650 13,050 AU 88-36-43□□-□□ 88 360 430 3.1 19,400 20,820
AU 66-20-36□□-□□ 66 200 360 1.7 12,640 14,050 AU 88-36-50□□-□□ 88 360 500 3.5 21,260 22,680
AU 66-20-43□□-□□ 66 200 430 2.0 14,370 15,790 NEW AU 88-43-16□□-□□ 88 430 160 1.8 14,580 15,950
AU 66-25-16□□-□□ 66 250 160 1.1 10,360 11,780 AU 88-43-20□□-□□ 88 430 200 2.1 15,390 16,800
AU 66-25-20□□-□□ 66 250 200 1.3 11,100 12,520 AU 88-43-25□□-□□ 88 430 250 2.4 16,470 17,890
AU 66-25-25□□-□□ 66 250 250 1.5 12,270 13,680 AU 88-43-30□□-□□ 88 430 300 2.7 17,550 18,960
AU 66-25-30□□-□□ 66 250 300 1.7 13,090 14,480 AU 88-43-36□□-□□ 88 430 360 3.1 19,450 20,860
AU 66-25-36□□-□□ 66 250 360 2.0 14,340 15,740 AU 88-43-43□□-□□ 88 430 430 3.5 21,910 23,330
AU 66-25-43□□-□□ 66 250 430 2.3 15,560 16,970 AU 88-43-50□□-□□ 88 430 500 4.0 23,460 24,860
AU 66-30-16□□-□□ 66 300 160 1.3 11,080 12,480 AU 88-50-30□□-□□ 88 500 300 3.0 20,650 22,110
AU 66-30-20□□-□□ 66 300 200 1.5 11,930 13,320 AU 88-50-36□□-□□ 88 500 360 3.4 22,400 23,850
AU 66-30-25□□-□□ 66 300 250 1.7 13,230 14,630 AU 88-50-43□□-□□ 88 500 430 3.9 24,590 26,030
AU 66-30-30□□-□□ 66 300 300 1.9 14,350 15,760 AU 88-50-50□□-□□ 88 500 500 4.4 28,030 29,490
AU 66-30-36□□-□□ 66 300 360 2.2 16,020 17,440 AU133-16-16□□-□□ 132.5 160 160 1.2 10,250 11,620
AU 66-30-43□□-□□ 66 300 430 2.6 16,760 18,150 AU133-16-20□□-□□ 132.5 160 200 1.4 10,930 12,300
AU 66-30-50□□-□□ 66 300 500 2.9 18,760 20,180 AU133-16-25□□-□□ 132.5 160 250 1.6 11,560 12,930
NEW AU 66-36-16□□-□□ 66 360 160 1.5 12,280 13,620 AU133-16-30□□-□□ 132.5 160 300 1.8 12,250 13,620
AU 66-36-20□□-□□ 66 360 200 1.7 12,930 14,340 NEW AU133-16-36□□-□□ 132.5 160 360 2.1 13,710 15,000
AU 66-36-25□□-□□ 66 360 250 1.9 14,500 15,910 NEW AU133-16-43□□-□□ 132.5 160 430 2.4 14,880 16,180
AU 66-36-30□□-□□ 66 360 300 2.2 16,050 17,450 AU133-20-16□□-□□ 132.5 200 160 1.3 10,940 12,310
AU 66-36-36□□-□□ 66 360 360 2.5 17,740 19,150 AU133-20-20□□-□□ 132.5 200 200 1.5 11,710 13,070
AU 66-36-43□□-□□ 66 360 430 2.9 18,620 20,020 AU133-20-25□□-□□ 132.5 200 250 1.7 12,790 14,200
AU 66-36-50□□-□□ 66 360 500 3.3 20,410 21,830 AU133-20-30□□-□□ 132.5 200 300 2.0 13,570 14,990
NEW AU 66-43-16□□-□□ 66 430 160 1.7 13,900 15,270 AU133-20-36□□-□□ 132.5 200 360 2.3 14,800 16,190
AU 66-43-20□□-□□ 66 430 200 1.9 14,700 16,120 AU133-20-43□□-□□ 132.5 200 430 2.6 16,700 18,110
AU 66-43-25□□-□□ 66 430 250 2.2 15,760 17,170 AU133-25-16□□-□□ 132.5 250 160 1.5 12,080 13,490
AU 66-43-30□□-□□ 66 430 300 2.5 16,800 18,220 AU133-25-20□□-□□ 132.5 250 200 1.7 12,930 14,350
AU 66-43-36□□-□□ 66 430 360 2.9 18,660 20,060 AU133-25-25□□-□□ 132.5 250 250 2.0 14,220 15,620
AU 66-43-43□□-□□ 66 430 430 3.3 21,060 22,480 AU133-25-30□□-□□ 132.5 250 300 2.2 15,150 16,570
AU 66-43-50□□-□□ 66 430 500 3.7 22,540 23,950 AU133-25-36□□-□□ 132.5 250 360 2.6 16,640 18,030
AU 66-50-30□□-□□ 66 500 300 2.8 19,820 21,260 AU133-25-43□□-□□ 132.5 250 430 3.0 18,030 19,450
AU 66-50-36□□-□□ 66 500 360 3.3 21,500 22,940 AU133-30-16□□-□□ 132.5 300 160 1.7 12,930 14,350
AU 66-50-43□□-□□ 66 500 430 3.7 23,640 25,100 AU133-30-20□□-□□ 132.5 300 200 1.9 13,890 15,300
AU 66-50-50□□-□□ 66 500 500 4.2 27,010 28,470 AU133-30-25□□-□□ 132.5 300 250 2.2 15,320 16,730
AU 88-16-16□□-□□ 88 160 160 0.9 9,220 10,600 AU133-30-30□□-□□ 132.5 300 300 2.5 16,570 17,970
AU 88-16-20□□-□□ 88 160 200 1.1 9,820 11,190 AU133-30-36□□-□□ 132.5 300 360 2.8 18,470 19,880
AU 88-16-25□□-□□ 88 160 250 1.3 10,360 11,730 AU133-30-43□□-□□ 132.5 300 430 3.3 19,380 20,770
AU 88-16-30□□-□□ 88 160 300 1.4 10,940 12,310 AU133-30-50□□-□□ 132.5 300 500 3.7 21,650 23,060
NEW AU 88-16-36□□-□□ 88 160 360 1.7 12,170 13,480 NEW AU133-36-16□□-□□ 132.5 360 160 1.9 14,340 15,670
NEW AU 88-16-43□□-□□ 88 160 430 1.9 13,230 14,530 AU133-36-20□□-□□ 132.5 360 200 2.1 15,020 16,430
AU 88-20-16□□-□□ 88 200 160 1.1 9,850 11,220 AU133-36-25□□-□□ 132.5 360 250 2.5 16,710 18,120
AU 88-20-20□□-□□ 88 200 200 1.2 10,530 11,910 AU133-36-30□□-□□ 132.5 360 300 2.8 18,370 19,790
AU 88-20-25□□-□□ 88 200 250 1.4 11,490 12,910 AU133-36-36□□-□□ 132.5 360 360 3.2 20,280 21,690
AU 88-20-30□□-□□ 88 200 300 1.6 12,190 13,610 AU133-36-43□□-□□ 132.5 360 430 3.7 21,350 22,760
AU 88-20-36□□-□□ 88 200 360 1.8 13,230 14,640 AU133-36-50□□-□□ 132.5 360 500 4.1 23,420 24,830
AU 88-20-43□□-□□ 88 200 430 2.1 15,020 16,430 NEW AU133-43-16□□-□□ 132.5 430 160 2.2 15,680 17,030
AU 88-25-16□□-□□ 88 250 160 1.2 10,870 12,280 AU133-43-20□□-□□ 132.5 430 200 2.4 16,930 18,350
AU 88-25-20□□-□□ 88 250 200 1.4 11,650 13,050 AU133-43-25□□-□□ 132.5 430 250 2.8 18,120 19,520
AU 88-25-25□□-□□ 88 250 250 1.6 12,830 14,240 AU133-43-30□□-□□ 132.5 430 300 3.2 19,280 20,700
AU 88-25-30□□-□□ 88 250 300 1.8 13,660 15,080 AU133-43-36□□-□□ 132.5 430 360 3.6 21,350 22,760
AU 88-25-36□□-□□ 88 250 360 2.1 14,970 16,390 AU133-43-43□□-□□ 132.5 430 430 4.1 23,950 25,370
AU 88-25-43□□-□□ 88 250 430 2.4 16,250 17,660 AU133-43-50□□-□□ 132.5 430 500 4.6 25,690 27,090
AU 88-30-16□□-□□ 88 300 160 1.4 11,620 13,040 AU133-50-30□□-□□ 132.5 500 300 3.5 22,600 24,040
AU 88-30-20□□-□□ 88 300 200 1.6 12,510 13,910 AU133-50-36□□-□□ 132.5 500 360 4.0 24,500 25,950
AU 88-30-25□□-□□ 88 300 250 1.8 13,840 15,260 AU133-50-43□□-□□ 132.5 500 430 4.6 26,830 28,280
※ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 AU133-50-50□□-□□ 132.5 500 500 5.1 30,480 31,920
※標準価格は目安の販売価格となります。6-6
Page15
AUP SERIES パネル脱着アルミサッシケース
■ カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはP15-1~61をご覧下さい。
■ カスタム製品のリピート注文品は5%割引致します。
■ 前後のパネルがビスで脱着可能なデスクトップケースです。
パネル用ビスは、落下防止型スリーブビスで、ビスの落下・紛失がしずらく、パネルの付け外し作業が容易です。
■ 筐体内部は導通しており、静電・アース対策が出来るケースです。
■ 高さ3サイズ・幅7サイズ・奥行き7サイズ、計129サイズが選択可能なアルミケースです。
付属ビス:
5 ・カバー、下カバー取付
台形M3X5 ニッケル x8~16
・フレーム、側板取付
皿M3X8 ニッケル x16
・ゴム足、アルミ足取付
3 バインドM4X8 三価黒クロメート x4
2 ・パネル取付
ナベM2.5x7 ニッケル 8~12
締め付けトルク:{M2.5は0.15~0.2N・m
M3とM4は0.3~0.6N・m
※ トルク値は使用条件より異なりますので参考値と
1 してご利用頂き、必ずトルクテストを行ってから
ご使用下さい。
4
7 6 専用シャーシ
オプション品(別売)
6-7
Page16
構成内容
No. 名 称 個 数 材 質 色 / 表面処理
1 コーナーブロック 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装(内部無処理)
2 側板 2 アルミ押出材 A6063S-T5 シルバー塗装(内部無処理)
3 フレーム 4 アルミ押出材 A6063S-T5 シルバー塗装(内部無処理)
4 パネル 2 アルミ板 A1100P シルバー塗装(裏面導通処理)
5 カバー 1 アルミ板 A1100P シルバー塗装(裏面導通処理)
6 下カバー 1 アルミ板 A1100P シルバー塗装(裏面導通処理)
7 ゴム足 / アルミ足 4 TPE(エラストマ)/ アルミ ブラック(ゴム足)・アルマイト(アルミ足)
外観寸法図 ■ 下記図面は代表共通図です。
各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。
■ ゴム足/アルミ足が選択可能です。
ゴム足/アルミ足は高さサイズが異なります。
ゴム足
H
アルミ足
W D
▪ アルミダイキャスト製のコーナーブロックの内側にタップ穴(ねじ切り穴)が付いていますので、基板やオプションのシャーシが取付し易くなっています。
シャーシの取付方法は、P6-32をご参照下さい。
オプション部品(別売)
専用シャーシ コーナーガード エラストマ取手 チルトレッグ
AUCシリーズ P6-31 AUCGシリーズ P6-32 FM200 P14-19 TLWシリーズ P14-17
6-8
10.5 8.510.5 8.5
Page17
ケース型番は、下記 1~3 の項目を選択し、決定して下さい。
1 滑り止め足仕様選択
R ゴム足 ※ゴム足とアルミ足では価格が異なります。
(ブラック / 無処理) A アルミ足(シルバー / アルマイト)
2 天・底板取付ビス仕様選択
P プラス(シルバー / ニッケル) H 六角(シルバー / ニッケル)
六角レンチ付
3 カラー 選択 下記2タイプの色からご選択下さい。
S S S B
型番記入方法 ご注文の際は□内へサイズと1~3の選択項目に合った記号を記入して下さい。
AUP □ - □ - □ □ □ - □ □
H-W-D サイズ 1足 2ビス 3カラー
次ページ型番・寸法表を参照 R / A P / H SS / SB
型番例 : H88・W300・D200mm、アルミ足、六角ビス、SBカラーの場合
➡ AUP 88-30-20 AH-SB
6-9
Page18
型番・寸法・標準価格 ※Rタイプ=ゴム足 Aタイプ=アルミ足 ※自重はゴム足タイプの重量を記載しています。
型 番 H W D 自重 標準価格(税別)標準価格(税別) 標準価格(税別)
kg Rタイプ Aタイプ 型 番 H W D 自重 標準価格(税別)
kg Rタイプ Aタイプ
AUP 66-16-16□□-□□ 66 160 160 0.9 11,740 13,110 AUP 88-30-36□□-□□ 88 300 360 2.5 19,120 20,530
AUP 66-16-20□□-□□ 66 160 200 1.0 12,220 13,590 AUP 88-30-43□□-□□ 88 300 430 2.9 19,950 21,370
AUP 66-16-25□□-□□ 66 160 250 1.2 12,760 14,120 AUP 88-30-50□□-□□ 88 300 500 3.2 21,430 22,830
AUP 66-16-30□□-□□ 66 160 300 1.3 13,290 14,660 NEW AUP 88-36-16□□-□□ 88 360 160 1.7 16,660 18,000
NEW AUP 66-16-36□□-□□ 66 160 360 1.5 14,310 15,580 AUP 88-36-20□□-□□ 88 360 200 1.9 17,200 18,600
NEW AUP 66-16-43□□-□□ 66 160 430 1.7 15,220 16,480 AUP 88-36-25□□-□□ 88 360 250 2.2 18,350 19,770
AUP 66-20-16□□-□□ 66 200 160 1.0 12,480 13,850 AUP 88-36-30□□-□□ 88 360 300 2.5 19,480 20,890
AUP 66-20-20□□-□□ 66 200 200 1.2 13,030 14,400 AUP 88-36-36□□-□□ 88 360 360 2.8 20,800 22,210
AUP 66-20-25□□-□□ 66 200 250 1.4 14,020 15,430 AUP 88-36-43□□-□□ 88 360 430 3.2 21,740 23,140
AUP 66-20-30□□-□□ 66 200 300 1.5 14,630 16,020 AUP 88-36-50□□-□□ 88 360 500 3.6 23,080 24,490
AUP 66-20-36□□-□□ 66 200 360 1.7 15,420 16,820 NEW AUP 88-43-16□□-□□ 88 430 160 2.0 18,150 19,490
AUP 66-20-43□□-□□ 66 200 430 2.0 16,790 18,200 AUP 88-43-20□□-□□ 88 430 200 2.2 19,330 20,740
AUP 66-25-16□□-□□ 66 250 160 1.2 13,770 15,170 AUP 88-43-25□□-□□ 88 430 250 2.5 20,180 21,590
AUP 66-25-20□□-□□ 66 250 200 1.4 14,370 15,790 AUP 88-43-30□□-□□ 88 430 300 2.9 20,980 22,400
AUP 66-25-25□□-□□ 66 250 250 1.6 15,300 16,700 AUP 88-43-36□□-□□ 88 430 360 3.2 22,410 23,820
AUP 66-25-30□□-□□ 66 250 300 1.8 15,990 17,390 AUP 88-43-43□□-□□ 88 430 430 3.7 24,260 25,680
AUP 66-25-36□□-□□ 66 250 360 2.0 16,940 18,360 AUP 88-43-50□□-□□ 88 430 500 4.1 25,430 26,820
AUP 66-25-43□□-□□ 66 250 430 2.3 18,010 19,420 AUP 88-50-30□□-□□ 88 500 300 3.2 23,690 25,150
AUP 66-30-16□□-□□ 66 300 160 1.4 14,470 15,880 AUP 88-50-36□□-□□ 88 500 360 3.6 25,030 26,480
AUP 66-30-20□□-□□ 66 300 200 1.5 15,140 16,530 AUP 88-50-43□□-□□ 88 500 430 4.1 26,730 28,190
AUP 66-30-25□□-□□ 66 300 250 1.8 16,130 17,550 AUP 88-50-50□□-□□ 88 500 500 4.6 29,090 30,540
AUP 66-30-30□□-□□ 66 300 300 2.0 17,040 18,460 AUP133-16-16□□-□□ 132.5 160 160 1.3 13,660 15,030
AUP 66-30-36□□-□□ 66 300 360 2.3 18,250 19,670 AUP133-16-20□□-□□ 132.5 160 200 1.4 14,230 15,610
AUP 66-30-43□□-□□ 66 300 430 2.6 19,000 20,410 AUP133-16-25□□-□□ 132.5 160 250 1.7 14,870 16,240
AUP 66-30-50□□-□□ 66 300 500 3.0 20,470 21,890 AUP133-16-30□□-□□ 132.5 160 300 1.9 15,510 16,870
NEW AUP 66-36-16□□-□□ 66 360 160 1.6 15,850 17,190 NEW AUP133-16-36□□-□□ 132.5 160 360 2.2 16,970 18,250
AUP 66-36-20□□-□□ 66 360 200 1.8 16,350 17,750 NEW AUP133-16-43□□-□□ 132.5 160 430 2.5 17,960 19,260
AUP 66-36-25□□-□□ 66 360 250 2.0 17,530 18,940 AUP133-20-16□□-□□ 132.5 200 160 1.4 14,470 15,840
AUP 66-36-30□□-□□ 66 360 300 2.3 18,690 20,080 AUP133-20-20□□-□□ 132.5 200 200 1.6 15,090 16,460
AUP 66-36-36□□-□□ 66 360 360 2.6 19,910 21,320 AUP133-20-25□□-□□ 132.5 200 250 1.8 16,240 17,650
AUP 66-36-43□□-□□ 66 360 430 3.0 20,760 22,170 AUP133-20-30□□-□□ 132.5 200 300 2.1 16,940 18,350
AUP 66-36-50□□-□□ 66 360 500 3.4 22,090 23,510 AUP133-20-36□□-□□ 132.5 200 360 2.4 17,910 19,320
NEW AUP 66-43-16□□-□□ 66 430 160 1.8 17,290 18,630 AUP133-20-43□□-□□ 132.5 200 430 2.7 19,480 20,890
AUP 66-43-20□□-□□ 66 430 200 2.1 18,430 19,850 AUP133-25-16□□-□□ 132.5 250 160 1.6 15,910 17,320
AUP 66-43-25□□-□□ 66 430 250 2.4 19,320 20,720 AUP133-25-20□□-□□ 132.5 250 200 1.8 16,590 18,010
AUP 66-43-30□□-□□ 66 430 300 2.7 20,140 21,560 AUP133-25-25□□-□□ 132.5 250 250 2.1 17,620 19,030
AUP 66-43-36□□-□□ 66 430 360 3.0 21,460 22,880 AUP133-25-30□□-□□ 132.5 250 300 2.4 18,410 19,820
AUP 66-43-43□□-□□ 66 430 430 3.4 23,230 24,650 AUP133-25-36□□-□□ 132.5 250 360 2.7 19,550 20,970
AUP 66-43-50□□-□□ 66 430 500 3.9 24,380 25,790 AUP133-25-43□□-□□ 132.5 250 430 3.1 20,820 22,230
AUP 66-50-30□□-□□ 66 500 300 3.0 22,770 24,240 AUP133-30-16□□-□□ 132.5 300 160 1.8 16,700 18,110
AUP 66-50-36□□-□□ 66 500 360 3.4 24,010 25,450 AUP133-30-20□□-□□ 132.5 300 200 2.0 17,450 18,870
AUP 66-50-43□□-□□ 66 500 430 3.9 25,630 27,070 AUP133-30-25□□-□□ 132.5 300 250 2.3 18,550 19,970
AUP 66-50-50□□-□□ 66 500 500 4.3 27,980 29,430 AUP133-30-30□□-□□ 132.5 300 300 2.6 19,560 20,980
AUP 88-16-16□□-□□ 88 160 160 1.0 12,400 13,770 AUP133-30-36□□-□□ 132.5 300 360 3.0 20,970 22,370
AUP 88-16-20□□-□□ 88 160 200 1.2 12,940 14,310 AUP133-30-43□□-□□ 132.5 300 430 3.4 21,900 23,320
AUP 88-16-25□□-□□ 88 160 250 1.3 13,480 14,830 AUP133-30-50□□-□□ 132.5 300 500 3.8 23,540 24,950
AUP 88-16-30□□-□□ 88 160 300 1.5 13,970 15,340 NEW AUP133-36-16□□-□□ 132.5 360 160 2.1 18,200 19,520
NEW AUP 88-16-36□□-□□ 88 160 360 1.7 15,100 16,400 AUP133-36-20□□-□□ 132.5 360 200 2.3 18,760 20,170
NEW AUP 88-16-43□□-□□ 88 160 430 2.0 16,060 17,350 AUP133-36-25□□-□□ 132.5 360 250 2.6 20,040 21,450
AUP 88-20-16□□-□□ 88 200 160 1.2 13,160 14,530 AUP133-36-30□□-□□ 132.5 360 300 3.0 21,290 22,700
AUP 88-20-20□□-□□ 88 200 200 1.3 13,770 15,140 AUP133-36-36□□-□□ 132.5 360 360 3.3 22,690 24,100
AUP 88-20-25□□-□□ 88 200 250 1.5 14,760 16,180 AUP133-36-43□□-□□ 132.5 360 430 3.8 23,730 25,150
AUP 88-20-30□□-□□ 88 200 300 1.7 15,340 16,740 AUP133-36-50□□-□□ 132.5 360 500 4.3 25,240 26,660
AUP 88-20-36□□-□□ 88 200 360 1.9 16,230 17,630 NEW AUP133-43-16□□-□□ 132.5 430 160 2.4 19,920 21,250
AUP 88-20-43□□-□□ 88 200 430 2.2 17,680 19,090 AUP133-43-20□□-□□ 132.5 430 200 2.6 20,950 22,360
AUP 88-25-16□□-□□ 88 250 160 1.3 14,500 15,910 AUP133-43-25□□-□□ 132.5 430 250 3.0 21,940 23,330
AUP 88-25-20□□-□□ 88 250 200 1.5 15,170 16,590 AUP133-43-30□□-□□ 132.5 430 300 3.4 22,860 24,260
AUP 88-25-25□□-□□ 88 250 250 1.7 16,070 17,480 AUP133-43-36□□-□□ 132.5 430 360 3.8 24,360 25,770
AUP 88-25-30□□-□□ 88 250 300 1.9 16,730 18,140 AUP133-43-43□□-□□ 132.5 430 430 4.3 26,330 27,730
AUP 88-25-36□□-□□ 88 250 360 2.2 17,780 19,200 AUP133-43-50□□-□□ 132.5 430 500 4.8 27,640 29,050
AUP 88-25-43□□-□□ 88 250 430 2.5 18,940 20,360 AUP133-50-30□□-□□ 132.5 500 300 3.8 25,720 27,180
AUP 88-30-16□□-□□ 88 300 160 1.5 15,210 16,630 AUP133-50-36□□-□□ 132.5 500 360 4.2 27,140 28,590
AUP 88-30-20□□-□□ 88 300 200 1.7 15,950 17,370 AUP133-50-43□□-□□ 132.5 500 430 4.8 28,960 30,410
AUP 88-30-25□□-□□ 88 300 250 1.9 16,930 18,350 AUP133-50-50□□-□□ 132.5 500 500 5.3 31,470 32,930
AUP 88-30-30□□-□□ 88 300 300 2.2 17,790 19,210 ※標準価格は目安の販売価格となります。
※ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。
6-10
Page19
AUPE SERIES パネル脱着EMCシールドケース
■ カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはP15-1~61をご覧下さい。
■ カスタム製品のリピート注文品は5%割引致します。
■ 上下カバー・パネルの勘合部にシールドガスケットを付けたEMCシールド対策ケースです。
■ 前後のパネルがビスで脱着可能なデスクトップケースです。
パネル用ビスは、落下防止型スリーブビスで、ビスの落下・紛失がしずらく、パネルの付け外し作業が容易です。
■ 高さ3サイズ・幅7サイズ・奥行7サイズ、計129サイズが選択可能なアルミケースです。
5
8 3
2
1
付属ビス:
・カバー、下カバー取付
4 台形M3X5 ニッケル x8~16
・フレーム、側板取付
皿M3X8 ニッケル x16
・ゴム足、アルミ足取付
バインドM4X8 三価黒クロメート x4
・パネル取付
ナベM2.5x7 ニッケル 8~12
締め付けトルク:{M2.5は0.15~0.2N・m
M3とM4は0.3~0.6N・m
7 6 ※ トルク値は使用条件より異なりますので参考値と
してご利用頂き、必ずトルクテストを行ってから
ご使用下さい。
6-11
Page20
構成内容
No. 名 称 個 数 材 質 色 / 表面処理
1 コーナーブロック 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装(内部無処理)
2 側板 2 アルミ押出材 A6063S-T5 シルバー塗装(内部無処理)
3 フレーム 4 アルミ押出材 A6063S-T5 シルバー塗装(内部無処理)
4 パネル 2 アルミ板 A1100P シルバー塗装(裏面導通処理)
5 カバー 1 アルミ板 A1100P シルバー塗装(裏面導通処理)
6 下カバー 1 アルミ板 A1100P シルバー塗装(裏面導通処理)
7 ゴム足 / アルミ足 4 TPE(エラストマ)/ アルミ ブラック(ゴム足)・アルマイト(アルミ足)
8 EMCシールドガスケット 16 導電性繊維(UL94V-0) メタリックグレー
外観寸法図 ■ 下記図面は代表共通図です。
各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。
■ ゴム足/アルミ足が選択可能です。
ゴム足/アルミ足は高さサイズが異なります。
ゴム足
H
アルミ足
W D
▪ シールドガスケットは、側板の溝・フレームの溝・コーナーブロックの溝に貼り付けて取付て下さい。
側板への取付 フレームへの取付 コーナーブロックへの取付
オプション部品(別売)
専用シャーシ エラストマ取手 チルトレッグ シールドファンフィルター
AUCシリーズ P6-31 FM200 P14-19 TLWシリーズ P14-17 EMFシリーズ P14-58
6-12
8.5
10.5 10.5 8.5
