多芯型ケーブルグランド RMHシリーズ - タカチ電機工業

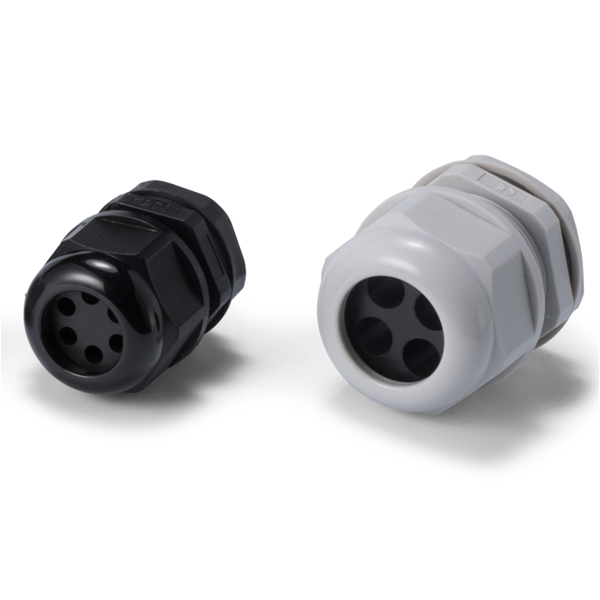

RMH SERIES 多芯型ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ■ ネジ部がMネジ規格のケーブルグランドです。 ／ ■ 1つのケーブルグランドで複数のケーブルを防水することが可能です。 ケ ー ■ IP65相当の保護等級です。 ブ ■ 同じ外径の電線を組み合わせてご使用下さい。 ル グ 一つのケーブルグランドで最大6本の電線が防水可能です。 テクニカルデータ ラ ン 保護等級 : IP65相当 ド 使用温度範囲 : -20℃～＋80℃ 構成内容 型番目次/ Photo No. 名　称 材　質 INDEX 1 キャップ　　　　 PA66（UL94V-2） 2 ゴムブッシュ　　 NBR/PA66（UL94V-2） プラスチック ケース 3 コネクタ本体　　 PA66（UL94V-2） 1 4 シールワッシャー NBR キャリング 5 ナット　　　　　 PA66（UL94V-2） ケース 5 4 防水・防塵 樹脂ボックス 3 防水・防塵 2 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ■ 詳細寸法・CADデータはホームページをご覧下さい。 ケーブル 外観寸法図 グランド L H SW アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 使用例 メタルケース 型番・寸法・標準価格 型　番 G 適合ケーブル径 Raspberry 穴数 L H SW A 入　数 標準価格（税別）/袋 Piケース/ ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 Okdo ROCK RMH12-2B RMH12-2S M12×1.5 φ12.2 2.5 3 2 9.4 26 18.9 21.2 1 / 袋 120 ケース RMH12-3B RMH12-3S M12×1.5 φ12.2 2 2.5 3 9.4 26 18.9 21.2 1 / 袋 130 フリーサイズ ケース/ RMH12-4B RMH12-4S M12×1.5 φ12.2 2 2.5 4 9.4 26 18.9 21.2 1 / 袋 160 フリーサイズ RMH16-2B RMH16-2S M16×1.5 φ16.2 3 4 2 15 29 22 24.7 1 / 袋 170 パネル RMH16-3B RMH16-3S M16×1.5 φ16.2 3 4 3 15 29 22 24.7 1 / 袋 180 RMH16-4B RMH16-4S M16×1.5 φ16.2 2 3 4 15 29 22 24.7 1 / 袋 200 ラックケース RMH16-5B RMH16-5S M16×1.5 φ16.2 2 2.5 5 15 29 22 24.7 1 / 袋 240 RMH16-6B RMH16-6S M16×1.5 φ16.2 1.5 2 6 15 29 22 24.7 1 / 袋 240 RMH20-2B RMH20-2S M20×1.5 φ20.2 4.5 6 2 15 34.5 27 30.3 1 / 袋 220 棚板/ ラックパネル RMH20-3B RMH20-3S M20×1.5 φ20.2 4 5 3 15 34.5 27 30.3 1 / 袋 250 RMH20-4B RMH20-4S M20×1.5 φ20.2 4 4.5 4 15 34.5 27 30.3 1 / 袋 260 電池ホルダー/ RMH20-5B RMH20-5S M20×1.5 φ20.2 3 4 5 15 34.5 27 30.3 1 / 袋 290 電池ボックス/ コイン電池 RMH20-6B RMH20-6S M20×1.5 φ20.2 2 3 6 15 34.5 27 30.3 1 / 袋 290 RMH25-2B RMH25-2S M25×1.5 φ25.2 6 8 2 15 37.5 33 37 1 / 袋 260 RMH25-3B RMH25-3S M25×1.5 φ25.2 5 7 3 15 37.5 33 37 1 / 袋 300 アクセサリー /機構部品 RMH25-4B RMH25-4S M25×1.5 φ25.2 4 6 4 15 37.5 33 37 1 / 袋 320 RMH25-5B RMH25-5S M25×1.5 φ25.2 4.5 5.5 5 15 37.5 33 37 1 / 袋 340 RMH25-6B RMH25-6S M25×1.5 φ25.2 3 4.5 6 15 37.5 33 37 1 / 袋 340 カスタム製品 RMH32-2B RMH32-2S M32×1.5 φ32.3 8.5 11 2 15 44 42 46.5 1 / 袋 460 RMH32-3B RMH32-3S M32×1.5 φ32.3 9 10 3 15 44 42 46.5 1 / 袋 460 RMH32-4B RMH32-4S M32×1.5 φ32.3 8 9 4 15 44 42 46.5 1 / 袋 470 技術資料/ 各種ご案内 RMH32-5B RMH32-5S M32×1.5 φ32.3 6 8 5 15 44 42 46.5 1 / 袋 490 RMH32-6B RMH32-6S M32×1.5 φ32.3 5.5 7 6 15 44 42 46.5 1 / 袋 490 5-105 G A

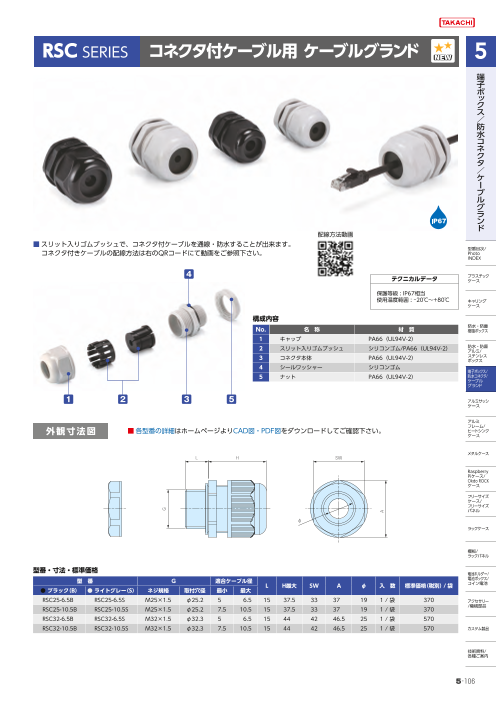

RSC SERIES コネクタ付ケーブル用 ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 配線方法動画 ■ スリット入りゴムブッシュで、コネクタ付ケーブルを通線・防水することが出来ます。 型番目次/ コネクタ付きケーブルの配線方法は右のQRコードにて動画をご参照下さい。 Photo INDEX 4 テクニカルデータ プラスチック ケース 保護等級 : IP67相当 使用温度範囲 : -20℃～＋80℃ キャリング ケース 構成内容 No. 名　称 材　質 防水・防塵 樹脂ボックス 1 キャップ　　　　　　　　 PA66（UL94V-2） 2 スリット入りゴムブッシュ シリコンゴム/PA66（UL94V-2） 防水・防塵 アルミ/ 3 コネクタ本体　　　　　　 PA66（UL94V-2） ステンレス ボックス 4 シールワッシャー　　　　 シリコンゴム 端子ボックス/ 5 ナット　　　　　　　　　 PA66（UL94V-2） 防水コネクタ/ ケーブル グランド 1 2 3 5 アルミサッシ ケース アルミ 外観寸法図 フレーム/ ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 ヒートシンク ケース メタルケース L H SW Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル φ ラックケース 棚板/ ラックパネル 型番・寸法・標準価格 電池ホルダー/ 型　番 G 適合ケーブル径 電池ボックス/ L H最大 SW A φ 入　数 標準価格（税別）/袋 コイン電池 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 RSC25-6.5B RSC25-6.5S M25×1.5 φ25.2 5 6.5 15 37.5 33 37 19 1 / 袋 370 アクセサリー RSC25-10.5B RSC25-10.5S M25×1.5 φ25.2 7.5 10.5 15 37.5 33 37 19 1 / 袋 370 /機構部品 RSC32-6.5B RSC32-6.5S M32×1.5 φ32.3 5 6.5 15 44 42 46.5 25 1 / 袋 570 RSC32-10.5B RSC32-10.5S M32×1.5 φ32.3 7.5 10.5 15 44 42 46.5 25 1 / 袋 570 カスタム製品 技術資料/ 各種ご案内 5-106 G A

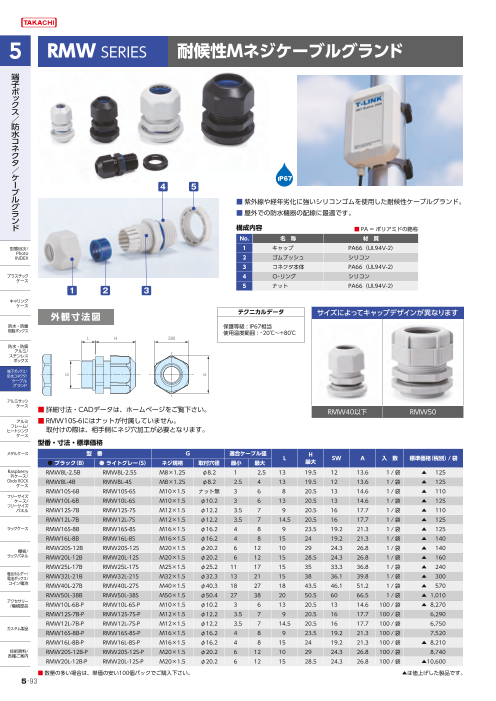

RMW SERIES 耐候性Mネジケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー 4 5 ブ ル グ ■ 紫外線や経年劣化に強いシリコンゴムを使用した耐候性ケーブルグランド。 ラ ■ 屋外での防水機器の配線に最適です。 ン ド 構成内容 ■ PA = ポリアミドの略称 No. 名　称 材　質 型番目次/ 1 キャップ　　 PA66（UL94V-2） Photo INDEX 2 ゴムブッシュ シリコン 　　　　 3 コネクタ本体 PA66（UL94V-2） プラスチック 4 O-リング 　 シリコン 　　　　 ケース 1 2 3 5 ナット　　　 PA66（UL94V-2） キャリング ケース 外観寸法図 テクニカルデータ サイズによってキャップデザインが異なります 防水・防塵 保護等級 : IP67相当 樹脂ボックス 使用温度範囲 : -20℃～＋80℃ L H SW 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース ■ 詳細寸法・CADデータは、ホームページをご覧下さい。 RMW40以下 RMW50 アルミ ■ RMW10S-6にはナットが付属していません。 フレーム/ ヒートシンク 取付けの際は、相手側にネジ穴加工が必要となります。 ケース 型番・寸法・標準価格 メタルケース 型　番 G 適合ケーブル径 L H 最大 SW A 入　数 標準価格（税別）/袋 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 Raspberry RMW8L-2.5B RMW8L-2.5S M8×1.25 φ8.2 1 2.5 13 19.5 12 13.6 1 / 袋 ▲ 125 Piケース/ Okdo ROCK RMW8L-4B RMW8L-4S M8×1.25 φ8.2 2.5 4 13 19.5 12 13.6 1 / 袋 ▲ 125 ケース RMW10S-6B RMW10S-6S M10×1.5 ナット無 3 6 8 20.5 13 14.6 1 / 袋 ▲ 110 フリーサイズ ケース/ RMW10L-6B RMW10L-6S M10×1.5 φ10.2 3 6 13 20.5 13 14.6 1 / 袋 ▲ 125 フリーサイズ パネル RMW12S-7B RMW12S-7S M12×1.5 φ12.2 3.5 7 9 20.5 16 17.7 1 / 袋 ▲ 110 RMW12L-7B RMW12L-7S M12×1.5 φ12.2 3.5 7 14.5 20.5 16 17.7 1 / 袋 ▲ 125 ラックケース RMW16S-8B RMW16S-8S M16×1.5 φ16.2 4 8 9 23.5 19.2 21.3 1 / 袋 ▲ 125 RMW16L-8B RMW16L-8S M16×1.5 φ16.2 4 8 15 24 19.2 21.3 1 / 袋 ▲ 140 棚板/ RMW20S-12B RMW20S-12S M20×1.5 φ20.2 6 12 10 29 24.3 26.8 1 / 袋 ▲ 140 ラックパネル RMW20L-12B RMW20L-12S M20×1.5 φ20.2 6 12 15 28.5 24.3 26.8 1 / 袋 ▲ 160 RMW25L-17B RMW25L-17S M25×1.5 φ25.2 11 17 15 35 33.3 36.8 1 / 袋 ▲ 240 電池ホルダー/ 電池ボックス/ RMW32L-21B RMW32L-21S M32×1.5 φ32.3 13 21 15 38 36.1 39.8 1 / 袋 ▲ 300 コイン電池 RMW40L-27B RMW40L-27S M40×1.5 φ40.3 18 27 18 43.5 46.1 51.2 1 / 袋 ▲ 570 RMW50L-38B RMW50L-38S M50×1.5 φ50.4 27 38 20 50.5 60 66.5 1 / 袋 ▲ 1,010 アクセサリー /機構部品 RMW10L-6B-P RMW10L-6S-P M10×1.5 φ10.2 3 6 13 20.5 13 14.6 100 / 袋 ▲ 8,270 RMW12S-7B-P RMW12S-7S-P M12×1.5 φ12.2 3.5 7 9 20.5 16 17.7 100 / 袋 　 6,290 RMW12L-7B-P RMW12L-7S-P M12×1.5 φ12.2 3.5 7 14.5 20.5 16 17.7 100 / 袋 　 6,750 カスタム製品 RMW16S-8B-P RMW16S-8S-P M16×1.5 φ16.2 4 8 9 23.5 19.2 21.3 100 / 袋 　 7,520 RMW16L-8B-P RMW16L-8S-P M16×1.5 φ16.2 4 8 15 24 19.2 21.3 100 / 袋 ▲ 8,210 技術資料/ RMW20S-12B-P RMW20S-12S-P M20×1.5 φ20.2 6 12 10 29 24.3 26.8 100 / 袋 　 8,740 各種ご案内 RMW20L-12B-P RMW20L-12S-P M20×1.5 φ20.2 6 12 15 28.5 24.3 26.8 100 / 袋 ▲10,600 ■ 数量の多い場合は、単価の安い100個パックでご購入下さい。 ▲は値上げした製品です。 5 -93 G A

RMWシリーズ　シリコン製ゴムブッシュ 耐候性試験結果 【試験品】　RMWシリーズのゴムブッシュの1箇所を切り、下記のようにアルミプレートに固定したものを試験。 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ 試験前 試験後 ン ド 【試験方法】 試験装置：スーパーキセノンウェザーメーター SX75（スガ試験機株式会社製） 型番目次/ 試験条件：JIS B7754：1991 キセノンアーククランプ式耐光性及び耐候性試験機に規定される装置を用いて下記の条件で行った。 Photo INDEX 　　　　　放射照度：180W/㎡ (調節波長範囲 300～400nm) 　　　　　ブラックパネル温度：63±3℃　　　相対湿度：50±10％ プラスチック ケース 　　　　　サイクル条件：120分サイクル（18分間照射及び水噴霧、102分照射） 試験時間：2000時間 (約4年相当) キャリング 放射露光量：1296MJ/㎡ ケース 【試験結果】 防水・防塵 樹脂ボックス 外観：表面に亀裂、光沢、粉状の物質が表面に出てくる等の変化は見られない。材質の柔軟性もほぼ変化なし。 防水・防塵 〔試験前の外観〕 〔試験後そのままの状態の外観〕 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース 【他の材料での試験結果】 NBR（RMシリーズで使用しているもの）　外観：表面の光沢が無くなり、材質の硬化があった。 Raspberry Piケース/ 〔試験前の外観〕 〔試験後そのままの状態の外観〕 Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ EPDM（他社の耐候性ケーブルグランドで使用しているもの）　外観：亀裂が発生し、変色が大きく、粉状の物質が表面に出ている。 電池ボックス/ コイン電池 〔試験前の外観〕 〔試験後そのままの状態の外観〕 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -94

RM SERIES Mネジケーブルグランド 低価格タイプ 端 子 4 5 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ■ ネジ部がMネジ規格の汎用ケーブルグランドです。 1 2 3 ル ■ ネジサイズM8～M63、 対応ケーブル外径はφ1mm～φ44mmまで グ 構成内容 の幅広いラインナップ。 ■ PA = ポリアミドの略称 ラ No. 名　称 材　質 ン ■ 耐油性の高いNBRゴムを使用しています。 1 キャップ　　 PA66（UL94V-2） ド ■ IP67相当の防水性かつ、大幅な低価格となっています。 2 ゴムブッシュ NBR 3 コネクタ本体 PA66（UL94V-2） 型番目次/ テクニカルデータ Photo 4 O-リング 　 NBR INDEX 外観寸法図 保護等級 : IP67相当 5 ナット　　　 PA66（UL94V-2） 使用温度範囲 : -20℃～＋80℃ プラスチック ケース サイズによってキャップデザインが異なります L H SW キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ■ 詳細寸法・CADデータは、ホームページをご覧下さい。 ボックス ■ RM-8S-2.5, 8S-4, 10S-6にはナットが付属していません。 端子ボックス/ 防水コネクタ/ 取付けの際は、相手側にネジ穴加工をして取付下さい。 ケーブル RM40以下 RM50以上 グランド 型番・寸法・標準価格 アルミサッシ ケース 型　番 G 適合ケーブル径 L H 最大 SW A 入　数 標準価格（税別）/袋 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 アルミ フレーム/ RM8S-2.5B RM8S-2.5S M8×1.25 ナット無 1 2.5 7.5 19.5 12 13.6 1 / 袋 ▲ 100 ヒートシンク ケース RM8L-2.5B RM8L-2.5S M8×1.25 φ8.2 1 2.5 13 19.5 12 13.6 1 / 袋 ▲ 120 RM8S-4B RM8S-4S M8×1.25 ナット無 2.5 4 7.5 19.5 12 13.6 1 / 袋 ▲ 100 メタルケース RM8L-4B RM8L-4S M8×1.25 φ8.2 2.5 4 13 19.5 12 13.6 1 / 袋 ▲ 120 RM10S-6B RM10S-6S M10×1.5 ナット無 3 6 8 20.5 13 14.6 1 / 袋 ▲ 100 Raspberry RM10L-6B RM10L-6S M10×1.5 φ10.2 3 6 13 20.5 13 14.6 1 / 袋 ▲ 120 Piケース/ Okdo ROCK RM12S-7B RM12S-7S M12×1.5 φ12.2 3.5 7 9 20.5 16 17.7 1 / 袋 ▲ 100 ケース RM12L-7B RM12L-7S M12×1.5 φ12.2 3.5 7 14.5 20.5 16 17.7 1 / 袋 ▲ 120 フリーサイズ ケース/ RM16S-8B RM16S-8S M16×1.5 φ16.2 4 8 9 23.5 19.2 21.3 1 / 袋 ▲ 120 フリーサイズ パネル RM16L-8B RM16L-8S M16×1.5 φ16.2 4 8 15 24 19.2 21.3 1 / 袋 ▲ 125 RM20S-12B RM20S-12S M20×1.5 φ20.2 6 12 10 29 24.3 26.8 1 / 袋 ▲ 125 ラックケース RM20L-12B RM20L-12S M20×1.5 φ20.2 6 12 15 28.5 24.3 26.8 1 / 袋 ▲ 130 RM25L-17B RM25L-17S M25×1.5 φ25.2 11 17 15 35 33.3 36.8 1 / 袋 ▲ 220 棚板/ RM32L-21B RM32L-21S M32×1.5 φ32.3 13 21 15 38 36.1 39.8 1 / 袋 ▲ 280 ラックパネル RM40L-27B RM40L-27S M40×1.5 φ40.3 18 27 18 43.5 46.1 51.2 1 / 袋 ▲ 520 RM50L-38B RM50L-38S M50×1.5 φ50.4 27 38 20 50.5 60 66.5 1 / 袋 ▲ 930 電池ホルダー/ 電池ボックス/ RM63L-44B RM63L-44S M63×1.5 φ63.4 37 44 20 53 68 75.5 1 / 袋 ▲ 1,270 コイン電池 RM10L-6B-P RM10L-6S-P M10×1.5 φ10.2 3 6 13 20.5 13 14.6 100 / 袋 ▲ ,8180 RM12S-7B-P RM12S-7S-P M12×1.5 φ12.2 3.5 7 9 20.5 16 17.7 100 / 袋 　 5,790 アクセサリー /機構部品 RM12L-7B-P RM12L-7S-P M12×1.5 φ12.2 3.5 7 14.5 20.5 16 17.7 100 / 袋 　 6,100 RM16S-8B-P RM16S-8S-P M16×1.5 φ16.2 4 8 9 23.5 19.2 21.3 100 / 袋 　 6,840 RM16L-8B-P RM16L-8S-P M16×1.5 φ16.2 4 8 15 24 19.2 21.3 100 / 袋 　 7,140 カスタム製品 RM20S-12B-P RM20S-12S-P M20×1.5 φ20.2 6 12 10 29 24.3 26.8 100 / 袋 　 8,020 RM20L-12B-P RM20L-12S-P M20×1.5 φ20.2 6 12 15 28.5 24.3 26.8 100 / 袋 ▲ 9,500 技術資料/ RM25L-17B-P RM25L-17S-P M25×1.5 φ25.2 11 17 15 35 33.3 36.8 100 / 袋 ▲16,310 各種ご案内 ■ 数量の多い場合は、単価の安い100個パックでご購入下さい。 ▲は値上げした製品です。 5 -95 G A

RPG SERIES PGネジケーブルグランド 低価格タイプ 4 5 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル 1 2 3 グ ラ ■ ネジ部がPGネジ規格の汎用ケーブルグランドです。 ン ■ 耐油性の高いNBRゴムを使用しています。 ド 構成内容 ■ PA = ポリアミドの略称 ■ IP67相当の防水性かつ、大幅な低価格となっています。 No. 名　称 材　質 型番目次/ 1 キャップ　　 PA66（UL94V-2） Photo INDEX 2 ゴムブッシュ NBR 外観寸法図 3 コネクタ本体 PA66（UL94V-2） プラスチック 4 O-リング 　 NBR ケース L H SW 5 ナット　　　 PA66（UL94V-2） キャリング ケース テクニカルデータ 防水・防塵 保護等級 : IP67相当 樹脂ボックス 使用温度範囲 : -20℃～＋80℃ 防水・防塵 アルミ/ ステンレス ボックス ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 端子ボックス/ 防水コネクタ/ ケーブル グランド 型番・寸法・標準価格 アルミサッシ ケース 型　番 G 適合ケーブル径 L H 最大 SW A 入　数 標準価格（税別）/袋 ● ブラック（B） ● グレー（G） ネジ規格 ネジ外径 取付穴径 最小 最大 アルミ フレーム/ ヒートシンク RPG7-7B RPG7-7G PG7 12.5 φ12.7 3 7 9 20.5 16 17.7 1 / 袋 100 ケース RPG9-8B RPG9-8G PG9 15.2 φ15.4 4 8 9 23.5 19 21 1 / 袋 110 RPG11-10B RPG11-10G PG11 18.6 φ18.8 5 10 9 26 22 24 1 / 袋 120 メタルケース RPG13.5-11B RPG13.5-11G PG13.5 20.4 φ20.6 6 11 10 29 24 26.4 1 / 袋 160 RPG16-14B RPG16-14G PG16 22.5 φ22.7 8 14 10 30 26.7 29.5 1 / 袋 190 Raspberry Piケース/ RPG21-18B RPG21-18G PG21 28.3 φ28.5 13 18 12 35 33 36.5 1 / 袋 260 Okdo ROCK ケース RPG29-25B RPG29-25G PG29 37 φ37.2 18 25 12 41.5 42 46.5 1 / 袋 450 フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ オプション部品（別売） ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 シーリングプラグ 防水ホールプラグ 技術資料/ 各種ご案内 SPシリーズ　P5−101 SHPシリーズ　P5−102 5 -96 G A

AG SERIES 高防水型 ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo INDEX ■ 保護等級IP68 1bar/30分の高防水型樹脂製ケーブルグランドです。 テクニカルデータ ■ ネジサイズはM8～M50、対応ケーブル外径はφ2.5mm～φ42mmまで幅広いサイズを プラスチック 保護等級 : IP68 1bar/30min ケース 揃えています。 水深10mに30分間相当の防水 ■ キャップ・コネクタ本体はPA6GF（ポリアミド6グラスファイバー入り）ですので強度と 使用温度範囲 : -20℃～＋100℃ EN50262 Var.Aに準拠 キャリング 耐熱性に優れています。 ※規格の概要はP5−117ページをご参照下さい。 ケース ■ 環境を考慮したハロゲンフリー製品です。 防水・防塵 樹脂ボックス AGシリーズ 従来式ケーブルグランド 防水・防塵 AGシリーズはゴムブッシュが肉厚で、ケーブルとの接触面が 強く締めつけるとゴムブッシュやケーブルの変形により安定した防水性が アルミ/ ステンレス 大きいので、均一な力でケーブルを保持します。 保てなくなる場合があります。 ボックス 繰返しの締付に対しても安定した高い防水性を発揮します。 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ 構成内容 ■ PA6GF = ポリアミド6 グラスファイバー入りの略称 Okdo ROCK ケース No. 名　称 材　質 フリーサイズ 1 キャップ　　 PA6GF ケース/ フリーサイズ 2 ゴムブッシュ TPE パネル 3 コネクタ本体 PA6GF 4 ナット　　　 PA6 ラックケース ■ M8, M10サイズにはナットが付属していません。 取付けの際は、相手側にネジ穴加工をして取付下さい。 棚板/ ラックパネル 電池ホルダー/ ■ 締付けトルクはケーブル径により異なります。 電池ボックス/ コイン電池 ゴムブッシュが少し見える程度まで締付けて下さい。 アクセサリー 1 2 3 4 /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -97

■ 台座裏側に止水リブが付いているので、相手側が平面の場合はオプションの 止水リブ ゴムパッキンは必要ありません。 端 ■ 相手側が凹凸の大きい塗装品や鋳造品の場合や射出成型品等のテーパー部に 子 取り付ける場合は、オプションのゴムパッキンAGPシリーズ（カタログP5― ボ ッ 99）をご利用下さい。 ク ス ／ 防 水 コ ネ ク タ ／ ケ ゴムパッキン ゴムパッキン ー ブ ル 射出成型品等のテーパー部に取り付ける場合 凹凸の大きい塗装品や鋳造品に取り付ける場合 グ ラ ン ド 外観寸法図 型番目次/ Photo INDEX m L H SW プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 防水コネクタ/ ケーブル ■ M8・M10 サイズにはナットが付属しておりません。 グランド 取付けの際は、ネジ穴加工が必要となります。 アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 型番・寸法・標準価格 メタルケース 型　番 G 適合ケーブル径 L H 最大 SW A d m 入　数 標準価格（税別）/袋 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 Raspberry Piケース/ AG8-3.5B AG8-3.5S M 8×1.0 ナット無 2.5 3.5 10 17 12 13.2 ― ― 1 / 袋 ▲ 390 Okdo ROCK ケース AG8-5B AG8-5S M 8×1.0 ナット無 3.5 4.7 10 17 12 13.2 ― ― 1 / 袋 ▲ 390 フリーサイズ AG10-6B AG10-6S M10×1.0 ナット無 4 6 10 19 15 16.5 ― ― 1 / 袋 ▲ 390 ケース/ フリーサイズ AG12-5B AG12-5S M12×1.5 φ12.2 3.5 4.7 12 23.5 17 18.7 18.8 5 1 / 袋 ▲ 270 パネル AG12-6.5B AG12-6.5S M12×1.5 φ12.2 5 6.5 12 23 17 18.7 18.8 5 1 / 袋 ▲ 270 AG12-8B AG12-8S M12×1.5 φ12.2 6.5 7.8 12 23 17 18.7 18.8 5 1 / 袋 ▲ 270 ラックケース AG16-10B AG16-10S M16×1.5 φ16.2 8 10 12 26 21 23.1 24.3 5 1 / 袋 ▲ 300 AG20-15B AG20-15S M20×1.5 φ20.2 11 15 13 27 27 29.7 29 6 1 / 袋 ▲ 390 棚板/ AG25-16B AG25-16S M25×1.5 φ25.2 12.5 16 13 34 34 37.4 36 6.7 1 / 袋 ▲ 570 ラックパネル AG25-20B AG25-20S M25×1.5 φ25.2 16 20 13 34 34 37.4 36 6.7 1 / 袋 ▲ 570 AG32-25.5B AG32-25.5S M32×1.5 φ32.3 21 25.5 15 36 41 45.6 46 8 1 / 袋 ▲ 960 電池ホルダー/ 電池ボックス/ AG40-28.5B AG40-28.5S M40×1.5 φ40.3 24 28.5 15 41 50 55.4 53.5 9 1 / 袋 ▲1,840 コイン電池 AG40-33B AG40-33S M40×1.5 φ40.3 28.5 33 15 41 50 55.4 53.5 9 1 / 袋 ▲1,840 AG50-37B AG50-37S M50×1.5 φ50.4 33 37 16 45 60 65.5 66 9.6 1 / 袋 ▲3,390 アクセサリー /機構部品 AG50-42B AG50-42S M50×1.5 φ50.4 37 42 16 45 60 65.5 66 9.6 1 / 袋 ▲3,390 ▲は値上げした製品です。 カスタム製品 技術資料/ 各種ご案内 5 -98 d G A

AGP SERIES AGシリーズ用 ゴムパッキン 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド ■ AGシリーズ専用のゴムパッキンです。耐油性の高いNBRゴム製です。 型番目次/ ■ 取付ける相手側が凹凸の大きい塗装品や鋳造品の場合にご利用下さい。 Photo INDEX ■ 射出成型品のテーパー部に取り付ける場合にご利用下さい。 ■ サイズはM12～M50まで揃えています。 プラスチック ケース ■ 取付ける相手側が平面の場合は、ゴムパッキンの必要はありません。 また、取付相手が平面の場合は、ゴムパッキンの有/無で防水性は変わりません。 キャリング ■ AGシリーズ以外はOリングが付属していますので必要ありません。 ケース 防水・防塵 外観寸法図 樹脂ボックス 防水・防塵 アルミ/ ステンレス D1 ボックス D2 M 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 取付例 メタルケース ■ 材質：NBR Raspberry Piケース/ Okdo ROCK ケース 型番・寸法・標準価格 フリーサイズ ケース/ 型　番 D1 D2 M 適合ケーブルグランド 入　数 標準価格（税別）/袋 フリーサイズ パネル AGP-12 20 12 1.6 AG12 10 / 袋 ▲ 520 AGP-16 23.5 16.5 2.0 AG16 10 / 袋 ▲ 520 ラックケース AGP-20 29 20 2.0 AG20 10 / 袋 ▲ 550 AGP-25 37 25 2.0 AG25 10 / 袋 ▲ 740 棚板/ AGP-32 44 32 2.2 AG32 5 / 袋 ▲ 780 ラックパネル AGP-40 52 40 2.0 AG40 5 / 袋 ▲ 840 AGP-50 64 50 3.1 AG50 5 / 袋 ▲1,090 電池ホルダー/ 電池ボックス/ ▲は値上げした製品です。 コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -99

TWH SERIES ヘッド交換型トルクレンチ 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ■ ヘッド交換型のトルクレンチです。 ン ■ ケーブルグランドを一定のトルクで締め付ける際にご利用下さい。 ド ■ 別売りのオープンヘッド（スパナヘッド）TWEシリーズと併せてご利用下さい。 型番目次/ 型番・寸法・標準価格 Photo INDEX 型　番 全　長 トルク調整範囲（N・ｍ） 最小目盛（N・m） 標準価格（税別） TWH0.5-5 215 0.5～5.0 0.05 ▲8,930 プラスチック ケース ▲は値上げした製品です。 注記事項 キャリング ケース トルクレンチはRoHS規制対象外製品です。 海外メーカーのOEM品です。JIS規格の製品ではない為、校正や検査成績書等の対応は行っておりません。 防水・防塵 締め付け確認は低い値（参考値1/2）から行い、実際に使用するケーブルおよび、取付部において適正な締付トルクを設定して下さい。 樹脂ボックス 弊社ホームページ、もしくは製品に添付されている取扱説明書を、ご使用前に必ずお読みの上、正しく安全にご使用下さい。 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ TWE SERIES ヘッド交換型オープンヘッド ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ■ TWHシリーズ専用の交換型オープンヘッドです。 ■ 使用するケーブルグランドのサイズに合わせて選定して下さい。 ラックケース 型番・寸法・標準価格 棚板/ 型　番 二面幅 w t 標準価格（税別） 型　番 二面幅 w t 標準価格（税別） ラックパネル TWE- 8 8 27 6 ▲2,110 TWE-22 22 52 10 ▲3,300 TWE- 9 9 27 6 ▲2,110 TWE-23 23 53 11 ▲4,510 電池ホルダー/ 電池ボックス/ TWE-11 11 27 6 ▲2,110 TWE-24 24 55 11 ▲4,510 コイン電池 TWE-12 12 30 6 ▲2,110 TWE-27 27 58 13 ▲5,100 TWE-13 13 31 6 ▲2,110 TWE-29 29 58 13 ▲5,390 アクセサリー /機構部品 TWE-15 15 40 9 ▲2,410 TWE-30 30 65 14 ▲5,390 TWE-16 16 40 9 ▲2,410 TWE-32 32 65 14 ▲5,390 TWE-17 17 41 9 ▲2,410 TWE-33 33 65 14 ▲6,880 カスタム製品 TWE-18 18 42 9 ▲2,410 TWE-34 34 70 15 ▲6,880 TWE-19 19 42 10 ▲2,700 TWE-36 36 72 15 ▲6,880 技術資料/ TWE-21 21 47 10 ▲3,300 各種ご案内 ▲は値上げした製品です。 注記事項　オープンヘッドはRoHS規制対象外製品です。 ▲は値上げした製品です。 5-115 t w

ケーブルグランド キャップ・ナット 二面幅 一覧表 RM・RMWシリーズ AGシリーズ 端 子 型　番 キャップ側 ナット側 型　番 キャップ側 ナット側 ボ RM8S-2.5 11.8（12） − AG8-3.5 12 − ッ RM・RMW8L-2.5 11.8（12） 12.6（13） AG8-5 12 − ク ス RM8S-4 11.8（12） − AG10-6 15 − ／ RM・RMW8L-4 11.8（12） 12.6（13） AG12-5 17 17 防 RM・RMW10S-6 13 − AG12-6.5 17 17 水 コ RM・RMW10L-6 13 14.8（15） AG12-8 17 17 ネ RM・RMW12S-7 16 17 AG16-10 21 22 ク RM・RMW12L-7 16 17 AG20-15 27 27 タ RM・RMW16S-8 19 22 AG25-16 34 33 ／ ケ RM・RMW16L-8 19 22 AG25-20 34 33 ー RM・RMW20S-12 24 × AG32-25.5 × × ブ RM・RMW20L-12 24 × AG40-28.5 × × ル グ RM・RMW25L-17 33 × AG40-33 × × ラ RM・RMW32L-21 36 × AG50-37 × × ン RM・RMW40L-27 × × AG50-42 × × ド RM・RMW50L-38 × × RM63L-44 × × 型番目次/ Photo INDEX AGMシリーズ 型　番 キャップ側 ナット側 プラスチック RPGシリーズ AGM6-2.5 8 9 ケース 型　番 キャップ側 ナット側 AGM6-3 8 9 RPG7-7 16 18.7(19) AGM6-3.5 8 9 キャリング ケース RPG9-8 19 21.8(22) AGM8-5 11 11 RPG11-10 22 23.7(24) AGM10-6 13 13 防水・防塵 RPG13.5-11 24 27 AGM12-8 15 15 樹脂ボックス RPG16-14 26.7(27) 29.8(30) AGM16-10.5 18 19 RPG21-18 × 35.8(36) AGM20-15 24 24 防水・防塵 アルミ/ RPG29-25 × × AGM25-20 30 30 ステンレス ボックス AGM32-25.5 36 36 端子ボックス/ AGM40-28.5 × × 防水コネクタ/ ケーブル AGM40-33 × × グランド RSPシリーズ AGM50-37 × × アルミサッシ 型　番 キャップ側 ナット側 AGM50-42 × × ケース RSP12-6 16 17 アルミ RSP16-8 × 22 フレーム/ ヒートシンク RSP20-11 24 × ケース RSP25-16 33 × AGEシリーズ 型　番 キャップ側 ナット側 メタルケース AGE12-5 15 15 AGE12-6.5 15 15 Raspberry THA45シリーズ Piケース/ AGE16-10.5 18 19 Okdo ROCK ケース 型　番 キャップ側 ナット側 AGE20-15 24 24 フリーサイズ THA450-16S 19 22 AGE25-20 30 30 ケース/ フリーサイズ THA450-16L 19 22 AGE32-25 × × パネル THA451-20 24 23 THA451-20-2 24 23 ラックケース THA452-25 29 32 AGHシリーズ 棚板/ 型　番 キャップ側 ナット側 ラックパネル AGH10-6 13 13 AGH12-8 15 15 電池ホルダー/ 電池ボックス/ AGH16-10.5 18 19 コイン電池 AGH20-15 24 24 AGH25-20 30 30 アクセサリー 注意1）×印は計測範囲外またはスパナサイズ無し /機構部品 注意2）括弧内の数字は近似サイズを表示 AGH32-25.5 36 36 カスタム製品 技術資料/ 各種ご案内 5-116

製品使用例 防水ケーブルグランド・防水コネクタシリーズは屋外用通信器、制御盤、工作機械、プラント設備、鉄道・船舶、LED照明、太 端 陽光発電などの電力ケーブル、センサーケーブルの防水・防塵に最適です。 子 ボ ッ 屋外用通信機 リモート監視システム 医療コントローラ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ 水質汚濁測定器 工場用ハンディターミナル ル グ ラ 自動生産ライン ン ド 型番目次/ Photo INDEX プラスチック ケース プラント用コントローラー 産業用モーター キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース タカチ防水・防塵ボックスと合わせてご利用下さい。 アルミ フレーム/ ヒートシンク タカチはプラスチック・アルミダイキャスト・ステンレス製の様々な防水・防塵ボックスを販売しております。ボックスとケー ケース ブルグランドを合わせてご利用下さい。 メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -91

ケーブルグランド取付穴加工について タカチ防水・防塵ボックスにケーブルグランド・防水コネクタ取付穴を追加工致します。 全てのケーブルグランドに対応した穴加工が可能です。 端 穴加工は受注後実働5日目発送の納期で承ります。 子 ボ ッ 丸穴・ダブルD穴 CNC切削機により加工、ステンレスボックスには ク ス レーザー加工を致します。 ／ 防 水 Custom コ ネ ク タ ／ ケ ー ブ ル グ ラ ン Custom ド 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ザグリ穴 板厚の厚いボックスに取付る際、加工穴の周囲を削って肉薄にしたり、導通接触させ シールドやグランドを取りたい場合に塗装・アルマイトを剥がす加工を致します。 防水・防塵 樹脂ボックス Custom 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ネジ穴加工 ナットを使用せず、ケーブルグランドをボックスに取付けたい場合の ケース ネジ穴加工を致します。 メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース タカチではマシニングセンタにより、螺旋状のタップ加工を致します。 ケーブルグラント用の穴はM6～40、PG7～29まで加工可能です。 棚板/ ラックパネル アルミダイキャスト等の肉厚素材でもネジ穴加工は問題ありません。 電池ホルダー/ ※ケーブルグランド取付時にねじ込みがきつい場合、工具（スパナ等）を使用し 電池ボックス/ コイン電池 て取付けて下さい。 アクセサリー /機構部品 営業部 ●電話でお問い合わせ ●メールでお問い合わせ カスタム製品 穴加工についてのご質問・お見 積・ご注文は、営業部までお問い TEL 048-222-7640 custom@takachi-el.co.jp 技術資料/ 合わせ下さい。 各種ご案内 5 -92

防水･防塵関連技術資料 端 子 ボ IPとはJIS C 0920：2003又は、IEC 60529に基づいて規定された固形異 ッ ク ス IP 物、水に対する電気機器、キャビネットの保護等級を記号で表したものです。 ／ とは 防 水 コ IP ネ ク タ ／ ケ 第一特性数字 第二特性数字 ー ブ ル グ 数字 器具に対する保護の内容 人体に対する保護の内容 （外来固形物の侵入に対して） 数字 器具に対する保護の内容 （危険な部分への接近に対して） （水の浸入に対して有害な影響を受けない） ラ ン ［防じん形］粉塵が内部 ド 5 に侵入する事を防止す 放出部ノズル径φ6.3、12.5ℓ/min る。若干の粉塵の侵入 があっても正常な運転 5 であらゆる方向から外皮表面積1㎡ 当り1分間のべ少なくとも3分間以 型番目次/ Photo を阻害しない。 ※1 1.0 上散水する。 INDEX 針金での危険な部分への接 プラスチック ケース 6 ［耐じん形］ 近に対して保護されている。 放出部ノズル径φ12.5、100ℓ/min 粉塵が内部に侵入 （針金／直径1.0mm　長さ100mm） しない。 6 であらゆる方向から外皮表面積1㎡ 当り1分間のべ少なくとも3分間以 上散水する。 キャリング ケース ※1 第一特性数字5は以下2つのカテゴリーに分かれています。 カテゴリー1 ： 内部が負圧の状態で粉塵侵入を防止。 防水・防塵 カテゴリー2 ： 内部が負圧にならない状態で粉塵侵入を防止。 樹脂ボックス (負圧＝内側に向けて引っ張る力) 7 1M 水深1mに30分間水没する。 TAKACHIではカテゴリー2の表記をして区別しています。 防水・防塵 アルミ/ 90° ステンレス 60° スチームジェット（80～100バレ ボックス 69K ル／温度80℃±5℃）を0°、30°、 30° 端子ボックス/ 60°、90°で100mm～150mmの 防水コネクタ/ 距離から、30秒間噴射を5回くり 8 IPX7より厳しい条件下で継続的に 水中に沈めても有害な影響を受け ケーブル 0° ない。 グランド 返し、有害な影響を受けない。 アルミサッシ ケース 準拠規格の説明 アルミ フレーム/ ヒートシンク ケース メトリックケーブルグランドの性能要求事項を規定した規格です。 EN50262 Var.A ネジ・取付穴サイズ、ケーブル保持力・引張強度、耐衝撃性、絶縁抵抗、電流試験、固形物・水からの保護等について規定し ています。 メタルケース 電気・機械製品、筐体がどの程度異物（鋼球・銅線・塵埃・水など）の進入を防げるか、その保護の度合いを等級で表した規 Raspberry EN60529 格です。 Piケース/ 詳細は上記 IPについての説明をご参照下さい。 Okdo ROCK ケース 低電圧回路の接続機器・端子の性能要求事項を規定した規格です。 フリーサイズ EN60998 接続構造、耐電圧、定格電流、絶縁抵抗、空間及び沿面絶縁距離、機械的強度、耐熱、固形物・水からの保護などについて ケース/ フリーサイズ 規定しています。THB型防水コネクタはEN60998-2-1(ネジ式接続機器の規格)についても取得しております。 パネル コネクタの安全要求事項、関連試験を規定した規格です。 EN61984 コネクタ接続構造、定格電圧、定格電流、インパルス耐電圧、絶縁耐力、遮断容量、アース、空間及び沿面絶縁距離、感電に ラックケース 対する保護、機械的強度、ネジ締付トルク、ケーブル固定・曲げテスト、耐熱、固形物・水からの保護などについて規定して います。 棚板/ 電機設備用ケーブルグランドに必要な性能を規定した規格です。 ラックパネル IEC62444 Var.A ネジ・取付穴サイズ、ケーブル保持力・引張強度、耐衝撃性、電気的特性、電流試験、固形物・水からの保護、EMC(電磁波 が外部機器・人体に害を与えない事） 等について規定しています。 電池ホルダー/ 電池ボックス/ コイン電池 端子ボックス・防水コネクタ・ケーブルグランド使用上の注意 アクセサリー /機構部品 ● 屋外設置の際、直射日光のあたる場所は製品寿命を著しく低下させます。 直射日光の当たらない場所で設置を推奨します。 ● 常時水没環境でのご利用は出来ません。 カスタム製品 ● 樹脂製品は、機械油、切削油、洗剤、溶剤、ネジロック、塗料等の影響により割れが発生する事がございますので、薬品銘柄ごとに試験にてご 確認の上、樹脂に影響を及ぼさないものをご選択下さい。 ● ケーブルグランドの締付トルクはケーブル径・ケーブル被覆の硬さ等により異なります。ケーブルを引っ張り、動かなくなるまで締めつけて下 技術資料/ 各種ご案内 さい。 過剰な力で締めつけると破損する事がございます。 ● 電源電圧の印加中は感電の恐れがありますので、端子部に触れないで下さい。又、電線の接続や取り外しは電源を切って行って下さい。 5-117
