使用しない貫通穴を塞ぐネジ式ホールプラグ、ナットにて締め付でIP67の保護等級！

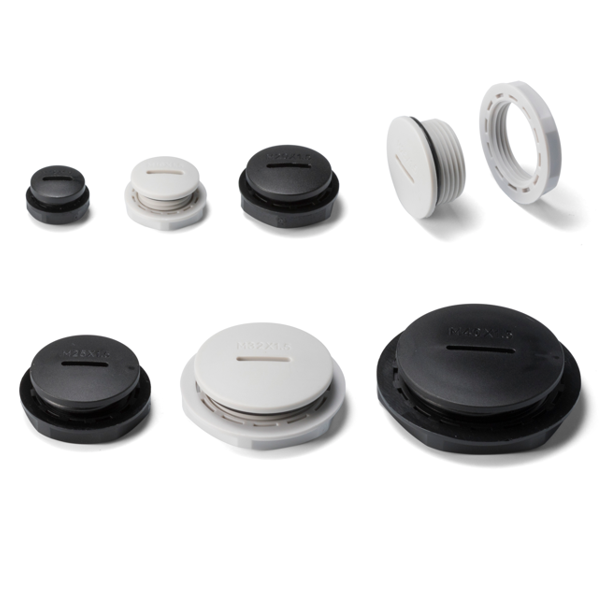

使用していない貫通穴を塞ぐスクリュープラグです。
【特徴】
ナットにて締め付けることによってIP67の保護等級で使用可能です。
タップ穴に直接取り付けて使用する場合は保護等級はございません。
ブラックタイプは表面に成型品特有の光沢がある機種がございますが、良品としております。
【サイズ】
穴径 φ12.2、φ16.2、φ20.2、φ25.2、φ32.3、φ40.3用の6サイズ、ブラック色(B)・ライトグレー色(S)よりお選びいただけます。
【構成・材質】
プラグ本体、ナット：PA66(UL94V-2)
〇-リング：NBR
【ラインナップ】※税別価格
SHP-12B、SHP-12S：ネジ規格 M12×1.5 / 取付穴径 φ12.2 / 標準価格￥70円
SHP-16B、SHP-16S：ネジ規格 M16×1.5 / 取付穴径 φ16.2 / 標準価格￥75円
SHP-20B、SHP-20S：ネジ規格 M20×1.5 / 取付穴径 φ20.2 / 標準価格￥115円
SHP-25B、SHP-25S：ネジ規格 M25×1.5 / 取付穴径 φ25.2 / 標準価格￥160円
SHP-32B、SHP-32S：ネジ規格 M32×1.5 / 取付穴径 φ32.3 / 標準価格￥190円
SHP-40B、SHP-40S：ネジ規格 M40×1.5 / 取付穴径 φ40.3 / 標準価格￥290円
このカタログについて
| ドキュメント名 | 防水ホールプラグ SHPシリーズ - タカチ電機工業 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 718.8Kb |
| 取り扱い企業 | 株式会社タカチ電機工業 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
SHP SERIES 防水ホールプラグ
防
水・防
塵
樹
脂
ボ
ッ
ク
ス
型番目次/ ■ 使用していない貫通穴を塞ぐ防水ホールプラグです。
INDEX ■ ナットにて締め付けることによってIP67の保護等級で使用可能です。
■ タップ穴に直接取り付けて使用する場合は保護等級はございません。
プラスチック
ケース
キャリング
ケース 外観寸法図
防水・防塵
樹脂ボックス L2
防水・防塵
アルミ/ L1
ステンレス
ボックス
端子ボックス/
防水コネクタ/
ケーブル
グランド ブラックタイプは表面に成型品特有の光沢がある
D 機種がありますが、良品としております。
アルミサッシ
ケース
アルミ
フレーム/
ヒートシンク
ケース
メタルケース 3 2 1
Raspberry
Piケース/
Okdo ROCK
ケース
フリーサイズ 構成内容 ■ PA = ポリアミドの略称
ケース/
フリーサイズ No. 名 称 材 質
パネル
1 プラグ本体 PA66 (UL94V-2)
2 O-リング NBR
ラックケース
3 ナット PA66 (UL94V-2)
棚板/
ラックパネル
電池ホルダー/
電池ボックス/ 型番・寸法・標準価格
コイン電池 型 番 G
D L1 L2 入 数 標準価格(税別)/袋
ブラック(B) ライトグレー(S) ネジ規格 取付穴径
アクセサリー
/機構部品 SHP-12B SHP-12S M12×1.5 φ12.2 φ16 9 12.2 1 / 袋 70
SHP-16B SHP-16S M16×1.5 φ16.2 φ20 9 12.2 1 / 袋 75
SHP-20B SHP-20S M20×1.5 φ20.2 φ25 11 14.6 1 / 袋 115
カスタム製品
SHP-25B SHP-25S M25×1.5 φ25.2 φ30 11 14.5 1 / 袋 160
SHP-32B SHP-32S M32×1.5 φ32.3 φ38 11 15 1 / 袋 190
技術資料/ SHP-40B SHP-40S M40×1.5 φ40.3 φ46 12 16 1 / 袋 290
各種ご案内
3-113
