防水開閉ウインドウ IWシリーズ - タカチ電機工業

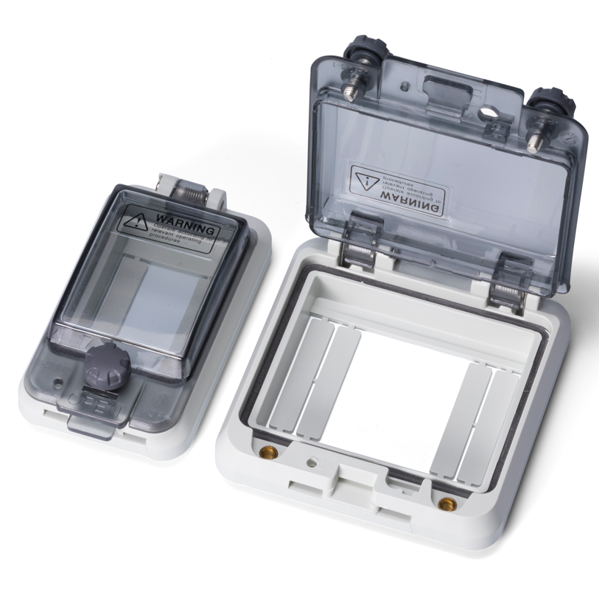

IW SERIES 防水開閉ウインドウ 防 水・防 塵 樹 脂 ボ ッ ク ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス テクニカルデータ ボックス 1 端子ボックス/ 保護等級　　 : IP64 防水コネクタ/ IW0412B ケーブル グランド IW0413B の4機種は ※1 IW0416B IP54（カテゴリー2 ）です。 アルミサッシ IW0416A ケース 使用温度範囲 : −20℃～＋75℃ アルミ カバー締付トルク : 1.1N･m～1.5N･m フレーム/ ヒートシンク 適合板厚　　 : t2.0～t6.0 ケース メタルケース ■ 全10サイズの開閉ウインドウです。 ■ 保護等級IP64の防水開閉ウインドウです。 Raspberry Piケース/ Okdo ROCK ■ スイッチや表示器の保護、内部観察用に窓が必要な場合、簡単に ケース 取付けられスマートな仕上りになります。 フリーサイズ ケース/ ■ ローレットネジにより、しっかり固定出来ます。 フリーサイズ パネル ■ カバーはバネの力で閉じますので指の挟み込みにご注意下さい。 ラックケース ■ 保護等級についてはP3−5の技術資料をご覧下さい。 4 2 3 棚板/ ラックパネル ※１第一特性数字5は以下2つのカテゴリーに分かれています。 　　カテゴリー1：内部が負圧の状態で粉塵侵入を防止。 電池ホルダー/ 　　カテゴリー2：内部が負圧にならない状態で粉塵侵入を防止。 電池ボックス/ コイン電池 構成内容 アクセサリー No. 名 　称 個 　数 材 　質 色 / 表面処理 /機構部品 1 カバー　　　　 1 ポリカーボネート (UL94V-2) グレースモーク　 2 ボディ　　　　 1 PC+ABS (UL94V-0) ライトグレー　　 カスタム製品 3 ガスケット　　 2 ポリウレタン ブラック　　　　 4 ローレットネジ 1 / 2 / 3 PC+ABS、ステンレス ブラック、無処理 － 取付ビス　　　 4 / 6 / 8 鉄 亜鉛メッキ　　　 技術資料/ 各種ご案内 3-111

外観寸法図 ■ 下記図面は代表共通図です。各製品の詳細図はホームページよりCAD・PDF図をダウンロードしてご確認下さい。 取付穴加工図 W H g c φ5 防 水・防 塵 樹 脂 ボ ッ ク ス e 開口寸法a 型番・寸法・標準価格 型番目次/ Photo INDEX 型　番 W D H a b c d e f g 自重（g） 標準価格（税別） IW0402B 57.2 95.2 （26） 36 46 38 76 42 62 5 69 1,760 プラスチック IW0403B 75.2 95.2 （26） 54 46 56 76 60 62 5 82 2,120 ケース IW0404B 93.2 95.2 （26） 72 46 74 76 78 66 5 98 2,290 IW0405B 107.2 121.7 （31） 86.8 87.2 88 102 92 92 ― 114 2,570 キャリング IW0406B 129.2 95.2 （26） 108 46 105 76 114 66 5 122.5 2,570 ケース IW0408B 165.2 95.2 （26） 144 46 140 76 149 66 5 145 2,780 IW0412B 237.2 95.2 （26） 216 46 213 76 221 66 5 202 2,930 防水・防塵 樹脂ボックス IW0413B 255.2 95.2 （26） 234 46 230 76 239 66 5 215 3,280 IW0416B 309.2 95.2 （26） 288 46 282 76 293 66 5 254 4,630 防水・防塵 アルミ/ IW0416A 309.2 125.2 （26） 288 46 282 106 293 96 5 314 5,490 ステンレス ボックス 端子ボックス/ 防水コネクタ/ 製品使用例 ケーブル グランド ブレーカーカバー コネクタカバー アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 操作パネルカバー スイッチカバー 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 3-112 D 開口寸法b d f R
