コーナーガード付フリーサイズ アクリルケース SKGFシリーズ

「見せる」にこだわった新感覚スケルトンケース フ リ ー サ イ ズ ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 組込みコンピューター Raspberry Pi ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ ディスプレイケース 温度表示機 パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 10 -17

スケルトンケースのカスタマイズ製作 オリジナルプリント（インクジェット印刷） フ インクジェット印刷機により、低イニシャルコストで 1 個から印刷が可能です。 リ ー サ イ ズ ケ ー ス 型番目次/ Photo INDEX プラスチック ケース 材質変更 キャリング 弊社 アルミケースの天板をアクリル板に変更し、 アクリル板を表側に取り付ける事により、 ケース デモ機等にもご使用いただけます。（使用型番：FCシリーズ） 化粧パネルとしてもご使用いただけます。（使用型番：AWAシリーズ） 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ カラーバリエーション ケース/ フリーサイズ パネル 色はクリア以外にもスモーク系や他の色でも製作可能です。 ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 10 -18

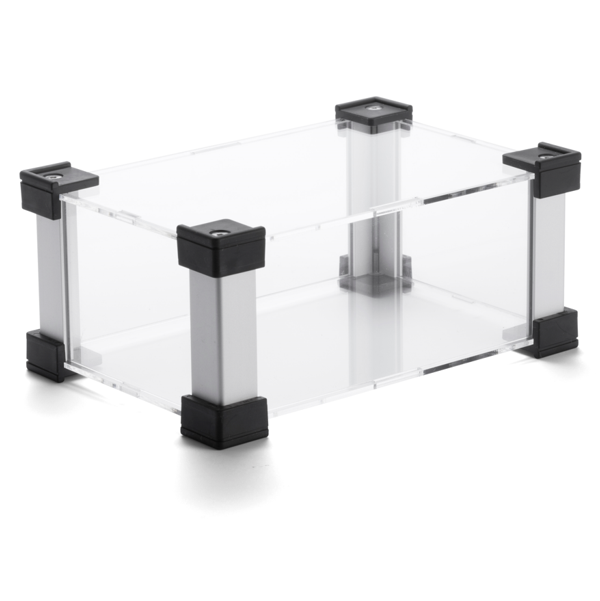

SKGF SERIES コーナーガード付フリーサイズアクリルケース フ リ ー サ イ ズ ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ■ カスタム製品（穴加工・インクジェット印刷）についてはP15－1～63をご覧下さい。 防水・防塵 樹脂ボックス ■ カスタム製品のリピート注文品は5%割引致します。 ■ コーナーにエラストマー製の耐衝撃ガードを使用したアクリルケースです。 防水・防塵 アルミ/ ■ 幅（W）と奥行き（D）は55～500mmまで、高さ（H）は30～500mmまで ステンレス 三方向1mm単位で指定出来るフリーサイズケースです。 ボックス 端子ボックス/ 防水コネクタ/ ※ エタノールやアルコール液を使用すると割れを発生させる原因となります。 ケーブル グランド 　汚 れを取る場合は中性洗剤を薄めるかアクリル用クリーナーをご使用下さい。 1 アルミサッシ ■ 注意事項 ケース ・ 幅、奥行き寸法の大きいサイズはカバー中央部を持ち上げるとカバーが アルミ 浮いてしまう可能性がございますので使用する際はご注意下さい。 フレーム/ 4 ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル カバーの浮きを無くしたい場合は ラックケース オプションのキューブスペーサーを 3 ご利用下さい。 棚板/ （追加工が必要です P14－5参照） ラックパネル 6 2 5 電池ホルダー/ 電池ボックス/ コイン電池 構成内容 No. 名　称 個　数 材　質 色 /表面処理 アクセサリー /機構部品 1 上下カバー 各1 アクリル板 透明　　　　　　　 2 Wパネル 2 アクリル板 透明　　　　　　　 カスタム製品 3 Dパネル 2 アクリル板 透明　　　　　　　 4 支柱 4 アルミ押出材 A6063S-T5 シルバーアルマイト 5 取付ビス (六角穴付皿M3またはM4) 8 ステンレス 無処理　　　　　　 技術資料/ 各種ご案内 6 コーナーガード 8 TPE ブラック・グレー　 ■ 六角レンチ付です。 10 -23

1 サイズ選定 三方向1ｍｍ単位のフリーサイズでご指定いただけます。 W 55～500mm D 55～500mm フ リ ー サ イ ズ ケ ー H 30～500mm 注意 ス ■ W・H・D寸法はアルミケースの外形寸法です。 （コーナーガードの厚みは含んでおりません。） コーナーガードを含んだ寸法はCAD図、PDF図を ご確認下さい。　 型番目次/ Photo INDEX ■ 板厚、取付ビス、支柱はW・Dサイズにより下記仕様となります。 　（P10－25の標準価格表をご参照下さい。） プラスチック ケース 【K15】タイプ 【K20】タイプ キャリング ケース W300・D300 以下 W500・D500 以下 板厚：t2.0 板厚：t3.0 防水・防塵 樹脂ボックス 取付ビス：M3 取付ビス：M4 支柱：15 × 15 15 支柱：200 ×1520 防水・防塵 20 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ 2 カラー選定 下記2タイプの色仕様からご選択いただけます。 ケーブル グランド 記号 ? ブラック ? グレー アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 色 メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル 型番記入方法 ご注文の際は □ 内に 1～2 の選択項目に合った寸法や記号を記入して下さい。 ラックケース ケース型番　　SKGF - - - 棚板/ W H D タイプ 色記号 ラックパネル 電池ホルダー/ 電池ボックス/ 例：W100 - H60 - D180 色記号Gの場合 コイン電池 SKGF 100 - 60 - 180 K15 - G アクセサリー /機構部品 納　　期 カスタム製品 実働7日目発送(穴加工無し、穴加工付き共に) 受注日および土・日・祭日は実働日に含まれません。 納期は基準納期です。数量、追加工内容によっては変わる場合がございます。 技術資料/ 価　　格 標準価格表 P10－25 をご覧下さい。 各種ご案内 10 -24 15 20 15 20

標準価格表（税別） 1台～3台までは同単価です。 4台以上は単価が下がります。 フ 4台以上の場合はWEBサイトからお見積りいただけます。 リ SKGFシリーズのページに進み、「フリーサイズWEB見積ページ」ボタン ー をクリックし、価格をご確認下さい。 サ イ ズ 【K15】タイプ：t2.0、取付ビス：M3、支柱：15×15 ケ 【K20】タイプ：t3.0、取付ビス：M4、支柱：20×20 CLICK! ー ス フリーサイズWEB見積ページ W D H 55 ~ 100 101 ~ 150 151 ~ 200 201 ~ 250 251 ~ 300 301 ~ 350 351 ~ 400 401 ~ 450 451 ~ 500 30 ~ 100 9,620 9,980 10,130 10,270 10,420 11,670 11,850 12,010 12,190 101 ~ 200 10,380 10,780 11,000 11,290 11,510 13,220 13,490 14,230 14,490 55 ~ 100 201 ~ 300 11,070 11,620 11,910 12,210 12,500 15,220 15,580 15,930 16,310 301 ~ 400 12,480 13,040 13,410 14,260 14,650 17,410 17,860 19,370 19,840 401 ~ 500 13,190 14,290 14,730 15,190 15,640 20,020 20,550 21,100 21,630 30 ~ 100 9,980 10,200 10,380 10,550 11,800 12,100 12,320 12,530 13,230 型番目次/ 101 ~ 200 10,780 11,050 11,300 11,630 13,400 13,730 14,030 14,820 15,610 Photo INDEX 101 ~ 150 201 ~ 300 11,620 12,020 12,340 12,680 15,020 15,870 16,270 16,680 17,970 301 ~ 400 13,040 13,460 13,860 14,750 17,640 18,080 18,990 20,150 21,110 プラスチック ケース 401 ~ 500 14,290 15,250 15,750 16,220 20,090 21,270 21,840 22,420 23,470 30 ~ 100 10,130 10,380 10,600 11,880 12,150 12,500 12,770 13,510 13,780 キャリング 101 ~ 200 11,000 11,300 11,590 13,510 13,850 14,210 14,580 15,870 16,240 ケース 151 ~ 200 201 ~ 300 11,910 12,340 12,730 15,110 15,550 16,460 16,900 18,250 18,690 防水・防塵 301 ~ 400 13,410 13,860 14,320 17,720 18,260 19,180 19,710 21,380 21,930 樹脂ボックス 401 ~ 500 14,730 15,750 16,270 20,180 20,800 22,020 22,650 23,760 24,380 防水・防塵 30 ~ 100 10,270 10,550 11,880 12,200 12,510 12,900 13,690 14,010 14,320 アルミ/ ステンレス 101 ~ 200 11,290 11,630 13,510 13,970 14,370 14,760 15,640 16,520 17,340 ボックス 201 ~ 250 201 ~ 300 12,210 12,680 15,110 15,600 16,100 17,040 18,430 18,930 19,410 端子ボックス/ 防水コネクタ/ 301 ~ 400 14,260 14,750 17,720 18,780 19,800 20,320 21,400 22,620 23,210 ケーブル グランド 401 ~ 500 15,190 16,220 20,180 20,850 21,520 22,790 23,930 24,620 25,920 アルミサッシ 30 ~ 100 10,420 11,800 12,150 12,510 12,860 13,780 14,140 14,490 14,850 ケース 101 ~ 200 11,510 13,400 13,850 14,370 14,810 15,730 16,180 17,510 17,960 アルミ 251 ~ 300 201 ~ 300 12,500 15,020 15,550 16,100 16,640 18,500 19,060 19,590 20,130 フレーム/ ヒートシンク 301 ~ 400 14,650 17,640 18,260 19,800 20,410 21,470 22,100 23,390 24,020 ケース 401 ~ 500 15,640 20,090 20,800 21,520 22,240 24,030 24,740 26,090 26,800 メタルケース 30 ~ 100 11,670 12,100 12,500 12,900 13,780 14,250 14,650 15,050 16,520 101 ~ 200 13,220 13,730 14,210 14,760 15,730 16,240 17,140 18,100 19,250 Raspberry 301 ~ 350 201 ~ 300 15,220 15,870 16,460 17,040 18,500 19,580 20,160 20,740 21,970 Piケース/ Okdo ROCK ケース 301 ~ 400 17,410 18,080 19,180 20,320 21,470 22,150 22,820 24,160 26,100 フリーサイズ 401 ~ 500 20,020 21,270 22,020 22,790 24,030 25,460 26,840 27,610 29,020 ケース/ フリーサイズ 30 ~ 100 11,850 12,320 12,770 13,690 14,140 14,650 15,110 16,610 17,050 パネル 101 ~ 200 13,490 14,030 14,580 15,640 16,180 17,140 17,680 19,340 19,870 ラックケース 351 ~ 400 201 ~ 300 15,580 16,270 16,900 18,430 19,060 20,160 20,780 22,080 22,710 301 ~ 400 17,860 18,990 19,710 21,400 22,100 22,820 23,560 26,200 26,930 401 ~ 500 20,550 21,840 22,650 23,930 24,740 26,840 27,640 29,110 29,920 棚板/ ラックパネル 30 ~ 100 12,010 12,530 13,510 14,010 14,490 15,050 16,610 17,110 17,610 101 ~ 200 14,230 14,820 15,870 16,520 17,510 18,100 19,340 20,390 20,980 電池ホルダー/ 電池ボックス/ 401 ~ 450 201 ~ 300 15,930 16,680 18,250 18,930 19,590 20,740 22,080 22,750 24,040 コイン電池 301 ~ 400 19,370 20,150 21,380 22,620 23,390 24,160 26,200 27,630 28,380 アクセサリー 401 ~ 500 21,100 22,420 23,760 24,620 26,090 27,610 29,110 29,970 30,820 /機構部品 30 ~ 100 12,190 13,230 13,780 14,320 14,850 16,520 17,050 17,610 18,140 101 ~ 200 14,490 15,610 16,240 17,340 17,960 19,250 19,870 20,980 21,620 カスタム製品 451 ~ 500 201 ~ 300 16,310 17,970 18,690 19,410 20,130 21,970 22,710 24,040 24,770 301 ~ 400 19,840 21,110 21,930 23,210 24,020 26,100 26,930 28,380 29,200 技術資料/ 各種ご案内 401 ~ 500 21,630 23,470 24,380 25,920 26,800 29,020 29,920 30,820 31,730 ※表示の価格は改定後の価格です。 10 -25

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 【K15】タイプ：t2.0、取付ビス：M3、支柱：15×15 W 55～300mm 幅（W）、奥行き（D）寸法によりハメ込み部aの寸法、箇所数が異なります。 5.4 5.4 下記表をご確認下さい。 フ a リ ー W寸法 ハメ込み部 a 箇所数（片側） サ 55～100 10mm 1 イ 101～150 20mm 1 ズ 151～200 20mm 2 ケ 201～300 20mm 3 ー ス D寸法 ハメ込み部 a 箇所数（片側） 55～100 10mm 1 101～150 20mm 1 151～200 20mm 2 201～300 20mm 3 コーナーガード 寸法図 型番目次/ Photo 20 M3用皿穴 INDEX フレーム間 有効寸法 W-11.4 8.5 13 パネル間 有効寸法 W-8.2 プラスチック ケース キャリング ケース 防水・防塵 3 1.5 3 樹脂ボックス 防水・防塵 アルミ/ ステンレス 【K20】タイプ：t3.0、取付ビス：M4、支柱：20×20 ボックス 端子ボックス/ 幅（W）、奥行き（D）寸法によりハメ込み部bの寸法、箇所数が異なります。 防水コネクタ/ ケーブル W 55 ～ 500mm 下記表をご確認下さい。 グランド 7（ 10） 7（ 10） b W寸法 ハメ込み部 b 箇所数（片側） アルミサッシ ケース 55～100 10mm 1 101～150 20mm 1 アルミ フレーム/ 151～200 20mm 2 ヒートシンク ケース 201～300 20mm 3 301～400 20mm 4 メタルケース 401～500 20mm 5 Raspberry D寸法 ハメ込み部 b 箇所数（片側） Piケース/ Okdo ROCK 55～100 10mm 1 ケース 101～150 20mm 1 フリーサイズ ケース/ 151～200 20mm 2 フリーサイズ パネル 201～300 20mm 3 301～400 20mm 4 ラックケース 401～500 20mm 5 棚板/ コーナーガード 寸法図 ラックパネル 30 フレーム間 有効寸法 W-15.4（ W-21.4） 電池ホルダー/ M4用皿穴 17 11.1 (14.1) 電池ボックス/ パネル間 有効寸法 W-11.2（ W-17.2） コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 4.5 3 4 ※図面上（ ）内の数値はW・D寸法 301mm以上の寸法になります。 10 -26 D 55 ～ 500mm H 30 ～ 500mm H 30～500mm D 55～300mm 7（ 10） 7（ 10） 5.4 5.4 有効寸法 H-4 フレーム間 有効寸法 D-11.4 有効寸法 H-6 フレーム間 有効寸法 D-15.4（ D-21.4） パネル間 有効寸法 D-8.2 パネル間 有効寸法 D-11.2（ D-17.2） 30 20 11.1 (14.1) 8.5 3 4.5

SKSF SERIES フリーサイズアクリルケース フ リ ー サ イ ズ ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス ■ カスタム製品（穴加工・インクジェット印刷）についてはP15－1～63をご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 防水・防塵 ■ 4角にアルミ押出材を使用しておりますので、ビスでしっかり固定出来ます。 アルミ/ ステンレス ボックス ■ 幅（W）と奥行き（D）は50～500mmまで、高さ（H）は30～500mmまで 1 三方向1mm単位で指定出来るフリーサイズケースです。 端子ボックス/ 防水コネクタ/ ケーブル グランド ※ エタノールやアルコール液を使用すると割れを発生させる原因となります。 　汚 れを取る場合は中性洗剤を薄めるかアクリル用クリーナーをご使用下さい。 アルミサッシ ケース ■ 注意事項 アルミ ・ 幅、奥行き寸法の大きいサイズはカバー中央部を持ち上げるとカバーが フレーム/ ヒートシンク 浮いてしまう可能性がございますので使用する際はご注意下さい。 ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ 3 パネル ラックケース カバーの浮きを無くしたい場合は 棚板/ 4 オプションのキューブスペーサーを ご利用下さい。 ラックパネル 2 （追加工が必要です P14－5参照） 電池ホルダー/ 6 電池ボックス/ 5 コイン電池 構成内容 アクセサリー /機構部品 No. 名　称 個　数 材　質 色 /表面処理 1 上下カバー 各1 アクリル板 透明　　　　　　　 2 Wパネル 2 アクリル板 透明　　　　　　　 カスタム製品 3 Dパネル 2 アクリル板 透明　　　　　　　 4 支柱 4 アルミ押出材 A6063S-T5 シルバーアルマイト 技術資料/ 5 取付ビス (六角穴付皿M3またはM4) 8 ステンレス 無処理　　　　　　 各種ご案内 6 ゴム足 0又は5 合成ゴム 半透明　　　　　　 ■ 六角レンチ付です。 10 -19

1 サイズ選定 三方向1ｍｍ単位のフリーサイズでご指定いただけます。 フ W 50～500ｍｍ リ D 50～500ｍｍ ー サ イ ズ ケ ー ス H 30～500ｍｍ 型番目次/ Photo INDEX ■ 板厚、取付ビス、支柱はW・Dサイズにより下記仕様となります。 プラスチック 　（P10－21の標準価格表をご参照下さい。） ケース 【K15】タイプ 【K20】タイプ キャリング ケース W300・D300 以下 W500・D500 以下 防水・防塵 板厚：t2.0 板厚：t3.0 樹脂ボックス 取付ビス：M3 取付ビス：M4 防水・防塵 アルミ/ 支柱：15 × 15 15 支柱：200 ×1520 ステンレス 20 ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド 2 ゴム足選定 記号 A H 入数 /袋 標準価格（税別）/袋 アルミサッシ N（無し） ─ ─ ─ ─ ケース S 11 5 5 330 L 16 8 5 550 アルミ A フレーム/ ヒートシンク ■ 貼付ゴム足なので任意の位置に取付け出来ます。 ケース ■ ゴム足付はP10－21 標準価格表に上記価格がプラスとなります。 メタルケース 型番記入方法 ご注文の際は □ 内に 1～2 の選択項目に合った寸法や記号を記入して下さい。 Raspberry Piケース/ Okdo ROCK ケース ケース型番　　SKSF - - フリーサイズ ケース/ フリーサイズ W H D タイプ ゴム足 パネル ラックケース 例：W100 - H50 - D135 ゴム足 S の場合 棚板/ ラックパネル 電池ホルダー/ SKSF 100 - 50 - 135 K15 S 電池ボックス/ コイン電池 アクセサリー /機構部品 納　　期 実働7日目発送(穴加工無し、穴加工付き共に) 受注日および土・日・祭日は実働日に含まれません。 納期は基準納期です。数量、追加工内容によっては変わる場合がございます。 カスタム製品 技術資料/ 価　　格 標準価格表 P10－21 をご覧下さい。 各種ご案内 10 -20 15 20 15 20 H

標準価格表（税別） 1台～3台までは同単価です。 4台以上は単価が下がります。 フ 4台以上の場合はWEBサイトからお見積りいただけます。 リ SKSFシリーズのページに進み、「フリーサイズWEB見積ページ」ボタン ー をクリックし、価格をご確認下さい。 サ イ ズ 【K15】タイプ：t2.0、取付ビス：M3、支柱：15×15 ケ 【K20】タイプ：t3.0、取付ビス：M4、支柱：20×20 CLICK! ー ス フリーサイズWEB見積ページ W D H 50～100 101～150 151～200 201～250 251～300 301～350 351～400 401～450 451～500 30～100 9,160 9,510 9,660 9,820 9,960 10,920 11,090 11,270 11,450 101～200 9,900 10,310 10,540 10,820 11,040 12,470 12,740 13,490 13,760 50～100 201～300 10,600 11,140 11,450 11,740 12,050 14,480 14,830 15,200 15,550 301～400 12,010 12,570 12,940 13,790 14,170 16,650 17,110 18,630 19,080 401～500 12,710 13,820 14,280 14,710 15,160 19,270 19,800 20,340 20,870 30～100 9,510 9,720 9,910 10,100 11,090 11,340 11,560 11,790 12,480 型番目次/ 101～200 10,310 10,570 10,840 11,150 12,700 12,980 13,280 14,070 14,860 Photo INDEX 101～150 201～300 11,140 11,540 11,880 12,200 14,310 15,120 15,520 15,920 17,230 301～400 12,570 12,980 13,390 14,290 16,930 17,330 18,240 19,390 20,370 プラスチック ケース 401～500 13,820 14,770 15,270 15,760 19,380 20,510 21,090 21,680 22,740 30～100 9,660 9,910 10,140 11,190 11,450 11,760 12,010 12,760 13,030 キャリング 101～200 10,540 10,840 11,140 12,790 13,150 13,480 13,820 15,120 15,490 ケース 151～200 201～300 11,450 11,880 12,250 14,410 14,860 15,720 16,170 17,500 17,950 防水・防塵 301～400 12,940 13,390 13,840 17,030 17,560 18,420 18,970 20,640 21,170 樹脂ボックス 401～500 14,280 15,270 15,790 19,460 20,110 21,280 21,900 23,000 23,640 防水・防塵 30～100 9,820 10,100 11,190 11,490 11,800 12,140 12,940 13,250 13,560 アルミ/ ステンレス 101～200 10,820 11,150 12,790 13,250 13,650 14,020 14,900 15,780 16,590 ボックス 201～250 201～300 11,740 12,200 14,410 14,900 15,390 16,300 17,680 18,170 18,660 端子ボックス/ 防水コネクタ/ 301～400 13,790 14,290 17,030 18,080 19,080 19,580 20,640 21,870 22,470 ケーブル グランド 401～500 14,710 15,760 19,460 20,130 20,820 22,030 23,200 23,860 25,160 アルミサッシ 30～100 9,960 11,090 11,450 11,800 12,170 13,040 13,390 13,760 14,110 ケース 101～200 11,040 12,700 13,150 13,650 14,090 14,990 15,430 16,770 17,220 アルミ 251～300 201～300 12,050 14,310 14,860 15,390 15,920 17,770 18,300 18,860 19,390 フレーム/ ヒートシンク 301～400 14,170 16,930 17,560 19,080 19,720 20,720 21,350 22,640 23,270 ケース 401～500 15,160 19,380 20,110 20,820 21,520 23,280 24,000 25,350 26,070 メタルケース 30～100 10,920 11,340 11,760 12,140 13,040 13,500 13,900 14,300 15,740 101～200 12,470 12,980 13,480 14,020 14,990 15,480 16,390 17,350 18,470 Raspberry 301～350 201～300 14,480 15,120 15,720 16,300 17,770 18,820 19,420 20,000 21,200 Piケース/ Okdo ROCK ケース 301～400 16,650 17,330 18,420 19,580 20,720 21,390 22,080 23,400 25,330 フリーサイズ 401～500 19,270 20,510 21,280 22,030 23,280 24,700 26,090 26,860 28,240 ケース/ フリーサイズ 30～100 11,090 11,560 12,010 12,940 13,390 13,900 14,350 15,840 16,280 パネル 101～200 12,740 13,280 13,820 14,900 15,430 16,390 16,920 18,570 19,100 ラックケース 351～400 201～300 14,830 15,520 16,170 17,680 18,300 19,420 20,040 21,290 21,940 301～400 17,110 18,240 18,970 20,640 21,350 22,080 22,800 25,430 26,140 401～500 19,800 21,090 21,900 23,200 24,000 26,090 26,890 28,340 29,150 棚板/ ラックパネル 30～100 11,270 11,790 12,760 13,250 13,760 14,300 15,840 16,320 16,820 101～200 13,490 14,070 15,120 15,780 16,770 17,350 18,570 19,620 20,200 電池ホルダー/ 電池ボックス/ 401～450 201～300 15,200 15,920 17,500 18,170 18,860 20,000 21,290 21,970 23,270 コイン電池 301～400 18,630 19,390 20,640 21,870 22,640 23,400 25,430 26,830 27,610 アクセサリー 401～500 20,340 21,680 23,000 23,860 25,350 26,860 28,340 29,180 30,040 /機構部品 30～100 11,450 12,480 13,030 13,560 14,110 15,740 16,280 16,820 17,350 101～200 13,760 14,860 15,490 16,590 17,220 18,470 19,100 20,200 20,830 カスタム製品 451～500 201～300 15,550 17,230 17,950 18,660 19,390 21,200 21,940 23,270 23,980 301～400 19,080 20,370 21,170 22,470 23,270 25,330 26,140 27,610 28,410 技術資料/ 各種ご案内 401～500 20,870 22,740 23,640 25,160 26,070 28,240 29,150 30,040 30,940 ■ 貼付ゴム足は上記価格にSサイズがプラス￥330（税別）、Lサイズがプラス￥550（税別）になります。 ※表示の価格は改定後の価格です。 10 -21

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 【K15】タイプ：t2.0、取付ビス：M3、支柱：15×15 W 50～300mm 幅（W）、奥行き（D）寸法によりハメ込み部aの寸法、箇所数が異なります。 5.4 5.4 下記表をご確認下さい。 フ リ a ー W寸法 ハメ込み部 a 箇所数（片側） サ 50～100 10mm 1 イ 101～150 20mm 1 ズ 151～200 20mm 2 ケ 201～300 20mm 3 ー ス D寸法 ハメ込み部 a 箇所数（片側） 50～100 10mm 1 101～150 20mm 1 151～200 20mm 2 201～300 20mm 3 型番目次/ Photo INDEX フレーム間 有効寸法 W-11.4 パネル間 有効寸法 W-8.2 プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 【K20】タイプ：t3.0、取付ビス：M4、支柱：20×20 端子ボックス/ 防水コネクタ/ ケーブル グランド W 50 ～ 500mm 7（ 10） 7（ 10） アルミサッシ b 幅（W）、奥行き（D）寸法によりハメ込み部bの寸法、箇所数が異なります。 ケース 下記表をご確認下さい。 アルミ フレーム/ W寸法 ハメ込み部 b 箇所数（片側） ヒートシンク ケース 50～100 10mm 1 101～150 20mm 1 メタルケース 151～200 20mm 2 201～300 20mm 3 Raspberry Piケース/ 301～400 20mm 4 Okdo ROCK ケース 401～500 20mm 5 フリーサイズ ケース/ フリーサイズ パネル D寸法 ハメ込み部 b 箇所数（片側） 50～100 10mm 1 ラックケース 101～150 20mm 1 151～200 20mm 2 棚板/ 201～300 20mm 3 ラックパネル 301～400 20mm 4 401～500 20mm 5 電池ホルダー/ フレーム間 有効寸法 W-15.4（ W-21.4） 電池ボックス/ コイン電池 パネル間 有効寸法 W-11.2（ W-17.2） アクセサリー /機構部品 ※図面上（ ）内の数値はW・D寸法 301mm以上の寸法になります。 カスタム製品 技術資料/ 各種ご案内 10 -22 D 50 ～ 500mm H 30 ～ 500mm H 30～500mm D 50～300mm 7（ 10） 7（ 10） 5.4 5.4 有効寸法 H-4 フレーム間 有効寸法 D-11.4 有効寸法 H-6 フレーム間 有効寸法 D-15.4（ D-21.4） パネル間 有効寸法 D-8.2 パネル間 有効寸法 D-11.2（ D-17.2）

SKLF SERIES フリーサイズスケルトンケース フ リ ー サ イ ズ ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス ■ カスタム製品（穴加工・インクジェット印刷）についてはP15－1～63をご覧下さい。 防水・防塵 ■ カスタム製品のリピート注文品は5%割引致します。 アルミ/ ■ コーナーにアルミ円柱を使用し、湾曲デザインの高級感あるアクリルケース。 ステンレス ボックス ■ 幅（W）と奥行き（D）は50～500mmまで、高さ（H）は30～500mmまで 端子ボックス/ 防水コネクタ/ 1 三方向1mm単位で指定出来るフリーサイズケースです。 ケーブル グランド ■ ローレットビスにより手で付け外し出来ますので、メンテナンスが容易です。 アルミサッシ ケース ※ エタノールやアルコール液を使用すると割れを発生させる原因となります。 　汚 れを取る場合は中性洗剤を薄めるかアクリル用クリーナーをご使用下さい。 アルミ フレーム/ ヒートシンク ケース ■ 注意事項 ・ 幅、奥行き寸法の大きいサイズはカバー中央部を持ち上げるとカバーが メタルケース 浮いてしまう可能性がございますので使用する際はご注意下さい。 Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル 3 ラックケース 2 棚板/ 4 ラックパネル カバーの浮きを無くしたい場合は オプションのキューブスペーサーを 6 5 電池ホルダー/ ご利用下さい。 電池ボックス/ （追加工が必要です P14－5参照） コイン電池 構成内容 アクセサリー /機構部品 No. 名　称 個　数 材　質 色 /表面処理 1 上下カバー 各1 アクリル板 透明　　　　　　　 2 Wパネル 2 アクリル板 透明　　　　　　　 カスタム製品 3 Dパネル 2 アクリル板 透明　　　　　　　 4 支柱 4 アルミ押出材 A6063S-T5 シルバーアルマイト 技術資料/ 5 取付用ローレットビス 8 真ちゅう ニッケルメッキ　　 各種ご案内 6 ゴム足 0又は5 合成ゴム 半透明　　　　　　 10 -27

1 サイズ選定 三方向1ｍｍ単位のフリーサイズでご指定いただけます。 ※ 指定寸法はケース外形寸法ではなく、四角部の外形寸法、 H寸法は板厚込みの寸法になりますのでご注意下さい。 W 50～500mm H 30～500mm フ リ ー サ イ ズ ケ ー ス 型番目次/ Photo INDEX プラスチック ケース ■ 板厚、ローレットビス、支柱はW・Dサイズにより下記仕様となります。 　（P10－29の標準価格表をご参照下さい。） キャリング ケース 【S10】タイプ 【S18】タイプ 防水・防塵 W150・D150 以下 φ10 W5φ0180・D500 以下φ10 φ18 樹脂ボックス 板厚：t2.0 板厚：t3.0 防水・防塵 アルミ/ ローレットビス：M3 ローレットビス：M4 ステンレス ボックス 支柱：外形φ 10 支柱：外形φ 18 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ 2 ゴム足選定 記号 A H 入り数 /袋 標準価格 /袋 ケース N（無し） ─ ─ ─ ─ S 11 5 5 330 アルミ フレーム/ L 16 8 5 550 ヒートシンク A ケース ■ 貼付ゴム足なので任意の位置に取付け出来ます。 ■ ゴム足付はP10－29標準価格表に上記価格がプラスとなります。 メタルケース Raspberry 型番記入方法 Piケース/ ご注文の際は □ 内に 1～2 の選択項目に合った寸法や記号を記入して下さい。 Okdo ROCK ケース フリーサイズ ケース型番　　SKLF - - ケース/ フリーサイズ パネル W H D タイプ ゴム足 ラックケース 例：W250 - H150 - D300 ゴム足 L の場合 棚板/ ラックパネル 電池ホルダー/ SKLF 250 - 150 - 300 S18 L 電池ボックス/ コイン電池 アクセサリー /機構部品 納　　期 実働7日目発送(穴加工無し、穴加工付き共に) 受注日および土・日・祭日は実働日に含まれません。 納期は基準納期です。数量、追加工内容によっては変わる場合がございます。 カスタム製品 技術資料/ 価　　格 標準価格表 P10－29 をご覧下さい。 各種ご案内 10 -28 D 50～500mm H

標準価格表（税別） 価格例 1台～3台までは同単価です。 W H D 4台以上は価格が下がりますので別途お見積り致します。 SKLF　150 － 100 － 200 S18N 注意：1台あたりの価格です。 フ お見積りはお引き合確認後、早急にご回答致します。 13,990 リ ー サ 11,990 イ 【S10】タイプ：t2.0、ビス：M3、支柱：φ10 10,870 10,640 ズ ケ 1台…3台 10台 50台 100台 ー 【S18】タイプ：t3.0、ビス：M4、支柱：φ18 ス W D H 50～100 101～150 151～200 201～250 251～300 301～350 351～400 401～450 451～500 30～100 9,950 10,280 13,620 13,880 14,140 14,600 14,860 15,220 15,490 101～200 10,710 11,090 15,510 15,910 16,260 16,760 17,110 18,050 18,410 50～100 201～300 11,430 11,940 17,430 17,880 18,310 19,380 19,820 20,370 20,820 301～400 12,920 13,450 20,010 21,030 21,550 22,230 22,760 24,470 25,000 401～500 13,630 14,710 22,350 22,970 23,600 25,440 26,050 26,800 27,410 30～100 10,280 10,510 13,990 14,300 14,750 15,120 15,420 15,840 16,590 型番目次/ 101～200 11,090 11,390 15,950 16,400 16,940 17,330 17,740 18,710 19,560 Photo INDEX 101～150 201～300 11,940 12,370 18,020 18,510 19,140 20,110 20,590 21,190 22,540 301～400 13,450 13,890 20,640 21,680 22,410 22,990 23,980 25,320 26,350 プラスチック ケース 401～500 14,710 15,710 23,540 24,200 25,440 26,760 27,440 28,200 29,330 30～100 13,620 13,990 14,350 14,830 15,200 15,600 15,950 16,870 17,230 キャリング 101～200 15,510 15,950 16,390 17,040 17,490 17,910 18,360 19,850 20,300 ケース 151～200 201～300 17,430 18,020 18,550 19,230 19,770 20,770 21,310 22,820 23,350 防水・防塵 301～400 20,010 20,640 21,250 22,490 23,120 24,170 24,780 26,630 27,260 樹脂ボックス 401～500 22,350 23,540 24,250 25,520 26,240 27,610 28,320 29,610 30,310 防水・防塵 30～100 13,880 14,300 14,830 15,250 15,620 16,080 16,930 17,450 17,850 アルミ/ ステンレス 101～200 15,910 16,400 17,040 17,570 18,070 18,550 19,490 20,580 21,490 ボックス 201～250 201～300 17,880 18,510 19,230 19,800 20,380 21,440 22,880 23,580 24,170 端子ボックス/ 防水コネクタ/ 301～400 21,030 21,690 22,490 23,640 24,720 25,390 26,510 27,950 28,640 ケーブル グランド 401～500 22,970 24,200 25,520 26,290 27,050 28,460 29,670 30,550 31,930 アルミサッシ 30～100 14,140 14,750 15,200 15,650 16,070 17,030 17,450 18,030 18,480 ケース 101～200 16,260 16,930 17,490 18,070 18,600 19,580 20,110 21,660 22,200 アルミ 251～300 201～300 18,310 19,140 19,770 20,380 21,000 22,970 23,600 24,340 24,980 フレーム/ ヒートシンク 301～400 21,550 22,410 23,120 24,720 25,440 26,600 27,320 28,820 29,520 ケース 401～500 23,600 25,440 26,240 27,050 27,850 29,750 30,550 32,120 32,920 メタルケース 30～100 14,600 15,120 15,600 16,080 17,030 17,560 18,050 18,690 20,250 101～200 16,770 17,330 17,910 18,550 19,580 20,140 21,150 22,350 23,580 Raspberry 301～350 201～300 19,380 20,110 20,770 21,440 22,970 24,120 24,770 25,580 26,920 Piケース/ Okdo ROCK ケース 301～400 22,230 22,990 24,170 25,390 26,600 27,350 28,120 29,670 31,720 フリーサイズ 401～500 25,440 26,760 27,610 28,460 29,750 31,260 32,720 33,720 35,220 ケース/ フリーサイズ 30～100 14,860 15,420 15,950 16,930 17,450 18,050 18,590 20,340 20,870 パネル 101～200 17,110 17,740 18,360 19,490 20,110 21,150 21,770 23,670 24,300 ラックケース 351～400 201～300 19,820 20,590 21,310 22,880 23,600 24,770 25,490 27,010 27,730 301～400 22,760 23,980 24,780 26,510 27,320 28,120 28,920 31,800 32,600 401～500 26,070 27,440 28,320 29,670 30,550 32,720 33,620 35,330 36,210 棚板/ ラックパネル 30～100 15,220 15,840 16,870 17,450 18,030 18,690 20,340 20,920 21,500 101～200 18,050 18,710 19,850 20,580 21,660 22,350 23,670 24,830 25,500 電池ホルダー/ 電池ボックス/ 401～450 201～300 20,370 21,190 22,820 23,580 24,340 25,580 27,010 27,780 29,160 コイン電池 301～400 24,470 25,320 26,630 27,950 28,820 29,670 31,800 33,320 34,160 アクセサリー 401～500 26,800 28,200 29,610 30,550 32,120 33,720 35,330 36,260 37,220 /機構部品 30～100 15,490 16,590 17,230 17,850 18,480 20,250 20,870 21,500 22,140 101～200 18,410 19,560 20,300 21,490 22,200 23,580 24,300 25,500 26,210 カスタム製品 451～500 201～300 20,820 22,540 23,350 24,170 24,980 26,920 27,730 29,160 29,970 301～400 25,000 26,360 27,260 28,640 29,520 31,720 32,620 34,160 35,070 技術資料/ 各種ご案内 401～500 27,410 29,330 30,310 31,930 32,930 35,230 36,210 37,220 38,210 ■ 貼付ゴム足は上記価格にSサイズがプラス￥330（税別）、Lサイズがプラス￥550（税別）になります。 ※表示の価格は改定後の価格です。 10 -29

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 a W 50 ～ 500mm a 4-R 幅（W）、奥行き（D）寸法によりハメ込み部cの箇所数が異なります。 下記表をご確認下さい。 フ リ W寸法 箇所数（片側） D寸法 箇所数（片側） ー 50～150 1 50～150 1 サ イ c 151～200 2 151～200 2 ズ 201～300 3 201～300 3 ケ 301～400 4 301～400 4 ー 401～500 5 401～500 5 ス ※ハメ込み部cの寸法は全て20mmとなります。 有効寸法 W（- t×2） 高さ（H）寸法によりハメ込み部dの寸法、箇所数が異なります。 型番目次/ Photo 下記表をご確認下さい。 INDEX H寸法 ハメ込み部 d 箇所数（片側） プラスチック ケース 30～100 10mm 1 101～200 20mm 1 キャリング d 201～300 20mm 2 ケース 301～400 20mm 3 401～500 20mm 4 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ D寸法 50～100 101～150 151～200 201～250 251～300 ケーブル グランド W寸法 a b R a b R a b R a b R a b R 50～100 17 17 15 17 17 15 29 28 15 29 28 15 30 28 15 アルミサッシ ケース 101～150 17 17 15 18 18 25 29 29 25 30 29 25 30 29 25 151～200 28 29 15 29 29 25 31 31 40 31 31 40 32 31 40 アルミ 201～250 フレーム/ 28 29 15 29 30 25 31 31 40 33 33 50 33 33 50 ヒートシンク ケース 251～300 28 30 15 29 30 25 31 32 40 33 33 50 35 35 60 301～350 35 37 15 36 38 25 38 39 40 40 41 50 42 42 60 メタルケース 351～400 35 38 15 36 38 25 38 40 40 40 41 50 42 43 60 401～450 35 38 15 36 39 25 38 40 40 40 42 50 42 43 60 Raspberry 451～500 35 39 15 36 39 25 38 41 40 40 42 50 42 44 60 Piケース/ Okdo ROCK ケース フリーサイズ ケース/ D寸法 301～350 351～400 401～450 451～500 フリーサイズ W寸法 パネル a b R a b R a b R a b R 50～100 37 35 15 38 35 15 38 35 15 39 35 15 ラックケース 101～150 38 36 25 38 36 25 39 36 25 39 36 25 151～200 39 38 40 40 38 40 40 38 40 41 38 40 201～250 41 40 50 41 40 50 42 40 50 42 40 50 棚板/ ラックパネル 251～300 42 42 60 43 42 60 43 42 60 44 42 60 301～350 44 44 70 44 44 70 45 44 70 45 44 70 電池ホルダー/ 351～400 44 44 70 46 46 80 46 46 80 47 46 80 電池ボックス/ コイン電池 401～450 44 45 70 46 46 80 48 48 90 48 48 90 451～500 44 45 70 46 47 80 48 48 90 50 50 100 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 10 -30 H 30 ～ 500mm b D 50 ～ 500mm b 有効寸法 H（- t×2） 有効寸法 D（- t×2）

Acrylic Display Window アクリル加工 カ ス アクリル専用のレーザー機で加工します。 タ ム 「見せる」 にこだわったオリジナルの筐体が製作可能です。 製 品 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 動画をご覧いただけます。 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ ●材質変更 フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 当社アルミケースの天板をアクリル板に変更し、デモ機等にもご使用い アクリル板を表側に取り付ける事により、化粧パネルとしてもご使用い ただけます。（使用型番：FCシリーズ） ただけます。（使用型番：AWAシリーズ） 15 -61

カ ●アクリル貼付 ス タ ム 製 品 型番目次/ Photo 製品に加工しアクリル窓を添付します。 INDEX 透明・スモークグレーの二種類からお選びいただけます。 ※他のアクリル色はご相談下さい。 プラスチック ケース 貼付け例 キャリング ケース 例① 例② 例③ 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース ●1番基本的な加工です。 ●ケースの板厚に関係なく、正面を平らに ●ディスプレイ用にデザインされた窓に ●ケースの板厚が1mm又は2mmの物に 出来ます。 出来ます。 アルミ フレーム/ 最適です。 ●板厚の厚いケースに最適です。 ●板厚の厚いケースに最適です。 ヒートシンク ケース メタルケース ●アクリル色変更 Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 標準筐体のクリア以外にもカラーでの製作が可能です。 15 -62
