外枠4面がアルミ押出材で構成されたフラットな外観で強度と高級感のあるアルミシャーシ
外枠4面がアルミ押出材の側板で構成されたフラットな外観ので強度と高級感のあるオーディオシャーシです。

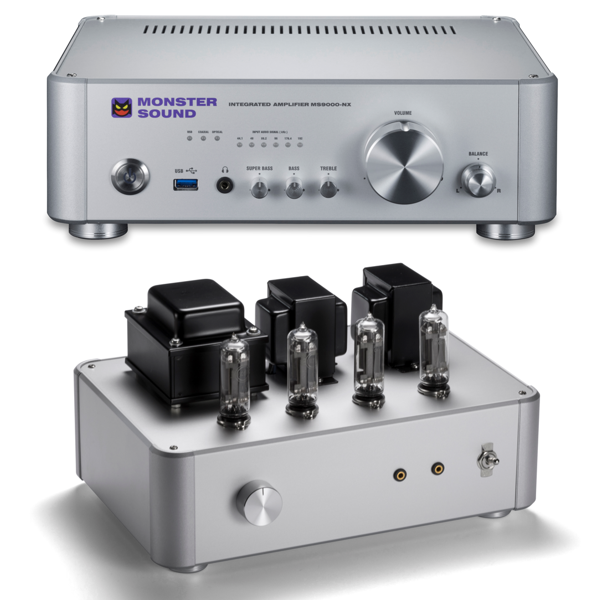

オーディオアンプ、真空管アンプ、電源装置など様々オーディオ機器にご利用頂けるアルミシャーシです。
高さ4サイズ・幅8サイズ・奥行7サイズ、計108の豊富なサイズが選択可能です。
ゴム足仕様:貼付けゴム足 / アルミ足が選択可能。
上下カバー取付ビス仕様:プラスビス / 六角穴ビスが選択可能
サイズ:108サイズ
色仕様:4タイプ
関連メディア
このカタログについて
ドキュメント名 | オーディオアンプシャーシ AUXシリーズ |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 37.3Mb |
登録カテゴリ | |
取り扱い企業 | 株式会社タカチ電機工業 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
AU SERIES 次世代型アルミサッシケース
汎用性をそのまま継承した新デザインの万能アルミケース
ア
ル
ミ
サ
ッ
シ
ケ
ー
ス
型番目次/
INDEX
プラスチック
ケース 用途に合わせ4シリーズが選択可能
キャリング
ケース
スタンダードタイプ AUシリーズ パネル脱着タイプ AUPシリーズ
防水・防塵 前後のパネルが差込式でスッキリした外観のデスクトップケース 前後パネルがビスで脱着可能で、メンテナンスが容易なタイプ
樹脂ボックス
EMCシールド対策型AUPEシリーズも選択可能
防水・防塵
アルミ/
ステンレス
ボックス
端子ボックス/
防水コネクタ/
ケーブル
グランド
アルミサッシ
ケース
アルミ
フレーム/
ヒートシンク
ケース
メタル
ケース P6-3~6 P6-7~14
Raspberry
Piケース コントロールボックスタイプ コーナーガード付タイプ
フリーサイズ
ケース/ AUXシリーズ AUGシリーズ
フリーサイズ
パネル
外枠4面が側板となってる操 耐衝撃型ガードの付いた堅牢型デザインケース
ラックケース/ 作ボックスに適したタイプ EMCシールド対策型AUGEシリーズも選択可能
サブラック EMCシールド対策型AUXE
シリーズも選択可能
棚板/
ラックパネル
電池ホルダー/
電池ボックス
アクセサリー
/機構部品
カスタム製品
技術資料/
各種ご案内
P6-15~22 P6-23~30
6 -1
Page2

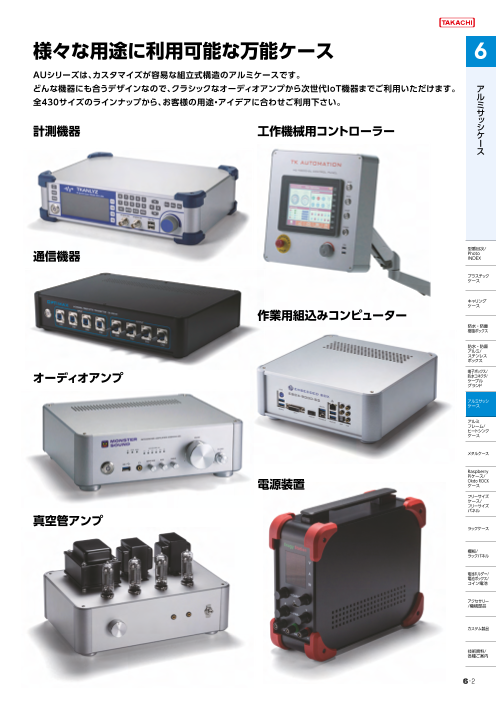

様々な用途に利用可能な万能ケース
AUシリーズは、カスタマイズが容易な組立式構造のアルミケースです。
どんな機器にも合うデザインなので、クラシックなオーディオアンプから次世代IoT機器までご利用いただけます。 ア
全117サイズのラインナップから、お客様の用途・アイディアに合わせご利用下さい。 ル
ミ
サ
ッ
計測機器 工作機械用コントローラー シ
ケ
ー
ス
型番目次/
通信機器 Photo
INDEX
プラスチック
ケース
キャリング
ケース
作業用組込みコンピューター
防水・防塵
樹脂ボックス
防水・防塵
アルミ/
ステンレス
ボックス
端子ボックス/
オーディオアンプ 防水コネクタ/
ケーブル
グランド
アルミサッシ
ケース
アルミ
フレーム/
ヒートシンク
ケース
メタル
ケース
Raspberry
電源装置 Piケース
フリーサイズ
ケース/
フリーサイズ
パネル
真空管アンプ ラックケース/
サブラック
棚板/
ラックパネル
電池ホルダー/
電池ボックス
アクセサリー
/機構部品
カスタム製品
技術資料/
各種ご案内
6 -2
Page3

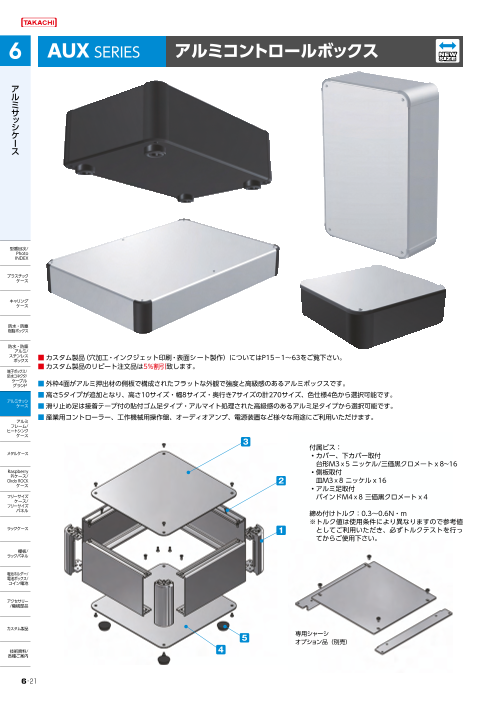

AUX SERIES アルミコントロールボックス
■ カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはP15-1~61をご覧下さい。
■ カスタム製品のリピート注文品は5%割引致します。
■ 外枠4面がアルミ押出材の側板で構成されたフラットな外観のアルミボックスです。
■ 高さ4サイズ・幅8サイズ・奥行き7サイズ、計108サイズが選択可能なアルミケースです。
■ 産業用コントローラー、工作機械用操作盤、オーディオアンプ、電源装置など、様々な用途にご利用頂ける万能ボックスです。
■ 滑り止め足は接着テープ付の貼付けゴム足と、アルミ足が選択可能です。
3
付属ビス:
・カバー、下カバー取付
台形M3X5 ニッケル/三価黒クロメート x8~16
・側板取付
2 皿M3X8 ニッケル x16
・アルミ足取付
バインドM4X8 三価黒クロメート x4
締め付けトルク:0.3~0.6N・m
※ トルク値は使用条件より異なりますので参考値と
1 してご利用頂き、必ずトルクテストを行ってから
ご使用下さい。
5 専用シャーシ
オプション品(別売)
4
6-15
Page4
構成内容
No. 名 称 個 数 材 質 色 / 表面処理
1 コーナーブロック 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装(内部無処理)
2 側板 4 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト
3 カバー 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト
4 下カバー 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト
5 貼付ゴム足 / アルミ足 4 合成ゴム/ アルミ ブラック(ゴム足)・アルマイト(アルミ足)
外観寸法図 ■ 下記図面は代表共通図です。
各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。
■ ゴム足/アルミ足が選択可能です。
ゴム足/アルミ足は高さサイズが異なります。
ゴム足
H
アルミ足
W D
オプション部品(別売)
専用シャーシ コーナーガード エラストマ取手 アルミ取手
AUCシリーズ P6-31 AUCGシリーズ P6-32 FM200 P14-19 OHシリーズ P14-21
モニターアーム
MARシリーズ P6-33~34
6-16
10.5 10.5 5.5 5.5
Page5
ケース型番は、下記 1~3 の項目を選択し、決定して下さい。
1 滑り止め足仕様選択
R ゴム足(ブラック / 無処理) A アルミ足(シルバー / アルマイト) ※アルミ足の色は下カバーと同色となります。
(ブラック / アルマイト) ※ゴム足とアルミ足では価格が異なります。
2 カバー・下カバー取付ビス仕様選択
P プラス(シルバー / ニッケル)
(ブラック / 三価黒クロメート) H 六角(シルバー / ニッケル) ※ビスの色はカバー・下カバーの色と同色とな
(ブラック / 三価黒クロメート) ります。
六角レンチ付
3 カラー 選択 下記4タイプの色からご選択下さい。
S S S B B X B B
型番記入方法 ご注文の際は□内へサイズと1~3の選択項目に合った記号を記入して下さい。
AUX □ - □ - □ □ □ - □ □
H-W-D サイズ 1足 2ビス 3カラー
次ページ型番・寸法表を参照 R / A P / H SS / SB / BX / BB
型番例 : H66・W250・D250mm、ゴム足、六角ビス、BXカラーの場合
➡ AUX 66-25-25 RH-BX
6-17
Page6
型番・寸法・標準価格 ※Rタイプ=ゴム足 Aタイプ=アルミ足 ※自重はゴム足タイプの重量を記載しています。
型 番 H W D 自重 標準価格(税別)標準価格(税別)
kg Rタイプ Aタイプ 型 番 H W D 自重 標準価格(税別)標準価格(税別)
kg Rタイプ Aタイプ
NEW AUX 44-16-16□□-□□ 44 160 160 0.7 8,800 10,180 AUX 88-16-16□□-□□ 88 160 160 1.0 9,390 10,840
NEW AUX 44-20-16□□-□□ 44 200 160 0.8 9,310 10,700 AUX 88-20-16□□-□□ 88 200 160 1.1 9,970 11,430
NEW AUX 44-20-20□□-□□ 44 200 200 0.9 9,940 11,320 AUX 88-20-20□□-□□ 88 200 200 1.3 10,660 12,110
NEW AUX 44-25-16□□-□□ 44 250 160 1.0 10,110 11,550 AUX 88-25-16□□-□□ 88 250 160 1.3 10,860 12,340
NEW AUX 44-25-20□□-□□ 44 250 200 1.1 10,810 12,240 AUX 88-25-20□□-□□ 88 250 200 1.5 11,620 13,110
NEW AUX 44-25-25□□-□□ 44 250 250 1.3 11,940 13,370 AUX 88-25-25□□-□□ 88 250 250 1.7 12,810 14,300
NEW AUX 44-30-16□□-□□ 44 300 160 1.1 10,630 12,060 AUX 88-30-16□□-□□ 88 300 160 1.5 11,430 12,930
NEW AUX 44-30-20□□-□□ 44 300 200 1.3 11,420 12,850 AUX 88-30-20□□-□□ 88 300 200 1.7 12,310 13,790
NEW AUX 44-30-25□□-□□ 44 300 250 1.5 12,700 14,120 AUX 88-30-25□□-□□ 88 300 250 1.9 13,650 15,140
NEW AUX 44-30-30□□-□□ 44 300 300 1.7 13,710 15,140 AUX 88-30-30□□-□□ 88 300 300 2.2 14,800 16,300
NEW AUX 44-36-16□□-□□ 44 360 160 1.3 11,710 13,130 NEW AUX 88-36-16□□-□□ 88 360 160 1.6 12,690 14,110
NEW AUX 44-36-20□□-□□ 44 360 200 1.5 12,340 13,770 AUX 88-36-20□□-□□ 88 360 200 1.9 13,350 14,860
NEW AUX 44-36-25□□-□□ 44 360 250 1.7 13,850 15,280 AUX 88-36-25□□-□□ 88 360 250 2.2 14,960 16,460
NEW AUX 44-36-30□□-□□ 44 360 300 2.0 15,280 16,710 AUX 88-36-30□□-□□ 88 360 300 2.4 16,530 18,030
NEW AUX 44-36-36□□-□□ 44 360 360 2.2 16,890 18,310 AUX 88-36-36□□-□□ 88 360 360 2.8 18,280 19,780
NEW AUX 44-43-16□□-□□ 44 430 160 1.5 12,690 14,140 NEW AUX 88-43-16□□-□□ 88 430 160 1.9 13,760 15,210
NEW AUX 44-43-20□□-□□ 44 430 200 1.7 13,830 15,270 AUX 88-43-20□□-□□ 88 430 200 2.2 15,140 16,640
NEW AUX 44-43-25□□-□□ 44 430 250 2.0 14,830 16,280 AUX 88-43-25□□-□□ 88 430 250 2.5 16,230 17,720
NEW AUX 44-43-30□□-□□ 44 430 300 2.3 15,820 17,250 AUX 88-43-30□□-□□ 88 430 300 2.8 17,310 18,800
NEW AUX 44-43-36□□-□□ 44 430 360 2.6 17,620 19,050 AUX 88-43-36□□-□□ 88 430 360 3.2 19,200 20,700
NEW AUX 44-43-43□□-□□ 44 430 430 3.0 19,730 21,170 AUX 88-43-43□□-□□ 88 430 430 3.6 21,680 23,160
NEW AUX 44-50-30□□-□□ 44 500 300 2.6 18,200 19,670 AUX 88-50-30□□-□□ 88 500 300 3.2 19,920 21,460
NEW AUX 44-50-36□□-□□ 44 500 360 3.0 19,860 21,350 AUX 88-50-36□□-□□ 88 500 360 3.6 21,660 23,210
NEW AUX 44-50-43□□-□□ 44 500 430 3.4 21,810 23,290 AUX 88-50-43□□-□□ 88 500 430 4.1 23,860 25,410
NEW AUX 44-50-50□□-□□ 44 500 500 3.9 24,910 26,400 AUX 88-50-50□□-□□ 88 500 500 4.6 27,320 28,860
NEW AUX 44-60-36□□-□□ 44 600 360 3.5 22,030 23,520 AUX 88-60-36□□-□□ 88 600 360 4.1 23,950 25,510
NEW AUX 44-60-43□□-□□ 44 600 430 4.0 24,500 25,980 AUX 88-60-43□□-□□ 88 600 430 4.7 26,860 28,400
AUX 66-16-16□□-□□ 66 160 160 0.9 9,030 10,480 AUX133-16-16□□-□□ 132.5 160 160 1.3 10,500 11,940
AUX 66-20-16□□-□□ 66 200 160 1.0 9,590 11,030 AUX133-20-16□□-□□ 132.5 200 160 1.5 11,150 12,600
AUX 66-20-20□□-□□ 66 200 200 1.1 10,230 11,680 AUX133-20-20□□-□□ 132.5 200 200 1.7 11,910 13,370
AUX 66-25-16□□-□□ 66 250 160 1.2 10,420 11,910 AUX133-25-16□□-□□ 132.5 250 160 1.7 12,140 13,650
AUX 66-25-20□□-□□ 66 250 200 1.3 11,160 12,650 AUX133-25-20□□-□□ 132.5 250 200 1.9 13,020 14,500
AUX 66-25-25□□-□□ 66 250 250 1.5 12,330 13,820 AUX133-25-25□□-□□ 132.5 250 250 2.2 14,290 15,780
AUX 66-30-16□□-□□ 66 300 160 1.3 10,970 12,460 AUX133-30-16□□-□□ 132.5 300 160 1.9 12,850 14,340
AUX 66-30-20□□-□□ 66 300 200 1.5 11,820 13,310 AUX133-30-20□□-□□ 132.5 300 200 2.1 13,790 15,280
AUX 66-30-25□□-□□ 66 300 250 1.7 13,130 14,620 AUX133-30-25□□-□□ 132.5 300 250 2.4 15,220 16,710
AUX 66-30-30□□-□□ 66 300 300 2.0 14,240 15,740 AUX133-30-30□□-□□ 132.5 300 300 2.7 16,470 17,960
NEW AUX 66-36-16□□-□□ 66 360 160 1.4 12,170 13,590 NEW AUX133-36-16□□-□□ 132.5 360 160 2.2 14,360 15,790
AUX 66-36-20□□-□□ 66 360 200 1.7 12,810 14,300 AUX133-36-20□□-□□ 132.5 360 200 2.4 15,000 16,510
AUX 66-36-25□□-□□ 66 360 250 2.0 14,400 15,880 AUX133-36-25□□-□□ 132.5 360 250 2.7 16,700 18,200
AUX 66-36-30□□-□□ 66 360 300 2.2 15,920 17,430 AUX133-36-30□□-□□ 132.5 360 300 3.1 18,370 19,860
AUX 66-36-36□□-□□ 66 360 360 2.6 17,620 19,100 AUX133-36-36□□-□□ 132.5 360 360 3.4 20,280 21,770
NEW AUX 66-43-16□□-□□ 66 430 160 1.7 13,170 14,630 NEW AUX133-43-16□□-□□ 132.5 430 160 2.5 15,550 16,990
AUX 66-43-20□□-□□ 66 430 200 2.0 14,540 16,050 AUX133-43-20□□-□□ 132.5 430 200 2.8 16,920 18,410
AUX 66-43-25□□-□□ 66 430 250 2.3 15,610 17,100 AUX133-43-25□□-□□ 132.5 430 250 3.1 18,090 19,600
AUX 66-43-30□□-□□ 66 430 300 2.6 16,650 18,140 AUX133-43-30□□-□□ 132.5 430 300 3.5 19,270 20,770
AUX 66-43-36□□-□□ 66 430 360 3.0 18,490 20,000 AUX133-43-36□□-□□ 132.5 430 360 3.9 21,330 22,830
AUX 66-43-43□□-□□ 66 430 430 3.4 20,920 22,410 AUX133-43-43□□-□□ 132.5 430 430 4.4 23,940 25,440
AUX 66-50-30□□-□□ 66 500 300 2.9 19,200 20,740 AUX133-50-30□□-□□ 132.5 500 300 3.9 22,150 23,690
AUX 66-50-36□□-□□ 66 500 360 3.3 20,870 22,420 AUX133-50-36□□-□□ 132.5 500 360 4.4 24,070 25,620
AUX 66-50-43□□-□□ 66 500 430 3.8 23,010 24,570 AUX133-50-43□□-□□ 132.5 500 430 4.9 26,400 27,940
AUX 66-50-50□□-□□ 66 500 500 4.3 26,410 27,950 AUX133-50-50□□-□□ 132.5 500 500 5.5 30,040 31,600
AUX 66-60-36□□-□□ 66 600 360 3.8 23,050 24,600 AUX133-60-36□□-□□ 132.5 600 360 5.0 26,720 28,260
AUX 66-60-43□□-□□ 66 600 430 4.4 25,900 27,450 AUX133-60-43□□-□□ 132.5 600 430 5.7 29,740 31,290
※ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 ※標準価格は目安の販売価格となります。
6-18
Page7
AUXE SERIES EMCシールドボックス
■ カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはP15-1~61をご覧下さい。
■ カスタム製品のリピート注文品は5%割引致します。
■ 上下カバーの勘合部にシールドガスケットを付けたEMCシールド対策ケースです。
■ 外枠4面がアルミ押出材の側板で構成されたフラットな外観のアルミボックスです。
■ 高さ4サイズ・幅8サイズ・奥行き7サイズ、計108サイズが選択可能なアルミケースです。
■ 滑り止め足は接着テープ付の貼付けゴム足と、アルミ足が選択可能です。
3
2
1
付属ビス:
・カバー、下カバー取付
台形M3X5 ニッケル x8~16
6 ・側板取付
皿M3X8 ニッケル x16
・アルミ足取付
バインドM4X8 三価黒クロメート x4
4 5 締め付けトルク:0.3~0.6N・m
※ トルク値は使用条件より異なりますので参考値と
してご利用頂き、必ずトルクテストを行ってから
ご使用下さい。
6-19
Page8
構成内容
No. 名 称 個 数 材 質 色 / 表面処理
1 コーナーブロック 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装(内部無処理)
2 側板 4 アルミ押出材 A6063S-T5 シルバー塗装(内部無処理)
3 カバー 1 アルミ板 A1100P シルバー塗装(裏面導通処理)
4 下カバー 1 アルミ板 A1100P シルバー塗装(裏面導通処理)
5 ゴム足 / アルミ足 4 合成ゴム/ アルミ ブラック(ゴム足)・アルマイト(アルミ足)
6 EMCシールドガスケット 8 導電性繊維(UL94V-0) メタリックグレー
外観寸法図 ■ 下記図面は代表共通図です。
各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。
■ ゴム足/アルミ足が選択可能です。
ゴム足/アルミ足は高さサイズが異なります。
ゴム足
H
アルミ足
W D
▪ シールドガスケットは、側板の溝・コーナーブロックの溝に貼り付けて取付て下さい。
オプション部品(別売)
モニターアーム
MARシリーズ P6-33~34
専用シャーシ コーナーガード エラストマ取手 アルミ取手
AUCシリーズ P6-31 AUCGシリーズ P6-32 FM200 P14-19 OHシリーズ P14-21
6-20
10.5 10.5 5.5 5.5
Page9
ケース型番は、下記 1~3 の項目を選択し、決定して下さい。
1 滑り止め足仕様選択
R ゴム足 ※ゴム足とアルミ足では価格が異なります。
(ブラック / 無処理) A アルミ足(シルバー / アルマイト)
2 天・底板取付ビス仕様選択
P プラス(シルバー / ニッケル) H 六角(シルバー / ニッケル)
六角レンチ付
3 カラー 選択 下記2タイプの色からご選択下さい。
S S S B
型番記入方法 ご注文の際は□内へサイズと1~3の選択項目に合った記号を記入して下さい。
AUXE □ - □ - □ □ □ - □ □
H-W-D サイズ 1足 2ビス 3カラー
次ページ型番・寸法表を参照 R / A P / H SS / SB
型番例 : H133・W300・D300mm、ゴム足、プラスビス、SBカラーの場合
➡ AUXE 133-30-30 RP-SB
6-21
Page10
型番・寸法・標準価格 ※Rタイプ=ゴム足 Aタイプ=アルミ足 ※自重はゴム足タイプの重量を記載しています。
型 番 H W D 自重 標準価格(税別)標準価格(税別)
kg Rタイプ Aタイプ 型 番 H W D 自重 標準価格(税別)標準価格(税別)
kg Rタイプ Aタイプ
NEW AUXE 44-16-16□□-□□ 44 160 160 0.7 10,420 11,760 AUXE 88-16-16□□-□□ 88 160 160 1.0 11,850 13,290
NEW AUXE 44-20-16□□-□□ 44 200 160 0.8 10,970 12,330 AUXE 88-20-16□□-□□ 88 200 160 1.1 12,470 13,940
NEW AUXE 44-20-20□□-□□ 44 200 200 0.9 11,610 12,940 AUXE 88-20-20□□-□□ 88 200 200 1.3 13,170 14,620
NEW AUXE 44-25-16□□-□□ 44 250 160 1.0 11,600 12,930 AUXE 88-25-16□□-□□ 88 250 160 1.3 13,500 15,000
NEW AUXE 44-25-20□□-□□ 44 250 200 1.1 12,270 13,610 AUXE 88-25-20□□-□□ 88 250 200 1.5 14,250 15,760
NEW AUXE 44-25-25□□-□□ 44 250 250 1.3 13,280 14,630 AUXE 88-25-25□□-□□ 88 250 250 1.7 15,270 16,760
NEW AUXE 44-30-16□□-□□ 44 300 160 1.1 12,200 13,560 AUXE 88-30-16□□-□□ 88 300 160 1.5 14,120 15,610
NEW AUXE 44-30-20□□-□□ 44 300 200 1.3 12,940 14,290 AUXE 88-30-20□□-□□ 88 300 200 1.7 14,940 16,430
NEW AUXE 44-30-25□□-□□ 44 300 250 1.5 14,070 15,400 AUXE 88-30-25□□-□□ 88 300 250 1.9 16,020 17,530
NEW AUXE 44-30-30□□-□□ 44 300 300 1.7 15,020 16,370 AUXE 88-30-30□□-□□ 88 300 300 2.2 17,000 18,510
NEW AUXE 44-36-16□□-□□ 44 360 160 1.2 13,280 14,630 NEW AUXE 88-36-16□□-□□ 88 360 160 1.6 15,360 16,740
NEW AUXE 44-36-20□□-□□ 44 360 200 1.5 13,840 15,200 AUXE 88-36-20□□-□□ 88 360 200 1.9 15,950 17,440
NEW AUXE 44-36-25□□-□□ 44 360 250 1.7 15,120 16,460 AUXE 88-36-25□□-□□ 88 360 250 2.2 17,220 18,710
NEW AUXE 44-36-30□□-□□ 44 360 300 2.0 16,350 17,690 AUXE 88-36-30□□-□□ 88 360 300 2.4 18,460 19,940
NEW AUXE 44-36-36□□-□□ 44 360 360 2.3 17,720 19,060 AUXE 88-36-36□□-□□ 88 360 360 2.8 19,890 21,390
NEW AUXE 44-43-16□□-□□ 44 430 160 1.5 14,230 15,600 NEW AUXE 88-43-16□□-□□ 88 430 160 1.9 16,410 17,810
NEW AUXE 44-43-20□□-□□ 44 430 200 1.7 15,220 16,570 AUXE 88-43-20□□-□□ 88 430 200 2.2 17,560 19,060
NEW AUXE 44-43-25□□-□□ 44 430 250 2.0 16,170 17,510 AUXE 88-43-25□□-□□ 88 430 250 2.5 18,540 20,020
NEW AUXE 44-43-30□□-□□ 44 430 300 2.3 17,100 18,430 AUXE 88-43-30□□-□□ 88 430 300 2.8 19,450 20,930
NEW AUXE 44-43-36□□-□□ 44 430 360 2.6 18,590 19,940 AUXE 88-43-36□□-□□ 88 430 360 3.2 20,990 22,480
NEW AUXE 44-43-43□□-□□ 44 430 430 3.0 20,380 21,740 AUXE 88-43-43□□-□□ 88 430 430 3.6 23,000 24,500
NEW AUXE 44-50-30□□-□□ 44 500 300 2.6 19,220 20,630 AUXE 88-50-30□□-□□ 88 500 300 3.2 21,660 23,210
NEW AUXE 44-50-36□□-□□ 44 500 360 3.0 20,650 22,050 AUXE 88-50-36□□-□□ 88 500 360 3.6 23,120 24,660
NEW AUXE 44-50-43□□-□□ 44 500 430 3.4 22,400 23,790 AUXE 88-50-43□□-□□ 88 500 430 4.1 24,990 26,540
NEW AUXE 44-50-50□□-□□ 44 500 500 3.9 24,760 26,150 AUXE 88-50-50□□-□□ 88 500 500 4.6 27,510 29,040
NEW AUXE 44-60-36□□-□□ 44 600 360 3.5 22,590 23,980 AUXE 88-60-36□□-□□ 88 600 360 4.1 25,180 26,730
NEW AUXE 44-60-43□□-□□ 44 600 430 4.0 24,630 26,020 AUXE 88-60-43□□-□□ 88 600 430 4.7 27,470 29,030
AUXE 66-16-16□□-□□ 66 160 160 0.9 10,970 12,410 AUXE133-16-16□□-□□ 132.5 160 160 1.3 13,430 14,880
AUXE 66-20-16□□-□□ 66 200 160 1.0 11,530 12,980 AUXE133-20-16□□-□□ 132.5 200 160 1.5 14,080 15,520
AUXE 66-20-20□□-□□ 66 200 200 1.1 12,140 13,590 AUXE133-20-20□□-□□ 132.5 200 200 1.7 14,770 16,240
AUXE 66-25-16□□-□□ 66 250 160 1.2 12,540 14,050 AUXE133-25-16□□-□□ 132.5 250 160 1.7 15,270 16,770
AUXE 66-25-20□□-□□ 66 250 200 1.3 13,230 14,740 AUXE133-25-20□□-□□ 132.5 250 200 1.9 16,050 17,550
AUXE 66-25-25□□-□□ 66 250 250 1.5 14,280 15,760 AUXE133-25-25□□-□□ 132.5 250 250 2.2 17,190 18,680
AUXE 66-30-16□□-□□ 66 300 160 1.3 13,190 14,690 AUXE133-30-16□□-□□ 132.5 300 160 1.9 16,010 17,510
AUXE 66-30-20□□-□□ 66 300 200 1.5 13,950 15,430 AUXE133-30-20□□-□□ 132.5 300 200 2.1 16,860 18,350
AUXE 66-30-25□□-□□ 66 300 250 1.7 15,060 16,570 AUXE133-30-25□□-□□ 132.5 300 250 2.4 18,080 19,560
AUXE 66-30-30□□-□□ 66 300 300 2.0 16,070 17,560 AUXE133-30-30□□-□□ 132.5 300 300 2.7 19,200 20,690
NEW AUXE 66-36-16□□-□□ 66 360 160 1.4 14,400 15,730 NEW AUXE133-36-16□□-□□ 132.5 360 160 2.2 17,440 18,820
AUXE 66-36-20□□-□□ 66 360 200 1.7 14,860 16,350 AUXE133-36-20□□-□□ 132.5 360 200 2.4 17,950 19,450
AUXE 66-36-25□□-□□ 66 360 250 2.0 16,170 17,650 AUXE133-36-25□□-□□ 132.5 360 250 2.7 19,340 20,850
AUXE 66-36-30□□-□□ 66 360 300 2.2 17,410 18,920 AUXE133-36-30□□-□□ 132.5 360 300 3.1 20,710 22,200
AUXE 66-36-36□□-□□ 66 360 360 2.6 18,760 20,250 AUXE133-36-36□□-□□ 132.5 360 360 3.4 22,240 23,730
NEW AUXE 66-43-16□□-□□ 66 430 160 1.8 15,390 16,760 NEW AUXE133-43-16□□-□□ 132.5 430 160 2.5 18,600 20,010
AUXE 66-43-20□□-□□ 66 430 200 2.0 16,390 17,880 AUXE133-43-20□□-□□ 132.5 430 200 2.8 19,670 21,170
AUXE 66-43-25□□-□□ 66 430 250 2.3 17,380 18,870 AUXE133-43-25□□-□□ 132.5 430 250 3.1 20,770 22,250
AUXE 66-43-30□□-□□ 66 430 300 2.6 18,310 19,800 AUXE133-43-30□□-□□ 132.5 430 300 3.5 21,810 23,290
AUXE 66-43-36□□-□□ 66 430 360 3.0 19,770 21,260 AUXE133-43-36□□-□□ 132.5 430 360 3.9 23,430 24,930
AUXE 66-43-43□□-□□ 66 430 430 3.4 21,690 23,200 AUXE133-43-43□□-□□ 132.5 430 430 4.4 25,560 27,060
AUXE 66-50-30□□-□□ 66 500 300 2.9 20,510 22,050 AUXE133-50-30□□-□□ 132.5 500 300 3.9 24,250 25,790
AUXE 66-50-36□□-□□ 66 500 360 3.3 21,850 23,400 AUXE133-50-36□□-□□ 132.5 500 360 4.4 25,790 27,340
AUXE 66-50-43□□-□□ 66 500 430 3.8 23,640 25,180 AUXE133-50-43□□-□□ 132.5 500 430 4.9 27,790 29,330
AUXE 66-50-50□□-□□ 66 500 500 4.3 26,150 27,680 AUXE133-50-50□□-□□ 132.5 500 500 5.5 30,440 32,000
AUXE 66-60-36□□-□□ 66 600 360 3.8 23,840 25,380 AUXE133-60-36□□-□□ 132.5 600 360 5.0 28,140 29,700
AUXE 66-60-43□□-□□ 66 600 430 4.4 26,020 27,580 AUXE133-60-43□□-□□ 132.5 600 430 5.7 30,550 32,100
※ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 ※標準価格は目安の販売価格となります。
6-22
Page11
AU SERIES アルミサッシケース
■ カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはP15-1~61をご覧下さい。
■ カスタム製品のリピート注文品は5%割引致します。
■ 前後のパネルが差込式でスッキリした外観のデスクトップケースです。
■ 高さ4サイズ・幅7サイズ・奥行き7サイズ、計172サイズが選択可能なアルミケースです。
■ 上下・前後がパネル材で、カスタマイズがし易い構造です。
■ 測定器、コントローラー、産業用組込みコンピュータ、電源装置、オーディオアンプなど、様々な用途にご利用頂ける万能ケースです。
■ 滑り止め足は、ゴム足/アルミ足が選択可能です。
5 付属ビス:
・カバー、下カバー取付
台形M3×5 ニッケル/三価黒クロメート ×8~16
・フレーム、側板取付
3 皿M3×8 ニッケル ×16
・ゴム足、アルミ足取付
2 バインドM4×8 三価黒クロメート ×4
締め付けトルク:0.3~0.6N・m
※ トルク値は使用条件により異なりますので参考値
としてご利用頂き、必ずトルクテストを行ってか
1 らご使用下さい。
4
6
専用シャーシ
オプション品(別売)
7
6-3
Page12
構成内容
No. 名 称 個 数 材 質 色 / 表面処理
1 コーナーブロック 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装(内部無処理)
2 側板 2 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト
3 フレーム 4 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト
4 パネル 2 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト
5 カバー 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト
6 下カバー 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト
7 ゴム足 / アルミ足 4 TPE(エラストマ)/ アルミ ブラック(ゴム足)・アルマイト(アルミ足)
外観寸法図 ■ 下記図面は代表共通図です。
各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。
■ ゴム足/アルミ足が選択可能です。
ゴム足/アルミ足は高さサイズが異なります。
ゴム足
H
アルミ足
W D
▪ アルミダイキャスト製のコーナーブロックの内側に貫通穴が付いていますので、基板やオプションのシャーシが取付し易くなっています。
シャーシの取付方法は、P6-32をご参照下さい。
オプション部品(別売)
専用シャーシ コーナーガード エラストマ取手 チルトレッグ
AUCシリーズ P6-31 AUCGシリーズ P6-32 FM200 P14-19 TLWシリーズ P14-17
6-4
8.5
10.5 8.5
10.5
Page13
ケース型番は、下記 1~3 の項目を選択し、決定して下さい。
1 滑り止め足仕様選択 2 カバー・下カバー取付ビス仕様選択
R ゴム足(ブラック / 無処理) A アルミ足(シルバー / アルマイト) P プラス(シルバー / ニッケル)
(ブラック / アルマイト) (ブラック / 三価黒クロメート) H 六角(シルバー / ニッケル)
(ブラック / 三価黒クロメート)
六角レンチ付
※アルミ足の色は下カバーと同色となります。 ※ビスの色はカバー・下カバーの色と同色とな
※ゴム足とアルミ足では価格が異なります。 ります。
3 カラー 選択 下記4タイプの色からご選択下さい。
S S S B B S B B
型番記入方法 ご注文の際は□内へサイズと1~3の選択項目に合った記号を記入して下さい。
AU □ - □ - □ □ □ - □ □
H-W-D サイズ 1足 2ビス 3カラー
下記型番・寸法表を参照 R / A P / H SS / SB / BS / BB
型番例 : H88・W300・D200mm、アルミ足、六角ビス、BSカラーの場合
➡ AU 88-30-20 AH-BS
型番・寸法・標準価格 ※Rタイプ=ゴム足 Aタイプ=アルミ足 ※自重はゴム足タイプの重量を記載しています。
型 番 H W D 自重 標準価格(税別)標準価格(税別) 型 番 H W D 自重 標準価格(税別)標準価格(税別)
kg Rタイプ Aタイプ kg Rタイプ Aタイプ
NEW AU 44-16-16□□-□□ 44 160 160 0.7 8,570 9,820 NEW AU 44-30-36□□-□□ 44 300 360 2 15,280 16,580
NEW AU 44-16-20□□-□□ 44 160 200 0.8 9,050 10,310 NEW AU 44-30-43□□-□□ 44 300 430 2.3 15,800 17,100
NEW AU 44-16-25□□-□□ 44 160 250 1 9,550 10,800 NEW AU 44-30-50□□-□□ 44 300 500 2.6 17,590 18,880
NEW AU 44-16-30□□-□□ 44 160 300 1.1 10,020 11,270 NEW AU 44-36-16□□-□□ 44 360 160 1.3 12,110 13,430
NEW AU 44-16-36□□-□□ 44 160 360 1.3 11,030 12,280 NEW AU 44-36-20□□-□□ 44 360 200 1.5 12,740 14,070
NEW AU 44-16-43□□-□□ 44 160 430 1.5 11,970 13,230 NEW AU 44-36-25□□-□□ 44 360 250 1.7 14,230 15,550
NEW AU 44-20-16□□-□□ 44 200 160 0.8 9,150 10,410 NEW AU 44-36-30□□-□□ 44 360 300 2 15,660 16,980
NEW AU 44-20-20□□-□□ 44 200 200 0.9 9,720 10,990 NEW AU 44-36-36□□-□□ 44 360 360 2.2 17,250 18,550
NEW AU 44-20-25□□-□□ 44 200 250 1.1 10,280 11,540 NEW AU 44-36-43□□-□□ 44 360 430 2.6 17,960 19,280
NEW AU 44-20-30□□-□□ 44 200 300 1.3 10,860 12,110 NEW AU 44-36-50□□-□□ 44 360 500 3 19,610 20,930
NEW AU 44-20-36□□-□□ 44 200 360 1.5 11,720 12,980 NEW AU 44-43-16□□-□□ 44 430 160 1.5 13,330 14,660
NEW AU 44-20-43□□-□□ 44 200 430 1.7 13,130 14,370 NEW AU 44-43-20□□-□□ 44 430 200 1.7 14,460 15,780
NEW AU 44-25-16□□-□□ 44 250 160 1 10,070 11,360 NEW AU 44-43-25□□-□□ 44 430 250 2 15,450 16,770
NEW AU 44-25-20□□-□□ 44 250 200 1.1 10,750 12,050 NEW AU 44-43-30□□-□□ 44 430 300 2.3 16,410 17,740
NEW AU 44-25-25□□-□□ 44 250 250 1.3 11,850 13,150 NEW AU 44-43-36□□-□□ 44 430 360 2.6 18,200 19,520
NEW AU 44-25-30□□-□□ 44 250 300 1.5 12,570 13,880 NEW AU 44-43-43□□-□□ 44 430 430 3 20,300 21,610
NEW AU 44-25-36□□-□□ 44 250 360 1.7 13,690 14,990 NEW AU 44-43-50□□-□□ 44 430 500 3.4 21,720 23,050
NEW AU 44-25-43□□-□□ 44 250 430 2 14,660 15,950 NEW AU 44-50-30□□-□□ 44 500 300 2.6 19,560 20,950
NEW AU 44-30-16□□-□□ 44 300 160 1.1 10,760 12,060 NEW AU 44-50-36□□-□□ 44 500 360 3 21,250 22,630
NEW AU 44-30-20□□-□□ 44 300 200 1.3 11,530 12,810 NEW AU 44-50-43□□-□□ 44 500 430 3.4 23,200 24,580
NEW AU 44-30-25□□-□□ 44 300 250 1.5 12,770 14,070 NEW AU 44-50-50□□-□□ 44 500 500 3.9 26,270 27,660
NEW AU 44-30-30□□-□□ 44 300 300 1.7 13,760 15,050 ※標準価格は目安の販売価格となります。
※ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。
6-5
Page14
型番・寸法・標準価格 ※Rタイプ=ゴム足 Aタイプ=アルミ足 ※自重はゴム足タイプの重量を記載しています。
型 番 H W D 自重 標準価格(税別)標準価格(税別) 標準価格(税別)
kg Rタイプ Aタイプ 型 番 H W D 自重 標準価格(税別)
kg Rタイプ Aタイプ
AU 66-16-16□□-□□ 66 160 160 0.9 8,830 10,200 AU 88-30-30□□-□□ 88 300 300 2.1 14,990 16,400
AU 66-16-20□□-□□ 66 160 200 1.0 9,380 10,750 AU 88-30-36□□-□□ 88 300 360 2.4 16,730 18,140
AU 66-16-25□□-□□ 66 160 250 1.2 9,900 11,280 AU 88-30-43□□-□□ 88 300 430 2.7 17,500 18,920
AU 66-16-30□□-□□ 66 160 300 1.3 10,470 11,840 AU 88-30-50□□-□□ 88 300 500 3.1 19,580 20,980
NEW AU 66-16-36□□-□□ 66 160 360 1.5 11,620 12,920 NEW AU 88-36-16□□-□□ 88 360 160 1.6 12,890 14,220
NEW AU 66-16-43□□-□□ 66 160 430 1.7 12,640 13,940 AU 88-36-20□□-□□ 88 360 200 1.8 13,550 14,960
AU 66-20-16□□-□□ 66 200 160 1.0 9,420 10,800 AU 88-36-25□□-□□ 88 360 250 2.1 15,150 16,570
AU 66-20-20□□-□□ 66 200 200 1.1 10,070 11,430 AU 88-36-30□□-□□ 88 360 300 2.3 16,730 18,140
AU 66-20-25□□-□□ 66 200 250 1.3 10,990 12,400 AU 88-36-36□□-□□ 88 360 360 2.7 18,470 19,880
AU 66-20-30□□-□□ 66 200 300 1.5 11,650 13,050 AU 88-36-43□□-□□ 88 360 430 3.1 19,400 20,820
AU 66-20-36□□-□□ 66 200 360 1.7 12,640 14,050 AU 88-36-50□□-□□ 88 360 500 3.5 21,260 22,680
AU 66-20-43□□-□□ 66 200 430 2.0 14,370 15,790 NEW AU 88-43-16□□-□□ 88 430 160 1.8 14,580 15,950
AU 66-25-16□□-□□ 66 250 160 1.1 10,360 11,780 AU 88-43-20□□-□□ 88 430 200 2.1 15,390 16,800
AU 66-25-20□□-□□ 66 250 200 1.3 11,100 12,520 AU 88-43-25□□-□□ 88 430 250 2.4 16,470 17,890
AU 66-25-25□□-□□ 66 250 250 1.5 12,270 13,680 AU 88-43-30□□-□□ 88 430 300 2.7 17,550 18,960
AU 66-25-30□□-□□ 66 250 300 1.7 13,090 14,480 AU 88-43-36□□-□□ 88 430 360 3.1 19,450 20,860
AU 66-25-36□□-□□ 66 250 360 2.0 14,340 15,740 AU 88-43-43□□-□□ 88 430 430 3.5 21,910 23,330
AU 66-25-43□□-□□ 66 250 430 2.3 15,560 16,970 AU 88-43-50□□-□□ 88 430 500 4.0 23,460 24,860
AU 66-30-16□□-□□ 66 300 160 1.3 11,080 12,480 AU 88-50-30□□-□□ 88 500 300 3.0 20,650 22,110
AU 66-30-20□□-□□ 66 300 200 1.5 11,930 13,320 AU 88-50-36□□-□□ 88 500 360 3.4 22,400 23,850
AU 66-30-25□□-□□ 66 300 250 1.7 13,230 14,630 AU 88-50-43□□-□□ 88 500 430 3.9 24,590 26,030
AU 66-30-30□□-□□ 66 300 300 1.9 14,350 15,760 AU 88-50-50□□-□□ 88 500 500 4.4 28,030 29,490
AU 66-30-36□□-□□ 66 300 360 2.2 16,020 17,440 AU133-16-16□□-□□ 132.5 160 160 1.2 10,250 11,620
AU 66-30-43□□-□□ 66 300 430 2.6 16,760 18,150 AU133-16-20□□-□□ 132.5 160 200 1.4 10,930 12,300
AU 66-30-50□□-□□ 66 300 500 2.9 18,760 20,180 AU133-16-25□□-□□ 132.5 160 250 1.6 11,560 12,930
NEW AU 66-36-16□□-□□ 66 360 160 1.5 12,280 13,620 AU133-16-30□□-□□ 132.5 160 300 1.8 12,250 13,620
AU 66-36-20□□-□□ 66 360 200 1.7 12,930 14,340 NEW AU133-16-36□□-□□ 132.5 160 360 2.1 13,710 15,000
AU 66-36-25□□-□□ 66 360 250 1.9 14,500 15,910 NEW AU133-16-43□□-□□ 132.5 160 430 2.4 14,880 16,180
AU 66-36-30□□-□□ 66 360 300 2.2 16,050 17,450 AU133-20-16□□-□□ 132.5 200 160 1.3 10,940 12,310
AU 66-36-36□□-□□ 66 360 360 2.5 17,740 19,150 AU133-20-20□□-□□ 132.5 200 200 1.5 11,710 13,070
AU 66-36-43□□-□□ 66 360 430 2.9 18,620 20,020 AU133-20-25□□-□□ 132.5 200 250 1.7 12,790 14,200
AU 66-36-50□□-□□ 66 360 500 3.3 20,410 21,830 AU133-20-30□□-□□ 132.5 200 300 2.0 13,570 14,990
NEW AU 66-43-16□□-□□ 66 430 160 1.7 13,900 15,270 AU133-20-36□□-□□ 132.5 200 360 2.3 14,800 16,190
AU 66-43-20□□-□□ 66 430 200 1.9 14,700 16,120 AU133-20-43□□-□□ 132.5 200 430 2.6 16,700 18,110
AU 66-43-25□□-□□ 66 430 250 2.2 15,760 17,170 AU133-25-16□□-□□ 132.5 250 160 1.5 12,080 13,490
AU 66-43-30□□-□□ 66 430 300 2.5 16,800 18,220 AU133-25-20□□-□□ 132.5 250 200 1.7 12,930 14,350
AU 66-43-36□□-□□ 66 430 360 2.9 18,660 20,060 AU133-25-25□□-□□ 132.5 250 250 2.0 14,220 15,620
AU 66-43-43□□-□□ 66 430 430 3.3 21,060 22,480 AU133-25-30□□-□□ 132.5 250 300 2.2 15,150 16,570
AU 66-43-50□□-□□ 66 430 500 3.7 22,540 23,950 AU133-25-36□□-□□ 132.5 250 360 2.6 16,640 18,030
AU 66-50-30□□-□□ 66 500 300 2.8 19,820 21,260 AU133-25-43□□-□□ 132.5 250 430 3.0 18,030 19,450
AU 66-50-36□□-□□ 66 500 360 3.3 21,500 22,940 AU133-30-16□□-□□ 132.5 300 160 1.7 12,930 14,350
AU 66-50-43□□-□□ 66 500 430 3.7 23,640 25,100 AU133-30-20□□-□□ 132.5 300 200 1.9 13,890 15,300
AU 66-50-50□□-□□ 66 500 500 4.2 27,010 28,470 AU133-30-25□□-□□ 132.5 300 250 2.2 15,320 16,730
AU 88-16-16□□-□□ 88 160 160 0.9 9,220 10,600 AU133-30-30□□-□□ 132.5 300 300 2.5 16,570 17,970
AU 88-16-20□□-□□ 88 160 200 1.1 9,820 11,190 AU133-30-36□□-□□ 132.5 300 360 2.8 18,470 19,880
AU 88-16-25□□-□□ 88 160 250 1.3 10,360 11,730 AU133-30-43□□-□□ 132.5 300 430 3.3 19,380 20,770
AU 88-16-30□□-□□ 88 160 300 1.4 10,940 12,310 AU133-30-50□□-□□ 132.5 300 500 3.7 21,650 23,060
NEW AU 88-16-36□□-□□ 88 160 360 1.7 12,170 13,480 NEW AU133-36-16□□-□□ 132.5 360 160 1.9 14,340 15,670
NEW AU 88-16-43□□-□□ 88 160 430 1.9 13,230 14,530 AU133-36-20□□-□□ 132.5 360 200 2.1 15,020 16,430
AU 88-20-16□□-□□ 88 200 160 1.1 9,850 11,220 AU133-36-25□□-□□ 132.5 360 250 2.5 16,710 18,120
AU 88-20-20□□-□□ 88 200 200 1.2 10,530 11,910 AU133-36-30□□-□□ 132.5 360 300 2.8 18,370 19,790
AU 88-20-25□□-□□ 88 200 250 1.4 11,490 12,910 AU133-36-36□□-□□ 132.5 360 360 3.2 20,280 21,690
AU 88-20-30□□-□□ 88 200 300 1.6 12,190 13,610 AU133-36-43□□-□□ 132.5 360 430 3.7 21,350 22,760
AU 88-20-36□□-□□ 88 200 360 1.8 13,230 14,640 AU133-36-50□□-□□ 132.5 360 500 4.1 23,420 24,830
AU 88-20-43□□-□□ 88 200 430 2.1 15,020 16,430 NEW AU133-43-16□□-□□ 132.5 430 160 2.2 15,680 17,030
AU 88-25-16□□-□□ 88 250 160 1.2 10,870 12,280 AU133-43-20□□-□□ 132.5 430 200 2.4 16,930 18,350
AU 88-25-20□□-□□ 88 250 200 1.4 11,650 13,050 AU133-43-25□□-□□ 132.5 430 250 2.8 18,120 19,520
AU 88-25-25□□-□□ 88 250 250 1.6 12,830 14,240 AU133-43-30□□-□□ 132.5 430 300 3.2 19,280 20,700
AU 88-25-30□□-□□ 88 250 300 1.8 13,660 15,080 AU133-43-36□□-□□ 132.5 430 360 3.6 21,350 22,760
AU 88-25-36□□-□□ 88 250 360 2.1 14,970 16,390 AU133-43-43□□-□□ 132.5 430 430 4.1 23,950 25,370
AU 88-25-43□□-□□ 88 250 430 2.4 16,250 17,660 AU133-43-50□□-□□ 132.5 430 500 4.6 25,690 27,090
AU 88-30-16□□-□□ 88 300 160 1.4 11,620 13,040 AU133-50-30□□-□□ 132.5 500 300 3.5 22,600 24,040
AU 88-30-20□□-□□ 88 300 200 1.6 12,510 13,910 AU133-50-36□□-□□ 132.5 500 360 4.0 24,500 25,950
AU 88-30-25□□-□□ 88 300 250 1.8 13,840 15,260 AU133-50-43□□-□□ 132.5 500 430 4.6 26,830 28,280
※ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 AU133-50-50□□-□□ 132.5 500 500 5.1 30,480 31,920
※標準価格は目安の販売価格となります。6-6
Page15
AUP SERIES パネル脱着アルミサッシケース
■ カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはP15-1~61をご覧下さい。
■ カスタム製品のリピート注文品は5%割引致します。
■ 前後のパネルがビスで脱着可能なデスクトップケースです。
パネル用ビスは、落下防止型スリーブビスで、ビスの落下・紛失がしずらく、パネルの付け外し作業が容易です。
■ 筐体内部は導通しており、静電・アース対策が出来るケースです。
■ 高さ3サイズ・幅7サイズ・奥行き7サイズ、計129サイズが選択可能なアルミケースです。
付属ビス:
5 ・カバー、下カバー取付
台形M3X5 ニッケル x8~16
・フレーム、側板取付
皿M3X8 ニッケル x16
・ゴム足、アルミ足取付
3 バインドM4X8 三価黒クロメート x4
2 ・パネル取付
ナベM2.5x7 ニッケル 8~12
締め付けトルク:{M2.5は0.15~0.2N・m
M3とM4は0.3~0.6N・m
※ トルク値は使用条件より異なりますので参考値と
1 してご利用頂き、必ずトルクテストを行ってから
ご使用下さい。
4
7 6 専用シャーシ
オプション品(別売)
6-7
Page16
構成内容
No. 名 称 個 数 材 質 色 / 表面処理
1 コーナーブロック 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装(内部無処理)
2 側板 2 アルミ押出材 A6063S-T5 シルバー塗装(内部無処理)
3 フレーム 4 アルミ押出材 A6063S-T5 シルバー塗装(内部無処理)
4 パネル 2 アルミ板 A1100P シルバー塗装(裏面導通処理)
5 カバー 1 アルミ板 A1100P シルバー塗装(裏面導通処理)
6 下カバー 1 アルミ板 A1100P シルバー塗装(裏面導通処理)
7 ゴム足 / アルミ足 4 TPE(エラストマ)/ アルミ ブラック(ゴム足)・アルマイト(アルミ足)
外観寸法図 ■ 下記図面は代表共通図です。
各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。
■ ゴム足/アルミ足が選択可能です。
ゴム足/アルミ足は高さサイズが異なります。
ゴム足
H
アルミ足
W D
▪ アルミダイキャスト製のコーナーブロックの内側にタップ穴(ねじ切り穴)が付いていますので、基板やオプションのシャーシが取付し易くなっています。
シャーシの取付方法は、P6-32をご参照下さい。
オプション部品(別売)
専用シャーシ コーナーガード エラストマ取手 チルトレッグ
AUCシリーズ P6-31 AUCGシリーズ P6-32 FM200 P14-19 TLWシリーズ P14-17
6-8
10.5 8.510.5 8.5
Page17
ケース型番は、下記 1~3 の項目を選択し、決定して下さい。
1 滑り止め足仕様選択
R ゴム足 ※ゴム足とアルミ足では価格が異なります。
(ブラック / 無処理) A アルミ足(シルバー / アルマイト)
2 天・底板取付ビス仕様選択
P プラス(シルバー / ニッケル) H 六角(シルバー / ニッケル)
六角レンチ付
3 カラー 選択 下記2タイプの色からご選択下さい。
S S S B
型番記入方法 ご注文の際は□内へサイズと1~3の選択項目に合った記号を記入して下さい。
AUP □ - □ - □ □ □ - □ □
H-W-D サイズ 1足 2ビス 3カラー
次ページ型番・寸法表を参照 R / A P / H SS / SB
型番例 : H88・W300・D200mm、アルミ足、六角ビス、SBカラーの場合
➡ AUP 88-30-20 AH-SB
6-9
Page18
型番・寸法・標準価格 ※Rタイプ=ゴム足 Aタイプ=アルミ足 ※自重はゴム足タイプの重量を記載しています。
型 番 H W D 自重 標準価格(税別)標準価格(税別) 標準価格(税別)
kg Rタイプ Aタイプ 型 番 H W D 自重 標準価格(税別)
kg Rタイプ Aタイプ
AUP 66-16-16□□-□□ 66 160 160 0.9 11,740 13,110 AUP 88-30-36□□-□□ 88 300 360 2.5 19,120 20,530
AUP 66-16-20□□-□□ 66 160 200 1.0 12,220 13,590 AUP 88-30-43□□-□□ 88 300 430 2.9 19,950 21,370
AUP 66-16-25□□-□□ 66 160 250 1.2 12,760 14,120 AUP 88-30-50□□-□□ 88 300 500 3.2 21,430 22,830
AUP 66-16-30□□-□□ 66 160 300 1.3 13,290 14,660 NEW AUP 88-36-16□□-□□ 88 360 160 1.7 16,660 18,000
NEW AUP 66-16-36□□-□□ 66 160 360 1.5 14,310 15,580 AUP 88-36-20□□-□□ 88 360 200 1.9 17,200 18,600
NEW AUP 66-16-43□□-□□ 66 160 430 1.7 15,220 16,480 AUP 88-36-25□□-□□ 88 360 250 2.2 18,350 19,770
AUP 66-20-16□□-□□ 66 200 160 1.0 12,480 13,850 AUP 88-36-30□□-□□ 88 360 300 2.5 19,480 20,890
AUP 66-20-20□□-□□ 66 200 200 1.2 13,030 14,400 AUP 88-36-36□□-□□ 88 360 360 2.8 20,800 22,210
AUP 66-20-25□□-□□ 66 200 250 1.4 14,020 15,430 AUP 88-36-43□□-□□ 88 360 430 3.2 21,740 23,140
AUP 66-20-30□□-□□ 66 200 300 1.5 14,630 16,020 AUP 88-36-50□□-□□ 88 360 500 3.6 23,080 24,490
AUP 66-20-36□□-□□ 66 200 360 1.7 15,420 16,820 NEW AUP 88-43-16□□-□□ 88 430 160 2.0 18,150 19,490
AUP 66-20-43□□-□□ 66 200 430 2.0 16,790 18,200 AUP 88-43-20□□-□□ 88 430 200 2.2 19,330 20,740
AUP 66-25-16□□-□□ 66 250 160 1.2 13,770 15,170 AUP 88-43-25□□-□□ 88 430 250 2.5 20,180 21,590
AUP 66-25-20□□-□□ 66 250 200 1.4 14,370 15,790 AUP 88-43-30□□-□□ 88 430 300 2.9 20,980 22,400
AUP 66-25-25□□-□□ 66 250 250 1.6 15,300 16,700 AUP 88-43-36□□-□□ 88 430 360 3.2 22,410 23,820
AUP 66-25-30□□-□□ 66 250 300 1.8 15,990 17,390 AUP 88-43-43□□-□□ 88 430 430 3.7 24,260 25,680
AUP 66-25-36□□-□□ 66 250 360 2.0 16,940 18,360 AUP 88-43-50□□-□□ 88 430 500 4.1 25,430 26,820
AUP 66-25-43□□-□□ 66 250 430 2.3 18,010 19,420 AUP 88-50-30□□-□□ 88 500 300 3.2 23,690 25,150
AUP 66-30-16□□-□□ 66 300 160 1.4 14,470 15,880 AUP 88-50-36□□-□□ 88 500 360 3.6 25,030 26,480
AUP 66-30-20□□-□□ 66 300 200 1.5 15,140 16,530 AUP 88-50-43□□-□□ 88 500 430 4.1 26,730 28,190
AUP 66-30-25□□-□□ 66 300 250 1.8 16,130 17,550 AUP 88-50-50□□-□□ 88 500 500 4.6 29,090 30,540
AUP 66-30-30□□-□□ 66 300 300 2.0 17,040 18,460 AUP133-16-16□□-□□ 132.5 160 160 1.3 13,660 15,030
AUP 66-30-36□□-□□ 66 300 360 2.3 18,250 19,670 AUP133-16-20□□-□□ 132.5 160 200 1.4 14,230 15,610
AUP 66-30-43□□-□□ 66 300 430 2.6 19,000 20,410 AUP133-16-25□□-□□ 132.5 160 250 1.7 14,870 16,240
AUP 66-30-50□□-□□ 66 300 500 3.0 20,470 21,890 AUP133-16-30□□-□□ 132.5 160 300 1.9 15,510 16,870
NEW AUP 66-36-16□□-□□ 66 360 160 1.6 15,850 17,190 NEW AUP133-16-36□□-□□ 132.5 160 360 2.2 16,970 18,250
AUP 66-36-20□□-□□ 66 360 200 1.8 16,350 17,750 NEW AUP133-16-43□□-□□ 132.5 160 430 2.5 17,960 19,260
AUP 66-36-25□□-□□ 66 360 250 2.0 17,530 18,940 AUP133-20-16□□-□□ 132.5 200 160 1.4 14,470 15,840
AUP 66-36-30□□-□□ 66 360 300 2.3 18,690 20,080 AUP133-20-20□□-□□ 132.5 200 200 1.6 15,090 16,460
AUP 66-36-36□□-□□ 66 360 360 2.6 19,910 21,320 AUP133-20-25□□-□□ 132.5 200 250 1.8 16,240 17,650
AUP 66-36-43□□-□□ 66 360 430 3.0 20,760 22,170 AUP133-20-30□□-□□ 132.5 200 300 2.1 16,940 18,350
AUP 66-36-50□□-□□ 66 360 500 3.4 22,090 23,510 AUP133-20-36□□-□□ 132.5 200 360 2.4 17,910 19,320
NEW AUP 66-43-16□□-□□ 66 430 160 1.8 17,290 18,630 AUP133-20-43□□-□□ 132.5 200 430 2.7 19,480 20,890
AUP 66-43-20□□-□□ 66 430 200 2.1 18,430 19,850 AUP133-25-16□□-□□ 132.5 250 160 1.6 15,910 17,320
AUP 66-43-25□□-□□ 66 430 250 2.4 19,320 20,720 AUP133-25-20□□-□□ 132.5 250 200 1.8 16,590 18,010
AUP 66-43-30□□-□□ 66 430 300 2.7 20,140 21,560 AUP133-25-25□□-□□ 132.5 250 250 2.1 17,620 19,030
AUP 66-43-36□□-□□ 66 430 360 3.0 21,460 22,880 AUP133-25-30□□-□□ 132.5 250 300 2.4 18,410 19,820
AUP 66-43-43□□-□□ 66 430 430 3.4 23,230 24,650 AUP133-25-36□□-□□ 132.5 250 360 2.7 19,550 20,970
AUP 66-43-50□□-□□ 66 430 500 3.9 24,380 25,790 AUP133-25-43□□-□□ 132.5 250 430 3.1 20,820 22,230
AUP 66-50-30□□-□□ 66 500 300 3.0 22,770 24,240 AUP133-30-16□□-□□ 132.5 300 160 1.8 16,700 18,110
AUP 66-50-36□□-□□ 66 500 360 3.4 24,010 25,450 AUP133-30-20□□-□□ 132.5 300 200 2.0 17,450 18,870
AUP 66-50-43□□-□□ 66 500 430 3.9 25,630 27,070 AUP133-30-25□□-□□ 132.5 300 250 2.3 18,550 19,970
AUP 66-50-50□□-□□ 66 500 500 4.3 27,980 29,430 AUP133-30-30□□-□□ 132.5 300 300 2.6 19,560 20,980
AUP 88-16-16□□-□□ 88 160 160 1.0 12,400 13,770 AUP133-30-36□□-□□ 132.5 300 360 3.0 20,970 22,370
AUP 88-16-20□□-□□ 88 160 200 1.2 12,940 14,310 AUP133-30-43□□-□□ 132.5 300 430 3.4 21,900 23,320
AUP 88-16-25□□-□□ 88 160 250 1.3 13,480 14,830 AUP133-30-50□□-□□ 132.5 300 500 3.8 23,540 24,950
AUP 88-16-30□□-□□ 88 160 300 1.5 13,970 15,340 NEW AUP133-36-16□□-□□ 132.5 360 160 2.1 18,200 19,520
NEW AUP 88-16-36□□-□□ 88 160 360 1.7 15,100 16,400 AUP133-36-20□□-□□ 132.5 360 200 2.3 18,760 20,170
NEW AUP 88-16-43□□-□□ 88 160 430 2.0 16,060 17,350 AUP133-36-25□□-□□ 132.5 360 250 2.6 20,040 21,450
AUP 88-20-16□□-□□ 88 200 160 1.2 13,160 14,530 AUP133-36-30□□-□□ 132.5 360 300 3.0 21,290 22,700
AUP 88-20-20□□-□□ 88 200 200 1.3 13,770 15,140 AUP133-36-36□□-□□ 132.5 360 360 3.3 22,690 24,100
AUP 88-20-25□□-□□ 88 200 250 1.5 14,760 16,180 AUP133-36-43□□-□□ 132.5 360 430 3.8 23,730 25,150
AUP 88-20-30□□-□□ 88 200 300 1.7 15,340 16,740 AUP133-36-50□□-□□ 132.5 360 500 4.3 25,240 26,660
AUP 88-20-36□□-□□ 88 200 360 1.9 16,230 17,630 NEW AUP133-43-16□□-□□ 132.5 430 160 2.4 19,920 21,250
AUP 88-20-43□□-□□ 88 200 430 2.2 17,680 19,090 AUP133-43-20□□-□□ 132.5 430 200 2.6 20,950 22,360
AUP 88-25-16□□-□□ 88 250 160 1.3 14,500 15,910 AUP133-43-25□□-□□ 132.5 430 250 3.0 21,940 23,330
AUP 88-25-20□□-□□ 88 250 200 1.5 15,170 16,590 AUP133-43-30□□-□□ 132.5 430 300 3.4 22,860 24,260
AUP 88-25-25□□-□□ 88 250 250 1.7 16,070 17,480 AUP133-43-36□□-□□ 132.5 430 360 3.8 24,360 25,770
AUP 88-25-30□□-□□ 88 250 300 1.9 16,730 18,140 AUP133-43-43□□-□□ 132.5 430 430 4.3 26,330 27,730
AUP 88-25-36□□-□□ 88 250 360 2.2 17,780 19,200 AUP133-43-50□□-□□ 132.5 430 500 4.8 27,640 29,050
AUP 88-25-43□□-□□ 88 250 430 2.5 18,940 20,360 AUP133-50-30□□-□□ 132.5 500 300 3.8 25,720 27,180
AUP 88-30-16□□-□□ 88 300 160 1.5 15,210 16,630 AUP133-50-36□□-□□ 132.5 500 360 4.2 27,140 28,590
AUP 88-30-20□□-□□ 88 300 200 1.7 15,950 17,370 AUP133-50-43□□-□□ 132.5 500 430 4.8 28,960 30,410
AUP 88-30-25□□-□□ 88 300 250 1.9 16,930 18,350 AUP133-50-50□□-□□ 132.5 500 500 5.3 31,470 32,930
AUP 88-30-30□□-□□ 88 300 300 2.2 17,790 19,210 ※標準価格は目安の販売価格となります。
※ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。
6-10
Page19
AUPE SERIES パネル脱着EMCシールドケース
■ カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはP15-1~61をご覧下さい。
■ カスタム製品のリピート注文品は5%割引致します。
■ 上下カバー・パネルの勘合部にシールドガスケットを付けたEMCシールド対策ケースです。
■ 前後のパネルがビスで脱着可能なデスクトップケースです。
パネル用ビスは、落下防止型スリーブビスで、ビスの落下・紛失がしずらく、パネルの付け外し作業が容易です。
■ 高さ3サイズ・幅7サイズ・奥行7サイズ、計129サイズが選択可能なアルミケースです。
5
8 3
2
1
付属ビス:
・カバー、下カバー取付
4 台形M3X5 ニッケル x8~16
・フレーム、側板取付
皿M3X8 ニッケル x16
・ゴム足、アルミ足取付
バインドM4X8 三価黒クロメート x4
・パネル取付
ナベM2.5x7 ニッケル 8~12
締め付けトルク:{M2.5は0.15~0.2N・m
M3とM4は0.3~0.6N・m
7 6 ※ トルク値は使用条件より異なりますので参考値と
してご利用頂き、必ずトルクテストを行ってから
ご使用下さい。
6-11
Page20
構成内容
No. 名 称 個 数 材 質 色 / 表面処理
1 コーナーブロック 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装(内部無処理)
2 側板 2 アルミ押出材 A6063S-T5 シルバー塗装(内部無処理)
3 フレーム 4 アルミ押出材 A6063S-T5 シルバー塗装(内部無処理)
4 パネル 2 アルミ板 A1100P シルバー塗装(裏面導通処理)
5 カバー 1 アルミ板 A1100P シルバー塗装(裏面導通処理)
6 下カバー 1 アルミ板 A1100P シルバー塗装(裏面導通処理)
7 ゴム足 / アルミ足 4 TPE(エラストマ)/ アルミ ブラック(ゴム足)・アルマイト(アルミ足)
8 EMCシールドガスケット 16 導電性繊維(UL94V-0) メタリックグレー
外観寸法図 ■ 下記図面は代表共通図です。
各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。
■ ゴム足/アルミ足が選択可能です。
ゴム足/アルミ足は高さサイズが異なります。
ゴム足
H
アルミ足
W D
▪ シールドガスケットは、側板の溝・フレームの溝・コーナーブロックの溝に貼り付けて取付て下さい。
側板への取付 フレームへの取付 コーナーブロックへの取付
オプション部品(別売)
専用シャーシ エラストマ取手 チルトレッグ シールドファンフィルター
AUCシリーズ P6-31 FM200 P14-19 TLWシリーズ P14-17 EMFシリーズ P14-58
6-12
8.5
10.5 10.5 8.5
