低価格型 屋外通信ボックス OBシリーズ

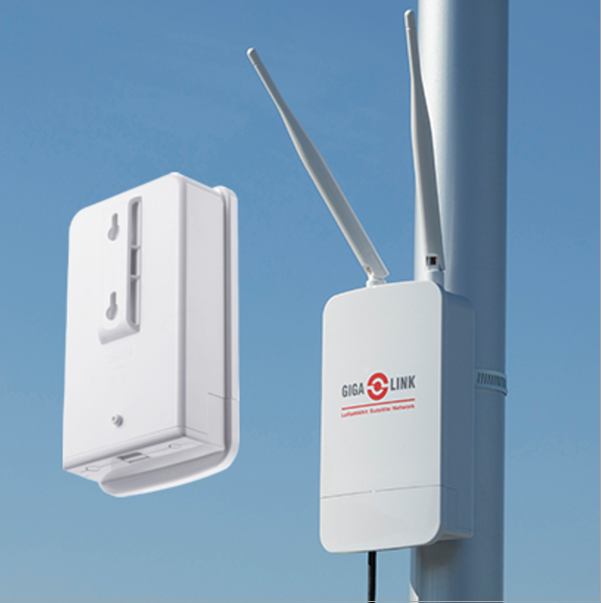

低価格型 屋外通信ボックス 防雨型で量産機器に適した新構造ボックス OB SERIES 低価格の理由 1. ガスケット（パッキン）無しで雨が防げる構造 - ガスケットコストの削減 2. ポール/電柱取付・壁掛ブラケットが一体構造 - 別売ブラケット購入が不要 降雨が入らないフード型構造 バンド通し穴と、壁掛穴が一体となったブラケット 本体がフード型構造をしており、ガスケット（パッキン）無しで降雨が ポール/電柱取付バンドを通す横穴と、壁掛用ダルマ穴が両方付いたブラ 防げる構造です。 ケットが裏面に一体構造で付いており、現場ですぐに取付が可能です。 雨 水 降雨の影響を受けない空間 紫外線劣化・変色がしにくいASA樹脂製 耐候性に優れ、紫外線による劣化・変色がしにくいASA樹脂製です。 本体 日光の当たる屋外設置の通信機器に最適です。 基板トレイ カバー カバー/トレイの合せ目に僅か な隙間がありますので、内圧調 整ベントの使用は必要はありま 空気 せん。 3 -7

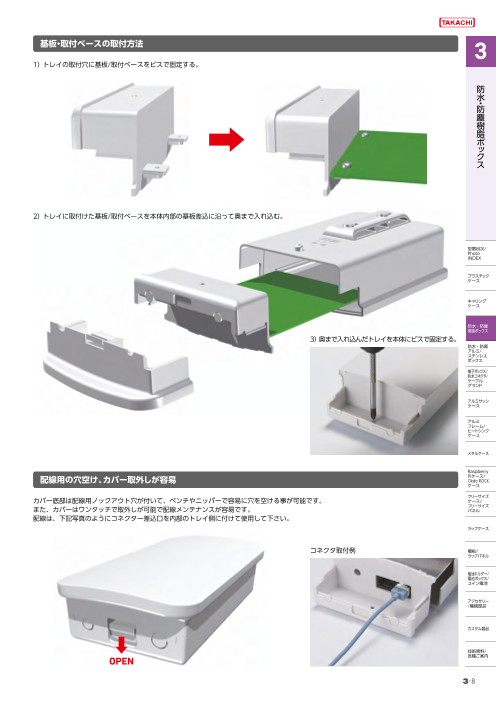

基板・取付ベースの取付方法 1） トレイの取付穴に基板/取付ベースをビスで固定する。 防 水・防 塵 樹 脂 ボ ッ ク ス 2） トレイに取付けた基板/取付ベースを本体内部の基板差込に沿って奥まで入れ込む。 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 3） 奥まで入れ込んだトレイを本体にビスで固定する。 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry 配線用の穴空け、カバー取外しが容易 Piケース/ Okdo ROCK ケース フリーサイズ カバー底部は配線用ノックアウト穴が付いて、ペンチやニッパーで容易に穴を空ける事が可能です。 ケース/ また、カバーはワンタッチで取外しが可能で配線メンテナンスが容易です。 フリーサイズ パネル 配線は、下記写真のようにコネクター差込口を内部のトレイ側に付けて使用して下さい。 ラックケース コネクタ取付例 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 OPEN 3 -8

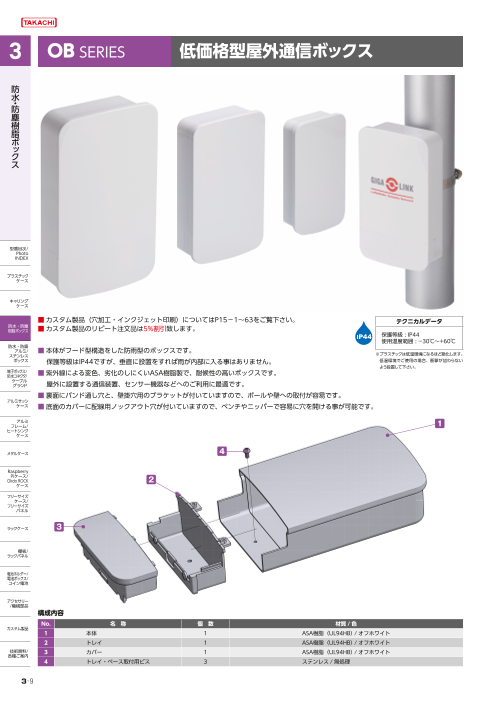

OB SERIES 低価格型屋外通信ボックス 防 水・防 塵 樹 脂 ボ ッ ク ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ■ カスタム製品（穴加工・インクジェット印刷）についてはP15−1～63をご覧下さい。 テクニカルデータ 防水・防塵 樹脂ボックス ■ カスタム製品のリピート注文品は5%割引致します。 保護等級 : IP44 使用温度範囲 : −30℃～＋60℃ 防水・防塵 アルミ/ ■ 本体がフード型構造をした防雨型のボックスです。 ステンレス ※プ ラスチックは低温環境になるほど脆化します。 ボックス 保護等級はIP44ですが、垂直に設置をすれば雨が内部に入る事はありません。 低温環境でご使用の場合、衝撃が加わらない よう設置して下さい。 端子ボックス/ 防水コネクタ/ ■ 紫外線による変色、劣化のしにくいASA樹脂製で、耐候性の高いボックスです。 ケーブル グランド 屋外に設置する通信装置、センサー機器などへのご利用に最適です。 ■ 裏面にバンド通し穴と、壁掛穴用のブラケットが付いていますので、ポールや壁への取付が容易です。 アルミサッシ ケース ■ 底面のカバーに配線用ノックアウト穴が付いていますので、ペンチやニッパーで容易に穴を開ける事が可能です。 アルミ フレーム/ 1 ヒートシンク ケース メタルケース 4 Raspberry Piケース/ Okdo ROCK 2 ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 3 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 構成内容 No. 名　称 個　数 材質 /色 カスタム製品 1 本体　　　　　　　　　　 1 ASA樹脂（UL94HB）/ オフホワイト 2 トレイ　　　　　　　　　 1 ASA樹脂（UL94HB）/ オフホワイト 技術資料/ 3 カバー　　　　　　　　　 1 ASA樹脂（UL94HB）/ オフホワイト 各種ご案内 4 トレイ・ベース取付用ビス 3 ステンレス / 無処理 3 -9

▪ 各型番の詳細はホームページよりCAD図・PDF図、 製品使用例 3DCADデータをダウンロードしてご確認下さい。 Arsprout Air Airノード 写真提供 アルスプラウト株式会社様 防 水・防 塵 樹 脂 ボ ッ ク ス 型番・寸法・標準価格 外形寸法 型　番 ノックアウト穴 標準価格（税別） W D H OB 8-14-4W 75 140 35 5.6φ×1箇所 ・ 7.2φ×1箇所 740 OB10-17-5W 100 170 45 5.6φ×1箇所 ・ 7.2φ×1箇所 930 型番目次/ Photo OB13-21-6W 125 210 55 7φ×1箇所 ・ 10φ×1箇所 1,380 INDEX オプション部品（別売） プラスチック ケース キャリング ケース ポール取付バンド SNBシリーズ・PKBシリーズ P3−104～106 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ OBP SERIES 取付ベース ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ■ 材質 / 表面処理：A1050P / 無処理 ■ OBシリーズ専用のアルミ製取付ベースです。 ■ 取付ベースの穴加工、クリンチングスペーサー加工も承ります。 ラックケース ■ 通信モジュール、センサー、端子台などの部品を取付けてご利用下さい。 詳細はカタログP15−13～16、P15−51～58をご覧下さい。 棚板/ ラックパネル 電池ホルダー/ 型番・寸法・標準価格 電池ボックス/ コイン電池 型　番 W D 適合機種 自重（ｇ） 標準価格（税別） OBP8-14 61.8 85 OB 8-14-4W 22.5 580 アクセサリー OBP10-17 87.1 115 OB10-17-5W 40 710 /機構部品 OBP13-21 110.5 135 OB13-21-6W 61 870 カスタム製品 技術資料/ 各種ご案内 ▪ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 3 -10

オプション部品 SCT SERIES ステンレス結束バンド 防 水・防 塵 樹 脂 ボ ッ ク ス 1 2 ■ 耐食性に優れたステンレス製（SUS304）の結束バンドです。 ■ セルフロック金具の為、取付が簡単です。（1回使い切りタイプです。） 型番目次/ Photo ■ ケーブルの結束、ポールや電柱へ固定する等の際にご利用いただけます。 INDEX L プラスチック ■ 簡易的な固定等にご利用下さい。 ケース ■ 固定の際は端面で怪我をしないよう手袋等を着用して下さい。 キャリング ケース 構成内容 No. 名　称 個 数 材　質 表面処理 防水・防塵 1 締付け金具 1 ステンレス（SUS304） 磨き処理 樹脂ボックス 2 バンド　　 1 ステンレス（SUS304） 磨き処理 防水・防塵 アルミ/ 型番・寸法・標準価格 ステンレス ボックス 型　番 W L t 入　数 標準価格（税別） / 袋 端子ボックス/ SCT 4.6- 100 4.6 100 0.25 10 / 袋 260 防水コネクタ/ ケーブル SCT 4.6- 150 4.6 150 0.25 10 / 袋 300 グランド SCT 4.6- 200 4.6 200 0.25 10 / 袋 310 SCT 4.6- 300 4.6 300 0.25 10 / 袋 360 アルミサッシ ケース SCT 4.6- 500 4.6 500 0.25 2 / 袋 160 SCT 4.6-1000 4.6 1,000 0.25 2 / 袋 220 アルミ フレーム/ SCT 4.6-1500 4.6 1,500 0.25 2 / 袋 300 ヒートシンク ケース SCT 7.9- 100 7.9 100 0.25 10 / 袋 360 SCT 7.9- 150 7.9 150 0.25 10 / 袋 400 メタルケース SCT 7.9- 200 7.9 200 0.25 10 / 袋 430 SCT 7.9- 300 7.9 300 0.25 10 / 袋 520 Raspberry SCT 7.9- 500 7.9 500 0.25 2 / 袋 190 Piケース/ Okdo ROCK SCT 7.9-1000 7.9 1,000 0.25 2 / 袋 280 ケース SCT 7.9-1500 7.9 1,500 0.25 2 / 袋 370 フリーサイズ ケース/ フリーサイズ パネル ラックケース G3388 ステンレス結束バンド締付工具 棚板/ ラックパネル ■ ステンレス結束バンドの締付、切断をする専用工具です。 ※カットした端面で怪我をしないよう注意して下さい。 電池ホルダー/ 電池ボックス/ コイン電池 使用方法はこちら アクセサリー /機構部品 拡大 カスタム製品 型番・標準価格 技術資料/ 型　番 標準価格（税別） 各種ご案内 注意事項　締付工具はRoHS規制対象外製品です。 G3388 15,800 3-105 t w

SNB SERIES ネジ式ステンレスバンド 防 水・防 塵 樹 脂 ボ ッ ク ス 19 1 型番目次/ 2 Photo INDEX ■ 耐食性に優れたステンレス製（SUS304）のバンドです。 12.7 ■ ネジで締め付けるので確実に取付ることが出来ます。 プラスチック ケース ■ 締め付け工具はボックスドライバー（ナットドライバー）の№8が推奨です。 マイナスドライバーも使用可能です。 キャリング ケース φ径 防水・防塵 構成内容 樹脂ボックス No. 名　称 個 数 材　質 表面処理 防水・防塵 1 締付け金具 1 ステンレス（SUS304） 磨き処理 アルミ/ ステンレス 2 バンド　　 1 ステンレス（SUS304） 磨き処理 ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド 型番・寸法・標準価格 アルミサッシ 型　番 Φ径（mm） W t 締付トルク ケース N・m 自重（g） 入　数 標準価格 （税別） / 袋 SNB 52- 76 52　～　 76 12.7 0.6 0.7～1.0 27.5 1 / 袋 180 アルミ フレーム/ SNB 72- 95 72　～　 95 12.7 0.6 0.7～1.0 30 1 / 袋 190 ヒートシンク ケース SNB 91-114 91　～　114 12.7 0.6 0.7～1.0 34.5 1 / 袋 220 SNB105-127 105　～　127 12.7 0.6 0.7～1.0 37.5 1 / 袋 220 メタルケース SNB117-140 117　～　140 12.7 0.6 0.7～1.0 39.5 1 / 袋 240 SNB130-153 130　～　153 12.7 0.6 0.7～1.0 41.5 1 / 袋 240 Raspberry SNB142-165 142　～　165 12.7 0.6 0.7～1.0 43.5 1 / 袋 250 Piケース/ Okdo ROCK SNB155-178 155　～　178 12.7 0.6 0.7～1.0 46.5 1 / 袋 250 ケース SNB168-191 168　～　191 12.7 0.6 0.7～1.0 49 1 / 袋 270 フリーサイズ ケース/ SNB181-204 181　～　204 12.7 0.6 0.7～1.0 51 1 / 袋 280 フリーサイズ パネル SNB194-217 194　～　217 12.7 0.6 0.7～1.0 52.5 1 / 袋 280 SNB207-230 207　～　230 12.7 0.6 0.7～1.0 57 1 / 袋 300 ラックケース SNB220-243 220　～　243 12.7 0.6 0.7～1.0 59.5 1 / 袋 300 SNB233-256 233　～　256 12.7 0.6 0.7～1.0 62.5 1 / 袋 330 SNB246-269 246　～　269 12.7 0.6 0.7～1.0 64 1 / 袋 330 棚板/ ラックパネル SNB259-282 259　～　282 12.7 0.6 0.7～1.0 67.5 1 / 袋 340 SNB272-295 272　～　295 12.7 0.6 0.7～1.0 70 1 / 袋 350 電池ホルダー/ SNB285-308 285　～　308 12.7 0.6 0.7～1.0 71 1 / 袋 380 電池ボックス/ コイン電池 ■ トルク値は使用条件により異なりますので参考値としていただき、必ずトルクテストを行ってからご使用下さい。 アクセサリー /機構部品 対応ポール取付金具、ブラケット カスタム製品 型　番 必要個数 SSK-S1 SSK-160 SSK-170 SSK-200 SSK-210 SSK-250 SSKシリーズ 2本 SSK-280 SSK-300 SSK-350 SSK-400 SSK-530 技術資料/ 各種ご案内 WGMBシリーズ WGMB-1W 1本 3-104

オプション部品 PKB SERIES ポール固定用ベルト 防 水・防 塵 樹 脂 ボ PKB−10PM、10P PKB−10S、20S ッ ク ス ■ 小型の樹脂ベルトPKB-10PMはφ25からφ60のポールに取付可能です。その他のベルトはφ60からφ400の電柱に取付可能です。 ■ ポール・電柱に取付ける為のベルトです。1回使い切りタイプです。 ■ 締付け力の強いステンレス製と、取付の簡単な樹脂製の2タイプを用意しています。 外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 型番目次/ PKB-10PM、10P D Photo バンド長さ INDEX 使用方法はこちら プラスチック ケース 樹脂留具 樹脂バンド キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス (49.5) 1500 ボックス PKB-10S 端子ボックス/ 防水コネクタ/ ケーブル グランド 締付け金具 ステンレスバンド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース PKB-20S (49.5) 1500 Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ 締付け金具 ステンレスバンド フリーサイズ パネル ラックケース 棚板/ ラックパネル 構成内容 名　称 個　数 材　質 色 /表面処理 電池ホルダー/ 電池ボックス/ 締付け金具 / 樹脂留具 2 ステンレス SUS304 / POM樹脂 バレル研磨 / 黒色 コイン電池 バンド　　　　　　　 2 ステンレス SUS430 / PET樹脂 BA仕上げ / グレー アクセサリー /機構部品 型番・寸法・標準価格 型 番 W D H バンド長さ 引張り強さ（水平） 自重（g） 入　数 標準価格（税別）/袋 カスタム製品 PKB-10PM 23 24 11 500㎜ 0.8ｋN 14 2 / 袋 ▲ 780 PKB-10P 23 40 11 1500㎜ 1.3ｋN 31.8 2 / 袋 ▲ 910 PKB-10S ─ ─ ─ 1500㎜ 1.4ｋN 101.6 2 / 袋 ▲ 840 技術資料/ 各種ご案内 PKB-20S ─ ─ ─ 1500㎜ 2.9ｋＮ 182.2 2 / 袋 ▲1,180 ▲は値上げした製品です。 3-106 12 (27.4) H12 W ００ ００ (16.5) 0.3 20 0.3 10 0.5 10
