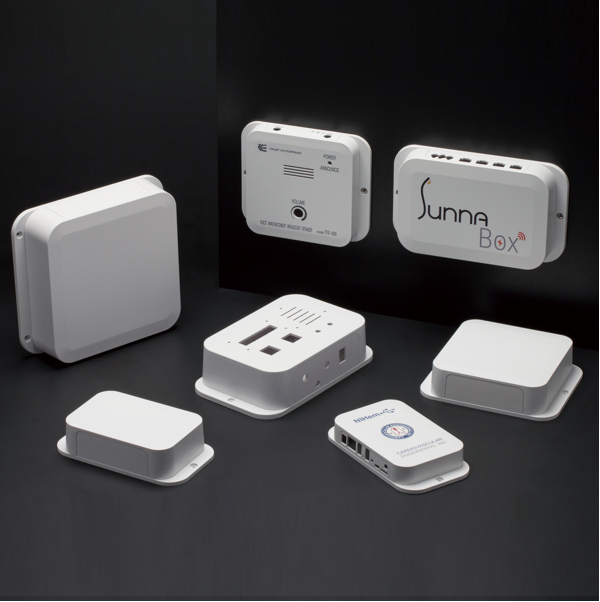

壁付ネットワークケース PFFシリーズ

PFF SERIES 壁付ネットワークケース プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15−1〜63をご覧下さい。 テクニカルデータ アルミサッシ ケース ■ カスタム製品のリピート注文品は5%割引致します。 使用温度範囲：−10℃〜＋60℃ アルミ フレーム/ 1 ヒートシンク ケース ■ フランジ足付で壁面取付に最適なケースです。 メタルケース ■ パネル面に段差が無いフラットデザインです。 Raspberry ■ 全30サイズからご選択いただけます。 Piケース/ Okdo ROCK ■ 無線LAN・Wi-Fiアクセスポイント・HUBボックス・コントローラー ケース などにご利用いただけます。 フリーサイズ ケース/ フリーサイズ パネル ラックケース 4 棚板/ ラックパネル 3 電池ホルダー/ 電池ボックス/ コイン電池 2 アクセサリー /機構部品 構成内容 No. 名　称 個　数 材　質 色 / 表面処理 カスタム製品 1 カバー 1 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト / シボ 2 フランジ付ベース 1 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト / シボ 技術資料/ 3 パネル 2 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト / シボ 各種ご案内 4 取付ビス（ナベタッピング） 4 鉄 ニッケルメッキ　　 1 -81

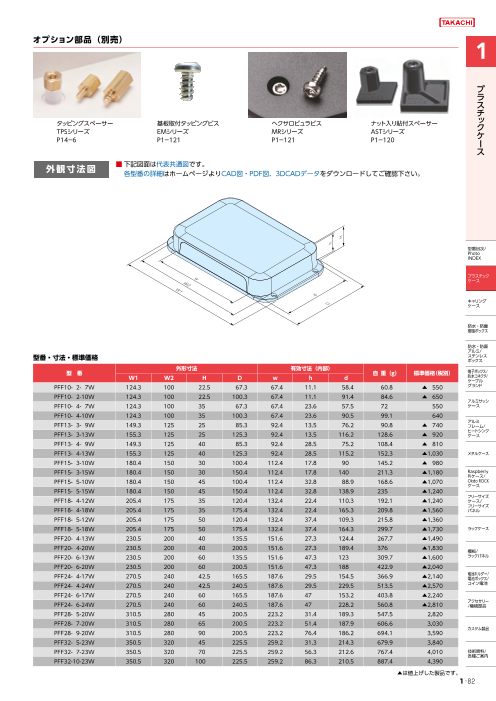

オプション部品（別売） プ ラ ス チ タッピングスペーサー 基板取付タッピングビス ヘクサロビュラビス ナット入り貼付スペーサー ッ TPSシリーズ EMシリーズ MRシリーズ ASTシリーズ ク P14−6 P1−121 P1−121 P1−120 ケ ー ス 外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 型番目次/ Photo INDEX w プラスチック W ケース 2 W1 d D キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ 型番・寸法・標準価格 ステンレス ボックス 外形寸法 有効寸法（内部） 型　番 自 重 （g） 標準価格（税別） 端子ボックス/ W1 W2 H D w h d 防水コネクタ/ ケーブル PFF10- 2- 7W 124.3 100 22.5 67.3 67.4 11.1 58.4 60.8 ▲ 550 グランド PFF10- 2-10W 124.3 100 22.5 100.3 67.4 11.1 91.4 84.6 ▲ 650 アルミサッシ PFF10- 4- 7W 124.3 100 35 67.3 67.4 23.6 57.5 72 　 550 ケース PFF10- 4-10W 124.3 100 35 100.3 67.4 23.6 90.5 99.1 　 640 アルミ PFF13- 3- 9W 149.3 125 25 85.3 92.4 13.5 76.2 90.8 ▲ 740 フレーム/ ヒートシンク PFF13- 3-13W 155.3 125 25 125.3 92.4 13.5 116.2 128.6 ▲ 920 ケース PFF13- 4- 9W 149.3 125 40 85.3 92.4 28.5 75.2 108.4 ▲ 810 PFF13- 4-13W 155.3 125 40 125.3 92.4 28.5 115.2 152.3 ▲1,030 メタルケース PFF15- 3-10W 180.4 150 30 100.4 112.4 17.8 90 145.2 ▲ 980 PFF15- 3-15W 180.4 150 30 150.4 112.4 17.8 140 211.3 ▲1,180 Raspberry Piケース/ PFF15- 5-10W 180.4 150 45 100.4 112.4 32.8 88.9 168.6 ▲1,070 Okdo ROCK ケース PFF15- 5-15W 180.4 150 45 150.4 112.4 32.8 138.9 235 ▲1,240 フリーサイズ PFF18- 4-12W 205.4 175 35 120.4 132.4 22.4 110.3 192.1 ▲1,240 ケース/ フリーサイズ PFF18- 4-18W 205.4 175 35 175.4 132.4 22.4 165.3 209.8 ▲1,560 パネル PFF18- 5-12W 205.4 175 50 120.4 132.4 37.4 109.3 215.8 ▲1,360 PFF18- 5-18W 205.4 175 50 175.4 132.4 37.4 164.3 299.7 ▲1,730 ラックケース PFF20- 4-13W 230.5 200 40 135.5 151.6 27.3 124.4 267.7 ▲1,490 PFF20- 4-20W 230.5 200 40 200.5 151.6 27.3 189.4 376 ▲1,830 棚板/ PFF20- 6-13W 230.5 200 60 135.5 151.6 47.3 123 309.7 ▲1,600 ラックパネル PFF20- 6-20W 230.5 200 60 200.5 151.6 47.3 188 422.9 ▲2,040 PFF24- 4-17W 270.5 240 42.5 165.5 187.6 29.5 154.5 366.9 ▲2,140 電池ホルダー/ 電池ボックス/ PFF24- 4-24W 270.5 240 42.5 240.5 187.6 29.5 229.5 513.5 ▲2,570 コイン電池 PFF24- 6-17W 270.5 240 60 165.5 187.6 47 153.2 403.8 ▲2,240 PFF24- 6-24W 270.5 240 60 240.5 187.6 47 228.2 560.8 ▲2,810 アクセサリー /機構部品 PFF28- 5-20W 310.5 280 45 200.5 223.2 31.4 189.3 547.5 　2,820 PFF28- 7-20W 310.5 280 65 200.5 223.2 51.4 187.9 606.6 　3,030 カスタム製品 PFF28- 9-20W 310.5 280 90 200.5 223.2 76.4 186.2 694.1 　3,590 PFF32- 5-23W 350.5 320 45 225.5 259.2 31.3 214.3 679.9 　3,840 PFF32- 7-23W 350.5 320 70 225.5 259.2 56.3 212.6 767.4 　4,010 技術資料/ 各種ご案内 PFF32-10-23W 350.5 320 100 225.5 259.2 86.3 210.5 887.4 　4,390 ▲は値上げした製品です。 1 -82 h H

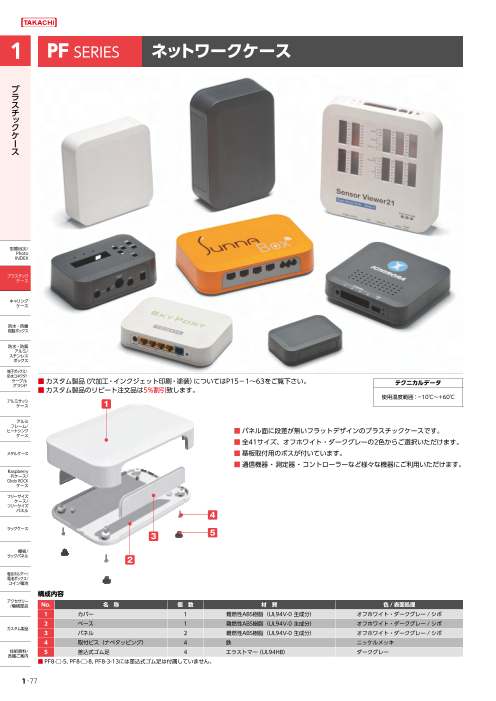

PF SERIES ネットワークケース プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15−1〜63をご覧下さい。 グランド テクニカルデータ ■ カスタム製品のリピート注文品は5%割引致します。 使用温度範囲：−10℃〜＋60℃ アルミサッシ ケース 1 アルミ フレーム/ ヒートシンク ■ パネル面に段差が無いフラットデザインのプラスチックケースです。 ケース ■ 全41サイズ、オフホワイト・ダークグレーの2色からご選択いただけます。 メタルケース ■ 基板取付用のボスが付いています。 ■ 通信機器 ・ 測定器 ・ コントローラーなど様々な機器にご利用いただけます。 Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル 4 ラックケース 3 5 棚板/ ラックパネル 2 電池ホルダー/ 電池ボックス/ コイン電池 構成内容 アクセサリー /機構部品 No. 名　称 個　数 材　質 色 / 表面処理 1 カバー 1 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト・ダークグレー / シボ 2 ベース 1 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト・ダークグレー / シボ カスタム製品 3 パネル 2 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト・ダークグレー / シボ 4 取付ビス（ナベタッピング） 4 鉄 ニッケルメッキ　　　　　　　　　 技術資料/ 5 差込式ゴム足 4 エラストマー（UL94HB） ダークグレー　　　　　　　　　　 各種ご案内 ■ PF8-□-5, PF8-□-8, PF8-3-13には差込式ゴム足は付属していません。 1 -77

オプション部品（別売） プ ラ ス 埋込電池ボックス タッピングスペーサー 基板取付タッピングビス 壁掛けブラケット チ BCシリーズ TPSシリーズ EM−2.3 WMシリーズ ッ P13−21〜22 P14−6 P1−121 P14−29 ク ケ 外観寸法図 ■ 下記図面は代表共通図です。 ー 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ス w w W W d d d w w d D D W W D D 型番目次/ 型番・寸法・標準価格 Photo INDEX 型　番 外形寸法 有効寸法（内部） 自 重 （g） 標準価格（税別） ● オフホワイト ● ダークグレー W H D w h d プラスチック PF 8- 2- 5W PF 8- 2- 5D 80 22.5 50 55.5 13.5 42.8 36.2 ▲ 350 ケース PF 8- 2- 8W PF 8- 2- 8D 80 22.5 80 55.5 13.5 72.8 53.3 ▲ 450 PF 8- 3- 5W PF 8- 3- 5D 80 30 50 55.5 21 42.3 41.6 ▲ 390 キャリング ケース PF 8- 3- 8W PF 8- 3- 8D 80 30 80 55.5 21 72.3 60.1 ▲ 470 PF 8- 3-13W PF 8- 3-13D 80 30 125 55.5 21 117.3 87.3 ▲ 700 防水・防塵 PF10- 2- 7W PF10- 2- 7D 100 22.5 67 67.4 11.1 58.4 60 ▲ 590 樹脂ボックス PF10- 2-10W PF10- 2-10D 100 22.5 100 67.4 11.1 91.4 82.9 ▲ 680 PF10- 2-15W PF10- 2-15D 100 22.5 150 67.4 11.1 141.4 120.2 ▲ 900 防水・防塵 アルミ/ PF10- 4- 7W PF10- 4- 7D 100 35 67 67.4 23.6 57.5 65 ▲ 630 ステンレス ボックス PF10- 4-10W PF10- 4-10D 100 35 100 67.4 23.6 90.5 97.1 ▲ 740 端子ボックス/ PF10- 4-15W PF10- 4-15D 100 35 150 67.4 23.6 140.5 132.6 ▲ 970 防水コネクタ/ ケーブル PF10- 6-15W PF10- 6-15D 100 55 150 67.4 43.6 139.1 169.1 ▲1,120 グランド PF13- 3- 9W PF13- 3- 9D 125 25 85 92.4 13.5 76.2 90.8 ▲ 780 アルミサッシ PF13- 3-13W PF13- 3-13D 125 25 125 92.4 13.5 116.2 127.5 ▲ 970 ケース PF13- 3-19W PF13- 3-19D 125 25 190 92.4 13.5 181.2 186.8 ▲1,220 アルミ PF13- 4- 9W PF13- 4- 9D 125 40 85 92.4 28.5 75.2 108.4 ▲ 710 フレーム/ ヒートシンク PF13- 4-13W PF13- 4-13D 125 40 125 92.4 28.5 115.2 151.4 ▲1,050 ケース PF13- 4-19W PF13- 4-19D 125 40 190 92.4 28.5 180.2 214.9 ▲1,370 PF13- 6-19W PF13- 6-19D 125 60 190 92.4 48.5 178.8 250.4 ▲1,550 メタルケース PF15- 3-10W PF15- 3-10D 150 30 100 112.4 17.8 90 145.5 ▲ 810 PF15- 3-15W PF15- 3-15D 150 30 150 112.4 17.8 140 207.5 ▲1,140 Raspberry Piケース/ PF15- 5-10W PF15- 5-10D 150 45 100 112.4 32.8 88.9 166 ▲1,030 Okdo ROCK ケース PF15- 5-15W PF15- 5-15D 150 45 150 112.4 32.8 138.9 233.5 ▲1,240 フリーサイズ PF18- 4-12W PF18- 4-12D 175 35 120 132.4 22.4 110.3 188.7 ▲1,270 ケース/ フリーサイズ PF18- 4-18W PF18- 4-18D 175 35 175 132.4 22.4 165.3 266.8 ▲1,620 パネル PF18- 5-12W PF18- 5-12D 175 50 120 132.4 37.4 109.3 213.6 ▲1,390 PF18- 5-18W PF18- 5-18D 175 50 175 132.4 37.4 164.3 302.1 ▲1,780 ラックケース PF20- 4-13W PF20- 4-13D 200 40 135 151.6 27.3 124.4 264 ▲1,430 PF20- 4-20W PF20- 4-20D 200 40 200 151.6 27.3 189.4 368.5 ▲1,790 棚板/ PF20- 6-13W PF20- 6-13D 200 60 135 151.6 47.3 123 302.5 ▲1,590 ラックパネル PF20- 6-20W PF20- 6-20D 200 60 200 151.6 47.3 188 417 ▲2,010 PF24- 4-17W PF24- 4-17D 240 42.5 165 187.6 29.5 154.5 370.4 ▲2,180 電池ホルダー/ 電池ボックス/ PF24- 4-24W PF24- 4-24D 240 42.5 240 187.6 29.5 229.5 521.4 ▲2,730 コイン電池 PF24- 6-17W PF24- 6-17D 240 60 165 187.6 47 153.2 408.8 ▲2,350 PF24- 6-24W PF24- 6-24D 240 60 240 187.6 47 228.2 568.7 ▲2,840 アクセサリー /機構部品 PF28- 5-20W PF28- 5-20D 280 45 200 223.6 31.4 189.3 564.1 ▲2,860 PF28- 7-20W PF28- 7-20D 280 65 200 223.6 51.4 187.9 618.4 ▲3,080 カスタム製品 PF28- 9-20W PF28- 9-20D 280 90 200 223.6 76.4 186.2 709.2 ▲3,620 PF32- 5-23W PF32- 5-23D 320 45 225 259.6 31.3 214.3 697.1 ▲3,870 PF32- 7-23W PF32- 7-23D 320 70 225 259.6 56.3 212.6 782.1 ▲4,000 技術資料/ 各種ご案内 PF32-10-23W PF32-10-23D 320 100 225 259.6 86.3 210.5 899.8 ▲4,410 ※ H寸法にゴム足高さは含まれていません。（ゴム足高さ＋2mm） ▲は値上げした製品です。 1 -78 H ｈ H ｈ H h H h

PFE SERIES シールドプラスチックケース プ ラ ス 1 3 チ ッ ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ 4 5 2 ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15−1〜63をご覧下さい。 グランド テクニカルデータ ■ カスタム製品のリピート注文品は5%割引致します。 使用温度範囲：−10℃〜＋60℃ アルミサッシ ケース ■ PFシリーズのケース内側に導電性塗料ドータイト（ニッケルフィラーを混入したアクリル樹脂） アルミ を塗装した電磁シールドケースです。 フレーム/ ヒートシンク ■ パネル面に段差が無いフラットデザインのプラスチックケースです。 ケース ■ 通信機器 ・ 測定器 ・ コントローラーなど様々な機器にご利用いただけます。 メタルケース Raspberry Piケース/ 構成内容 Okdo ROCK ケース No. 名　称 個　数 材　質 色 / 表面処理 導電性塗料 フリーサイズ 1 カバー 1 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト / シボ ドータイト ケース/ フリーサイズ 2 ベース 1 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト / シボ ドータイト パネル 3 パネル 2 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト / シボ ドータイト 4 取付ビス（ナベタッピング） 4 鉄 ニッケルメッキ　　 ─ ラックケース 5 差込式ゴム足 4 エラストマー（UL94HB） ダークグレー　　　 ─ 棚板/ ラックパネル オプション部品（別売） 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 タッピングスペーサー 基板取付タッピングビス ヘクサロビュラビス 壁掛けブラケット 埋込電池ボックス TPSシリーズ　P14−6 EMシリーズ　P1−121 MRシリーズ　P1−121 WMシリーズ　P14−29 BCシリーズ　P13−21〜22 1 -79

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 H W B-B B プ ラ ス チ ッ ク ケ h ー ス A A B A-A 型番目次/ Photo INDEX プラスチック ケース ※ サイズによって基板取付用ボスの数が異なります。 w 　 詳細はCAD図・PDF図・3DCADをご確認下さい。 キャリング ケース 型番・寸法・標準価格 外形寸法 有効寸法（内部） 型　番 付属ビス 自 重 （g） 標準価格（税別） 防水・防塵 W H D w h d 樹脂ボックス PFE13-4- 9W 125 40 85 116 75 34.5 M2.5×8　4本 114 ▲2,020 PFE15-3-10W 150 30 100 142 90 24 M2.5×8　4本 152 ▲2,270 防水・防塵 アルミ/ PFE15-5-15W 150 45 150 141 139 39 M2.5×8　4本 244.5 ▲2,740 ステンレス ボックス PFE20-4-13W 200 40 135 191.5 124.5 34 M3 ×8　4本 274.5 ▲3,470 端子ボックス/ 防水コネクタ/ ※ H寸法にゴム足高さは含まれていません。（ゴム足高さ＋2mm） ▲は値上げした製品です。 ケーブル グランド PFRF SERIES PF・PFEシリーズ用スペアゴム足 アルミサッシ ケース ■ PF・PFEシリーズのゴム足が破損・紛失した際のスペアゴム足です。 アルミ ■ ビス取付穴にはめ込むタイプですので、ケースに穴を開けずに取付けることが出来ます。 フレーム/ ヒートシンク ケース ■ 色移行のしにくいエラストマー製（樹脂系）のゴム足です。 メタルケース a a Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル φb φb 型番・寸法・標準価格 電池ホルダー/ 電池ボックス/ 寸　法 コイン電池 型　番 適合サイズ 材　質 色 入　数 標準価格（税別）/ 袋 a b PF10-2-7,10-2-10,10-2-15,10-4-7,10-4-10,10-4-15 アクセサリー /機構部品 PF10-6-15,13-3-9,13-3-13,13-3-19,13-4-9,13-4-13 PFRF-M2.5D 6.4 10 PF13-4-19,13-6-19,15-3-10,15-3-15,15-5-10,15-5-15 エラストマー ダークグレー 4 / 袋 100 PF18-4-12,18-4-18,18-5-12,18-5-18 PFE13-4-9,15-3-10,15-5-15 カスタム製品 PF20-4-13,20-4-20,20-6-13,20-6-20,24-4-17 PFRF-M3D 7.2 11 PF24-4-24,24-6-17,24-6-24,28-5-20,28-7-20 PF28-9-20,32-5-23,32-7-23,32-10-23 エラストマー ダークグレー 4 / 袋 110 技術資料/ 各種ご案内 PFE20-4-13 1 -80 D 2 5.5 2 5.5 d

TWF SERIES フランジ足付難燃性プラスチックケース プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15−1〜63をご覧下さい。 テクニカルデータ アルミ/ ステンレス ■ カスタム製品のリピート注文品は5%割引致します。 ボックス 使用温度範囲：−10℃〜＋60℃ 端子ボックス/ 1 防水コネクタ/ ケーブル グランド アルミサッシ ケース ■ フランジ足付の為、壁面設置が容易です。 ■ 全23サイズ、オフホワイト・ダークグレーの2色からご選択いただけます。 アルミ フレーム/ ヒートシンク ■ 基板取付用のボスが付いています。 ケース ■ 測定器・通信機器・コントローラーなど様々な機器にご利用いただけます。 メタルケース 3 Raspberry Piケース/ Okdo ROCK ケース 2 フリーサイズ ケース/ フリーサイズ 構成内容 パネル No. 名　称 個　数 材　質 色 / 表面処理 1 カバー 1 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト・ダークグレー / シボ ラックケース 2 フランジ付ベース 1 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト・ダークグレー / シボ 3 取付ビス（丸皿タッピング） 4（TWF4-2-5のみ 2 ） 鉄 ニッケルメッキ・三価黒クロメート 棚板/ ラックパネル オプション部品（別売） 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 タッピングスペーサー 基板取付タッピングビス ヘクサロビュラビス 技術資料/ 各種ご案内 TPSシリーズ EM-2.3 MRシリーズ P14−6 P1−121 P1−121 1 -95

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 プ ラ ス H チ h ッ ク ケ ー ス d D2 D1 w W 色仕様 色記号 カバー フランジ 取付ビス Wタイプ オフホワイト オフホワイト ニッケルメッキ　 型番目次/ Photo Dタイプ ダークグレー ダークグレー 三価黒クロメート INDEX 型番・寸法・標準価格 プラスチック ケース 型 番 外形寸法 有効寸法（内部） 付属取付ビス 自 重 （g） 標準価格（税別） ● オフホワイト ●ダークグレー Ｗ Ｈ D1 D2 ｗ ｈ d キャリング TWF 4-2- 5W TWF 4-2- 5D 35.4 22 70.4 50 27.2 13.2 32.4 M2.6×12 2本 19.7 ▲ 250 ケース TWF 5-2- 5W TWF 5-2- 5D 50.4 17 70.4 50 42.7 8 31.9 M2.6×12 4本 21.5 ▲ 250 TWF 5-2- 7W TWF 5-2- 7D 50.4 17 90.4 70 43.1 8 52.9 M2.6×12 4本 29 ▲ 270 防水・防塵 樹脂ボックス TWF 5-3- 5W TWF 5-3- 5D 50.4 27 70.4 50 42.7 18 31.9 M2.6×12 4本 26.5 ▲ 270 TWF 5-3- 7W TWF 5-3- 7D 50.4 29.5 90.4 70 43.1 20.5 52.9 M2.6×12 4本 36 ▲ 310 防水・防塵 アルミ/ TWF 5-3- 9W TWF 5-3- 9D 45.6 27.5 111 90 37.2 17.5 70.4 M2.6×12 4本 43 ▲ 340 ステンレス ボックス TWF 5-4- 7W TWF 5-4- 7D 50.4 42 90.4 70 42.5 33 52.9 M2.6×12 4本 43.5 ▲ 350 端子ボックス/ TWF 7-2-11W TWF 7-2-11D 70.6 20.5 127 105 61.4 10.5 83 M2.6×12 4本 66.5 ▲ 410 防水コネクタ/ ケーブル TWF 7-3-13W TWF 7-3-13D 65.5 25.5 150 130 57.7 14.2 105 M3 ×16 4本 87 ▲ 510 グランド TWF 7-4-11W TWF 7-4-11D 70.6 35.5 127 105 61.4 25.5 83 M2.6×12 4本 82 ▲ 510 TWF 7-5-11W TWF 7-5-11D 70.6 50.5 127 105 61.1 40.5 83 M2.6×12 4本 96.5 ▲ 580 アルミサッシ ケース TWF 7-5-13W TWF 7-5-13D 65.5 50 150 130 55.9 38.7 105 M3 ×16 4本 114 ▲ 630 TWF 8-2- 8W TWF 8-2- 8D 80.6 23.5 100.6 80 71.5 13.5 59 M2.6×12 4本 62 ▲ 410 アルミ フレーム/ TWF 8-4- 8W TWF 8-4- 8D 80.6 43.5 100.6 80 71.5 33.5 59 M2.6×12 4本 82 ▲ 500 ヒートシンク ケース TWF 9-4-17W TWF 9-4-17D 86 35 190 170 76.5 23.7 143 M3 ×16 4本 150 ▲ 810 TWF 9-6-17W TWF 9-6-17D 86 60 190 170 75.7 48.7 143 M3 ×16 4本 184 ▲ 930 メタルケース TWF11-5-22W TWF11-5-22D 110.3 45 250.6 220 100.8 33.7 191 M3 ×16 4本 250 ▲1,180 TWF11-8-22W TWF11-8-22D 110.3 75 250.6 220 99.3 63.7 191 M3 ×16 4本 303 ▲1,360 Raspberry TWF13-3-13W TWF13-3-13D 125.6 25 155.6 125 114.5 13.7 100 M3 ×16 4本 155 ▲ 840 Piケース/ Okdo ROCK TWF13-3-18W TWF13-3-18D 125.6 25 205.6 175 114.5 13.7 148 M3 ×16 4本 199 ▲1,030 ケース TWF13-5-13W TWF13-5-13D 125.6 45 155.6 125 114.5 33.7 100 M3 ×16 4本 189 ▲ 990 フリーサイズ ケース/ TWF13-5-18W TWF13-5-18D 125.6 45 205.6 175 114.5 33.7 148 M3 ×16 4本 242 ▲1,220 フリーサイズ パネル TWF13-7-18W TWF13-7-18D 125.6 65 205.6 175 114.2 53.7 148 M3 ×16 4本 281 ▲1,420 ▲は値上げした製品です。 ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 1 -96

CBS SERIES 差込型コードブッシュ ア ク セ サ リ ー ／ 機 構 部 品 製品使用例 型番目次/ Photo INDEX プラスチック ケース キャリング ケース SICシリーズに取付 EXシリーズに取付 防水・防塵 樹脂ボックス ■ 電線を曲げ等から保護するコードブッシュです。（抜け防止構造ではありません） テクニカルデータ 防水・防塵 アルミ/ ■ 電線形状は平型用と丸型用の2種類をご用意しております。 ステンレス ボックス ■ 筐体・パネルの内部側よりコードブッシュを差込み取付けて下さい。 使用温度範囲：−40℃〜＋100℃ 端子ボックス/ ■ シリコンゴム製なので高い耐熱温度の製品です。 防水コネクタ/ ケーブル グランド ■ 各型番の詳細はホームページよりCAD図・PDF図を アルミサッシ ケース ダウンロードしてご確認下さい。 取付方法 アルミ A フレーム/ ヒートシンク 丸型 平型　CBS3055 ケース B メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ 取付穴径φ フリーサイズ パネル 適合電線 VFF0.75ｘ2 対応板厚mm ラックケース ①取付穴に筐体内部より外側方向に 　コードブッシュを差込み取付けます。 ②電線を最後に通して完了です。 棚板/ ラックパネル 　（先に電線を通すと取付け出来ません） 型番・寸法・標準価格 電池ホルダー/ 電池ボックス/ 型 番 A B C 適合電線 取付穴径 対応板厚 コイン電池 （φ） (mm) 材　質 自重（g） 入　数 標準価格（税別）/袋 ● ブラック ● オフホワイト CBS3055-15B CBS3055-15W 18.5 15 10 VFF0.75x2 7.6〜7.8 1.5〜2.0 シリコンゴム 0.6（1個） 10 / 袋 790 アクセサリー /機構部品 CBS3055-20B CBS3055-20W 19 15 10 VFF0.75x2 7.6〜7.8 2.0〜2.5 シリコンゴム 0.6（1個） 10 / 袋 790 CBS35-15B CBS35-15W 16.5 13 8 φ3.5 5.6〜5.8 1.5〜2.0 シリコンゴム 0.4（1個） 10 / 袋 790 CBS35-20B CBS35-20W 17 13 8 φ3.5 5.6〜5.8 2.0〜2.5 シリコンゴム 0.4（1個） 10 / 袋 790 カスタム製品 CBS45-15B CBS45-15W 18.5 15 9 φ4.5 6.6〜6.8 1.5〜2.0 シリコンゴム 0.5（1個） 10 / 袋 790 CBS45-20B CBS45-20W 19 15 9 φ4.5 6.6〜6.8 2.0〜2.5 シリコンゴム 0.5（1個） 10 / 袋 790 技術資料/ CBS60-15B CBS60-15W 20.5 17 10.5 φ6.0 8.1〜8.3 1.5〜2.0 シリコンゴム 0.7（1個） 10 / 袋 790 各種ご案内 CBS60-20B CBS60-20W 21 17 10.5 φ6.0 8.1〜8.3 2.0〜2.5 シリコンゴム 0.7（1個） 10 / 袋 790 14 -45 φC

EM SERIES 固定用タッピングビス ■ 基板取付ボスに固定する際にご利用下さい。 ■ EM-3-6は基板の板厚が t1.6以上の場合にご使用下さい。 プ ラ ス M チ ッ 型番・寸法・標準価格 ■ 材質 / 表面処理：鉄 / 三価クロメート ク ケ 型　番 M L 適応機種 入　数 標準価格（税別）/ 袋 ー EM-1.6 1.6 4 SMW・CSS・CS ス SIC・SIM・WC・PS（M1.6ボスサイズのみ） 50 / 袋 310 EM-2 2 5 PS・TW・TWN・TWF SIC・SIM・PF・WC・WP（M2ボスサイズのみ） 50 / 袋 250 DRC・WH・LC・LCT・LCS・LCE・PFE WSC（カバー側ボスのみ） EM-2.3 2.3 6 PF・PFF（M2.3ボスサイズのみ） 50 / 袋 250 TW・TWN・TWF（M2.3ボスサイズのみ） WP（M2.3ボスサイズのみ） EM-2.3-8 2.3 8 WSC (ベース側ボスのみ） 50 / 袋 250 EM-2.6 2.6 6 PF・PFF・WP (M2.6ボスサイズのみ) 50 / 袋 250 EM-3 3 5 SU・SS・SS-N・PR・OP 50 / 袋 250 EM-3-6 3 6 TWS・TW・TWN・TWF (M3ボスサイズのみ) 50 / 袋 250 型番目次/ Photo INDEX プラスチック ケース MR SERIES ヘクサロビュラタッピングビス キャリング ケース 皿タッピングビス ナベタッピングビス ヘッド形状（ピンあり） ヘッド形状（ピンなし） 防水・防塵 樹脂ボックス 防水・防塵 ヘクサロビュラ穴番号 アルミ/ ピン ステンレス M M ボックス 端子ボックス/ ＊注：MR1.6-6S、MR2.6-10□、MR3-14□はヘッド 防水コネクタ/ 中心部のピンはありません。 ケーブル グランド ■ 通信機器用の特殊ネジや取外し防止用ネジとしてご利用下さい。 アルミサッシ ケース ■ 締付け、取外しに専用ドライバーが必要になります。 アルミ ■ ヘクサロビュラとは、トルクスネジと同形状のネジでISO規格、JIS規格での名称です。 フレーム/ ヒートシンク 使用例 ■ 樹脂用のタッピングネジです。 ケース メタルケース 型番・寸法・標準価格ラ Raspberry 型　番 M L 穴番号 頭形状 材質 表面処理 適応機種 入　数 標準価格（税別）/ 袋 Piケース/ Okdo ROCK MR1.6- 6S * 1.6 6 T3 ナベ 鉄 ニッケルメッキ　 CSS・CS 20 / 袋 ▲350 ケース MR2.5- 8PS 2.5 8 T8 ナベ 鉄 ニッケルメッキ　 PF・PFE・PFF（M2.5サイズ） 20 / 袋 　220 フリーサイズ ケース/ MR2.6-10S * 2.6 10 T8 皿 鉄 ニッケルメッキ　 TW/TWN 4-2-5・4-2-6・4-2-8・5-2-5・5-2-7・5-3-5・ 20 / 袋 　260 フリーサイズ パネル 5-3-7・5-4-7・8-2-8・8-4-8 MR2.6-10B * 2.6 10 T8 皿 鉄 三価黒クロメート TWF 4-2-5・5-2-5・5-3-5・5-2-7・5-3-7・5-4-7・5-3-9 20 / 袋 　290 ラックケース MR2.6-12PS 2.6 12 T8 ナベ 鉄 ニッケルメッキ　 LCT/LCS/LC 115-F2・F3・145S-F6 20 / 袋 　290 LCT/LCS/LC 115H-F2・F3・M2・9V MR2.6-14PS 2.6 14 T8 ナベ 鉄 ニッケルメッキ　 135・135H-F4・M2・M3・9V 145・145H-F6・M2・M4 20 / 袋 　290 棚板/ ラックパネル 165・165H-M4 TW/TWN7-2-11・7-4-11・7-5-11 電池ホルダー/ TWF7-2-11・7-4-11・7-5-11・8-2-8・8-4-8 電池ボックス/ コイン電池 MR2.6-14S 2.6 14 T8 皿 鉄 ニッケルメッキ　 LCT/LCS115-N・F2・F3 20 / 袋 　290 LC115-N・F2・F3 ・145S-N・F6 LCE115-N アクセサリー /機構部品 LCT/LCS/LC 115H-N・F2・F3・M2・9V 135・135H-N・F4・M2・M3・9V MR2.6-18S 2.6 18 T8 皿 鉄 ニッケルメッキ　 145・145H-N・F6・M2・M4 20 / 袋 　290 カスタム製品 165・165H-N・M4 LCE115H-N・135-N・145H-N・165H-N MR3 - 8PS 3 8 T10 ナベ 鉄 ニッケルメッキ　 PF・PFE・PFF（M3サイズ） 20 / 袋 　280 技術資料/ MR3 -14S * 3 14 T10 皿 鉄 ニッケルメッキ　 20 / 袋 　240 各種ご案内 TW・TWN・TWF（M3サイズ） MR3 -14B * 3 14 T10 皿 鉄 三価黒クロメート 20 / 袋 　240 ▲は値上げした製品です。 1-121 L L L

TPS SERIES タッピングスペーサー ア ク セ サ リ ー ／ ■ ネジ部がタッピング形状で、プラスチックケースのボスにそのまま 機 取付け可能なスペーサーです。 構 ■ M2.3、M2.6、M3、M4用を揃えています。 部 4 L 品 タッピング 2種ミゾなし ℓ 型番・寸法・標準価格 ■ 材質 / 表面処理：真ちゅう / 無処理 型　番 タッピングa ネジb c L ℓ 自重（g） 入　数 標準価格（税別）/ 袋 対応ケース 型番目次/ TPS-M2.3-4 2.3 M2.3 5 4 3 2.8（1個） 4 / 袋 ▲210 Photo TPS-M2.3-5 2.3 M2.3 5 5 3 3.4（1個） 4 / 袋 ▲210 WH・PFE INDEX TPS-M2.3-6 2.3 M2.3 5 6 4 4 （ 1個） 4 / 袋 ▲210 LC・LCE・LCS・LCT TPS-M2.3-7 2.3 M2.3 5 7 5 4.6（1個） 4 / 袋 ▲240 PF・PFF（M2.3ボスサイズのみ） プラスチック ケース TPS-M2.3-8 2.3 M2.3 5 8 6 5.2（1個） 4 / 袋 ▲240 TW・TWN・TWF（M2.3ボスサイズのみ） TPS-M2.3-10 2.3 M2.3 5 10 6 6.6（1個） 4 / 袋 ▲350 WP（M2.3ボスサイズのみ） TPS-M2.3-12 2.3 M2.3 5 12 6 8.1（1個） 4 / 袋 ▲350 キャリング ケース TPS-M2.6-4 2.6 M2.6 5 4 3 2.6（1個） 4 / 袋 ▲350 TPS-M2.6-5 2.6 M2.6 5 5 3 3.3（1個） 4 / 袋 ▲350 PF・PFF（M2.6ボスサイズのみ） TPS-M2.6-7 2.6 M2.6 5 7 5 4.4（1個） 4 / 袋 ▲380 防水・防塵 WP（M2.6ボスサイズのみ） 樹脂ボックス TPS-M2.6-10 2.6 M2.6 5 10 6 6.4（1個） 4 / 袋 ▲380 TPS-M2.6-12 2.6 M2.6 5 12 6 7.9（1個） 4 / 袋 ▲380 防水・防塵 TPS-M3-4 3 M3 5.5 4 3 3.2（1個） 4 / 袋 ▲210 アルミ/ ステンレス TPS-M3-5 3 M3 5.5 5 3 4.2（1個） 4 / 袋 ▲210 ボックス TPS-M3-6 3 M3 5.5 6 4 4.8（1個） 4 / 袋 ▲210 SU・SS・SS-N・PR・OP 端子ボックス/ TPS-M3-7 3 M3 5.5 7 5 5.2（1個） 4 / 袋 ▲240 防水コネクタ/ TPS-M3-8 3 M3 5.5 8 5 6.2（1個） 4 / 袋 ▲240 TWS・TW・TWN・TWF（M3ボスサイズのみ） ケーブル グランド TPS-M3-10 3 M3 5.5 10 6 7.7（1個） 4 / 袋 ▲380 TPS-M3-12 3 M3 5.5 12 6 9.3（1個） 4 / 袋 ▲380 アルミサッシ ケース TPS-M4-6 4 M4 7 6 4 8 （ 1個） 4 / 袋 ▲460 BCAS・BCAP・BCPC・BCPK（M4ボスサイズのみ） TPS-M4-10 4 M4 7 10 6 12.4（1個） 4 / 袋 ▲510 TPS-M4-15 4 M4 7 15 8 18.8（1個） 4 / 袋 ▲570 BCAR・BCPR（M4ボスサイズのみ） アルミ フレーム/ TPS-M4-20 4 M4 7 20 10 26 （ 1個） 4 / 袋 ▲640 SPCP・SPCM ヒートシンク ケース ▲は値上げした製品です。 取付例 メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ■ 奨励ドライバー c寸法 5mm用：VESSEL 4100 5-115 パワーソケットドライバー c寸法5.5mm用：VESSEL 4100 5.5-115 パワーソケットドライバー ラックケース c寸法 7mm用：VESSEL 4100 7-125 パワーソケットドライバー その他、ENGINEERナットドライバー（DN-04・DN-05）もご使用いただけます。 棚板/ ラックパネル TPSシリーズは小型プラスチックケースだけでなく、 電池ホルダー/ 防水樹脂ボックスにも使用可能です。 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 14 -6 c a b

AST SERIES ナット入り貼付スペーサー ア ク セ サ リ ー ／ 機 構 部 品 ■ 接着テープにより容易に貼り付け出来る貼付スペーサーです。 ■ ケース・ボックスに穴加工をしないで、基板や取付板を取付けることが出来る製品です。 ■ 強力な接着テープを使用していますので、１度貼り付けた後、再度貼り付けることは困難です。 AST2.5-□ AST3-□ AST4-□ 14 1.5 20 3 25 3 型番目次/ M 4 Photo INDEX プラスチック ケース 4 M2.5 6 H H 5 M3 H キャリング ケース ■ 基台 材質 / 色：ナイロン66(UL94V-2) / ブラック 型番・寸法・標準価格 ■ ナット・付属ビス 材質 : 鉄(三価クロメート処理) パック型番・標準価格 防水・防塵 樹脂ボックス 型　番 H 付属ビス 取付可能 推奨締め付け 基板厚mm トルク（N・m） 自重（g） 入 数 標準価格（税別） 型　番 入　数 標準価格（税別） / 袋 / 袋 防水・防塵 AST2.5-5B 5 ナベM2.5×5 1.0〜2.0 0.3 0.6（1個） 4 / 袋 220 AST2.5-5B-P 100 / 袋 ▲4,320 アルミ/ ステンレス AST2.5-10B 10 ナベM2.5×5 1.0〜2.0 0.3 0.8（1個） 4 / 袋 220 AST2.5-10B-P 100 / 袋 ▲4,320 ボックス AST3-6B 6 ナベM3×6 1.0〜3.0 0.4 1.5（1個） 4 / 袋 240 AST3-6B-P 100 / 袋 ▲4,780 端子ボックス/ AST3-10B 10 ナベM3×6 1.0〜3.0 0.4 1.6（1個） 4 / 袋 250 AST3-10B-P 100 / 袋 ▲4,980 防水コネクタ/ ケーブル AST3-15B 15 ナベM3×6 1.0〜3.0 0.4 1.8（1個） 4 / 袋 270 AST3-15B-P 100 / 袋 ▲5,190 グランド AST3-20B 20 ナベM3×6 1.0〜3.0 0.4 2.1（1個） 4 / 袋 280 AST3-20B-P 100 / 袋 ▲5,640 アルミサッシ AST4-10.5B 10.5 ナベM4×8 1.0〜3.5 0.8 2.6（1個） 4 / 袋 280 AST4-10.5B-P 50 / 袋 ▲2,860 ケース AST4-20B 20 ナベM4×8 1.0〜3.5 0.8 3.2（1個） 4 / 袋 300 AST4-20B-P 50 / 袋 ▲2,910 アルミ ■ まとめてご購入の場合はパック売りをご利用下さい。単価が下がりお得です。パック型番・標準価格表をご参照下さい。 ▲は値上げした製品です。 フレーム/ ヒートシンク ■ パック売りにはビスは付属しておりません。 ケース メタルケース ASR SERIES 貼付ボス Raspberry Piケース/ 20 H Okdo ROCK ケース h フリーサイズ ケース/ フリーサイズ パネル ラックケース φ2.5 粘着両面テープ φ7 棚板/ ラックパネル ■ M3タッピングビス固定用の貼付ボスです。 型番・寸法・標準価格 ■ 材質 / 色：ナイロン66（ UL94V-2）/ ナチュラル 　 基板取付けの際はタッピングビスEM-3、EM-3-6をご利用下さい。 型　番 H h 自重（g） 入 数 標準価格（税別）/ 袋 電池ホルダー/ 電池ボックス/ （P1−121） ASR- 5 5.1 3.1 0.9（1個） 10 / 袋 310 コイン電池 ■ 取付けの際は貼り付ける面のゴミを取り除き、脱脂洗浄を行って ASR- 6 6.4 4.4 1 （1個） 10 / 袋 310 下さい。 ASR- 7 7.2 5.1 0.9（1個） 10 / 袋 310 アクセサリー /機構部品 ■ 1度貼り付けした後、再度貼り付けることは困難です。 ASR- 8 8.1 6.3 0.9（1個） 10 / 袋 310 ASR- 9 9 7 1 （1個） 10 / 袋 310 ASR-11 11 9 1 （1個） 10 / 袋 310 カスタム製品 テクニカルデータ ASR-13 12.7 10.7 1.2（1個） 10 / 袋 310 推奨締付トルク値 : 0.4N・m ASR-14.5 14.7 12.8 1.1（1個） 10 / 袋 350 技術資料/ ASR-16 15.9 13.9 1.3（1個） 10 / 袋 370 各種ご案内 ASR-19 19.1 17.1 1.4（1個） 10 / 袋 370 14 -3 14 4 20 5 20 25 6
