埋込型 電池ボックス BCシリーズ

BC SERIES 埋込電池ボックス 電 池 ホ ル ダ ー ／ 電 池 ボ ッ ク ス ／ コ イ ン 電 池 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス テクニカルデータ 取付例 防水・防塵 使用温度範囲：−10℃～＋60℃ アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース 1 3 5 2 1 4 アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ■ 板厚1.0～3.5mmに取付け可能なビス止めタイプの電池ボックスです。 ケース/ フリーサイズ パネル ■ 電池カバーは工具なしで開閉できますので電池交換が容易です。 ■ 単3ｘ2、単3ｘ3、単3ｘ4、単4ｘ2、単4ｘ4の5タイプからお選びい ラックケース ただけます。それぞれリード線ありとリード線なしの2種類ございます。 ■ ⊕、⊖の電池マーク付き、逆装てん通電防止構造になっています。 棚板/ ■ アルカリ乾電池とマンガン乾電池はメーカーによって外形寸法が異なり ラックパネル ますので、電池ボックス内に隙間が生じる場合がございます。必要に応 4 2 3 5 じて電池押さえスポンジ（SCMシリーズ） をご利用下さい。 電池ホルダー/ 電池ボックス/ コイン電池 構成内容 アクセサリー /機構部品 No. 名　称 個　数 材　質 色 / 表面処理 1 電池ボックス本体 1 難燃性ABS（ UL94V-0 主成分） ブラック・オフホワイト / シボ 2 電池カバー 1 難燃性ABS（ UL94V-0 主成分） ブラック・オフホワイト / シボ カスタム製品 3 フレーム 1 難燃性ABS（ UL94V-0 主成分） ブラック・オフホワイト　　　 4 差込端子 差込端子 : 真ちゅう、鉄線 ニッケルメッキ　　　　　　　 技術資料/ リード線付差込端子（ BC-Lタイプ） 1set リード線 : PVC+銅線（ UL1007 AWG26） ブラック・レッド　　　　　　 各種ご案内 5 取付ビス（ トラスタッピングM2.3x10） 4 鉄 ニッケルメッキ　　　　　　　 ※リード線先端カット、カット部予備はんだ付きです。 13 -21

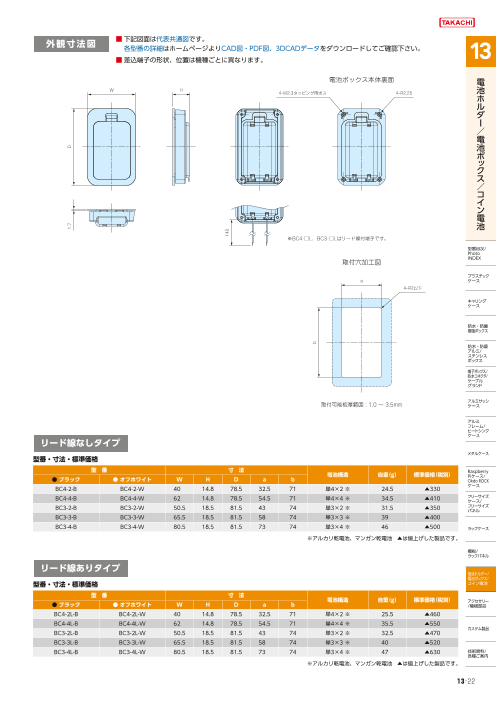

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ■ 差込端子の形状、位置は機種ごとに異なります。 電池ボックス本体裏面 電 W H 4-M2.3タッピング用ボス 4-R2.25 池 ホ ル ダ ー ／ 電 池 ボ ッ ク ス ／ コ イ ン 電 池 ※BC4-□L、BC3-□Lはリード線付端子です。 型番目次/ Photo INDEX 取付穴加工図 プラスチック a ケース 4-R2以下 キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ 取付可能板厚範囲 : 1.0 ～ 3.5mm ケース アルミ フレーム/ ヒートシンク ケース リード線なしタイプ メタルケース 型番・寸法・標準価格 型　番 寸　法 電池構造 自重（g） 標準価格（税別） Raspberry ● ブラック ● オフホワイト W H D a b Piケース/ Okdo ROCK BC4-2-B BC4-2-W 40 14.8 78.5 32.5 71 単4×2 ※ 24.5 ▲330 ケース BC4-4-B BC4-4-W 62 14.8 78.5 54.5 71 単4×4 ※ 34.5 ▲410 フリーサイズ ケース/ BC3-2-B BC3-2-W 50.5 18.5 81.5 43 74 単3×2 ※ 31.5 ▲350 フリーサイズ パネル BC3-3-B BC3-3-W 65.5 18.5 81.5 58 74 単3×3 ※ 39 ▲400 BC3-4-B BC3-4-W 80.5 18.5 81.5 73 74 単3×4 ※ 46 ▲500 ラックケース ※アルカリ乾電池、マンガン乾電池 ▲は値上げした製品です。 棚板/ ラックパネル リード線ありタイプ 電池ホルダー/ 電池ボックス/ 型番・寸法・標準価格 コイン電池 型　番 寸　法 電池構造 自重（g） 標準価格（税別） ● ブラック ● オフホワイト W H D a b アクセサリー /機構部品 BC4-2L-B BC4-2L-W 40 14.8 78.5 32.5 71 単4×2 ※ 25.5 ▲460 BC4-4L-B BC4-4L-W 62 14.8 78.5 54.5 71 単4×4 ※ 35.5 ▲550 カスタム製品 BC3-2L-B BC3-2L-W 50.5 18.5 81.5 43 74 単3×2 ※ 32.5 ▲470 BC3-3L-B BC3-3L-W 65.5 18.5 81.5 58 74 単3×3 ※ 40 ▲520 BC3-4L-B BC3-4L-W 80.5 18.5 81.5 73 74 単3×4 ※ 47 ▲630 技術資料/ 各種ご案内 ※アルカリ乾電池、マンガン乾電池 ▲は値上げした製品です。 13 -22 1.7 D 140 b

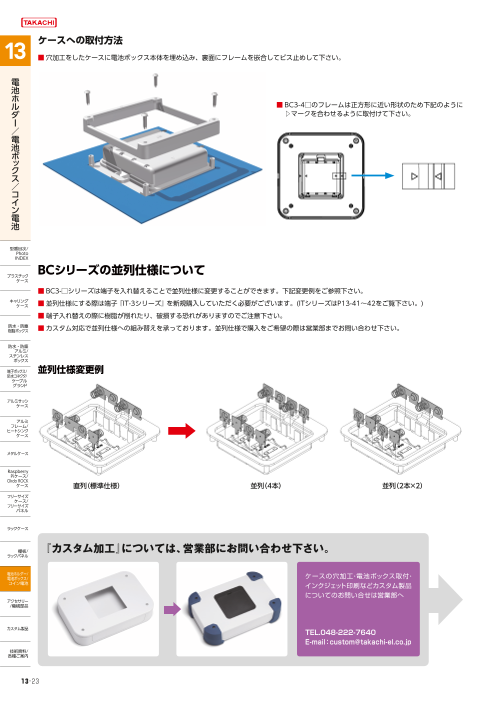

ケースへの取付方法 ■穴加工をしたケースに電池ボックス本体を埋め込み、裏面にフレームを嵌合してビス止めして下さい。 電 池 ホ ル ■ BC3-4□のフレームは正方形に近い形状のため下記のように ダ ▷マークを合わせるように取付けて下さい。 ー ／ 電 池 ボ ッ ク ス ／ コ イ ン 電 池 型番目次/ Photo INDEX プラスチック BCシリーズの並列仕様について ケース ■ BC3-□シリーズは端子を入れ替えることで並列仕様に変更することができます。下記変更例をご参照下さい。 キャリング ケース ■並列仕様にする際は端子『 IT-3シリーズ』 を新規購入していただく必要がございます。(ITシリーズはP13-41～42をご覧下さい。) ■端子入れ替えの際に樹脂が削れたり、破損する恐れがありますのでご注意下さい。 防水・防塵 樹脂ボックス ■カスタム対応で並列仕様への組み替えを承っております。並列仕様で購入をご希望の際は営業部までお問い合わせ下さい。 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 並列仕様変更例 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース 直列（標準仕様） 並列（4本） 並列（2本×2） フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ 『カスタム加工』については、営業部にお問い合わせ下さい。 ラックパネル 電池ホルダー/ 電池ボックス/ ケースの穴加工・電池ボックス取付・ コイン電池 インクジェット印刷などカスタム製品 についてのお問い合せは営業部へ アクセサリー /機構部品 カスタム製品 TEL.048-222-7640 E-mail： custom@takachi-el.co.jp 技術資料/ 各種ご案内 13 -23

BCシリーズ取付例 電 池 ホ ル ダ ー ／ 電 池 ボ ッ ク ス ／ コ イ ン 電 池 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 ■プラスチックケースだけでなく、金属ケースや他社の制御盤ボックスにも取付け可能です。 13 -24

SCM·UR SERIES 難燃性電池押さえスポンジ·基板押さえスポンジ 難燃性電池押さえスポンジ ■ 材質　　 ポリウレタンフォーム（UL94HF-1） ア 片側粘着テープ付 ク B セ 型番・寸法・標準価格 サ リ 型　番 A B t 自重（g） 入　数 標準価格（税別）/ 袋 ー SCM-1 50 25 2.0 0.4（1枚） 10 / 袋 320 ／ SCM-2 50 25 4.0 0.5（1枚） 10 / 袋 340 機 SCM-3 50 25 7.5 0.6（1枚） 10 / 袋 370 構 SCM-4 50 25 15.0 0.9（1枚） 10 / 袋 410 部 品 ■ 電池押さえ用に最適です。 基板押さえスポンジ 片面粘着テープ付 型番目次/ Photo INDEX プラスチック ケース キャリング ケース W 5 防水・防塵 ■ 基板をケースに固定する際にスポンジ面で挟んだり、 型番・寸法・標準価格 樹脂ボックス 粘着テープ面で固定することが出来ます。 型　番 W H 自重（g） 入　数 標準価格（税別）/ 袋 使い方により様々な用途にご利用いただけます。 防水・防塵 UR-20 10 14.5 0.2（1枚） 10 / 袋 ▲120 アルミ/ ステンレス UR-30 14.5 24.5 0.4（1枚） 10 / 袋 ▲130 ボックス UR-40 23 33 0.8（1枚） 10 / 袋 ▲240 端子ボックス/ ■ 材質 / 色：ク ロロプレンゴムスポンジ（硬度25°）＋片面粘着テープ付 防水コネクタ/ UR-50 27.5 42.5 1.3（1枚） 10 / 袋 ▲320 ケーブル / ブラック グランド UR-55 32.5 47.5 1.7（1枚） 10 / 袋 ▲370 UR-65 37.5 57.5 2.2（1枚） 10 / 袋 ▲520 アルミサッシ UR-75 42.5 67.5 3 （1枚） 10 / 袋 ▲620 ケース ▲は値上げした製品です。 アルミ フレーム/ ヒートシンク 製品使用例 ケース 難燃性電池押さえスポンジ メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 14 -9 A t H

IT SERIES 電池端子 電 当社製品使用例 池 ホ ル ダ ー ／ 電 池 ボ ッ ク ス ／ コ イ ン 電 池 型番目次/ 構成内容 Photo INDEX 導電板 材質 導電板 表面処理 スプリング材質 スプリング表面処理 SUS304 無処理　　　　 プラスチック 真ちゅう ニッケルメッキ ケース 鉄線 ニッケルメッキ 型番・標準価格 キャリング ケース 型　番 スプリング線径 スプリング材質 仕　様 自重（g） 入　数 標準価格（税別）/ 袋 IT-1SP ─ ─ 単1：プラス　　　　　　 1.2（1個） 10 / 袋 530 IT-1SM φ1.0 SUS304 単1：マイナス　　　　　 2.5（1個） 10 / 袋 660 防水・防塵 樹脂ボックス IT-1WP φ1.0 SUS304 単1：左プラス右マイナス 5.0（1個） 10 / 袋 940 IT-1WM φ1.0 SUS304 単1：左マイナス右プラス 5.0（1個） 10 / 袋 940 防水・防塵 アルミ/ IT-2SP ─ ─ 単2：プラス　　　　　　 0.9（1個） 10 / 袋 190 ステンレス ボックス IT-2SM φ0.7 鉄線 単2：マイナス　　　　　 1.4（1個） 10 / 袋 300 端子ボックス/ IT-2WP φ0.7 鉄線 単2：左プラス右マイナス 2.7（1個） 10 / 袋 720 防水コネクタ/ ケーブル IT-2WM φ0.7 鉄線 単2：左マイナス右プラス 2.7（1個） 10 / 袋 720 グランド IT-3SP ─ ─ 単3：プラス　　　　　　 0.4（1個） 10 / 袋 120 アルミサッシ IT-3SM φ0.6 鉄線 単3：マイナス　　　　　 0.7（1個） 10 / 袋 210 ケース IT-3WP φ0.6 鉄線 単3：左プラス右マイナス 1.1（1個） 10 / 袋 250 IT-3WM φ0.6 鉄線 単3：左マイナス右プラス 1.1（1個） 10 / 袋 250 アルミ フレーム/ IT-4SP ─ ─ 単4：プラス　　　　　　 0.2（1個） 10 / 袋 110 ヒートシンク ケース IT-4SM φ0.5 鉄線 単4：マイナス　　　　　 0.4（1個） 10 / 袋 190 IT-4WP φ0.5 鉄線 単4：左プラス右マイナス 0.6（1個） 10 / 袋 250 メタルケース IT-4WM φ0.5 鉄線 単4：左マイナス右プラス 0.6（1個） 10 / 袋 250 Raspberry Piケース/ Okdo ROCK ケース 外観寸法図 ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 フリーサイズ ケース/ フリーサイズ パネル IT-1SP 1.4 IT-1WP 55 13.5 1.2 10.5 34 10.5 16.3 2 ラックケース 棚板/ ラックパネル 1.9 φ1 電池ホルダー/ 電池ボックス/ 6.3 0.3 24.5 6 24.5 0.3 コイン電池 IT-1SM 14.5 16.3 IT-1WM 55 2 10.5 34 10.5 16.3 アクセサリー 2 /機構部品 カスタム製品 1.9 技術資料/ 6 0.3 各種ご案内 24.5 6 24.5 0.3 13 -41 8 29.5 8 28 16.5 13 17 11 8 28 8 28 17 11 17 11

IT-2SP IT-2WP 42 15 2 7.5 27 7.5 14.3 1.7 1.7 電 池 ホ 2 ル ダ 4 φ1.5 0.3 ー 4 4 2-φ1.5 0.3 ／ 15 12 15 電 池 IT-2SM IT-2WM ボ 42 7.5 27 7.5 ッ 14.3 15 13.3 1.7 ク 1.7 ス ／ コ 2 イ ン 4 φ1.5 0.3 4 4 0.3 電 2-φ1.5 15 12 15 池 型番目次/ Photo INDEX プラスチック ケース IT-3SP 12 1.5 IT-3WP 26.5 10 5.75 15 5.75 1.5 キャリング ケース 1.5 1.5 防水・防塵 樹脂ボックス φ1.1 3 0.3 11.5 11.5 0.3 3.5 防水・防塵 アルミ/ ステンレス ボックス IT-3SM IT-3WM 端子ボックス/ 12 10 防水コネクタ/ 26.5 10 ケーブル 5.75 15 5.75 1.5 グランド アルミサッシ 1.5 ケース 1.5 φ1.1 アルミ 3 0.3 フレーム/ 11.5 11.5 0.3 ヒートシンク 3.5 ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース IT-4SP IT-4WP 19 6 フリーサイズ 9 1.2 ケース/ フリーサイズ 4.25 10.5 4.25 1.3 パネル ラックケース 1.2 1.2 φ1 3 0.3 棚板/ 2.5 3.5 7 3.5 2.5 0.3 ラックパネル 電池ホルダー/ IT-4SM IT-4WM 電池ボックス/ 9 6 19 6 コイン電池 4.25 10.5 4.25 1.3 アクセサリー /機構部品 1.2 カスタム製品 φ1 1.2 3 0.3 2.5 3.5 7 3.5 2.5 0.3 技術資料/ 各種ご案内 13 -42 6 11 6 9.5 6 12.1 6 12 8 21 8 21 5.5 5.5 5.5 4 7 5.1 7 5 13 8 13 8 11 11 12 12 8 23 8 23 5.5 5.5 5.5 5.5 7.5 4.5 7.5 4.5 13 10 13 10 13 13 0.4 0.4 5.5 5.5

電池ホルダー・電池ボックス使用上の一般的注意事項 電 ①海外製の単1～単5電池について 池 ホ 海外製の単1～単5電池で稀に、マイナス側にプラス極との絶縁対策がなされていないものがあります。電池をご確認いただき、電池ホルダーのマイナス ル ダ 側（スプリング）によるショートが起こらないようご注意下さい。 ー ／ ②当社電池ボックス端子のはんだについて 電 池 ボ 従来の鉛はんだに比べ、鉛フリーはんだは融点が約40℃あがります。樹脂部に熱が伝わりやすく溶融する場合がありますので、はんだメーカーとご相談の ッ 上すばやくはんだして下さい。（350℃以内、3秒以内） ク ス ③コイン電池ホルダーの基板実装図について ／ コ イ 外観寸法図に記載の基板実装図に、はんだフィレット形成範囲は含まれておりません。はんだフィレット形成範囲は任意の数値で設定して下さい。 ン 電 池 ④ボタン電池ホルダー、コイン電池ホルダーの洗浄について 電池ホルダーを基板にはんだ付けした後基板の洗浄が必要な場合、洗浄剤の種類によってはホルダー樹脂部に悪影響を与え、クラック等の障害を発生 型番目次/ Photo させる場合がありますので、十分ご確認の上ご使用下さい。 INDEX プラスチック ⑤電池ホルダーを樹脂ケースに接着する場合 ケース 樹脂どうしの接着に関しては、技－17の「接着剤・溶剤」をご覧下さい。また、接着剤によっては、固化の過程で樹脂表面の白化やクラックの原因になります キャリング ケース ので、事前に十分ご確認の上ご使用下さい。 防水・防塵 ⑥電池ボックスのガタつき防止について 樹脂ボックス 防水・防塵 アルカリ乾電池・マンガン乾電池の外形はメーカーによって異なります。また、ホルダーも最大直径から若干の余裕をみてありますのでガタつきます。フ アルミ/ ステンレス タ側に専用スポンジSCMシリーズ（P14－9）をお使いいただき電池を押さえることをお勧めします。 ボックス 端子ボックス/ 防水コネクタ/ ⑦はんだ時のフラックスについて ケーブル グランド 端子部と樹脂の間にフラックスが流れ込んで膜をつくると接点不良の原因になりますので十分ご注意下さい。 アルミサッシ ケース ⑧逆装てん通電防止構造について（対象製品：BCシリーズ、LD-2、LD-3、LD-4、MD-2、MD-4、LDN-2、LDN-3、LDN-4、BH-364A） アルミ フレーム/ ヒートシンク ケース アルカリ乾電池・マンガン乾電池を対象にした構造ですので、充電式電池の場合は外形・形状が異ります。十分ご確認の上ご使用下さい。また、アルカリ 乾電池・マンガン乾電池の場合も規格寸法に差がありますのでご注意下さい。 メタルケース ⑨逆装てん通電防止構造のない製品について（対象製品：SNシリーズ、BH211-1、BH-511-4A、BH-521A、リチウム電池ホルダー） Raspberry Piケース/ Okdo ROCK ケース 電池の逆挿入は大変危険ですので、電池を入れる際は必ず電池の向きをご確認下さい。 フリーサイズ ケース/ ⑩許容電流について フリーサイズ パネル 当社電池ボックス、電池ホルダーのリード線の電流許容値は、26AWGは4.1A、24AWGは5.4Aですが、周囲温度により電流値が変わりますのでご注意 ラックケース 下さい。またコネクタや圧着端子等から電流値が制約される場合がありますので必ずご確認下さい。 周囲温度による補正許容電流値 TA：周囲温度 例：26AWGを周囲温度50℃で使用する場合 棚板/ ラックパネル 定格温度 80℃ 補正許容電流値（A)≒　8　0－　TA 80－50 40　　 ×基本許容電流値（A）　　　　40　　＝0.866×4.1A≒3.55A 電池ホルダー/ 電池ボックス/ コイン電池 定格温度105℃ 補正許容電流値（A)≒　1　05　－　TA　 ×基本許容電流値（A）・許容電流値は目安であり保証値ではありません。 65 アクセサリー /機構部品 ⑪リフローでの実装について カスタム製品 リフローはんだ付けの推奨温度条件の資料をご希望のお客様は営業部までご連絡下さい。尚、湿気を含んだ状態で実装されますと、熱により樹脂が変 形してしまうおそれがありますので、実装する前にホルダーを十分に乾燥していただくことをお勧めします。 技術資料/ 各種ご案内 13 -44
