耐衝撃ガード付プラスチックケース PFGシリーズ

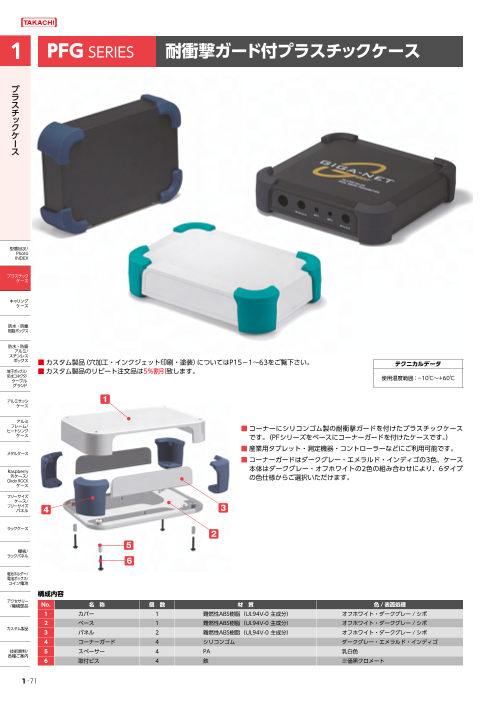

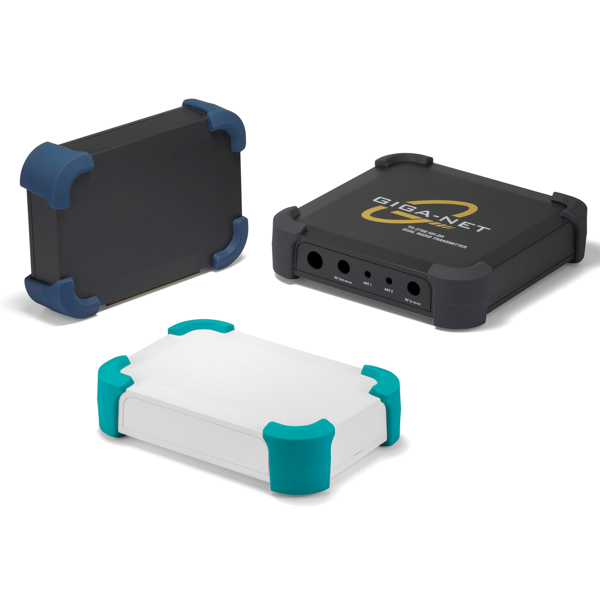

耐衝撃コーナーガード付ケース シリコンゴム製コーナーガードで、産業用タブレット・測定機器・コントローラーを保護します。 プ ラ ス チ ッ ク PFG SERIES ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 6タイプのカラーから選択可能 コーナーガードは、ダークグレー・エメラルド・インディゴの3色、本体ケースはダークグレー・オフホワイトの2色の組み メタルケース 合わせにより、6タイプのカラーから選択可能です。 工場設備から医療機器まで用途に合わせてご選択下さい。 Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 1 -69

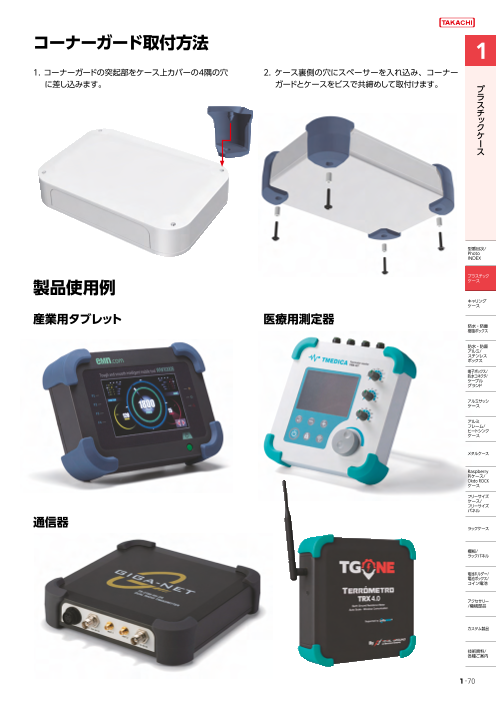

コーナーガード取付方法 1. コーナーガードの突起部をケース上カバーの4隅の穴 2. ケース裏側の穴にスペーサーを入れ込み、コーナー に差し込みます。 ガードとケースをビスで共締めして取付けます。 プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo INDEX プラスチック 製品使用例 ケース キャリング ケース 産業用タブレット 医療用測定器 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル 通信器 ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 1 -70

PFG SERIES 耐衝撃ガード付プラスチックケース プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15−1〜63をご覧下さい。 テクニカルデータ 端子ボックス/ ■ カスタム製品のリピート注文品は5%割引致します。 防水コネクタ/ ケーブル 使用温度範囲：−10℃〜＋60℃ グランド アルミサッシ 1 ケース アルミ フレーム/ ヒートシンク ■ コーナーにシリコンゴム製の耐衝撃ガードを付けたプラスチックケース ケース です。（PFシリーズをベースにコーナーガードを付けたケースです。） ■ 産業用タブレット・測定機器・コントローラーなどにご利用可能です。 メタルケース ■ コーナーガードはダークグレー・エメラルド・インディゴの3色、ケース Raspberry 本体はダークグレー・オフホワイトの2色の組み合わせにより、6タイプ Piケース/ Okdo ROCK の色仕様からご選択いただけます。 ケース フリーサイズ ケース/ フリーサイズ パネル 4 3 ラックケース 2 5 棚板/ ラックパネル 6 電池ホルダー/ 電池ボックス/ コイン電池 構成内容 アクセサリー /機構部品 No. 名　称 個　数 材　質 色 / 表面処理 1 カバー　　　　 1 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト・ダークグレー / シボ　　 2 ベース　　　　 1 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト・ダークグレー / シボ　　 カスタム製品 3 パネル　　　　 2 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト・ダークグレー / シボ　　 4 コーナーガード 4 シリコンゴム ダークグレー・エメラルド・インディゴ 技術資料/ 5 スペーサー　　 4 PA 乳白色　　　　　　　　　　　　　　　 各種ご案内 6 取付ビス　　　 4 鉄 三価黒クロメート　　　　　　　　　　 1 -71

色仕様 記号 DD ダークグレー / ダークグレー D? ダークグレー / エメラルド D? ダークグレー / インディゴ プ ラ 色 ス チ ッ ク ケ ー 記号 ?D オフホワイト / ダークグレー ?? オフホワイト / エメラルド ?? オフホワイト / インディゴ ス 色 型番目次/ Photo INDEX 外観寸法図 ■ 下記図面は代表共通図です。 プラスチック 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ケース キャリング ケース 防水・防塵 樹脂ボックス H 防水・防塵 アルミ/ h ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド w W d アルミサッシ ケース D アルミ フレーム/ ヒートシンク ケース メタルケース 型番・寸法・標準価格 ■ PFGシリーズをご注文の際は型番末尾□□に色記号をつけて下さい。 Raspberry 外形寸法 有効寸法（内部） Piケース/ 型　番 自 重 （g） 標準価格（税別） Okdo ROCK W H D w h d ケース PFG20-4-13 □□ 208（200） 51 （40） 143（135） 151.6 27.3 124.4 346 ▲3,960 フリーサイズ ケース/ PFG20-4-20 □□ 208（200） 51 （40） 208（200） 151.6 27.3 189.4 450 ▲4,330 フリーサイズ パネル PFG24-6-17 □□ 248（240） 71.5（60） 173（165） 187.6 47 153.2 520 ▲5,090 PFG24-6-24 □□ 248（240） 71.5（60） 248（240） 187.6 47 228.2 696,5 ▲5,550 ラックケース ■（　　）内数値はプラスチックケースの寸法です。 ▲は値上げした製品です。 棚板/ オプション部品（別売） ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 埋込電池ボックス タッピングスペーサー 基板取付タッピングビス チルトレッグ BCシリーズ TPSシリーズ EM−2.3 TLWシリーズ 技術資料/ 各種ご案内 P13−21〜22 P14−6 P1−121 P14−17 1 -72

PF SERIES ネットワークケース プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15−1〜63をご覧下さい。 グランド テクニカルデータ ■ カスタム製品のリピート注文品は5%割引致します。 使用温度範囲：−10℃〜＋60℃ アルミサッシ ケース 1 アルミ フレーム/ ヒートシンク ■ パネル面に段差が無いフラットデザインのプラスチックケースです。 ケース ■ 全41サイズ、オフホワイト・ダークグレーの2色からご選択いただけます。 メタルケース ■ 基板取付用のボスが付いています。 ■ 通信機器 ・ 測定器 ・ コントローラーなど様々な機器にご利用いただけます。 Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル 4 ラックケース 3 5 棚板/ ラックパネル 2 電池ホルダー/ 電池ボックス/ コイン電池 構成内容 アクセサリー /機構部品 No. 名　称 個　数 材　質 色 / 表面処理 1 カバー 1 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト・ダークグレー / シボ 2 ベース 1 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト・ダークグレー / シボ カスタム製品 3 パネル 2 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト・ダークグレー / シボ 4 取付ビス（ナベタッピング） 4 鉄 ニッケルメッキ　　　　　　　　　 技術資料/ 5 差込式ゴム足 4 エラストマー（UL94HB） ダークグレー　　　　　　　　　　 各種ご案内 ■ PF8-□-5, PF8-□-8, PF8-3-13には差込式ゴム足は付属していません。 1 -77

オプション部品（別売） プ ラ ス 埋込電池ボックス タッピングスペーサー 基板取付タッピングビス 壁掛けブラケット チ BCシリーズ TPSシリーズ EM−2.3 WMシリーズ ッ P13−21〜22 P14−6 P1−121 P14−29 ク ケ 外観寸法図 ■ 下記図面は代表共通図です。 ー 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ス w w W W d d d w w d D D W W D D 型番目次/ 型番・寸法・標準価格 Photo INDEX 型　番 外形寸法 有効寸法（内部） 自 重 （g） 標準価格（税別） ● オフホワイト ● ダークグレー W H D w h d プラスチック PF 8- 2- 5W PF 8- 2- 5D 80 22.5 50 55.5 13.5 42.8 36.2 ▲ 350 ケース PF 8- 2- 8W PF 8- 2- 8D 80 22.5 80 55.5 13.5 72.8 53.3 ▲ 450 PF 8- 3- 5W PF 8- 3- 5D 80 30 50 55.5 21 42.3 41.6 ▲ 390 キャリング ケース PF 8- 3- 8W PF 8- 3- 8D 80 30 80 55.5 21 72.3 60.1 ▲ 470 PF 8- 3-13W PF 8- 3-13D 80 30 125 55.5 21 117.3 87.3 ▲ 700 防水・防塵 PF10- 2- 7W PF10- 2- 7D 100 22.5 67 67.4 11.1 58.4 60 ▲ 590 樹脂ボックス PF10- 2-10W PF10- 2-10D 100 22.5 100 67.4 11.1 91.4 82.9 ▲ 680 PF10- 2-15W PF10- 2-15D 100 22.5 150 67.4 11.1 141.4 120.2 ▲ 900 防水・防塵 アルミ/ PF10- 4- 7W PF10- 4- 7D 100 35 67 67.4 23.6 57.5 65 ▲ 630 ステンレス ボックス PF10- 4-10W PF10- 4-10D 100 35 100 67.4 23.6 90.5 97.1 ▲ 740 端子ボックス/ PF10- 4-15W PF10- 4-15D 100 35 150 67.4 23.6 140.5 132.6 ▲ 970 防水コネクタ/ ケーブル PF10- 6-15W PF10- 6-15D 100 55 150 67.4 43.6 139.1 169.1 ▲1,120 グランド PF13- 3- 9W PF13- 3- 9D 125 25 85 92.4 13.5 76.2 90.8 ▲ 780 アルミサッシ PF13- 3-13W PF13- 3-13D 125 25 125 92.4 13.5 116.2 127.5 ▲ 970 ケース PF13- 3-19W PF13- 3-19D 125 25 190 92.4 13.5 181.2 186.8 ▲1,220 アルミ PF13- 4- 9W PF13- 4- 9D 125 40 85 92.4 28.5 75.2 108.4 ▲ 710 フレーム/ ヒートシンク PF13- 4-13W PF13- 4-13D 125 40 125 92.4 28.5 115.2 151.4 ▲1,050 ケース PF13- 4-19W PF13- 4-19D 125 40 190 92.4 28.5 180.2 214.9 ▲1,370 PF13- 6-19W PF13- 6-19D 125 60 190 92.4 48.5 178.8 250.4 ▲1,550 メタルケース PF15- 3-10W PF15- 3-10D 150 30 100 112.4 17.8 90 145.5 ▲ 810 PF15- 3-15W PF15- 3-15D 150 30 150 112.4 17.8 140 207.5 ▲1,140 Raspberry Piケース/ PF15- 5-10W PF15- 5-10D 150 45 100 112.4 32.8 88.9 166 ▲1,030 Okdo ROCK ケース PF15- 5-15W PF15- 5-15D 150 45 150 112.4 32.8 138.9 233.5 ▲1,240 フリーサイズ PF18- 4-12W PF18- 4-12D 175 35 120 132.4 22.4 110.3 188.7 ▲1,270 ケース/ フリーサイズ PF18- 4-18W PF18- 4-18D 175 35 175 132.4 22.4 165.3 266.8 ▲1,620 パネル PF18- 5-12W PF18- 5-12D 175 50 120 132.4 37.4 109.3 213.6 ▲1,390 PF18- 5-18W PF18- 5-18D 175 50 175 132.4 37.4 164.3 302.1 ▲1,780 ラックケース PF20- 4-13W PF20- 4-13D 200 40 135 151.6 27.3 124.4 264 ▲1,430 PF20- 4-20W PF20- 4-20D 200 40 200 151.6 27.3 189.4 368.5 ▲1,790 棚板/ PF20- 6-13W PF20- 6-13D 200 60 135 151.6 47.3 123 302.5 ▲1,590 ラックパネル PF20- 6-20W PF20- 6-20D 200 60 200 151.6 47.3 188 417 ▲2,010 PF24- 4-17W PF24- 4-17D 240 42.5 165 187.6 29.5 154.5 370.4 ▲2,180 電池ホルダー/ 電池ボックス/ PF24- 4-24W PF24- 4-24D 240 42.5 240 187.6 29.5 229.5 521.4 ▲2,730 コイン電池 PF24- 6-17W PF24- 6-17D 240 60 165 187.6 47 153.2 408.8 ▲2,350 PF24- 6-24W PF24- 6-24D 240 60 240 187.6 47 228.2 568.7 ▲2,840 アクセサリー /機構部品 PF28- 5-20W PF28- 5-20D 280 45 200 223.6 31.4 189.3 564.1 ▲2,860 PF28- 7-20W PF28- 7-20D 280 65 200 223.6 51.4 187.9 618.4 ▲3,080 カスタム製品 PF28- 9-20W PF28- 9-20D 280 90 200 223.6 76.4 186.2 709.2 ▲3,620 PF32- 5-23W PF32- 5-23D 320 45 225 259.6 31.3 214.3 697.1 ▲3,870 PF32- 7-23W PF32- 7-23D 320 70 225 259.6 56.3 212.6 782.1 ▲4,000 技術資料/ 各種ご案内 PF32-10-23W PF32-10-23D 320 100 225 259.6 86.3 210.5 899.8 ▲4,410 ※ H寸法にゴム足高さは含まれていません。（ゴム足高さ＋2mm） ▲は値上げした製品です。 1 -78 H ｈ H ｈ H h H h

PFF SERIES 壁付ネットワークケース プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15−1〜63をご覧下さい。 テクニカルデータ アルミサッシ ケース ■ カスタム製品のリピート注文品は5%割引致します。 使用温度範囲：−10℃〜＋60℃ アルミ フレーム/ 1 ヒートシンク ケース ■ フランジ足付で壁面取付に最適なケースです。 メタルケース ■ パネル面に段差が無いフラットデザインです。 Raspberry ■ 全30サイズからご選択いただけます。 Piケース/ Okdo ROCK ■ 無線LAN・Wi-Fiアクセスポイント・HUBボックス・コントローラー ケース などにご利用いただけます。 フリーサイズ ケース/ フリーサイズ パネル ラックケース 4 棚板/ ラックパネル 3 電池ホルダー/ 電池ボックス/ コイン電池 2 アクセサリー /機構部品 構成内容 No. 名　称 個　数 材　質 色 / 表面処理 カスタム製品 1 カバー 1 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト / シボ 2 フランジ付ベース 1 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト / シボ 技術資料/ 3 パネル 2 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト / シボ 各種ご案内 4 取付ビス（ナベタッピング） 4 鉄 ニッケルメッキ　　 1 -81

オプション部品（別売） プ ラ ス チ タッピングスペーサー 基板取付タッピングビス ヘクサロビュラビス ナット入り貼付スペーサー ッ TPSシリーズ EMシリーズ MRシリーズ ASTシリーズ ク P14−6 P1−121 P1−121 P1−120 ケ ー ス 外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 型番目次/ Photo INDEX w プラスチック W ケース 2 W1 d D キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ 型番・寸法・標準価格 ステンレス ボックス 外形寸法 有効寸法（内部） 型　番 自 重 （g） 標準価格（税別） 端子ボックス/ W1 W2 H D w h d 防水コネクタ/ ケーブル PFF10- 2- 7W 124.3 100 22.5 67.3 67.4 11.1 58.4 60.8 ▲ 550 グランド PFF10- 2-10W 124.3 100 22.5 100.3 67.4 11.1 91.4 84.6 ▲ 650 アルミサッシ PFF10- 4- 7W 124.3 100 35 67.3 67.4 23.6 57.5 72 　 550 ケース PFF10- 4-10W 124.3 100 35 100.3 67.4 23.6 90.5 99.1 　 640 アルミ PFF13- 3- 9W 149.3 125 25 85.3 92.4 13.5 76.2 90.8 ▲ 740 フレーム/ ヒートシンク PFF13- 3-13W 155.3 125 25 125.3 92.4 13.5 116.2 128.6 ▲ 920 ケース PFF13- 4- 9W 149.3 125 40 85.3 92.4 28.5 75.2 108.4 ▲ 810 PFF13- 4-13W 155.3 125 40 125.3 92.4 28.5 115.2 152.3 ▲1,030 メタルケース PFF15- 3-10W 180.4 150 30 100.4 112.4 17.8 90 145.2 ▲ 980 PFF15- 3-15W 180.4 150 30 150.4 112.4 17.8 140 211.3 ▲1,180 Raspberry Piケース/ PFF15- 5-10W 180.4 150 45 100.4 112.4 32.8 88.9 168.6 ▲1,070 Okdo ROCK ケース PFF15- 5-15W 180.4 150 45 150.4 112.4 32.8 138.9 235 ▲1,240 フリーサイズ PFF18- 4-12W 205.4 175 35 120.4 132.4 22.4 110.3 192.1 ▲1,240 ケース/ フリーサイズ PFF18- 4-18W 205.4 175 35 175.4 132.4 22.4 165.3 209.8 ▲1,560 パネル PFF18- 5-12W 205.4 175 50 120.4 132.4 37.4 109.3 215.8 ▲1,360 PFF18- 5-18W 205.4 175 50 175.4 132.4 37.4 164.3 299.7 ▲1,730 ラックケース PFF20- 4-13W 230.5 200 40 135.5 151.6 27.3 124.4 267.7 ▲1,490 PFF20- 4-20W 230.5 200 40 200.5 151.6 27.3 189.4 376 ▲1,830 棚板/ PFF20- 6-13W 230.5 200 60 135.5 151.6 47.3 123 309.7 ▲1,600 ラックパネル PFF20- 6-20W 230.5 200 60 200.5 151.6 47.3 188 422.9 ▲2,040 PFF24- 4-17W 270.5 240 42.5 165.5 187.6 29.5 154.5 366.9 ▲2,140 電池ホルダー/ 電池ボックス/ PFF24- 4-24W 270.5 240 42.5 240.5 187.6 29.5 229.5 513.5 ▲2,570 コイン電池 PFF24- 6-17W 270.5 240 60 165.5 187.6 47 153.2 403.8 ▲2,240 PFF24- 6-24W 270.5 240 60 240.5 187.6 47 228.2 560.8 ▲2,810 アクセサリー /機構部品 PFF28- 5-20W 310.5 280 45 200.5 223.2 31.4 189.3 547.5 　2,820 PFF28- 7-20W 310.5 280 65 200.5 223.2 51.4 187.9 606.6 　3,030 カスタム製品 PFF28- 9-20W 310.5 280 90 200.5 223.2 76.4 186.2 694.1 　3,590 PFF32- 5-23W 350.5 320 45 225.5 259.2 31.3 214.3 679.9 　3,840 PFF32- 7-23W 350.5 320 70 225.5 259.2 56.3 212.6 767.4 　4,010 技術資料/ 各種ご案内 PFF32-10-23W 350.5 320 100 225.5 259.2 86.3 210.5 887.4 　4,390 ▲は値上げした製品です。 1 -82 h H

TWS SERIES シリコンプロテクター付プラスチックケース プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15−1〜63をご覧下さい。 テクニカルデータ ■ カスタム製品のリピート注文品は5%割引致します。 防水・防塵 樹脂ボックス 使用温度範囲：−10℃〜＋60℃ 2 防水・防塵 アルミ/ ■ シリコンプロテクター付きの汎用プラスチックケースです。カ ステンレス ボックス バーは弾力がありますので滑りにくく、落下などの衝撃から機 端子ボックス/ 器を保護します。 防水コネクタ/ ケーブル ■ 全9サイズ、色仕様は8タイプからご選択いただけます。 グランド 3 ■ 内部ケースは色記号B（ブラック色）・W（オフホワイト色）に アルミサッシ なります。 ケース 　 色記号により、材質が異なりますのでご注意下さい。 アルミ フレーム/ ヒートシンク ■ シリコンプロテクターとプラスチックケースを共締めでビス止 ケース 4 めして下さい。 メタルケース ※ ケース（TW・TWN）に付属のビスは使用しません。 ■ ビスを強く締めすぎるとビスがシリコンにくい込んでしまうの Raspberry 1 でご注意下さい。 Piケース/ Okdo ROCK ケース フリーサイズ 構成内容 ケース/ フリーサイズ No. 名　称 個　数 材質 / 色 / 表面処理 パネル 1 カバー 1 ABS樹脂 / ブラック / シボ　　難燃性ABS樹脂 / オフホワイト / シボ 2 ボディー 1 ABS樹脂 / ブラック / シボ　　難燃性ABS樹脂 / オフホワイト / シボ ラックケース 3 シリコンプロテクター 2 シリコンゴム / イエロー・ネイビーブルー・ライトグレー・ブラック 4 取付ビス（トラスタッピングM3×20） 4 鉄 / 三価黒クロメート　　　　　　　　　　　　　　　　　　　　　 棚板/ ラックパネル オプション部品（別売） 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 埋込電池ボックス ナット入り貼付型スペーサー タッピングスペーサー 基板取付タッピングビス 技術資料/ 各種ご案内 BCシリーズ ASTシリーズ TPSシリーズ EMシリーズ P13−21〜22 P1−120 P14−6 P1−121 1 -85

色仕様 下記8タイプから選択いただけます。 ■ シリコンプロテクターは実物と写真では色が多少異なります。　色確認の為、サンプルが必要な場合は営業部までお問い合わせ下さい。 記号 BY ブラック / イエロー BN ブラック/ ネイビーブルー B? ブラック/ ライトグレー B? ブラック / ブラック プ ラ ス 色 チ ッ ク ケ ー 記号 WY オフホワイト / イエロー WN オフホワイト / ネイビーブルー W? オフホワイト / ライトグレー W? オフホワイト / ブラック ス 色 ABS樹脂タイプ（UL94HB） 型番目次/ Photo 型番・寸法・標準価格 ■ TWSシリーズをご注文の際は型番末尾Ｂ□に色記号をつけて下さい。 INDEX 型　番 W H D 自 重 （g） 標準価格（税別） プラスチック TWS 7-3-13B□ 71（65） 32（25.6） 136（130） 117 ▲ 890 ケース TWS 7-5-13B□ 71（65） 56（50.1） 136（130） 147.5 ▲ 960 TWS 9-4-17B□ 91.5（85.5） 41.5（35.5） 176（170） 193 ▲1,250 キャリング TWS 9-6-17B□ 91.5（85.5） 66.5（60.5） 176（170） 243 ▲1,490 ケース TWS11-5-22B□ 116（110） 51.5（45.3） 226（220） 325.5 ▲1,890 TWS11-8-22B□ 116（110） 81.5（75.3） 226（220） 399 ▲2,210 防水・防塵 樹脂ボックス TWS13-5-13B□ 131（125） 51（45） 131（125） 269.5 ▲1,730 TWS13-5-18B□ 131（125） 51（45） 181（175） 322 ▲1,880 防水・防塵 アルミ/ TWS13-7-18B□ 131（125） 71（65） 181（175） 371 ▲2,170 ステンレス ボックス ■ (　)内数値はプラスチックケースの寸法です ▲は値上げした製品です。 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース 難燃性ABS樹脂タイプ（UL94V-0 主成分） アルミ 型番・寸法・標準価格 ■ TWSシリーズをご注文の際は型番末尾W□に色記号をつけて下さい。 フレーム/ ヒートシンク 型　番 W H D 自 重 （g） 標準価格（税別） ケース TWS 7-3-13W□ 71（65） 32（25.6） 136（130） 126 ▲1,020 メタルケース TWS 7-5-13W□ 71（65） 56（50.1） 136（130） 163 ▲1,140 TWS 9-4-17W□ 91.5（85.5） 41.5（35.5） 176（170） 211 ▲1,480 Raspberry TWS 9-6-17W□ 91.5（85.5） 66.5（60.5） 176（170） 266 ▲1,750 Piケース/ Okdo ROCK TWS11-5-22W□ 116（110） 51.5（45.3） 226（220） 356.5 ▲2,230 ケース TWS11-8-22W□ 116（110） 81.5（75.3） 226（220） 438 ▲2,620 フリーサイズ ケース/ TWS13-5-13W□ 131（125） 51（45） 131（125） 294 ▲2,040 フリーサイズ パネル TWS13-5-18W□ 131（125） 51（45） 181（175） 353 ▲2,320 TWS13-7-18W□ 131（125） 71（65） 181（175） 407.5 ▲2,660 ラックケース ■ (　)内数値はプラスチックケースの寸法です ▲は値上げした製品です。 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 1 -86

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ■ プラスチックケースの有効寸法（内部）はP1-90をご参照下さい。 プ ラ ス チ ッ ク ケ ー ス a W H 2.5 型番目次/ Photo INDEX d プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ 型　番 W H D a b c d e Okdo ROCK ケース TWS 7-3-13□□ 71 32 136 52 13.5 11.8 54 98 フリーサイズ TWS 7-5-13□□ 71 56 136 52 37.5 11.9 54 98 ケース/ フリーサイズ TWS 9-4-17□□ 91.5 41.5 176 67 22 13 71 130 パネル TWS 9-6-17□□ 91.5 66.5 176 67 46.5 13.3 71 130 TWS11-5-22□□ 116 51.5 226 80 29 14.3 89 166 ラックケース TWS11-8-22□□ 116 81.5 226 80 58 14.5 89 166 TWS13-5-13□□ 131 51 131 101 29.5 13.5 104 76 棚板/ ラックパネル TWS13-5-18□□ 131 51 181 101 29.5 13.5 104 126 TWS13-7-18□□ 131 71 181 101 48.5 14 104 126 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 1 -87 e D b c

プラスチックケース寸法図 プ ラ ス チ ッ ク ケ ー ス W H c 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry 型　番 W H D a b c d Piケース/ Okdo ROCK TWS 7-3-13□□ 65 25.6 130 8.1 17.5 47 112 ケース TWS 7-5-13□□ 65 50.1 130 8.1 42 47 112 フリーサイズ ケース/ TWS 9-4-17□□ 85.5 35.5 170 9.5 26 65.5 150 フリーサイズ パネル TWS 9-6-17□□ 85.5 60.5 170 9.5 51 65.5 150 TWS11-5-22□□ 110 45.3 220 10.3 35 88 198 ラックケース TWS11-8-22□□ 110 75.3 220 10.3 65 88 198 TWS13-5-13□□ 125 45 125 8.5 36.5 107 107 TWS13-5-18□□ 125 45 175 8.5 36.5 105 155 棚板/ ラックパネル TWS13-7-18□□ 125 65 175 8.5 56.5 105 155 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 1 -88 D b a d

LCT SERIES 耐衝撃シリコンカバー付プラスチックケース プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo INDEX ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはP15−1〜63をご覧下さい。 テクニカルデータ プラスチック ケース ■ カスタム製品のリピート注文品は5%割引致します。 使用温度範囲：−10℃〜＋60℃ キャリング ■ 耐衝撃デザインのシリコンカバー付ハンドタイプケースです。落下などの衝撃から機器を保護します。 ケース ■ 電池構造は単3電池×2本、単3電池×3本、単3電池×4本、単4電池×2本、単4電池×3本、単4電池×4本、単4電池×6本、006P（9V）電池× 1本、電池無しの9種類です。⊕、⊖の電池マーク付きになっています。 防水・防塵 樹脂ボックス ■ 計測器・検査器・通信機器・医療機器など様々なハンディタイプの機器にご利用いただけます。 防水・防塵 電池構造あり 電池構造なし アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 7 1 6 2 4 5 3 7 1 2 4 3 メタルケース 構成内容 Raspberry No. 名　称 個　数 材　質 色 / 表面処理 Piケース/ Okdo ROCK 1 上カバー 1 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト・ダークグレー / シボ ケース 2 下カバー 1 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト・ダークグレー / シボ フリーサイズ ケース/ 3 パネル 1 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト・ダークグレー / シボ フリーサイズ パネル 4 取付ビス（タッピングM2.6） 4 鉄 ニッケルメッキ・三価黒クロメート 5 電池蓋 1 難燃性ABS樹脂（UL94V-0 主成分） オフホワイト・ダークグレー / シボ ラックケース 電池端子 1set 真ちゅう ニッケルメッキ 6 電池スナップ / 電池押さえスポンジ（ 9Vタイプのみ） 1set 真ちゅう ・ 塩ビ / ポリウレタンフォーム（ UL94HF-1） ニッケルメッキ / ブラック 7 シリコンカバー 1 シリコンゴム オレンジ・グリーン・ネイビーブルー・ダークグレー 棚板/ ラックパネル オプション部品（別売） 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 タッピングスペーサー 基板取付タッピングビス ヘクサロビュラビス キーリング ストラップ 技術資料/ 各種ご案内 TPSシリーズ EM-2.3 MRシリーズ CR-20 STPシリーズ P14−6 P1−121 P1−121 P1−122 P1−122 1 -51

ケース電池構造は9種類です。 記号 N F2 F3 F4 F6 M2 M3 M4 9V 電池構造 無 単4×2本 単4×3本 単4×4本 単4×6本 単3×2本 単3×3本 単3×4本 006P×1 プ 電 ラ 池 構 ス 造 チ ッ ク ケ ー ス 色仕様 ■ シリコンカバーは実物と写真では色が多少異なります。色確認の為、サンプルが必要な場合は営業部までお問い合わせ下さい。 記号 D?  ダークグレー / オレンジ D? ダークグレー / グリーン DN ダークグレー / ネイビーブルー DD ダークグレー / ダークグレー 色 型番目次/ Photo INDEX 記号 ??  オフホワイト / オレンジ ?? オフホワイト / グリーン ?N オフホワイト / ネイビーブルー ?D オフホワイト / ダークグレー プラスチック ケース キャリング 色 ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ 型番・寸法・標準価格 ■ LCTシリーズをご注文の際は型番末尾 □□ に色記号をつけて下さい。 ステンレス ボックス 型　番 W H D 電池構造 自 重 （g） 標準価格（税別） 端子ボックス/ LCT115 - N -□□ 76（69） 28（19.5） 121.9（115） 無 123.5 ▲ 940 防水コネクタ/ ケーブル LCT115 - F2 -□□ 76（69） 28（19.5） 121.9（115） 単4×2 128 ▲1,110 グランド LCT115 - F3 -□□ 76（69） 28（19.5） 121.9（115） 単4×3 130 ▲1,140 アルミサッシ LCT115H - N -□□ 76（69） 36.5（28） 121.9（115） 無 141 ▲1,030 ケース LCT115H - F2 -□□ 76（69） 36.5（28） 121.9（115） 単4×2 145.5 ▲1,190 アルミ LCT115H - F3 -□□ 76（69） 36.5（28） 121.9（115） 単4×3 147 ▲1,220 フレーム/ ヒートシンク LCT115H - M2 -□□ 76（69） 36.5（28） 121.9（115） 単3×2 149.5 ▲1,220 ケース LCT115H - 9V -□□ 76（69） 36.5（28） 121.9（115） 006P×1 149 ▲1,220 LCT135 - N -□□ 85（76） 40（27） 143.9（135） 無 210.5 ▲1,310 メタルケース LCT135 - F4 -□□ 85（76） 40（27） 143.9（135） 単4×4 225.5 ▲1,480 LCT135 - M2 -□□ 85（76） 40（27） 143.9（135） 単3×2 223.5 ▲1,460 Raspberry Piケース/ LCT135 - M3 -□□ 85（76） 40（27） 143.9（135） 単3×3 229 ▲1,490 Okdo ROCK ケース LCT135 - 9V -□□ 85（76） 40（27） 143.9（135） 006P×1 227 ▲1,480 フリーサイズ LCT135H - N -□□ 85（76） 48（35） 143.9（135） 無 231.5 ▲1,390 ケース/ フリーサイズ LCT135H - F4 -□□ 85（76） 48（35） 143.9（135） 単4×4 246 ▲1,570 パネル LCT135H - M2 -□□ 85（76） 48（35） 143.9（135） 単3×2 245 ▲1,550 LCT135H - M3 -□□ 85（76） 48（35） 143.9（135） 単3×3 250 ▲1,600 ラックケース LCT135H - 9V -□□ 85（76） 48（35） 143.9（135） 006P×1 247.5 ▲1,580 LCT145 - N -□□ 105（96） 40（27） 153.9（145） 無 258.5 ▲1,740 棚板/ LCT145 - F6 -□□ 105（96） 40（27） 153.9（145） 単4×6 278.5 ▲2,000 ラックパネル LCT145 - M2 -□□ 105（96） 40（27） 153.9（145） 単3×2 272.5 ▲1,940 LCT145 - M4 -□□ 105（96） 40（27） 153.9（145） 単3×4 279.5 ▲1,990 電池ホルダー/ 電池ボックス/ LCT145H - N -□□ 105（96） 48（35） 153.9（145） 無 282 ▲1,820 コイン電池 LCT145H - F6 -□□ 105（96） 48（35） 153.9（145） 単4×6 302.5 ▲2,100 LCT145H - M2 -□□ 105（96） 48（35） 153.9（145） 単3×2 296 ▲2,040 アクセサリー /機構部品 LCT145H - M4 -□□ 105（96） 48（35） 153.9（145） 単3×4 303 ▲2,080 LCT165 - N -□□ 89（80） 40（27） 173.9（165） 無 263.5 ▲2,020 カスタム製品 LCT165 - M4 -□□ 89（80） 40（27） 173.9（165） 単3×4 283 ▲2,150 LCT165H - N -□□ 89（80） 48（35） 173.9（165） 無 286 ▲2,170 LCT165H - M4 -□□ 89（80） 48（35） 173.9（165） 単3×4 305 ▲2,280 技術資料/ 各種ご案内 ■ （　）内数値はプラスチックケースの寸法です。 ▲は値上げした製品です。 1 -52

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ■ プラスチックケースの有効寸法（内部） はP1−60をご覧下さい。 プ ラ ス チ c ッ ク W ケ a e f ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル 型　番 W H D a b c d e f g グランド LCT115 - N -□□ 76 28 121.9 55.5 101.5 48.3 12 24 72 117.8 LCT115 - F2 -□□ 76 28 121.9 55.5 101.5 48.3 12 24 72 117.8 アルミサッシ ケース LCT115 - F3 -□□ 76 28 121.9 55.5 101.5 48.3 12 24 72 117.8 LCT115H - N -□□ 76 36.5 121.9 55.5 101.5 48.3 20.5 32.5 72 117.8 アルミ フレーム/ LCT115H - F2 -□□ 76 36.5 121.9 55.5 101.5 48.3 20.5 32.5 72 117.8 ヒートシンク ケース LCT115H - F3 -□□ 76 36.5 121.9 55.5 101.5 48.3 20.5 32.5 72 117.8 LCT115H - M2 -□□ 76 36.5 121.9 55.5 101.5 48.3 20.5 32.5 72 117.8 メタルケース LCT115H - 9V -□□ 76 36.5 121.9 55.5 101.5 48.3 20.5 32.5 72 117.8 LCT135 - N -□□ 85 40 143.9 59.5 118.5 55 19 34 81 139.7 Raspberry LCT135 - F4 -□□ 85 40 143.9 59.5 118.5 55 19 34 81 139.7 Piケース/ Okdo ROCK LCT135 - M2 -□□ 85 40 143.9 59.5 118.5 55 19 34 81 139.7 ケース LCT135 - M3 -□□ 85 40 143.9 59.5 118.5 55 19 34 81 139.7 フリーサイズ ケース/ LCT135 - 9V -□□ 85 40 143.9 59.5 118.5 55 19 34 81 139.7 フリーサイズ パネル LCT135H - N -□□ 85 48 143.9 59.5 118.5 55 27 42 81 139.6 LCT135H - F4 -□□ 85 48 143.9 59.5 118.5 55 27 42 81 139.6 ラックケース LCT135H - M2 -□□ 85 48 143.9 59.5 118.5 55 27 42 81 139.6 LCT135H - M3 -□□ 85 48 143.9 59.5 118.5 55 27 42 81 139.6 棚板/ LCT135H - 9V -□□ 85 48 143.9 59.5 118.5 55 27 42 81 139.6 ラックパネル LCT145 - N -□□ 105 40 153.9 76.5 125.5 71 19 34 101 149.7 LCT145 - F6 -□□ 105 40 153.9 76.5 125.5 71 19 34 101 149.7 電池ホルダー/ 電池ボックス/ LCT145 - M2 -□□ 105 40 153.9 76.5 125.5 71 19 34 101 149.7 コイン電池 LCT145 - M4 -□□ 105 40 153.9 76.5 125.5 71 19 34 101 149.7 LCT145H - N -□□ 105 48 153.9 76.5 125.5 71 27 42 101 149.7 アクセサリー /機構部品 LCT145H - F6 -□□ 105 48 153.9 76.5 125.5 71 27 42 101 149.7 LCT145H - M2 -□□ 105 48 153.9 76.5 125.5 71 27 42 101 149.7 LCT145H - M4 -□□ 105 48 153.9 76.5 125.5 71 27 42 101 149.7 カスタム製品 LCT165 - N -□□ 89 40 173.9 63.5 148.5 59 19 34 85 169.7 LCT165 - M4 -□□ 89 40 173.9 63.5 148.5 59 19 34 85 169.7 技術資料/ LCT165H - N -□□ 89 48 173.9 63.5 148.5 59 27 42 85 169.6 各種ご案内 LCT165H - M4 -□□ 89 48 173.9 63.5 148.5 59 27 42 85 169.6 1 -53 H b d D g

プラスチックケース寸法図 c プ ラ ス チ ッ ク ケ ー W H ス a e f 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 型　番 W H D a b c d e f 電池構造 防水コネクタ/ ケーブル LCT115 - N -□□ 69 19.5 115 54 100 48.1 12 10 9 無 グランド LCT115 - F2 -□□ 69 19.5 115 54 100 48.1 12 10 9 単4×2 アルミサッシ LCT115 - F3 -□□ 69 19.5 115 54 100 48.1 12 10 9 単4×3 ケース LCT115H - N -□□ 69 28 115 54 100 48.1 20.5 18.5 9 無 アルミ LCT115H - F2 -□□ 69 28 115 54 100 48.1 20.5 18.5 9 単4×2 フレーム/ ヒートシンク LCT115H - F3 -□□ 69 28 115 54 100 48.1 20.5 18.5 9 単4×3 ケース LCT115H - M2 -□□ 69 28 115 54 100 48.1 20.5 18.5 9 単3×2 LCT115H - 9V -□□ 69 28 115 54 100 48.1 20.5 18.5 9 006P×1 メタルケース LCT135 - N -□□ 76 27 135 58 117 55.1 19.5 13.5 13 無 LCT135 - F4 -□□ 76 27 135 58 117 55.1 19.5 13.5 13 単4×4 Raspberry Piケース/ LCT135 - M2 -□□ 76 27 135 58 117 55.1 19.5 13.5 13 単3×2 Okdo ROCK ケース LCT135 - M3 -□□ 76 27 135 58 117 55.1 19.5 13.5 13 単3×3 フリーサイズ LCT135 - 9V -□□ 76 27 135 58 117 55.1 19.5 13.5 13 006P×1 ケース/ フリーサイズ LCT135H - N -□□ 76 35 135 58 117 55.1 27.5 21.5 13 無 パネル LCT135H - F4 -□□ 76 35 135 58 117 55.1 27.5 21.5 13 単4×4 LCT135H - M2 -□□ 76 35 135 58 117 55.1 27.5 21.5 13 単3×2 ラックケース LCT135H - M3 -□□ 76 35 135 58 117 55.1 27.5 21.5 13 単3×3 LCT135H - 9V -□□ 76 35 135 58 117 55.1 27.5 21.5 13 006P×1 棚板/ LCT145 - N -□□ 96 27 145 75 124 71.1 19.5 14.5 12 無 ラックパネル LCT145 - F6 -□□ 96 27 145 75 124 71.1 19.5 14.5 12 単4×6 LCT145 - M2 -□□ 96 27 145 75 124 71.1 19.5 14.5 12 単3×2 電池ホルダー/ 電池ボックス/ LCT145 - M4 -□□ 96 27 145 75 124 71.1 19.5 14.5 12 単3×4 コイン電池 LCT145H - N -□□ 96 35 145 75 124 71.1 27.5 22.5 12 無 LCT145H - F6 -□□ 96 35 145 75 124 71.1 27.5 22.5 12 単4×6 アクセサリー /機構部品 LCT145H - M2 -□□ 96 35 145 75 124 71.1 27.5 22.5 12 単3×2 LCT145H - M4 -□□ 96 35 145 75 124 71.1 27.5 22.5 12 単3×4 カスタム製品 LCT165 - N -□□ 80 27 165 62 147 59.1 19.5 13.5 13 無 LCT165 - M4 -□□ 80 27 165 62 147 59.1 19.5 13.5 13 単3×4 LCT165H - N -□□ 80 35 165 62 147 59.1 27.5 21.5 13 無 技術資料/ 各種ご案内 LCT165H - M4 -□□ 80 35 165 62 147 59.1 27.5 21.5 13 単3×4 1 -54 b d D

WM SERIES 壁掛ブラケット WM-2D 取付例 使用方法 ア ク セ サ WM-1W リ ー ／ 2 機 2 構 部 1 品 1 3 3 ■ 壁面に引掛け機器の設置が出来る樹脂製の壁掛けブラケットです。 ■ 大小２サイズをご用意しておりますので機器の大きさに合わせて選択して下さい。 テクニカルデータ 型番目次/ ■ ケース板厚t0.8〜t3.5まで対応しますので板金ケースから樹脂ボックスまで幅広いケースに使用出来ます。 Photo 耐荷重：WM-1……2kg INDEX ■ 取付けの際はケースに穴加工が必要です。 WM-2……5kg ■ ベース部品にフック部品を引掛ける際の方向性がありますので現品にてご確認下さい。 プラスチック ※ 耐荷重はしっかりブラケットを取付 ケース ■ 下記図面は代表共通図です。 けた状態での静荷重です。 各型番の詳細はホームページよりCAD図・PDF図・3DCADデータをダウンロードしてご確認下さい。 キャリング ケース 構成内容 No. 名　称 個　数 材　質 色 / 表面処理 防水・防塵 1 ベース　 1 PC＋ABS（UL94HB） オフホワイト・ダークグレー / シボ 樹脂ボックス D 2 フック　 1 PC＋ABS（UL94HB） オフホワイト・ダークグレー / シボ 防水・防塵 アルミ/ 3 取付ビス 2（WM-1） ステンレス 4（WM-2） 鉄　　　　　　　　　 ニッケルメッキ　　　　　　　　　 ボックス 付属ビス　ＷＭ-1□：バインドM3×8 端子ボックス/ ＷＭ-2□：バインドM4×8 防水コネクタ/ 型番・寸法・標準価格 ケーブル グランド W 型　番 Ｗ H Ｄ 対応ケース板厚 自重（g） 標準価格（税別） H ● オフホワイト ● ダークグレー アルミサッシ ケース ＷＭ-1Ｗ ＷＭ-1Ｄ 45 9 65 t0.8〜t3.5 11.5 ▲340 ＷＭ-2Ｗ ＷＭ-2Ｄ 80 11 115 t0.8〜t3.5 48 ▲650 アルミ フレーム/ ヒートシンク ▲は値上げした製品です。 ケース メタルケース PMB-1 ポールマウントブラケット Raspberry Piケース/ Okdo ROCK 取付例 ■ 製品の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 ケース フリーサイズ ケース/ フリーサイズ 28.3 パネル 21.85 8.65 ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 2.7 M3用ビス穴 Counterbored アクセサリー /機構部品 ■ 室内での使用に最適な小型のポールマウントブラケットです。 型番・標準価格 ■ 材質 / 色：PA66+GF（UL94HB） / ブラック ■ 取付けにはMT3-4 (詳細はP14-59をご覧下さい。) を 型　番 耐荷重（kg） 自重（g） 入　数 標準価格(税別) / 袋 カスタム製品 ご使用いただくか、別途ナベM3ビスをご用意下さい。 PMB-1 1 3（1個） 2 / 袋 140 ■ 取付け可能なポール最小径はφ35になります。 技術資料/ 各種ご案内 ■ ポール取付けの際は、ネジ式ステンレスバンドSNBシリーズ（ P3-104）、 ポール取付けベルトPKBシリーズ（ P3-105）、ポール結束バンドSCTシリーズ（ P3-106）をご利用下さい。 14 -29 28.3 φ7.2

BC SERIES 埋込電池ボックス 電 池 ホ ル ダ ー ／ 電 池 ボ ッ ク ス ／ コ イ ン 電 池 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス テクニカルデータ 取付例 防水・防塵 使用温度範囲：−10℃～＋60℃ アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース 1 3 5 2 1 4 アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ■ 板厚1.0～3.5mmに取付け可能なビス止めタイプの電池ボックスです。 ケース/ フリーサイズ パネル ■ 電池カバーは工具なしで開閉できますので電池交換が容易です。 ■ 単3ｘ2、単3ｘ3、単3ｘ4、単4ｘ2、単4ｘ4の5タイプからお選びい ラックケース ただけます。それぞれリード線ありとリード線なしの2種類ございます。 ■ ⊕、⊖の電池マーク付き、逆装てん通電防止構造になっています。 棚板/ ■ アルカリ乾電池とマンガン乾電池はメーカーによって外形寸法が異なり ラックパネル ますので、電池ボックス内に隙間が生じる場合がございます。必要に応 4 2 3 5 じて電池押さえスポンジ（SCMシリーズ） をご利用下さい。 電池ホルダー/ 電池ボックス/ コイン電池 構成内容 アクセサリー /機構部品 No. 名　称 個　数 材　質 色 / 表面処理 1 電池ボックス本体 1 難燃性ABS（ UL94V-0 主成分） ブラック・オフホワイト / シボ 2 電池カバー 1 難燃性ABS（ UL94V-0 主成分） ブラック・オフホワイト / シボ カスタム製品 3 フレーム 1 難燃性ABS（ UL94V-0 主成分） ブラック・オフホワイト　　　 4 差込端子 差込端子 : 真ちゅう、鉄線 ニッケルメッキ　　　　　　　 技術資料/ リード線付差込端子（ BC-Lタイプ） 1set リード線 : PVC+銅線（ UL1007 AWG26） ブラック・レッド　　　　　　 各種ご案内 5 取付ビス（ トラスタッピングM2.3x10） 4 鉄 ニッケルメッキ　　　　　　　 ※リード線先端カット、カット部予備はんだ付きです。 13 -21

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ■ 差込端子の形状、位置は機種ごとに異なります。 電池ボックス本体裏面 電 W H 4-M2.3タッピング用ボス 4-R2.25 池 ホ ル ダ ー ／ 電 池 ボ ッ ク ス ／ コ イ ン 電 池 ※BC4-□L、BC3-□Lはリード線付端子です。 型番目次/ Photo INDEX 取付穴加工図 プラスチック a ケース 4-R2以下 キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ 取付可能板厚範囲 : 1.0 ～ 3.5mm ケース アルミ フレーム/ ヒートシンク ケース リード線なしタイプ メタルケース 型番・寸法・標準価格 型　番 寸　法 電池構造 自重（g） 標準価格（税別） Raspberry ● ブラック ● オフホワイト W H D a b Piケース/ Okdo ROCK BC4-2-B BC4-2-W 40 14.8 78.5 32.5 71 単4×2 ※ 24.5 ▲330 ケース BC4-4-B BC4-4-W 62 14.8 78.5 54.5 71 単4×4 ※ 34.5 ▲410 フリーサイズ ケース/ BC3-2-B BC3-2-W 50.5 18.5 81.5 43 74 単3×2 ※ 31.5 ▲350 フリーサイズ パネル BC3-3-B BC3-3-W 65.5 18.5 81.5 58 74 単3×3 ※ 39 ▲400 BC3-4-B BC3-4-W 80.5 18.5 81.5 73 74 単3×4 ※ 46 ▲500 ラックケース ※アルカリ乾電池、マンガン乾電池 ▲は値上げした製品です。 棚板/ ラックパネル リード線ありタイプ 電池ホルダー/ 電池ボックス/ 型番・寸法・標準価格 コイン電池 型　番 寸　法 電池構造 自重（g） 標準価格（税別） ● ブラック ● オフホワイト W H D a b アクセサリー /機構部品 BC4-2L-B BC4-2L-W 40 14.8 78.5 32.5 71 単4×2 ※ 25.5 ▲460 BC4-4L-B BC4-4L-W 62 14.8 78.5 54.5 71 単4×4 ※ 35.5 ▲550 カスタム製品 BC3-2L-B BC3-2L-W 50.5 18.5 81.5 43 74 単3×2 ※ 32.5 ▲470 BC3-3L-B BC3-3L-W 65.5 18.5 81.5 58 74 単3×3 ※ 40 ▲520 BC3-4L-B BC3-4L-W 80.5 18.5 81.5 73 74 単3×4 ※ 47 ▲630 技術資料/ 各種ご案内 ※アルカリ乾電池、マンガン乾電池 ▲は値上げした製品です。 13 -22 1.7 D 140 b

ケースへの取付方法 ■穴加工をしたケースに電池ボックス本体を埋め込み、裏面にフレームを嵌合してビス止めして下さい。 電 池 ホ ル ■ BC3-4□のフレームは正方形に近い形状のため下記のように ダ ▷マークを合わせるように取付けて下さい。 ー ／ 電 池 ボ ッ ク ス ／ コ イ ン 電 池 型番目次/ Photo INDEX プラスチック BCシリーズの並列仕様について ケース ■ BC3-□シリーズは端子を入れ替えることで並列仕様に変更することができます。下記変更例をご参照下さい。 キャリング ケース ■並列仕様にする際は端子『 IT-3シリーズ』 を新規購入していただく必要がございます。(ITシリーズはP13-41～42をご覧下さい。) ■端子入れ替えの際に樹脂が削れたり、破損する恐れがありますのでご注意下さい。 防水・防塵 樹脂ボックス ■カスタム対応で並列仕様への組み替えを承っております。並列仕様で購入をご希望の際は営業部までお問い合わせ下さい。 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 並列仕様変更例 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース 直列（標準仕様） 並列（4本） 並列（2本×2） フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ 『カスタム加工』については、営業部にお問い合わせ下さい。 ラックパネル 電池ホルダー/ 電池ボックス/ ケースの穴加工・電池ボックス取付・ コイン電池 インクジェット印刷などカスタム製品 についてのお問い合せは営業部へ アクセサリー /機構部品 カスタム製品 TEL.048-222-7640 E-mail： custom@takachi-el.co.jp 技術資料/ 各種ご案内 13 -23
