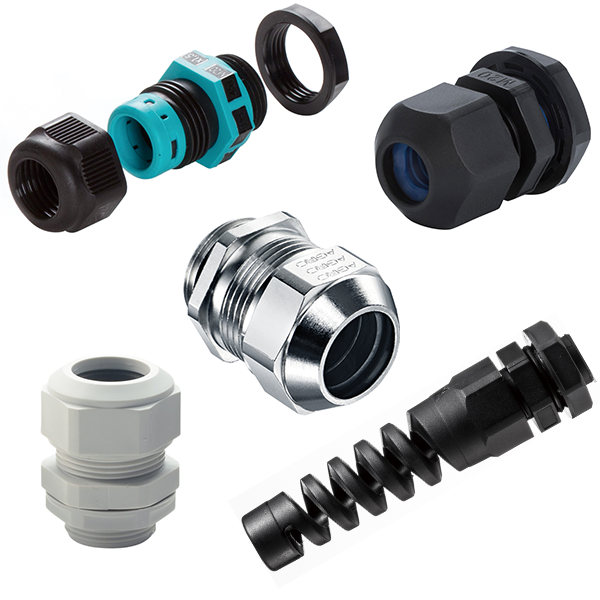

タカチ電機工業 防水ケーブルグランド・防水ケーブルクランプ カタログ

製品使用例 防水ケーブルグランド・防水コネクタシリーズは屋外用通信器、制御盤、工作機械、プラント設備、鉄道・船舶、LED照明、太 端 陽光発電などの電力ケーブル、センサーケーブルの防水・防塵に最適です。 子 ボ ッ 屋外用通信機 リモート監視システム 医療コントローラ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ 水質汚濁測定器 工場用ハンディターミナル ル グ ラ 自動生産ライン ン ド 型番目次/ Photo INDEX プラスチック ケース プラント用コントローラー 産業用モーター キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース タカチ防水・防塵ボックスと合わせてご利用下さい。 アルミ フレーム/ ヒートシンク タカチはプラスチック・アルミダイキャスト・ステンレス製の様々な防水・防塵ボックスを販売しております。ボックスとケー ケース ブルグランドを合わせてご利用下さい。 メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -91

ケーブルグランド取付穴加工について タカチ防水・防塵ボックスにケーブルグランド・防水コネクタ取付穴を追加工致します。 全てのケーブルグランドに対応した穴加工が可能です。 端 穴加工は受注後実働5日目発送の納期で承ります。 子 ボ ッ 丸穴・ダブルD穴 CNC切削機により加工、ステンレスボックスには ク ス レーザー加工を致します。 ／ 防 水 Custom コ ネ ク タ ／ ケ ー ブ ル グ ラ ン Custom ド 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ザグリ穴 板厚の厚いボックスに取付る際、加工穴の周囲を削って肉薄にしたり、導通接触させ シールドやグランドを取りたい場合に塗装・アルマイトを剥がす加工を致します。 防水・防塵 樹脂ボックス Custom 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ネジ穴加工 ナットを使用せず、ケーブルグランドをボックスに取付けたい場合の ケース ネジ穴加工を致します。 メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース タカチではマシニングセンタにより、螺旋状のタップ加工を致します。 ケーブルグラント用の穴はM6～40、PG7～29まで加工可能です。 棚板/ ラックパネル アルミダイキャスト等の肉厚素材でもネジ穴加工は問題ありません。 電池ホルダー/ ※ケーブルグランド取付時にねじ込みがきつい場合、工具（スパナ等）を使用し 電池ボックス/ コイン電池 て取付けて下さい。 アクセサリー /機構部品 営業部 ●電話でお問い合わせ ●メールでお問い合わせ カスタム製品 穴加工についてのご質問・お見 積・ご注文は、営業部までお問い TEL 048-222-7640 custom@takachi-el.co.jp 技術資料/ 合わせ下さい。 各種ご案内 5 -92

RMW SERIES 耐候性Mネジケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー 4 5 ブ ル グ ■ 紫外線や経年劣化に強いシリコンゴムを使用した耐候性ケーブルグランド。 ラ ■ 屋外での防水機器の配線に最適です。 ン ド 構成内容 ■ PA = ポリアミドの略称 No. 名　称 材　質 型番目次/ 1 キャップ　　 PA66（UL94V-2） Photo INDEX 2 ゴムブッシュ シリコン 　　　　 3 コネクタ本体 PA66（UL94V-2） プラスチック 4 O-リング 　 シリコン 　　　　 ケース 1 2 3 5 ナット　　　 PA66（UL94V-2） キャリング ケース 外観寸法図 テクニカルデータ サイズによってキャップデザインが異なります 防水・防塵 保護等級 : IP67相当 樹脂ボックス 使用温度範囲 : -20℃～＋80℃ L H SW 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース ■ 詳細寸法・CADデータは、ホームページをご覧下さい。 RMW40以下 RMW50 アルミ ■ RMW10S-6にはナットが付属していません。 フレーム/ ヒートシンク 取付けの際は、相手側にネジ穴加工が必要となります。 ケース 型番・寸法・標準価格 メタルケース 型　番 G 適合ケーブル径 L H 最大 SW A 入　数 標準価格（税別）/袋 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 Raspberry RMW8L-2.5B RMW8L-2.5S M8×1.25 φ8.2 1 2.5 13 19.5 12 13.6 1 / 袋 ▲ 125 Piケース/ Okdo ROCK RMW8L-4B RMW8L-4S M8×1.25 φ8.2 2.5 4 13 19.5 12 13.6 1 / 袋 ▲ 125 ケース RMW10S-6B RMW10S-6S M10×1.5 ナット無 3 6 8 20.5 13 14.6 1 / 袋 ▲ 110 フリーサイズ ケース/ RMW10L-6B RMW10L-6S M10×1.5 φ10.2 3 6 13 20.5 13 14.6 1 / 袋 ▲ 125 フリーサイズ パネル RMW12S-7B RMW12S-7S M12×1.5 φ12.2 3.5 7 9 20.5 16 17.7 1 / 袋 ▲ 110 RMW12L-7B RMW12L-7S M12×1.5 φ12.2 3.5 7 14.5 20.5 16 17.7 1 / 袋 ▲ 125 ラックケース RMW16S-8B RMW16S-8S M16×1.5 φ16.2 4 8 9 23.5 19.2 21.3 1 / 袋 ▲ 125 RMW16L-8B RMW16L-8S M16×1.5 φ16.2 4 8 15 24 19.2 21.3 1 / 袋 ▲ 140 棚板/ RMW20S-12B RMW20S-12S M20×1.5 φ20.2 6 12 10 29 24.3 26.8 1 / 袋 ▲ 140 ラックパネル RMW20L-12B RMW20L-12S M20×1.5 φ20.2 6 12 15 28.5 24.3 26.8 1 / 袋 ▲ 160 RMW25L-17B RMW25L-17S M25×1.5 φ25.2 11 17 15 35 33.3 36.8 1 / 袋 ▲ 240 電池ホルダー/ 電池ボックス/ RMW32L-21B RMW32L-21S M32×1.5 φ32.3 13 21 15 38 36.1 39.8 1 / 袋 ▲ 300 コイン電池 RMW40L-27B RMW40L-27S M40×1.5 φ40.3 18 27 18 43.5 46.1 51.2 1 / 袋 ▲ 570 RMW50L-38B RMW50L-38S M50×1.5 φ50.4 27 38 20 50.5 60 66.5 1 / 袋 ▲ 1,010 アクセサリー /機構部品 RMW10L-6B-P RMW10L-6S-P M10×1.5 φ10.2 3 6 13 20.5 13 14.6 100 / 袋 ▲ 8,270 RMW12S-7B-P RMW12S-7S-P M12×1.5 φ12.2 3.5 7 9 20.5 16 17.7 100 / 袋 　 6,290 RMW12L-7B-P RMW12L-7S-P M12×1.5 φ12.2 3.5 7 14.5 20.5 16 17.7 100 / 袋 　 6,750 カスタム製品 RMW16S-8B-P RMW16S-8S-P M16×1.5 φ16.2 4 8 9 23.5 19.2 21.3 100 / 袋 　 7,520 RMW16L-8B-P RMW16L-8S-P M16×1.5 φ16.2 4 8 15 24 19.2 21.3 100 / 袋 ▲ 8,210 技術資料/ RMW20S-12B-P RMW20S-12S-P M20×1.5 φ20.2 6 12 10 29 24.3 26.8 100 / 袋 　 8,740 各種ご案内 RMW20L-12B-P RMW20L-12S-P M20×1.5 φ20.2 6 12 15 28.5 24.3 26.8 100 / 袋 ▲10,600 ■ 数量の多い場合は、単価の安い100個パックでご購入下さい。 ▲は値上げした製品です。 5 -93 G A

RMWシリーズ　シリコン製ゴムブッシュ 耐候性試験結果 【試験品】　RMWシリーズのゴムブッシュの1箇所を切り、下記のようにアルミプレートに固定したものを試験。 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ 試験前 試験後 ン ド 【試験方法】 試験装置：スーパーキセノンウェザーメーター SX75（スガ試験機株式会社製） 型番目次/ 試験条件：JIS B7754：1991 キセノンアーククランプ式耐光性及び耐候性試験機に規定される装置を用いて下記の条件で行った。 Photo INDEX 　　　　　放射照度：180W/㎡ (調節波長範囲 300～400nm) 　　　　　ブラックパネル温度：63±3℃　　　相対湿度：50±10％ プラスチック ケース 　　　　　サイクル条件：120分サイクル（18分間照射及び水噴霧、102分照射） 試験時間：2000時間 (約4年相当) キャリング 放射露光量：1296MJ/㎡ ケース 【試験結果】 防水・防塵 樹脂ボックス 外観：表面に亀裂、光沢、粉状の物質が表面に出てくる等の変化は見られない。材質の柔軟性もほぼ変化なし。 防水・防塵 〔試験前の外観〕 〔試験後そのままの状態の外観〕 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース 【他の材料での試験結果】 NBR（RMシリーズで使用しているもの）　外観：表面の光沢が無くなり、材質の硬化があった。 Raspberry Piケース/ 〔試験前の外観〕 〔試験後そのままの状態の外観〕 Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ EPDM（他社の耐候性ケーブルグランドで使用しているもの）　外観：亀裂が発生し、変色が大きく、粉状の物質が表面に出ている。 電池ボックス/ コイン電池 〔試験前の外観〕 〔試験後そのままの状態の外観〕 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -94

RM SERIES Mネジケーブルグランド 低価格タイプ 端 子 4 5 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ■ ネジ部がMネジ規格の汎用ケーブルグランドです。 1 2 3 ル ■ ネジサイズM8～M63、 対応ケーブル外径はφ1mm～φ44mmまで グ 構成内容 の幅広いラインナップ。 ■ PA = ポリアミドの略称 ラ No. 名　称 材　質 ン ■ 耐油性の高いNBRゴムを使用しています。 1 キャップ　　 PA66（UL94V-2） ド ■ IP67相当の防水性かつ、大幅な低価格となっています。 2 ゴムブッシュ NBR 3 コネクタ本体 PA66（UL94V-2） 型番目次/ テクニカルデータ Photo 4 O-リング 　 NBR INDEX 外観寸法図 保護等級 : IP67相当 5 ナット　　　 PA66（UL94V-2） 使用温度範囲 : -20℃～＋80℃ プラスチック ケース サイズによってキャップデザインが異なります L H SW キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ■ 詳細寸法・CADデータは、ホームページをご覧下さい。 ボックス ■ RM-8S-2.5, 8S-4, 10S-6にはナットが付属していません。 端子ボックス/ 防水コネクタ/ 取付けの際は、相手側にネジ穴加工をして取付下さい。 ケーブル RM40以下 RM50以上 グランド 型番・寸法・標準価格 アルミサッシ ケース 型　番 G 適合ケーブル径 L H 最大 SW A 入　数 標準価格（税別）/袋 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 アルミ フレーム/ RM8S-2.5B RM8S-2.5S M8×1.25 ナット無 1 2.5 7.5 19.5 12 13.6 1 / 袋 ▲ 100 ヒートシンク ケース RM8L-2.5B RM8L-2.5S M8×1.25 φ8.2 1 2.5 13 19.5 12 13.6 1 / 袋 ▲ 120 RM8S-4B RM8S-4S M8×1.25 ナット無 2.5 4 7.5 19.5 12 13.6 1 / 袋 ▲ 100 メタルケース RM8L-4B RM8L-4S M8×1.25 φ8.2 2.5 4 13 19.5 12 13.6 1 / 袋 ▲ 120 RM10S-6B RM10S-6S M10×1.5 ナット無 3 6 8 20.5 13 14.6 1 / 袋 ▲ 100 Raspberry RM10L-6B RM10L-6S M10×1.5 φ10.2 3 6 13 20.5 13 14.6 1 / 袋 ▲ 120 Piケース/ Okdo ROCK RM12S-7B RM12S-7S M12×1.5 φ12.2 3.5 7 9 20.5 16 17.7 1 / 袋 ▲ 100 ケース RM12L-7B RM12L-7S M12×1.5 φ12.2 3.5 7 14.5 20.5 16 17.7 1 / 袋 ▲ 120 フリーサイズ ケース/ RM16S-8B RM16S-8S M16×1.5 φ16.2 4 8 9 23.5 19.2 21.3 1 / 袋 ▲ 120 フリーサイズ パネル RM16L-8B RM16L-8S M16×1.5 φ16.2 4 8 15 24 19.2 21.3 1 / 袋 ▲ 125 RM20S-12B RM20S-12S M20×1.5 φ20.2 6 12 10 29 24.3 26.8 1 / 袋 ▲ 125 ラックケース RM20L-12B RM20L-12S M20×1.5 φ20.2 6 12 15 28.5 24.3 26.8 1 / 袋 ▲ 130 RM25L-17B RM25L-17S M25×1.5 φ25.2 11 17 15 35 33.3 36.8 1 / 袋 ▲ 220 棚板/ RM32L-21B RM32L-21S M32×1.5 φ32.3 13 21 15 38 36.1 39.8 1 / 袋 ▲ 280 ラックパネル RM40L-27B RM40L-27S M40×1.5 φ40.3 18 27 18 43.5 46.1 51.2 1 / 袋 ▲ 520 RM50L-38B RM50L-38S M50×1.5 φ50.4 27 38 20 50.5 60 66.5 1 / 袋 ▲ 930 電池ホルダー/ 電池ボックス/ RM63L-44B RM63L-44S M63×1.5 φ63.4 37 44 20 53 68 75.5 1 / 袋 ▲ 1,270 コイン電池 RM10L-6B-P RM10L-6S-P M10×1.5 φ10.2 3 6 13 20.5 13 14.6 100 / 袋 ▲ ,8180 RM12S-7B-P RM12S-7S-P M12×1.5 φ12.2 3.5 7 9 20.5 16 17.7 100 / 袋 　 5,790 アクセサリー /機構部品 RM12L-7B-P RM12L-7S-P M12×1.5 φ12.2 3.5 7 14.5 20.5 16 17.7 100 / 袋 　 6,100 RM16S-8B-P RM16S-8S-P M16×1.5 φ16.2 4 8 9 23.5 19.2 21.3 100 / 袋 　 6,840 RM16L-8B-P RM16L-8S-P M16×1.5 φ16.2 4 8 15 24 19.2 21.3 100 / 袋 　 7,140 カスタム製品 RM20S-12B-P RM20S-12S-P M20×1.5 φ20.2 6 12 10 29 24.3 26.8 100 / 袋 　 8,020 RM20L-12B-P RM20L-12S-P M20×1.5 φ20.2 6 12 15 28.5 24.3 26.8 100 / 袋 ▲ 9,500 技術資料/ RM25L-17B-P RM25L-17S-P M25×1.5 φ25.2 11 17 15 35 33.3 36.8 100 / 袋 ▲16,310 各種ご案内 ■ 数量の多い場合は、単価の安い100個パックでご購入下さい。 ▲は値上げした製品です。 5 -95 G A

RPG SERIES PGネジケーブルグランド 低価格タイプ 4 5 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル 1 2 3 グ ラ ■ ネジ部がPGネジ規格の汎用ケーブルグランドです。 ン ■ 耐油性の高いNBRゴムを使用しています。 ド 構成内容 ■ PA = ポリアミドの略称 ■ IP67相当の防水性かつ、大幅な低価格となっています。 No. 名　称 材　質 型番目次/ 1 キャップ　　 PA66（UL94V-2） Photo INDEX 2 ゴムブッシュ NBR 外観寸法図 3 コネクタ本体 PA66（UL94V-2） プラスチック 4 O-リング 　 NBR ケース L H SW 5 ナット　　　 PA66（UL94V-2） キャリング ケース テクニカルデータ 防水・防塵 保護等級 : IP67相当 樹脂ボックス 使用温度範囲 : -20℃～＋80℃ 防水・防塵 アルミ/ ステンレス ボックス ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 端子ボックス/ 防水コネクタ/ ケーブル グランド 型番・寸法・標準価格 アルミサッシ ケース 型　番 G 適合ケーブル径 L H 最大 SW A 入　数 標準価格（税別）/袋 ● ブラック（B） ● グレー（G） ネジ規格 ネジ外径 取付穴径 最小 最大 アルミ フレーム/ ヒートシンク RPG7-7B RPG7-7G PG7 12.5 φ12.7 3 7 9 20.5 16 17.7 1 / 袋 100 ケース RPG9-8B RPG9-8G PG9 15.2 φ15.4 4 8 9 23.5 19 21 1 / 袋 110 RPG11-10B RPG11-10G PG11 18.6 φ18.8 5 10 9 26 22 24 1 / 袋 120 メタルケース RPG13.5-11B RPG13.5-11G PG13.5 20.4 φ20.6 6 11 10 29 24 26.4 1 / 袋 160 RPG16-14B RPG16-14G PG16 22.5 φ22.7 8 14 10 30 26.7 29.5 1 / 袋 190 Raspberry Piケース/ RPG21-18B RPG21-18G PG21 28.3 φ28.5 13 18 12 35 33 36.5 1 / 袋 260 Okdo ROCK ケース RPG29-25B RPG29-25G PG29 37 φ37.2 18 25 12 41.5 42 46.5 1 / 袋 450 フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ オプション部品（別売） ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 シーリングプラグ 防水ホールプラグ 技術資料/ 各種ご案内 SPシリーズ　P5−101 SHPシリーズ　P5−102 5 -96 G A

AG SERIES 高防水型 ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo INDEX ■ 保護等級IP68 1bar/30分の高防水型樹脂製ケーブルグランドです。 テクニカルデータ ■ ネジサイズはM8～M50、対応ケーブル外径はφ2.5mm～φ42mmまで幅広いサイズを プラスチック 保護等級 : IP68 1bar/30min ケース 揃えています。 水深10mに30分間相当の防水 ■ キャップ・コネクタ本体はPA6GF（ポリアミド6グラスファイバー入り）ですので強度と 使用温度範囲 : -20℃～＋100℃ EN50262 Var.Aに準拠 キャリング 耐熱性に優れています。 ※規格の概要はP5−117ページをご参照下さい。 ケース ■ 環境を考慮したハロゲンフリー製品です。 防水・防塵 樹脂ボックス AGシリーズ 従来式ケーブルグランド 防水・防塵 AGシリーズはゴムブッシュが肉厚で、ケーブルとの接触面が 強く締めつけるとゴムブッシュやケーブルの変形により安定した防水性が アルミ/ ステンレス 大きいので、均一な力でケーブルを保持します。 保てなくなる場合があります。 ボックス 繰返しの締付に対しても安定した高い防水性を発揮します。 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ 構成内容 ■ PA6GF = ポリアミド6 グラスファイバー入りの略称 Okdo ROCK ケース No. 名　称 材　質 フリーサイズ 1 キャップ　　 PA6GF ケース/ フリーサイズ 2 ゴムブッシュ TPE パネル 3 コネクタ本体 PA6GF 4 ナット　　　 PA6 ラックケース ■ M8, M10サイズにはナットが付属していません。 取付けの際は、相手側にネジ穴加工をして取付下さい。 棚板/ ラックパネル 電池ホルダー/ ■ 締付けトルクはケーブル径により異なります。 電池ボックス/ コイン電池 ゴムブッシュが少し見える程度まで締付けて下さい。 アクセサリー 1 2 3 4 /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -97

■ 台座裏側に止水リブが付いているので、相手側が平面の場合はオプションの 止水リブ ゴムパッキンは必要ありません。 端 ■ 相手側が凹凸の大きい塗装品や鋳造品の場合や射出成型品等のテーパー部に 子 取り付ける場合は、オプションのゴムパッキンAGPシリーズ（カタログP5― ボ ッ 99）をご利用下さい。 ク ス ／ 防 水 コ ネ ク タ ／ ケ ゴムパッキン ゴムパッキン ー ブ ル 射出成型品等のテーパー部に取り付ける場合 凹凸の大きい塗装品や鋳造品に取り付ける場合 グ ラ ン ド 外観寸法図 型番目次/ Photo INDEX m L H SW プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 防水コネクタ/ ケーブル ■ M8・M10 サイズにはナットが付属しておりません。 グランド 取付けの際は、ネジ穴加工が必要となります。 アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 型番・寸法・標準価格 メタルケース 型　番 G 適合ケーブル径 L H 最大 SW A d m 入　数 標準価格（税別）/袋 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 Raspberry Piケース/ AG8-3.5B AG8-3.5S M 8×1.0 ナット無 2.5 3.5 10 17 12 13.2 ― ― 1 / 袋 ▲ 390 Okdo ROCK ケース AG8-5B AG8-5S M 8×1.0 ナット無 3.5 4.7 10 17 12 13.2 ― ― 1 / 袋 ▲ 390 フリーサイズ AG10-6B AG10-6S M10×1.0 ナット無 4 6 10 19 15 16.5 ― ― 1 / 袋 ▲ 390 ケース/ フリーサイズ AG12-5B AG12-5S M12×1.5 φ12.2 3.5 4.7 12 23.5 17 18.7 18.8 5 1 / 袋 ▲ 270 パネル AG12-6.5B AG12-6.5S M12×1.5 φ12.2 5 6.5 12 23 17 18.7 18.8 5 1 / 袋 ▲ 270 AG12-8B AG12-8S M12×1.5 φ12.2 6.5 7.8 12 23 17 18.7 18.8 5 1 / 袋 ▲ 270 ラックケース AG16-10B AG16-10S M16×1.5 φ16.2 8 10 12 26 21 23.1 24.3 5 1 / 袋 ▲ 300 AG20-15B AG20-15S M20×1.5 φ20.2 11 15 13 27 27 29.7 29 6 1 / 袋 ▲ 390 棚板/ AG25-16B AG25-16S M25×1.5 φ25.2 12.5 16 13 34 34 37.4 36 6.7 1 / 袋 ▲ 570 ラックパネル AG25-20B AG25-20S M25×1.5 φ25.2 16 20 13 34 34 37.4 36 6.7 1 / 袋 ▲ 570 AG32-25.5B AG32-25.5S M32×1.5 φ32.3 21 25.5 15 36 41 45.6 46 8 1 / 袋 ▲ 960 電池ホルダー/ 電池ボックス/ AG40-28.5B AG40-28.5S M40×1.5 φ40.3 24 28.5 15 41 50 55.4 53.5 9 1 / 袋 ▲1,840 コイン電池 AG40-33B AG40-33S M40×1.5 φ40.3 28.5 33 15 41 50 55.4 53.5 9 1 / 袋 ▲1,840 AG50-37B AG50-37S M50×1.5 φ50.4 33 37 16 45 60 65.5 66 9.6 1 / 袋 ▲3,390 アクセサリー /機構部品 AG50-42B AG50-42S M50×1.5 φ50.4 37 42 16 45 60 65.5 66 9.6 1 / 袋 ▲3,390 ▲は値上げした製品です。 カスタム製品 技術資料/ 各種ご案内 5 -98 d G A

AGP SERIES AGシリーズ用 ゴムパッキン 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド ■ AGシリーズ専用のゴムパッキンです。耐油性の高いNBRゴム製です。 型番目次/ ■ 取付ける相手側が凹凸の大きい塗装品や鋳造品の場合にご利用下さい。 Photo INDEX ■ 射出成型品のテーパー部に取り付ける場合にご利用下さい。 ■ サイズはM12～M50まで揃えています。 プラスチック ケース ■ 取付ける相手側が平面の場合は、ゴムパッキンの必要はありません。 また、取付相手が平面の場合は、ゴムパッキンの有/無で防水性は変わりません。 キャリング ■ AGシリーズ以外はOリングが付属していますので必要ありません。 ケース 防水・防塵 外観寸法図 樹脂ボックス 防水・防塵 アルミ/ ステンレス D1 ボックス D2 M 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 取付例 メタルケース ■ 材質：NBR Raspberry Piケース/ Okdo ROCK ケース 型番・寸法・標準価格 フリーサイズ ケース/ 型　番 D1 D2 M 適合ケーブルグランド 入　数 標準価格（税別）/袋 フリーサイズ パネル AGP-12 20 12 1.6 AG12 10 / 袋 ▲ 520 AGP-16 23.5 16.5 2.0 AG16 10 / 袋 ▲ 520 ラックケース AGP-20 29 20 2.0 AG20 10 / 袋 ▲ 550 AGP-25 37 25 2.0 AG25 10 / 袋 ▲ 740 棚板/ AGP-32 44 32 2.2 AG32 5 / 袋 ▲ 780 ラックパネル AGP-40 52 40 2.0 AG40 5 / 袋 ▲ 840 AGP-50 64 50 3.1 AG50 5 / 袋 ▲1,090 電池ホルダー/ 電池ボックス/ ▲は値上げした製品です。 コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -99

THA45 SERIES シームレス型ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド ■ 本体とゴムブッシュが一体成型され、隙間のない構造なので、防水性に優れています。 型番目次/ Photo INDEX プラスチック 外観寸法図 ケース m L H SW キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ テクニカルデータ ステンレス ボックス 保護等級 : IP68 5bar/1h 端子ボックス/ 水深50mに1時間相当の防水 防水コネクタ/ ケーブル 使用温度範囲 : -40℃～＋125℃ 3 2 1 グランド EN50262 VarAに準拠 ※規格の概要はP5−117ページをご参照下さい。 アルミサッシ ケース ■ 各型番の詳細はCAD図・PDF図をダウンロードしてご確認下さい。 アルミ フレーム/ ヒートシンク ケース 色仕様 構成内容 ■ PA = ポリアミドの略称 メタルケース 記号 ? ライトグレー /グレー ? ブラック /グレー ? ブラック /グリーン No. 名　称 材　質 Raspberry 1 キャップ　　 ※PA66 / PA66GF Piケース/ Okdo ROCK 2 コネクタ本体 　PA66・TPE ケース 色 3 ナット　　　 　PA66 フリーサイズ ケース/ ※THA452シリーズのキャップはPA66になります。 フリーサイズ パネル ラックケース 棚板/ ラックパネル 型番・寸法・標準価格 ■ THA45シリーズをご注文の際は必ず、型番末尾□に L・B・Gの色記号をつけて下さい。 G 適合ケーブル径 型　番 L H 最大 SW A d m 入 数 標準価格（税別）/袋 電池ホルダー/ ネジ規格 ネジ外径 取付穴径 最小 最大 電池ボックス/ コイン電池 THA450-16S□ M16×1.5 15.3 φ15.7 5 7.5 8 29.5 19 21.6 24 5 1 / 袋 ▲250 THA450-16L□ M16×1.5 15.3 φ15.7 7.5 9.5 8 29.5 19 21.6 24 5 1 / 袋 ▲250 アクセサリー THA451-20□ M20×1.5 20 φ20.2 10.5 14 8 31 24 26.3 26.5 7 1 / 袋 ▲280 /機構部品 THA451-20-2□ M20×1.5 20 φ20.2 φ6×2 8 31 24 26.3 26.5 7 1 / 袋 ▲280 THA452-25□ M25×1.5 25 φ25.2 14 17 8 34 29 32 35.2 6 1 / 袋 ▲340 カスタム製品 ▲は値上げした製品です。 技術資料/ 各種ご案内 5-100 d G A

SP SERIES シーリングプラグ 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド ■ 使用しないケーブルグランドの穴を塞ぐシーリングプラグです。 ■ ケーブルグランドのゴムブッシュに差込み、キャップを締付ける事で防水する事が可能です。 型番目次/ Photo INDEX プラスチック ケース 外観寸法図 キャリング ケース 防水・防塵 D 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ H ケーブル グランド ■ 材質：ナイロン アルミサッシ ケース 型番・寸法・標準価格 アルミ 型　番 D D1 H 適合ケーブルグランド 入　数 標準価格（税別）/袋 フレーム/ ヒートシンク SP-12 10.2 6 15.5 RMW12、RM12、RMW16、RM16、RPG7、RPG9 10 / 袋 280 ケース SP-16 15.6 9.5 15.5 RMW20、RM20、RPG11、RPG13.5 10 / 袋 410 SP-20 19.6 13.5 16.5 RPG16 10 / 袋 500 メタルケース SP-25 24.4 17.5 17 RMW25、RM25、RMW32、RM32、RPG21 5 / 袋 480 SP-40 32.5 24.5 17.5 RMW40、RM40、RPG29 5 / 袋 580 Raspberry Piケース/ Okdo ROCK SP-50 47.2 38.9 17.6 RMW50、RM50 5 / 袋 1,020 ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5-101 φD1

SHP SERIES 防水ホールプラグ 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド ■ 使用していない貫通穴を塞ぐ防水ホールプラグです。 ■ ナットにて締め付けることによってIP67の保護等級で使用可能です。 型番目次/ ■ タップ穴に直接取り付けて使用する場合は保護等級はございません。 Photo INDEX プラスチック 外観寸法図 ケース L2 キャリング ケース L1 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス D ブラックタイプは表面に成型品特有の光沢がある 端子ボックス/ 機種がありますが、良品としております。 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ 3 2 1 フレーム/ ヒートシンク ケース 構成内容 メタルケース ■ PA = ポリアミドの略称 No. 名　称 材　質 Raspberry 1 プラグ本体 PA66 (UL94V-2) Piケース/ Okdo ROCK 2 O-リング NBR ケース 3 ナット　　 PA66 (UL94V-2) フリーサイズ ケース/ フリーサイズ パネル 型番・寸法・標準価格 型　番 G ラックケース D L1 L2 入数 標準価格(税別)/袋 ブラック(B) ライトグレー(S) ネジ規格 取付穴径 SHP-12B SHP-12S M12×1.5 φ12.2 φ16 9 12.2 1 / 袋 70 棚板/ SHP-16B SHP-16S M16×1.5 φ16.2 φ20 9 12.2 1 / 袋 75 ラックパネル SHP-20B SHP-20S M20×1.5 φ20.2 φ25 11 14.6 1 / 袋 115 SHP-25B SHP-25S M25×1.5 φ25.2 φ30 11 14.5 1 / 袋 160 電池ホルダー/ 電池ボックス/ SHP-32B SHP-32S M32×1.5 φ32.3 φ38 11 15 1 / 袋 190 コイン電池 SHP-40B SHP-40S M40×1.5 φ40.3 φ46 12 16 1 / 袋 290 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5-102 G

RSP SERIES スパイラル ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo INDEX ■ 全7サイズ、2色展開の14機種からお選びいただけます。 テクニカルデータ プラスチック ケース ■ ケーブルの曲がりを防ぎ断線から保護します。 保護等級 : IP67相当 ■ IP67相当の防水性かつ、低価格です。 使用温度範囲 : -20℃～＋80℃ キャリング ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 ケース 防水・防塵 樹脂ボックス 外観寸法図 防水・防塵 アルミ/ L H SW ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 4 3 2 1 メタルケース Raspberry Piケース/ Okdo ROCK 構成内容 ■ PA = ポリアミドの略称 ケース No. 名　称 材　質 フリーサイズ ケース/ 1 キャップ　　 PA66（UL94V-2） フリーサイズ パネル - ゴムブッシュ NBR 2 コネクタ本体 PA66（UL94V-2） ラックケース 3 O-リング 　 NBR 4 ナット　　　 PA66（UL94V-2） 棚板/ ラックパネル 型番・寸法・標準価格 電池ホルダー/ 電池ボックス/ 型　番 G 適合ケーブル径 コイン電池 L H SW A 入 数 標準価格（税別）/袋 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 RSP 8-2.5B RSP 8-2.5S M 8×1.25 φ 8.2 1 2.5 10.5 48 12.1 13.8 1 / 袋 ▲220 アクセサリー /機構部品 RSP 8-4B RSP 8-4S M 8×1.25 φ 8.2 2.5 4 10.5 48 12.1 13.8 1 / 袋 ▲220 RSP10-6B RSP10-6S M10×1.5 φ10.2 3 6 12.2 54 13.1 14.5 1 / 袋 ▲220 RSP12-6B RSP12-6S M12×1.5 φ12.2 3.5 6 9 62 16 17 1 / 袋 ▲220 カスタム製品 RSP16-8B RSP16-8S M16×1.5 φ16.2 4 8 9 69 19.5 21 1 / 袋 ▲250 RSP20-11B RSP20-11S M20×1.5 φ20.2 6 11 10 82 24 26 1 / 袋 ▲310 技術資料/ RSP25-16B RSP25-16S M25×1.5 φ25.2 11 16 12 102 33 36 1 / 袋 ▲430 各種ご案内 ▲は値上げした製品です。 5-103 G A

REL SERIES エルボ型 ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド ■ ネジ部がMネジ規格のL型ケーブルグランドです。 テクニカルデータ ■ 電線を垂直に配線で出来ます。 型番目次/ 保護等級 : IP67相当 Photo ■ IP67相当の保護等級です。 INDEX 使用温度範囲 : -20℃～＋80℃ プラスチック 4 ケース 構成内容 1 5 No. 名　称 材　質 キャリング 1 キャップ　　　　 PA66 ケース 2 ゴムブッシュ　　 NBR/PA66 3 3 コネクタ本体　　 PA66 防水・防塵 樹脂ボックス 4 シールワッシャー NBR 5 ナット　　　　　 PA66 防水・防塵 2 アルミ/ ステンレス ボックス 使用例 端子ボックス/ 防水コネクタ/ ケーブル グランド 外観寸法図 アルミサッシ H最大 SW ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ G ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 型番・寸法・標準価格 電池ホルダー/ 電池ボックス/ 型　番 G 適合ケーブル径 コイン電池 H最大 L SW A B 入 数 標準価格（税別）/袋 ● ブラック ネジ規格 取付穴径 最小 最大 REL16- 7B M16×1.5 φ16.1 5 7 45.8 10 22 24.5 20.7 1 / 袋 250 アクセサリー /機構部品 REL16-10B M16×1.5 φ16.1 8 10 45.8 10 22 24.5 20.7 1 / 袋 260 REL20-11B M20×1.5 φ20.1 7 11 52.4 15 27.3 30.8 24.9 1 / 袋 420 カスタム製品 REL20-14B M20×1.5 φ20.1 11 14 52.4 15 27.3 30.8 24.9 1 / 袋 380 REL25-16B M25×1.5 φ25.1 12 16 58 15 33.2 36.8 29.5 1 / 袋 670 REL25-18B M25×1.5 φ25.1 15 18 58 15 33.2 36.8 29.5 1 / 袋 600 技術資料/ 各種ご案内 REL32-22B M32×1.5 φ32.1 18 22 70 15 41 45.7 33.9 1 / 袋 1,020 5-104 L B A

RMH SERIES 多芯型ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ■ ネジ部がMネジ規格のケーブルグランドです。 ／ ■ 1つのケーブルグランドで複数のケーブルを防水することが可能です。 ケ ー ■ IP65相当の保護等級です。 ブ ■ 同じ外径の電線を組み合わせてご使用下さい。 ル グ 一つのケーブルグランドで最大6本の電線が防水可能です。 テクニカルデータ ラ ン 保護等級 : IP65相当 ド 使用温度範囲 : -20℃～＋80℃ 構成内容 型番目次/ Photo No. 名　称 材　質 INDEX 1 キャップ　　　　 PA66（UL94V-2） 2 ゴムブッシュ　　 NBR/PA66（UL94V-2） プラスチック ケース 3 コネクタ本体　　 PA66（UL94V-2） 1 4 シールワッシャー NBR キャリング 5 ナット　　　　　 PA66（UL94V-2） ケース 5 4 防水・防塵 樹脂ボックス 3 防水・防塵 2 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ■ 詳細寸法・CADデータはホームページをご覧下さい。 ケーブル 外観寸法図 グランド L H SW アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 使用例 メタルケース 型番・寸法・標準価格 型　番 G 適合ケーブル径 Raspberry 穴数 L H SW A 入　数 標準価格（税別）/袋 Piケース/ ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 Okdo ROCK RMH12-2B RMH12-2S M12×1.5 φ12.2 2.5 3 2 9.4 26 18.9 21.2 1 / 袋 120 ケース RMH12-3B RMH12-3S M12×1.5 φ12.2 2 2.5 3 9.4 26 18.9 21.2 1 / 袋 130 フリーサイズ ケース/ RMH12-4B RMH12-4S M12×1.5 φ12.2 2 2.5 4 9.4 26 18.9 21.2 1 / 袋 160 フリーサイズ RMH16-2B RMH16-2S M16×1.5 φ16.2 3 4 2 15 29 22 24.7 1 / 袋 170 パネル RMH16-3B RMH16-3S M16×1.5 φ16.2 3 4 3 15 29 22 24.7 1 / 袋 180 RMH16-4B RMH16-4S M16×1.5 φ16.2 2 3 4 15 29 22 24.7 1 / 袋 200 ラックケース RMH16-5B RMH16-5S M16×1.5 φ16.2 2 2.5 5 15 29 22 24.7 1 / 袋 240 RMH16-6B RMH16-6S M16×1.5 φ16.2 1.5 2 6 15 29 22 24.7 1 / 袋 240 RMH20-2B RMH20-2S M20×1.5 φ20.2 4.5 6 2 15 34.5 27 30.3 1 / 袋 220 棚板/ ラックパネル RMH20-3B RMH20-3S M20×1.5 φ20.2 4 5 3 15 34.5 27 30.3 1 / 袋 250 RMH20-4B RMH20-4S M20×1.5 φ20.2 4 4.5 4 15 34.5 27 30.3 1 / 袋 260 電池ホルダー/ RMH20-5B RMH20-5S M20×1.5 φ20.2 3 4 5 15 34.5 27 30.3 1 / 袋 290 電池ボックス/ コイン電池 RMH20-6B RMH20-6S M20×1.5 φ20.2 2 3 6 15 34.5 27 30.3 1 / 袋 290 RMH25-2B RMH25-2S M25×1.5 φ25.2 6 8 2 15 37.5 33 37 1 / 袋 260 RMH25-3B RMH25-3S M25×1.5 φ25.2 5 7 3 15 37.5 33 37 1 / 袋 300 アクセサリー /機構部品 RMH25-4B RMH25-4S M25×1.5 φ25.2 4 6 4 15 37.5 33 37 1 / 袋 320 RMH25-5B RMH25-5S M25×1.5 φ25.2 4.5 5.5 5 15 37.5 33 37 1 / 袋 340 RMH25-6B RMH25-6S M25×1.5 φ25.2 3 4.5 6 15 37.5 33 37 1 / 袋 340 カスタム製品 RMH32-2B RMH32-2S M32×1.5 φ32.3 8.5 11 2 15 44 42 46.5 1 / 袋 460 RMH32-3B RMH32-3S M32×1.5 φ32.3 9 10 3 15 44 42 46.5 1 / 袋 460 RMH32-4B RMH32-4S M32×1.5 φ32.3 8 9 4 15 44 42 46.5 1 / 袋 470 技術資料/ 各種ご案内 RMH32-5B RMH32-5S M32×1.5 φ32.3 6 8 5 15 44 42 46.5 1 / 袋 490 RMH32-6B RMH32-6S M32×1.5 φ32.3 5.5 7 6 15 44 42 46.5 1 / 袋 490 5-105 G A

RSC SERIES コネクタ付ケーブル用 ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 配線方法動画 ■ スリット入りゴムブッシュで、コネクタ付ケーブルを通線・防水することが出来ます。 型番目次/ コネクタ付きケーブルの配線方法は右のQRコードにて動画をご参照下さい。 Photo INDEX 4 テクニカルデータ プラスチック ケース 保護等級 : IP67相当 使用温度範囲 : -20℃～＋80℃ キャリング ケース 構成内容 No. 名　称 材　質 防水・防塵 樹脂ボックス 1 キャップ　　　　　　　　 PA66（UL94V-2） 2 スリット入りゴムブッシュ シリコンゴム/PA66（UL94V-2） 防水・防塵 アルミ/ 3 コネクタ本体　　　　　　 PA66（UL94V-2） ステンレス ボックス 4 シールワッシャー　　　　 シリコンゴム 端子ボックス/ 5 ナット　　　　　　　　　 PA66（UL94V-2） 防水コネクタ/ ケーブル グランド 1 2 3 5 アルミサッシ ケース アルミ 外観寸法図 フレーム/ ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 ヒートシンク ケース メタルケース L H SW Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル φ ラックケース 棚板/ ラックパネル 型番・寸法・標準価格 電池ホルダー/ 型　番 G 適合ケーブル径 電池ボックス/ L H最大 SW A φ 入　数 標準価格（税別）/袋 コイン電池 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 RSC25-6.5B RSC25-6.5S M25×1.5 φ25.2 5 6.5 15 37.5 33 37 19 1 / 袋 370 アクセサリー RSC25-10.5B RSC25-10.5S M25×1.5 φ25.2 7.5 10.5 15 37.5 33 37 19 1 / 袋 370 /機構部品 RSC32-6.5B RSC32-6.5S M32×1.5 φ32.3 5 6.5 15 44 42 46.5 25 1 / 袋 570 RSC32-10.5B RSC32-10.5S M32×1.5 φ32.3 7.5 10.5 15 44 42 46.5 25 1 / 袋 570 カスタム製品 技術資料/ 各種ご案内 5-106 G A

RMC SERIES メタルケーブルグランド 低価格タイプ 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo ■ 保護等級IP67相当の防水メタルケーブルグランドです。 INDEX ■ MネジサイズM12～M32までのラインナップ プラスチック ■ 低価格なメタル製ケーブルグランドです。 ケース テクニカルデータ キャリング 保護等級：IP67相当 ケース 使用温度範囲：−20℃～＋80℃ 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース 1 2 3 4 アルミ フレーム/ ヒートシンク ケース 構成内容 No. 名　称 材　質 色 / 表面処理 メタルケース 1 キャップ　　 真ちゅう ニッケルメッキ 2 ゴムブッシュ TPE 黒　　　　　　 Raspberry Piケース/ 3 コネクタ本体 真ちゅう ニッケルメッキ Okdo ROCK ケース - O-リング 　 NBR 黒　　　　　　 フリーサイズ 4 ナット　　　 真ちゅう ニッケルメッキ ケース/ フリーサイズ パネル ラックケース 製品使用例 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5-107

外観寸法図 ■ 各型番の詳細は、CAD図・PDF図をホームページからダウンロードしてご確認下さい。 端 子 m L H SW ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル 型番・寸法・標準価格 グ G 適合ケーブル径 ラ 型　番 L H 最大 SW A d m 入 数 標準価格（税別）/袋 ン ネジ規格 取付穴径 最小 最大 ド RMC12-6.5 M12×1.5 φ12.2 5 6.5 10 18 15 16.5 15.4 2.5 1 / 袋 390 RMC12-7.5 M12×1.5 φ12.2 6.5 7.5 10 18 15 16.5 15.4 2.5 1 / 袋 390 型番目次/ RMC16-8 M16×1.5 φ16.2 6.5 8 10 23 18 19.7 19.7 2.8 1 / 袋 530 Photo INDEX RMC16-10.5 M16×1.5 φ16.2 8 10.5 10 23 18 19.7 19.7 2.8 1 / 袋 530 RMC20-11 M20×1.5 φ20.2 9.5 11 10 23.5 24 26.4 24.2 3.2 1 / 袋 740 プラスチック RMC20-14.5 M20×1.5 φ20.2 11 14.5 10 23.5 24 26.4 24.2 3.2 1 / 袋 740 ケース RMC25-16 M25×1.5 φ25.2 14 16 11 28.5 30 33 29.7 3.3 1 / 袋 1,330 RMC25-19 M25×1.5 φ25.2 16 19 11 28.5 30 33 29.7 3.3 1 / 袋 1,330 キャリング ケース RMC32-21 M32×1.5 φ32.3 18 21 13 30.5 36 39.6 37.4 3.5 1 / 袋 1,890 RMC32-25.5 M32×1.5 φ32.3 21 25.5 13 30.5 36 39.6 37.4 3.5 1 / 袋 1,890 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5-108 d G A

AGM SERIES メタルケーブルグランド 高防水タイプ 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo INDEX ■ 保護等級IP68 1bar/30分の高防水型金属製ケーブルグランド。 テクニカルデータ ■ ネジサイズはM6～M50、対応ケーブル外径はφ2mm～φ42mm プラスチック 保護等級 : IP68 1bar/30min ケース まで幅広いサイズを揃えています。 水深10mに30分相当の防水 使用温度範囲 : -40℃～＋100℃ EN50262 Var.Aに準拠 キャリング ※規格の概要はP5−117ページをご参照下さい。 ケース AGMシリーズ 従来式ケーブルグランド 防水・防塵 樹脂ボックス AGMシリーズはゴムブッシュが肉厚で、ケーブルとの接触面が 強く締めつけるとゴムブッシュやケーブルの変形により安定した防水性が 大きいので、均一な力でケーブルを保持します。 保てなくなる場合があります。 防水・防塵 アルミ/ 繰返しの締付に対しても安定した高い防水性を発揮します。 ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry ■ 締付けトルクはケーブル径により異なります。 Piケース/ Okdo ROCK ゴムブッシュが少し見える程度まで締付けて下さい。 ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ 1 2 3 4 コイン電池 アクセサリー /機構部品 構成内容 No. 名　称 材　質 色 / 表面処理 1 キャップ　　 真ちゅう ニッケルメッキ カスタム製品 2 ゴムブッシュ TPE 黒　　　　　　 3 コネクタ本体 真ちゅう ニッケルメッキ 技術資料/ - O-リング 　 NBR 黒　　　　　　 各種ご案内 4 ナット　　　 真ちゅう ニッケルメッキ 5-109

外観寸法図 ■ 各型番の詳細はCAD図・PDF図をホームページからダウンロードしてご確認下さい。 端 子 m L H SW ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番・寸法・標準価格 G 適合ケーブル径 型番目次/ 型　番 L H Photo 最大 SW A d m 入 数 標準価格（税別）/袋 ネジ規格 取付穴径 最小 最大 INDEX AGM6-2.5 M 6×1.0 φ6.2 2 2.5 8 12 8 9 10 2.8 1 / 袋 ▲ 520 AGM6-3 M 6×1.0 φ6.2 2.5 3.0 8 12 8 9 10 2.8 1 / 袋 ▲ 520 プラスチック ケース AGM6-3.5 M 6×1.0 φ6.2 3.0 3.5 8 12 8 9 10 2.8 1 / 袋 ▲ 520 AGM8-5 M 8×1.25 φ8.2 3.5 4.7 10 14 11 12 12 3 1 / 袋 ▲ 550 キャリング AGM10-6 M10×1.5 φ10.2 4.0 6.0 10 15 13 14.3 14 2.8 1 / 袋 ▲ 580 ケース AGM12-8 M12×1.5 φ12.2 6.5 8.0 10 17 15 16.5 16.5 2.8 1 / 袋 ▲ 630 AGM16-10.5 M16×1.5 φ16.2 8.0 10.5 10 21 18 20 21 3 1 / 袋 ▲ 790 防水・防塵 樹脂ボックス AGM20-15 M20×1.5 φ20.2 11.0 15.0 10 23 24 26.5 26.5 3.5 1 / 袋 ▲1,010 AGM25-20 M25×1.5 φ25.2 16.0 20.0 11 28 30 33 33 4 1 / 袋 ▲1,660 防水・防塵 AGM32-25.5 M32×1.5 φ32.3 21.0 25.5 13 29.5 36 39.5 39.5 4 1 / 袋 ▲2,580 アルミ/ ステンレス AGM40-28.5 M40×1.5 φ40.3 24.0 28.5 13 32 46 50.7 51 5 1 / 袋 ▲4,520 ボックス AGM40-33 M40×1.5 φ40.3 28.5 33.0 13 32 46 50.7 51 5 1 / 袋 ▲4,520 端子ボックス/ 防水コネクタ/ AGM50-37 M50×1.5 φ50.4 33.0 37.0 14 34 55 59.7 60 5.5 1 / 袋 ▲8,210 ケーブル グランド AGM50-42 M50×1.5 φ50.4 37.0 42.0 14 34 55 59.7 60 5.5 1 / 袋 ▲8,210 ▲は値上げした製品です。 アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5-110 d G A
