タカチ電機工業　ケース・ボックスへのインクジェット印刷

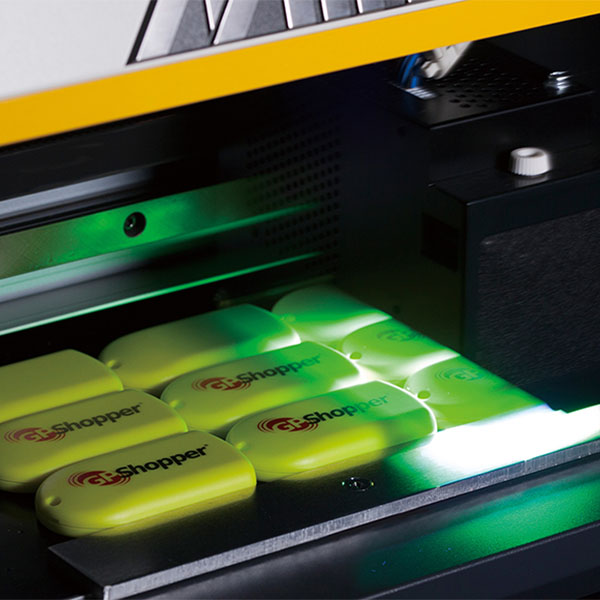

Ink jet printing インクジェット印刷 カ ス 特徴1 カラフルなデザイン印刷 動画をご覧いただけます。 タ ム 製 品 シルク印刷では大変手間のかかっていた、または 製品印刷見本 不可能だった多色刷りが一度にフルカラー印刷 可能です。そのため、印刷費が多色でも単色と同 コスト！！ プラスチック、アルミ、ステンレスなど、 ほとんどの材質に印刷が可能です。 インクジェット印刷 型番目次/ 一度にフルカラー印刷 Photo INDEX シルク印刷 プラスチック ケース インク調色 印刷 乾燥 キャリング ケース 色数だけ繰り返し 製品印刷見本 防水・防塵 樹脂ボックス ●写真・グラデーションも高画質で印刷 防水・防塵 最高解像度1,800×1,800ｄｐｉで、写真などの画 アルミ/ ステンレス ボックス 像を高画質で印刷 端子ボックス/ が可能です。 防水コネクタ/ ケーブル グランド 社名や製品ロゴ等 のデ ザインである アルミサッシ ケース グラデーションも粒 アルミ 状感のない、なめら フレーム/ ヒートシンク ケース かな画質で表現可 能です。 メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル 特徴2 製版不要のため短納期 ラックケース 納期は基準納期です。内容、数量によって変わることがございます。 棚板/ ラックパネル インクジェット印刷 シルク印刷 電池ホルダー/ 電池ボックス/ コイン電池 分類 穴加工納期 インクジェット 穴加工＋印刷 印刷納期 納期 分類 穴加工納期 シルク印刷 穴加工＋印刷 納期 納期 アクセサリー /機構部品 新規 実働5日 実働3日 実働8日目発送 新規 実働5日 実働7日 実働12日目発送 カスタム製品 リピート 実働5日 実働3日 実働8日目発送 リピート 実働5日 実働4日 実働9日目発送 ※インクジェット印刷の納期はデータ確認後の納期です。 技術資料/ ※インクジェット印刷のみの場合はデータ確認後実働4日となります。 各種ご案内 ※データ確認日は実働日に含まれません。 ※印刷納期は版下データを1日以内で承認いただいた場合の納期です。承認に時間がかかった場合は納期が変更します。 15 -23

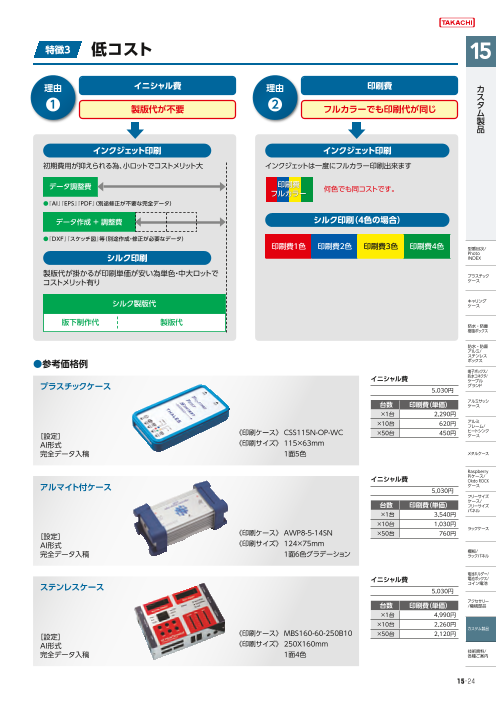

特徴3 低コスト 理由 イニシャル費 理由 印刷費 カ 1 ス 製版代が不要 2 フルカラーでも印刷代が同じ タ ム 製 品 インクジェット印刷 インクジェット印刷 初期費用が抑えられる為、小ロットでコストメリット大 インクジェットは一度にフルカラー印刷出来ます データ調整費 印刷費 フルカラー 何色でも同コストです。 ●『AI』『EPS』『PDF』（別途修正が不要な完全データ） データ作成 ＋ 調整費 シルク印刷（4色の場合） ●『DXF』『スケッチ図』等（別途作成・修正が必要なデータ） 印刷費1色 印刷費2色 印刷費3色 印刷費4色 型番目次/ シルク印刷 Photo INDEX 製版代が掛かるが印刷単価が安い為単色・中大ロットで プラスチック コストメリット有り ケース シルク製版代 キャリング ケース 版下制作代 製版代 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ●参考価格例 ボックス 端子ボックス/ イニシャル費 防水コネクタ/ ケーブル プラスチックケース グランド 5,030円 台数 印刷費（単価） アルミサッシ ケース ×1台 2,290円 ×10台 620円 アルミ フレーム/ ［設定］ 《印刷ケース》 CSS115N-OP-WC ×50台 450円 ヒートシンク ケース AI形式 《印刷サイズ》 115×63mm 完全データ入稿 1面5色 メタルケース Raspberry イニシャル費 Piケース/ Okdo ROCK アルマイト付ケース ケース 5,030円 フリーサイズ 台数 印刷費（単価） ケース/ フリーサイズ パネル ×1台 3,540円 ×10台 1,030円 ラックケース ［設定］ 《印刷ケース》 AWP8-5-14SN ×50台 760円 AI形式 《印刷サイズ》 124×75mm 完全データ入稿 1面6色グラデーション 棚板/ ラックパネル 電池ホルダー/ イニシャル費 電池ボックス/ ステンレスケース コイン電池 5,030円 アクセサリー 台数 印刷費（単価） /機構部品 ×1台 4,990円 ×10台 2,260円 カスタム製品 ［設定］ 《印刷ケース》 MBS160-60-250B10 ×50台 2,120円 AI形式 《印刷サイズ》 250X160ｍｍ 完全データ入稿 1面4色 技術資料/ 各種ご案内 15 -24

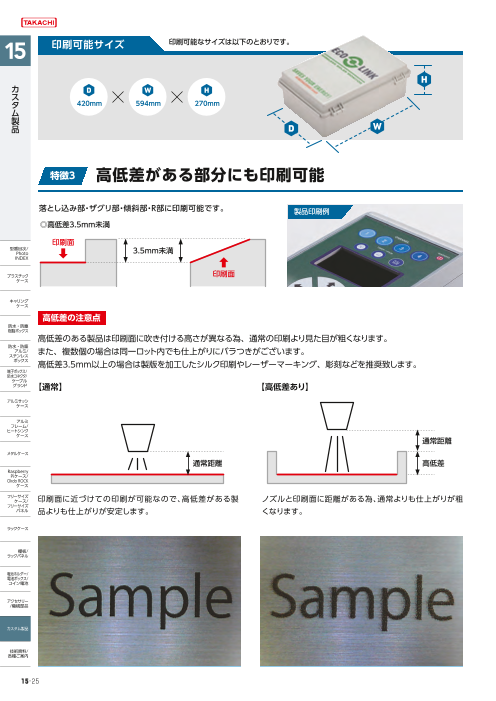

印刷可能サイズ 印刷可能なサイズは以下のとおりです。 H カ D W H ス タ 420mm 594mm 270mm ム 製 品 D W 特徴3 高低差がある部分にも印刷可能 落とし込み部・ザグリ部・傾斜部・R部に印刷可能です。 製品印刷例 ◎高低差3.5mm未満 印刷面 型番目次/ Photo 3.5mm未満 INDEX プラスチック 印刷面 ケース キャリング ケース 高低差の注意点 防水・防塵 樹脂ボックス 高低差のある製品は印刷面に吹き付ける高さが異なる為、通常の印刷より見た目が粗くなります。 防水・防塵 アルミ/ ステンレス また、複数個の場合は同一ロット内でも仕上がりにバラつきがございます。 ボックス 高低差3.5mm以上の場合は製版を加工したシルク印刷やレーザーマーキング、彫刻などを推奨致します。 端子ボックス/ 防水コネクタ/ ケーブル グランド 【通常】 【高低差あり】 アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 通常距離 メタルケース 通常距離 高低差 Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ 印刷面に近づけての印刷が可能なので、高低差がある製 ノズルと印刷面に距離がある為、通常よりも仕上がりが粗 フリーサイズ パネル 品よりも仕上がりが安定します。 くなります。 ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 15 -25

●印刷不可 シリコンカバーやゴム製品、段差構造（高低差3.5ｍｍ以上）のある製品には印刷出来ません。 3.5mm以上 3.5mm以上 3.5mm以上 カ ス タ ム 製 品 ※3.5ｍｍ以上の文字入れはシルク印刷、レーザーマーキング、彫刻で対応可能な製品もありますのでご相談下さい。 ●印刷・文字入れ方法比較チャート（当社比） 印刷・文字入れ 型番目次/ インクジェット印刷 レーザーマーキング シルクスクリーン印刷 彫刻 Photo 項目 方法 INDEX グラデーション ◎ × × × プラスチック ケース 写真印刷 ◎ × × × キャリング ケース 多色 ◎ × ○ △ デ ザ 防水・防塵 イ 色の切替わり ◎ × × × 樹脂ボックス ン 書体 一般書体 一般書体 一般書体 一般書体 防水・防塵 アルミ/ ステンレス ボックス 小さな文字（目安） 文字 ・数字・ローマ字：1mm 文字 ・数字・ローマ字：1.5mm ・数字 1.5mm ・数字・ローマ字：2mm 端子ボックス/ 注）表面シボ・凹凸の多い 高さ ・ひらがな・カタカナ：1mm ・ひらがな・カタカナ：1.5mm 文字 ・ローマ字： ・ひらがな・カタカナ：1.5mm 文字 らがな・カタカナ：2mm 防水コネクタ/ 面は対象外 ・漢字：1mm 高さ ・漢字：1.5mm 高さ ・漢字：2mm 高さ ・ひ ・漢字：3mm ケーブル グランド 段落ち部 ○ ◎ △ ◎ アルミサッシ ケース R面 ○ ◎ × × サ アルミ イ フレーム/ ヒートシンク ズ ケース ・ 傾斜部 ◎ ◎ △ ○ 形 状 立体 W594 × D420 × H270 W750 × D750 × H500 W1000 × D1000 × H1000 W560 × D560 × H180 メタルケース 大きさ制限 （最大） 平板 W594 × D420 W750 × D750 W1000 × D1000 W1000 × D700 Raspberry Piケース/ Okdo ROCK ケース 1台 ◎ △ △ ○ フリーサイズ ケース/ フリーサイズ ～10台 ◎ △ △ △ パネル コ ス ～50台 ○ △ ○ △ ラックケース ト 単色 ○ △ ◎ △ 棚板/ 51以上 ラックパネル （継続性含む） 多色 ◎ × △ △ 電池ホルダー/ 電池ボックス/ 耐候性 コイン電池 ○ ○ ○ ○ 品 （ご使用環境により異なります） 質 摩耗性 アクセサリー ○ ○ ○ ○ /機構部品 （ご使用環境により異なります） ※ ※ ※ 12 日（新規） 基準納期 カスタム製品 8日 8日 9日 （数量・内容により異なります） 9 日（リピート） 技術資料/ 各種ご案内 ※材質により異なります ◎：良い　○：ふつう　△：劣る　×：不可 15 -26

●推奨入稿データ形式 データ入稿時の注意点 対応ソフトウェア:Adobe Illustrator（ CS〜CS6-CC〜） AI形式 EPS形式 PDF形式 カ 完全データでご入稿いただくと、イニシャル費が大幅に抑えられます。 ス 完全データとは当社で修正が不要な下記事項を満たしたデータを指します。 タ ム 製 品 各印字 共通事項 AI·EPS·PDF形式で作成して下さい。（Acrobat の注釈機能を使用された内容は反映されません） 原寸（1:1）にて作成して下さい。 印字対象の部材外形を入れて下さい。（穴加工や寸法線はレイヤー分けをおこなって下さい） 外形線のアウトライン処理はおこなわないで下さい。 ロゴやマークなどはベクターデータで作成して下さい。（※1） 白色を使用したデザインでは印字として必要であるかをご指示下さい。（※2） 型番目次/ Photo INDEX フォントはアウトライン処理を必ずおこなって下さい。（※3） プラスチック ケース ドキュメントのカラーモードはCMYKで実際の印刷色で作成して下さい。（※4） （RGBの場合は当社にてCMYK変換後の印刷となりますので色味が変わるおそれがあります） キャリング ケース 特色（スポットカラー）はプロセスカラーに変換をして下さい。 防水・防塵 樹脂ボックス （特色の場合は当社にて変換後の印刷となりますので色味が変わるおそれがあります） 防水・防塵 透明などの効果が設定された場合、再現できないことがあります。 アルミ/ ステンレス ボックス 描画モードは「通常」として下さい。 端子ボックス/ 防水コネクタ/ ケーブル グランド オーバープリントの設定はトラブルの原因となるため、使用しないで下さい。 アルミサッシ ケース ヘアライン（線幅設定なし、塗りのみの線）はトラブルの原因となるため、使用しないで下さい。 アルミ 不要なレイヤー、孤立点、ブランクのテキストボックスは削除して下さい。 フレーム/ ヒートシンク ケース 「 隠す」設定でオブジェクトを非表示にしないで下さい。 メタルケース 全てのロックは解除して下さい。 Raspberry Piケース/ Okdo ROCK 印字対象の端までのデザインでは、外形から上下左右を各3mm以上の塗り足しをおこなって下さい。 ケース フリーサイズ ケース/ ケース段落ちの際までのデザインでは0.2mm以上の隙間をあけて下さい。 フリーサイズ パネル ラックケース 表面シート 棚板/ 印刷内容・透明窓・穴（カットライン）・エンボス加工などはレイヤー分けをおこなって下さい。 ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 レーザーマーキング アクセサリー /機構部品 クリッピングマスクは使用しないで下さい。 カラー設定は黒単色として下さい。 カスタム製品 画像（ラスターデータ）やドロップシャドウなどの効果は使用しないで下さい。 技術資料/ 各種ご案内 ※上記データがご用意できない場合やスケッチ図等につきましてはお問い合わせ下さい。 15 -41

●ロゴやマークについて　※1 画像（ラスターデータ）では対応できかねる場合があります。 ベクターデータでの作成を推奨しております。 カ ス 【ベクターデータ】…拡大・縮小しても画像が粗くならない点と線で繋がれた画像 タ ム 製 品 【ラスターデータ】…拡大すると点の集合で出来ている画像（bmp, jpeg, pngなど） 型番目次/ Photo INDEX ※2 プラスチック 抜き印刷（地色）での印字をご希望の場合には白を使用しないで下さい。白を含 ケース む印刷では背景色を敷いて表現あるいは図面にてご指示下さい。また、印刷が キャリング 不要な箇所を白のオブジェクトで隠す作り方の場合には、トラブルの原因とな ケース るおそれがあります。 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ●アウトライン化 ステンレス 　※3 ボックス 端子ボックス/ 防水コネクタ/ アウトライン化とはＩｌｌｕｓｔｒａｔｏｒなどの機能のひとつで、文字データを線画に変換する機能のことです。　 ケーブル グランド 文字の輪郭を線画に変換する役目を持っていて文字化けをあらかじめ防ぐ役割もあります。 アルミサッシ ケース 手持ちのフォントが共通でない場合、代替えフォントとなってしまうためデータのアウトライン化をするようにお願い致します。 アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry アウトライン前 アウトライン済 Piケース/ NG OK Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース ●ＣＭＹＫモード　※4 棚板/ 当社インクジェット印刷機はCMYK+Wで表現しております。RGBモードで作成された場合色が暗くなりイメージと違う色になってし ラックパネル まいますのでご注意下さい。（ 金・銀等メタリック色は印刷出来ません。グラデーションなどデザインで再現されている場合は異なります。） 電池ホルダー/ 電池ボックス/ コイン電池 RGBカラー CMYKカラー （光の三原色） R （色料の三原色） C アクセサリー （レッド） （シアン） RGB /機構部品 Y M B G K カスタム製品 G B M Y （グリーン） C （ブルー） （マゼンタ） R （イエロー） CMYK 技術資料/ 各種ご案内 RGBの蛍光色は表現されません 当社の印刷機の色となります 変換による色の違い（イメージ） 15 -42

入稿データ作成ガイド 推奨 ・AI形式 データ形式 ・EPS形式 ・PDF形式 対応ソフトウェア:Adobe Illustrator（ CS〜CS6-CC〜） ■インクジェット印刷 完全データでご入稿いただくと、イニシャル費が大幅に抑えられます。 カ 完全データとは当社で修正が不要なデータ（P15-41参照）を指します。 ス タ ム 製 ●印刷データ 品 印刷データ内には印刷内容と部材外形線もしくはケース外形線※1のみ記載して下さい。 型番目次/ Photo INDEX パネル印刷データ（見本） 上カバー印刷データ（見本） プラスチック 【印刷内容＋部材（パネル）外形線】 【印刷内容＋部材（上カバー）外形線】 ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース • 外形寸法を原寸（1:1）にて作成して下さい。 ※1 アルミ ①部材外形 ②ケース外形 フレーム/ ヒートシンク ケース • 印刷内容と外形線はレイヤー分けをおこなって下さい。※2 • ベクターデータ（※P15-42）で作成して下さい。 メタルケース • 文字のアウトライン化（※P15-42）をして下さい。 同サイズの枠線もしくは Raspberry Piケース/ • 外形線はアウトライン化しないで下さい。 アートボードサイズでもご対応可能です。 Okdo ROCK ケース • 段落ち・テーパーから0.2mm以上のクリアランスが必 フリーサイズ ケース/ フリーサイズ 要となります。 パネル ※2 内容ごとにレイヤーを • 組み立てた際に、印刷が他の構成部材に干渉しないよ 分けて下さい。 ラックケース う配置にご注意下さい。※3 • 印刷色はデータに反映して下さい。ただし、白単色は除 棚板/ ラックパネル きます。 電池ホルダー/ • 多色印刷にて「白」を表現する場合、背景色などを敷い 電池ボックス/ コイン電池 て表現するか、別途ご指示下さい（※P15-42）。 ※3 アクセサリー •「 色」はぬり部、線部、双方に着色可能なため、ご注意下さ /機構部品 構成部材との干渉に い。（細い黒線などが残っている場合は印刷されます。） ご注意下さい。 カスタム製品 • 非表示データ・レイヤー、下書き、寸法線、取付部品な ど、印刷に不要なデータは消去して下さい。 技術資料/ 各種ご案内 15 -43

お見積りについて 全ての新規の加工お見積り依頼について承認図（製作図面）を作成し提出いたします。 カ 1台から ス お見積書は、ご依頼から2～3日後に承認図と合わせて提出いたします。 承ります。 タ ム ■数量が増える事で単価が下がります。 製 品 ■リピート注文品は通常価格から5％を割引させていただきます。（詳細 P15-6） ■インクジェット印刷・シルク印刷・表面シート・レーザーマーキングの校正図については、ご注文確認後に提出をいたします。 カスタム製品お引き合い　～発送までの流れ～ 見 積 依 頼 ・ 図 面 送 付 ★見積りは型番、加工内容・数量を明記し、加工図面を添えてお送り下さい。 　図面は手書きスケッチ図でも構いません。 製 作 内 容 確 認 ★寸法抜けや図面不備があった場合は確認させていただきますので作業時間が 　かかります。ご了承下さい。 型番目次/ Photo 見 積 書 ・ 承 認 図 面 提 出 INDEX プラスチック ケース 承 認 キャリング ケース ★お客様承認後の受注となります。 受 注 防水・防塵 樹脂ボックス ★当社に注文書とお客様承認図が届いてから生産手配となります。 防水・防塵 アルミ/ ステンレス 追 加 工 ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド 追加工 のみ 通常納期 アルミサッシ 実働5日目発送 ケース スーパー納期 アルミ フレーム/ 実働2日目発送 ヒートシンク ケース 塗　装 メタルケース インクジェット 印刷 塗　装 シルク印刷 シルク印刷 （新規） （新規・リピート） Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 通常納期 通常納期 通常納期 通常納期 実働8日目発送 実働18日目発送 実働12日目発送 実働22日目発送 電池ホルダー/ 電池ボックス/ スーパー納期 スーパー納期 スーパー納期 スーパー納期 コイン電池 実働5日目発送 実働16日目発送 実働9日目発送 実働20日目発送 アクセサリー シルク印刷（リピート）は /機構部品 実働9日目発送 ★受注日は、実働日に含まれません。 カスタム製品 ● 納期は基準納期です。加工内容・数量・標準品欠品状況によって納期が変わることがございます。 技術資料/ 各種ご案内 ● お客様承認後に図面の変更があった場合、再度承認図面を提出させていただき、承認後の受注となります。 ● 印刷納期は版下データを1日以内で承認いただいた場合の納期です。承認に時間がかかった場合は納期が変更します。 15 -3

受注日について まで 以降 受注日 実働日 カ ス タ 午後2：00までのご注文を 午後2：00以降のご注文は 受注日は実働日に含まれ ム 製 当日受注扱いとさせてい 翌営業日を受注日とさせ ません。 品 ただきます。 ていただきます。 ※ご注文書と押印（サイン）済承認図受領＝受注日となります。 ※代理店様・直接販売のユーザー様からの注文書が当社に届いた時点から、受注日が起算されます。 発送日について 受注日を除いた翌稼働日を実働1日目と数えた実働日数での発送です。 ■実働2日目発送 追加工 スーパー納期 木 金 土 日 月 火 水 木 金 土 日 月 火 型番目次/ Photo INDEX 木曜日午後2：00までご注文分 受注日 実働 1日目 休 休 発送日 休 休 プラスチック ケース 木曜日午後2：00以降ご注文分 受注日 休 休 実働 1日目 発送日 休 休 キャリング ケース ■実働5日目発送 防水・防塵 木 金 土 日 月 火 水 木 金 土 日 月 火 樹脂ボックス 木曜日午後2：00までご注文分 受注日 実働 1日目 休 休 実働 実働 実働 防水・防塵 2日目 3日目 4日目 発送日 休 休 アルミ/ ステンレス ボックス 木曜日午後2：00以降ご注文分 受注日 休 休 実働 実働 実働 実働 1日目 2日目 3日目 4日目 発送日 休 休 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース スーパー納期 とは？ 緊急時に短納期でお届けします アルミ フレーム/ ヒートシンク ケース ● 通常納期よりも更にお急ぎの場合、追加工のみ通常実働5日目発送 ➡ 実働2日目発送 メタルケース ● 基準納期：左記をご確認下さい。 ● 料　　金：通常追加工費 × 1.75倍 Raspberry Piケース/ Okdo ROCK ケース ［ 価格イメージ ］ フリーサイズ ケース/ フリーサイズ 通常納期 ＝ 製品代 ＋ 通常追加工費 パネル ラックケース スーパー納期 ＝ 製品代 ＋ 通常追加工費×1.75 棚板/ 注意事項 ラックパネル ⃝標準品が欠品している場合はスーパー納期をお受けすることができず、別途納期をいただくことがございますのでご了承下さい。 ⃝数量、加工内容によっては基準納期が変動する場合がございますのでご了承下さい。 電池ホルダー/ 電池ボックス/ ⃝スーパー納期は穴加工に限ります。表面処理などの納期はご対応致しかねます。 コイン電池 アクセサリー /機構部品 ◎カスタム製品の見積・ご質問・ご相談は下記までご連絡下さい。 カスタム製品 お問い合わせ 営 業 部 TEL. 048-222-7640　FAX. 048-222-7652 E-mail:custom@takachi-el.co.jp 技術資料/ 各種ご案内 15 -4

見積依頼 ・ 図面送付 カ ■1台からでも承ります ス タ 当社では数量に関係なく見積・受注が可能です。 ム 製 見積や発注をするには加工図面が必要で相手に情報や意図が伝わればスケッチ図でも可能です。 品 スケッチ図でもCADを使用した図でもタカチではすべての製品ごとのデータをご用意しています。 無償でダウンロードいただけますので、ぜひ設計や加工図面の作成等にお役立て下さい。 注意事項 ⃝寸法抜けや文字が小さく見え辛いと確認を要するため見積回答までに時間がかかります。 ⃝寸法線はできる限り原点（製品の角部）から出して下さい。 　原点の取れない箇所からの寸法は製品公差や加工公差によって若干のズレが生じますのでご注意下さい。 ⃝上下左右や裏表の方向性がある製品でご指示がない物は、確認のため当社からご連絡する場合がございます。 型番目次/ ⃝印刷図は穴加工図とは図面を分けて依頼下さい。 Photo INDEX ⃝図面の不備が明らかになった時点からのお引合い日程となります。 プラスチック ケース ●初めて図面を描く方は下記QRコードをスキャンしてWEBサイトの「加工図面の描き方」をご覧下さい キャリング ケース 加工図面の描き方 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル 初めてカスタム品を依頼する方 グランド 図面の描き方が分からない方へ https://www.takachi-el.co.jp/custom/how_to_draw アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 加工承認図サービス メタルケース Raspberry Piケース/ Okdo ROCK ケース ■当社とお客様との認識違いを防ぎます フリーサイズ ケース/ フリーサイズ 全ての穴加工品に対してお見積りご回答時に承認図（製作図面）をご提出させていただいております。 パネル 当社とお客様との認識違いによる製作・加工やご注文受領後の図面確認などによる納期遅延を防ぎます。 ラックケース 注意事項 棚板/ ラックパネル ⃝お見積書と一緒にご提示致しますので、加工内容に間違いが無いかご確認のうえご捺印をお願い致します。 電池ホルダー/ 電池ボックス/ ⃝ご捺印後、注文書と一緒にご返信下さい。注文書のみでの受注はご対応出来ません。予めご了承下さい。 コイン電池 ⃝リピート品については承認図のご提出はございません。 アクセサリー /機構部品 ⃝受注後に変更があった場合は再度承認図をご提出させていただきます。 カスタム製品 技術資料/ 各種ご案内 15 -5

リピート割引サービス ■リピート品をご注文で5%割引 カ ス リピート品をご注文いただきましたお客様にはご提示価格から5%を割引させていただきます。 タ 確認のため登録No.または最終ご注文日でご指示下さい。 ム 製 品 注意事項 ⃝加工内容に変更がある場合は対象外になります。 ⃝リピート品で数量変更がある場合は再度お見積させていただき、ご提示価格から5%を割引致します。 ⃝最終ご注文日から1年以上経過した場合は対象外になります。 ■カスタム品ご依頼〜完成までの流れ 型番目次/ Photo INDEX ■加工承認図は穴加工に関する図で印刷等は含まれません。 承認印欄 弊社は加工承認図をご提出させていただいております。 ■加工公差は当社基準となり、各部材ごとの加工公差になります。別紙「当社基準寸法公差」をご参照ください。 レイアウトに相違がないかご確認のうえ、ご捺印をお願い致します。 ■加工は部材ごとに行いますので、組図外形やボス位置等、部材原点以外から出ている寸法は参考値とさせていただきます。　 ■加工機は角部を原点と認識する為、センター振分けでのご指示の場合は当社寸法公差内での誤差が生じる場合がございます。　　　　　　　　　　　　　　　　　　　　 ■プレス加工は金型サイズにより、ご指定寸法の近似になる場合がございます。寸法を変更した穴の箇所はMagenta色で穴の色を変更しております。 シートが複数枚ある場合は必ず全ての内容をご確認ください。 ■板金製品についてはフライス加工からプレス加工に変更した場合、角穴は角部が直角になり追い抜き跡が発生します。 承認印は全てを確認したものとさせていただきます。 ■承認後の図面変更は再度加工承認図をご提出させていただきます。 日付 　. プラスチック 200 ケース 30 63 25 27.5 23.5 5-Ø4 A A A A A A キャリング お客様図面 / スケッチ図 ケース 30 12 5 12 5 12 5 12 73 6 A (1:1) B (1:1) 6-Ø8 20 13.5 4-Ø3 Ø12 防水・防塵 B B B Ø20 樹脂ボックス Ø12.5 40 28 28 27 20 20 5 見積番号/Quotation number 株式会社タカチ電機工業 4 000000 TAKACHI ELECTRONICS ENCLOSURE CO., LTD. ■指示なき角穴の角部はR2になります 3 検図/Checked 製図/Created 型番/Product number ■ハッチング部ザグリ深さ1.5mm 2 防水・防塵 ALC20-11-6 1 尺度/Scale 武江 小松 符号 変更記事 年/月/日 担当 1:1.5 作成日/Date 21/09/06 シート/Sheet 1 / 1 アルミ/ ステンレス ボックス 1 お客様図面送付 2 承認図面送付 3 お客様承認 端子ボックス/ 防水コネクタ/ ケーブル グランド 図面形式はDXF、DWGのCADデータが推奨で 承認図と一緒にお見積書をご送付致します。 寸法・仕様にお間違いないかご確認いただき、 アルミサッシ すが、寸法が正確に分かればスケッチ図でも可 ご捺印をした承認図をご送付下さい。 ケース 能です。 アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 4 加工穴割付・ CAD/CAM対応工作機 プログラム作業 5 械にて加工 6 製品完成 棚板/ ラックパネル 電池ホルダー/ ●お引合い日程 電池ボックス/ コイン電池 アクセサリー 1日目 2～3日目 3日目以降 /機構部品 お見積りのご依頼 お見積書と承認図面のご提出 ご注文書とご承認をもって受注と致します カスタム製品 ※図面内容に不備が発見された場合は確認のため変動する事がございます ※インクジェット印刷・シルク印刷・レーザーマーキング・表面シートの校正図については、ご注文確認後に提出を致します。 技術資料/ 各種ご案内 ※加工図をCADデータでご依頼いただくと、お見積書・承認図の提出までの時間を短縮する事が出来ます。 15 -6 （60） 110 22 20 10 50 15 14.5 15 20 20 10 10 10 10 15 20 13.5

CAD図面データ ダウンロードについて カ ■製品図面を描く手間が省けます ス タ 当社Webサイトから製品のCAD図面データ（DXF,DWG）をダウンロードいただけます。 ム 製 設計や加工図面・仕様書の作成等にお役立て下さい。 品 CADデータの入手方法 ホームページの“製品情報”から容易にダウンロードいただけます。 B-B ( 1 : 1.5 ) 49.4 18 4-R2 B 12.5 35 型番目次/ 0.3 Photo INDEX 5 5 3 3 A プラスチック A 8-R2.4 ケース 4-C4.4 B 1 65.8 0.6 5 88 15 キャリング 25 ケース A-A ( 1 : 1.5 ) 防水・防塵 品名/Title 株式会社タカチ電機工業 IP67 防水ハンドヘルドケース TAKACHI ELECTRONICS ENCLOSURE CO., LTD. IP67 HAND-HELD ENCLSURE 樹脂ボックス 承認/Approved 検図/Checked 製図/Created 型番/Product number 尺度/Scale WH145-25-N-□□ 1:1.5 野村 王 作成日/Date 2017/03/08 2 / 4 防水・防塵 アルミ/ www.takachi-el.co.jp ステンレス ボックス 端子ボックス/ 防水コネクタ/ 1 ベース図面をダウンロード ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 2 お客様による加工図面作製 メタルケース ダウンロードしたCADデータをもとに加工図面を作製 Raspberry Piケース/ 下さい。 Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 上カバー / Top cover 推奨基板形状　*　販売していません 6-M2.3用基板取付ボス Recommended PCB dimension * NOT　SUPPLIED 3 お見積依頼 6-M2.3 Boss 電池ホルダー/ B B-B ( 1 : 1.5 ) 6-∅8 55 50 43 6-R6 電池ボックス/ R3 コイン電池 ∅14 ∅8 2-∅8 CADデータでご依頼いただくと詳細確認等がよりス A A R2 アクセサリー ムーズになります。 /機構部品 R5. 5 2-∅6 11 B 6-∅2.5 55 18 18 3 有効寸法 / Max dim. 68.3 ザグリ深さ全て1mm 69 85 A-A ( 1 : 1.5 ) カスタム製品 品名/Title 株式会社タカチ電機工業 IP67 防水ハンドヘルドケース TAKACHI ELECTRONICS ENCLOSURE CO., LTD. IP67 HAND-HELD ENCLSURE 承認/Approved 検図/Checked 製図/Created 型番/Product number 尺度/Scale WH145-25-N-□□ 1:1.5 野村 王 作成日/Date 2017/03/08 3 / 4 技術資料/ 各種ご案内 15 -7 143 18.5 24 23.5 4.8 14.4 29.5 13 17 13 27 28 n4.8 有効寸法 / Max dim. 132.3 50 45 10 50 65 14 13 38 12 53 13 17 50 45 17 129 146 123.8 15 17.5
