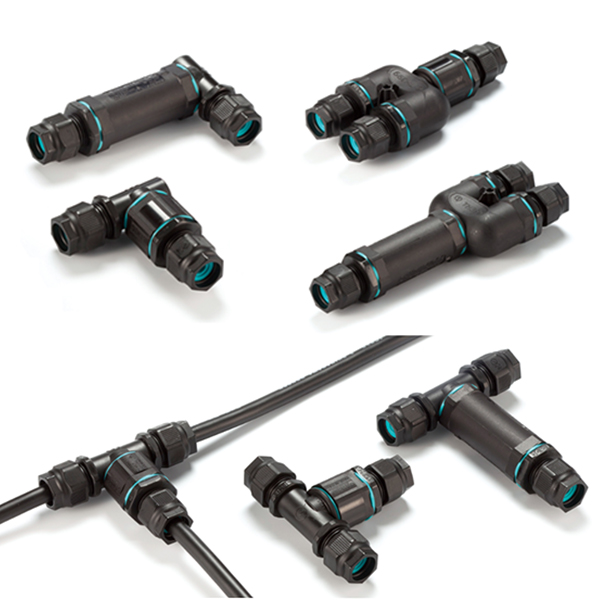

THB390T・402T SERIES 分岐T型 防水中継コネクタ 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo INDEX ■ ケーブルグランド部がT型で、ケーブルを分岐させたい時や、数珠つなぎに機器を テクニカルデータ プラスチック 接続する時などに便利です。 ケース ■ 結線方式はネジ式で、手軽に作業が出来ます。 保護等級 : IP68相当 2bar/1h 水深20ｍに1時間 試験クリア ■ 端子部は3P、6P、3WPの3タイプから選択可能です。 使用温度範囲 : −40℃～＋125℃ キャリング ケース EN60529 : 1991＋A1：2000 ■ オプション部品のゴムブッシュを使用して、さまざまな線径のケーブルに対応出来ます。 EN60998-1：2004, EN60998-2-1：2004 ■ 端子ネジは固く緩みにくい場合があります。柄の付いたドライバーを使用して下さい。 ※規格の概要はP5−117ページをご参照下さい。 防水・防塵 樹脂ボックス 2 1 防水・防塵 ゴムブッシュを分割する事で幅広いケーブル径に アルミ/ ステンレス 対応する事が出来ます。 ボックス 端子ボックス/ 防水コネクタ/ 3 ケーブル グランド アルミサッシ ケース ケーブル外径 ケーブル外径 アルミ フレーム/ φ7mm～φ9mm φ9mm～φ13.5mm ヒートシンク ケース 定格・仕様 メタルケース THB390T-3P・THB402T-6P THB402T-3WP 定格電圧 AC250V 定格電圧 AC250V Raspberry 定格電流 24A 定格電流 32A Piケース/ Okdo ROCK 適合電線 より線0.5m㎡～2.5ｍ㎡ 適合電線 より線0.5m㎡～4.0ｍ㎡ ケース 4 6 7 5 フリーサイズ 構成内容 ■ PA66GF =「 ポリアミド66グラスファイバー入り」の略称 ケース/ フリーサイズ パネル No. 名　称 個　数 材　質 色 /表面処理 1 ボディー 1 PA66GF（UL94V-0） ブラック　　　　　 ラックケース 2 ケーブルグランド 1 PA66（UL94V-2） ブラック　　　　　 3 T型ケーブルグランド 1 PA66（UL94V-2） ブラック　　　　　 4 ゴムブッシュ 3 TPE グリーン　　　　　 棚板/ ラックパネル 5 ガスケット 2 シリコンゴム グリーン　　　　　 6 端子台 1 PA66GF（UL94V-0） ブラック・ブラウン 電池ホルダー/ 7 端子ネジ（M3 マイナス） 6～12 鉄 亜鉛メッキ　　　　 電池ボックス/ コイン電池 オプション部品 アクセサリー /機構部品 （別売） カスタム製品 技術資料/ 各種ご案内 ゴムブッシュ 固定ホルダー 締付工具 P5−87 6000302CC 6000337BC 5 -83 P5−88 P5−88

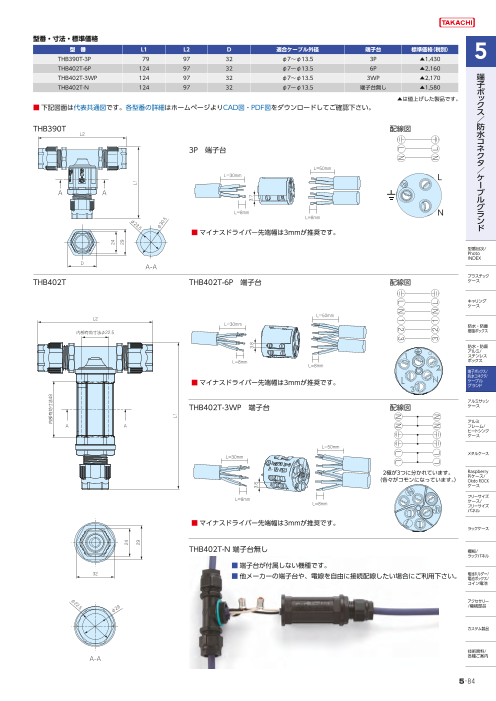

型番・寸法・標準価格 型　番 L1 L2 D 適合ケーブル外径 端子台 標準価格（税別） THB390T-3P 79 97 32 φ7～φ13.5 3P ▲1,430 THB402T-6P 124 97 32 φ7～φ13.5 6P ▲2,160 THB402T-3WP 124 97 32 φ7～φ13.5 3WP ▲2,170 端 THB402T-N 124 97 32 φ7～φ13.5 端子台無し ▲1,580 子 ボ ▲は値上げした製品です。 ッ ■ 下記図面は代表共通図です。各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 ク ス ／ THB390T 配線図 防 L2 水 コ 3P　端子台 ネ ク タ L=50mm ／ L=30mm L ケ ー A A ブ ル グ L=8mm N φ L=8mm ラ 23 ン .5 ■ マイナスドライバー先端幅は3mmが推奨です。 ド 型番目次/ Photo INDEX D A-A プラスチック THB402T THB402T-6P　端子台 配線図 ケース キャリング ケース L=50mm L2 L=30mm 防水・防塵 内部有効寸法φ22.5 樹脂ボックス 防水・防塵 アルミ/ ステンレス L=8mm ボックス L=8mm 端子ボックス/ 防水コネクタ/ ■ マイナスドライバー先端幅は3mmが推奨です。 ケーブル グランド アルミサッシ THB402T-3WP　端子台 配線図 ケース アルミ A A フレーム/ ヒートシンク ケース L=50mm メタルケース L=30mm 2極が3つに分かれています。 Raspberry （各々がコモンになっています。） Piケース/ Okdo ROCK ケース フリーサイズ L=8mm L=8mm ケース/ フリーサイズ パネル ■ マイナスドライバー先端幅は3mmが推奨です。 ラックケース THB402T-N 端子台無し 棚板/ ラックパネル ■ 端子台が付属しない機種です。 32 ■ 他メーカーの端子台や、電線を自由に接続配線したい場合にご利用下さい。 電池ホルダー/ 電池ボックス/ コイン電池 φ 22 アクセサリー .5 φ2 9 /機構部品 カスタム製品 技術資料/ A-A 各種ご案内 5 -84 内部有効寸法48 24 29 24 L1 29 φ30.5 L1 3.8 3.7 3.8 L L N N 3 2 1 N L N L L N L N 1 2 3 N N L L

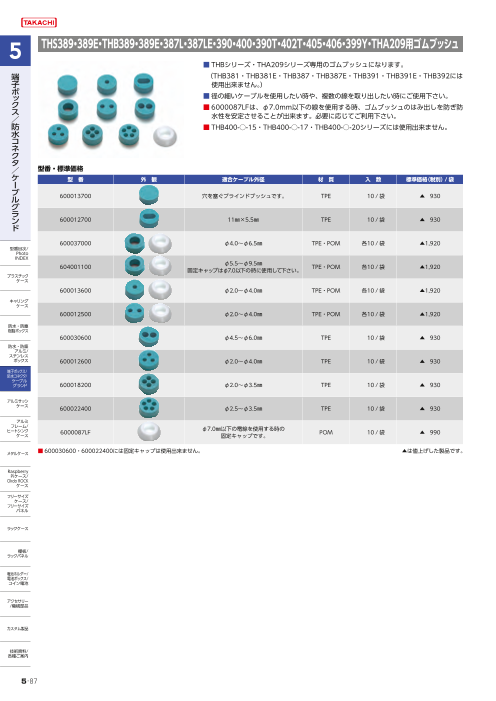

THS389・389E・THB389・389E・387L・387LE・390・400・390T・402T・405・406・399Y・THA209用ゴムブッシュ ■ THBシリーズ・THA209シリーズ専用のゴムブッシュになります。 端 　（THB381・THB381E・THB387・THB387E・THB391・THB391E・THB392には 子 使用出来ません。） ボ ッ ■ 径の細いケーブルを使用したい時や、複数の線を取り出したい時にご使用下さい。 ク ス ■ 6000087LFは、φ7.0mm以下の線を使用する時、ゴムブッシュのはみ出しを防ぎ防 ／ 水性を安定させることが出来ます。必要に応じてご利用下さい。 防 ■ THB400-○-15・THB400-○-17・THB400-○-20シリーズには使用出来ません。 水 コ ネ ク タ ／ 型番・標準価格 ケ 型　番 外　観 適合ケーブル外径 材　質 入　数 標準価格（税別）/袋 ー ブ ル 600013700 穴を塞ぐブラインドブッシュです。 TPE 　10 / 袋 ▲ 930 グ ラ ン 600012700 11㎜×5.5㎜ TPE 　10 / 袋 ▲ 930 ド 600037000 φ4.0～φ6.5㎜ TPE・POM 各10 / 袋 ▲1,920 型番目次/ Photo INDEX 604001100 φ5.5～φ9.5㎜ 固定キャップはφ7.0以下の時に使用して下さい。 TPE・POM 各10 / 袋 ▲1,920 プラスチック ケース 600013600 φ2.0～φ4.0㎜ TPE・POM 各10 / 袋 ▲1,920 キャリング ケース 600012500 φ2.0～φ4.0㎜ TPE・POM 各10 / 袋 ▲1,920 防水・防塵 樹脂ボックス 600030600 φ4.5～φ6.0㎜ TPE 　10 / 袋 ▲ 930 防水・防塵 アルミ/ ステンレス ボックス 600012600 φ2.0～φ4.0㎜ TPE 　10 / 袋 ▲ 930 端子ボックス/ 防水コネクタ/ ケーブル グランド 600018200 φ2.0～φ3.5㎜ TPE 　10 / 袋 ▲ 930 アルミサッシ ケース 600022400 φ2.5～φ3.5㎜ TPE 　10 / 袋 ▲ 930 アルミ フレーム/ ヒートシンク ケース 6000087LF φ7.0㎜以下の電線を使用する時の 固定キャップです。 POM 　10 / 袋 ▲ 990 メタルケース ■ 600030600・600022400には固定キャップは使用出来ません。 ▲は値上げした製品です。 Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -87

オプション部品 THB387・387L・391・390・400・390T・402T・405・399Y用 固定ホルダー 使用例 パネル取付 ポール取付 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ■ パネルやポールなどに取付けることが出来るオプション部品です。 ブ ■ 中継コネクタを固定したい場合にご使用下さい。 ル グ ラ ン ド 型番目次/ Photo φ4.5 INDEX φ4.5 プラスチック ケース キャリング ケース 19 39 19 防水・防塵 樹脂ボックス 型番・標準価格 39 型　番 材質 /色 適合機種 標準価格（税別） 防水・防塵 アルミ/ ステンレス 6000302CC PA66 / ブラック THB387・387L・391・390・400 390T・402T・405・399Y全機種 ▲350 ボックス 端子ボックス/ 防水コネクタ/ ▲は値上げした製品です。 ケーブル グランド アルミサッシ THS389・389E・THB389・389E・387L・387LE・387・387E・391・392・391E・390・400・405・406・402T・399Y用 締付工具 ケース アルミ フレーム/ ヒートシンク 使用例 ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ■ ケーブルグランド部のキャップの締付が確実に行える専用工具です。 ラックパネル ■ ケーブルが動かなくなるまで締付けて下さい。 電池ホルダー/ ■ THB400-○-15、THB400-○-17、THB400-○-20シリーズには使用出来ません。 電池ボックス/ コイン電池 アクセサリー 型番・標準価格 /機構部品 型　番 材質/色 適合機種 標準価格（税別） カスタム製品 6000337BC PA66GF / ブラック THS389・389E・THB389・389E・387L・387LE・387・387E・ 391・391E・392・390・400・405・406・390T・402T・399Y 220 技術資料/ 各種ご案内 5 -88 8.5 6 8.5 6 17 17

IP68 防水コネクタ製品ラインナップ LINE-UP 端 ●プラグ＆ソケット 子 ボ ッ コネクタタイプ 挿抜方式 結線方法 端子極数 対応ケーブル径 定格仕様 掲載ページ ク ス THB381 .5～φ7.0 定格電圧 500V AC（3V～60V DC） ／ ワンタッチ 2P φ5 φ7.0～φ8.0 定格電流 10A AC/DC 防 プッシュ/プル ネジ締付 5 -41~42 水 3P φ5.5～φ7.0 定格電圧 500V AC（3V～60V DC） φ7.0～φ8.0 定格電流 10A AC/DC コ ネ ク THB387 2P 定格電圧 500V AC（EN61984） タ 600V AC（UL2238/C22.2 No.182.3） ／ ネジ締付 ネジ締付 3P 4P φ7.0～φ12 5 -61~62 ケ 定格電流 17.5A（EN61984） ー UL認証品(一部) 5P 7A（UL2238/C22.2 No.182.3） ブ ル THB387L 3P 定格電圧 500V AC（EN61984） グ 600V AC（UL2238/C22.2 No.182.3） ラ ネジ締付 ネジ締付 4P φ7.0～φ13.5 5 -57~58 ン 定格電流 最大17.5A（EN61984） 5P ド UL認証品 定格電流 最大10A・15A（UL2238/C22.2 No.182.3） THB389 型番目次/ Photo ワンタッチ 4P INDEX プッシュ/プル ネジ締付 φ7.0～φ13.5 定格電圧 500V AC 5P 定格電流 17.5A 5 -51~52 プラスチック ケース THS389 UL認証品 定格電圧 500V AC（EN61984） ワンタッチ スプリング 4P 600V AC（UL2238/C22.2 No.182.3） キャリング ケース プッシュ/プル 式 φ7.0～φ13.5 5 -47~48 5P 定格電流 17.5A（EN61984） 10A（UL2238/C22.2 No.182.3） 防水・防塵 樹脂ボックス THB405 定格電圧 最大400V AC リング締付 6P 定格電流 最大17.5A 防水・防塵 プッシュ/プル ネジ締付 φ7.0～φ13.5 5 -73~74 アルミ/ 8P 定格電圧 最大400V AC（ DC60V） ステンレス 定格電流 最大10A AC/DC ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド パネルマウントタイプ 挿抜方式 結線方法 端子極数 対応ケーブル径 定格仕様 掲載ページ アルミサッシ THB381E 定格電圧 500V AC（3V～60V DC） ケース ワンタッチ 2P φ5.5～φ7.0 φ7.0～φ8.0 定格電流 10A AC/DC アルミ プッシュ/プル ネジ締付 5 -43~44 フレーム/ 3P φ5.5～φ7.0 定格電圧 500V AC（3V～60V DC） ヒートシンク φ7.0～φ8.0 定格電流 10A AC/DC ケース THB387E UL認証品 3P 定格電圧 500V AC（EN61984） メタルケース (一部) 600V AC（UL2238/C22.2 No.182.3） ネジ締付 ネジ締付 4P φ7.0～φ12 5 -63~64 定格電流 17.5A（EN61984） Raspberry 5P 7A（UL2238/C22.2 No.182.3） Piケース/ Okdo ROCK ケース THB387LE UL認証品 定格電圧 500V AC（EN61984） フリーサイズ 4P 600V AC（UL2238/C22.2 No.182.3） ケース/ フリーサイズ ネジ締付 ネジ締付 φ7.0～φ13.5 5 -59~60 パネル 5P 定格電流 最大17.5A（EN61984） 定格電流 最大10A・15A（ UL2238/C22.2 No.182.3） ラックケース THB389E ワンタッチ 4P 定格電圧 500V AC 棚板/ プッシュ/プル ネジ締付 φ7.0～φ13.5 5 -53~54 5P 定格電流 17.5A ラックパネル 電池ホルダー/ 電池ボックス/ THS389E 定格電圧 500V AC（EN61984） コイン電池 ワンタッチ スプリング 4P φ7.0～φ13.5 600V AC（UL2238/C22.2 No.182.3） プッシュ/プル 式 5 -49~50 5P 定格電流 17.5A（EN61984） アクセサリー /機構部品 UL認証品 10A（UL2238/C22.2 No.182.3） THB406 UL認証品 定格電圧 最大400V AC カスタム製品 (一部) 定格電流 最大25A（EN61984） 3P 定格電流 最大20A（ UL2238/C22.2No.182.3） リング締付 定格電圧 最大400V AC プッシュ/プル ネジ締付 6P φ7.0～φ13.5 5 -75~76 8P 定格電流 最大17.5A 技術資料/ 各種ご案内 定格電圧 最大400V AC（ DC60V） 定格電流 最大10A AC/DC 5 -37

●中継コネクタ 端 子 ストレート型 結線方法 端子極数 対応ケーブル径 定格仕様 掲載ページ ボ ッ THB391 ク 2P ス 定格電圧 450V AC ネジ締付 3P φ7.0～φ12 5 -65~66 ／ 定格電流 17.5A 防 4P 水 コ THB390・400 定格電圧 450V AC ネ 3P・4P φ7.0～φ13.5 定格電流 24A ク タ ネジ締付 6P・2WP φ8.0～φ17.0 定格電圧 250V AC 3WP・D4P φ13.5～φ15.5 定格電流 32A 5 -79~82 ／ ケ 端子台無し φ16～φ20 定格電圧 750V AC ー 定格電流 32A ブ ル T 型 結線方法 端子極数 対応ケーブル径 定格仕様 掲載ページ グ ラ THB390T・402T 3P 定格電圧 250V AC ン ネジ締付 6P 定格電流 24A ド 3WP φ7.0～φ13.5 5 -83~84 定格電圧 250V AC 端子台無し 定格電流 32A 型番目次/ Photo INDEX Y 型 結線方法 端子極数 対応ケーブル径 定格仕様 掲載ページ プラスチック THB399Y ケース 3P 定格電圧 250V AC 定格電流 24A ネジ締付 6P 3WP φ7.0～φ13.5 5 -85~86 定格電圧 250V AC キャリング ケース 端子台無し 定格電流 32A 4 分岐型 結線方法 端子極数 対応ケーブル径 定格仕様 掲載ページ 防水・防塵 樹脂ボックス THB392 防水・防塵 定格電圧 450V AC アルミ/ ネジ締付 4P×4 φ7.0～φ12 5 -69~70 ステンレス ボックス 定格電流 17.5A 端子ボックス/ 防水コネクタ/ ケーブル グランド ●中継ボックス アルミサッシ ケース 3・4 分岐型 結線方法 端子極数 対応ケーブル径 定格仕様 掲載ページ アルミ フレーム/ THA209A・209B 3P・5P ヒートシンク ケース 8P・3WP 定格電圧 450V AC ネジ締付 4WP・3LP φ7.0～φ13.5 5 -21~24 定格電流 24A・32A・41A メタルケース 端子台無し Raspberry Piケース/ Okdo ROCK ケース パネルマウントタイプ 結線方法 端子極数 対応ケーブル径 定格仕様 掲載ページ フリーサイズ ケース/ THB391E フリーサイズ 2P パネル 定格電圧 450V AC ネジ締付 3P φ7.0～φ12 5 -67~68 定格電流 17.5A ラックケース 4P 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -38

防水コネクタシリーズ 製品使用例 端 屋外用LED照明の接続 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -39

産業用モーターの接続 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ 農業用スプリンクラーの分岐接続 ン ド 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 自動化ラインの動力・センサ中継 工作機械装置 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ブレーカー接続器 地下・床下の配線 ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -40
