タカチ電機工業 IP68 / IP67 耐候性 防水ボックス WPシリーズ

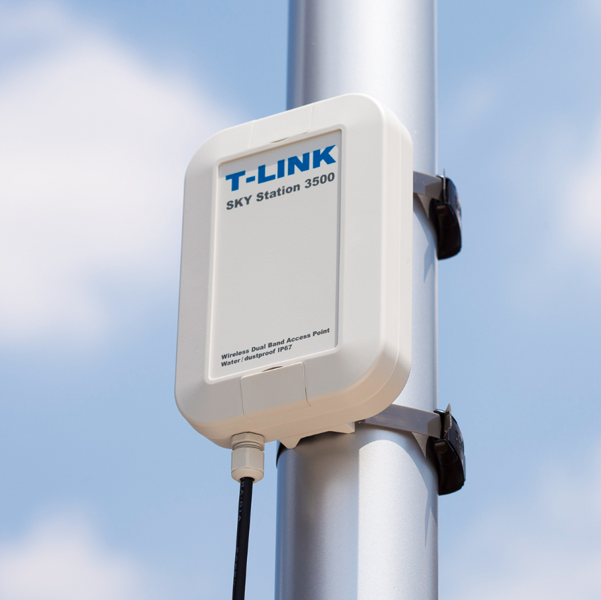

IP68 / IP67 耐候性 防水ボックス WP SERIES シリコンガスケットによる高い防水性 耐候性に優れたASA樹脂製 ● 弾力性が高く、劣化しにくいシリコンガスケットで高い防水性を保ち ● Gタイプ（ホワイトグレー色）は、紫外線による変色・劣化がしにく ます。 いASA樹脂を使用しています。屋外設置をする通信機器に最適です。 ● カバーはインサートナット入りですので、繰返し開閉しても防水性は 落ちません。 屋外使用例 農業用ITセンサーデータ収集装置 写真提供 ニシム電子工業株式会社様 簡単に壁面設置が可能 電柱・ポールへの取付も容易 ● ブラインドカバーを外すだけで壁や金具に取付可能です。 ● オプションのマウントブラケットを付けることで、電柱やポールへの ● 取付ビスが外から見えないので、スッキリした外観です。 取付けが可能です。 3 -23

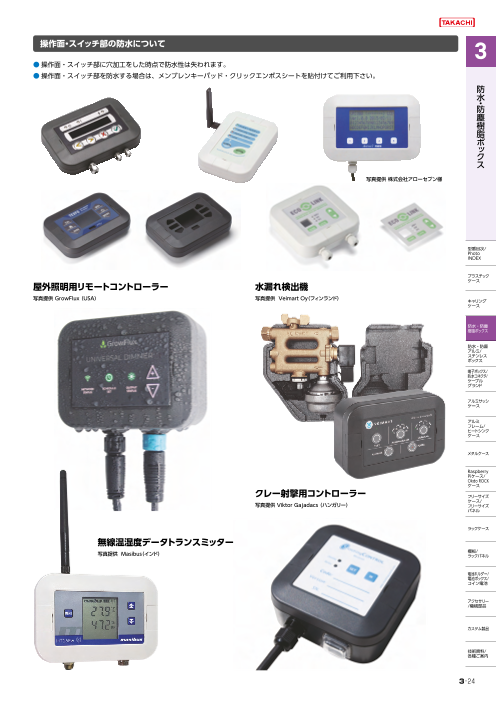

操作面・スイッチ部の防水について ● 操作面・スイッチ部に穴加工をした時点で防水性は失われます。 ● 操作面・スイッチ部を防水する場合は、メンブレンキーパッド・クリックエンボスシートを貼付けてご利用下さい。 防 水・防 塵 樹 脂 ボ ッ ク ス 写真提供 株式会社アローセブン様 型番目次/ Photo INDEX プラスチック ケース 屋外照明用リモートコントローラー 水漏れ検出機 写真提供 GrowFlux（ USA） 写真提供 Veimart Oy（フィンランド） キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース クレー射撃用コントローラー フリーサイズ ケース/ 写真提供 Viktor Gajadacs（ ハンガリー） フリーサイズ パネル ラックケース 無線温湿度データトランスミッター 写真提供 Masibu（s インド） 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 3 -24

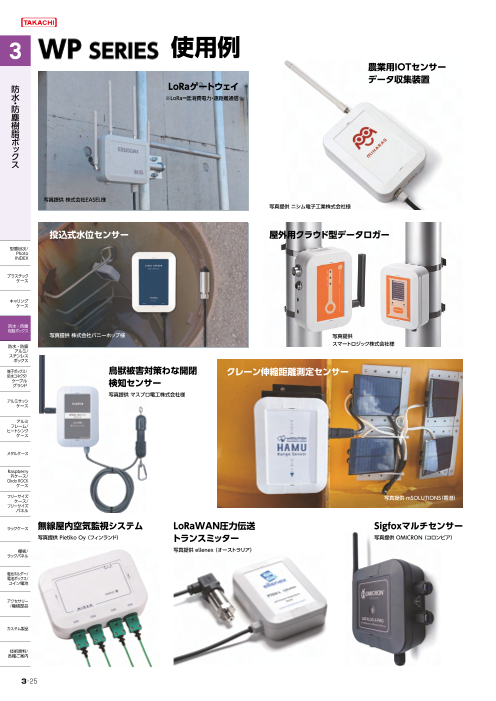

WP SERIES 使用例 農業用IOTセンサー データ収集装置 防 LoRaゲートウェイ 水・ ※LoRa=低消費電力・遠距離通信 防 塵 樹 脂 ボ ッ ク ス 写真提供 株式会社EASEL様 写真提供 ニシム電子工業株式会社様 投込式水位センサー 屋外用クラウド型データロガー 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 写真提供 株式会社バニーホップ様 写真提供 防水・防塵 スマートロジック株式会社様 アルミ/ ステンレス ボックス 端子ボックス/ 鳥獣被害対策わな開閉 防水コネクタ/ クレーン伸縮距離測定センサー ケーブル グランド 検知センサー 写真提供 マスプロ電工株式会社様 アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ 写真提供 mSOLUTIONS（香港） フリーサイズ パネル ラックケース 無線屋内空気監視システム LoRaWAN圧力伝送 Sigfoxマルチセンサー 写真提供 Pietiko Oy（ フィンランド） トランスミッター 写真提供 OMICRON（ コロンビア） 棚板/ 写真提供 ellenex（ オーストラリア） ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 3 -25

農業用ネットワークセンサー 写真提供 Demand Side Instrument（s フランス） 防 水・防 塵 樹 脂 ボ ッ ク ス 農業用パラメータ監視装置 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 写真提供 Argotec（スペイン） 端子ボックス/ 防水コネクタ/ ケーブル グランド 農作物育成リモート監視デバイス 鳥獣害防除センサー アルミサッシ ケース 写真提供 Wondernica（ マレーシア） 写真提供 協和テクノ株式会社様 アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 3 -26

WP SERIES IP68 / IP67防水ボックス 防 水・防 塵 樹 脂 ボ ッ ク ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはP15−1～63をご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 テクニカルデータ 防水・防塵 保護等級 : IP68 アルミ/ （水深1メートル 24時間） ステンレス ボックス WP20-28-5□ の2機種は WP20-28-7□ IP67です。 端子ボックス/ ■ 水深1メートルに24時間水没に耐えるIP68の高防水型（WP20-28-〇はIP67）のプラスチックボックスです。 防水コネクタ/ 使用温度範囲 : ケーブル グランド 　 全24サイズ、ホワイトグレーとチャコールグレーの2タイプが選択可能です。 　ASA樹脂　−20℃～＋60℃ 　WP20-28-□のみ −20℃～＋55℃ ■ ブラインドカバーを外すだけで壁や金具に取付け可能です。 　 プロテクティブベントを使用いただくと アルミサッシ ケース ■ オプション部品のマウントブラケットを使用しポールに取付けが可能です。 ＋60℃まで使用可能です。 　ABS樹脂　−10℃～＋50℃ ■ 保護等級について、使用に際しての注意点をP3−5に記載してあります。ボックス選定時にご参照下さい。 　WP20-28-□のみ −10℃～＋45℃ アルミ フレーム/ 　 プロテクティブベントを使用いただくと ヒートシンク +50℃まで使用可能です。 ケース WP5-7-2～WP13-18-5 WP15-15-4～WP20-28-7 ※プ ラスチックは低温環境になるほど脆化します。 メタルケース 低温環境でご使用の場合、衝撃が加わらないよう 設置して下さい。 3 3 ※プ ロテクティブベント使用効果　P3−31参照 Raspberry Piケース/ Okdo ROCK ケース フリーサイズ 1 ケース/ フリーサイズ パネル 4 ラックケース 2 棚板/ ラックパネル 5 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 構成内容 No. 名　称 個　数 材質・色 1 トップカバー 1 ASA樹脂（UL94HB）・ホワイトグレー / 難燃性ABS（UL94V-0 主成分）・チャコールグレー カスタム製品 2 ボディー 1 ASA樹脂（UL94HB）・ホワイトグレー / 難燃性ABS（UL94V-0 主成分）・チャコールグレー 3 ブラインドカバー 2 ASA樹脂（UL94HB）・ホワイトグレー / 難燃性ABS（UL94V-0 主成分）・チャコールグレー 技術資料/ 4 ガスケット 1 シリコンゴム ・ ブラック 各種ご案内 5 取付ビス（バインド頭 ） 4～8 ステンレス・ 無処理　　 3 -27

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 W D d w 防 水・防 塵 樹 脂 H ボ h ッ ク ス 型番・寸法・標準価格 型　番 外形寸法 有効寸法（内部） 保護等級 取付ビス 締付トルク （N・m） 自重（ｇ） 標準価格 ● ホワイトグレー(ASA樹脂） ● チャコールグレー（ABS樹脂） W D H w d h （税別） WP 5- 7-2G WP 5- 7-2C IP 68 52 65 18 46 37 13 M2×8 4本 0.2 ～0.25 31.5 ▲ 670 WP 5- 7-3G WP 5- 7-3C IP 68 52 65 27 45 36.5 22 M2×8 4本 0.2 ～0.25 39.5 ▲ 700 型番目次/ Photo WP 6- 8-2G WP 6- 8-2C IP 68 60 80 20 53.5 52 14.7 M2×8 4本 0.25～0.3 41.5 ▲ 710 INDEX WP 6- 8-3G WP 6- 8-3C IP 68 60 80 30 53 51 24.7 M2×8 4本 0.25～0.3 49 ▲ 730 WP 8- 8-2G WP 8- 8-2C IP 68 75 75 22 67 42 16.4 M2.5×8 4本 0.25～0.35 57.5 ▲ 850 プラスチック ケース WP 8- 8-4G WP 8- 8-4C IP 68 75 75 35 66 42 29.4 M2.5×16 4本 0.25～0.35 88.5 ▲ 920 WP 8-10-2G WP 8-10-2C IP 68 75 100 22 67 67 16 M2.5×8 4本 0.25～0.35 74 ▲ 900 キャリング WP 8-10-4G WP 8-10-4C IP 68 75 100 35 66 67 29 M2.5×16 4本 0.25～0.35 95 ▲ 920 ケース WP 9-13-3G WP 9-13-3C IP 68 90 130 25 81 91 18 M2.5×8 6本 0.25～0.35 113 ▲1,040 WP 9-13-4G WP 9-13-4C IP 68 90 130 40 81 91 33 M2.5×16 6本 0.25～0.35 141 ▲1,050 防水・防塵 樹脂ボックス WP10-10-3G WP10-10-3C IP 68 100 100 25 90 61 18 M2.5×8 4本 0.25～0.35 96 ▲ 930 WP10-10-4G WP10-10-4C IP 68 100 100 40 90 61 33 M2.5×16 4本 0.25～0.35 121 ▲ 860 防水・防塵 WP11-15-3G WP11-15-3C IP 68 110 150 27 100 110 20 M2.5×8 6本 0.25～0.35 153 ▲1,200 アルミ/ ステンレス WP11-15-4G WP11-15-4C IP 68 110 150 40 100 110 33 M2.5×16 6本 0.25～0.35 181 ▲1,220 ボックス WP13-18-3G WP13-18-3C IP 68 130 175 30 120 135 23 M2.5×8 6本 0.25～0.35 225 ▲1,680 端子ボックス/ 防水コネクタ/ WP13-18-5G WP13-18-5C IP 68 130 175 45 120 135 38 M2.5×16 6本 0.25～0.35 266 ▲1,730 ケーブル グランド WP15-15-4G WP15-15-4C IP 68 150 150 40 141 100 33.5 M3×8 4本 0.35～0.45 239 ▲2,290 WP15-15-6G WP15-15-6C IP 68 150 150 55 140 100 48.5 M3×8 4本 0.35～0.45 282.5 ▲2,500 アルミサッシ ケース WP15-21-4G WP15-21-4C IP 68 150 210 40 141 160 33.5 M3×8 6本 0.35～0.45 323 ▲3,020 WP15-21-6G WP15-21-6C IP 68 150 210 55 140 160 48.5 M3×8 6本 0.35～0.45 367.5 ▲3,250 アルミ フレーム/ WP20-20-5G WP20-20-5C IP 68 200 200 45 190 150 38.5 M3×8 8本 0.45～0.55 446 ▲4,070 ヒートシンク ケース WP20-20-7G WP20-20-7C IP 68 200 200 65 189 149 58.5 M3×8 8本 0.45～0.55 524.5 ▲4,390 WP20-28-5G WP20-28-5C IP 67 200 280 45 190 230 38.5 M3×8 8本 0.45～0.55 557.5 ▲4,430 メタルケース WP20-28-7G WP20-28-7C IP 67 200 280 65 189 229 58.5 M3×8 8本 0.45～0.55 646 ▲4,810 ■トルク値は使用条件により異なりますので参考値としてご利用頂き、必ずトルクテストを行ってからご使用下さい。 ▲は値上げした製品です。 Raspberry Piケース/ Okdo ROCK ケース オプション部品（別売） フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル マウントブラケット WPMBシリーズ ポール固定ベルト PKB-10シリーズ プロテクティブベント PMFシリーズ ケーブルグランド 電池ホルダー/ 電池ボックス/ P3−29 P3−106 P3−107～108 P5−93～106 コイン電池 アクセサリー /機構部品 カスタム製品 基板取付タッピングビス EMシリーズ タッピングスペーサー TPSシリーズ ヘクサロビュラビス MRシリーズ ゴム足 PFRFシリーズ 技術資料/ 各種ご案内 P1−121 P14−6 P3−30 P3−30 3 -28

WG SERIES IP68完全防水ASA樹脂ボックス WGPC SERIES IP68完全防水PC/ASA樹脂ボックス 防 水・防 塵 樹 脂 ボ ッ ク ス 型番目次/ Photo INDEX プラスチック ケース ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはP15−1～63をご覧下さい。 テクニカルデータ キャリング ■ カスタム製品のリピート注文品は5%割引致します。 保護等級 : IP68 ケース ■ 水深1メートルに24時間水没に耐えるIP68の高防水型プラスチックボックスです。 (水深1メートル 24時間) 使用温度範囲： ■ ASA樹脂は紫外線による変色、劣化がしにくく耐候性に優れています。 WG −30℃～+60℃ 防水・防塵 WGPC −30℃～+75℃ 樹脂ボックス PC/ASA樹脂は耐候性に加え、耐熱性・難燃性にも優れています。 カバー締付トルク : 0.5N・ｍ～0.7Ｎ・ｍ 屋外に設置する通信装置、センサー機器、接続箱などへのご利用に最適です。 防水・防塵 アルミ/ ■ カバー取付ビスは落下防止タイプのタッピングビスです。 ※ プラスチックは低温環境になるほど脆化し ステンレス ます。低温環境でご使用の場合、衝撃が ボックス 1回目の取付の際は、ボディ側の穴にタッピングビスをねじ込んで下さい。 加わらないよう設置して下さい。 端子ボックス/ 防水コネクタ/ ケーブル グランド 1 アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 3 メタルケース 2 Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ 4 パネル ラックケース ボックス底面にある四隅の穴、またはインサートナットには壁面用外部取付足、 棚板/ 中央のインサートナットにはマウントブラケットが取付可能です。 ラックパネル WG構成内容 No. 名　称 個　数 材質 /色 電池ホルダー/ 1 カバー 　　　　　　　 1 ASA樹脂（UL94HB）/ オフホワイト 電池ボックス/ コイン電池 2 ボディー 　　　　　　 1 ASA樹脂（UL94HB）/ オフホワイト 3 ガスケット 　　　　　 1 シリコンゴム / ブラック  　　　　　 アクセサリー /機構部品 4 取付ビス（落下防止型） 8～10 ステンレス / 無処理 　　　　　　　 WGPC構成内容 No. 名　称 個　数 材質 /色 カスタム製品 1 カバー 　　　　　　　 1 PC/ASA樹脂（UL94V-0 主成分）/ ライトグレー 2 ボディー 　　　　　　 1 PC/ASA樹脂（UL94V-0 主成分）/ ライトグレー 技術資料/ 3 ガスケット 　　　　　 1 シリコンゴム / ブラック 　　　　　　　　　　　 各種ご案内 4 取付ビス（落下防止型） 8～10 ステンレス / 無処理 　　　　　　　　　　　　　 3 -13

色仕様 ■ 下記図面は代表共通図です。各型番の詳細はホームページより 製品型番 色記号 色 材質 　 CAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 WGシリーズ W オフホワイト ASA樹脂（UL94HB） WGPCシリーズ G ライトグレー PC/ASA樹脂 （UL94V-0 主成分） 防 水・防 塵 樹 脂 ボ D ッ W ク ス 型番・寸法・標準価格 型番・寸法・標準価格 外形寸法 型　番 自重（ｇ） 標準価格 外形寸法 型　番 自重（ｇ） 標準価格 W D H （税別） W D H （税別） WG10-15- 6W 100 150 55 169.5 1,040 NEW WGPC10-15- 6G 100 150 55 188.5 1,250 WG10-15- 8W 100 150 75 192 1,180 NEW WGPC10-15- 8G 100 150 75 213.5 1,390 WG15-16- 6W 145 155 55 232 1,490 NEW WGPC15-16- 6G 145 155 55 258 1,780 WG15-16- 8W 145 155 80 266.5 1,660 NEW WGPC15-16- 8G 145 155 80 296.5 2,020 型番目次/ Photo WG15-21- 6W 145 210 60 314 2,070 NEW WGPC15-21- 6G 145 210 60 349.5 2,480 INDEX WG15-21- 9W 145 210 90 367 2,300 NEW WGPC15-21- 9G 145 210 90 408.5 2,780 WG17-25- 8W 170 250 80 470 3,090 NEW WGPC17-25- 8G 170 250 80 523 3,720 プラスチック ケース WG17-25-11W 170 250 110 534 3,450 NEW WGPC17-25-11G 170 250 110 594 4,170 WG23-25- 8W 225 245 80 570 3,730 NEW WGPC23-25- 8G 225 245 80 634 4,470 キャリング WG23-25-11W 225 245 110 645 4,120 NEW WGPC23-25-11G 225 245 110 717.5 4,960 ケース NEW WG25-33- 9W 245 325 90 965 7,300 NEW WGPC25-33- 9G 245 325 90 1,073.5 9,150 NEW WG25-33-12W 245 325 120 1,073 8,030 NEW WGPC25-33-12G 245 325 120 1,193.5 10,050 防水・防塵 樹脂ボックス NEW WG30-33- 9W 300 325 90 1,151 8,400 NEW WGPC30-33- 9G 300 325 90 1,280 10,520 NEW WG30-33-13W 300 325 130 1,285.5 9,430 NEW WGPC30-33-13G 300 325 130 1,430 11,720 防水・防塵 NEW WG28-40-10W 280 400 100 1,332.5 10,810 NEW WGPC28-40-10G 280 400 100 1,482 13,560 アルミ/ ステンレス NEW WG28-40-15W 280 400 150 1,529.5 12,060 NEW WGPC28-10-15G 280 400 150 1,701 15,110 ボックス 端子ボックス/ オプション部品（別売） 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース 壁面用外部取付足 ポール取付部品 WGMB・WPMB P3−19～20 Raspberry WGFシリーズ　P3ー18 SSKシリーズ P3−99～101 Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 結束バンド ･ ポール固定ベルト 取付ベース 基板取付ビス SCT・SNB・PKB　P3−104～106 WGPシリーズ　P3ー17 MT4-8T　P3ー18 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 中継用端子台 DINレール プロテクティブベント ケーブルグランド 技術資料/ 各種ご案内 WTBシリーズ　P3−21～22 FDRシリーズ　P3−97～98 PMFシリーズ　P3−107～108 P5−93～106 3 -14 H

WPMB SERIES ポールマウントブラケット 防 水・防 塵 樹 脂 ボ ッ ク ス ■ 耐候性樹脂（ASA）製のポール・電柱取付具です。 ■ ボックスに穴加工をしないで取付可能ですので防水性を損ねることはありません。 ■ WPMB-M4-2は縦・横、両方向に使用出来ます。 ■ 取付の際は別売りの固定用ベルト（PKB-10シリーズ／カタログP3−106）をご利用下さい。 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 型番目次/ W 92 H 12 Photo INDEX プラスチック L 13 ケース インサートナット W H キャリング ケース 色仕様 防水・防塵 色記号 色 樹脂ボックス Gタイプ ホワイトグレー Dタイプ ダークグレー　 防水・防塵 アルミ/ ステンレス ボックス WPMB-M3・WPMB-M4 WPMB-M4-2 端子ボックス/ 防水コネクタ/ ケーブル グランド 型番・寸法・標準価格 ■ WPMBご注文の際は型番末尾□にG、Dの色記号をつけて下さい。 アルミサッシ 寸　法 ケース 型　番　 取付ビス 対応機種 締付トルク 自重 W D H L （N・m） （g） 入 数 標準価格 （税別） / 袋 アルミ フレーム/ WPMB-M3□ 18 14 9.5 11 ステンレス M3×6 WP5-7-2・5-7-3・6-8-2・6-8-3・8-8-2・ ヒートシンク 8-8-4・8-10-2・8-10-4 0.4～0.45 3 2 / 袋 ▲240 ケース WPMB-M4□ 28 18 12 13 ステンレス M4×8 WP9-13-3・9-13-4・10-10-3・10-10-4・ 11-15-3・11-15-4・13-18-3・13-18-5 0.45～0.5 10 2 / 袋 ▲260 メタルケース WPMB-M4-2□ 92 92 12 13 ステンレス M4×6 WP15-15-4・15-15-6・15-21-4・15-21-6・ 20-20-5・20-20-7・20-28-5・20-28-7 0.45～0.5 24 1 / 袋 ▲350 Raspberry Piケース/ Okdo ROCK ■ トルク値は使用条件により異なりますので参考値としてご利用頂き、必ずトルクテストを行ってからご使用下さい。 ▲は値上げした製品です。 ケース フリーサイズ ケース/ フリーサイズ パネル 取付図 WPMB-M3 / WPMB-M4 WPMB-M4-2 ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 3 -29 D L D 92 72

PMF SERIES プロテクティブベント 防 筐体内の圧力変動調整・通気対策製品 水・防 塵 ア ル ミ ／ ス テ ン レ ス ボ ッ ク ス 取付例 ■ プロテクティブベントは、通気性があり水や埃を通さない構造のメンブレンフィルターにより、温度の寒暖差で発生する筺体内の圧力変動を調 型番目次/ Photo 整する事が出来ます。また、水蒸気放出を促し、筺体内の結露防止対策に有効です。 INDEX ■ IP68（水深2m / 1時間）の防水・防塵性能、−40℃〜125℃（PMF-6Bは150℃）までの耐熱試験に合格しており、屋外・工場などの過酷な プラスチック 環境での使用が可能です。 ケース ■ PMF-6Bは最大容積2ℓ以内、PMF-12は最大容積5ℓ以内、PMF-12HAは最大容積50ℓ以内の筐体に適しています。 ■ 筐体側面への取付が推奨です。 キャリング ケース ■ 本製品は工業・電機製品の使用に限られます。 食品・薬品・化粧品・医療機器、それらの生産設備には使用出来ません。 防水・防塵 樹脂ボックス 外観寸法図 推奨穴加工図 取付図 防水・防塵 アルミ/ ステンレス ボックス ■ 下 記図面は代表共通図です。 各型番の詳細はホームページより CAD図・PDF 図をダウンロードしてご確認下さい。 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ 1 2 3 4 外部環境 筐体内部 ケース 筐体壁板 アルミ 取付板が厚い場合 フレーム/ ヒートシンク ナットを使用せずに ケース ネジ穴加工をして 取付けて下さい。 メタルケース 10(7) Raspberry 5 15.55(11.5) 60°(45°) Piケース/ Okdo ROCK ケース (　) 内の数値は、PMF-6B です。 ■ 締 付け時 Oリングの変形を防ぐため PMF-6B にはナットが付属されません。 テーパー加工を推奨致します。 フリーサイズ ナットを使用する場合はテーパー無しの ケース/ ■ ナ ットを使用する場合、適用最大板厚は 4.0mm です。 φ12.2 貫通穴でも取付可能です。 フリーサイズ パネル PMF-6B はナットを付属していないため テーパー加工が推奨です。 ラックケース テクニカルデータ 型　番 PMF-6B PMF-12 PMF-12HA 棚板/ ラックパネル 標準通気量 300ml / min（差圧=7kPa） 450ml / min（差圧=7 kPa） 4000ml / min（差圧=7 kPa） 推奨締付トルク 0.2〜0.4 N・m 0.6〜0.8 N・m 0.6〜0.8 N・m 電池ホルダー/ IEC60529 (防水・防塵試験） : IP65・ IP66・IP67・IP68・IP69K(PMF-6Bは除く） 電池ボックス/ コイン電池 準拠規格 IEC60068-2-1, 2, 14 (耐熱試験） : −40℃〜+125℃ (PMF-6Bは+150℃） （ナットを除く） IEC60068-2-78 (高温高湿試験） : 温度85℃/湿度85% 1000時間 IEC60068-2-11、52 (塩水噴霧試験）、IEC60068-2-64 (振動試験） アクセサリー GR-3108-CORE (腐食性ガス試験）、UL94V-0 (難燃性） ・ UL746C f1 /機構部品 型番・寸法・標準価格 型　番 材　質 G カスタム製品 ナットSW 標準価格（税別） ● ライトグレー ● ブラック 1 本体 2 フィルター 3 O-リング 4 ナット ネジ規格 取付穴径 ─ PMF-6B PA6 / 66 PTFE シリコーンゴム ナット無し M6×P0.75 ─ ナット無し ▲870 技術資料/ PMF-12S PMF-12B PA66 / 6 PTFE シリコーンゴム PA66（UL94V-2） M12×P1.5 φ12.2 17 ▲800 各種ご案内 PMF-12HAS PMF-12HAB PA66 / 6 PTFE シリコーンゴム PA66（UL94V-2） M12×P1.5 φ12.2 17 ▲900 ▲は値上げした製品です。 4 -69 φ17(φ11.2) G 18.8 φ14.3(φ8.8) φ10.5 (φ5.25) M12　P1.5 (M6 P0.75)

AG SERIES 高防水型 ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo INDEX ■ 保護等級IP68 1bar/30分の高防水型樹脂製ケーブルグランドです。 テクニカルデータ ■ ネジサイズはM8～M50、対応ケーブル外径はφ2.5mm～φ42mmまで幅広いサイズを プラスチック 保護等級 : IP68 1bar/30min ケース 揃えています。 水深10mに30分間相当の防水 ■ キャップ・コネクタ本体はPA6GF（ポリアミド6グラスファイバー入り）ですので強度と 使用温度範囲 : -20℃～＋100℃ EN50262 Var.Aに準拠 キャリング 耐熱性に優れています。 ※規格の概要はP5−117ページをご参照下さい。 ケース ■ 環境を考慮したハロゲンフリー製品です。 防水・防塵 樹脂ボックス AGシリーズ 従来式ケーブルグランド 防水・防塵 AGシリーズはゴムブッシュが肉厚で、ケーブルとの接触面が 強く締めつけるとゴムブッシュやケーブルの変形により安定した防水性が アルミ/ ステンレス 大きいので、均一な力でケーブルを保持します。 保てなくなる場合があります。 ボックス 繰返しの締付に対しても安定した高い防水性を発揮します。 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ 構成内容 ■ PA6GF = ポリアミド6 グラスファイバー入りの略称 Okdo ROCK ケース No. 名　称 材　質 フリーサイズ 1 キャップ　　 PA6GF ケース/ フリーサイズ 2 ゴムブッシュ TPE パネル 3 コネクタ本体 PA6GF 4 ナット　　　 PA6 ラックケース ■ M8, M10サイズにはナットが付属していません。 取付けの際は、相手側にネジ穴加工をして取付下さい。 棚板/ ラックパネル 電池ホルダー/ ■ 締付けトルクはケーブル径により異なります。 電池ボックス/ コイン電池 ゴムブッシュが少し見える程度まで締付けて下さい。 アクセサリー 1 2 3 4 /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -97

■ 台座裏側に止水リブが付いているので、相手側が平面の場合はオプションの 止水リブ ゴムパッキンは必要ありません。 端 ■ 相手側が凹凸の大きい塗装品や鋳造品の場合や射出成型品等のテーパー部に 子 取り付ける場合は、オプションのゴムパッキンAGPシリーズ（カタログP5― ボ ッ 99）をご利用下さい。 ク ス ／ 防 水 コ ネ ク タ ／ ケ ゴムパッキン ゴムパッキン ー ブ ル 射出成型品等のテーパー部に取り付ける場合 凹凸の大きい塗装品や鋳造品に取り付ける場合 グ ラ ン ド 外観寸法図 型番目次/ Photo INDEX m L H SW プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 防水コネクタ/ ケーブル ■ M8・M10 サイズにはナットが付属しておりません。 グランド 取付けの際は、ネジ穴加工が必要となります。 アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 型番・寸法・標準価格 メタルケース 型　番 G 適合ケーブル径 L H 最大 SW A d m 入　数 標準価格（税別）/袋 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 Raspberry Piケース/ AG8-3.5B AG8-3.5S M 8×1.0 ナット無 2.5 3.5 10 17 12 13.2 ― ― 1 / 袋 ▲ 390 Okdo ROCK ケース AG8-5B AG8-5S M 8×1.0 ナット無 3.5 4.7 10 17 12 13.2 ― ― 1 / 袋 ▲ 390 フリーサイズ AG10-6B AG10-6S M10×1.0 ナット無 4 6 10 19 15 16.5 ― ― 1 / 袋 ▲ 390 ケース/ フリーサイズ AG12-5B AG12-5S M12×1.5 φ12.2 3.5 4.7 12 23.5 17 18.7 18.8 5 1 / 袋 ▲ 270 パネル AG12-6.5B AG12-6.5S M12×1.5 φ12.2 5 6.5 12 23 17 18.7 18.8 5 1 / 袋 ▲ 270 AG12-8B AG12-8S M12×1.5 φ12.2 6.5 7.8 12 23 17 18.7 18.8 5 1 / 袋 ▲ 270 ラックケース AG16-10B AG16-10S M16×1.5 φ16.2 8 10 12 26 21 23.1 24.3 5 1 / 袋 ▲ 300 AG20-15B AG20-15S M20×1.5 φ20.2 11 15 13 27 27 29.7 29 6 1 / 袋 ▲ 390 棚板/ AG25-16B AG25-16S M25×1.5 φ25.2 12.5 16 13 34 34 37.4 36 6.7 1 / 袋 ▲ 570 ラックパネル AG25-20B AG25-20S M25×1.5 φ25.2 16 20 13 34 34 37.4 36 6.7 1 / 袋 ▲ 570 AG32-25.5B AG32-25.5S M32×1.5 φ32.3 21 25.5 15 36 41 45.6 46 8 1 / 袋 ▲ 960 電池ホルダー/ 電池ボックス/ AG40-28.5B AG40-28.5S M40×1.5 φ40.3 24 28.5 15 41 50 55.4 53.5 9 1 / 袋 ▲1,840 コイン電池 AG40-33B AG40-33S M40×1.5 φ40.3 28.5 33 15 41 50 55.4 53.5 9 1 / 袋 ▲1,840 AG50-37B AG50-37S M50×1.5 φ50.4 33 37 16 45 60 65.5 66 9.6 1 / 袋 ▲3,390 アクセサリー /機構部品 AG50-42B AG50-42S M50×1.5 φ50.4 37 42 16 45 60 65.5 66 9.6 1 / 袋 ▲3,390 ▲は値上げした製品です。 カスタム製品 技術資料/ 各種ご案内 5 -98 d G A

RMW SERIES 耐候性Mネジケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー 4 5 ブ ル グ ■ 紫外線や経年劣化に強いシリコンゴムを使用した耐候性ケーブルグランド。 ラ ■ 屋外での防水機器の配線に最適です。 ン ド 構成内容 ■ PA = ポリアミドの略称 No. 名　称 材　質 型番目次/ 1 キャップ　　 PA66（UL94V-2） Photo INDEX 2 ゴムブッシュ シリコン 　　　　 3 コネクタ本体 PA66（UL94V-2） プラスチック 4 O-リング 　 シリコン 　　　　 ケース 1 2 3 5 ナット　　　 PA66（UL94V-2） キャリング ケース 外観寸法図 テクニカルデータ サイズによってキャップデザインが異なります 防水・防塵 保護等級 : IP67相当 樹脂ボックス 使用温度範囲 : -20℃～＋80℃ L H SW 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース ■ 詳細寸法・CADデータは、ホームページをご覧下さい。 RMW40以下 RMW50 アルミ ■ RMW10S-6にはナットが付属していません。 フレーム/ ヒートシンク 取付けの際は、相手側にネジ穴加工が必要となります。 ケース 型番・寸法・標準価格 メタルケース 型　番 G 適合ケーブル径 L H 最大 SW A 入　数 標準価格（税別）/袋 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 Raspberry RMW8L-2.5B RMW8L-2.5S M8×1.25 φ8.2 1 2.5 13 19.5 12 13.6 1 / 袋 ▲ 125 Piケース/ Okdo ROCK RMW8L-4B RMW8L-4S M8×1.25 φ8.2 2.5 4 13 19.5 12 13.6 1 / 袋 ▲ 125 ケース RMW10S-6B RMW10S-6S M10×1.5 ナット無 3 6 8 20.5 13 14.6 1 / 袋 ▲ 110 フリーサイズ ケース/ RMW10L-6B RMW10L-6S M10×1.5 φ10.2 3 6 13 20.5 13 14.6 1 / 袋 ▲ 125 フリーサイズ パネル RMW12S-7B RMW12S-7S M12×1.5 φ12.2 3.5 7 9 20.5 16 17.7 1 / 袋 ▲ 110 RMW12L-7B RMW12L-7S M12×1.5 φ12.2 3.5 7 14.5 20.5 16 17.7 1 / 袋 ▲ 125 ラックケース RMW16S-8B RMW16S-8S M16×1.5 φ16.2 4 8 9 23.5 19.2 21.3 1 / 袋 ▲ 125 RMW16L-8B RMW16L-8S M16×1.5 φ16.2 4 8 15 24 19.2 21.3 1 / 袋 ▲ 140 棚板/ RMW20S-12B RMW20S-12S M20×1.5 φ20.2 6 12 10 29 24.3 26.8 1 / 袋 ▲ 140 ラックパネル RMW20L-12B RMW20L-12S M20×1.5 φ20.2 6 12 15 28.5 24.3 26.8 1 / 袋 ▲ 160 RMW25L-17B RMW25L-17S M25×1.5 φ25.2 11 17 15 35 33.3 36.8 1 / 袋 ▲ 240 電池ホルダー/ 電池ボックス/ RMW32L-21B RMW32L-21S M32×1.5 φ32.3 13 21 15 38 36.1 39.8 1 / 袋 ▲ 300 コイン電池 RMW40L-27B RMW40L-27S M40×1.5 φ40.3 18 27 18 43.5 46.1 51.2 1 / 袋 ▲ 570 RMW50L-38B RMW50L-38S M50×1.5 φ50.4 27 38 20 50.5 60 66.5 1 / 袋 ▲ 1,010 アクセサリー /機構部品 RMW10L-6B-P RMW10L-6S-P M10×1.5 φ10.2 3 6 13 20.5 13 14.6 100 / 袋 ▲ 8,270 RMW12S-7B-P RMW12S-7S-P M12×1.5 φ12.2 3.5 7 9 20.5 16 17.7 100 / 袋 　 6,290 RMW12L-7B-P RMW12L-7S-P M12×1.5 φ12.2 3.5 7 14.5 20.5 16 17.7 100 / 袋 　 6,750 カスタム製品 RMW16S-8B-P RMW16S-8S-P M16×1.5 φ16.2 4 8 9 23.5 19.2 21.3 100 / 袋 　 7,520 RMW16L-8B-P RMW16L-8S-P M16×1.5 φ16.2 4 8 15 24 19.2 21.3 100 / 袋 ▲ 8,210 技術資料/ RMW20S-12B-P RMW20S-12S-P M20×1.5 φ20.2 6 12 10 29 24.3 26.8 100 / 袋 　 8,740 各種ご案内 RMW20L-12B-P RMW20L-12S-P M20×1.5 φ20.2 6 12 15 28.5 24.3 26.8 100 / 袋 ▲10,600 ■ 数量の多い場合は、単価の安い100個パックでご購入下さい。 ▲は値上げした製品です。 5 -93 G A

RMWシリーズ　シリコン製ゴムブッシュ 耐候性試験結果 【試験品】　RMWシリーズのゴムブッシュの1箇所を切り、下記のようにアルミプレートに固定したものを試験。 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ 試験前 試験後 ン ド 【試験方法】 試験装置：スーパーキセノンウェザーメーター SX75（スガ試験機株式会社製） 型番目次/ 試験条件：JIS B7754：1991 キセノンアーククランプ式耐光性及び耐候性試験機に規定される装置を用いて下記の条件で行った。 Photo INDEX 　　　　　放射照度：180W/㎡ (調節波長範囲 300～400nm) 　　　　　ブラックパネル温度：63±3℃　　　相対湿度：50±10％ プラスチック ケース 　　　　　サイクル条件：120分サイクル（18分間照射及び水噴霧、102分照射） 試験時間：2000時間 (約4年相当) キャリング 放射露光量：1296MJ/㎡ ケース 【試験結果】 防水・防塵 樹脂ボックス 外観：表面に亀裂、光沢、粉状の物質が表面に出てくる等の変化は見られない。材質の柔軟性もほぼ変化なし。 防水・防塵 〔試験前の外観〕 〔試験後そのままの状態の外観〕 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース 【他の材料での試験結果】 NBR（RMシリーズで使用しているもの）　外観：表面の光沢が無くなり、材質の硬化があった。 Raspberry Piケース/ 〔試験前の外観〕 〔試験後そのままの状態の外観〕 Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ EPDM（他社の耐候性ケーブルグランドで使用しているもの）　外観：亀裂が発生し、変色が大きく、粉状の物質が表面に出ている。 電池ボックス/ コイン電池 〔試験前の外観〕 〔試験後そのままの状態の外観〕 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -94

RSP SERIES スパイラル ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo INDEX ■ 全7サイズ、2色展開の14機種からお選びいただけます。 テクニカルデータ プラスチック ケース ■ ケーブルの曲がりを防ぎ断線から保護します。 保護等級 : IP67相当 ■ IP67相当の防水性かつ、低価格です。 使用温度範囲 : -20℃～＋80℃ キャリング ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 ケース 防水・防塵 樹脂ボックス 外観寸法図 防水・防塵 アルミ/ L H SW ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 4 3 2 1 メタルケース Raspberry Piケース/ Okdo ROCK 構成内容 ■ PA = ポリアミドの略称 ケース No. 名　称 材　質 フリーサイズ ケース/ 1 キャップ　　 PA66（UL94V-2） フリーサイズ パネル - ゴムブッシュ NBR 2 コネクタ本体 PA66（UL94V-2） ラックケース 3 O-リング 　 NBR 4 ナット　　　 PA66（UL94V-2） 棚板/ ラックパネル 型番・寸法・標準価格 電池ホルダー/ 電池ボックス/ 型　番 G 適合ケーブル径 コイン電池 L H SW A 入 数 標準価格（税別）/袋 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 RSP 8-2.5B RSP 8-2.5S M 8×1.25 φ 8.2 1 2.5 10.5 48 12.1 13.8 1 / 袋 ▲220 アクセサリー /機構部品 RSP 8-4B RSP 8-4S M 8×1.25 φ 8.2 2.5 4 10.5 48 12.1 13.8 1 / 袋 ▲220 RSP10-6B RSP10-6S M10×1.5 φ10.2 3 6 12.2 54 13.1 14.5 1 / 袋 ▲220 RSP12-6B RSP12-6S M12×1.5 φ12.2 3.5 6 9 62 16 17 1 / 袋 ▲220 カスタム製品 RSP16-8B RSP16-8S M16×1.5 φ16.2 4 8 9 69 19.5 21 1 / 袋 ▲250 RSP20-11B RSP20-11S M20×1.5 φ20.2 6 11 10 82 24 26 1 / 袋 ▲310 技術資料/ RSP25-16B RSP25-16S M25×1.5 φ25.2 11 16 12 102 33 36 1 / 袋 ▲430 各種ご案内 ▲は値上げした製品です。 5-103 G A

EM SERIES 固定用タッピングビス ■ 基板取付ボスに固定する際にご利用下さい。 ■ EM-3-6は基板の板厚が t1.6以上の場合にご使用下さい。 プ ラ ス M チ ッ 型番・寸法・標準価格 ■ 材質 / 表面処理：鉄 / 三価クロメート ク ケ 型　番 M L 適応機種 入　数 標準価格（税別）/ 袋 ー EM-1.6 1.6 4 SMW・CSS・CS ス SIC・SIM・WC・PS（M1.6ボスサイズのみ） 50 / 袋 310 EM-2 2 5 PS・TW・TWN・TWF SIC・SIM・PF・WC・WP（M2ボスサイズのみ） 50 / 袋 250 DRC・WH・LC・LCT・LCS・LCE・PFE WSC（カバー側ボスのみ） EM-2.3 2.3 6 PF・PFF（M2.3ボスサイズのみ） 50 / 袋 250 TW・TWN・TWF（M2.3ボスサイズのみ） WP（M2.3ボスサイズのみ） EM-2.3-8 2.3 8 WSC (ベース側ボスのみ） 50 / 袋 250 EM-2.6 2.6 6 PF・PFF・WP (M2.6ボスサイズのみ) 50 / 袋 250 EM-3 3 5 SU・SS・SS-N・PR・OP 50 / 袋 250 EM-3-6 3 6 TWS・TW・TWN・TWF (M3ボスサイズのみ) 50 / 袋 250 型番目次/ Photo INDEX プラスチック ケース MR SERIES ヘクサロビュラタッピングビス キャリング ケース 皿タッピングビス ナベタッピングビス ヘッド形状（ピンあり） ヘッド形状（ピンなし） 防水・防塵 樹脂ボックス 防水・防塵 ヘクサロビュラ穴番号 アルミ/ ピン ステンレス M M ボックス 端子ボックス/ ＊注：MR1.6-6S、MR2.6-10□、MR3-14□はヘッド 防水コネクタ/ 中心部のピンはありません。 ケーブル グランド ■ 通信機器用の特殊ネジや取外し防止用ネジとしてご利用下さい。 アルミサッシ ケース ■ 締付け、取外しに専用ドライバーが必要になります。 アルミ ■ ヘクサロビュラとは、トルクスネジと同形状のネジでISO規格、JIS規格での名称です。 フレーム/ ヒートシンク 使用例 ■ 樹脂用のタッピングネジです。 ケース メタルケース 型番・寸法・標準価格ラ Raspberry 型　番 M L 穴番号 頭形状 材質 表面処理 適応機種 入　数 標準価格（税別）/ 袋 Piケース/ Okdo ROCK MR1.6- 6S * 1.6 6 T3 ナベ 鉄 ニッケルメッキ　 CSS・CS 20 / 袋 ▲350 ケース MR2.5- 8PS 2.5 8 T8 ナベ 鉄 ニッケルメッキ　 PF・PFE・PFF（M2.5サイズ） 20 / 袋 　220 フリーサイズ ケース/ MR2.6-10S * 2.6 10 T8 皿 鉄 ニッケルメッキ　 TW/TWN 4-2-5・4-2-6・4-2-8・5-2-5・5-2-7・5-3-5・ 20 / 袋 　260 フリーサイズ パネル 5-3-7・5-4-7・8-2-8・8-4-8 MR2.6-10B * 2.6 10 T8 皿 鉄 三価黒クロメート TWF 4-2-5・5-2-5・5-3-5・5-2-7・5-3-7・5-4-7・5-3-9 20 / 袋 　290 ラックケース MR2.6-12PS 2.6 12 T8 ナベ 鉄 ニッケルメッキ　 LCT/LCS/LC 115-F2・F3・145S-F6 20 / 袋 　290 LCT/LCS/LC 115H-F2・F3・M2・9V MR2.6-14PS 2.6 14 T8 ナベ 鉄 ニッケルメッキ　 135・135H-F4・M2・M3・9V 145・145H-F6・M2・M4 20 / 袋 　290 棚板/ ラックパネル 165・165H-M4 TW/TWN7-2-11・7-4-11・7-5-11 電池ホルダー/ TWF7-2-11・7-4-11・7-5-11・8-2-8・8-4-8 電池ボックス/ コイン電池 MR2.6-14S 2.6 14 T8 皿 鉄 ニッケルメッキ　 LCT/LCS115-N・F2・F3 20 / 袋 　290 LC115-N・F2・F3 ・145S-N・F6 LCE115-N アクセサリー /機構部品 LCT/LCS/LC 115H-N・F2・F3・M2・9V 135・135H-N・F4・M2・M3・9V MR2.6-18S 2.6 18 T8 皿 鉄 ニッケルメッキ　 145・145H-N・F6・M2・M4 20 / 袋 　290 カスタム製品 165・165H-N・M4 LCE115H-N・135-N・145H-N・165H-N MR3 - 8PS 3 8 T10 ナベ 鉄 ニッケルメッキ　 PF・PFE・PFF（M3サイズ） 20 / 袋 　280 技術資料/ MR3 -14S * 3 14 T10 皿 鉄 ニッケルメッキ　 20 / 袋 　240 各種ご案内 TW・TWN・TWF（M3サイズ） MR3 -14B * 3 14 T10 皿 鉄 三価黒クロメート 20 / 袋 　240 ▲は値上げした製品です。 1-121 L L L

TPS SERIES タッピングスペーサー ア ク セ サ リ ー ／ ■ ネジ部がタッピング形状で、プラスチックケースのボスにそのまま 機 取付け可能なスペーサーです。 構 ■ M2.3、M2.6、M3、M4用を揃えています。 部 4 L 品 タッピング 2種ミゾなし ℓ 型番・寸法・標準価格 ■ 材質 / 表面処理：真ちゅう / 無処理 型　番 タッピングa ネジb c L ℓ 自重（g） 入　数 標準価格（税別）/ 袋 対応ケース 型番目次/ TPS-M2.3-4 2.3 M2.3 5 4 3 2.8（1個） 4 / 袋 ▲210 Photo TPS-M2.3-5 2.3 M2.3 5 5 3 3.4（1個） 4 / 袋 ▲210 WH・PFE INDEX TPS-M2.3-6 2.3 M2.3 5 6 4 4 （ 1個） 4 / 袋 ▲210 LC・LCE・LCS・LCT TPS-M2.3-7 2.3 M2.3 5 7 5 4.6（1個） 4 / 袋 ▲240 PF・PFF（M2.3ボスサイズのみ） プラスチック ケース TPS-M2.3-8 2.3 M2.3 5 8 6 5.2（1個） 4 / 袋 ▲240 TW・TWN・TWF（M2.3ボスサイズのみ） TPS-M2.3-10 2.3 M2.3 5 10 6 6.6（1個） 4 / 袋 ▲350 WP（M2.3ボスサイズのみ） TPS-M2.3-12 2.3 M2.3 5 12 6 8.1（1個） 4 / 袋 ▲350 キャリング ケース TPS-M2.6-4 2.6 M2.6 5 4 3 2.6（1個） 4 / 袋 ▲350 TPS-M2.6-5 2.6 M2.6 5 5 3 3.3（1個） 4 / 袋 ▲350 PF・PFF（M2.6ボスサイズのみ） TPS-M2.6-7 2.6 M2.6 5 7 5 4.4（1個） 4 / 袋 ▲380 防水・防塵 WP（M2.6ボスサイズのみ） 樹脂ボックス TPS-M2.6-10 2.6 M2.6 5 10 6 6.4（1個） 4 / 袋 ▲380 TPS-M2.6-12 2.6 M2.6 5 12 6 7.9（1個） 4 / 袋 ▲380 防水・防塵 TPS-M3-4 3 M3 5.5 4 3 3.2（1個） 4 / 袋 ▲210 アルミ/ ステンレス TPS-M3-5 3 M3 5.5 5 3 4.2（1個） 4 / 袋 ▲210 ボックス TPS-M3-6 3 M3 5.5 6 4 4.8（1個） 4 / 袋 ▲210 SU・SS・SS-N・PR・OP 端子ボックス/ TPS-M3-7 3 M3 5.5 7 5 5.2（1個） 4 / 袋 ▲240 防水コネクタ/ TPS-M3-8 3 M3 5.5 8 5 6.2（1個） 4 / 袋 ▲240 TWS・TW・TWN・TWF（M3ボスサイズのみ） ケーブル グランド TPS-M3-10 3 M3 5.5 10 6 7.7（1個） 4 / 袋 ▲380 TPS-M3-12 3 M3 5.5 12 6 9.3（1個） 4 / 袋 ▲380 アルミサッシ ケース TPS-M4-6 4 M4 7 6 4 8 （ 1個） 4 / 袋 ▲460 BCAS・BCAP・BCPC・BCPK（M4ボスサイズのみ） TPS-M4-10 4 M4 7 10 6 12.4（1個） 4 / 袋 ▲510 TPS-M4-15 4 M4 7 15 8 18.8（1個） 4 / 袋 ▲570 BCAR・BCPR（M4ボスサイズのみ） アルミ フレーム/ TPS-M4-20 4 M4 7 20 10 26 （ 1個） 4 / 袋 ▲640 SPCP・SPCM ヒートシンク ケース ▲は値上げした製品です。 取付例 メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ■ 奨励ドライバー c寸法 5mm用：VESSEL 4100 5-115 パワーソケットドライバー c寸法5.5mm用：VESSEL 4100 5.5-115 パワーソケットドライバー ラックケース c寸法 7mm用：VESSEL 4100 7-125 パワーソケットドライバー その他、ENGINEERナットドライバー（DN-04・DN-05）もご使用いただけます。 棚板/ ラックパネル TPSシリーズは小型プラスチックケースだけでなく、 電池ホルダー/ 防水樹脂ボックスにも使用可能です。 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 14 -6 c a b

AST SERIES ナット入り貼付スペーサー ア ク セ サ リ ー ／ 機 構 部 品 ■ 接着テープにより容易に貼り付け出来る貼付スペーサーです。 ■ ケース・ボックスに穴加工をしないで、基板や取付板を取付けることが出来る製品です。 ■ 強力な接着テープを使用していますので、１度貼り付けた後、再度貼り付けることは困難です。 AST2.5-□ AST3-□ AST4-□ 14 1.5 20 3 25 3 型番目次/ M 4 Photo INDEX プラスチック ケース 4 M2.5 6 H H 5 M3 H キャリング ケース ■ 基台 材質 / 色：ナイロン66(UL94V-2) / ブラック 型番・寸法・標準価格 ■ ナット・付属ビス 材質 : 鉄(三価クロメート処理) パック型番・標準価格 防水・防塵 樹脂ボックス 型　番 H 付属ビス 取付可能 推奨締め付け 基板厚mm トルク（N・m） 自重（g） 入 数 標準価格（税別） 型　番 入　数 標準価格（税別） / 袋 / 袋 防水・防塵 AST2.5-5B 5 ナベM2.5×5 1.0〜2.0 0.3 0.6（1個） 4 / 袋 220 AST2.5-5B-P 100 / 袋 ▲4,320 アルミ/ ステンレス AST2.5-10B 10 ナベM2.5×5 1.0〜2.0 0.3 0.8（1個） 4 / 袋 220 AST2.5-10B-P 100 / 袋 ▲4,320 ボックス AST3-6B 6 ナベM3×6 1.0〜3.0 0.4 1.5（1個） 4 / 袋 240 AST3-6B-P 100 / 袋 ▲4,780 端子ボックス/ AST3-10B 10 ナベM3×6 1.0〜3.0 0.4 1.6（1個） 4 / 袋 250 AST3-10B-P 100 / 袋 ▲4,980 防水コネクタ/ ケーブル AST3-15B 15 ナベM3×6 1.0〜3.0 0.4 1.8（1個） 4 / 袋 270 AST3-15B-P 100 / 袋 ▲5,190 グランド AST3-20B 20 ナベM3×6 1.0〜3.0 0.4 2.1（1個） 4 / 袋 280 AST3-20B-P 100 / 袋 ▲5,640 アルミサッシ AST4-10.5B 10.5 ナベM4×8 1.0〜3.5 0.8 2.6（1個） 4 / 袋 280 AST4-10.5B-P 50 / 袋 ▲2,860 ケース AST4-20B 20 ナベM4×8 1.0〜3.5 0.8 3.2（1個） 4 / 袋 300 AST4-20B-P 50 / 袋 ▲2,910 アルミ ■ まとめてご購入の場合はパック売りをご利用下さい。単価が下がりお得です。パック型番・標準価格表をご参照下さい。 ▲は値上げした製品です。 フレーム/ ヒートシンク ■ パック売りにはビスは付属しておりません。 ケース メタルケース ASR SERIES 貼付ボス Raspberry Piケース/ 20 H Okdo ROCK ケース h フリーサイズ ケース/ フリーサイズ パネル ラックケース φ2.5 粘着両面テープ φ7 棚板/ ラックパネル ■ M3タッピングビス固定用の貼付ボスです。 型番・寸法・標準価格 ■ 材質 / 色：ナイロン66（ UL94V-2）/ ナチュラル 　 基板取付けの際はタッピングビスEM-3、EM-3-6をご利用下さい。 型　番 H h 自重（g） 入 数 標準価格（税別）/ 袋 電池ホルダー/ 電池ボックス/ （P1−121） ASR- 5 5.1 3.1 0.9（1個） 10 / 袋 310 コイン電池 ■ 取付けの際は貼り付ける面のゴミを取り除き、脱脂洗浄を行って ASR- 6 6.4 4.4 1 （1個） 10 / 袋 310 下さい。 ASR- 7 7.2 5.1 0.9（1個） 10 / 袋 310 アクセサリー /機構部品 ■ 1度貼り付けした後、再度貼り付けることは困難です。 ASR- 8 8.1 6.3 0.9（1個） 10 / 袋 310 ASR- 9 9 7 1 （1個） 10 / 袋 310 ASR-11 11 9 1 （1個） 10 / 袋 310 カスタム製品 テクニカルデータ ASR-13 12.7 10.7 1.2（1個） 10 / 袋 310 推奨締付トルク値 : 0.4N・m ASR-14.5 14.7 12.8 1.1（1個） 10 / 袋 350 技術資料/ ASR-16 15.9 13.9 1.3（1個） 10 / 袋 370 各種ご案内 ASR-19 19.1 17.1 1.4（1個） 10 / 袋 370 14 -3 14 4 20 5 20 25 6

オプション部品 SCT SERIES ステンレス結束バンド 防 水・防 塵 樹 脂 ボ ッ ク ス 1 2 ■ 耐食性に優れたステンレス製（SUS304）の結束バンドです。 ■ セルフロック金具の為、取付が簡単です。（1回使い切りタイプです。） 型番目次/ Photo ■ ケーブルの結束、ポールや電柱へ固定する等の際にご利用いただけます。 INDEX L プラスチック ■ 簡易的な固定等にご利用下さい。 ケース ■ 固定の際は端面で怪我をしないよう手袋等を着用して下さい。 キャリング ケース 構成内容 No. 名　称 個 数 材　質 表面処理 防水・防塵 1 締付け金具 1 ステンレス（SUS304） 磨き処理 樹脂ボックス 2 バンド　　 1 ステンレス（SUS304） 磨き処理 防水・防塵 アルミ/ 型番・寸法・標準価格 ステンレス ボックス 型　番 W L t 入　数 標準価格（税別） / 袋 端子ボックス/ SCT 4.6- 100 4.6 100 0.25 10 / 袋 260 防水コネクタ/ ケーブル SCT 4.6- 150 4.6 150 0.25 10 / 袋 300 グランド SCT 4.6- 200 4.6 200 0.25 10 / 袋 310 SCT 4.6- 300 4.6 300 0.25 10 / 袋 360 アルミサッシ ケース SCT 4.6- 500 4.6 500 0.25 2 / 袋 160 SCT 4.6-1000 4.6 1,000 0.25 2 / 袋 220 アルミ フレーム/ SCT 4.6-1500 4.6 1,500 0.25 2 / 袋 300 ヒートシンク ケース SCT 7.9- 100 7.9 100 0.25 10 / 袋 360 SCT 7.9- 150 7.9 150 0.25 10 / 袋 400 メタルケース SCT 7.9- 200 7.9 200 0.25 10 / 袋 430 SCT 7.9- 300 7.9 300 0.25 10 / 袋 520 Raspberry SCT 7.9- 500 7.9 500 0.25 2 / 袋 190 Piケース/ Okdo ROCK SCT 7.9-1000 7.9 1,000 0.25 2 / 袋 280 ケース SCT 7.9-1500 7.9 1,500 0.25 2 / 袋 370 フリーサイズ ケース/ フリーサイズ パネル ラックケース G3388 ステンレス結束バンド締付工具 棚板/ ラックパネル ■ ステンレス結束バンドの締付、切断をする専用工具です。 ※カットした端面で怪我をしないよう注意して下さい。 電池ホルダー/ 電池ボックス/ コイン電池 使用方法はこちら アクセサリー /機構部品 拡大 カスタム製品 型番・標準価格 技術資料/ 型　番 標準価格（税別） 各種ご案内 注意事項　締付工具はRoHS規制対象外製品です。 G3388 15,800 3-105 t w

オプション部品 PFRF SERIES ゴム足 A 防 水・防 塵 樹 脂 ボ ッ ク ス ■ WPシリーズを卓上型の機器として使用する際にご利用下さい。 φB ■ 取付用穴にはめ込むタイプですのでケースに穴を開けずに取付ることが出来ます。 ■ エラストマー製（樹脂系）のゴム足です。 ■ WP5-7-2、5-7-3、6-8-2、6-8-3のサイズには使用出来ません。 型番・寸法・標準価格 ■ UL94HB 型番目次/ Photo INDEX 寸　法 型　番 材　質 色 対応機種 入　数 標準価格 A B （税別） / 袋 プラスチック ケース PFRF-M2.5D 6.4 10 エラストマー ダークグレー WP8-8-2・8-8-4・8-10-2・8-10-4・9-13-3・9-13-4・10-10-3・ 10-10-4・11-15-3・11-15-4・13-18-3・13-18-5 4 / 袋 100 キャリング PFRF-M3D 7.2 11 エラストマー ダークグレー WP15-15-4・15-15-6・15-21-4・15-21-6・20-20-5・20-20-7・ 20-28-5・20-28-7 4 / 袋 110 ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス MR SERIES ヘクサロビュラビス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド ヘッド形状（ピンあり） アルミサッシ ケース アルミ フレーム/ ヘクサロビュラ穴番号 ヒートシンク ピン ケース ■ 取外し防止、無線機器用の特殊ネジとしてご利用いただけます。 メタルケース ■ 締付け、取外しに専用ドライバーが必要になります。 Raspberry ■ ヘクサロビュラとは、トルクスネジと同形状のネジでISO規格、JIS規格での名称です。 Piケース/ Okdo ROCK ケース ■ WP5-7-2、5-7-3、6-8-2、6-8-3には使用出来ません。 フリーサイズ ケース/ 型番・寸法・標準価格 フリーサイズ パネル 寸　法 型　番 ヘクサロビュラ 穴番号 材　質 表面処理 対応機種 入　数 標準価格 M L （税別） / 袋 ラックケース MR2.5-8ST 2.5 8 T 8（ピンあり） ステンレス 無処理 WP8-8-2・8-10-2・9-13-3・10-10-3・11-15-3・13-18-3/WSCシリーズ 20 / 袋 370 MR2.5-16ST 2.5 16 T 8（ピンあり） ステンレス 無処理 WP8-8-4・8-10-4・9-13-4・10-10-4・11-15-4・13-18-5 20 / 袋 470 棚板/ ラックパネル MR3-8ST 3 8 T10（ピンあり） ステンレス 無処理 WP15-15-4・15-15-6・15-21-4・15-21-6・20-20-5・20-20-7・ 20-28-5・20-28-7 20 / 袋 450 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 3 -30 2 5.5
