タカチ電機工業 耐衝撃シリコンカバー付ケース LCTシリーズ カタログ

製品カタログ

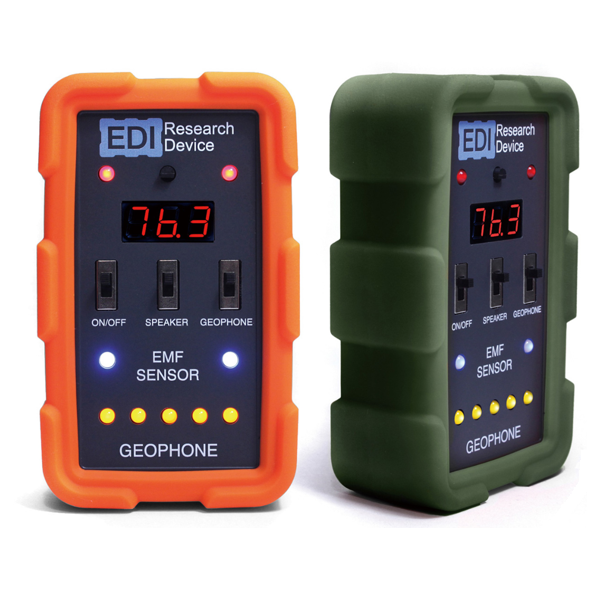

落下や衝撃から機器を保護、タフなデザインのシリコンカバー付ケース。

・耐衝撃型シリコンカバー付のハンドヘルドケース。
・全9サイズ。
・電池構造は、電池無、9V、 単3×2、単3×3、単3×4、単4×2、単4×3、単4×4、 単4×6の9タイプが選択可能です。
・計測器、通信器、医療機器、放射線測定器など様々な用途にご利用頂けます。

関連メディア

このカタログについて

ドキュメント名 タカチ電機工業 耐衝撃シリコンカバー付ケース LCTシリーズ カタログ
ドキュメント種別 製品カタログ
ファイルサイズ 4.2Mb
関連製品
登録カテゴリ
取り扱い企業 株式会社タカチ電機工業 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
IP68高防水型 ポリカーボネートボックス UPCシリーズ
製品カタログ

株式会社タカチ電機工業

この企業の関連カタログの表紙
低価格型ソフトケース SCシリーズ
製品カタログ

株式会社タカチ電機工業

このカタログの内容

Page1

LCT・LCS・LC・LCE SERIES 産業用測定器・無線通信機・医療機器に最適なハンドヘルドプラスチックケース。 プ シリコンカバー付のLCS、耐衝撃カバー付のLCT、シリコンカバー無しのLC、電磁シールド型のLCE、計4シリーズ ラ ス が選択可能。全9サイズ、電池構造8タイプの豊富なラインナップです。 チ ッ ク ケ 耐衝撃シリコンカバー付 LCTケース 4色選択可能 ー ス Orange Green Navy Blue Dark Gray 型番目次/ Photo INDEX プラスチック ケース スタンダードシリコンカバー付 LCSシリーズ 5色選択可能 キャリング ケース Red Green Blue Dark Gray Light Gray 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース カスタマイズ CUSTOMIZE メタル ケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル ラックケース/ サブラック ケース追加工 シリコンカバー追加工 オリジナル色・オリジナル形状シリコンカバー製作 棚板/ ラックパネル 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 表面シート製作・インクジェット印刷 1 -39
Page2

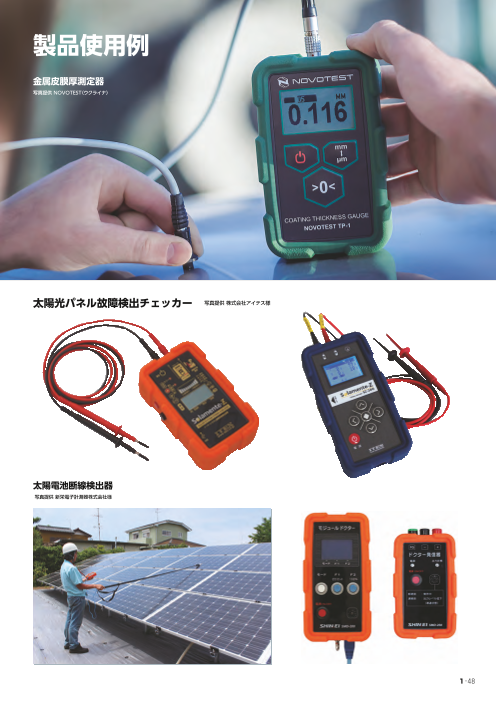

製品使用例 金属皮膜厚測定器 写真提供 NOVOTEST(ウクライナ) 太陽光パネル故障検出チェッカー 写真提供 株式会社アイテス様 太陽電池断線検出器 写真提供 新栄電子計測器株式会社様 1 -40
Page3

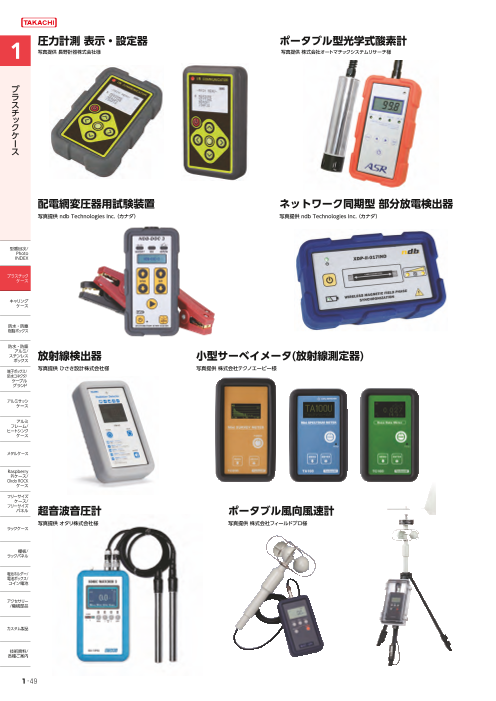

圧力計測 表示・設定器 ポータブル型光学式酸素計 写真提供 長野計器株式会社様 写真提供 株式会社オートマチックシステムリサーチ様 プ ラ ス チ ッ ク ケ ー ス 配電網変圧器用試験装置 ネットワーク同期型 部分放電検出器 写真提供 ndb Technologies Inc.( カナダ) 写真提供 ndb Technologies Inc.( カナダ) 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 放射線検出器 小型サーベイメータ(放射線測定器) 端子ボックス/ 写真提供 ひさき設計株式会社様 写真提供 株式会社テクノエーピー様 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタル ケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル ワイヤレス電圧プローブ ポータブル風向風速計 ラックケース/ 写真提供 Enertronic(s スイス) 写真提供 株式会社フィールドプロ様 サブラック 棚板/ ラックパネル 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 1 -41
Page4

超音波壁厚/塗膜厚 測定器 写真提供 DEMEQ SRL( アルゼンチン) プ ラ ス チ ッ ク ケ ー ス 多汗症治療器 写真提供 MeReBiT s.r.o.( チェコ) 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ 無線環境チェッカー 衛星放送対応信号発生器 ステンレス ボックス RFスコープ 写真提供 マスプロ電工株式会社様 端子ボックス/ 防水コネクタ/ ケーブル 写真提供 株式会社アローセブン様 グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタル ケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル ラックケース/ サブラック オンボードプログラマ コードデバッガー 写真提供 株式会社北斗電子様 写真提供 ビットラン株式会社様 棚板/ ラックパネル 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 1 -42
Page5

LCT SERIES 耐衝撃シリコンカバー付プラスチックケース プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo INDEX ■カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはP15-1~61をご覧下さい。 テクニカルデータ プラスチック ケース ■カスタム製品のリピート注文品は5%割引致します。 使用温度範囲:-10℃~+60℃ キャリング ■耐衝撃デザインのシリコンカバー付ハンドタイプケースです。落下などの衝撃から機器を保護します。 ケース ■電池構造は単3電池×2本、単3電池×3本、単3電池×4本、単4電池×2本、単4電池×3本、単4電池×4本、単4電池×6本、006P(9V)電池× 1本、電池無しの9種類です。⊕、⊖の電池マーク付きになっています。 防水・防塵 樹脂ボックス ■計測器・検査器・通信機・医療機器など様々なハンディタイプの機器にご利用いただけます。 防水・防塵 アルミ/ 電池構造あり 電池構造無 ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 7 1 6 2 4 5 3 7 1 2 4 3 メタル ケース 構成内容 No. 名 称 個 数 材 質 色 /表面処理 Raspberry Piケース 1 上カバー 1 難燃性ABS樹脂(UL94V-0 主成分) オフホワイト・ダークグレー /シボ 2 下カバー 1 難燃性ABS樹脂(UL94V-0 主成分) オフホワイト・ダークグレー /シボ フリーサイズ ケース/ 3 パネル 1 難燃性ABS樹脂(UL94V-0 主成分) オフホワイト・ダークグレー /シボ フリーサイズ パネル 4 取付ビス(タッピングM2.6) 4 鉄 ニッケルメッキ・三価黒クロメート 5 電池蓋 1 難燃性ABS樹脂(UL94V-0 主成分) オフホワイト・ダークグレー /シボ ラックケース/ サブラック 6 電池端子 /電池スナップ 1set 真ちゅう /真ちゅう・塩ビ ニッケルメッキ 7 シリコンカバー 1 シリコンゴム オレンジ・グリーン・ネイビーブルー・ダークグレー 棚板/ ラックパネル オプション部品(別売) 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 タッピングスペーサー 基板取付タッピングビス ヘクサロビュラビス キーリング ストラップ 技術資料/ 各種ご案内 TPSシリーズ EM-2.3 MRシリーズ CR-20 STPシリーズ P14-5 P1-117 P1-117 P1-118 P1-118 1 -43
