IP67ポータブル防水ケース WCシリーズ

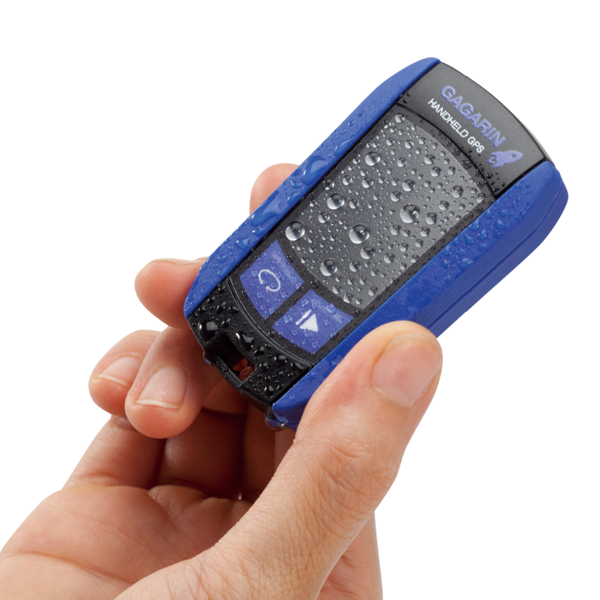

IP67 ポータブル防水 ケース WC SERIES WATER PROOF PORTABLE CASE ●IEC60529に基づいて規定された固形異物、水に対する電気機器の保護等級を記号で表したものです。 IP67 IP6X : 粉塵が内部に侵入しない とは IPX7 : 深さ1Mに30分水没させ、水が浸入しない TPEとシリコンゴム製ガスケットによる高い防水性 側面が保護性のあるTPE製 ■ カバーはABSとTPEが一体成型で、隙間のない構造なので防水性に優れています。 ■ 側⾯が弾力性のあるTPE製なので、手に馴 　 電池ボックスには経年劣化しにくいシリコンゴム製ガスケットを使用しております。 染み滑りにくく、落下の衝撃を和らげます。 ■ インサートナット入りですので、繰り返し開閉しても防水性は落ちません。 3種類の色仕様から選択可能 1 -33

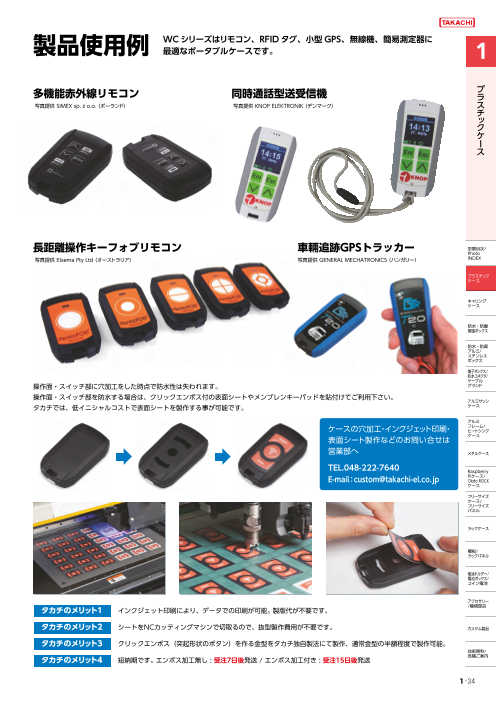

製品使用例 WC シリーズはリモコン、RFID タグ、小型 GPS、無線機、簡易測定器に 最適なポータブルケースです。 多機能赤外線リモコン 同時通話型送受信機 プ ラ 写真提供 SIMEX sp. z o.o.（ ポーランド） 写真提供 KNOP ELEKTRONIK（ デンマーク） ス チ ッ ク ケ ー ス 長距離操作キーフォブリモコン 車輛追跡GPSトラッカー 型番目次/ Photo 写真提供 Elsema Pty Ltd（ オーストラリア） 写真提供 GENERAL MECHATRONICS（ ハンガリー） INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル 操作⾯・スイッチ部に穴加工をした時点で防水性は失われます。 グランド 操作⾯・スイッチ部を防水する場合は、クリックエンボス付の表⾯シートやメンブレンキーパッドを貼付けてご利用下さい。 アルミサッシ タカチでは、低イニシャルコストで表⾯シートを製作する事が可能です。 ケース アルミ ケースの穴加工・インクジェット印刷・ フレーム/ ヒートシンク 表⾯シート製作などのお問い合せは ケース 営業部へ メタルケース TEL.048-222-7640 Raspberry E-mail： custom@takachi-el.co.jp Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー タカチのメリット1 /機構部品 インクジェット印刷により、データでの印刷が可能。 製版代が不要です。 タカチのメリット2 シートをNCカッティングマシンで切取るので、抜型製作費用が不要です。 カスタム製品 タカチのメリット3 クリックエンボス（突起形状のボタン）を作る金型をタカチ独自製法にて製作、通常金型の半額程度で製作可能。 技術資料/ タカチのメリット4 各種ご案内 短納期です。 エンボス加工無し : 受注7日後発送 / エンボス加工付き : 受注15日後発送 1 -34

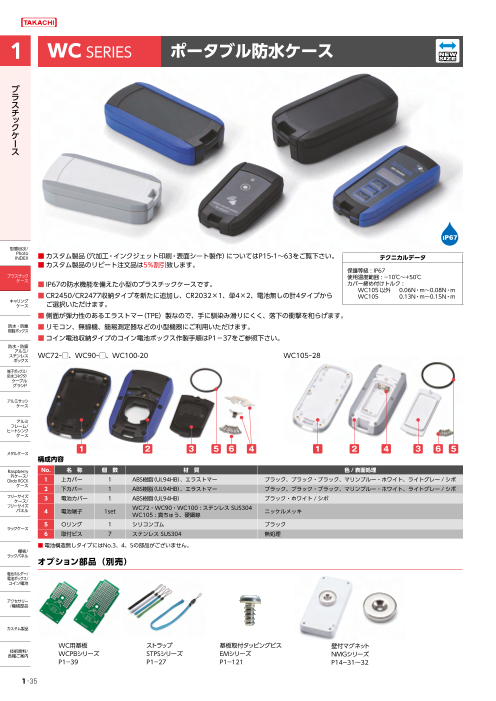

WC SERIES ポータブル防水ケース プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo INDEX ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはP15-1〜63をご覧下さい。 テクニカルデータ ■ カスタム製品のリピート注文品は5%割引致します。 保護等級 : IP67 プラスチック 使用温度範囲 : −10℃〜＋50℃ ケース ■ IP67の防水機能を備えた小型のプラスチックケースです。 カバー締め付けトルク : 　　WC105 以外 0.06N・m〜0.08N・m ■ CR2450/CR2477収納タイプを新たに追加し、CR2032×1、単4×2、電池無しの計4タイプから 　　WC105 0.13N・m〜0.15N・m キャリング ケース ご選択いただけます。 ■ 側面が弾力性のあるエラストマー（TPE）製なので、⼿に馴染み滑りにくく、落下の衝撃を和らげます。 防水・防塵 樹脂ボックス ■ リモコン、無線機、簡易測定器などの小型機器にご利用いただけます。 ■ コイン電池収納タイプのコイン電池ボックス作製⼿順はP1−37をご参照下さい。 防水・防塵 アルミ/ ステンレス WC72-□、WC90-□、WC100-20 WC105-28 ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 1 2 3 5 6 4 1 2 4 3 6 5 メタルケース 構成内容 Raspberry No. 名　称 個　数 材　質 色 / 表面処理 Piケース/ Okdo ROCK 1 上カバー　 1 ABS樹脂（UL94HB）、エラストマー ブラック、ブラック・ブラック、マリンブルー・ホワイト、ライトグレー / シボ ケース 2 下カバー　 1 ABS樹脂（UL94HB）、エラストマー ブラック、ブラック・ブラック、マリンブルー・ホワイト、ライトグレー / シボ フリーサイズ ケース/ 3 電池カバー 1 ABS樹脂（UL94HB） ブラック・ホワイト / シボ　　　　　　　　　　　　　　　　　　　　　　　　 フリーサイズ パネル 4 電池端子　 1set WC72・WC90・WC100 : ステンレス SUS304 WC105 : 真ちゅう、硬鋼線 ニッケルメッキ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 5 Oリング　 1 シリコンゴム ブラック　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ラックケース 6 取付ビス　 7 ステンレス SUS304 無処理　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ■ 電池構造無しタイプにはNo.3、4、5の部品がございません。 棚板/ ラックパネル オプション部品（別売） 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 WC用基板 ストラップ 基板取付タッピングビス 壁付マグネット 技術資料/ 各種ご案内 WCPBシリーズ STPSシリーズ EMシリーズ NMGシリーズ P1−39 P1−27 P1−121 P14−31〜32 1 -35

■ 標準価格はホームページをご覧下さい。 外観寸法図 電池構造 N C R F2 記号 電池構造 無 CR2032×1個 CR2450/2477×1個 単4×2本 WC72-□、WC90-□ プ ラ D 電 ス 池 チ 構 ッ 造 ク ケ ー ス W 色仕様 記号 ? ? ? ? ? ? ABS ブラック ブラック　　 ホワイト　　 WC100-20、WC105-28 エラストマー ブラック マリンブルー ライトグレー 型番目次/ D Photo INDEX 色 プラスチック ケース キャリング ケース W 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ CR2450 x 1 (基板を下カバーに取り付けた場合) CR2477 x 1 (基板を上カバーに取り付けた場合) ケーブル グランド アルミサッシ ケース 基板 上カバー基板取付用ボス 基板 アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry CR2477 Piケース/ CR2450 Okdo ROCK ケース フリーサイズ 下カバー基板取付用ボス ※ renata製 『CR2477N』 は使用不可 ケース/ フリーサイズ パネル ラックケース 機種内容 ■ WCシリーズをご注文の際は型番末尾 □□ に色記号をつけて下さい。 棚板/ 型　番 W H D 電池構造 自 重 （g） ラックパネル WC 72-15-N -□□ 43 15.5 72 無 18.5 WC 72-15-C -□□ 43 15.5 72 CR2032×1 22 電池ホルダー/ 電池ボックス/ WC 72-21-N -□□ 43 21.5 72 無 22 コイン電池 WC 72-21-C -□□ 43 21.5 72 CR2032×1 25.5 WC 90-15-N -□□ 44.2 15.7 90 無 23 アクセサリー /機構部品 WC 90-15-C -□□ 44.2 15.7 90 CR2032×1 26.5 WC 90-21-N -□□ 44.2 21.7 90 無 27 カスタム製品 NEW WC100-20-N -□□ 49 20.5 100 無 35 NEW WC100-20-R -□□ 49 20.5 100 CR2450×1 / CR2477×1 40 WC105-28-N -□□ 50.5 28.2 105 無 47 技術資料/ 各種ご案内 WC105-28-F2 -□□ 50.5 28.2 105 単4×2 58.5 1 -36 H H

コイン電池ボックスの作製手順（コイン電池収納タイプ） プ ラ ス チ ッ ク ケ ー ス 付属の電池端子を基板に実装 ケース上カバーもしくは下カバーに基板を取付け コイン電池ボックス完成 ■ オプション部品でWCシリーズ専用の基板をご用意しております。オリジナルで基板を製作する際は、P1−39 WCPBシリーズの寸法をご確認下さい。 ■ 電池端子の破損や損失をした場合は電池端子単品での販売をしております。P1−28 CSTシリーズをご参照下さい。 注意 ■ 電池端子を実装する際は、基板に対して平行になるように取り付けて下さい。斜めに取り 付けてしまいますと電池が取り外せなくなる恐れがありますのでご注意下さい。 　 又、基板を製作する際は1mmの基板をご使用下さい。1mm以上の基板は電池が入らな くなりますのでご注意下さい。 型番目次/ Photo INDEX ◦ × プラスチック ケース キャリング ■ 電池カバー裏面には電池の逆挿しを ケース 　 防止する刻印があります。 防水・防塵 樹脂ボックス 防水・防塵 外観寸法図 ■ 下記図面は代表共通図です。 アルミ/ 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ステンレス ボックス WC72-15-N / WC72-21-N 端子ボックス/ ※ WC72-15-N、WC90-15-N以外は下カバーにも基板取付用ボスがあります。 防水コネクタ/ WC90-15-N / WC90-21-N ケーブル ※ WC100-20-N、WC105-28-Nは外形形状が図と異なります。 グランド WC100-20-N / WC105-28-N アルミサッシ ケース アルミ フレーム/ ヒートシンク 上カバー内視図 下カバー内視図 ケース W H e a c メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 基板取付用ボス 基板取付用ボス 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 型 番 W H D a b c d e WC 72-15-N-□□ 43 15.5 72 24.7 58.6 23.6 58.4 10.4 WC 72-21-N-□□ 43 21.5 72 24.7 58.6 23 56.3 16.3 カスタム製品 WC 90-15-N-□□ 44.2 15.7 90 26.1 76.6 25 76.4 10.4 WC 90-21-N-□□ 44.2 21.7 90 26.1 76.6 24.4 74.3 16.4 技術資料/ WC100-20-N-□□ 49 20.5 100 29 84.4 27.7 81.6 14.5 各種ご案内 WC105-28-N-□□ 50.5 28.2 105 26.4 87.9 24.2 84.1 22.4 1 -37 D b d

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 WC72-15-C / WC72-21-C ※ WC72-21-C、WC100-20-Rは下カバーにも基板取付用ボスがあります。 WC90-15-C / WC100-20-R ※ WC100-20-Rは外形形状が図と異なります。 プ ラ ス チ 上カバー内視図 下カバー内視図 ッ W H ク ケ e a c ー ス 基板取付用ボス 基板取付用ボス 型番目次/ Photo INDEX プラスチック ケース 型 番 W H D a b c d e キャリング ケース WC 72-15-C -□□ 43 15.5 72 24.7 58.6 23.8 19 10.4 WC 72-21-C -□□ 43 21.5 72 24.7 58.6 23 17.3 16.3 防水・防塵 WC 90-15-C -□□ 44.2 15.7 90 26.1 76.6 25 36.9 10.4 樹脂ボックス WC100-20-R -□□ 49 20.5 100 29 84.4 27.7 31.3 14.5 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル WC105-28-F2-□□ グランド アルミサッシ ケース 上カバー内視図 下カバー内視図 アルミ フレーム/ ヒートシンク ケース 22.4 50.5 28.2 基板取付用ボス 26.4 基板取付用ボス 24.2 メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 1 -38 105 DD b 87.9 d 14

オプション部品 ■ 標準価格はホームページをご覧下さい。 WCPB SERIES WCシリーズコイン電池収納タイプ用基板 ■ WCシリーズコイン電池収納タイプに実装出来る専用の基板です。試作や小 ロット製作の際にご利用下さい。 プ ■ 材質はガラスエポキシ（FR-4）で両面スルーホール、2.54mmピッチの基板 ラ です。 ス ■ WCシリーズコイン電池収納タイプに付属の電池端子を差し込む為の穴があ チ ッ ります。又、端子の向きを正しくセットする為のシルク印刷付きです。 ク ケ WCシリーズコイン電池収納タイプに付属の電池端子を差し込んでハンダ付け出来ます。 ー ス 型番目次/ Photo INDEX 外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 プラスチック ケース WCPB-72 / WCPB-90 WCPB-100 キャリング A 1 40 1 ケース φ1 φ1 防水・防塵 樹脂ボックス 防水・防塵 シルク印刷部詳細 アルミ/ ステンレス ボックス 端子ボックス/ D 3 防水コネクタ/ 2-φF φ1 ケーブル グランド φ4 アルミサッシ ケース アルミ フレーム/ 4-φ1.7 ヒートシンク 10-R1 ケース 3-φ1 C メタルケース Raspberry 6-φ1.7 10-R1 Piケース/ Okdo ROCK ケース ※ケース取付穴部（4-φ1.7）にはハンダ処理しておりません。 フリーサイズ ケース/ フリーサイズ 構成内容 パネル 名　称 個　数 材　質 色 / 表面処理 ラックケース 基板 1 ガラスエポキシ（FR-4）t1.0 スルーホール　鉛フリーハンダ　レジスト 取付ビス（ナベタッピングM1.6×4） 4又は6 鉄 三価クロメート 棚板/ ラックパネル 機種内容 電池ホルダー/ 型　番 A B C D E F ビス本数 適合ケース 電池ボックス/ コイン電池 WCPB- 72 32.5 49.8 26.4 3.2 13 0.9 4 WC72-15-C、WC72-21-C WCPB- 90 32.9 68 26.4 3.2 13 0.9 4 WC90-15-C アクセサリー NEW /機構部品 WCPB-100 − − 35 4 14 1 6 WC100-20-R カスタム製品 技術資料/ 各種ご案内 1 -39 B 5 74.9 5.5 E 3

オプション部品 ■ 標準価格はホームページをご覧下さい。 STPS SERIES ストラップ 1 使用例 プ ラ 3 携帯タイプ ネックタイプ ス 2 チ 1 ッ ク ケ ー ス 5 4 型番目次/ Photo INDEX 2 プラスチック ケース キャリング ケース ■ CSS・CS・PS・WCシリーズに取付可能なひも付きタイプのストラップです。 着脱パーツ（ネックタイプのみ） ■ 携帯ストラップとネックストラップの2タイプございます。 防水・防塵 樹脂ボックス ■ それぞれ4色の中からお選びいただけます。 防水・防塵 ■ ネックストラップタイプは着脱パーツ付きですので、ストラップを首にかけたまま機器だけを アルミ/ ステンレス 取付け、取外しが出来ます。 ボックス 端子ボックス/ 防水コネクタ/ ケーブル 色仕様 グランド 記号 ? グリーン ? シアン ? ライトグレー ? ブラック アルミサッシ ケース アルミ フレーム/ 色 ヒートシンク ケース メタルケース Raspberry Piケース/ 構成内容 Okdo ROCK ケース No. 名　称 材　質 色 フリーサイズ 1 取付ひも ポリエステル　 ブラック　　　　　　　　　　　　　　　　 ケース/ フリーサイズ 2 ストラップ ポリエステル　 グリーン・シアン・ライトグレー・ブラック パネル 3 キャップ（携帯タイプのみ） ABS樹脂  　　 ブラック　　　　　　　　　　　　　　　　 4 樹脂カバー（ネックタイプのみ） エラストマー　 ブラック　　　　　　　　　　　　　　　　 ラックケース 5 着脱パーツ（ネックタイプのみ） ポリアセタール ブラック　　　　　　　　　　　　　　　　 棚板/ ラックパネル 電池ホルダー/ 機種内容 電池ボックス/ コイン電池 型　番 ストラップ ストラップ ● グリーン ● シアン ● ライトグレー ● ブラック 幅 長さ アクセサリー STPS-140G STPS-140C STPS-140L STPS-140B 8 140 /機構部品 STPS-450G STPS-450C STPS-450L STPS-450B 10 450 カスタム製品 技術資料/ 各種ご案内 1 -27

■ 標準価格はホームページをご覧下さい。 EM SERIES 固定用タッピングビス ナベタッピングビス バインドタッピングビス ■ 基板取付ボスに固定する際にご利用下さい。 プ ■ EM-3-6は基板の板厚が t1.6以上の場合にご使用下さい。 ラ ス M M チ ッ 機種内容 ■ 材質 / 表面処理：鉄 / 三価クロメート ク 型　番 M L 頭形状 適応機種 入　数 ケ EM-1.6 1.6 4 ナベ SMW・CSS・CS ー SIC・SIM・WC・PS（M1.6ボスサイズのみ） 50 / 袋 ス EM-2 2 5 ナベ PS・TW・TWN・TWF SIC・SIM・PF・WC・WP（M2ボスサイズのみ） 50 / 袋 EM-B2 2 5 バインド SIC・SIM（M2ボスサイズのみ） NEW SIC・SIM6-12-□にPCB46-101を使用する場合 50 / 袋 DRC・WH・LC・LCT・LCS・LCE・PFE WSC（カバー側ボスのみ） EM-2.3 2.3 6 ナベ PF・PFF（M2.3ボスサイズのみ） 50 / 袋 TW・TWN・TWF（M2.3ボスサイズのみ） WP（M2.3ボスサイズのみ） EM-2.3-8 2.3 8 ナベ WSC (ベース側ボスのみ） 50 / 袋 EM-2.6 2.6 6 ナベ PF・PFF・WP (M2.6ボスサイズのみ) 50 / 袋 EM-3 3 5 ナベ SU・SS・SS-N・PR・OP 50 / 袋 型番目次/ Photo EM-3-6 3 6 ナベ TWS・TW・TWN・TWF (M3ボスサイズのみ) 50 / 袋 INDEX プラスチック ケース MR SERIES ヘクサロビュラタッピングビス キャリング ケース 皿タッピングビス ナベタッピングビス ヘッド形状（ピンあり） ヘッド形状（ピンなし） 防水・防塵 樹脂ボックス 防水・防塵 ヘクサロビュラ穴番号 アルミ/ ピン ステンレス M M ボックス 端子ボックス/ 使用例 ＊注：MR1.6-6S、MR2.6-10□、MR3-14□はヘッド 防水コネクタ/ 中心部のピンはありません。 ケーブル グランド ■ 通信機器用の特殊ネジや取外し防止用ネジとしてご利用下さい。 アルミサッシ ケース ■ 締付け、取外しに専用ドライバーが必要になります。 アルミ ■ ヘクサロビュラとは、トルクスネジと同形状のネジでISO規格、JIS規格での名称です。 フレーム/ ヒートシンク ■ 樹脂用のタッピングネジです。 ケース メタルケース 機種内容ラ 型　番 M L 穴番号 頭形状 材質 表面処理 適応機種 入　数 Raspberry Piケース/ MR1.6- 6S * 1.6 6 T3 ナベ 鉄 ニッケルメッキ　 CSS・CS 20 / 袋 Okdo ROCK ケース MR2.5- 8PS 2.5 8 T8 ナベ 鉄 ニッケルメッキ　 PF・PFE・PFF（M2.5サイズ） 20 / 袋 フリーサイズ MR2.6-10S * 2.6 10 T8 皿 鉄 ニッケルメッキ　 TW/TWN 4-2-5・4-2-6・4-2-8・5-2-5・5-2-7・5-3-5・ 20 / 袋 ケース/ 5-3-7・5-4-7・8-2-8・8-4-8 フリーサイズ MR2.6-10B * 2.6 10 T8 皿 鉄 三価黒クロメート 20 / 袋 パネル TWF 4-2-5・5-2-5・5-3-5・5-2-7・5-3-7・5-4-7・5-3-9 MR2.6-12PS 2.6 12 T8 ナベ 鉄 ニッケルメッキ　 LC115-F2・F3・145S-F6 ラックケース LCT/LCS 115-F2・F3 20 / 袋 LCT/LCS/LC 115H-F2・F3・M2・9V MR2.6-14PS 2.6 14 T8 ナベ 鉄 ニッケルメッキ　 135・135H-F4・M2・M3・9V 棚板/ 145・145H-F6・M2・M4 20 / 袋 ラックパネル 165・165H-M4 TW/TWN7-2-11・7-4-11・7-5-11 電池ホルダー/ TWF7-2-11・7-4-11・7-5-11・8-2-8・8-4-8 電池ボックス/ コイン電池 MR2.6-14S 2.6 14 T8 皿 鉄 ニッケルメッキ　 LCT/LCS115-N・F2・F3 20 / 袋 LC115-N・F2・F3 ・145S-N・F6 LCE115-N アクセサリー /機構部品 LCT/LCS/LC 115H-N・F2・F3・M2・9V 135・135H-N・F4・M2・M3・9V MR2.6-18S 2.6 18 T8 皿 鉄 ニッケルメッキ　 145・145H-N・F6・M2・M4 20 / 袋 カスタム製品 165・165H-N・M4 LCE115H-N・135-N・145H-N・165H-N MR3 - 8PS 3 8 T10 ナベ 鉄 ニッケルメッキ　 PF・PFE・PFF（M3サイズ） 20 / 袋 技術資料/ MR3 -14S * 3 14 T10 皿 鉄 ニッケルメッキ　 20 / 袋 各種ご案内 TW・TWN・TWF（M3サイズ） MR3 -14B * 3 14 T10 皿 鉄 三価黒クロメート 20 / 袋 1-121 L L L L

■ 標準価格はホームページをご覧下さい。 NMG SERIES ネオジム磁石 ネオジム磁石とは…ネオジム・鉄・ホウ素を主成分とする希土類磁石（レアアース磁石）の一つです。 ア 　　　　　　　　　永久磁石の中では最も強力です。 ク セ サ ■ 工作機械、キャビネット、鉄柱等に取付けの際にご使用下さい。 リ ■ 材質 / 表面処理：ネオジム / ニッケルメッキ ー ／ 機 丸型マグネット 構 部 φa 品 ■ 接着剤等で取付けが可能です。 機種内容 型番目次/ Photo INDEX 型　番 a b 自重(g) NMG3-15N 15 3 4 プラスチック NMG3-20N 20 3 7.1 ケース NMG5-22N 22 5 11.4 NMG5-25N 25 5 18.4 キャリング ケース 防水・防塵 樹脂ボックス 丸型皿穴付マグネット φa 防水・防塵 アルミ/ φb ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース ■ 皿穴が付いておりますのでビス止めが可能です。 ■ 全3サイズ（M3用、M4用、M5用）、4種類からご選択可能です。 アルミ フレーム/ ヒートシンク ■ 皿穴側がN極です。 N極 ケース 機種内容 S極 メタルケース 型　番 a b c 皿穴サイズ 自重(g) NMG3-15M3 15 3.2 3 M3用 3.8 Raspberry Piケース/ NMG3-20M3 20 3.2 3 M3用 6.9 Okdo ROCK ケース NMG5-22M4 22 4.3 5 M4用 13.7 フリーサイズ NMG5-25M5 25 5.3 5 M5用 17.6 ケース/ フリーサイズ パネル ラックケース 角型皿穴付マグネット a=50 棚板/ 40 ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 N極 アクセサリー /機構部品 ■ 皿穴(M3用)が付いておりますのでビス止めが可能です。 S極 ■ 皿穴側がN極です。 カスタム製品 機種内容 技術資料/ 型　番 a b c 皿穴サイズ 自重(g) 各種ご案内 NMG3-50M3 50 10 3 M3用 11.3 14 -31 b c c=3 φ3.2 b=10

取付例1 ア ク セ サ リ ー ケース内部にザグリ加工をする 接着剤でマグネットを取付け 磁石が強力ですので、樹脂の板厚を ／ 隔てても取付け可能です。 機 構 部 取付例2 品 型番目次/ Photo INDEX ケースに穴加工をする ナット等を使用して、外からビス止め 取付けをする プラスチック ケース キャリング ケース 防水・防塵 取扱注意事項警告（磁力が大変強力ですので取扱いに注意が必要です。） 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 磁石を離す際、吸着力によって衝突し、破損する恐れがあります。 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース 磁石は強い負荷によって、破損する恐れがあります。 フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 ・磁石を安易に放置すると、周囲の磁石や金属を勢い良く引き寄せ危険です。 カスタム製品 ・磁石を携帯電話、アナログ時計、磁気カード、磁気テープ等に近づけないで下さい。 技術資料/ 各種ご案内 記憶内容が破壊される恐れがあります。 14 -32

■ 標準価格はホームページをご覧下さい。 CR SERIES コイン形二酸化マンガンリチウム電池 ■ コイン形の二酸化マンガンリチウム電池です。 ■ 自己放電率が小さく長寿命です。 プ ■ UL規格認定品です。（File No.MH14002） ラ ス ■ まとめてご購⼊の場合はトレイ品をご利⽤下さい。 チ 単価が下がりお得です。 ッ ■ ご使⽤いただく前に下記注意事項を必ずお読み下さい。 ク ケ ー ス テクニカルデータ 使用例 公称電圧 : 3V 使⽤温度範囲 CS75-W + CR2032 WC100-20-R-WL + CR2450N CR2032 : -30℃～+85℃ CR2450N : -40℃～+85℃ (23℃での) 自己放電率 : 1％ / 年 φA ＋ 型番目次/ Photo － INDEX φC プラスチック ケース 機種内容 機種内容 キャリング 型　番 A B C D 定格容量 標準放電電流 自 重 ケース （mAh） （mA） (g) 入数 型　番 入数 NEW CR2032 20 3.2 17 0.05 225 0.4 2.8 1 NEW CR2032-T 200 / トレイ 防水・防塵 CR2450N 24.5 5 22.3 2.5 540 0.8 5.9 1 NEW CR2450N-T 300 / トレイ 樹脂ボックス 防水・防塵 アルミ/ ステンレス リチウム電池の安全に関する注意事項 ボックス 端子ボックス/ 防水コネクタ/ ケーブル 当社で取り扱っておりますリチウム電池『CRシリーズ（』以下「電池」という。）は一般の産業機器、工業機器用としてご使用下さい。 グランド その他用途でのご使用については、一切の責任を負いかねます。 アルミサッシ ケース 電池の取り扱いを誤りますと、発熱、破裂、発火や漏液などにより、けがや火災、機器類の損傷に至るおそれがありますので、 アルミ フレーム/ 以下のことを必ずお守り下さい。 ヒートシンク ケース 1． 電池を乳幼児の手の届くところに置かないで下さい。万一、飲み込んだ場合は、すぐ医師に相談して下さい。 メタルケース 2． 充電・分解・加熱・火中への投入はしないで下さい。 Raspberry 3． 電池を高所から落としたり、投げつけるなどして強い衝撃を与えないで下さい。 Piケース/ Okdo ROCK ケース 4． 電池の＋極と－極を逆にして使わないで下さい。 フリーサイズ ケース/ 5． 電池をショートさせたり、ネックレスやコインなど金属製品と一緒に携帯したり保管しないで下さい。 フリーサイズ パネル 6． 電池に直接はんだ付けしないで下さい。 ラックケース 7． 電池を保管や破棄する場合は、テープなどで絶縁して下さい。 8． 電池の液が目に入ってしまった場合はすぐにきれいな水で洗い流し、医師の診察を受けて下さい。 棚板/ ラックパネル 9． 電池を水などで濡らさないで下さい。 10． 使い切った電池は早めに機器から取り外して下さい。液もれなどを起こして機器を損傷させるおそれがあります。 電池ホルダー/ 電池ボックス/ コイン電池 11． 新しい電池と使用した電池を混ぜて使用したり、種類の異なる電池を混ぜて使用しないで下さい。 12． 熱源の近くや炎天下の自動車の車内など、高温になる場所に放置しないで下さい。 アクセサリー /機構部品 13． 直射日光、高温多湿の場所は避けて保管して下さい。 カスタム製品 14． 長期間機器を使用しない場合は、機器から電池を取り出して下さい。 15． 電池が下記を超える温度にさらされる機器にご使用の場合はご相談下さい。 技術資料/ 各種ご案内 CR2032 : 60℃、CR2450N : 70℃ 1 -40 B D

■ 標準価格はホームページをご覧下さい。 VE7 SERIES ベントフィルター粘着材付きタイプ テクニカルデータ 保護等級　　：防塵性 IP6X 筐体内に取付：防水性　IPX4、IPX7、IPX8（水深 2m/1h） 筐体外に取付：防水性　IPX4、IPX5、IPX6、IPX7、IPX8（水深 2m/1h） 標準通気量　：290ml/min/cm2（差圧＝ 7kPa） 温度試験　　：− 40℃〜＋ 125℃ ■ 周囲の温度変化によるケース、ボックス内の圧力変化に対し、圧 力を調整し筐体のシール部分への負荷を軽減することが出来ます。 ■ ベントフィルターの優れた通気性により、筐体内部の湿度を調整 し、結露を低減します。 ■ 撥水性と撥油性に優れたメンブレンが、電子部品を水、腐食性の 液体、塩分や粉塵から保護します。 ■ 筐体の内側、外側どちらでも使用可能なメンブレン単層構造で、 耐水圧に優れています。 ■ 粘着材の付きやすい平滑なプラスチック、金属面の取付が可能です。 ■ 屋外照明、ドローン用モーター等高い防水要求を求められる用途 などに最適です。 注意点 ■ 接地面にベントフィルターを傷つけるようなバリ等がないことを 確認して下さい。 ■ 充分な粘着力を出すまでに24時間必要です。ベントフィルターに 負荷のかかるご使用は避けて下さい。 又、水やその他の異物が溜まらない、平坦で垂直なハウジング面に 断面図 取り付ける事を推奨します。 ■ 取付面の油分、水分、ゴミなどの異物がないよう、脱脂、洗浄し 1 2 た後、製品の有効通気部の中央に触れないよう注意して貼付して 下さい。 ■ 本製品は工業・電機製品の使用に限られます。食品・医薬品・化 粧品・医療機器、それらの生産設備には使用出来ません。 使用例 ［外部環境］ 筐体 筐体 ［外部環境］ 標準厚さ 内径（有効通気部） 粘着材 粘着材 外径 メ メ ン ン ブ ブ レ レ ン ン 部 部 を を 筐 筐 体 体 内 外 に に 取 取 付 付 ［筐体内部］ 構成内容 筐体 筐体 No. 名　称 材　質 色 1 粘着材　　 シリコン系粘着材 透明 ■ 粘着材タイプは、平面さえあれば場所を選ばず使用可能です。 2 メンブレン ePTFE 黒　 ■ 携帯機器の防水としても広く使用されています。 機種内容 型　番 外径 φ 内径（有効通気部）φ 標準厚さ t 入　数 VE70510 10.2 5.5 0.34 5 / 袋 VE70814 14.0 8.0 0.34 4 / 袋 VE70919 19.1 8.9 0.34 3 / 袋 1

■ 標準価格はホームページをご覧下さい。 VE9 SERIES ベントフィルター粘着材付きタイプ テクニカルデータ 保護等級　　：防塵性 IP6X 筐体内に取付：防水性　IPX4、IPX7、IPX8（水深 2m/1h） 筐体外に取付：防水性　IPX4、IPX5、IPX6、IPX7、IPX8（水深 2m/1h） 標準通気量　：1,150ml/min/cm2（差圧＝ 7kPa） 温度試験　　：− 40℃〜＋ 125℃ ■ 周囲の温度変化によるケース、ボックス内の圧力変化に対し、圧 力を調整し筐体のシール部分への負荷を軽減することが出来ます。 ■ ベントフィルターの優れた通気性により、筐体内部の湿度を調整 し、結露を低減します。 ■ 撥水性と撥油性に優れたメンブレンが、電子部品を水、腐食性の 液体、塩分や粉塵から保護します。 ■ 筐体の内側、外側どちらでも使用可能なメンブレン単層構造で、 通気性に優れています。 ■ 粘着材の付きやすい平滑なプラスチック、金属面の取付が可能です。 ■ 屋外カメラなどのガラス部の結露防止、応答性と防水防塵の両立 を求められるセンサー部などに最適です。 注意点 ■ 接地面にベントフィルターを傷つけるようなバリ等がないことを 確認して下さい。 ■ 充分な粘着力を出すまでに24時間必要です。ベントフィルターに 負荷のかかるご使用は避けて下さい。 又、水やその他の異物が溜まらない、平坦で垂直なハウジング面に 断面図 取り付ける事を推奨します。 ■ 取付面の油分、水分、ゴミなどの異物がないよう、脱脂、洗浄し 1 2 た後、製品の有効通気部の中央に触れないよう注意して貼付して 下さい。 ■ 本製品は工業・電機製品の使用に限られます。食品・医薬品・化 粧品・医療機器、それらの生産設備には使用出来ません。 使用例 ［外部環境］ 筐体 筐体 ［外部環境］ 標準厚さ 内径（有効通気部） 粘着材 粘着材 外径 メ メ ン ン ブ ブ レ レ ン ン 部 部 を を 筐 筐 体 体 内 外 に に 取 取 付 付 ［筐体内部］ 構成内容 筐体 筐体 No. 名　称 材　質 色 1 粘着材　　 シリコン系粘着材 透明 ■ 粘着材タイプは、平面さえあれば場所を選ばず使用可能です。 2 メンブレン ePTFE 白　 ■ 携帯機器の防水としても広く使用されています。 機種内容 型　番 外径 φ 内径（有効通気部）φ 標準厚さ t 入　数 VE90510 10.2 5.5 0.34 5 / 袋 VE90814 14.0 8.0 0.34 4 / 袋 VE90919 19.1 8.9 0.34 3 / 袋  2
