タカチ電機工業 電子機器用プラスチックケース カタログ

製品カタログ

電子機器・測定器・通信機器に最適な汎用プラスチックケース

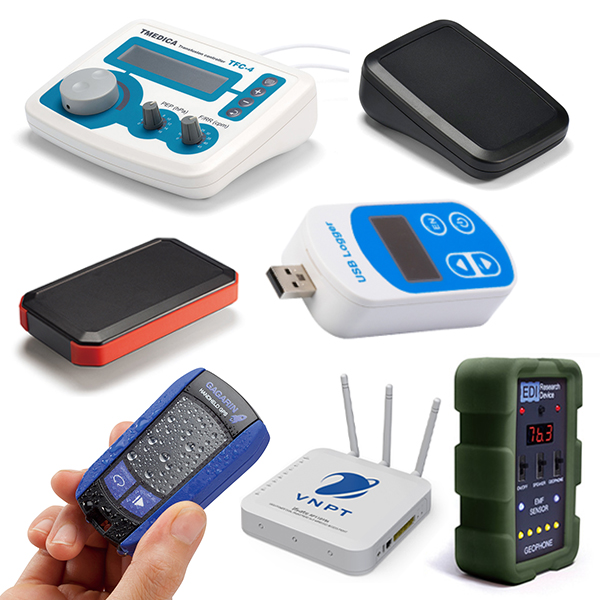

ハンドヘルド型、デスクトップ型、壁付型、電池ボックス付など、様々なタイプの電子機器用汎用プラスチックケースを掲載しています。
カラフルのシリコンカバー付ケースや、IP67防水ハンドヘルドケースなど、魅力的なデザインや機能を持ったケースも多数掲載しています。

関連メディア

この企業の関連カタログ

このカタログの内容

Page1

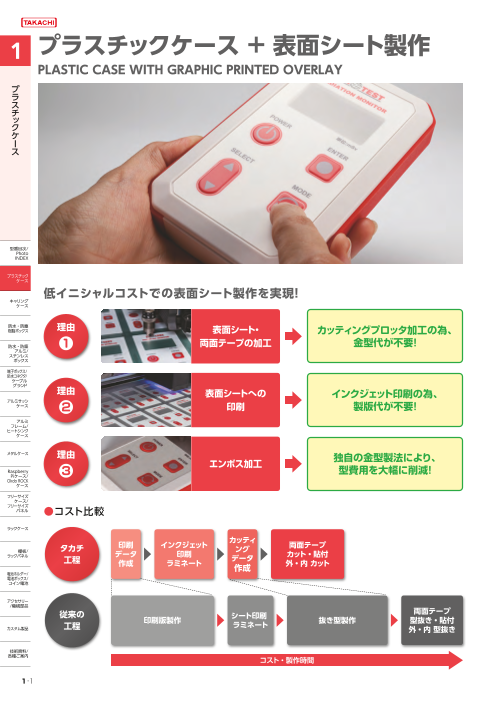

タカチ総合カタログ2018ー19年度版 18 表 2018年 11月 8日 木曜日 8:41:53 AM BMYCelyaalgclonkewnta Chapter. プラスチックケース PLASTIC ENCLOSURES 小型サイズ中心で低価格な電子機器用プラスチックケースです。 ハンディタイプ、壁付タイプ、デスクトップタイプ等様々な用途のケースを揃えてい ます。 測定器、無線通信機、コントロールボックス等にご利用頂けます。 型 番 ページ番号 型 番 ページ番号 型 番 ページ番号 CKF 1-126 MP-1 1-114 STP 1-125 CR 1-125 MR 1-124 STPS 1-51 CS 1-45~48 MT NEW SIZE 1-123 SU 1-97~98 CSGS 1-52 MV253 1-119 SW 1-95~96 CSPB 1-50 NTC 1-120 SW-N 1-95~96 CSS 1-43~44 NTK 1-120 SW-T 1-95~96 CSSC 1-49 OP 1-103 SY 1-105~106 CST 1-52 OPP 1-103 SYH 1-107~108 EM NEW SIZE 1-124 PB 1-104 TNF 1-121~122 GC 1-116 PC 1-109~110 TPS 1-123 GDH 1-114 PF NEW SIZE 1-65~68 TW 1-81~84 GHA 1-111~113 PFE NEW 1-69~70 TWF 1-91~94 H53 1-117~118 PFF NEW SIZE 1-71~74 TWN 1-81~84 KW 1-104 PFRF 1-68 TWS 1-77~80 LC 1-25~26・29~32 PR 1-101~102 TWSC 1-85 LCE NEW 1-27~32 PS 1-55~56 UR 1-126 LCS 1-21~24 SCM 1-114 WC NEW SIZE 1-37~39 LCSC 1-34 SIB NEW 1-86 WCPB 1-40 LCT 1-17~20 SN 1-114 WH NEW SIZE 1-9~12 LCTP 1-33 SS 1-99~100 WSC NEW 1-59~60 LM 1-115 SS-N 1-99~100 WSP-M2.3 NEW 1-60 NEW ・・・新製品 NEW SIZE ・・・新サイズ追加 タカチ総合2018_扉【校了】.indd 1-2 2018/11/01 13:16
Page2

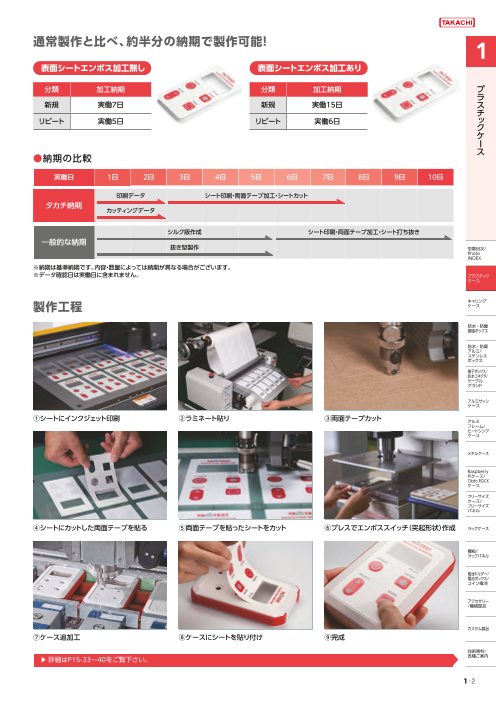

タカチ総合カタログ2018ー19年度版 18 裏 2018年 11月 8日 木曜日 8:41:53 AM YCBMelyaalgclonkewnta プラスチックケース + 表面シート製作 通常製作と比べ約半分の納期で製作可能! PLASTIC CASE WITH GRAPHIC PRINTED OVERLAY 表面シートエンボス加工無し 表面シートエンボス加工あり プ 分類 加工納期 分類 加工納期 プ ラ ラ ス 新規 実働7日 新規 実働15日 ス チ チ ッ リピート 実働5日 リピート 実働5日 ッ ク ク ケ ケ ー ー ス ●納期の比較 ス 実働日 1日 2日 3日 4日 5日 6日 7日 8日 9日 10日 印刷データ シート印刷・両面テープ加工・シートカット タカチ納期 カッティングデータ シルク版作成 シート印刷・両面テープ加工・シート打ち抜き 一般的な納期 型番目次/ 抜き型製作 型番目次/ Photo Photo INDEX INDEX ※納期は基準納期です。内容・数量により変わる事がございます。 プラスチック ※データ確認日は実働日に含まれません。 プラスチック ケース ケース 低イニシャルコストでの表面シート製作を実現! キャリング キャリング ケース 製作工程 ケース 防水・防塵 理由 表面シート・ カッティングプロッタ加工の為、 防水・防塵 樹脂ボックス 樹脂ボックス 1 両面テープの加工 金型代が不要! 防水・防塵 防水・防塵 アルミ/ アルミ/ ステンレス ステンレス ボックス ボックス 端子ボックス/ 端子ボックス/ 防水コネクタ/ 防水コネクタ/ ケーブル グランド 理由 ケーブル表面シートへの インクジェット印刷のため、 グランド アルミ フレーム/ 2 印刷 製版代が不要! アルミフレーム/ ヒートシンク ケース ①シートにインクジェット印刷 ②ラミネート貼り ③両面テープカット ヒートシンクケース アルミサッシ アルミサッシ ケース ケース 理由 独自の金型製法により、 メタル エンボス加工 メタル ケース 3 型費用を大幅に削減! ケース フリーサイズ フリーサイズ ケース/ ケース/ フリーサイズ フリーサイズ パネル パネル ●コスト比較 ラックケース/ ラックケース/ サブラック サブラック ④シートにカットした両面テープを貼る ⑤両面テープを貼ったシートをカット ⑥プレスでエンボススイッチ(突起形状)作成 棚板/ ラックパネル タカチ 印刷 インクジェット カッティ ング 両面テープ 棚板/ ラックパネル 工程 データ 印刷 カット・貼付作成 ラミネート データ作成 外・内 カット電池ホルダー/ 電池ホルダー/ 電池ボックス 電池ボックス アクセサリー アクセサリー /機構部品 /機構部品 従来の シート印刷 両面テープ 工程 印刷版製作 ラミネート 抜き型製作 型抜き・貼付カスタム製品 外内 型抜き カスタム製品 ⑦ケース追加工 ⑧ケースにシートを貼付け ⑨完成 技術資料/ 技術資料/ 各種ご案内 各種ご案内 コスト・製作時間 ▶ より詳細はP14-23~30をご覧下さい。 1 -₁ 1 -₂ タカチ総合2018_1章【校了】.indd 2 2018/11/01 12:45
Page3

タカチ総合カタログ2018ー19年度版 19 表 2018年 11月 8日 木曜日 8:41:53 AM YCBMelyaalgclonkewnta プラスチックケース + 表面シート製作 通常製作と比べ約半分の納期で製作可能! PLASTIC CASE WITH GRAPHIC PRINTED OVERLAY 表面シートエンボス加工無し 表面シートエンボス加工あり プ 分類 加工納期 分類 加工納期 プ ラ ラ ス 新規 実働7日 新規 実働15日 ス チ チ ッ リピート 実働5日 リピート 実働5日 ッ ク ク ケ ケ ー ー ス ●納期の比較 ス 実働日 1日 2日 3日 4日 5日 6日 7日 8日 9日 10日 印刷データ シート印刷・両面テープ加工・シートカット タカチ納期 カッティングデータ シルク版作成 シート印刷・両面テープ加工・シート打ち抜き 一般的な納期 型番目次/ 抜き型製作 型番目次/ Photo Photo INDEX INDEX ※納期は基準納期です。内容・数量により変わる事がございます。 プラスチック ※データ確認日は実働日に含まれません。 プラスチック ケース ケース 低イニシャルコストでの表面シート製作を実現! キャリング キャリング ケース 製作工程 ケース 防水・防塵 理由 表面シート・ カッティングプロッタ加工の為、 防水・防塵 樹脂ボックス 樹脂ボックス 1 両面テープの加工 金型代が不要! 防水・防塵 防水・防塵 アルミ/ アルミ/ ステンレス ステンレス ボックス ボックス 端子ボックス/ 端子ボックス/ 防水コネクタ/ 防水コネクタ/ ケーブル グランド 理由 ケーブル表面シートへの インクジェット印刷のため、 グランド アルミ フレーム/ 2 印刷 製版代が不要! アルミフレーム/ ヒートシンク ケース ①シートにインクジェット印刷 ②ラミネート貼り ③両面テープカット ヒートシンクケース アルミサッシ アルミサッシ ケース ケース 理由 独自の金型製法により、 メタル エンボス加工 メタル ケース 3 型費用を大幅に削減! ケース フリーサイズ フリーサイズ ケース/ ケース/ フリーサイズ フリーサイズ パネル パネル ●コスト比較 ラックケース/ ラックケース/ サブラック サブラック ④シートにカットした両面テープを貼る ⑤両面テープを貼ったシートをカット ⑥プレスでエンボススイッチ(突起形状)作成 棚板/ ラックパネル タカチ 印刷 インクジェット カッティ ング 両面テープ 棚板/ ラックパネル 工程 データ 印刷 カット・貼付作成 ラミネート データ作成 外・内 カット電池ホルダー/ 電池ホルダー/ 電池ボックス 電池ボックス アクセサリー アクセサリー /機構部品 /機構部品 従来の シート印刷 両面テープ 工程 印刷版製作 ラミネート 抜き型製作 型抜き・貼付カスタム製品 外内 型抜き カスタム製品 ⑦ケース追加工 ⑧ケースにシートを貼付け ⑨完成 技術資料/ 技術資料/ 各種ご案内 各種ご案内 コスト・製作時間 ▶ より詳細はP14-23~30をご覧下さい。 1 -₁ 1 -₂ タカチ総合2018_1章【校了】.indd 2 2018/11/01 12:45
Page4

タカチ総合カタログ2018ー19年度版 19 裏 2018年 11月 8日 木曜日 8:41:53 AM YBCMleyaalglconkewnta 電池ボックス付ケース ラインナップ タカチでは CR2032・単4・単3・006P 電池ボックス付ケースを9シリーズの豊富なラインナップから選定可能です。 WC シリーズ CS シリーズ CSS シリーズ WH シリーズ LC シリーズ LCS シリーズ LCT シリーズ LM シリーズ GHA シリーズ シリーズ P1-37 ~ 39 P1-45 ~ 48 P1-43 ~ 44 P1-9 ~ 12 P1-25 ~ 26 P1-21 ~ 24 P1-17 ~ 20 P1-115 P1-111 ~ 113 プ プ ラ ラ ス ス チ ッ 電池構造 チ ッ ク ※電池ホルダー別売 ク ケ ケ ー ー ス ス CR2032X1 WC72-15( 43×15.5×72) CS75( 35×12×75) CSS75( 38.6×15.5×78.6) WC72-21(43×21.5×72) CS90( 45×12×90) CSS90( 48.6×15.5×93.6) WC90-15( 44.2×15.7×90) CR2032X2 CS115( 63×12×115) CSS115( 67.1×16×119.1) 型番目次/ 単4X2 型番目次/ Photo INDEX WH125-20-F2( 79×20×126) LC115-F2( 69×19.5×115) LCS115-F2( 74×24×120) LCT115-F2( 76×28×121.9) LM-100( 61×18.5×100) GHA7-2-9D( 66.5×21×92) Photo WH125-28-F2( 79×28×126) LC115H-F2(69×28×115) LCS115H-F2( 74×32.5×120) LCT115H-F2( 76×36.5×121.9) GHA7-2-11D( 66.5×21×112) INDEX プラスチック プラスチック ケース ケース 単4X3 WH125-20-F3( 79×20×126) LC115-F3( 69×19.5×115) LCS115-F3( 74×24×120) LCT115-F3( 76×28×121.9) キャリング キャリング ケース WH125-28-F3( 79×28×126) LC115H-F3( 69×28×115) LCS115H-F3( 74×32.5×120) LCT115H-F3( 76×36.5×121.9)) ケース 防水・防塵 樹脂ボックス 単 4X4 防水・防塵樹脂ボックス WH145-20-F4( 88×20×146) LC135-F4( 76×27×135) LCS135-F4( 81×32×141) LCT135-F4( 85×40×143.9) 防水・防塵 LC135H-F4( 76×35×135) LCS135H-F4( 81×40×141) LCT135H-F4( 85×48×143.9) 防水・防塵 アルミ/ アルミ/ ステンレス ステンレス ボックス ボックス 端子ボックス/ 防水コネクタ/ 単 4X6 端子ボックス/防水コネクタ/ ケーブル LC145S-F6( 96×20×145) LCS145S-F6( 101×25×151) LCT145S-F6( 105×33×153.9) ケーブル グランド LC145-F6( 96×27×145) LCS145-F6( 101×32×151) LCT145-F6( 105×40×153.9) グランド LC145H-F6(96×35×145) LCS145H-F6(101×40×151) LCT145H-F6(105×48×153.9) アルミ アルミ フレーム/ フレーム/ ヒートシンク ヒートシンク ケース ケース アルミサッシ 単 3X2 アルミサッシケース WH145-25-M2( 88×25×146) LC115H-M2( 69×28×115) LCS115H-M2( 74×32.5×120) LCT115H-M2( 76×36.5×121.9) GHA7-3-9D( 66.5×28.4×92) ケース WH145-33-M2( 88×33×146) LC135-M2( 76×27×135) LCS135-M2( 81×32×141) LCT135-M2( 85×40×143.9) GHA7-3-11D( 66.5×28×112) LC135H-M2( 76×35×135) LCS135H-M2( 81×40×141) LCT135H-M2( 85×48×143.9) GHA7-3-14D( 66.5×28×140) LC145-M2( 96×27×145) LCS145-M2( 101×32×151) LCT145-M2( 105×40×153.9) メタル LC145H-M2( 96×35×145) LCS145H-M2( 101×40×151) LCT145H-M2( 105×48×153.9) メタル ケース ケース フリーサイズ フリーサイズ ケース/ ケース/ フリーサイズ 単 3X3 フリーサイズ パネル WH145-25-M3( 88×25×146) LC135-M3( 76×27×135) LCS135-M3( 81×32×141) LCT135-M3(85×40×143.9) パネル WH145-33-M3( 88×33×146) LC135H-M3( 76×35×135) LCS135H-M3( 81×40×141) LCT135H-M3(85×48×143.9) ラックケース/ ラックケース/ サブラック サブラック 棚板/ 棚板/ ラックパネル 単 3X4 WH170-25-M4( 95×25×171) LC145-M4( 96×27×145) LCS145-M4(101×32×151) LCT145-M4(105×40×153.9) LM-140( 77×27×140) ラックパネル WH170-33-M4( 95×33×171) LC145H-M4( 96×35×145) LCS145H-M4(101×40×151) LCT145H-M4(105×48×153.9) LC165-M4( 80×27×165) LCS165-M4( 85×32×171) LCT165-M4( 89×40×173.9) LC165H-M4( 80×35×165) LCS165H-M4( 85×40×171) LCT165H-M4( 89×48×173.9) 電池ホルダー/ 電池ホルダー/ 電池ボックス 電池ボックス アクセサリー 単 3X6 アクセサリー /機構部品 WH190-25-M6( 126×25×191) /機構部品 WH190-33-M6( 126×33×191) カスタム製品 カスタム製品 006PX1(9V) 技術資料/ LC115H-9V( 69×28×115) LCS115H-9V( 74×32.5×120) LCT115H-9V( 76×36.5×121.9) GHA7-3-9D( 66.5×28.4×92) 技術資料/ 各種ご案内 LC135-9V( 76×27×135) LCS135-9V( 81×32×141) LCT135-9V( 85×40×143.9) GHA7-3-11D( 66.5×28×112) 各種ご案内 LC135H-9V( 76×35×135) LCS135H-9V( 81×40×141) LCT135H-9V( 85×48×143.9) GHA7-3-14D( 66.5×28×140) ■ 枠内は図⾯・型番・サイズ(W×H×D)です。 ※CSSシリーズはCSシリーズにシリコンカバーを付けた製品です。 ※LCS・LCTシリーズはLCシリーズにシリコンカバーを付けた製品です。 1 -3 1 -4 タカチ総合2018_1章【校了】.indd 4 2018/11/01 12:45
Page5

タカチ総合カタログ2018ー19年度版 20 表 2018年 11月 8日 木曜日 8:41:53 AM YBCMleyaalglconkewnta 電池ボックス付ケース ラインナップ タカチでは CR2032・単4・単3・006P 電池ボックス付ケースを9シリーズの豊富なラインナップから選定可能です。 WC シリーズ CS シリーズ CSS シリーズ WH シリーズ LC シリーズ LCS シリーズ LCT シリーズ LM シリーズ GHA シリーズ シリーズ P1-37 ~ 39 P1-45 ~ 48 P1-43 ~ 44 P1-9 ~ 12 P1-25 ~ 26 P1-21 ~ 24 P1-17 ~ 20 P1-115 P1-111 ~ 113 プ プ ラ ラ ス ス チ ッ 電池構造 チ ッ ク ※電池ホルダー別売 ク ケ ケ ー ー ス ス CR2032X1 WC72-15( 43×15.5×72) CS75( 35×12×75) CSS75( 38.6×15.5×78.6) WC72-21(43×21.5×72) CS90( 45×12×90) CSS90( 48.6×15.5×93.6) WC90-15( 44.2×15.7×90) CR2032X2 CS115( 63×12×115) CSS115( 67.1×16×119.1) 型番目次/ 単4X2 型番目次/ Photo INDEX WH125-20-F2( 79×20×126) LC115-F2( 69×19.5×115) LCS115-F2( 74×24×120) LCT115-F2( 76×28×121.9) LM-100( 61×18.5×100) GHA7-2-9D( 66.5×21×92) Photo WH125-28-F2( 79×28×126) LC115H-F2(69×28×115) LCS115H-F2( 74×32.5×120) LCT115H-F2( 76×36.5×121.9) GHA7-2-11D( 66.5×21×112) INDEX プラスチック プラスチック ケース ケース 単4X3 WH125-20-F3( 79×20×126) LC115-F3( 69×19.5×115) LCS115-F3( 74×24×120) LCT115-F3( 76×28×121.9) キャリング キャリング ケース WH125-28-F3( 79×28×126) LC115H-F3( 69×28×115) LCS115H-F3( 74×32.5×120) LCT115H-F3( 76×36.5×121.9)) ケース 防水・防塵 樹脂ボックス 単 4X4 防水・防塵樹脂ボックス WH145-20-F4( 88×20×146) LC135-F4( 76×27×135) LCS135-F4( 81×32×141) LCT135-F4( 85×40×143.9) 防水・防塵 LC135H-F4( 76×35×135) LCS135H-F4( 81×40×141) LCT135H-F4( 85×48×143.9) 防水・防塵 アルミ/ アルミ/ ステンレス ステンレス ボックス ボックス 端子ボックス/ 防水コネクタ/ 単 4X6 端子ボックス/防水コネクタ/ ケーブル LC145S-F6( 96×20×145) LCS145S-F6( 101×25×151) LCT145S-F6( 105×33×153.9) ケーブル グランド LC145-F6( 96×27×145) LCS145-F6( 101×32×151) LCT145-F6( 105×40×153.9) グランド LC145H-F6(96×35×145) LCS145H-F6(101×40×151) LCT145H-F6(105×48×153.9) アルミ アルミ フレーム/ フレーム/ ヒートシンク ヒートシンク ケース ケース アルミサッシ 単 3X2 アルミサッシケース WH145-25-M2( 88×25×146) LC115H-M2( 69×28×115) LCS115H-M2( 74×32.5×120) LCT115H-M2( 76×36.5×121.9) GHA7-3-9D( 66.5×28.4×92) ケース WH145-33-M2( 88×33×146) LC135-M2( 76×27×135) LCS135-M2( 81×32×141) LCT135-M2( 85×40×143.9) GHA7-3-11D( 66.5×28×112) LC135H-M2( 76×35×135) LCS135H-M2( 81×40×141) LCT135H-M2( 85×48×143.9) GHA7-3-14D( 66.5×28×140) LC145-M2( 96×27×145) LCS145-M2( 101×32×151) LCT145-M2( 105×40×153.9) メタル LC145H-M2( 96×35×145) LCS145H-M2( 101×40×151) LCT145H-M2( 105×48×153.9) メタル ケース ケース フリーサイズ フリーサイズ ケース/ ケース/ フリーサイズ 単 3X3 フリーサイズ パネル WH145-25-M3( 88×25×146) LC135-M3( 76×27×135) LCS135-M3( 81×32×141) LCT135-M3(85×40×143.9) パネル WH145-33-M3( 88×33×146) LC135H-M3( 76×35×135) LCS135H-M3( 81×40×141) LCT135H-M3(85×48×143.9) ラックケース/ ラックケース/ サブラック サブラック 棚板/ 棚板/ ラックパネル 単 3X4 WH170-25-M4( 95×25×171) LC145-M4( 96×27×145) LCS145-M4(101×32×151) LCT145-M4(105×40×153.9) LM-140( 77×27×140) ラックパネル WH170-33-M4( 95×33×171) LC145H-M4( 96×35×145) LCS145H-M4(101×40×151) LCT145H-M4(105×48×153.9) LC165-M4( 80×27×165) LCS165-M4( 85×32×171) LCT165-M4( 89×40×173.9) LC165H-M4( 80×35×165) LCS165H-M4( 85×40×171) LCT165H-M4( 89×48×173.9) 電池ホルダー/ 電池ホルダー/ 電池ボックス 電池ボックス アクセサリー 単 3X6 アクセサリー /機構部品 WH190-25-M6( 126×25×191) /機構部品 WH190-33-M6( 126×33×191) カスタム製品 カスタム製品 006PX1(9V) 技術資料/ LC115H-9V( 69×28×115) LCS115H-9V( 74×32.5×120) LCT115H-9V( 76×36.5×121.9) GHA7-3-9D( 66.5×28.4×92) 技術資料/ 各種ご案内 LC135-9V( 76×27×135) LCS135-9V( 81×32×141) LCT135-9V( 85×40×143.9) GHA7-3-11D( 66.5×28×112) 各種ご案内 LC135H-9V( 76×35×135) LCS135H-9V( 81×40×141) LCT135H-9V( 85×48×143.9) GHA7-3-14D( 66.5×28×140) ■ 枠内は図⾯・型番・サイズ(W×H×D)です。 ※CSSシリーズはCSシリーズにシリコンカバーを付けた製品です。 ※LCS・LCTシリーズはLCシリーズにシリコンカバーを付けた製品です。 1 -3 1 -4 タカチ総合2018_1章【校了】.indd 4 2018/11/01 12:45
Page6

タカチ総合カタログ2018ー19年度版 20 裏 2018年 11月 8日 木曜日 8:41:53 AM BCMYelyaalglconkewnta IP67 操作面・スイッチ部 防水ハンドヘルド ケース の防水について WH SERIES WATER PROOF HAND-HELD ENCLOSURE ■操作⾯・スイッチ部に穴加工をした時点で防水性は失われます。 ●IEC60529に基づいて規定された固形異物、水に対する電気機器の保護等級を記号で表したものです。  操作⾯・スイッチ部を防水する場合は、メンブレンキーパッド・表⾯シート(クリックエンボスシート)を貼付けてご利用下さい。 IP67 IP6X : 粉塵が内部に侵入しない ■表⾯シート製作の詳細はP14-23~30をご覧ください。 とは IPX7 : 深さ1Mに30分水没させ、水が浸入しない シリコンガスケットによる高い防水性 保護性のあるサイドグリップ付 ■弾力性が高く、経年劣化のしにくいシリコン製ガスケットで高い防水性を保ちます。 ■サイドグリップは弾力性があり、滑りにく ■カバーはインサートナット入りですので、繰返し開閉しても防水性は落ちません。 いTPE製です。 ■電池ボックスも防水構造です。 ■角部を保護する形状になっていますので、  (電池ボックスタイプは単4×2本、単4×3本、単4×4本、単3×2本、単3×3本、単3×4本、 落下などの衝撃を緩和する事が出来ます。 単3×6本が選択可能です。) ケース2色、サイドグリップ5色、計10パターンの色仕様が選択可能 1 -₅ 1 -₆ タカチ総合2018_1章【校了】.indd 6 2018/11/01 12:45
Page7

タカチ総合カタログ2018ー19年度版 21 表 2018年 11月 8日 木曜日 8:41:53 AM BCMYelyaalglconkewnta IP67 操作面・スイッチ部 防水ハンドヘルド ケース の防水について WH SERIES WATER PROOF HAND-HELD ENCLOSURE ■操作⾯・スイッチ部に穴加工をした時点で防水性は失われます。 ●IEC60529に基づいて規定された固形異物、水に対する電気機器の保護等級を記号で表したものです。  操作⾯・スイッチ部を防水する場合は、メンブレンキーパッド・表⾯シート(クリックエンボスシート)を貼付けてご利用下さい。 IP67 IP6X : 粉塵が内部に侵入しない ■表⾯シート製作の詳細はP14-23~30をご覧ください。 とは IPX7 : 深さ1Mに30分水没させ、水が浸入しない シリコンガスケットによる高い防水性 保護性のあるサイドグリップ付 ■弾力性が高く、経年劣化のしにくいシリコン製ガスケットで高い防水性を保ちます。 ■サイドグリップは弾力性があり、滑りにく ■カバーはインサートナット入りですので、繰返し開閉しても防水性は落ちません。 いTPE製です。 ■電池ボックスも防水構造です。 ■角部を保護する形状になっていますので、  (電池ボックスタイプは単4×2本、単4×3本、単4×4本、単3×2本、単3×3本、単3×4本、 落下などの衝撃を緩和する事が出来ます。 単3×6本が選択可能です。) ケース2色、サイドグリップ5色、計10パターンの色仕様が選択可能 1 -₅ 1 -₆ タカチ総合2018_1章【校了】.indd 6 2018/11/01 12:45
Page8

タカチ総合カタログ2018ー19年度版 21 裏 2018年 11月 8日 木曜日 8:41:53 AM YBCMleyaalglconkewnta 製品使用例 WHシリーズは産業用測定器・無線通信機・コントローラー・医療機器に最適なハンドヘルドケースです。 保育施設用 呼吸見守りベビーセンサー 写真提供 株式会社リキッドデザインシステムズ様 プ 超音波塗膜厚検出装置 プ ラ 写真提供 NOVOTEST(ウクライナ) ラ ス ス チ チ ッ ッ ク ク ケ ケ ー ー ス ス ミツバチ行動データ収集装置 産業用タブレット 写真提供 Apis Technology( ポルトガル) 型番目次/ 型番目次/ Photo Photo INDEX INDEX プラスチック Sigfoxネットワーク測定器 プラスチック ケース ケース 写真提供 Simple Hardwere(チェコ) ワイヤレス温度監視測定装置 キャリング ケース 写真提供 BRESIMAR AUTOMAÇÃO( ポルトガル) キャリング ケース 防水・防塵 防水・防塵 樹脂ボックス 樹脂ボックス 防水・防塵 防水・防塵 アルミ/ アルミ/ ステンレス ステンレス ボックス ボックス 端子ボックス/ 端子ボックス/ 防水コネクタ/ 防水コネクタ/ ケーブル ケーブル グランド グランド アルミ アルミ フレーム/ フレーム/ ヒートシンク ヒートシンク ケース ケース アルミサッシ デジタルX線システム ビデオ判定用自動タイミング アルミサッシ ケース 写真提供 SmartRayVision (アメリカ) トラッキングシステム ケース メタル ※Sigfoxの詳細についてはP1-53をご覧下さい。 写真提供 FlashTiming(USA) メタル ケース ケース フリーサイズ ケース/ GPSトラッカー GPS同期式パイプライン測量機 フリーサイズケース/フリーサイズ フリーサイズ パネル 写真提供 Averos( サウジアラビア) 写真提供 Corrosion Instruments (オーストラリア) パネル ラックケース/ ラックケース/ サブラック サブラック 棚板/ 棚板/ ラックパネル ラックパネル 電池ホルダー/ 電池ホルダー/ 電池ボックス 電池ボックス アクセサリー アクセサリー /機構部品 /機構部品 カスタム製品 カスタム製品 技術資料/ 技術資料/ 各種ご案内 各種ご案内 1 -₇ 1 -₈ タカチ総合2018_1章【校了】.indd 8 2018/11/01 12:45
Page9

タカチ総合カタログ2018ー19年度版 22 表 2018年 11月 8日 木曜日 8:41:53 AM YBCMleyaalglconkewnta 製品使用例 WHシリーズは産業用測定器・無線通信機・コントローラー・医療機器に最適なハンドヘルドケースです。 保育施設用 呼吸見守りベビーセンサー 写真提供 株式会社リキッドデザインシステムズ様 プ 超音波塗膜厚検出装置 プ ラ 写真提供 NOVOTEST(ウクライナ) ラ ス ス チ チ ッ ッ ク ク ケ ケ ー ー ス ス ミツバチ行動データ収集装置 産業用タブレット 写真提供 Apis Technology( ポルトガル) 型番目次/ 型番目次/ Photo Photo INDEX INDEX プラスチック Sigfoxネットワーク測定器 プラスチック ケース ケース 写真提供 Simple Hardwere(チェコ) ワイヤレス温度監視測定装置 キャリング ケース 写真提供 BRESIMAR AUTOMAÇÃO( ポルトガル) キャリング ケース 防水・防塵 防水・防塵 樹脂ボックス 樹脂ボックス 防水・防塵 防水・防塵 アルミ/ アルミ/ ステンレス ステンレス ボックス ボックス 端子ボックス/ 端子ボックス/ 防水コネクタ/ 防水コネクタ/ ケーブル ケーブル グランド グランド アルミ アルミ フレーム/ フレーム/ ヒートシンク ヒートシンク ケース ケース アルミサッシ デジタルX線システム ビデオ判定用自動タイミング アルミサッシ ケース 写真提供 SmartRayVision (アメリカ) トラッキングシステム ケース メタル ※Sigfoxの詳細についてはP1-53をご覧下さい。 写真提供 FlashTiming(USA) メタル ケース ケース フリーサイズ ケース/ GPSトラッカー GPS同期式パイプライン測量機 フリーサイズケース/フリーサイズ フリーサイズ パネル 写真提供 Averos( サウジアラビア) 写真提供 Corrosion Instruments (オーストラリア) パネル ラックケース/ ラックケース/ サブラック サブラック 棚板/ 棚板/ ラックパネル ラックパネル 電池ホルダー/ 電池ホルダー/ 電池ボックス 電池ボックス アクセサリー アクセサリー /機構部品 /機構部品 カスタム製品 カスタム製品 技術資料/ 技術資料/ 各種ご案内 各種ご案内 1 -₇ 1 -₈ タカチ総合2018_1章【校了】.indd 8 2018/11/01 12:45
Page10

タカチ総合カタログ2018ー19年度版 22 裏 2018年 11月 8日 木曜日 8:41:53 AM CMYBleyaalglconekwnta WH SERIES IP67 防水ハンドヘルドケース プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ■ カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはP14−1~51をご覧下さい。 テクニカルデータ 防水・防塵 ■ CADデータ(DXF/DWG)でご依頼いただくと5%割引、リピート注文品は更に5%割引致します。 樹脂ボックス 保護等級 : IP67 使用温度範囲 : −10℃~+60℃ 6 2 6 カバー締め付けトルク : 防水・防塵   0.2N・m~0.3N・m アルミ/ ステンレス ボックス 端子ボックス/ 1 防水コネクタ/ ケーブル グランド アルミ フレーム/ ■ テーパー付のシャープなデザインにIP67の防水機能を備えたケース ヒートシンク ケース です。 9 ■ 電池構造は単4×2、単4×3、単4×4、単3×2、単3×3、単3×4、 アルミサッシ 単3×6、電池無しの8タイプが選択可能です。 ケース ■ エラストマ(TPE)製サイドグリップは手に滑りにくく、耐ショッ 4 7 ク性機能があり、5色から選択できます。メタル ケース ■ 計測器・検査器・通信機・医療器等、様々なハンディタイプの機器 5 にご利用いただけます。フリーサイズ ケース/ フリーサイズ パネル ラックケース/ 8 3 サブラック 構成内容 棚板/ ラックパネル No. 名 称 個数 材 質 色 / 表面処理 1 上カバー 1 難燃性ABS樹脂(UL94V-0 主成分) オフホワイト・ブラック / シボ 電池ホルダー/ 2 下カバー 1 難燃性ABS樹脂(UL94V-0 主成分) オフホワイト・ブラック / シボ 電池ボックス 3 電池フタ 1 難燃性ABS樹脂(UL94V-0 主成分) オフホワイト・ブラック / シボ 4 ガスケット 1 シリコンゴム N・F2・F3・M4タイプ:ブラック アクセサリー 5 Oリング 1 シリコンゴム M2・M6タイプ:ブルー、F4・M3タイプ:ライトグレー /機構部品 6 サイドグリップ 2 エラストマ ブラック・ライトグレー・ネイビーブルー・レッド・イエロー 7 落下防止ビス(ナベM2.5×6) 1 ステンレス SUS304 無処理 カスタム製品 8 取付ビス(ナベM2.5×10) 6 ステンレス SUS304 無処理 9 電池端子 1set 真ちゅう ニッケルメッキ 技術資料/ ■ 電池構造無しタイプにはNo.3、5、7、9の部品がございません。 各種ご案内 1 -9 01 プラスチック.indd 9 18/10/31 14:17
Page11

タカチ総合カタログ2018ー19年度版 23 表 2018年 11月 8日 木曜日 8:41:53 AM CMBYleyaalgclonekwnta オプション部品(別売) プ ラ ス チ 基板取付タッピングビス タッピングスペーサー ケーブルグランド 壁付マグネット ッ EM-2.3 TPSシリーズ P5−67~75 NMGシリーズ ク P1−124 P1−123 P13−25 ケー 電池構造 ス 記号 N F2 F3 F4 M2 M3 M4 M6電池構造 無 単4×2本 単4×3本 単4×4本 単3×2本 単3×3本 単3×4本 単3×6本 構造 型番目次/ Photo INDEX 色仕様 ■ 実物と写真では多少色が異なります。色確認の為サンプルが必要な場合は営業部までお問い合わせ下さい。 プラスチック ケース 記号 BB ブラック / ブラック BL ブラック / ライトグレー BN ブラック/ ネイビーブルー BR ブラック / レッド BY ブラック / イエロー キャリング ケース 色 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ 記号 WB オフホワイト / ブラック WL オフホワイト / ライトグレー WN オフホワイト / ネイビーブルー WR オフホワイト / レッド WY オフホワイト / イエロー ステンレスボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド 色 アルミ フレーム/ ヒートシンク ケース アルミサッシ 型番・寸法・標準価格 ■ WHシリーズをご注文の際は型番末尾□□に色記号をつけて下さい。 ケース 型 番 W H D 電池構造 自重(g) 標準価格 WH125-20-N -□□ 79 20 126 無 101.0 960 メタル D WH125-20-F2 -□□ 79 20 126 単4×2 102.0 1,240 ケース WH125-20-F3 -□□ 79 20 126 単4×3 109.0 1,310 フリーサイズ WH125-28-N -□□ 79 28 126 無 119.0 1,030 ケース/ フリーサイズ H WH125-28-F2 -□□ 79 28 126 単4×2 121.0 1,320 パネル WH125-28-F3 -□□ 79 28 126 単4×3 127.0 1,380 W WH145-20-N -□□ 88 20 146 無 125.5 980 ラックケース/サブラック WH145-20-F4 -□□ 88 20 146 単4×4 129.5 1,270 WH145-25-N -□□ 88 25 146 無 137.5 1,030 棚板/ WH145-25-M2 -□□ 88 25 146 単3×2 161.5 1,270 ラックパネル WH145-25-M3 -□□ 88 25 146 単3×3 159.5 1,310 WH145-33-N -□□ 88 33 146 無 162.0 1,110 電池ホルダー/ WH145-33-M2 -□□ 88 33 146 単3×2 180.5 1,350 電池ボックス WH145-33-M3 -□□ 88 33 146 単3×3 181.5 1,380 WH170-25-N -□□ 95 25 171 無 169.0 1,310 アクセサリー WH170-25-M4 -□□ 95 25 171 単3×4 195.0 1,720 /機構部品 WH170-33-N -□□ 95 33 171 無 191.0 1,440 WH170-33-M4 -□□ 95 33 171 単3×4 220.0 1,880 カスタム製品 NEW WH190-25-N -□□ 126 25 191 無 226.0 1,720 NEW WH190-25-M6 -□□ 126 25 191 単3×6 276.0 2,220 NEW WH190-33-N -□□ 126 33 191 無 252.0 1,880 技術資料/各種ご案内 NEW WH190-33-M6 -□□ 126 33 191 単3×6 307.0 2,370 1 -10 01 プラスチック.indd 10 18/10/31 14:17
Page12

タカチ総合カタログ2018ー19年度版 23 裏 2018年 11月 8日 木曜日 8:41:53 AM CMBYleyaalglconkewnta 外観寸法図 ▪ 下記図面は代表共通図です。各製品の詳細図はホームページよりCAD・PDF図をダウンロードしてご確認下さい。 WH125-20-N / WH125-28-N WH145-20-N / WH145-25-N / WH145-33-N プ WH170-25-N / WH170-33-N / WH190-25-N / WH190-33-N ラ ス チ ッ ク ケ 銘板用段落ち ー A-A ス A c c 型番目次/ Photo 段落ち深さ1mm INDEX プラスチック ケース A キャリング ケース a d W H 防水・防塵 樹脂ボックス 上カバー内視図 下カバー内視図 防水・防塵 アルミ/ g ステンレス i ボックス e M2.3タッピング用ボス k 端子ボックス/ M2.3タッピング用ボス 防水コネクタ/ ケーブル グランド アルミ フレーム/ ヒートシンク ケース アルミサッシ ケース メタル ケース フリーサイズ ケース/ フリーサイズ パネル 赤色部分 ラックケース/ 青線部分 サイドグリップ サブラック ガスケット 型 番 W H D a b c d e f g h i j k l 棚板/ ラックパネル WH125-20-N-□□ 79 20 126 58.8 105.8 4 13 39 107 60 112.6 61.6 115.8 39 108 WH125-28-N-□□ 79 28 126 58.8 105.8 4 21 39 107 60 112.6 61.1 115.8 39 108 WH145-20-N-□□ 88 20 146 65.8 123.8 5 13 45 125.2 68.3 132.3 69.6 135.2 45 127.6 電池ホルダー/ 電池ボックス WH145-25-N-□□ 88 25 146 65.8 123.8 5 18 45 125.2 68.3 132.3 69.3 135.2 45 127.2 WH145-33-N-□□ 88 33 146 65.8 123.8 5 26 45 125.2 68.3 132.3 68.7 135.2 45 126.7 アクセサリー WH170-25-N-□□ 95 25 171 69.6 145.6 5 18 51 150 74.4 156 77.3 159.8 50.6 152 /機構部品 WH170-33-N-□□ 95 33 171 69.6 145.6 5 26 51 150 74.4 156 76.7 159.8 50.3 151 WH190-25-N-□□ 126 25 191 96 161 5 18 81 170.3 105.4 176.4 107.6 180.2 80.2 172.3 カスタム製品 WH190-33-N-□□ 126 33 191 96 161 5 26 81 170.3 105.4 176.4 107.1 180.3 79.6 171.8 技術資料/ 各種ご案内 1 -11 01 プラスチック.indd 11 18/10/31 14:17 f b h D l j
Page13

タカチ総合カタログ2018ー19年度版 24 表 2018年 11月 8日 木曜日 8:41:53 AM CMBYelyaalgclonekwnta WH125-20-F2 / WH125-20-F3 / WH125-28-F2 / WH125-28-F3 WH145-20-F4 / WH145-25-M2 / WH145-25-M3 / WH145-33-M2 / WH145-33-M3 WH170-25-M4 / WH170-33-M4 / WH190-25-M6 / WH190-33-M6 プ ラ ス チ 銘板用段落ち ッ A-A ク A ケ ー ス c c 段落ち深さ1mm 型番目次/ Photo INDEX A a d プラスチックケース W H キャリング ケース 上カバー内視図 下カバー内視図 i 防水・防塵 樹脂ボックス g k M2.3タッピング用ボス e 防水・防塵 M2.3タッピング用ボス アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミ フレーム/ ヒートシンク ケース アルミサッシ ケース メタル ケース 青線部分 赤色部分 ガスケット フリーサイズサイドグリップ ケース/ フリーサイズ パネル 型 番 W H D a b c d e f g h i j k l ラックケース/ WH125-20- F2-□□ 79 20 126 58.8 105.8 4 13 39 104 60 107 61.6 60.4 39 56.7 サブラック WH125-20- F3-□□ 79 20 126 58.8 105.8 4 13 39 104 60 107 61.6 49.9 39 46.2 WH125-28- F2-□□ 79 28 126 58.8 105.8 4 21 39 104 60 107 61.1 60.4 39 56.4 棚板/ WH125-28- F3-□□ 79 28 126 58.8 105.8 4 21 39 104 60 107 61.1 49.9 39 46.0 ラックパネル WH145-20- F4-□□ 88 20 146 65.8 123.8 5 13 45 120 68.3 124.1 69.6 51.7 45 47.8 WH145-25-M2-□□ 88 25 146 65.8 123.8 5 18 45 120 68.3 124.1 69.3 66.6 45 62.6 電池ホルダー/ WH145-25-M3-□□ 88 25 146 65.8 123.8 5 18 45 120 68.3 124.1 69.3 51.6 45 47.6 電池ボックス WH145-33-M2-□□ 88 33 146 65.8 123.8 5 26 45 120 68.3 124.1 68.7 66.6 45 62.3 WH145-33-M3-□□ 88 33 146 65.8 123.8 5 26 45 120 68.3 124.1 68.7 51.6 45 47.3 アクセサリー /機構部品 WH170-25-M4-□□ 95 25 171 69.6 145.6 5 18 51 147.6 74.4 150.4 77.3 71.3 50.6 67.4 WH170-33-M4-□□ 95 33 171 69.6 145.6 5 26 51 147.6 74.4 150.4 76.7 71.3 50,3 67.2 WH190-25-M6-□□ 126 25 191 96 161 5 18 81 167.3 105.4 170.3 107.6 89.2 80.2 85.2 カスタム製品 WH190-33-M6-□□ 126 33 191 96 161 5 26 81 167.3 105.4 170.3 107.1 89.1 79.6 84.9 技術資料/ 各種ご案内 1 -12 01 プラスチック.indd 12 18/10/31 14:17 f b h D l j
Page14

タカチ総合カタログ2018ー19年度版 24 裏 2018年 11月 8日 木曜日 8:41:53 AM BYMCelyaalglconekwnta LCT・LCS・LC・LCE SERIES 製品使用例 産業用測定器・無線通信機・医療機器に最適なハンドヘルドプラスチックケース。 金属皮膜厚測定器 プ シリコンカバー付のLCS、耐衝撃カバー付のLCT、シリコンカバー無しのLC、電磁シールド型のLCE、計4シリーズ ラ 写真提供 NOVOTEST(ウクライナ) ス が選択可能。全9サイズ、電池構造8タイプの豊富なラインナップです。 チ ッ ク ケ 耐衝撃シリコンカバー付 LCTケース ︲5色選択可能 ー ス Orange Green Navy Blue Dark Gray Light Gray 型番目次/ Photo INDEX プラスチック ケース スタンダードシリコンカバー付 LCSシリーズ ︲7色選択可能 キャリング Red Yellow Green Blue Navy Blue Dark Gray Light Gray 太陽光パネル故障検出チェッカー 写真提供 株式会社アイテス様ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミ フレーム/ ヒートシンク ケース アルミサッシ カスタマイズ ︲CUSTOMIZE ケース メタル ケース フリーサイズ 太陽電池断線検出器 ケース/ フリーサイズ 写真提供 新栄電子計測器株式会社様 パネル ラックケース/ サブラック 棚板/ ラックパネル ケース追加工 シリコンカバー追加工 オリジナル色・オリジナル形状シリコンカバー製作 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 表面シート製作・インクジェット印刷 1 -₁3 1 -₁4 タカチ総合2018_1章【校了】.indd 10 2018/11/01 12:46
Page15

タカチ総合カタログ2018ー19年度版 25 表 2018年 11月 8日 木曜日 8:41:53 AM BYMCelyaalglconekwnta LCT・LCS・LC・LCE SERIES 製品使用例 産業用測定器・無線通信機・医療機器に最適なハンドヘルドプラスチックケース。 金属皮膜厚測定器 プ シリコンカバー付のLCS、耐衝撃カバー付のLCT、シリコンカバー無しのLC、電磁シールド型のLCE、計4シリーズ ラ 写真提供 NOVOTEST(ウクライナ) ス が選択可能。全9サイズ、電池構造8タイプの豊富なラインナップです。 チ ッ ク ケ 耐衝撃シリコンカバー付 LCTケース ︲5色選択可能 ー ス Orange Green Navy Blue Dark Gray Light Gray 型番目次/ Photo INDEX プラスチック ケース スタンダードシリコンカバー付 LCSシリーズ ︲7色選択可能 キャリング Red Yellow Green Blue Navy Blue Dark Gray Light Gray 太陽光パネル故障検出チェッカー 写真提供 株式会社アイテス様ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミ フレーム/ ヒートシンク ケース アルミサッシ カスタマイズ ︲CUSTOMIZE ケース メタル ケース フリーサイズ 太陽電池断線検出器 ケース/ フリーサイズ 写真提供 新栄電子計測器株式会社様 パネル ラックケース/ サブラック 棚板/ ラックパネル ケース追加工 シリコンカバー追加工 オリジナル色・オリジナル形状シリコンカバー製作 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 表面シート製作・インクジェット印刷 1 -₁3 1 -₁4 タカチ総合2018_1章【校了】.indd 10 2018/11/01 12:46
Page16

タカチ総合カタログ2018ー19年度版 25 裏 2018年 11月 8日 木曜日 8:41:53 AM YBMCelyaalglconkewnta 圧力計測 表示・設定器 EMF(電磁場)検出器 超音波壁厚/塗膜厚 測定器 写真提供 DEMEQ SRL( アルゼンチン) 写真提供 長野計器株式会社様 写真提供 CenTex Paranormal ( アメリカ) プ プ ラ ラ ス ス チ チ ッ ッ ク ク ケ ケ ー ー ス ス 配電網変圧器用試験装置 ネットワーク同期型 部分放電検出器 写真提供 ndb Technologies Inc.( カナダ) 写真提供 ndb Technologies Inc.( カナダ) 多汗症治療器 写真提供 MeReBiT s.r.o.( チェコ) 型番目次/ 型番目次/ Photo Photo INDEX INDEX プラスチック プラスチック ケース ケース キャリング キャリング ケース ケース 防水・防塵 防水・防塵 樹脂ボックス 樹脂ボックス 防水・防塵 放射線検出器 小型サーベイメータ(放射線測定器) 防水・防塵アルミ/ アルミ/ ステンレス 無線環境チェッカー 衛星放送対応信号発生器 ステンレス ボックス 写真提供 ひさき設計株式会社様 写真提供 株式会社テクノエーピー様 ボックスRFスコープ 写真提供 マスプロ電工株式会社様 端子ボックス/ 端子ボックス/ 防水コネクタ/ 写真提供 株式会社アローセブン様 防水コネクタ/ ケーブル ケーブル グランド グランド アルミ アルミ フレーム/ フレーム/ ヒートシンク ヒートシンク ケース ケース アルミサッシ アルミサッシ ケース ケース メタル メタル ケース ケース フリーサイズ フリーサイズ ケース/ ケース/ フリーサイズ フリーサイズ パネル パネル ワイヤレス電圧プローブ ポータブル風向風速計 ラックケース/ ラックケース/ サブラック 写真提供 Enertronic(s スイス) 写真提供 株式会社フィールドプロ様 サブラック オンボードプログラマ コードデバッガー 棚板/ 棚板/ ラックパネル 写真提供 株式会社北斗電子様 写真提供 ビットラン株式会社様 ラックパネル 電池ホルダー/ 電池ホルダー/ 電池ボックス 電池ボックス アクセサリー アクセサリー /機構部品 /機構部品 カスタム製品 カスタム製品 技術資料/ 技術資料/ 各種ご案内 各種ご案内 1 -₁₅ 1 -₁₆ タカチ総合2018_1章【校了】.indd 12 2018/11/01 12:46
Page17

タカチ総合カタログ2018ー19年度版 26 表 2018年 11月 8日 木曜日 8:41:53 AM YBMCelyaalglconkewnta 圧力計測 表示・設定器 EMF(電磁場)検出器 超音波壁厚/塗膜厚 測定器 写真提供 DEMEQ SRL( アルゼンチン) 写真提供 長野計器株式会社様 写真提供 CenTex Paranormal ( アメリカ) プ プ ラ ラ ス ス チ チ ッ ッ ク ク ケ ケ ー ー ス ス 配電網変圧器用試験装置 ネットワーク同期型 部分放電検出器 写真提供 ndb Technologies Inc.( カナダ) 写真提供 ndb Technologies Inc.( カナダ) 多汗症治療器 写真提供 MeReBiT s.r.o.( チェコ) 型番目次/ 型番目次/ Photo Photo INDEX INDEX プラスチック プラスチック ケース ケース キャリング キャリング ケース ケース 防水・防塵 防水・防塵 樹脂ボックス 樹脂ボックス 防水・防塵 放射線検出器 小型サーベイメータ(放射線測定器) 防水・防塵アルミ/ アルミ/ ステンレス 無線環境チェッカー 衛星放送対応信号発生器 ステンレス ボックス 写真提供 ひさき設計株式会社様 写真提供 株式会社テクノエーピー様 ボックスRFスコープ 写真提供 マスプロ電工株式会社様 端子ボックス/ 端子ボックス/ 防水コネクタ/ 写真提供 株式会社アローセブン様 防水コネクタ/ ケーブル ケーブル グランド グランド アルミ アルミ フレーム/ フレーム/ ヒートシンク ヒートシンク ケース ケース アルミサッシ アルミサッシ ケース ケース メタル メタル ケース ケース フリーサイズ フリーサイズ ケース/ ケース/ フリーサイズ フリーサイズ パネル パネル ワイヤレス電圧プローブ ポータブル風向風速計 ラックケース/ ラックケース/ サブラック 写真提供 Enertronic(s スイス) 写真提供 株式会社フィールドプロ様 サブラック オンボードプログラマ コードデバッガー 棚板/ 棚板/ ラックパネル 写真提供 株式会社北斗電子様 写真提供 ビットラン株式会社様 ラックパネル 電池ホルダー/ 電池ホルダー/ 電池ボックス 電池ボックス アクセサリー アクセサリー /機構部品 /機構部品 カスタム製品 カスタム製品 技術資料/ 技術資料/ 各種ご案内 各種ご案内 1 -₁₅ 1 -₁₆ タカチ総合2018_1章【校了】.indd 12 2018/11/01 12:46
Page18

タカチ総合カタログ2018ー19年度版 26 裏 2018年 11月 8日 木曜日 8:41:53 AM MYCBleyaalgclonkewnta LCT SERIES 耐衝撃シリコンカバー付プラスチックケース プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo INDEX ■ カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはP14−1~51をご覧下さい。 テクニカルデータ プラスチック ■ CADデータ(DXF/DWG)でご依頼いただくと5%割引、リピート注文品は更に5%割引致します。 ケース 使用温度範囲:−10℃~+60℃ ■ 耐衝撃デザインのシリコンカバー付ハンドタイプケースです。落下などの衝撃から機器を保護します。 キャリング ケース ■ 電池構造は単3電池×2本、単3電池×3本、単3電池×4本、単4電池×2本、単4電池×3本、単4電池×4本、単4電池×6本、006P(9V)電池× 1本、電池無しの9種類です。⊕、⊖の電池マーク付きになっています。 防水・防塵 ■ 計測器・検査器・通信機・医療機器など様々なハンディタイプの機器にご利用いただけます。 樹脂ボックス 電池構造あり 電池構造無 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミ フレーム/ ヒートシンク ケース アルミサッシ ケース 7 1 6 2 4 5 3 7 1 2 4 3 メタル ケース 構成内容 No. 名 称 個 数 材 質 色 /表面処理 フリーサイズ ケース/ 1 上カバー 1 難燃性ABS樹脂(UL94V-0 主成分) オフホワイト・ダークグレー / シボ フリーサイズ パネル 2 下カバー 1 難燃性ABS樹脂(UL94V-0 主成分) オフホワイト・ダークグレー / シボ 3 パネル 1 難燃性ABS樹脂(UL94V-0 主成分) オフホワイト・ダークグレー / シボ ラックケース/ サブラック 4 取付ビス(タッピングM2.6) 4 鉄 ニッケルメッキ・三価黒クロメート 5 電池蓋 1 難燃性ABS樹脂(UL94V-0 主成分) オフホワイト・ダークグレー / シボ 6 電池端子 / 電池スナップ 1set 真ちゅう / 真ちゅう・塩ビ ニッケルメッキ 棚板/ ラックパネル 7 シリコンカバー 1 シリコンゴム オレンジ・グリーン・ネイビーブルー・ダークグレー・ライトグレー 電池ホルダー/ オプション部品(別売) 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 タッピングスペーサー 基板取付タッピングビス ヘクサロビュラビス キーリング ストラップ TPSシリーズ P1−123 EM-2.3 P1−124 MRシリーズ P1−124 CR-20 P1−125 STPシリーズ P1−125 1 -17 01 プラスチック.indd 17 18/10/31 14:18
Page19

タカチ総合カタログ2018ー19年度版 27 表 2018年 11月 8日 木曜日 8:41:53 AM BYMCelyaalgclonekwnta ケース電池構造は9種類です。 記号 N F2 F3 F4 F6 M2 M3 M4 9V電池構造 無 単4×2本 単4×3本 単4×4本 単4×6本 単3×2本 単3×3本 単3×4本 006P×1 プ ラ 構造 ス チ ッ ク ケ ー 色仕様 ■ シリコンカバーは実物と写真では多少色が異なります。色の確認の為、サンプルが必要な場合は営業部までお問い合わせ下さい。 ス 記号 DO ダークグレー / オレンジ DG ダークグレー / グリーン DN ダークグレー / ネイビーブルー DD ダークグレー / ダークグレー DL ダークグレー / ライトグレー 色 型番目次/ 記号 WO オフホワイト / オレンジ WG オフホワイト / グリーン WN オフホワイト / ネイビーブルー WD オフホワイト / ダークグレー WL オフホワイト / ライトグレー Photo INDEX プラスチック ケース 色 キャリング ケース 防水・防塵 樹脂ボックス 型番・寸法・標準価格 ■ LCTシリーズをご注文の際は型番末尾 □□ に色記号をつけて下さい。 防水・防塵 型 番 W H D 電池構造 自重(g) 標準価格 アルミ/ ステンレス LCT115 - N -□□ 76(69) 28(19.5) 121.9(115) 無 123.5 ▲ 790 ボックス LCT115 - F2 -□□ 76(69) 28(19.5) 121.9(115) 単4×2 128 ▲ 940 端子ボックス/ LCT115 - F3 -□□ 76(69) 28(19.5) 121.9(115) 単4×3 130 ▲ 950 防水コネクタ/ケーブル LCT115H - N -□□ 76(69) 36.5(28) 121.9(115) 無 141 ▲ 860 グランド LCT115H - F2 -□□ 76(69) 36.5(28) 121.9(115) 単4×2 145.5 ▲ 980 アルミ フレーム/ LCT115H - F3 -□□ 76(69) 36.5(28) 121.9(115) 単4×3 147 ▲ 980 ヒートシンク ケース LCT115H - M2 -□□ 76(69) 36.5(28) 121.9(115) 単3×2 149.5 ▲1,010 LCT115H - 9V -□□ 76(69) 36.5(28) 121.9(115) 006P×1 149 ▲1,040 アルミサッシ LCT135 - N -□□ 85(76) 40(27) 143.9(135) 無 210.5 ▲1,140 ケース LCT135 - F4 -□□ 85(76) 40(27) 143.9(135) 単4×4 225.5 ▲1,310 LCT135 - M2 -□□ 85(76) 40(27) 143.9(135) 単3×2 223.5 ▲1,270 メタル LCT135 - M3 -□□ 85(76) 40(27) 143.9(135) 単3×3 229 ▲1,320 ケース LCT135 - 9V -□□ 85(76) 40(27) 143.9(135) 006P×1 227 ▲1,310 フリーサイズ LCT135H - N -□□ 85(76) 48(35) 143.9(135) 無 231.5  1,230 ケース/ フリーサイズ LCT135H - F4 -□□ 85(76) 48(35) 143.9(135) 単4×4 246  1,400 パネル LCT135H - M2 -□□ 85(76) 48(35) 143.9(135) 単3×2 245  1,380 LCT135H - M3 -□□ 85(76) 48(35) 143.9(135) 単3×3 250  1,430 ラックケース/サブラック LCT135H - 9V -□□ 85(76) 48(35) 143.9(135) 006P×1 247.5  1,400 LCT145S - N -□□ 105(96) 33(20) 153.9(145) 無 239.1  1,350 棚板/ LCT145S - F6 -□□ 105(96) 33(20) 153.9(145) 単4×6 259.1  1,600 ラックパネル LCT145 - N -□□ 105(96) 40(27) 153.9(145) 無 258.5  1,450 LCT145 - F6 -□□ 105(96) 40(27) 153.9(145) 単4×6 278.5  1,690 電池ホルダー/ LCT145 - M2 -□□ 105(96) 40(27) 153.9(145) 単3×2 272.5  1,610 電池ボックス LCT145 - M4 -□□ 105(96) 40(27) 153.9(145) 単3×4 279.5  1,650 LCT145H - N -□□ 105(96) 48(35) 153.9(145) 無 282  1,560 アクセサリー LCT145H - F6 -□□ 105(96) 48(35) 153.9(145) 単4×6 302.5  1,780 /機構部品 LCT145H - M2 -□□ 105(96) 48(35) 153.9(145) 単3×2 296  1,680 LCT145H - M4 -□□ 105(96) 48(35) 153.9(145) 単3×4 303  1,740 カスタム製品 LCT165 - N -□□ 89(80) 40(27) 173.9(165) 無 263.5 ▲1,590 LCT165 - M4 -□□ 89(80) 40(27) 173.9(165) 単3×4 283 ▲1,740 LCT165H - N -□□ 89(80) 48(35) 173.9(165) 無 286 ▲1,700 技術資料/各種ご案内 LCT165H - M4 -□□ 89(80) 48(35) 173.9(165) 単3×4 305 ▲1,860 ■ ( )内数値はプラスチックケースの寸法です。 ▲は値上げした製品です。 1 -18 01 プラスチック.indd 18 18/10/31 14:18
Page20

タカチ総合カタログ2018ー19年度版 27 裏 2018年 11月 8日 木曜日 8:41:53 AM CMBYleyaalgclonekwnta 外観寸法図 ■ 下記図面は代表共通図です。各製品の詳細図はホームページよりCAD・PDF図をダウンロードしてご確認下さい。 ■ プラスチックケースの寸法はP1−29~32をご覧下さい。 プ ラ ス チ c ッ ク W ケ a e f ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ 型 番 W H D a b c d e f g ステンレス ボックス LCT115 - N -□□ 76 28 121.9 55.5 101.5 48.3 12 24 72 117.8 端子ボックス/ LCT115 - F2 -□□ 76 28 121.9 55.5 101.5 48.3 12 24 72 117.8 防水コネクタ/ ケーブル LCT115 - F3 -□□ 76 28 121.9 55.5 101.5 48.3 12 24 72 117.8 グランド LCT115H - N -□□ 76 36.5 121.9 55.5 101.5 48.3 20.5 32.5 72 117.8 アルミ LCT115H - F2 -□□ 76 36.5 121.9 55.5 101.5 48.3 20.5 32.5 72 117.8 フレーム/ ヒートシンク LCT115H - F3 -□□ 76 36.5 121.9 55.5 101.5 48.3 20.5 32.5 72 117.8 ケース LCT115H - M2 -□□ 76 36.5 121.9 55.5 101.5 48.3 20.5 32.5 72 117.8 アルミサッシ LCT115H - 9V -□□ 76 36.5 121.9 55.5 101.5 48.3 20.5 32.5 72 117.8 ケース LCT135 - N -□□ 85 40 143.9 59.5 118.5 55 19 34 81 139.7 LCT135 - F4 -□□ 85 40 143.9 59.5 118.5 55 19 34 81 139.7 メタル LCT135 - M2 -□□ 85 40 143.9 59.5 118.5 55 19 34 81 139.7 ケース LCT135 - M3 -□□ 85 40 143.9 59.5 118.5 55 19 34 81 139.7 LCT135 - 9V -□□ 85 40 143.9 59.5 118.5 55 19 34 81 139.7 フリーサイズ ケース/ LCT135H - N -□□ 85 48 143.9 59.5 118.5 55 27 42 81 139.6 フリーサイズ パネル LCT135H - F4 -□□ 85 48 143.9 59.5 118.5 55 27 42 81 139.6 LCT135H - M2 -□□ 85 48 143.9 59.5 118.5 55 27 42 81 139.6 ラックケース/ サブラック LCT135H - M3 -□□ 85 48 143.9 59.5 118.5 55 27 42 81 139.6 LCT135H - 9V -□□ 85 48 143.9 59.5 118.5 55 27 42 81 139.6 LCT145S - N -□□ 105 33 153.9 76.5 125.5 71 12 27 101 149.9 棚板/ ラックパネル LCT145S - F6 -□□ 105 33 153.9 76.5 125.5 71 12 27 101 149.9 LCT145 - N -□□ 105 40 153.9 76.5 125.5 71 19 34 101 149.7 LCT145 - F6 -□□ 105 40 153.9 76.5 125.5 71 19 34 101 149.7 電池ホルダー/ 電池ボックス LCT145 - M2 -□□ 105 40 153.9 76.5 125.5 71 19 34 101 149.7 LCT145 - M4 -□□ 105 40 153.9 76.5 125.5 71 19 34 101 149.7 アクセサリー LCT145H - N -□□ 105 48 153.9 76.5 125.5 71 27 42 101 149.7 /機構部品 LCT145H - F6 -□□ 105 48 153.9 76.5 125.5 71 27 42 101 149.7 LCT145H - M2 -□□ 105 48 153.9 76.5 125.5 71 27 42 101 149.7 カスタム製品 LCT145H - M4 -□□ 105 48 153.9 76.5 125.5 71 27 42 101 149.7 LCT165 - N -□□ 89 40 173.9 63.5 148.5 59 19 34 85 169.7 LCT165 - M4 -□□ 89 40 173.9 63.5 148.5 59 19 34 85 169.7 技術資料/ 各種ご案内 LCT165H - N -□□ 89 48 173.9 63.5 148.5 59 27 42 85 169.6 LCT165H - M4 -□□ 89 48 173.9 63.5 148.5 59 27 42 85 169.6 1 -19 01 プラスチック.indd 19 18/10/31 14:18 H b d D g
