タカチ電機工業 コーナーガード付アルミケース EXPシリーズ

製品カタログ

デザインと耐衝撃性に優れたアルミ押出材ケース。全67サイズ

コーナー部がシリコンゴム製のガード付で、デザインと耐衝撃性に優れたアルミケース。
標準タイプのEXPシリーズとEMCシールドタイプのEXPEシリーズが選択可能。
全67サイズ、色仕様16タイプの豊富なラインナップを用意。

測定器、検査装置、コントローラー、データロガーなどにご利用頂けます。

EXPシリーズと同じ構造で、1mm単位で奥行サイズが指定可能なフリーサイズケースEXPSシリーズもございます。

関連メディア

このカタログについて

ドキュメント名 タカチ電機工業 コーナーガード付アルミケース EXPシリーズ
ドキュメント種別 製品カタログ
ファイルサイズ 4.1Mb
関連製品
登録カテゴリ
取り扱い企業 株式会社タカチ電機工業 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

IP67防水 傾斜デザイン プラスチックケース WSCシリーズ
製品カタログ

株式会社タカチ電機工業

IP65 アルミ押出材防水ケース EXW・EXWFシリーズ
製品カタログ

株式会社タカチ電機工業

このカタログの内容

Page1

EX SERIES 多機能アルミケースシリーズ EXシリーズはアルミ押出材の本体カバー/ベースを共通として、コーナーガード付・EMCシールド・IP65防水・ヒート ア シンク・スタンダードの5タイプが選択可能です。 ル ミ 全39サイズのラインナップから様々な用途にご利用頂けます。 フ レ ー コーナーガード付 アルミパネルタイプ EMCシールドタイプ ム / EXPシリーズ P6−3~4 EXPEシリーズ P6−5~6 ヒ ー ト シ ン ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース コーナーガード付 IP65防水タイプ ヒートシンクタイプ 防水・防塵 樹脂ボックス EXWシリーズ P6−7~8 EXHシリーズ P6−53~54 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミ フレーム/ ヒートシンク ケース アルミサッシ ケース メタル ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース/ サブラック スタンダードタイプ 1mm単位で奥行き寸法指定可能 -フリーサイズケース EXシリーズ P6−9~10 EX□Sシリーズ P9−1~18 棚板/ ラックパネル 電池ボックス/ ホルダー アクセサリー /シールド/ 熱対策部品 機構材 カスタム製品 技術資料/ 各種ご案内 6 -1 06 アルミフレーム.indd 1 16/09/23 14:09
Page2

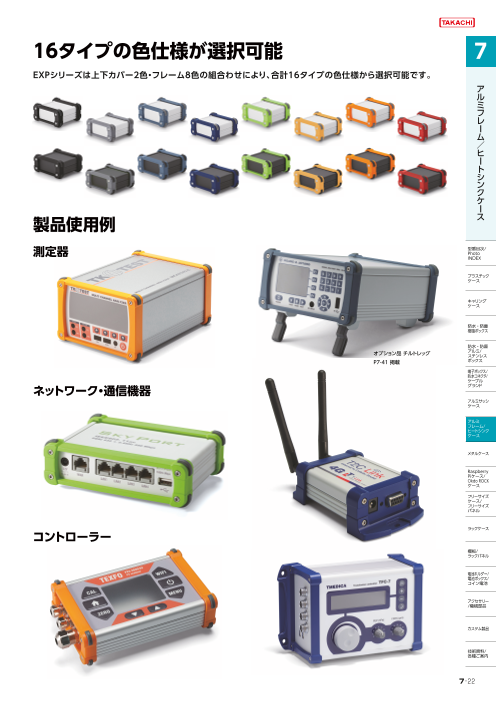

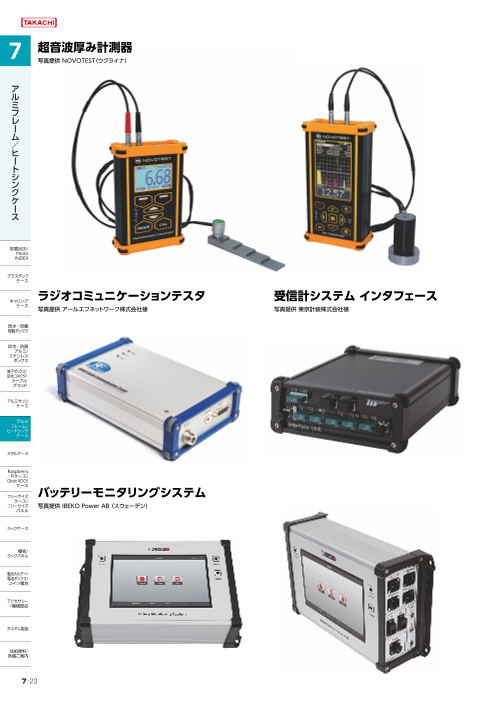

16タイプの色仕様が選択可能 EXPシリーズは上下カバー2色・フレーム8色の組合わせにより、合計16タイプの色仕様が選択可能です。 ア ル ミ フ レ ー ム / ヒ ー ト シ ン ク ケ ー 製品使用例 ス 測定器 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミ フレーム/ ヒートシンク ネットワーク・通信機器 産業用ファンレスPC ケース アルミサッシ ケース メタル ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース/ サブラック 棚板/ ラックパネル 電池ボックス/ コントローラー デジタルオーディオアンプ ホルダー アクセサリー /シールド/ 熱対策部品 機構材 カスタム製品 技術資料/ 各種ご案内 6 -2 06 アルミフレーム.indd 2 16/09/23 14:09
Page3

EXP SERIES コーナーガード付アルミケース アルミパネルタイプ ア ル ミ フ レ ー ム / ヒ ー ト シ ン ク ケ ー ス 型番目次/ Photo INDEX ■ カスタム製品(穴加工・インクジェット印刷・シルク印刷・表面シート製作)についてはP15−1〜39をご覧下さい。 プラスチック ケース ■ CADデータ(DXF/DWG)でご依頼いただくと1000円割引、リピート注文品は5%割引致します。 ■ コーナー部がシリコンゴム製ガード付で、デザインと耐衝撃性に優れたアルミ押出材ケースです。 キャリング ケース ■ 全39サイズで、上下カバー2色・フレーム8色の組合わせにより、合計16タイプの色仕様から選択可能です。 ■ お客様のご指定サイズで製作できるフリーサイズケースはP9−1〜4のEXPSシリーズをご覧下さい。 防水・防塵 樹脂ボックス 構成内容 防水・防塵 No. 名 称 個 数 材  質 色 / 表面処理 アルミ/ ステンレス 1 パネル       2 アルミ板 A1100 t=1.5  シルバーアルマイト・ブラックアルマイト              ボックス 2 上カバー      1 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト              端子ボックス/ 防水コネクタ/ 3 下カバー      1 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト              ケーブル グランド 4 フレーム      2 PC+ABS樹脂(UL94V-0) 塗装無:ブラック・グレー                     アルミ 塗装付:インディゴ・ネイビー・ライム・イエロー・オレンジ・レッド フレーム/ ヒートシンク 5 コーナーガード   8 シリコンゴム       ダークグレー・ブラック                      ケース 6 取付ビス(六角穴付) 8 ステンレス        無処理                              アルミサッシ ケース 色仕様 (下記16タイプからご選択頂けます。) ※フレームのブラック・グレーは樹脂材料色、その他の色は表面塗装で着色をしております。 記号
Page4

■ 詳細寸法図はP6−11、13〜15をご覧下さい。 6 5 4 1 2 D アル ミ フ レ ー ム / ヒ ー ト W シン 3 クケ ー ス 付属ビス EXP 7-□、 9-□:M2.5×8六角穴付ボルト×8本 EXP12-□、15-□:M3×10六角穴付ボルト×8本 六角レンチ 型番目次/ Photo INDEX 型番・寸法・標準価格 ■ EXPシリーズをご注文の際は型番末尾□□に色記号を付けて下さい。 標準価格 型 番 W H D プラスチック SB・SG・BB・BG その他色仕様 ケース EXP 7- 3- 6□□ 69 34 60 1,560 1,920 EXP 7- 3- 9□□ 69 34 87 1,620 1,980 キャリングケース EXP 7- 3-11□□ 69 34 110 1,660 2,020 EXP 7- 4- 6□□ 69 44 60 1,660 2,050 防水・防塵 EXP 7- 4- 9□□ 69 44 87 1,710 2,100 樹脂ボックス EXP 7- 4-11□□ 69 44 110 1,790 2,170 EXP 7- 6- 6□□ 69 59 60 1,860 2,270 防水・防塵アルミ/ EXP 7- 6- 9□□ 69 59 87 1,950 2,340 ステンレスボックス EXP 7- 6-11□□ 69 59 110 2,180 2,570 端子ボックス/ EXP 9- 4- 7□□ 89 39 70 1,890 2,300 防水コネクタ/ケーブル EXP 9- 4-10□□ 89 39 100 1,960 2,380 グランド EXP 9- 4-13□□ 89 39 130 2,040 2,450 アルミ フレーム/ EXP 9- 5- 7□□ 89 49 70 1,960 2,450 ヒートシンク ケース EXP 9- 5-10□□ 89 49 100 2,070 2,560 EXP 9- 5-13□□ 89 49 130 2,160 2,630 アルミサッシ ケース EXP 9- 6- 7□□ 89 64 70 2,170 2,610 EXP 9- 6-10□□ 89 64 100 2,290 2,730 EXP 9- 6-13□□ 89 64 130 2,400 2,810 メタルケース EXP12- 4- 9□□ 116 41 90 2,120 2,860 EXP12- 4-13□□ 116 41 130 2,290 3,020 フリーサイズ ケース/ EXP12- 4-18□□ 116 41 176 2,500 3,200 フリーサイズ パネル EXP12- 6- 9□□ 116 56 90 2,270 2,990 EXP12- 6-13□□ 116 56 130 2,440 3,160 ラックケース/ サブラック EXP12- 6-18□□ 116 56 176 2,670 3,370 EXP12- 7- 9□□ 116 71 90 2,480 3,210 EXP12- 7-13□□ 116 71 130 2,690 3,410 棚板/ラックパネル EXP12- 7-18□□ 116 71 176 2,930 3,620 EXP15- 5-11□□ 151 46 110 2,620 3,540 電池ボックス/ EXP15- 5-15□□ 151 46 150 2,870 3,790 ホルダー EXP15- 5-20□□ 151 46 200 3,190 4,070 EXP15- 6-11□□ 151 61 110 2,840 3,780 アクセサリー/シールド/ EXP15- 6-15□□ 151 61 150 3,100 4,020 熱対策部品 EXP15- 6-20□□ 151 61 200 3,430 4,340 EXP15- 8-11□□ 151 81 110 3,260 4,090 機構材 EXP15- 8-15□□ 151 81 150 3,560 4,500 EXP15- 8-20□□ 151 81 200 3,940 4,840 カスタム製品 EXP15-10-11□□ 151 101 110 3,550 4,500 EXP15-10-15□□ 151 101 150 3,880 4,800 EXP15-10-20□□ 151 101 200 4,280 5,170 技術資料/ 各種ご案内 ■ お客様の指定サイズで製作できるフリーサイズケースはP9−1〜4のEXPSシリーズをご利用下さい。 6 -4 06 アルミフレーム.indd 4 16/09/23 14:09 H
Page5

EXPE SERIES コーナーガード付アルミケース EMCシールドタイプ ア ル ミ フ レ ー ム / ヒ ー ト シ ン ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース 7 4 1 2 ■ 上下カバー内部が無処理で、導電性ガスケットを使用 キャリング したEMCシールド効果のあるケースです。 ケース ■ コーナーがシリコンゴム製のガード付で、デザインと 耐衝撃性に優れています。 防水・防塵 樹脂ボックス ■ 全39サイズ、8タイプの色仕様から選択可能です。 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミ フレーム/ ヒートシンク 3 6 5 付属ビス ケース EXPE 7-□、 9-□:M2.5×8六角穴付ボルト×8本 EXPE12-□、15-□:M3×10六角穴付ボルト×8本 アルミサッシ ケース 構成内容 六角レンチ No. 名 称 個 数 材  質 色 / 表面処理 メタル 1 パネル       2 アルミ板 A1100 t=1.5  シルバーアルマイト / 裏面無処理                  ケース 2 上カバー      1 アルミ押出材 A6063S-T5 シルバー / 表面塗装-内面無処理                   3 下カバー      1 アルミ押出材 A6063S-T5 シルバー / 表面塗装-内面無処理                   フリーサイズ ケース/ フリーサイズ 4 フレーム      2 PC+ABS樹脂(UL94V-0) 塗装無:ブラック・グレー                     パネル 塗装付:インディゴ・ネイビー・ライム・イエロー・オレンジ・レッド 5 コーナーガード   8 シリコンゴム       ダークグレー・ブラック                      ラックケース/ サブラック 6 シールドガスケット 2 導電性繊維・TPE     メタリックグレー                         7 取付ビス(六角穴付) 8 ステンレス        無処理                              棚板/ ラックパネル 色仕様 (下記8タイプからご選択頂けます。) 電池ボックス/ ※フレームのブラック・グレーは樹脂材料色、その他の色は表面塗装で着色をしております。 ホルダー 記号
Page6

D ア ル ミ フ レ ■ 詳細寸法図はP6−11、13〜15をご覧下さい。 ー W ム/ ヒ ー ト 型番・寸法・標準価格 ■ EXPEシリーズをご注文の際は型番末尾□□に色記号を付けて下さい。 シ 標準価格 ン 型 番 W H D SB・SG その他色仕様 ク EXPE 7- 3- 6□□ 69 34 60 1,890 2,230 ケー EXPE 7- 3- 9□□ 69 34 87 2,020 2,360 ス EXPE 7- 3-11□□ 69 34 110 2,170 2,500 EXPE 7- 4- 6□□ 69 44 60 2,020 2,360 EXPE 7- 4- 9□□ 69 44 87 2,180 2,530 型番目次/ EXPE 7- 4-11□□ 69 44 110 2,350 2,680 Photo INDEX EXPE 7- 6- 6□□ 69 59 60 2,240 2,610 EXPE 7- 6- 9□□ 69 59 87 2,440 2,800 プラスチック EXPE 7- 6-11□□ 69 59 110 2,780 3,130 ケース EXPE 9- 4- 7□□ 89 39 70 2,280 2,640 EXPE 9- 4-10□□ 89 39 100 2,500 2,860 キャリング EXPE 9- 4-13□□ 89 39 130 2,680 3,030 ケース EXPE 9- 5- 7□□ 89 49 70 2,400 2,840 EXPE 9- 5-10□□ 89 49 100 2,630 3,070 防水・防塵樹脂ボックス EXPE 9- 5-13□□ 89 49 130 2,800 3,220 EXPE 9- 6- 7□□ 89 64 70 2,630 3,010 防水・防塵 アルミ/ EXPE 9- 6-10□□ 89 64 100 2,880 3,250 ステンレス ボックス EXPE 9- 6-13□□ 89 64 130 3,130 3,470 端子ボックス/ EXPE12- 4- 9□□ 116 41 90 2,640 3,300 防水コネクタ/ ケーブル EXPE12- 4-13□□ 116 41 130 2,970 3,610 グランド EXPE12- 4-18□□ 116 41 176 3,390 4,010 アルミ EXPE12- 6- 9□□ 116 56 90 2,760 3,420 フレーム/ヒートシンク EXPE12- 6-13□□ 116 56 130 3,100 3,750 ケース EXPE12- 6-18□□ 116 56 176 3,560 4,180 アルミサッシ EXPE12- 7- 9□□ 116 71 90 3,010 3,660 ケース EXPE12- 7-13□□ 116 71 130 3,390 4,010 EXPE12- 7-18□□ 116 71 176 3,870 4,460 メタル ケース EXPE15- 5-11□□ 151 46 110 3,160 4,010 EXPE15- 5-15□□ 151 46 150 3,600 4,410 フリーサイズ EXPE15- 5-20□□ 151 46 200 4,180 4,970 ケース/フリーサイズ EXPE15- 6-11□□ 151 61 110 3,420 4,250 パネル EXPE15- 6-15□□ 151 61 150 3,910 4,710 ラックケース/ EXPE15- 6-20□□ 151 61 200 4,510 5,270 サブラック EXPE15- 8-11□□ 151 81 110 3,810 4,630 EXPE15- 8-15□□ 151 81 150 4,450 5,220 棚板/ ラックパネル EXPE15- 8-20□□ 151 81 200 5,090 5,840 EXPE15-10-11□□ 151 101 110 4,250 5,040 電池ボックス/ EXPE15-10-15□□ 151 101 150 4,800 5,580 ホルダー EXPE15-10-20□□ 151 101 200 5,500 6,230 シールドガスケット取付方法 アクセサリー/シールド/ 熱対策部品 機構材 カスタム製品 技術資料/ 各種ご案内 ■ シールドガスケットは下カバー勘合溝に入れ込んで下さい。 ■ シールドガスケットは多少はみ出るように入れ込んで、 パネルの内側と接触させて下さい。 6 -6 06 アルミフレーム.indd 6 16/09/23 14:09 H
Page7

EXW SERIES コーナーガード付アルミケース IP65防水タイプ ア ル ミ フ レ ー ム / ヒ ー ト シ ン ク ケ ー ス 型番目次/ Photo INDEX ■ カスタム製品(穴加工・インクジェット印刷・シルク印刷・表面シート製作)についてはP15−1〜39をご覧下さい。 プラスチック ケース ■ CADデータ(DXF/DWG)でご依頼いただくと1000円割引、リピート注文品は5%割引致します。 キャリング ■ 上下カバー勘合部とパネル内側をシリコン製防水ガスケットで止水することに ケース テクニカルデータより、IP65の防水性を実現させたアルミ押出材ケースです。 ■ 全39サイズで、上下カバー2色・フレーム3色の組合わせにより、合計6タイ 保護等級 : IP65 (内部に粉塵が浸入せず、12.5ℓ/分であらゆる 防水・防塵 方向から3分以上の散水に耐える) ※直接雨の当たる屋外には設置不可 樹脂ボックス プの色仕様から選択可能です。 ■ お客様のご指定サイズで製作できるフリーサイズケースはP9−5〜7のEXWS 防水・防塵 アルミ/ シリーズをご覧下さい。 ステンレス ボックス 端子ボックス/ 付属ビス 防水コネクタ/ EXW 7-□、 9-□:M2.5×8六角穴付ボルト×8本 ケーブル グランド EXW12-□、15-□:M3×10六角穴付ボルト×8本 構成内容 六角レンチ アルミ フレーム/ No. 名 称 個 数 材  質 色 / 表面処理 ヒートシンク ケース 1 パネル           2 PC+ABS樹脂(UL94V-0) 塗装無:ブラック・グレー       塗装付:ネイビー            アルミサッシ ケース 2 上カバー          1 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト 3 下カバー          1 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト メタル 4 コーナーガード付ガスケット 2 シリコンゴム       ダークグレー・ブラック         ケース 5 カバー用ガスケット     2 シリコンゴム       ホワイトグレー             フリーサイズ 6 取付ビス(六角穴付)     8 ステンレス        無処理                 ケース/ フリーサイズ パネル ラックケース/ 色仕様 (下記6タイプからご選択頂けます。) ※パネルのブラック・グレーは樹脂材料色、ネイビー色は表面塗装で着色をしております。 サブラック 記号
Page8

■ 詳細寸法図はP6−12〜15をご覧下さい。 6 D 2 ア ル ミ フ レ ー W ム / 1 4 3 5 ヒー 型番・寸法・標準価格 ■ EXWシリーズをご注文の際は型番末尾□□に色記号を付けて下さい。 ト 標準価格 シ 型 番 W H D ン SB・SG・BB・BG SN・BN ク EXW 7- 3- 6□□ 69 34 58 1,320 1,890 ケ EXW 7- 3- 9□□ 69 34 85 1,390 1,960 ー EXW 7- 3-11□□ 69 34 108 1,450 2,020 ス EXW 7- 4- 6□□ 69 44 58 1,390 1,990 EXW 7- 4- 9□□ 69 44 85 1,480 2,050 EXW 7- 4-11□□ 69 44 108 1,560 2,140 型番目次/ Photo EXW 7- 6- 6□□ 69 59 58 1,560 2,160 INDEX EXW 7- 6- 9□□ 69 59 85 1,660 2,270 EXW 7- 6-11□□ 69 59 108 1,760 2,340 プラスチック ケース EXW 9- 4- 7□□ 89 39 69 1,600 2,240 EXW 9- 4-10□□ 89 39 99 1,700 2,340 EXW 9- 4-13□□ 89 39 129 1,790 2,420 キャリングケース EXW 9- 5- 7□□ 89 49 69 1,650 2,350 EXW 9- 5-10□□ 89 49 99 1,770 2,450 防水・防塵 EXW 9- 5-13□□ 89 49 129 1,880 2,560 樹脂ボックス EXW 9- 6- 7□□ 89 64 69 1,830 2,480 防水・防塵 EXW 9- 6-10□□ 89 64 99 1,980 2,620 アルミ/ ステンレス EXW 9- 6-13□□ 89 64 129 2,100 2,730 ボックス EXW12- 4- 9□□ 116 41 88 1,780 2,680 端子ボックス/ 防水コネクタ/ EXW12- 4-13□□ 116 41 128 1,980 2,760 ケーブル グランド EXW12- 4-18□□ 116 41 174 2,230 2,970 EXW12- 6- 9□□ 116 56 88 1,900 2,690 アルミフレーム/ EXW12- 6-13□□ 116 56 128 2,120 2,970 ヒートシンクケース EXW12- 6-18□□ 116 56 174 2,380 3,200 EXW12- 7- 9□□ 116 71 88 2,080 2,940 アルミサッシケース EXW12- 7-13□□ 116 71 128 2,340 3,150 EXW12- 7-18□□ 116 71 174 2,620 3,410 メタル EXW15- 5-11□□ 151 46 107 2,190 3,260 ケース EXW15- 5-15□□ 151 46 147 2,500 3,530 EXW15- 5-20□□ 151 46 197 2,860 3,840 フリーサイズケース/ EXW15- 6-11□□ 151 61 107 2,340 3,470 フリーサイズパネル EXW15- 6-15□□ 151 61 147 2,640 3,760 EXW15- 6-20□□ 151 61 197 3,040 4,110 ラックケース/サブラック EXW15- 8-11□□ 151 81 107 2,560 3,670 EXW15- 8-15□□ 151 81 147 3,070 4,120 棚板/ EXW15- 8-20□□ 151 81 197 3,480 4,510 ラックパネル EXW15-10-11□□ 151 101 107 2,910 4,000 EXW15-10-15□□ 151 101 147 3,300 4,340 電池ボックス/ ホルダー EXW15-10-20□□ 151 101 197 3,760 4,760 ■ お客様の指定サイズで製作できるフリーサイズケースはP9−5〜8のEXWSシリーズをご利用下さい。 アクセサリー /シールド/ カバー用ガスケット取付方法 熱対策部品 機構材 カスタム製品 技術資料/ 各種ご案内 ■ ガスケットは下カバー勘合溝に入れ込んで下さい。 ■ ガ スケットは多少はみ出るように入れ込んで、 パネルの内側と接触させて下さい。 6 -8 06 アルミフレーム.indd 8 16/09/23 14:09 H
Page9

EX SERIES アルミ押出材ケース ア ル ミ フ レ ー ム / ヒ ー ト シ ン ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース ■ カスタム製品(穴加工・インクジェット印刷・シルク印刷)についてはP15−1〜39をご覧下さい。 キャリング ケース ■ CADデータ(DXF/DWG)でご依頼いただくと1000円割引、リピート注文品は5%割引致します。 防水・防塵 ■ シンプルな構造で上下カバーがアルミ押出材のケースです。 樹脂ボックス ■ 色仕様は組合わせにより、4タイプから選択可能です。 防水・防塵 ■ パネルのエッジ部はアルミ削り出し加工の為、高級感ある仕上がりです。 アルミ/ ステンレス   産業機器はもちろん、オーディオ機器へのご利用にも適しています。 ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド 1 2 アルミ フレーム/ ヒートシンク ケース アルミサッシ ケース メタル ケース フリーサイズ ケース/ フリーサイズ パネル 4 5 3 ラックケース/ 構成内容 サブラック No. 名 称 個 数 材  質 色 / 表面処理 1 パネル       2 アルミ板 A1050P     シルバーアルマイト・ブラックアルマイト 棚板/ ラックパネル 2 上カバー      1 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト 3 下カバー      1 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト 電池ボックス/ 4 取付ビス(六角穴付) 8 ステンレス        無処理                 ホルダー 5 ゴム足       4 ポリウレタン       ブラック                アクセサリー /シールド/ 色仕様 (下記4タイプからご選択頂けます。)熱対策部品 記号
Page10

外観寸法図 ■ 詳細寸法図はP6−13〜14、16をご覧下さい。 c 4-Md用皿穴 ア ル ミ フ レ ー ム / ヒ ー a t t ト W D シン ク ケ ー 付属ビス ス EX 6-□、 8-□:M2.5×8六角穴付皿ビス×8本 EX11-□、14-□:M3×10六角穴付皿ビス×8本 六角レンチ 型番目次/ Photo INDEX 型番・寸法・標準価格 ■ EXシリーズをご注文の際は型番末尾□□に色記号を付けて下さい。 型 番 W H D a b c d e f t 標準価格 プラスチックケース EX 6- 3- 5□□ 60.6 25.6 50 52 17 45.2 2.5 0.9 0.3 2 1,730 EX 6- 3- 8□□ 60.6 25.6 77 52 17 45.2 2.5 0.9 0.3 2 1,790 キャリングケース EX 6- 3-10□□ 60.6 25.6 100 52 17 45.2 2.5 0.9 0.3 2 1,840 EX 6- 4- 5□□ 60.6 35.6 50 52 27 45.2 2.5 0.9 0.3 2 1,950 防水・防塵 EX 6- 4- 8□□ 60.6 35.6 77 52 27 45.2 2.5 0.9 0.3 2 2,010 樹脂ボックス EX 6- 4-10□□ 60.6 35.6 100 52 27 45.2 2.5 0.9 0.3 2 2,080 EX 6- 5- 5□□ 60.6 50.6 50 52 42 45.2 2.5 0.9 0.3 2 2,290 防水・防塵アルミ/ EX 6- 5- 8□□ 60.6 50.6 77 52 42 45.2 2.5 0.9 0.3 2 2,360 ステンレスボックス EX 6- 5-10□□ 60.6 50.6 100 52 42 45.2 2.5 0.9 0.3 2 2,420 端子ボックス/ EX 8- 3- 6□□ 80.6 30.6 60 72 22 65.2 2.5 0.9 0.3 2 2,300 防水コネクタ/ケーブル EX 8- 3- 9□□ 80.6 30.6 90 72 22 65.2 2.5 0.9 0.3 2 2,380 グランド EX 8- 3-12□□ 80.6 30.6 120 72 22 65.2 2.5 0.9 0.3 2 2,470 アルミ フレーム/ EX 8- 4- 6□□ 80.6 40.6 60 72 32 65.2 2.5 0.9 0.3 2 2,440 ヒートシンク ケース EX 8- 4- 9□□ 80.6 40.6 90 72 32 65.2 2.5 0.9 0.3 2 2,530 EX 8- 4-12□□ 80.6 40.6 120 72 32 65.2 2.5 0.9 0.3 2 2,620 アルミサッシ ケース EX 8- 6- 6□□ 80.6 55.6 60 72 47 65.2 2.5 0.9 0.3 2 2,680 EX 8- 6- 9□□ 80.6 55.6 90 72 47 65.2 2.5 0.9 0.3 2 2,780 EX 8- 6-12□□ 80.6 55.6 120 72 47 65.2 2.5 0.9 0.3 2 2,880 メタルケース EX11- 3- 8□□ 106 31 79 95 20 87 3 1 0.5 2.5 2,810 EX11- 3-12□□ 106 31 119 95 20 87 3 1 0.5 2.5 2,970 フリーサイズ ケース/ EX11- 3-16□□ 106 31 165 95 20 87 3 1 0.5 2.5 3,160 フリーサイズ パネル EX11- 5- 8□□ 106 46 79 95 35 87 3 1 0.5 2.5 3,080 EX11- 5-12□□ 106 46 119 95 35 87 3 1 0.5 2.5 3,260 ラックケース/ サブラック EX11- 5-16□□ 106 46 165 95 35 87 3 1 0.5 2.5 3,470 EX11- 6- 8□□ 106 61 79 95 50 87 3 1 0.5 2.5 3,550 EX11- 6-12□□ 106 61 119 95 50 87 3 1 0.5 2.5 3,750 棚板/ラックパネル EX11- 6-16□□ 106 61 165 95 50 87 3 1 0.5 2.5 3,990 EX14- 4-10□□ 141 36 98 130 25 122 3 1 0.5 2.5 3,410 電池ボックス/ EX14- 4-14□□ 141 36 138 130 25 122 3 1 0.5 2.5 3,660 ホルダー EX14- 4-19□□ 141 36 188 130 25 122 3 1 0.5 2.5 3,960 EX14- 5-10□□ 141 51 98 130 40 122 3 1 0.5 2.5 3,820 アクセサリー/シールド/ EX14- 5-14□□ 141 51 138 130 40 122 3 1 0.5 2.5 4,090 熱対策部品 EX14- 5-19□□ 141 51 188 130 40 122 3 1 0.5 2.5 4,400 EX14- 7-10□□ 141 71 98 130 60 122 3 1 0.5 2.5 4,550 機構材 EX14- 7-14□□ 141 71 138 130 60 122 3 1 0.5 2.5 4,850 EX14- 7-19□□ 141 71 188 130 60 122 3 1 0.5 2.5 5,200 カスタム製品 EX14- 9-10□□ 141 91 98 130 80 122 3 1 0.5 2.5 5,040 EX14- 9-14□□ 141 91 138 130 80 122 3 1 0.5 2.5 5,360 EX14- 9-19□□ 141 91 188 130 80 122 3 1 0.5 2.5 5,730 技術資料/ 各種ご案内 ■ お客様の指定サイズで製作できるフリーサイズケースはP9−11〜13のEXSシリーズをご利用下さい。 6 -10 06 アルミフレーム.indd 10 16/09/23 14:09 H b e f
Page11

外観寸法図 EXP・EXPE ア ル ミ 4-Mg用取付穴 フ レ パネル有効寸法c ー ム / ヒ ー ト シ ン ク e h 上下カバー長さja iケ e ー DW ス 型番目次/ Photo INDEX プラスチック ケース 型 番 W H D a b c d e f g h i j キャリング ケース EXP・EXPE 7- 3- 6□□ 69 34 60 52 17 41.8 19.6 1.5 1.5 2.5 12 7 46 EXP・EXPE 7- 3- 9□□ 69 34 87 52 17 41.8 19.6 1.5 1.5 2.5 12 7 73 EXP・EXPE 7- 3-11□□ 69 34 110 52 17 41.8 19.6 1.5 1.5 2.5 12 7 96 防水・防塵 樹脂ボックス EXP・EXPE 7- 4- 6□□ 69 44 60 52 27 41.5 29.6 1.5 1.5 2.5 12 7 46 EXP・EXPE 7- 4- 9□□ 69 44 87 52 27 41.5 29.6 1.5 1.5 2.5 12 7 73 防水・防塵 アルミ/ EXP・EXPE 7- 4-11□□ 69 44 110 52 27 41.5 29.6 1.5 1.5 2.5 12 7 96 ステンレス ボックス EXP・EXPE 7- 6- 6□□ 69 59 60 52 42 41.2 44.6 1.5 1.5 2.5 12 7 46 端子ボックス/ EXP・EXPE 7- 6- 9□□ 69 59 87 52 42 41.2 44.6 1.5 1.5 2.5 12 7 73 防水コネクタ/ ケーブル EXP・EXPE 7- 6-11□□ 69 59 110 52 42 41.2 44.6 1.5 1.5 2.5 12 7 96 グランド EXP・EXPE 9- 4- 7□□ 89 39 70 72 22 61.6 23.5 1.5 1.5 2.5 12 7 56 アルミ EXP・EXPE 9- 4-10□□ 89 39 100 72 22 61.6 23.5 1.5 1.5 2.5 12 7 86 フレーム/ ヒートシンク EXP・EXPE 9- 4-13□□ 89 39 130 72 22 61.6 23.5 1.5 1.5 2.5 12 7 116 ケース EXP・EXPE 9- 5- 7□□ 89 49 70 72 32 61.3 33.5 1.5 1.5 2.5 12 7 56 アルミサッシ EXP・EXPE 9- 5-10□□ 89 49 100 72 32 61.3 33.5 1.5 1.5 2.5 12 7 86 ケース EXP・EXPE 9- 5-13□□ 89 49 130 72 32 61.3 33.5 1.5 1.5 2.5 12 7 116 EXP・EXPE 9- 6- 7□□ 89 64 70 72 47 61 48.5 1.5 1.5 2.5 12 7 56 メタル ケース EXP・EXPE 9- 6-10□□ 89 64 100 72 47 61 48.5 1.5 1.5 2.5 12 7 86 EXP・EXPE 9- 6-13□□ 89 64 130 72 47 61 48.5 1.5 1.5 2.5 12 7 116 フリーサイズ EXP・EXPE12- 4- 9□□ 116 41 90 95 20 82.8 23.8 1.75 1.75 3 16 8 74 ケース/ フリーサイズ EXP・EXPE12- 4-13□□ 116 41 130 95 20 82.8 23.8 1.75 1.75 3 16 8 114 パネル EXP・EXPE12- 4-18□□ 116 41 176 95 20 82.8 23.8 1.75 1.75 3 16 8 160 ラックケース/ EXP・EXPE12- 6- 9□□ 116 56 90 95 35 83.2 38.8 1.75 1.75 3 16 8 74 サブラック EXP・EXPE12- 6-13□□ 116 56 130 95 35 83.2 38.8 1.75 1.75 3 16 8 114 EXP・EXPE12- 6-18□□ 116 56 176 95 35 83.2 38.8 1.75 1.75 3 16 8 160 棚板/ ラックパネル EXP・EXPE12- 7- 9□□ 116 71 90 95 50 82.8 52.5 1.75 1.75 3 16 8 74 EXP・EXPE12- 7-13□□ 116 71 130 95 50 82.8 52.5 1.75 1.75 3 16 8 114 電池ボックス/ EXP・EXPE12- 7-18□□ 116 71 176 95 50 82.8 52.5 1.75 1.75 3 16 8 160 ホルダー EXP・EXPE15- 5-11□□ 151 46 110 130 25 107.4 23.7 1.75 1.75 3 18 8.5 93 EXP・EXPE15- 5-15□□ 151 46 150 130 25 107.4 23.7 1.75 1.75 3 18 8.5 133 アクセサリー /シールド/ EXP・EXPE15- 5-20□□ 151 46 200 130 25 107.4 23.7 1.75 1.75 3 18 8.5 183 熱対策部品 EXP・EXPE15- 6-11□□ 151 61 110 130 40 107.4 38.7 1.75 1.75 3 18 8.5 93 EXP・EXPE15- 6-15□□ 151 61 150 130 40 107.4 38.7 1.75 1.75 3 18 8.5 133 機構材 EXP・EXPE15- 6-20□□ 151 61 200 130 40 107.4 38.7 1.75 1.75 3 18 8.5 183 EXP・EXPE15- 8-11□□ 151 81 110 130 60 107.4 58.7 1.75 1.75 3 18 8.5 93 EXP・EXPE15- 8-15□□ 151 81 150 130 60 107.4 58.7 1.75 1.75 3 18 8.5 133 カスタム製品 EXP・EXPE15- 8-20□□ 151 81 200 130 60 107.4 58.7 1.75 1.75 3 18 8.5 183 EXP・EXPE15-10-11□□ 151 101 110 130 80 107.4 78.7 1.75 1.75 3 18 8.5 93 技術資料/ EXP・EXPE15-10-15□□ 151 101 150 130 80 107.4 78.7 1.75 1.75 3 18 8.5 133 各種ご案内 EXP・EXPE15-10-20□□ 151 101 200 130 80 107.4 78.7 1.75 1.75 3 18 8.5 183 6 -11 06 アルミフレーム.indd 11 16/09/23 14:09 H f b f パネル有効寸法d
Page12

外観寸法図 EXW ア ル 4-Mg用取付穴 パネル有効寸法c ミ フ レ ー ム / ヒ ー ト シ ン e a e h 上下カバーj i ク ケ W D ー ス 型番目次/ Photo INDEX プラスチック ケース 型 番 W H D a b c d e f g f i j EXW 7- 3- 6□□ 69 34 58 52 17 46 16 1.5 1.5 2.5 12 6 46 キャリングケース EXW 7- 3- 9□□ 69 34 85 52 17 46 16 1.5 1.5 2.5 12 6 73 EXW 7- 3-11□□ 69 34 108 52 17 46 16 1.5 1.5 2.5 12 6 96 防水・防塵 EXW 7- 4- 6□□ 69 44 58 52 27 46 26 1.5 1.5 2.5 12 6 46 樹脂ボックス EXW 7- 4- 9□□ 69 44 85 52 27 46 26 1.5 1.5 2.5 12 6 73 EXW 7- 4-11□□ 69 44 108 52 27 46 26 1.5 1.5 2.5 12 6 96 防水・防塵アルミ/ EXW 7- 6- 6□□ 69 59 58 52 42 46 41 1.5 1.5 2.5 12 6 46 ステンレスボックス EXW 7- 6- 9□□ 69 59 85 52 42 46 41 1.5 1.5 2.5 12 6 73 端子ボックス/ EXW 7- 6-11□□ 69 59 108 52 42 46 41 1.5 1.5 2.5 12 6 96 防水コネクタ/ケーブル EXW 9- 4- 7□□ 89 39 69 72 22 65.8 20 1.5 1.5 2.5 12 6.5 56 グランド EXW 9- 4-10□□ 89 39 99 72 22 65.8 20 1.5 1.5 2.5 12 6.5 86 アルミ フレーム/ EXW 9- 4-13□□ 89 39 129 72 22 65.8 20 1.5 1.5 2.5 12 6.5 116 ヒートシンク ケース EXW 9- 5- 7□□ 89 49 69 72 32 65.8 30 1.5 1.5 2.5 12 6.5 56 EXW 9- 5-10□□ 89 49 99 72 32 65.8 30 1.5 1.5 2.5 12 6.5 86 アルミサッシ ケース EXW 9- 5-13□□ 89 49 129 72 32 65.8 30 1.5 1.5 2.5 12 6.5 116 EXW 9- 6- 7□□ 89 64 69 72 47 65.8 45 1.5 1.5 2.5 12 6.5 56 EXW 9- 6-10□□ 89 64 99 72 47 65.8 45 1.5 1.5 2.5 12 6.5 86 メタルケース EXW 9- 6-13□□ 89 64 129 72 47 65.8 45 1.5 1.5 2.5 12 6.5 116 EXW12- 4- 9□□ 116 41 88 95 20 89.6 18 1.75 1.75 3 16 7 74 フリーサイズ ケース/ EXW12- 4-13□□ 116 41 128 95 20 89.6 18 1.75 1.75 3 16 7 114 フリーサイズ パネル EXW12- 4-18□□ 116 41 174 95 20 89.6 18 1.75 1.75 3 16 7 160 EXW12- 6- 9□□ 116 56 88 95 35 89.6 33 1.75 1.75 3 16 7 74 ラックケース/ サブラック EXW12- 6-13□□ 116 56 128 95 35 89.6 33 1.75 1.75 3 16 7 114 EXW12- 6-18□□ 116 56 174 95 35 89.6 33 1.75 1.75 3 16 7 160 EXW12- 7- 9□□ 116 71 88 95 50 89.6 48 1.75 1.75 3 16 7 74 棚板/ラックパネル EXW12- 7-13□□ 116 71 128 95 50 89.6 48 1.75 1.75 3 16 7 114 EXW12- 7-18□□ 116 71 174 95 50 89.6 48 1.75 1.75 3 16 7 160 電池ボックス/ EXW15- 5-11□□ 151 46 107 130 25 103.4 18.2 1.75 1.75 3 18 7 93 ホルダー EXW15- 5-15□□ 151 46 147 130 25 103.4 18.2 1.75 1.75 3 18 7 133 EXW15- 5-20□□ 151 46 197 130 25 103.4 18.2 1.75 1.75 3 18 7 183 アクセサリー/シールド/ EXW15- 6-11□□ 151 61 107 130 40 103.4 33.2 1.75 1.75 3 18 7 93 熱対策部品 EXW15- 6-15□□ 151 61 147 130 40 103.4 33.2 1.75 1.75 3 18 7 133 EXW15- 6-20□□ 151 61 197 130 40 103.4 33.2 1.75 1.75 3 18 7 183 機構材 EXW15- 8-11□□ 151 81 107 130 60 103.4 53.2 1.75 1.75 3 18 7 93 EXW15- 8-15□□ 151 81 147 130 60 103.4 53.2 1.75 1.75 3 18 7 133 カスタム製品 EXW15- 8-20□□ 151 81 197 130 60 103.4 53.2 1.75 1.75 3 18 7 183 EXW15-10-11□□ 151 101 107 130 80 103.4 73.2 1.75 1.75 3 18 7 93 EXW15-10-15□□ 151 101 147 130 80 103.4 73.2 1.75 1.75 3 18 7 133 技術資料/ 各種ご案内 EXW15-10-20□□ 151 101 197 130 80 103.4 73.2 1.75 1.75 3 18 7 183 6 -12 06 アルミフレーム.indd 12 16/09/23 14:09 H f b f パネル有効寸法d
Page13

構成部品図 EXP・EXPE・EXW・EX 上下カバー断面 EXP・EXPE・EXW 7-3-□ EXP・EXPE・EXW 7-4-□ ア EX 6-3-□ EX 6-4-□ ル 55.5 100.5 ミ 55.5 フ 4 52 4- 95-R R レ 4 52 4 5 -R4 ー ム 49.6 94.649.6 / 2 ヒ ー 4-M2.5 47 4-M2.5 ト 4760 シ 60 ン 4-M3 ク 89 ケ 105 ー EXP・EXPE・EXW 7-6-□ EXP・EXPE・EXW 9-4-□ ス EX 6-5-□ EX 8-3-□ 55.5 135.5 4 52 135.5-R 75.5 1304 型番目次/ 4 130 -R5 Photo 72 4-R INDEX 4-R 54 49.6 129.6 1.8 129.6 プラスチック 69.6 2 ケース 8.6 8.6 キャリング 4-M2.5 ケース 67 2-M3用ナットスライド用溝4-M2.5 116 4-M3 47 80 124 2-M3用ナットスライド用溝 116 4-M3 60 防水・防塵 140 124 樹脂ボックス 140 防水・防塵 アルミ/ ステンレス ボックス EXP・EXPE・EXW 9-5-□ EXP・EXPE・EXW 9-6-□ EX 8-4-□ EX 8-6-□ 端子ボックス/ 135.5 防水コネクタ/ ケーブル 13075.5 グランド 4-R135.5 5 72 アルミ 75.5 4-R4 フレーム/ 4- 130R ヒートシンク 4- 72 5 ケース R4 69.6 129.6 129.6 アルミサッシ 1.8 2 ケース 69.61.8 2 メタル 2-M3用ナットスライド用溝 2-M3用ナットスライド用溝 ケース 4-M2.5 8.6 8.667 4-M2.5 67 フリーサイズ ケース/ 80 フリーサイズ 80 パネル 116 4-M3 116 4-M3 ラックケース/ 124 124 サブラック 140 140 棚板/ EXP・EXPE・EXW 12-4-□ EXP・EXPE・EXW 12-6-□ ラックパネル EX 11-3-□ EX 11-5-□ 100.5 電池ボックス/ ホルダー 100.5 4 95-R 4 5- 95R アクセサリー 5 /シールド/ 熱対策部品 94.6 94.6 2 機構材 4-M3 89 4-M3 89 カスタム製品 105 105 技術資料/ 各種ご案内 6 -13 06 アルミフレーム.indd 13 16/09/23 14:09 30 20 40 32 50 25 42 17 1.8 0.9 1.80.9 0.9 1.8 1 2 1.7 1.7 1.7 1.7 1.7 1.7 7.5 3.5 8.35 7.5 8.35 1.8 1.8 8 3.5 7.35 38.5 11.5 30 10 13.5 11.5 9 9.8 17.5 12.5 45 55 35 30 47 22 35 27 0.9 1.80.9 1.8 0.9 1.8 1 2 1.7 1.71.7 1.7 8 3.5 7.35 1.7 1.7 7.5 3.5 8.35 3.5 8 7.35 23.5 11.51.8 1.8 45 10 20 10 9 3.8 9.8 32.5 12.5 70 60 35 25 60 50 1.5 5.3 1.5 5.3 1 2 1 2 1 2 1.8 1.8 1.8 1.8 9 3.8 9.8 10 3.8 8.55 1.8 1.8 3.8 47.5 12.5 3.8 3.8 10 8.55 58.95 11.05 3.8 3.8 23.95 11.05 90 50 80 40 1.5 1.5 5.3 5.3 1 22 1 1.8 1.8 1.8 1.8 10 3.8 8.55 3.8 10 3.8 8.55 3.8 3.8 3.8 38.95 11.05 78.95 11.05
Page14

EXP・EXPE・EXW 12-7-□ EX 11-6-□ 55.5 100.5 ア 55.5 4 52 4 95 ル -R -R ミ 4 52 4 5-R4 フ レ 49.6 94.6 49.6 ー 2 ム / 4-M2.5 47 4-M2.5 ヒ 47 60 ー 60 ト 4-M3 シ 89 ン 105 ク ケ EXP・EXPE・EXW 15-5-□ EXP・EXPE・EXW 15-6-□ ー 55.5 EX 14-4-□ EX 14-5-□ ス 135.5 4 52 135.5-R 75.5 1304 4 130 -R 72 4 5- 4 R-R 5 型番目次/4 Photo 49.6 129.6 INDEX 1.8 69.6 129.6 2 8.6 プラスチック 8.6 ケース 4-M2.5 67 2-M3用ナットスライド用溝 4-M3 4-M2.5 116 キャリング 47 80 124 2-M3用ナットスライド用溝 116 4-M3 ケース 60 140 124 140 防水・防塵 樹脂ボックス EXP・EXPE・EXW 15-8-□ EXP・EXPE・EXW 15-10-□ 防水・防塵 EX 14-7-□ EX 14-9-□ アルミ/ステンレス 135.5 ボックス 130 端子ボックス/ 75.5 4-R 防水コネクタ/ 135.5 5 ケーブル 72 75.5 4- グランドR4 4- 130R 4 72 5 アルミ-R4 フレーム/ 69.6 129.6 ヒートシンクケース 129.6 69.6 1.8 2 1.8 アルミサッシ 2 ケース 2-M3用ナットスライド用溝 2-M3用ナットスライド用溝 メタル 4-M2.5 8.6 8.6 ケース67 4-M2.5 67 80 80 フリーサイズ ケース/ 116 4-M34-M3 116 フリーサイズパネル 124 124 140 140 ラックケース/ サブラック 棚板/ MT-3N EXP・EXPE・EXW・EXシリーズ用 ナット ラックパネル 100.5 100.5 4 95- 電池ボックス/R 4 95 5 ホルダー -R5 94.6 アクセサリー/シールド/ 94.6 2 M 熱対策部品 4-M3 型番・寸法・標準価格 機構材89 4-M3 89 ナットスライド用溝 型 番 M L 材 質 表面処理 入 数 標準価格 / 袋 105 105 MT-3N 3 2.4 鉄 三価黒クローメイト 50個 / 袋 250 カスタム製品 技術資料/ 各種ご案内 ■ EXP・EXPE・EXW・EXシリーズのフレーム幅が140mmの下カバーに利用可能です。 6 -14 06 アルミフレーム.indd 14 16/09/23 14:09 30 20 40 32 50 25 42 17 1.8 0.9 1.80.9 0.9 1.8 1 2 1.7 1.7 1.7 1.7 1.7 1.7 7.5 3.5 8.35 7.5 8.35 1.8 1.8 8 3.5 7.35 38.5 11.5 30 10 13.5 11.5 9 9.8 17.5 12.5 45 55 35 30 47 22 35 27 0.9 0.9 1.8 1.8 0.9 1.8 1 2 1.7 1.71.7 1.7 8 3.5 7.35 1.7 1.7 7.5 3.5 8.35 3.5 8 7.35 23.5 11.51.8 1.8 45 10 20 10 9 3.8 9.8 32.5 12.5 70 60 35 25 60 50 1.5 5.3 1.5 5.3 1 2 1 2 1 2 1.8 1.8 1.8 1.8 9 3.8 9.8 10 3.8 8.55 1.8 1.8 3.8 47.5 12.5 3.8 3.8 10 8.55 58.95 11.05 3.8 3.8 23.95 11.05 90 50 80 40 1.5 1.5 5.3 5.3 L 1 2 1 2 1.8 1.8 1.8 1.8 10 3.8 8.55 3.8 10 3.8 8.55 3.8 3.8 3.8 38.95 11.05 78.95 11.05
Page15

EXP・EXPE フレーム・パネル フレーム 4-Mg用取付穴 a コーナーガード ア a ル φ ミ フ レ ー ム / ヒ R A 1.5 ー c i ト e W e h パネル シ ン ク ケ ー ケース型番 W H a b c d e f g h i A B φ R ス EXP / EXPE 7- 3-□ 66 31 52 17 41.8 21 1.5 1.5 2.5 12 6.5 60.6 23.2 3 3.5 EXP / EXPE 7- 4-□ 66 41 52 27 41.5 29.6 1.5 1.5 2.5 12 6.5 60.6 33.2 3 3.5 EXP / EXPE 7- 6-□ 66 56 52 42 41.2 44.6 1.5 1.5 2.5 12 6.5 60.6 48.2 3 3.5 型番目次/ EXP / EXPE 9- 4-□ 86 36 72 22 61.6 24 1.5 1.5 2.5 12 6.5 80.6 28.8 3 3.5 Photo INDEX EXP / EXPE 9- 5-□ 86 46 72 32 61.3 34 1.5 1.5 2.5 12 6.5 80.6 38.8 3 3.5 EXP / EXPE 9- 6-□ 86 61 72 47 61 49 1.5 1.5 2.5 12 6.5 80.6 53.8 3 3.5 プラスチック EXP / EXPE12- 4-□ 112.5 37.5 95 20 82.8 23.8 1.75 1.75 3 16 9.5 105.6 28.6 3.5 4.5 ケース EXP / EXPE12- 6-□ 112.5 52.5 95 35 83.2 38.8 1.75 1.75 3 16 9.5 105.6 43.6 3.5 4.5 EXP / EXPE12- 7-□ 112.5 67.5 95 50 82.8 53.8 1.75 1.75 3 16 9.5 105.6 58.6 3.5 4.5 キャリング ケース EXP / EXPE15- 5-□ 147.5 42.5 130 25 118 28.8 1.75 1.75 3 18 11 140.6 33.6 3.5 4.5 EXP / EXPE15- 6-□ 147.5 57.5 130 40 117.8 43.8 1.75 1.75 3 18 11 140.6 48.6 3.5 4.5 EXP / EXPE15- 8-□ 147.5 77.5 130 60 116.3 63.8 1.75 1.75 3 18 11 140.6 68.6 3.5 4.5 防水・防塵 樹脂ボックス EXP / EXPE15-10-□ 147.5 97.5 130 80 115.7 83.8 1.75 1.75 3 18 11 140.6 88.6 3.5 4.5 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ EXW パネル ケーブル グランド アルミ フレーム/ ヒートシンク 4-Mg用取付穴 ケース a コーナーガード付ガスケット アルミサッシ ケース メタル ケース フリーサイズ ケース/ フリーサイズ パネル c i ラックケース/ サブラック e W e h 棚板/ ラックパネル ケース型番 W H a b c d e f g h i 電池ボックス/ EXW 7- 3-□ 66 31 52 17 41.7 21.8 1.5 1.5 2.5 12 6 ホルダー EXW 7- 4-□ 66 41 52 27 41.2 31.8 1.5 1.5 2.5 12 6 EXW 7- 6-□ 66 56 52 42 41.2 45.8 1.5 1.5 2.5 12 6 アクセサリー /シールド/ EXW 9- 4-□ 86 36 72 22 61.5 24.8 1.5 1.5 2.5 12 5.5 熱対策部品 EXW 9- 5-□ 86 46 72 32 61 34.8 1.5 1.5 2.5 12 5.5 EXW 9- 6-□ 86 61 72 47 60.8 49.8 1.5 1.5 2.5 12 5.5 機構材 EXW12- 4-□ 112.5 37.5 95 20 81.9 27.3 1.75 1.75 3 16 9 EXW12- 6-□ 112.5 52.5 95 35 82.2 42.3 1.75 1.75 3 16 9 EXW12- 7-□ 112.5 67.5 95 50 82.3 54.3 1.75 1.75 3 16 9 カスタム製品 EXW15- 5-□ 147.5 42.5 130 25 118.8 29.3 1.75 1.75 3 18 11 EXW15- 6-□ 147.5 57.5 130 40 117.8 44.3 1.75 1.75 3 18 11 技術資料/ EXW15- 8-□ 147.5 77.5 130 60 116.3 64.3 1.75 1.75 3 18 11 各種ご案内 EXW15-10-□ 147.5 97.5 130 80 116.6 84.3 1.75 1.75 3 18 11 6 -15 06 アルミフレーム.indd 15 16/09/23 14:10 f H f f H f d d b b b B
Page16

EX パネル c 4-Md用皿穴 R f ア ル ミ フ レ ー ム / ヒ ー a ト t シ ン W ク ケ ケース型番 W H a b c d e f t ー EX 6-3-□ 60.6 25.6 52 17 45.2 2.5 0.9 4.3 2 ス EX 6-4-□ 60.6 35.6 52 27 45.2 2.5 0.9 4.3 2 EX 6-5-□ 60.6 50.6 52 42 45.2 2.5 0.9 4.3 2 EX 8-3-□ 80.6 30.6 72 22 65.2 2.5 0.9 4.3 2 型番目次/ EX 8-4-□ 80.6 40.6 72 32 65.2 2.5 0.9 4.3 2 Photo INDEX EX 8-6-□ 80.6 55.6 72 47 65.2 2.5 0.9 4.3 2 EX11-3-□ 106 31 95 20 87 3 1 5.5 2.5 プラスチック EX11-5-□ 106 46 95 35 87 3 1 5.5 2.5 ケース EX11-6-□ 106 61 95 50 87 3 1 5.5 2.5 EX14-4-□ 141 36 130 25 122 3 1 5.5 2.5 キャリングケース EX14-5-□ 141 51 130 40 122 3 1 5.5 2.5 EX14-7-□ 141 71 130 60 122 3 1 5.5 2.5 防水・防塵 EX14-9-□ 141 91 130 80 122 3 1 5.5 2.5 樹脂ボックス 防水・防塵 アルミ/ ステンレス オプション部品 ボックス 端子ボックス/ 防水コネクタ/ EXEG-2.5 EXPEシリーズ用 EMCシールドガスケット ケーブルグランド アルミ ■ EXPEシリーズ用のEMCシールドガスケットです。 フレーム/ヒートシンク ケース   破損・紛失の際、交換用としてご利用下さい。 アルミサッシ ケース メタル ケース フリーサイズ ケース/ 型番・寸法・標準価格 フリーサイズパネル 型 番 φ 材 質 色 入 数 標準価格 ラックケース/ EXEG-2.5 2.5 導電性繊維・TPE メタリックグレー 500mm × 1 本 340 サブラック ※ 交差は±10%です。 棚板/ ラックパネル SGK-2.5 EXWシリーズ用 防水ガスケット 電池ボックス/ホルダー ■ EXWシリーズ用の防水ガスケットです。 アクセサリー/シールド/   破損・紛失の際、交換用としてご利用下さい。 熱対策部品 機構材 型番・寸法・標準価格 カスタム製品 型 番 φ 材 質 色 入 数 標準価格 SGK-2.5 2.5 シリコンゴム ホワイトグレー 1m × 1 本 350 技術資料/ 各種ご案内 ※ 交差は±10%です。 6 -16 06 アルミフレーム.indd 16 16/09/23 14:10 H b e φ2.5 φ2. 5
Page17

EXPS SERIES コーナーガード付フリーサイズケース アルミパネルタイプ フ リ ー サ イ ズ ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ■ カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはP15−1~39をご覧下さい。 防水・防塵 樹脂ボックス 5 4 1 2 防水・防塵 6 アルミ/ ■ コーナー部がシリコンゴム製ガード付で、デザインと耐衝 ステンレス ボックス 撃性に優れたアルミ押出材ケースです。 端子ボックス/ ■ WH寸法13タイプ、奥行き(D)寸法が40~500mmまで 防水コネクタ/ ケーブル 1mm単位で指定できるフリーサイズケースです。 グランド ■ 上下カバー2色、フレーム8色の組合わせにより、合計16 アルミ フレーム/ タイプの色仕様から選択可能です。 ヒートシンク ケース アルミサッシ ケース メタル 付属ビス ケース 3 EXPS 69-□、 89-□:M2.5×8六角穴付ボルト×8本 EXPS116-□、151-□:M3×10六角穴付ボルト×8本 フリーサイズ 構成内容 六角レンチ ケース/ フリーサイズ No. 名 称 数 量 材 質 色 / 表面処理 パネル 1 パネル       2 アルミ板 A1100P t=1.5 シルバーアルマイト・ブラックアルマイト(裏面未処理)        ラックケース/ 2 上カバー      1 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト              サブラック 3 下カバー      1 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト              棚板/ 4 フレーム      2 PC+ABS樹脂(UL94V-0) 塗装無:ブラック・グレー                     ラックパネル 塗装付:インディゴ・ネイビー・ライム・イエロー・オレンジ・レッド 5 コーナーガード   8 シリコンゴム       ダークグレー・ブラック                      電池ボックス/ 6 取付ビス(六角穴付) 8 ステンレス        無処理                              ホルダー アクセサリー 型番記入方法 ご注文の際は □ 内に 1~2 の選択項目に合った寸法や記号を記入して下さい。 /シールド/ 熱対策部品 ケース型番  EXPS - 機構材 W H D 色記号 カスタム製品 例:W116 - H56 - D234、上下カバー・パネルがブラック色、フレームがライム色の場合 EXPS  116 - 56  -   234   BL 技術資料/ 各種ご案内 お引き合いはP9−81のフォーマットをご利用下さい。 9 -1 09 フリーサイズ.indd 1 16/09/23 11:14
Page18

1 サイズ選定 下記をご参照の上、W(幅)×H(高さ)×D(奥行き)寸法を指定して下さい。 69-34(W-H型番) 69-44(W-H型番) 69-59(W-H型番) 89-39(W-H型番) 89-49(W-H型番) フ リ 6969 6969 6969 8989 8989 69 6969669699 69 6 69 6699 66999 66 699 69 69696699 89 8989 89 89 899 6699 69 8899 8899 89 888999 8899 ー 69 69 69 89 89 サ 89-646(9 W-H型番) 69 116-41(W-H型番) 69 116-56(W-H型番8)9 116-71(8W9 -H型番) イ ズ ケ ー ス 8989 89 8989 89 111616 111616 8899 116116111611166 1161161116116 111616 8899 116 11166 116 116116 11166 11166 11111666111166 89 116 116 116 151-46(W8-9H型番) 151-61(1W16-H型番) 151-81(W11-6H型番) 151-101(1W16-H型番) 1511511151151511151 151151151151 151151 151151151 151 151151 151 151151 11551115511 111555111115511 111555111115511 111555111115511 型番目次/ 151 151 151 151 Photo 151 151 151 151 INDEX D寸法 ■ 詳細寸法図はP9−4をご覧下さい。 プラスチック D フリーサイズ 40~500mm(1mm単位) ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ■ D寸法の指定は0.1mm単位でも承ります。(寸法公差は±0.3mmです。) ボックス 端子ボックス/ 防水コネクタ/ 2 カラー選定 ケーブルグランド アルミ 下記16タイプの色仕様からご選択頂けます。 ※フレームのブラック・グレーは樹脂材料色、その他の色は表面塗装で着色をしております。 フレーム/ヒートシンク ケース 記号
Page19

標準価格表 1台〜3台までは同単価です。 色記号 SB・SG・BB・BG 4台以上についてはお引合い確認後、早急にご回答致します。数量により価格が変わります。お引き合いについてはP9−81の引き合いフォーマットをご利用下さい。 サイズにより標準品「EXPシリーズ」に取扱いのあるものがございます。 ※ 同 サイズの場合、EXPシリーズでご注文いただいたほうが価格は安いです。 フ 詳しくはEXPシリーズP6−4の表をご覧下さい。 リ ー D寸法範囲 サ W-H寸法 40~99 100~149 150~199 200~249 250~299 300~399 400~500 イ ズ 69- 34 2,290 2,500 2,700 3,040 3,210 3,650 4,070 ケ 69- 44 2,380 2,610 2,840 3,210 3,390 3,870 4,340 ー 69- 59 2,680 2,930 3,200 3,600 3,790 4,310 4,840 ス 89- 39 2,470 2,730 2,970 3,360 3,540 4,050 4,550 89- 49 2,570 2,840 3,130 3,530 3,730 4,280 4,840 89- 64 2,690 2,970 3,280 3,730 3,950 4,570 5,160 116- 41 2,580 2,900 3,220 3,680 3,940 4,590 5,240 116- 56 2,730 3,070 3,420 3,930 4,210 4,910 5,610 116- 71 2,880 3,270 3,660 4,180 4,500 5,250 6,010 151- 46 2,940 3,360 3,780 4,340 4,680 5,500 6,320 151- 61 3,190 3,610 4,060 4,670 5,040 5,900 6,790 151- 81 3,430 3,910 4,400 5,040 5,440 6,380 7,330 151-101 3,710 4,220 4,770 5,450 5,900 6,910 7,940 型番目次/ Photo INDEX プラスチック ケース 標準価格表 1台〜3台までは同単価です。 その他色記号 4台以上についてはお引合い確認後、早急にご回答致します。数量により価格が変わります。 キャリング ケース D寸法範囲 W-H寸法 40~99 100~149 150~199 200~249 250~299 300~399 400~500 防水・防塵 樹脂ボックス 69- 34 2,780 2,990 3,220 3,590 3,730 4,170 4,590 69- 44 2,870 3,100 3,350 3,730 3,910 4,390 4,860 防水・防塵 アルミ/ 69- 59 3,160 3,430 3,720 4,130 4,330 4,850 5,370 ステンレス ボックス 89- 39 3,040 3,320 3,590 3,990 4,170 4,670 5,170 端子ボックス/ 89- 49 3,160 3,450 3,730 4,170 4,370 4,910 5,450 防水コネクタ/ ケーブル 89- 64 3,270 3,590 3,910 4,350 4,590 5,190 5,790 グランド 116- 41 3,490 3,820 4,180 4,650 4,920 5,560 6,220 アルミ 116- 56 3,650 4,010 4,390 4,910 5,190 5,890 6,600 フレーム/ ヒートシンク 116- 71 3,820 4,220 4,630 5,190 5,500 6,240 7,000 ケース 151- 46 4,110 4,530 4,990 5,580 5,940 6,750 7,560 アルミサッシ 151- 61 4,350 4,810 5,310 5,940 6,300 7,160 8,050 ケース 151- 81 4,640 5,140 5,660 6,340 6,740 7,670 8,630 151-101 4,930 5,490 6,050 6,760 7,210 8,220 9,250 メタル ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース/ サブラック 棚板/ ラックパネル 電池ボックス/ ホルダー アクセサリー /シールド/ 熱対策部品 機構材 カスタム製品 技術資料/ 各種ご案内 9 -3 09 フリーサイズ.indd 3 16/09/23 11:15
