Raspberry Pi 4B用 DINレールボックス - タカチ電機工業

製品カタログ

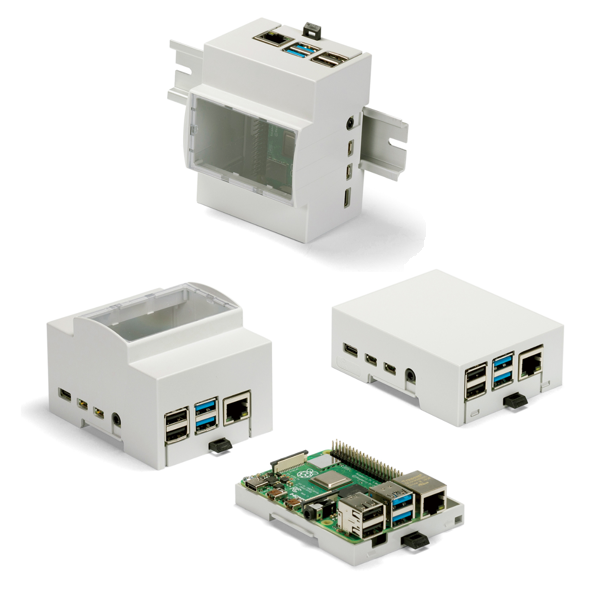

DINレールに取付可能なラズベリーパイ4B用ボックス!

Raspberry Pi Model 4B専用のDINレール取付型プラスチックケースです。
DINレール(35mm)取付専用ボックスです。
はめ込み構造でビスを使用しないで組立が出来ます。

フラット形状タイプと透明窓付タイプの2種が選択可能です。

【ラインナップ】
RPD-4B-1S :サイズ 71.1×32.2×90mm(フラット形状)標準価格¥2,510
RPD-4B-1H:サイズ 71.3×62×90.5mm(透明窓付)標準価格¥2,510

【材質・構成】
ボディー・ベース:PC+ABS樹脂 グレー
前面パネル (RPD-4B-1Hのみ): ポリカーボネート 透明
ホック:PPO樹脂 ブラック
Raspberry Pi基板取付ビス:ナベ タッピングM3×6 ステンレス

このカタログについて

ドキュメント名 Raspberry Pi 4B用 DINレールボックス - タカチ電機工業
ドキュメント種別 製品カタログ
ファイルサイズ 630.6Kb
登録カテゴリ
取り扱い企業 株式会社タカチ電機工業 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
IP68高防水型 ポリカーボネートボックス UPCシリーズ
製品カタログ

株式会社タカチ電機工業

この企業の関連カタログの表紙
低価格型ソフトケース SCシリーズ
製品カタログ

株式会社タカチ電機工業

このカタログの内容

Page1

RPD SERIES Raspberry Pi 専用 DINモジュールボックス RPD-4B-1S RPD-4B-1H 3 ■ Raspberry Pi 4B専用プラスチックケースです。 1 ■DINレール(35mm)取付専用ボックスです。 ビスなしで組立・分解(マイナスドライバー使用)が可能です。 1 ※組立・分解の際はケースが割れやすいのでご注意下さい。 5 ■ Raspberry Pi ボード(基板)の販売はしておりません。 2 5 2 4 4 構成内容 No. 名 称 個 数 材 質 色 /表面処理 1 ボディー 1 PC + ABS グレー 2 ベース 1 PC + ABS グレー 3 前面パネル (RPD-4B-1Hのみ) 1 ポリカーボネート t2.0 透明 4 ホック 1 PPO樹脂 ブラック 5 Raspberry Pi 取付用ビス (ナベタッピングM3×6) 2 ステンレス 無処理 外観寸法図 ■各製品の詳細図はホームページよりCAD・PDF図をダウンロードしてご確認下さい。 RPD-4B-1S RPD-4B-1H D D 有効寸法 d 有効寸法 d 型番・寸法・標準価格 寸 法 型 番 自重(g) 標準価格 W H D w h d RPD-4B-1S 71.1 32.2 90 64.1 20.1 83.9 46.8 2,510 RPD-4B-1H 71.3 62 90.5 60.3 31.7 83.9 68.1 2,510 www.takachi-el.co.jp 営 業 部 TEL. 048-222-5430 FAX. 048-222-5502Email: info@takachi-el.co.jp 株式会社タカチ電機工業 カスタム品 TEL. 048-222-7640 FAX. 048-222-7652お問い合わせ Email: custom@takachi-el.co.jp ●カタログ掲載製品は全て EU Rohs 10 物質対応品です。 〒332-0003 埼玉県川口市東領家3丁目21番16号 ●本カタログに表示している標準価格には消費税は含まれておりません。 NEW PRODUCT Vol.1 2019.11 H W 有効寸法 w 有効寸法 h H W 有効寸法 w 有効寸法 h
