MB SERIES アルミケース メ タ ル ケ ー ス 型番目次/ Photo INDEX プラスチック ケース ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15－1〜63をご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 キャリング ■ 小型、大型、薄型の低価格アルミケースです。全53サイズよりお選びいただけます。 ケース ■ 裏面導通処理のアルミ板を使用しています。内面が導通となりますので、アースやグランドが取り易くなります。 3方向フリーサイズ 3方向フリーサイズ 防水・防塵 ■ 三方向を1m3m方単向フ位リーでサごイズ指定出来るMBFシ3リ方向ーフズリーはサイPズ10－39〜42をご覧2方下向さフリいーサイズ 2方向フリーサイズ 3方向フリーサイズ 樹脂ボックス 外観寸法図 ■ 下記図面は代表共通図です。 防水・防塵 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 アルミ/ ステンレス a b ボックス シャーシ補強なしタイプ 1 2 3 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース D/2 W D アルミ フレーム/ ヒートシンク MB8-6-33のみ取付穴が2ヶ所(○部内)追加 ケース になり6ヶ所止めです。 メタルケース 4-トラスビス Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ シャーシ補強ありタイプ 1 2 a b パネル 3 ラックケース 棚板/ ラックパネル W D/2 D 電池ホルダー/ 電池ボックス/ コイン電池 型番により取付穴が2ヶ所(○部内)追加になり6ヶ所止め のものがあります。詳細はCAD図面でご確認下さい。 アクセサリー /機構部品 4-トラスビス カスタム製品 技術資料/ 各種ご案内 ※ 製品の内面（導通処理面）は特性上、加工時に付く傷や油跡がございますが、良品としております。 8 -23 H H H/2 H/2 a a b b

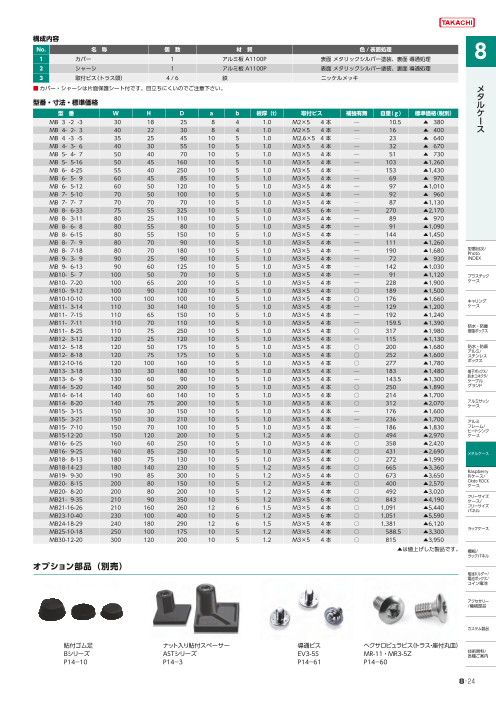

構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 カバー　　　　　　 1 アルミ板 A1100P 表面 メタリックシルバー塗装、裏面 導通処理 2 シャーシ　　　　　 1 アルミ板 A1100P 表面 メタリックシルバー塗装、裏面 導通処理 3 取付ビス（トラス頭） 4 / 6 鉄 　　　　　　　 ニッケルメッキ ■ カバー・シャーシは片面保護シート付です。目立ちにくいのでご注意下さい。 メ 型番・寸法・標準価格 タ ル 型　番 W H D a b 板厚（t） 取付ビス 補強有無 自重（ｇ） 標準価格（税別） ケ MB 3 -2 -3 30 18 25 8 4 1.0 M2×5　　4 本 ─ 10.5 ▲ 380 ー MB 4- 2- 3 40 22 30 8 4 1.0 M2×5　　4 本 ─ 16 ▲ 400 ス MB 4 -3 -5 35 25 45 10 5 1.0 M2.6×5　4 本 ─ 23 ▲ 640 MB 4- 3- 6 40 30 55 10 5 1.0 M3×5　　4 本 ─ 32 ▲ 670 MB 5- 4- 7 50 40 70 10 5 1.0 M3×5　　4 本 ─ 51 ▲ 730 MB 5- 5-16 50 45 160 10 5 1.0 M3×5　　4 本 ─ 103 ▲1,260 MB 6- 4-25 55 40 250 10 5 1.0 M3×5　　4 本 ─ 153 ▲1,430 MB 6- 5- 9 60 45 85 10 5 1.0 M3×5　　4 本 ─ 69 ▲ 970 MB 6- 5-12 60 50 120 10 5 1.0 M3×5　　4 本 ─ 97 ▲1,010 MB 7- 5-10 70 50 100 10 5 1.0 M3×5　　4 本 ─ 92 ▲ 960 MB 7- 7- 7 70 70 70 10 5 1.0 M3×5　　4 本 ─ 87 ▲1,130 MB 8- 6-33 75 55 325 10 5 1.0 M3×5　　6 本 ─ 270 ▲2,170 MB 8- 3-11 80 25 110 10 5 1.0 M3×5　　4 本 ─ 89 ▲ 970 MB 8- 6- 8 80 55 80 10 5 1.0 M3×5　　4 本 ─ 91 ▲1,090 MB 8- 6-15 80 55 150 10 5 1.0 M3×5　　4 本 ─ 144 ▲1,450 MB 8- 7- 9 80 70 90 10 5 1.0 M3×5　　4 本 ─ 111 ▲1,260 MB 8- 7-18 80 70 180 10 5 1.0 M3×5　　4 本 ─ 190 ▲1,680 型番目次/ Photo MB 9- 3- 9 90 25 90 10 5 1.0 M3×5　　4 本 ─ 72 ▲ 930 INDEX MB 9- 6-13 90 60 125 10 5 1.0 M3×5　　4 本 ─ 142 ▲1,030 MB10- 5- 7 100 50 70 10 5 1.0 M3×5　　4 本 ─ 91 ▲1,120 プラスチック MB10- 7-20 100 65 200 10 5 1.0 M3×5　　4 本 ─ 228 ▲1,900 ケース MB10- 9-12 100 90 120 10 5 1.0 M3×5　　4 本 ○ 189 ▲1,500 MB10-10-10 100 100 100 10 5 1.0 M3×5　　4 本 ○ 176 ▲1,660 キャリング MB11- 3-14 110 30 140 10 5 1.0 M3×5　　4 本 ─ 129 ▲1,200 ケース MB11- 7-15 110 65 150 10 5 1.0 M3×5　　4 本 ─ 192 ▲1,240 MB11- 7-11 110 70 110 10 5 1.0 M3×5　　4 本 ─ 159.5 ▲1,390 防水・防塵 MB11- 8-25 110 75 250 10 5 1.0 M3×5　　4 本 ○ 317 ▲1,980 樹脂ボックス MB12- 3-12 120 25 120 10 5 1.0 M3×5　　4 本 ─ 115 ▲1,130 MB12- 5-18 120 50 175 10 5 1.0 M3×5　　4 本 ○ 200 ▲1,680 防水・防塵 アルミ/ MB12- 8-18 120 75 175 10 5 1.0 M3×5　　4 本 ○ 252 ▲1,600 ステンレス MB12-10-16 120 100 160 10 5 1.0 M3×5　　4 本 ○ 277 ▲1,780 ボックス MB13- 3-18 130 30 180 10 5 1.0 M3×5　　4 本 ─ 183 ▲1,480 端子ボックス/ MB13- 6- 9 130 60 90 10 5 1.0 M3×5　　4 本 ─ 143.5 ▲1,300 防水コネクタ/ ケーブル MB14- 5-20 140 50 200 10 5 1.0 M3×5　　4 本 ○ 250 ▲1,890 グランド MB14- 6-14 140 60 140 10 5 1.0 M3×5　　4 本 ○ 214 ▲1,700 MB14- 8-20 140 75 200 10 5 1.0 M3×5　　4 本 ○ 312 ▲2,070 アルミサッシ ケース MB15- 3-15 150 30 150 10 5 1.0 M3×5　　4 本 ─ 176 ▲1,600 MB15- 3-21 150 30 210 10 5 1.0 M3×5　　4 本 ─ 236 ▲1,700 アルミ MB15- 7-10 150 70 100 10 5 1.0 M3×5　　4 本 ─ 186 ▲1,830 フレーム/ ヒートシンク MB15-12-20 150 120 200 10 5 1.2 M3×5　　4 本 ○ 494 ▲2,970 ケース MB16- 6-25 160 60 250 10 5 1.0 M3×5　　4 本 ○ 358 ▲2,420 MB16- 9-25 160 85 250 10 5 1.0 M3×5　　4 本 ○ 431 ▲2,690 メタルケース MB18- 8-13 180 75 130 10 5 1.0 M3×5　　4 本 ○ 272 ▲1,990 MB18-14-23 180 140 230 10 5 1.2 M3×5　　4 本 ○ 665 ▲3,360 Raspberry MB19- 9-30 190 85 300 10 5 1.2 M3×5　　4 本 ○ 673 ▲3,650 Piケース/ MB20- 8-15 200 80 150 10 5 1.2 M3×5　　4 本 ○ 400 ▲2,570 Okdo ROCK ケース MB20- 8-20 200 80 200 10 5 1.2 M3×5　　4 本 ○ 492 ▲3,020 MB21- 9-35 210 90 350 10 5 1.2 M3×5　　6 本 ○ 843 ▲4,190 フリーサイズ ケース/ MB21-16-26 210 160 260 12 6 1.5 M3×5　　4 本 ○ 1,091 ▲5,440 フリーサイズ パネル MB23-10-40 230 100 400 10 5 1.2 M3×5　　6 本 ○ 1,051 ▲5,590 MB24-18-29 240 180 290 12 6 1.5 M3×5　　4 本 ○ 1,381 ▲6,120 MB25-10-18 250 100 175 10 5 1.2 M3×5　　4 本 ○ 588.5 ▲3,300 ラックケース MB30-12-20 300 120 200 10 5 1.2 M3×5　　4 本 ○ 815 ▲3,950 ▲は値上げした製品です。 棚板/ ラックパネル オプション部品（別売） 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 貼付ゴム足 ナット入り貼付スペーサー 導通ビス ヘクサロビュラビス（トラス・座付丸皿） Bシリーズ ASTシリーズ EV3-5S MR-11・MR3-5Z 技術資料/ 各種ご案内 P14－10 P14－3 P14－61 P14－60 8 -24

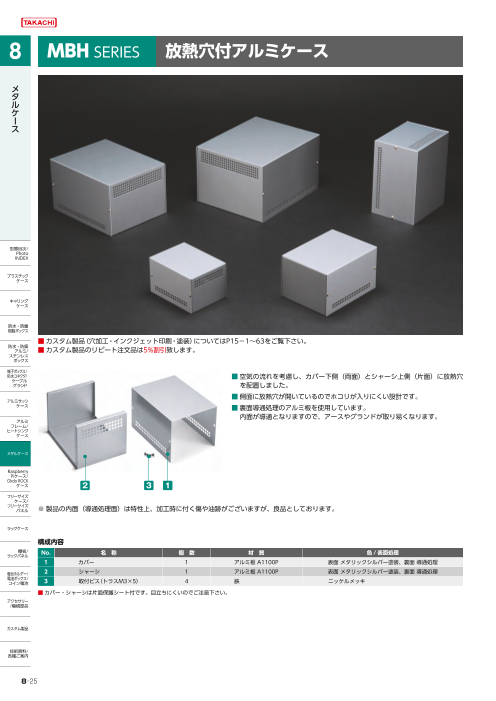

MBH SERIES 放熱穴付アルミケース メ タ ル ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15－1〜63をご覧下さい。 防水・防塵 アルミ/ ■ カスタム製品のリピート注文品は5%割引致します。 ステンレス ボックス 端子ボックス/ 防水コネクタ/ ■ 空気の流れを考慮し、カバー下側（両面）とシャーシ上側（片面）に放熱穴 ケーブル グランド を配置しました。 ■ 側面に放熱穴が開いているのでホコリが入りにくい設計です。 アルミサッシ ケース ■ 裏面導通処理のアルミ板を使用しています。 内面が導通となりますので、アースやグランドが取り易くなります。 アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース 2 3 1 フリーサイズ ケース/ フリーサイズ パネル ※ 製品の内面（導通処理面）は特性上、加工時に付く傷や油跡がございますが、良品としております。 ラックケース 構成内容 棚板/ ラックパネル No. 名　称 個　数 材　質 色 / 表面処理 1 カバー 1 アルミ板 A1100P 表面 メタリックシルバー塗装、裏面 導通処理 電池ホルダー/ 2 シャーシ 1 アルミ板 A1100P 表面 メタリックシルバー塗装、裏面 導通処理 電池ボックス/ コイン電池 3 取付ビス（トラスM3×5） 4 鉄 　　　　　　　 ニッケルメッキ ■ カバー・シャーシは片面保護シート付です。目立ちにくいのでご注意下さい。 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 8 -25

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 c d c D g h メ タ ル ケ ー ス e f e W 放熱穴部詳細図 型番目次/ 7 Photo INDEX プラスチック ケース キャリング ケース 4 防水・防塵 樹脂ボックス 防水・防塵 放熱穴数 アルミ/ ステンレス ボックス 型　番 カバー シャーシ 端子ボックス/ MBH10- 9-12 24個×2面 36個 防水コネクタ/ ケーブル MBH12-10-16 36個×2面 42個 グランド MBH15-12-20 44個×2面 72個 MBH18-14-23 56個×2面 88個 アルミサッシ ケース MBH21-16-26 60個×2面 130個 MBH24-18-29 72個×2面 150個 アルミ フレーム/ ヒートシンク ケース 型番・寸法・標準価格 型　番 Ｗ Ｈ D a b c d e f ｇ ｈ 板厚 自重（ｇ） 標準価格（税別） メタルケース MBH10- 9-12 100 90 120 64.5 14 11.5 77 21.5 77 10 5 1.0 190 ▲1,770 MBH12-10-16 120 100 160 71 14 14.5 91 20.5 119 10 5 1.0 265 ▲2,530 Raspberry Piケース/ MBH15-12-20 150 120 200 84 21 15.5 119 26.5 147 10 5 1.2 476 ▲3,330 Okdo ROCK ケース MBH18-14-23 180 140 230 104 21 16.5 147 20.5 189 10 5 1.2 655 ▲3,720 フリーサイズ MBH21-16-26 210 160 260 117 28 17.5 175 28.5 203 12 6 1.5 1,068 ▲5,430 ケース/ フリーサイズ MBH24-18-29 240 180 290 137 28 18.5 203 22.5 245 12 6 1.5 1,354 ▲6,570 パネル ▲は値上げした製品です。 ラックケース オプション部品（別売） 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 貼付ゴム足 ナット入り貼付スペーサー 導通ビス ヘクサロビュラビス（トラス・座付丸皿） Bシリーズ ASTシリーズ EV3-5S MR-11・MR3-5Z 技術資料/ 各種ご案内 P14－10 P14－3 P14－61 P14－60 8 -26 a b H H/2 g 7 4 15

MBC SERIES フランジ足付アルミケース メ タ ル ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15－1〜63をご覧下さい。 防水・防塵 ■ カスタム製品のリピート注文品は5%割引致します。 樹脂ボックス 2 防水・防塵 アルミ/ ■ そのまま壁面等に設置の出来るフランジ足付タイプです。 ステンレス ボックス 1 ■ スイッチボックスや操作機器用ボックスに最適です。 端子ボックス/ ■ 裏面導通処理のアルミ板を使用しています。 防水コネクタ/ ケーブル 内面が導通となりますので、アースやグランドが取り易くなります。 グランド ■ 三方向を1mm単位でご指定出来るMBCFシリーズはP10－47〜50を アルミサッシ ご覧下さい。 ケース アルミ フレーム/ ヒートシンク ケース 3 3方向フリーサイズ 3方向フリーサイズ 3方向フリーサイズ 3方向フリーサイズ 2方向フリーサイズ 2方向フリーサイズ 3方向フリーサイズ メタルケース ※ 製品の内面（導通処理面）は特性上、加工時に付く傷や油跡がございますが、良品としております。 Raspberry Piケース/ Okdo ROCK ケース 構成内容 フリーサイズ No. 名　称 個　数 材　質 色 / 表面処理 ケース/ フリーサイズ 1 カバー 1 アルミ板 A1100P 表面 メタリックシルバー塗装、裏面 導通処理 パネル 2 シャーシ 1 アルミ板 A1100P 表面 メタリックシルバー塗装、裏面 導通処理 3 取付ビス（トラスM3×5） 4 鉄 　　　　　　　 ニッケルメッキ ラックケース ■ カバー・シャーシは片面保護シート付です。目立ちにくいのでご注意下さい。 棚板/ ラックパネル オプション部品（別売） 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 ナット入り貼付スペーサー 導通ビス ヘクサロビュラビス（トラス・座付丸皿） 技術資料/ 各種ご案内 ASTシリーズ EV3-5S MR-11・MR3-5Z P14－3 P14－61 P14－60 8 -27

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 MBC5-4-7〜MBC13-6-9 シャーシ補強なし メ タ ル ケ ー ス 4-R3 7.75 c 15 W 15 H/2 H/2 W+30 MBC14-4-20〜MBC20-8-15 型番目次/ Photo INDEX シャーシ補強あり プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル 7.75 グランド 4-R3 c 15 W 15 アルミサッシ ケース W+30 H/2 H/2 アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル 型番・寸法・標準価格 ラックケース 型　番 W H D a b c d 板厚（t） 自重（g） 標準価格（税別） MBC 5-4- 7 50 40 70 15 40 10 5 1.2 64 ▲ 840 棚板/ MBC 7-4- 5 70 40 50 10 30 10 5 1.2 62 ▲ 810 ラックパネル MBC 7-4-10 70 40 100 15 70 10 5 1.2 102 ▲ 990 MBC 8-5-12 80 50 120 15 90 12 6 1.5 180 ▲1,260 電池ホルダー/ 電池ボックス/ MBC10-4-15 100 40 150 20 110 12 6 1.5 224 ▲1,480 コイン電池 MBC10-5- 7 100 50 70 15 40 10 5 1.2 112 ▲1,030 MBC10-7-15 100 65 150 20 110 12 6 1.5 280 ▲1,560 アクセサリー /機構部品 MBC13-6- 9 125 60 90 15 60 12 6 1.5 210 ▲1,390 MBC14-4-20 135 40 200 25 150 12 6 1.5 367 ▲2,230 カスタム製品 MBC15-7-11 150 65 110 15 80 12 6 1.5 298 ▲1,730 MBC17-4-25 170 40 250 30 190 12 6 1.5 527 ▲2,300 MBC18-7-13 175 70 130 15 100 12 6 1.5 389 ▲2,140 技術資料/ 各種ご案内 MBC20-8-15 200 75 150 20 110 12 6 1.5 490 ▲2,610 ▲は値上げした製品です。 8 -28 2 2 4.5 a b a H D 4.5 a b a H D c c d d

MBF SERIES アルミフリーサイズケース フ リ ー サ イ ズ ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15－1～63をご覧下さい。 樹脂ボックス ■ カスタム製品のリピート注文品は5%割引致します。 防水・防塵 アルミ/ ステンレス ボックス 1 加工例 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース 2 3 Raspberry Piケース/ Okdo ROCK ■ 幅（W）と奥行き（D）は50～500mmまで、高さ（H）は20～250mmまで1ｍｍ単位で指定出来るフリーサイズケースです。 ケース ■ 内面が導通となりますので、アースやグランドが取り易くなります。 フリーサイズ ケース/ フリーサイズ ※ 製品の内面（導通処理面）は特性上、加工時に付く傷や油跡がございますが、良品としております。 パネル ■ フリーサイズケースと穴加工をセットでご注文いただいた場合、通常の追加工と比べ穴加工費が割安です。 ラックケース ＊ 穴加工をご依頼の際はCADデータまたは図面（スケッチ図可）を添付して下さい。お見積り致します。 ■ サイズにより標準品「MBシリーズ」に取扱いがあるものがございます。 棚板/ ※ 同サイズの場合、MBシリーズでご注文いただいたほうが価格は安いです。詳しくは「MBシリーズ」P8－24の表をご覧下さい。 ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 構成内容 No. 名　称 個　数 材　質 色 /表面処理 アクセサリー 1 カバー 1 アルミ板 A1100P 表面メタリックシルバー塗装、裏面導通処理 /機構部品 2 シャーシ 1 アルミ板 A1100P 表面メタリックシルバー塗装、裏面導通処理 3 取付ビス（トラスM3×5）　　 4 / 6 鉄 ニッケルメッキ　　　　　　　　　　　　　 カスタム製品 ■ カバー・シャーシは片面保護シート付です。目立ちにくいのでご注意下さい。 技術資料/ 各種ご案内 10 -39

1 サイズ選定 三方向1ｍｍ単位のフリーサイズでご指定いただけます。 W 50～500ｍｍ D 50～500ｍｍ フ リ ー サ イ ズ ケ ー ス H 20～250ｍｍ 注意：H寸法はW・D寸法により制限がございます。 （詳細はP10－41の表をご参照下さい。） 寸法範囲以下または以上のサイズは別途ご相談下さい。 型番目次/ Photo INDEX ■ 板厚とシャーシ構造はサイズにより下記仕様になります。 　（P10－41の標準価格表をご参照下さい。） プラスチック ケース シャーシタイプ A シャーシタイプ B キャリング （補強なし） （補強あり） ケース 【A10】タイプ 【B12】タイプ 【B15】タイプ 防水・防塵 樹脂ボックス W200・H100・D500 以下 W400・H225・D400 以下 W500・H250・D500 以下 防水・防塵 補強なし（A）板厚 1.0mm 補強あり（B）板厚 1.2mm 補強あり（B）板厚 1.5mm アルミ/ ステンレス シャーシタイプ・板厚【A10】 シャーシタイプ・板厚【B12】 シャーシタイプ・板厚【B15】 ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル 型番記入方法 ご注文の際は □ 内へ選択項目にあったご希望のサイズを記入して下さい。 ラックケース 棚板/ ケース型番 MBF 122 - 70 - 130 A 10 ラックパネル （ご注文例） W H D シャーシ 板厚 電池ホルダー/ 電池ボックス/ タイプ コイン電池 納　　期 実働3日目発送（穴加工無し） アクセサリー 実働5日目発送（穴加工付） 受注日および土・日・祭日は実働日に含まれません。 納期は基準納期です。数量、追加工内容によっては変わることがございます。 /機構部品 価　　格 標準価格表P10－41をご覧下さい。 カスタム製品 技術資料/ 各種ご案内 10 -40

標準価格表（税別） 1台～3台までは同単価です。 4台以上は単価が下がります。 フ 4台以上の場合はWEBサイトからお見積りいただけます。 リ MBFシリーズのページに進み「、フリーサイズWEB見積・図面ダウン ー ロードページ」ボタンをクリックし、価格をご確認下さい。 サ 製作数は最大5つまで指定可能です。 イ ズ ケ 【A10】タイプ 補強なし板厚1.0mm ー CLICK! ス 【B12】タイプ 補強あり板厚1.2mm フリーサイズWEB見積・図面ダウンロード 【B15】タイプ 補強あり板厚1.5mm ■「 － 」のサイズはお受け出来ません。 ビス4ヶ所止め ビス6ヶ所止め W D 50～ 80～ 100～ 126～ 151～ 176～ 201～ 226～ 251～ 276～ 301～ 326～ 351～ 376～ 401～ 426～ 451～ 476～ H 79 99 125 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500 20～ 35 4,460 4,550 4,730 4,870 5,070 5,200 5,430 5,580 6,040 6,170 6,380 6,560 6,860 7,000 7,320 7,470 8,130 8,280 50～ 99 36～ 50 4,550 4,710 4,870 5,030 5,250 5,420 5,610 5,760 6,250 6,410 7,990 8,190 8,560 8,760 11,190 11,420 12,190 12,430 51～ 75 ― 4,960 5,160 5,320 5,580 5,730 7,270 7,780 8,050 8,240 8,530 8,760 9,190 9,380 12,000 12,430 13,100 13,370 20～ 50 4,840 4,980 5,220 5,390 5,650 5,840 7,730 7,970 8,270 8,520 10,880 11,190 11,670 11,970 12,590 12,920 13,570 13,890 100～ 150 51～ 75 ― 5,270 5,510 5,760 6,010 6,510 8,220 8,480 8,800 9,070 11,600 11,940 12,450 12,940 13,500 13,820 14,560 14,900 型番目次/ 76～100 ― 5,550 5,790 6,050 6,620 6,870 8,640 8,920 9,300 9,570 12,240 12,590 13,320 13,690 14,250 14,620 15,390 15,730 Photo INDEX 20～ 50 5,100 5,310 5,560 5,820 6,380 6,630 8,390 8,680 9,040 9,320 11,940 12,300 13,040 13,370 13,940 14,300 15,060 15,430 51～ 75 ― ― 5,950 6,480 6,800 7,070 8,930 9,230 9,630 9,940 12,700 13,280 13,890 14,280 14,880 15,280 16,110 16,480 151～ 76～100 ― ― ― 8,250 8,670 9,020 9,430 9,740 10,140 10,500 13,590 14,010 14,660 15,060 15,730 16,140 16,990 17,440 プラスチック 200 ケース 101～125 ― ― ― ― 9,160 9,500 9,940 10,300 10,740 11,270 14,370 14,810 15,510 15,990 16,650 17,110 18,030 18,660 126～150 ― ― ― ― ― 9,960 10,410 10,810 11,450 11,840 15,060 15,550 16,280 16,770 17,490 17,970 19,120 19,580 20～ 50 ― 6,940 7,560 7,930 8,300 8,650 9,050 9,370 9,780 10,120 13,160 13,560 14,200 14,630 15,270 15,670 16,570 16,970 キャリング 51～ 75 ― 7,660 8,050 8,410 8,850 9,220 9,630 10,010 10,440 10,990 14,010 14,430 15,140 15,610 16,280 16,740 17,660 18,290 ケース 76～100 ― 8,060 8,480 8,870 9,320 9,710 10,160 10,560 11,160 11,590 14,760 15,260 15,990 16,430 17,170 17,650 18,800 19,280 201～ 250 101～125 ― ― ― ― 9,880 10,280 10,750 11,360 11,840 12,240 15,610 16,120 16,890 17,410 18,170 18,880 19,920 20,430 防水・防塵 126～150 ― ― ― ― ― 10,790 11,460 11,890 12,410 12,850 16,370 16,930 17,740 18,250 19,260 19,790 20,860 21,430 樹脂ボックス 151～175 ― ― ― ― ― ― 12,060 12,530 13,050 13,510 17,220 17,790 18,660 19,390 20,280 20,830 22,000 22,570 176～200 ― ― ― ― ― ― ― 13,070 13,630 14,120 18,010 18,590 19,660 20,260 21,160 21,770 22,940 23,520 防水・防塵 20～ 50 ― 7,610 8,010 8,400 8,850 9,250 9,710 10,110 10,710 11,100 14,180 14,660 15,390 15,880 16,590 17,090 18,230 18,680 アルミ/ ステンレス 51～ 75 ― 8,110 8,560 8,970 9,440 9,880 10,350 10,960 11,420 11,840 15,100 15,610 16,390 16,890 17,690 18,370 19,420 19,920 ボックス 76～100 ― 8,570 9,040 9,450 9,990 10,410 11,100 11,540 12,060 12,470 15,940 16,470 17,280 17,840 18,810 19,380 20,410 20,950 端子ボックス/ 251～ 101～125 ― ― ― ― 10,570 11,220 11,730 12,200 12,760 13,230 16,850 17,430 18,300 19,030 19,890 20,460 21,610 22,200 防水コネクタ/ 300 126～150 ― ― ― ― ― 11,760 12,330 12,810 13,380 13,880 17,680 18,290 19,360 19,970 20,830 21,440 22,610 23,220 ケーブル グランド 151～175 ― ― ― ― ― ― 12,980 13,490 14,080 14,600 18,600 19,400 20,360 20,980 21,940 22,550 23,800 24,440 176～200 ― ― ― ― ― ― ― 14,090 14,700 15,250 19,600 20,260 21,250 21,900 22,880 23,540 24,820 25,500 アルミサッシ 201～225 ― ― ― ― ― ― ― ― 19,150 20,110 25,560 26,480 27,860 28,780 30,170 31,090 32,900 34,010 ケース 20～ 50 ― 8,010 8,460 11,000 11,600 12,170 12,930 13,450 14,080 14,620 15,220 15,790 16,580 17,110 18,110 18,640 19,680 20,250 51～ 75 ― 8,580 9,040 11,730 12,390 13,110 13,770 14,360 14,990 15,560 16,200 16,800 17,660 18,400 19,260 19,820 20,970 21,550 アルミ 76～100 ― 11,200 11,820 12,430 13,280 13,850 14,530 15,150 15,820 16,430 17,130 17,710 18,770 19,390 20,260 20,870 22,050 22,630 フレーム/ ヒートシンク 101～125 ― ― ― ― 14,030 14,660 15,380 16,050 16,760 17,380 18,110 18,920 19,850 20,470 21,430 22,050 23,290 23,940 ケース 301～ 350 126～150 ― ― ― ― ― 15,400 16,180 16,830 17,560 18,240 19,160 19,820 20,820 21,460 22,430 23,120 24,380 25,040 151～175 ― ― ― ― ― ― 17,000 17,690 18,480 19,330 20,140 20,850 21,850 22,570 23,580 24,300 25,630 26,510 メタルケース 176～200 ― ― ― ― ― ― ― 18,510 19,490 20,200 21,030 21,750 22,820 23,560 24,590 25,320 26,890 27,620 201～225 ― ― ― ― ― ― ― ― 25,380 26,420 27,560 28,590 30,070 31,070 32,590 33,780 35,720 36,720 226～250 ― ― ― ― ― ― ― ― ― 33,900 35,440 36,800 38,750 40,110 42,220 43,610 46,100 47,480 Raspberry Piケース/ 20～ 50 ― 8,530 9,040 11,730 12,590 13,190 13,890 14,500 15,200 15,760 16,470 17,090 18,200 18,810 19,740 20,320 21,590 22,200 Okdo ROCK 51～ 75 ― 9,170 9,710 12,710 13,440 14,080 14,830 15,460 16,190 16,820 17,560 18,360 19,360 19,980 20,980 21,620 22,970 23,600 ケース 76～100 ― 11,930 12,800 13,450 14,240 14,900 15,650 16,300 17,090 17,740 18,660 19,340 20,360 21,030 22,070 22,720 24,100 24,780 フリーサイズ 101～125 ― ― ― ― 15,090 15,780 16,580 17,260 18,070 18,940 19,740 20,450 21,520 22,230 23,320 24,020 25,490 26,360 ケース/ 351～ フリーサイズ パネル 400 126～150 ― ― ― ― ― 16,590 17,390 18,120 19,120 19,860 20,710 21,440 22,540 23,270 24,400 25,120 26,820 27,520 151～175 ― ― ― ― ― ― 18,340 19,260 20,130 20,870 21,750 22,510 23,680 24,470 25,670 26,590 28,200 28,950 176～200 ― ― ― ― ― ― ― 20,120 21,000 21,830 22,720 23,490 24,740 25,510 26,880 27,690 29,330 30,110 ラックケース 201～225 ― ― ― ― ― ― ― ― 27,550 28,660 29,920 31,050 32,750 34,020 35,680 36,800 39,090 40,200 226～250 ― ― ― ― ― ― ― ― ― 36,890 38,560 40,040 42,420 43,910 46,130 47,610 50,540 52,040 20～ 50 ― 11,120 11,970 12,650 13,420 14,070 14,860 15,510 16,260 16,940 17,890 18,540 19,620 20,300 21,350 22,030 23,490 24,140 棚板/ 51～ 75 ― 12,130 12,860 13,550 14,360 15,050 15,860 16,540 17,370 18,240 19,050 19,740 20,870 21,590 22,700 23,420 25,000 25,850 ラックパネル 76～100 ― 12,870 13,630 14,360 15,170 15,910 16,760 17,490 18,490 19,220 20,060 20,780 21,960 22,690 23,860 24,570 26,360 27,090 101～125 ― ― ― ― 16,130 16,870 17,750 18,690 19,550 20,320 21,200 22,000 23,220 23,980 25,220 26,140 27,860 28,630 401～ 電池ホルダー/ 126～150 ― ― ― ― ― 17,750 18,820 19,620 20,520 21,310 22,240 23,010 24,300 25,060 26,530 27,290 29,050 29,850 電池ボックス/ 450 コイン電池 151～175 ― ― ― ― ― ― 19,820 20,650 21,620 22,420 23,400 24,190 25,560 26,530 27,880 28,690 30,550 31,390 176～200 ― ― ― ― ― ― ― 21,560 22,550 23,400 24,410 25,260 26,770 27,620 29,000 29,870 31,780 32,590 201～225 ― ― ― ― ― ― ― ― 29,720 30,930 32,300 33,670 35,550 36,760 38,660 39,860 42,480 43,680 アクセサリー /機構部品 226～250 ― ― ― ― ― ― ― ― ― 39,860 41,870 43,460 45,940 47,520 50,000 51,600 54,980 56,550 20～ 50 ― 12,070 12,830 13,560 14,430 15,160 16,020 16,770 17,780 18,510 19,390 20,120 21,390 22,110 23,390 24,120 26,130 26,860 51～ 75 ― 13,030 13,820 14,560 15,480 16,230 17,130 18,050 18,970 19,740 20,660 21,430 22,770 23,540 24,910 25,830 27,790 28,540 カスタム製品 76～100 ― 13,820 14,640 15,430 16,350 17,170 18,250 19,050 20,000 20,780 21,720 22,510 23,910 24,700 26,240 27,060 29,040 29,830 101～125 ― ― ― ― 17,390 18,400 19,400 20,190 21,190 22,000 23,000 23,800 25,290 26,270 27,750 28,590 30,720 31,530 451～ 500 126～150 ― ― ― ― ― 19,320 20,320 21,190 22,200 23,060 24,060 24,920 26,600 27,450 28,960 29,800 31,970 32,820 技術資料/ 151～175 ― ― ― ― ― ― 21,450 22,340 23,390 24,260 25,330 26,400 27,980 28,860 30,440 31,330 33,630 34,500 各種ご案内 176～200 ― ― ― ― ― ― ― 23,330 24,400 25,310 26,600 27,490 29,110 30,020 31,660 32,560 34,880 35,810 201～225 ― ― ― ― ― ― ― ― 32,320 33,750 35,320 36,580 38,820 40,080 42,340 43,610 46,880 48,140 226～250 ― ― ― ― ― ― ― ― ― 43,550 45,580 47,250 50,190 51,880 54,780 56,490 60,590 62,290 10 -41 ※表示の価格は改定後の価格です。

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図・3DCADデータをダウンロードしてご確認下さい。 【A10】タイプ 補強なし板厚1.0mm W 50～200mm 4（6）-M3 トラス フ （　）内は D301mm 以上の場合です。 リ ー サ イ ズ ケ ー ※注意：H寸法はW・D寸法により制限がございます。 ス （詳細はP10－41の表をご参照下さい。） D寸法301mm以上は取付穴が2ヵ所(○部内)追加 になり6ヶ所止めです。 10 5 型番目次/ Photo INDEX プラスチック ※H 20～100mm ケース キャリング ケース D/2 D 50～500mm 防水・防塵 樹脂ボックス 防水・防塵 【B12】タイプ 補強あり板厚1.2mm 【B15】タイプ 補強あり板厚1.5mm アルミ/ ステンレス ボックス 端子ボックス/ 4（6）-M3 トラス 防水コネクタ/ ケーブル W 50～500mm （　）内は D301mm 以上の場合です。 グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク シャーシタイプ・板厚 a b ケース 【B12】 10 5 メタルケース 【B15】 12 6 ※注意：H寸法はW・D寸法により制限がございます。 Raspberry Piケース/ （詳細はP10－41の表をご参照下さい。） Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル D寸法301mm以上は取付穴が2ヵ所(○部内)追加 になり6ヶ所止めです。 ラックケース a b 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー ※H 20～250mm /機構部品 カスタム製品 D/2 技術資料/ D 80～500mm 各種ご案内 10 -42 H/2 H/2 a 10 5 b

MBCF SERIES フランジ足付アルミフリーサイズケース フ リ ー サ イ ズ ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15－1～63をご覧下さい。 ステンレス ボックス ■ カスタム製品のリピート注文品は5%割引致します。 端子ボックス/ 防水コネクタ/ 加工例 ケーブル グランド 1 アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース 2 3 フリーサイズ ケース/ フリーサイズ パネル ■ 幅（W）50～500mm、奥行き（D）50～400mm、高さ（H）25～200mmまで1mm単位で指定出来るフランジ足付フリーサイズケースです。 フランジ部の取付け穴は2箇所と4箇所が選択可能です。 ラックケース ■ 内面が導通となりますので、アースやグランドが取り易くなります。 ※ 製品の内面（導通処理面）は特性上、加工時に付く傷や油跡がございますが、良品としております。 棚板/ ■ フリーサイズケースと穴加工をセットでご注文いただいた場合、通常の追加工と比べ穴加工費が割安です。 ラックパネル ＊ 穴加工をご依頼の際はCADデータまたは図面（スケッチ図可）を添付して下さい。お見積り致します。 電池ホルダー/ 　（詳細はP10－154の『フリーサイズケース 追加工・印刷のカスタマイズ』をご覧下さい。） 電池ボックス/ コイン電池 ■ サイズにより標準品「MBCシリーズ」に取扱いがあるものがございます。 ＊ 同サイズの場合、MBCシリーズでご注文いただいたほうが価格は安いです。詳しくは「MBCシリーズ」P8－28の表をご覧下さい。 アクセサリー /機構部品 構成内容 No. 名　称 個　数 材　質 色 /表面処理 カスタム製品 1 カバー 1 アルミ板 A1100P 表面メタリックシルバー塗装、裏面導通処理 2 シャーシ 1 アルミ板 A1100P 表面メタリックシルバー塗装、裏面導通処理 技術資料/ 3 取付ビス（トラスM3×5）　　 4 / 6 鉄　　　 ニッケルメッキ　　　　　　　　　　　　　 各種ご案内 ■ カバー、シャーシは片面保護シート付です。目立ちにくいのでご注意下さい。 10 -47

1 サイズ選定 三方向1ｍｍ単位のフリーサイズでご指定いただけます。 W 50～500ｍｍ D 50～400ｍｍ フ リ ー サ イ ズ H 25～200ｍｍ ケ ー ス 注意：H寸法はW・D寸法により制限がございます。 （詳細はP10ー49の表をご参照下さい。） 寸法範囲以下または以上のサイズは別途ご相談下さい。 ■ 板厚とシャーシ構造はサイズにより下記仕様になります。 　（P10－49の標準価格表をご参照下さい。） シャーシタイプ A シャーシタイプ B （補強なし） （補強あり） 型番目次/ Photo INDEX 【A12】タイプ 【B12】タイプ 【B15】タイプ プラスチック W200・H100・D400 以下 W300・H200・D400 以下 W500・H200・D400 以下 ケース 補強なし（A）板厚 1.2mm 補強あり（B）板厚 1.2mm 補強あり（B）板厚 1.5mm シャーシタイプ・板厚【A12】 シャーシタイプ・板厚【B12】 シャーシタイプ・板厚【B15】 キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 2 取付穴数選定 メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル 2個（片側1個づつ） 4個（片側2個づつ） ラックケース 型番記入方法 ご注文の際は □ 内へ 1～2 の選択項目にあった寸法や記号を記入して下さい。 棚板/ ラックパネル ケース型番 MBCF 155 - 80 - 200 B 12 - 4 電池ホルダー/ 電池ボックス/ コイン電池 （ご注文例） W H D シャーシ 板厚 取付穴数 タイプ アクセサリー /機構部品 納　　期 実働3日目発送(穴加工無し) 実働5日目発送(穴加工付) 受注日および土・日・祭日は実働日に含まれません。 納期は基準納期です。数量、追加工内容によっては変わることがございます。 カスタム製品 価　　格 標準価格表P10－49をご覧下さい。 技術資料/ 各種ご案内 10 -48

標準価格表（税別） 1台～3台までは同単価です。 4台以上は単価が下がります。 フ 4台以上の場合はWEBサイトからお見積りいただけます。 リ MBCFシリーズのページに進み、「フリーサイズWEB見積ページ」 ー ボタンをクリックし、価格をご確認下さい。 サ イ 製作数は最大5つまで指定可能です。 ズ ケ 【A12】タイプ 補強なし板厚1.2mm ー CLICK! ス 【B12】タイプ 補強あり板厚1.2mm 【B15】タイプ 補強あり板厚1.5mm ■「 － 」のサイズはお受け出来ません。 ビス4ヶ所止め ビス6ヶ所止め W D 50～ 75～ 100～ 126～ 151～ 176～ 201～ 226～ 251～ 276～ 301～ 326～ 351～ 376～ H 74 99 125 150 175 200 225 250 275 300 325 350 375 400 50～99 25～ 35 5,270 5,450 5,660 5,840 6,120 6,290 6,570 6,760 7,280 7,490 7,740 7,950 8,370 8,580 36～ 50 ー 5,610 5,830 6,050 6,300 6,510 6,800 6,990 7,540 7,760 8,850 9,070 9,530 9,760 25～ 29 ー 5,700 5,950 6,180 6,500 6,740 8,120 8,350 8,670 8,910 ー ー ー ー 100～150 30～ 50 ー 5,950 6,220 6,470 6,800 7,040 8,470 8,740 9,050 9,320 11,940 12,280 12,870 13,200 型番目次/ 51～ 75 ー ー 6,620 6,900 7,250 7,820 9,020 9,270 9,630 9,910 12,690 13,040 13,710 14,240 Photo 76～100 ー ー ー 7,260 7,880 8,210 9,430 9,760 10,110 10,410 13,320 13,740 14,600 14,990 INDEX 25～ 29 ー 6,040 6,360 6,630 7,260 7,560 8,770 9,050 9,420 9,710 ー ー ー ー 30～ 50 ー 6,360 6,660 6,990 7,620 7,940 9,170 9,480 9,850 10,160 13,030 13,420 14,280 14,660 プラスチック ケース 151～200 51～ 75 ー ー 7,950 8,580 8,980 9,320 9,760 10,070 10,480 10,820 13,850 14,430 15,160 15,610 76～100 ー ー ー 8,980 9,430 9,780 10,230 10,580 11,000 11,380 14,700 15,170 15,940 16,400 101～125 ー ー ー ー 9,910 10,300 10,790 11,190 11,660 12,200 15,520 16,010 16,860 17,350 キャリング ケース 126～150 ー ー ー ー ー 10,760 11,260 11,680 12,340 12,740 16,250 16,760 17,630 18,140 25～ 29 ー 7,280 7,880 8,240 8,670 9,020 9,390 9,760 10,170 10,500 ー ー ー ー 30～ 50 ー 7,600 8,250 8,610 9,050 9,420 9,850 10,230 10,660 11,000 14,280 14,700 15,510 15,970 防水・防塵 51～ 75 ー ー 8,770 9,160 9,630 10,020 10,480 10,870 11,330 11,880 15,160 15,650 16,480 16,980 樹脂ボックス 201～250 76～100 ー ー ー 9,590 10,110 10,510 11,000 11,430 12,080 12,480 15,920 16,430 17,310 17,810 防水・防塵 101～125 ー ー ー ー 10,690 11,100 11,610 12,240 12,760 13,200 16,800 17,370 18,300 18,820 アルミ/ 126～150 ー ー ー ー ー 11,610 12,340 12,770 13,350 13,820 17,560 18,150 19,140 19,680 ステンレス ボックス 151～175 ー ー ー ー ー ー 12,970 13,440 14,030 14,530 18,480 19,060 20,080 20,870 176～200 ー ー ー ー ー ー ー 13,990 14,600 15,100 19,230 19,880 21,110 21,740 端子ボックス/ 防水コネクタ/ 25～ 29 ー 7,930 8,310 8,700 9,200 9,590 10,070 10,440 11,080 11,480 ー ー ー ー ケーブル グランド 30～ 50 ー 8,300 8,740 9,150 9,620 10,040 10,540 10,940 11,610 12,010 15,360 15,860 16,740 17,250 51～ 75 ー ー 9,270 9,720 10,250 10,700 11,220 11,840 12,350 12,800 16,300 16,860 17,780 18,310 アルミサッシ ケース 251～300 76～100 ー ー ー 10,230 10,810 11,250 11,970 12,450 12,980 13,440 17,150 17,720 18,680 19,260 101～125 ー ー ー ー 11,420 12,070 12,670 13,130 13,710 14,200 18,110 18,680 19,720 20,510 126～150 ー ー ー ー ー 12,600 13,230 13,740 14,350 14,830 18,920 19,550 20,770 21,440 アルミ フレーム/ 151～175 ー ー ー ー ー ー 13,910 14,430 15,090 15,650 19,880 20,710 21,850 22,510 ヒートシンク ケース 176～200 ー ー ー ー ー ー ー 15,050 15,720 16,280 20,890 21,570 22,750 23,430 30～ 50 ー ー ー 11,840 12,520 13,100 13,940 14,510 15,160 15,740 16,450 16,990 17,960 18,530 51～ 75 ー ー ー 12,630 13,350 14,090 14,810 15,420 16,130 16,740 17,480 18,050 19,080 19,860 メタルケース 76～100 ー ー ー ー 14,200 14,830 15,560 16,240 16,980 17,610 18,350 18,990 20,230 20,850 301～350 101～125 ー ー ー ー 15,020 15,670 16,470 17,130 17,900 18,600 19,380 20,200 21,350 22,010 Raspberry Piケース/ 126～150 ー ー ー ー ー 16,410 17,250 17,910 18,750 19,460 20,450 21,150 22,290 22,990 Okdo ROCK 151～175 ー ー ー ー ー ー 18,120 18,860 19,720 20,590 21,450 22,180 23,420 24,140 ケース 176～200 ー ー ー ー ー ー ー 19,640 20,700 21,450 22,350 23,090 24,380 25,150 フリーサイズ ケース/ 30～ 50 ー ー ー 12,690 13,610 14,240 14,990 15,620 16,390 17,000 17,780 18,410 19,740 20,370 フリーサイズ 51～ 75 ー ー ー 13,720 14,510 15,160 15,990 16,640 17,440 18,120 18,930 19,740 20,980 21,630 パネル 76～100 ー ー ー ー 15,270 15,990 16,800 17,500 18,310 19,030 20,060 20,740 22,000 22,680 351～400 101～125 ー ー ー ー 16,180 16,910 17,780 18,510 19,400 20,260 21,160 21,900 23,210 23,950 ラックケース 126～150 ー ー ー ー ー 17,720 18,630 19,380 20,460 21,220 22,130 22,880 24,240 24,980 151～175 ー ー ー ー ー ー 19,580 20,570 21,500 22,290 23,270 24,040 25,460 26,240 176～200 ー ー ー ー ー ー ー 21,430 22,400 23,220 24,190 25,030 26,470 27,290 棚板/ ラックパネル 30～ 50 ー ー ー 13,660 14,530 15,210 16,070 16,770 17,610 18,310 19,330 20,020 21,310 22,020 51～ 75 ー ー ー 14,630 15,510 16,240 17,150 17,880 18,760 19,670 20,540 21,280 22,680 23,400 電池ホルダー/ 76～100 ー ー ー ー 16,350 17,100 18,020 18,770 19,860 20,630 21,560 22,350 23,750 24,520 電池ボックス/ 401～450 101～125 ー ー ー ー 17,350 18,140 19,090 20,070 21,040 21,810 22,810 23,580 25,100 25,900 コイン電池 126～150 ー ー ー ー ー 19,000 20,180 20,980 22,000 22,810 23,820 24,630 26,180 26,970 151～175 ー ー ー ー ー ー 21,250 22,080 23,120 23,980 25,040 25,900 27,510 28,520 アクセサリー /機構部品 176～200 ー ー ー ー ー ー ー 23,010 24,080 24,970 26,050 26,930 28,760 29,630 30～ 50 ー ー ー 14,770 15,740 16,510 17,450 18,220 19,340 20,110 21,090 21,830 23,400 24,170 51～ 75 ー ー ー 15,850 16,860 17,630 18,680 19,620 20,630 21,410 22,460 23,220 24,920 25,720 カスタム製品 76～100 ー ー ー ー 17,750 18,590 19,780 20,600 21,630 22,470 23,510 24,340 26,050 26,880 451～500 101～125 ー ー ー ー 18,860 19,880 20,990 21,840 22,920 23,780 24,890 25,740 27,580 28,580 126～150 ー ー ー ー ー 20,800 21,910 22,800 23,920 24,830 25,970 26,860 28,870 29,750 技術資料/ 各種ご案内 151～175 ー ー ー ー ー ー 23,140 24,020 25,230 26,140 27,320 28,380 30,370 31,280 176～200 ー ー ー ー ー ー ー 25,030 26,240 27,160 28,560 29,500 31,510 32,440 ※表示の価格は改定後の価格です。 10 -49

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 【A12】タイプ 補強なし板厚1.2mm 取付穴数2個 取付穴数4個 フ リ 15 W 50～200mm 15 ー サ イ ズ 4(6)-M3トラス ケ 8-C1.5面取り ※(　)内はD301mm以上の ー 場合です。 ス ケースD寸法 a 50　～　 60 10 61　～　140 15 4-1.5C面取り 141　～　240 20 241　～　400 30 ※注意：H寸法はW・D寸法により制限がございます。 4-R3 7.75 7.75 　　　　（詳細はP10－49の表をご参照下さい。） 型番目次/ D 寸法 301mm 以上は取付穴が 2 ヵ所（○部内）追加 Photo になり 6 ヵ所止めです。 INDEX 10 5 プラスチック ケース ※H 25～100mm キャリング ケース D/2 D 50～400mm 防水・防塵 樹脂ボックス 防水・防塵 【B12】タイプ 補強あり板厚1.2mm 【B15】タイプ 補強あり板厚1.5mm アルミ/ ステンレス ボックス 取付穴数2個 取付穴数4個 端子ボックス/ 防水コネクタ/ ケーブル グランド d W 50～500mm d アルミサッシ ケース ケースD寸法 a 4(6)-M3トラス アルミ 8-C1.5面取り 50　～　 60 10 フレーム/ ※(　)内はD301mm以上の ヒートシンク 61　～　140 15 ケース 場合です。 141　～　240 20 241　～　400 30 メタルケース Raspberry 4-1.5C面取り シャーシタイプ・板厚 ｂ ｃ d e Piケース/ Okdo ROCK 【B12】 10 5 15 4.5 ケース 【B15】 12 6 20 5.5 フリーサイズ ケース/ フリーサイズ パネル ※注意：H寸法はW・D寸法により制限がございます。 4-R3 　　　　（詳細はP10－49の表をご参照下さい。） ラックケース 7.75 7.75 D 寸法 301mm 以上は取付穴が 2 ヵ所（○部内）追加 になり 6 ヵ所止めです。 b c 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 ※H 25～200mm アクセサリー /機構部品 カスタム製品 D/2 D 75～400mm 技術資料/ 各種ご案内 10 -50 2 2 4.5 D/2 D/2 e D/2 D/2 H/2 10 4.5 H/2 a a b e a a 5 c

B SERIES 貼付ゴム足・成型タイプ ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 ア ク 型番・寸法・標準価格 ■ 材質 /色：合成ゴム / ブラック セ 型　番 A B H 自重（g） 入　数 標準価格（税別）/ 袋 サ ■ 接着テープ付の低価格タイプゴム足です。 リ B 6-2 6 5 1.8 0.1（1個） 10 / 袋 ▲130 ■ 合成ゴムは長期間経過すると色が移行しますのでご注意下さい。 ー B 8-4 8 7.7 3.5 0.2（1個） 10 / 袋 ▲130 ／ B10-4 10 9.2 4.2 0.3（1個） 10 / 袋 ▲130 機 B B11-3 10.8 10.2 3 0.4（1個） 10 / 袋 ▲150 構 B11-5 11 9.6 5 0.6（1個） 10 / 袋 ▲150 部 B12-4 12.7 10 3.8 0.6（1個） 10 / 袋 ▲170 品 B15-5 15.4 14.8 5.1 1.3（1個） 10 / 袋 ▲170 B16-7 16 13 7 1.5（1個） 10 / 袋 ▲250 B19-4 19 15.8 4.2 1.5（1個） 10 / 袋 ▲200 B21-7 21 17 7 2.6（1個） 10 / 袋 ▲250 A B23-5 22.8 22.4 5 2.5（1個） 10 / 袋 ▲340 B26-11 26 20 11 5.9（1個） 10 / 袋 ▲430 ▲は値上げした製品です。 型番目次/ Photo B-P SERIES 貼付ゴム足・型抜きタイプ INDEX プラスチック A ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 ケース B-P21、P22、P23 型番・寸法・標準価格 ■ 材質 / 色：合成ゴム / ブラック キャリング ケース 型　番 A B 自重（g） 入　数 標準価格（税別）/ 袋 A B-P21 10 − 0.4（1個） 10 / 袋 ▲160 B 防水・防塵 B-P22 20 − 1.6（1個） 10 / 袋 ▲200 樹脂ボックス B-P31、P32 B-P23 15 − 0.9（1個） 10 / 袋 ▲160 防水・防塵 B-P31 28 16 3.4（1個） 10 / 袋 ▲430 アルミ/ ステンレス B-P32 46 26 9.4（1個） 10 / 袋 ▲640 ボックス ■ 接着テープ付の汎用タイプゴム足です。 ▲は値上げした製品です。 端子ボックス/ 防水コネクタ/ ■ 合成ゴムは長期間経過すると色が移行しますのでご注意下さい。 ケーブル グランド アルミサッシ SCR SERIES 半球型貼付ゴム足・半透明タイプ ケース アルミ ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 フレーム/ ヒートシンク ケース 型番・寸法・標準価格 ■ 材質 / 色：合成ゴム / 半透明 型　番 A H 自重（g） 入　数 標準価格（税別）/ 袋 メタルケース A SCR 8- 3 8 3 0.1（1個） 10 / 袋 130 SCR11- 5 11 5 0.4（1個） 10 / 袋 160 Raspberry Piケース/ SCR12- 8 12 8 0.8（1個） 10 / 袋 240 Okdo ROCK ケース ■ 接着テープ付の半球型半透明タイプゴム足です。 SCR16- 8 16 8 1.2（1個） 10 / 袋 320 フリーサイズ ■ 合成ゴムは長期間経過すると色が移行しますのでご注意下さい。 SCR19-10 19 10 2.3（1個） 10 / 袋 550 ケース/ フリーサイズ パネル TB ラックケース SERIES 半球型貼付ゴム足 ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 棚板/ ラックパネル 型番・寸法・標準価格 ■ 材質：合成ゴム 型　番 標準価格（税別）/ 袋 電池ホルダー/ A H 自重（g） 入　数 電池ボックス/ ● ブラック ● ホワイト（W） ブラック ホワイト（W） コイン電池 A TB- 7 − 6.7 4.2 0.2（1個） 10 / 袋 ▲110 − TB- 8 TB- 8W 8 2.6 0.3（1個） 10 / 袋 ▲120 ▲120 アクセサリー /機構部品 TB-10 − 10 2.8 0.3（1個） 10 / 袋 ▲110 − TB-12 TB-12W 11.3 5.6 1 （1個） 10 / 袋 ▲120 ▲170 カスタム製品 TB-14 − 14 8 1.2（1個） 10 / 袋 ▲200 − ■ 接着テープ付の半球型ゴム足です。 TB-16 TB-16W 15.9 8 1.9（1個） 10 / 袋 ▲200 ▲360 ■ 合成ゴムは長期間経過すると色が移行しますので TB-21 − 21.6 8.5 2.6（1個） 10 / 袋 ▲370 − 技術資料/ 各種ご案内 ご注意下さい。 TB-27 − 27.8 7.4 4.9（1個） 10 / 袋 ▲420 − ▲は値上げした製品です。 14 -10 3 H H 5 H

AFS・AFM SERIES アルミインシュレーターフット ア ク セ サ リ ー ／ 機 構 部 品 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 ■ アルミの削り出し + アルマイト処理により高級感のある足です。 アルミ/ ステンレス ■ オーディオ機器用インシュレーターをはじめ、高級感を出したい機器へのご利用に最適です。 ボックス ■ 底面には滑り止め用にVMQ製Oリングが付いています。 端子ボックス/ 防水コネクタ/ ケーブル ■ VMQは長期間経過すると色が移行します。 高級なテーブルへの設置や、機器を積み重ねて設置する際はご注意下さい。 グランド アルミサッシ ケース 外付型と内付型が選択可能です。 アルミ フレーム/ ヒートシンク 外付型 / ショットブラスト仕上げ（AFSシリーズ） ケース 外付型は、アルミ足の底側からビスを入れ、筐体にタップ加工をするか、ナットを使用して メタルケース 固定するタイプで、筐体の外からの付け外しが容易です。 Raspberry Piケース/ 表面仕上げは落ち着きと重厚感のあるショットブラスト仕上げです。 Okdo ROCK ケース また、傷や汚れが目立ちにくい仕上げとなっています。 フリーサイズ ケース/ フリーサイズ パネル 色はシルバーとブラックから選択可能です。 ラックケース 棚板/ ラックパネル 内付型 / 鏡面仕上げ（AFＭシリーズ） 電池ホルダー/ 内付型は、アルミ足自体にタップ加工がされており、筐体底面に穴加工をして、筐体内部から 電池ボックス/ コイン電池 ビスを入れ固定するタイプです。 アクセサリー /機構部品 表面仕上げは光沢があり、存在感を主張出来る鏡面仕上げです。 カスタム製品 色はシルバーのみです。 技術資料/ 各種ご案内 14 -15

型番・寸法・標準価格 型 番 D H タイプ C a b 自重（g） 入　数 標準価格（税別）/ 袋 ● シルバー ● ブラック AFS20- 8S AFS20- 8B 20 8 外付型 φ3.4 3 9 18.6（4個） 4 / 袋 990 AFS25-10S AFS25-10B 25 10 外付型 φ4.5 4 12 36.4（4個） 4 / 袋 1,490 AFS30-12S AFS30-12B 30 12 外付型 φ4.5 5 12 66.5（4個） 4 / 袋 1,640 ア AFS35-14S AFS35-14B 35 14 外付型 φ4.5 5 12 113 （4個） 4 / 袋 1,790 ク AFS39-16S AFS39-16B 39 16 外付型 φ4.5 5 15 160.8（4個） 4 / 袋 2,050 セ AFS44-18S AFS44-18B 44 18 外付型 φ4.5 5 20 223.5（4個） 4 / 箱 2,400 サ AFS55-20S AFS55-20B 55 20 外付型 φ5.5 5 20 415 （4個） 4 / 箱 4,050 リ AFM15- 7S − 15 7 内付型 M3 4 − 10 （4個） 4 / 袋 800 ー ／ AFM20- 9S − 20 9 内付型 M3 5 − 25.2（4個） 4 / 袋 860 機 AFM25-12S − 25 12 内付型 M4 7 − 52 （4個） 4 / 袋 1,360 構 AFM30-14S − 30 14 内付型 M4 8 − 87.7（4個） 4 / 袋 1,490 部 AFM35-16S − 35 16 内付型 M4 10 − 142.3（4個） 4 / 袋 1,660 品 AFM39-18S − 39 18 内付型 M4 10 − 204.5（4個） 4 / 袋 1,900 AFM44-20S − 44 20 内付型 M4 10 − 293.5（4個） 4 / 箱 2,270 AFM55-22S − 55 22 内付型 M5 15 − 511 （4個） 4 / 箱 3,930 外観寸法図 ■ 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 型番目次/ Photo AFS SERIES AFM SERIES INDEX プラスチック φD φD ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド C C アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース φｂ メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ 取付例 ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 14 -16 a H a H

PCB SERIES ユニバーサル基板 ア ク セ サ リ ー ／ 機 構 部 品 型番目次/ Photo INDEX プラスチック ケース ■ 両面スルーホール、2.54mmピッチのユニバーサル基板です。 　 強度・耐熱・絶縁性に優れたガラスエポキシ製でありながら、低価格な基板です。 キャリング ケース ■ 四隅に取付穴があいているので、ビスやスペーサーでそのまま固定出来ます。 ■ 鉛フリーはんだを使用したRoHS対応品です。 防水・防塵 樹脂ボックス ■ 計5サイズからお選びいただけます。外形100×160mmはユーロ基板サイズです。 防水・防塵 アルミ/ ステンレス ボックス ■ 下記図面は代表共通図です。 端子ボックス/ 　 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 防水コネクタ/ ケーブル グランド W t アルミサッシ φ1 ケース アルミ 取付例 フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ a SIC5-7-□にPCB32-53を取付け ラックパネル 4-φc 電池ホルダー/ 電池ボックス/ 材質 / 表面処理 : ガラスエポキシ (FR-4) / スルーホール　鉛フリーはんだ　レジスト コイン電池 アクセサリー /機構部品 型番・寸法・標準価格 型　番 W D a b c t 取付ビスサイズ 自重（g） 標準価格（税別） PCB 32- 53 32 53 25 47 2.5 1.2 M2 / M2.5 3.9 ▲135 カスタム製品 PCB 47- 72 47 72 41 66 3.2 1.2 M3 7.4 ▲240 PCB 72- 95 72 95 62 85 3.2 1.2 M3 15.7 ▲410 技術資料/ PCB 90-120 90 120 82 112 3.2 1.6 M3 32.5 ▲620 各種ご案内 PCB100-160 100 160 92 152 3.2 1.6 M3 49.2 ▲890 ▲は値上げした製品です。 14 -1 D b

AST SERIES ナット入り貼付スペーサー ア ク セ サ リ ー ／ 機 構 部 品 ■ 接着テープにより容易に貼り付け出来る貼付スペーサーです。 ■ ケース・ボックスに穴加工をしないで、基板や取付板を取付けることが出来る製品です。 ■ 強力な接着テープを使用していますので、１度貼り付けた後、再度貼り付けることは困難です。 AST2.5-□ AST3-□ AST4-□ 14 1.5 20 3 25 3 型番目次/ M 4 Photo INDEX プラスチック ケース 4 M2.5 6 H H 5 M3 H キャリング ケース ■ 基台 材質 / 色：ナイロン66(UL94V-2) / ブラック 型番・寸法・標準価格 ■ ナット・付属ビス 材質 : 鉄(三価クロメート処理) パック型番・標準価格 防水・防塵 樹脂ボックス 型　番 H 付属ビス 取付可能 推奨締め付け 基板厚mm トルク（N・m） 自重（g） 入 数 標準価格（税別） 型　番 入　数 標準価格（税別） / 袋 / 袋 防水・防塵 AST2.5-5B 5 ナベM2.5×5 1.0〜2.0 0.3 0.6（1個） 4 / 袋 220 AST2.5-5B-P 100 / 袋 ▲4,320 アルミ/ ステンレス AST2.5-10B 10 ナベM2.5×5 1.0〜2.0 0.3 0.8（1個） 4 / 袋 220 AST2.5-10B-P 100 / 袋 ▲4,320 ボックス AST3-6B 6 ナベM3×6 1.0〜3.0 0.4 1.5（1個） 4 / 袋 240 AST3-6B-P 100 / 袋 ▲4,780 端子ボックス/ AST3-10B 10 ナベM3×6 1.0〜3.0 0.4 1.6（1個） 4 / 袋 250 AST3-10B-P 100 / 袋 ▲4,980 防水コネクタ/ ケーブル AST3-15B 15 ナベM3×6 1.0〜3.0 0.4 1.8（1個） 4 / 袋 270 AST3-15B-P 100 / 袋 ▲5,190 グランド AST3-20B 20 ナベM3×6 1.0〜3.0 0.4 2.1（1個） 4 / 袋 280 AST3-20B-P 100 / 袋 ▲5,640 アルミサッシ AST4-10.5B 10.5 ナベM4×8 1.0〜3.5 0.8 2.6（1個） 4 / 袋 280 AST4-10.5B-P 50 / 袋 ▲2,860 ケース AST4-20B 20 ナベM4×8 1.0〜3.5 0.8 3.2（1個） 4 / 袋 300 AST4-20B-P 50 / 袋 ▲2,910 アルミ ■ まとめてご購入の場合はパック売りをご利用下さい。単価が下がりお得です。パック型番・標準価格表をご参照下さい。 ▲は値上げした製品です。 フレーム/ ヒートシンク ■ パック売りにはビスは付属しておりません。 ケース メタルケース ASR SERIES 貼付ボス Raspberry Piケース/ 20 H Okdo ROCK ケース h フリーサイズ ケース/ フリーサイズ パネル ラックケース φ2.5 粘着両面テープ φ7 棚板/ ラックパネル ■ M3タッピングビス固定用の貼付ボスです。 型番・寸法・標準価格 ■ 材質 / 色：ナイロン66（ UL94V-2）/ ナチュラル 　 基板取付けの際はタッピングビスEM-3、EM-3-6をご利用下さい。 型　番 H h 自重（g） 入 数 標準価格（税別）/ 袋 電池ホルダー/ 電池ボックス/ （P1−121） ASR- 5 5.1 3.1 0.9（1個） 10 / 袋 310 コイン電池 ■ 取付けの際は貼り付ける面のゴミを取り除き、脱脂洗浄を行って ASR- 6 6.4 4.4 1 （1個） 10 / 袋 310 下さい。 ASR- 7 7.2 5.1 0.9（1個） 10 / 袋 310 アクセサリー /機構部品 ■ 1度貼り付けした後、再度貼り付けることは困難です。 ASR- 8 8.1 6.3 0.9（1個） 10 / 袋 310 ASR- 9 9 7 1 （1個） 10 / 袋 310 ASR-11 11 9 1 （1個） 10 / 袋 310 カスタム製品 テクニカルデータ ASR-13 12.7 10.7 1.2（1個） 10 / 袋 310 推奨締付トルク値 : 0.4N・m ASR-14.5 14.7 12.8 1.1（1個） 10 / 袋 350 技術資料/ ASR-16 15.9 13.9 1.3（1個） 10 / 袋 370 各種ご案内 ASR-19 19.1 17.1 1.4（1個） 10 / 袋 370 14 -3 14 4 20 5 20 25 6

ASL SERIES 貼付型ワンタッチスペーサー ア ク セ サ リ ー ／ 機 構 部 ■ 基板の取付け穴にワンタッチで篏合可能な貼付スペーサーです。 品 ■ 両面テープですので任意の位置に簡単に貼り付け出来ます。 ■ 一度貼り付けた後、再度貼り付けることは困難です。 ASL-3～12 ASL-15・19 φ5 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ B 粘着両面テープ ステンレス B 粘着両面テープ ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド 型番・寸法・標準価格 ■ 材質 / 色：PA66 / 乳白 アルミサッシ ケース 型　番 A B 取付穴径 対応板厚 自重（g） 入　数 標準価格(税別） / 袋 ASL- 3 2.7 □14 φ3 1.2〜1.6 0.5（1個） 10 / 袋 200 アルミ フレーム/ ASL- 4 4 □14 φ3 1.2〜1.6 0.5（1個） 10 / 袋 200 ヒートシンク ケース ASL- 6 5.6 □14 φ3 1.2〜1.6 0.6（1個） 10 / 袋 200 ASL- 7 7.2 □14 φ3 1.2〜1.6 0.6（1個） 10 / 袋 200 メタルケース ASL- 9 9.2 □14 φ3 1.2〜1.6 0.6（1個） 10 / 袋 220 ASL-10 9.7 □14 φ3 1.2〜1.6 0.6（1個） 10 / 袋 220 Raspberry ASL-12 11.9 □14 φ3 1.2〜1.6 0.6（1個） 10 / 袋 220 Piケース/ Okdo ROCK ASL-15 15.4 □20 φ4 1.2〜1.7 1.3（1個） 10 / 袋 240 ケース ASL-19 18.5 □18 φ4 1.2〜2.0 1.4（1個） 10 / 袋 240 フリーサイズ ケース/ フリーサイズ パネル 製品使用例：ASL-3～12 製品使用例：ASL-15・19 ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 14 -4 2.8 A A 10
