低価格型 カバー付アルミケース Tシリーズ - タカチ電機工業

製品カタログ

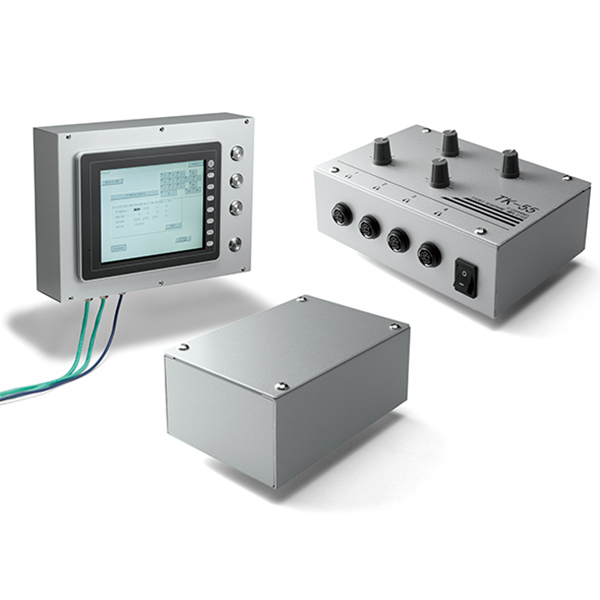

使い易くて低価格! 電気用カバー付アルミケース

平板カバー付のアルミケースです。
カバーの付け外しがしやすく、機器の組み込みやメンテナンス、加工し易い多用途ケースです。

【特徴】
従来品は、シャーシ部を溶接で固定するタイプでしたが、タカチ電機工業独自のハメ合わせ構造により、溶接コストを抑えた低価格製品となっています。
アルミの内面が導通となっていますので、アースやグランドが取り易くなります。

【用途】産業用・試作・DIYまで幅広く利用可能!
・コントローラー
・スイッチボックス
・電気中継ボックス
・電源装置
・タッチパネル操作機器
・真空管アンプシャーシ
・電子工作


【ラインナップ】
標準在庫品
T8-4-5 :サイズ 80×35×50mm 標準価格¥710
T10-4-7 :サイズ 100×40×70mm 標準価格¥840
T12-5-8 :サイズ 120×50×80mm 標準価格¥920
T15-5-10 :サイズ 150×50×100mm 標準価格¥1,090
T20-6-13 :サイズ 200×60×130mm 標準価格¥1,490
T25-6-15 :サイズ 250×60×150mm 標準価格¥1,940

1mm単位で指定可能なフリーサイズ製作も可能です。
サイズ指定範囲:W・D(幅・奥行)寸法が60~400mm、H(高さ)寸法が40~120mm
製作納期:受注確認後、実働5日目発送 ※穴加工付の場合でも、実働5日目発送となります。
フリーサイズ製作の価格は、価格表でサイズごとに決まっています。
カタログに掲載している価格表をご参照ください。

【材質・構成】
カバー・シャーシ:アルミ板 A1100P t1.0mm
取付ビス:トラスM3×5mm 真鍮・ニッケルメッキ

関連メディア

このカタログについて

ドキュメント名 低価格型 カバー付アルミケース Tシリーズ - タカチ電機工業
ドキュメント種別 製品カタログ
ファイルサイズ 8Mb
登録カテゴリ
取り扱い企業 株式会社タカチ電機工業 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page1

低価格型 カバー付アルミシャーシ フリーサイズアルミシャーシ・MB・MBFシリーズサイズ追加 タカチのアルミケースのラインナップが更に拡大中! www.takachi-el.co.jp 営 業 部 TEL. 048-222-5430 FAX. 048-222-5502Email: info@takachi-el.co.jp 株式会社タカチ電機工業 カスタム品 TEL. 048-222-7640 FAX. 048-222-7652お問い合わせ Email: custom@takachi-el.co.jp CASE BOX RACK & CUSTOM ●カタログ掲載製品は全て EU Rohs 10 物質対応品です。 〒332-0003 埼玉県川口市東領家3丁目21番16号 ●本カタログに表示している標準価格には消費税は含まれておりません。 株式会社タカチ電機工業 NEW PRODUCT Vol.3 2020.9 001035_タカチ2020VOL3低価格カ�ー付アルミシャーシ.indd 3-4 2020/11/02 23:04
Page2

T SERIES カバー付アルミシャーシ 3 1 ■ 平板カバー付の低価格アルミシャーシです。 ■ 内面が導通となりますので、アースやグランドが取り易くなります。 ■ カバーの付け外しがしやすく、機器の組み込みやメンテナンスが 容易な多用途ケースです。 ■ 全6サイズよりお選びいただけます。 ■ CADデータ(DXF/DWG)でご依頼いただくと5%割引、リピート 注文時はさらに5%割引致します。 2 ■ コーナー部は当社独自のはめ合わせ構造により、溶接なしでも十 分な強度となっております。 ※ 製品の内面(導通処理面)は特性上、加工時に付く傷や油跡がございますが、 良品としております。 構成内容 No. 名 称 個 数 材 質 色 /表面処理 1 カバー 1 アルミ板 A1100P t1.0 表面 メタリックシルバー塗装、裏面 導通処理 2 シャーシ 1 アルミ板 A1100P t1.0 表面 メタリックシルバー塗装、裏面 導通処理 3 取付ビス(トラスM3×5) 4 真ちゅう ニッケルメッキ               ■ カバー・シャーシは片面保護シート付です。目立ちにくいのでご注意ください。 1 NewProduct2020Vol3.indd 1 20/11/04 8:55
Page3

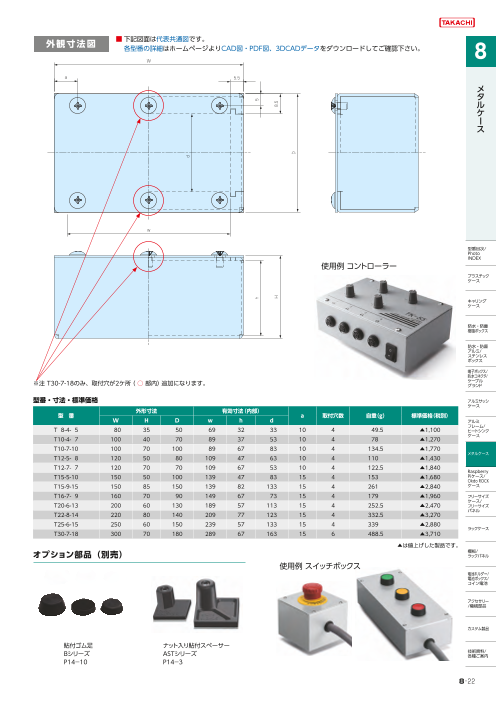

外観寸法図 ■ 下記図面は代表共通図です。各製品の詳細図はホームページよりCAD・PDF図をダウンロードしてご確認下さい。 W a 5.5 有効寸法 b  型番・寸法・標準価格 型 番 W H D a b c h 自重(g) 標準価格 T 8- 4- 5 80 35 50 10 69 33 32 49.5 710 T10- 4- 7 100 40 70 10 89 53 37 78 840 T12- 5- 8 120 50 80 10 109 63 47 110 920 T15- 5-10 150 50 100 15 139 83 47 153 1,090 T20- 6-13 200 60 130 15 189 113 57 252.5 1,490 T25- 6-15 250 60 150 15 239 133 57 339 1,940 オプション部品(別売) 貼付ゴム足 ナット入り貼付スペーサー Bシリーズ ASTシリーズ 2 NewProduct2020Vol3.indd 2 20/11/04 8:55 有効寸法 c h 5 H 8.5 D
Page4

TCF SERIES フリーサイズ カバー付アルミシャーシ 3 ■ 1mm単位で自由なサイズを指定可能なカバー付フリーサイズケー 1 スです。 ■ カバーの付け外しがしやすく、機器の組み込みやメンテナンスが容 易な多用途ケースです。 ■ 実働5日目発送でオリジナルシャーシが作成可能です。 ■ 内面が導通となりますので、アースやグランドが取り易くなります。 ■ CADデータ(DXF/DWG)でご依頼いただくと5%割引、リピート 注文時はさらに5%割引致します。 2 ※ 製品の内面(導通処理面)は特性上、加工時に付く傷や油跡がございますが、 良品としております。 構成内容 No. 名 称 個 数 材 質 色 /表面処理 1 カバー 1 アルミ板 A1100P t1.2 表面 メタリックシルバー塗装、裏面 導通処理 2 シャーシ 1 アルミ板 A1100P t1.2 表面 メタリックシルバー塗装、裏面 導通処理 3 取付ビス(トラスM3×5) 4 / 6 / 8 真ちゅう ニッケルメッキ               ■ カバー・シャーシは片面保護シート付です。目立ちにくいのでご注意ください。 3 NewProduct2020Vol3.indd 3 20/11/04 8:55
Page5

サイズ選定 三方向1mm単位のフリーサイズでご指定いただけます。 H 40~120mm W 60~400mm D 60~400mm 注意:H寸法はW・D寸法により制限がございます。 (詳細はP5の表をご参照下さい。) 寸法範囲以下または以上のサイズは別途ご相談下さい。 型番記入方法 ご注文の際は □ の内へご希望のサイズを記入してください。 ケース型番  TCF - - (ご注文例) W H D     例:W250 - H100 - D300の場合 TCF   250  -  100  -  300 W H D     納  期 実働5日目発送(穴加工無し、穴加工付き共に) 受注日および土・日・祭日は実働日に含まれません。納期は基準納期です。数量、追加工内容によっては変わることがございます。 価  格 標準価格表P5をご覧下さい。 オプション部品(別売) 貼付ゴム足 ナット入り貼付スペーサー Bシリーズ ASTシリーズ 4 NewProduct2020Vol3.indd 4 20/11/04 8:55
Page6

標準価格表 1台~3台までは同単価です。 4台以上は数量が増えるごとに単価が下がります。 4台以上の標準価格は、当社WEB見積システムでご確認頂けます。 TCFシリーズのページで「フリーサイズWEB見積」ボタンを押して 頂くとWEB見積システムをご利用頂けます。 ■「 - 」のサイズはお受けできません。 W DH 60~99 100~125 126~150 151~175 176~200 201~225 226~250 251~300 301~325 326~350 351~375 376~400 40~ 50 4,550 4,640 4,730 4,870 4,970 5,100 5,190 5,710 6,020 6,110 6,410 6,500 60~ 99 51~ 70 4,990 5,110 5,240 5,420 5,510 5,700 6,110 6,410 6,750 6,870 7,210 7,330 40~ 50 4,640 4,740 4,850 5,020 5,100 5,260 5,650 5,910 6,230 6,340 6,640 6,750 51~ 70 5,110 5,250 5,380 5,580 5,710 6,200 6,340 6,660 7,000 7,140 7,500 7,650 100~125 71~100 - 5,780 5,940 6,140 6,580 6,810 6,960 7,320 7,710 7,850 8,250 8,560 101~120 - 6,140 6,300 6,820 6,990 7,210 7,380 7,760 8,140 8,310 8,870 9,050 40~ 50 4,730 4,850 4,960 5,130 5,240 5,710 5,820 6,100 6,420 6,540 6,870 6,990 51~ 70 5,240 5,380 5,530 5,730 6,180 6,380 6,530 6,880 7,260 7,400 7,790 8,080 126~150 71~100 - 5,940 6,100 6,620 6,790 7,020 7,190 7,560 7,970 8,130 8,700 8,860 101~120 - 6,300 6,790 7,020 7,200 7,430 7,610 8,020 8,430 8,760 9,190 9,370 40~ 50 4,870 5,020 5,130 5,310 5,730 5,910 6,040 6,350 6,700 6,820 7,190 7,470 51~ 70 5,420 5,580 5,730 6,250 6,420 6,640 6,810 7,200 7,600 7,740 8,330 8,480 151~175 71~100 - 6,140 6,620 6,870 7,040 7,300 7,480 7,910 8,330 8,650 9,110 9,300 101~120 - 6,820 7,020 7,280 7,470 7,730 7,930 8,370 8,960 9,150 9,620 9,820 40~ 50 4,970 5,100 5,240 5,730 5,880 6,070 6,200 6,540 6,900 7,030 7,550 7,710 51~ 70 5,510 5,710 6,180 6,420 6,600 6,840 7,020 7,430 7,840 8,170 8,610 8,770 176~200 71~100 - 6,580 6,790 7,040 7,250 7,500 7,710 8,170 8,740 8,930 9,420 9,610 101~120 - 6,990 7,200 7,470 7,670 7,950 8,170 8,790 9,230 9,440 9,940 10,140 40~ 50 5,100 5,260 5,710 5,910 6,070 6,290 6,440 6,800 7,160 7,480 7,880 8,020 51~ 70 5,700 6,200 6,380 6,640 6,840 7,100 7,300 7,740 8,330 8,520 8,980 9,170 201~225 71~100 - 6,810 7,020 7,300 7,500 7,790 8,000 8,650 9,100 9,310 9,830 10,040 101~120 - 7,210 7,430 7,730 7,950 8,250 8,470 9,150 9,610 9,830 10,350 10,570 40~ 50 5,190 5,650 5,820 6,040 6,200 6,440 6,600 6,990 7,530 7,680 8,110 8,270 51~ 70 6,110 6,340 6,530 6,810 7,020 7,300 7,490 8,130 8,570 8,790 9,260 9,480 226~250 71~100 - 6,960 7,190 7,480 7,710 8,000 8,240 8,910 9,370 9,590 10,120 10,350 101~120 - 7,380 7,610 7,930 8,170 8,470 8,860 9,420 9,890 10,120 10,660 10,900 40~ 50 5,710 5,910 6,100 6,350 6,540 6,800 6,990 7,590 8,000 8,180 8,640 8,830 51~ 70 6,410 6,660 6,880 7,200 7,430 7,740 8,130 8,680 9,160 9,380 9,940 10,170 251~300 71~100 - 7,320 7,560 7,910 8,170 8,650 8,910 9,490 9,990 10,240 10,840 11,090 101~120 - 7,760 8,020 8,370 8,790 9,150 9,420 10,020 10,540 10,800 11,400 11,840 40~ 50 6,020 6,230 6,420 6,700 6,900 7,160 7,530 8,000 8,430 8,640 9,130 9,330 51~ 70 6,750 7,000 7,260 7,600 7,840 8,330 8,570 9,160 9,660 9,900 10,480 10,740 301~325 71~100 - 7,710 7,970 8,330 8,740 9,100 9,370 9,990 10,510 10,790 11,420 11,860 101~120 - 8,140 8,430 8,960 9,230 9,610 9,890 10,540 11,080 11,340 12,170 12,450 40~ 50 6,110 6,340 6,540 6,820 7,030 7,480 7,680 8,180 8,640 8,850 9,360 9,560 51~ 70 6,870 7,140 7,400 7,740 8,170 8,520 8,790 9,380 9,900 10,170 10,760 11,210 326~350 71~100 - 7,850 8,130 8,650 8,930 9,310 9,590 10,240 10,790 11,080 11,890 12,180 101~120 - 8,310 8,760 9,150 9,440 9,830 10,120 10,800 11,340 11,820 12,470 12,770 40~ 50 6,410 6,640 6,870 7,190 7,550 7,880 8,110 8,640 9,130 9,360 9,960 10,360 51~ 70 7,210 7,500 7,790 8,330 8,610 8,980 9,260 9,940 10,480 10,760 11,650 11,940 351~375 71~100 - 8,250 8,700 9,110 9,420 9,830 10,120 10,840 11,420 11,890 12,650 12,940 101~120 - 8,870 9,190 9,620 9,940 10,350 10,660 11,400 12,170 12,470 13,250 13,560 40~ 50 6,500 6,750 6,990 7,470 7,710 8,020 8,270 8,830 9,330 9,560 10,360 10,600 51~ 70 7,330 7,650 8,080 8,480 8,770 9,170 9,480 10,170 10,740 11,210 11,940 12,220 376~400 71~100 - 8,560 8,860 9,300 9,610 10,040 10,350 11,090 11,860 12,180 12,940 13,260 101~120 - 9,050 9,370 9,820 10,140 10,570 10,900 11,840 12,450 12,770 13,560 13,890 5 NewProduct2020Vol3.indd 5 20/11/04 8:55
Page7

外観寸法図 サイズ別 取付ビス個数 D寸法 60~300 301~400 W寸法 60~300 4 6 301~400 6 8 W 15 10 ※注 W・D寸法が301以上の場合、取付穴が各々2カ所( ○ 部内)追加になります。 製品使用例 中継ボックス(端子箱) タッチパネル操作盤 スイッチボックス コントローラー 真空管アンプ 6 NewProduct2020Vol3.indd 6 20/11/04 8:55 D H 5 10 5
Page8

MB SERIES アルミケース ■ CADデータ(DXF/DWG)でご依頼いただくと5%割引、リピート注文品は更に5%割引致します。 ■ 小型、大型、薄型の低価格アルミケースです。2サイズ追加になり、全51サイズになりました。 ■ 裏面導通処理のアルミ板に順次切替えを致します。内面が導通となりますので、アースやグランドが取り易くなります。 ■ お客様のご指定サイズで製作できるフリーサイズケースはP9のMBFシリーズをご利用下さい。 外観寸法図 ■ 下記図面は代表共通図です。各製品の詳細図はホームページよりCAD・PDF図をダウンロードしてご確認ください。 1 2 a bシャーシ補強なしタイプ 3 D/2 W D MB8-6-33のみ取付穴が2ヶ所(○部内)追加 になり6ヶ所止めです。 4-M3トラス(MB4-3-5のみM2.6トラス) シャーシ補強ありタイプ 1 2 a b3 W D/2 D 型番により取付穴が2ヶ所(○部内)追加になり6ヶ所止め のものがあります。詳細はCAD図面でご確認下さい。 4-M3トラス ※ 製品の内面(導通処理面)は特性上、加工時に付く傷や油跡がございますが、良品としております。 7 NewProduct2020Vol3.indd 7 20/11/04 8:55 H H H/2 H/2 a a b b
Page9

構成内容 No. 名 称 個 数 材 質 色 /表面処理 1 カバー 1 アルミ板 A1100P 表面 メタリックシルバー塗装、裏面 導通処理 2 シャーシ 1 アルミ板 A1100P 表面 メタリックシルバー塗装、裏面 導通処理 取付ビス{トラス M3×5(MB4-3-5のみM2.6×5)} 4 / 6 真ちゅう ニッケルメッキ 3 ワッシャー{M3用(MB4-3-5のみM2.6用)} 4 / 6 真ちゅう ニッケルメッキ ■ カバー・シャーシは片面保護シート付です。目立ちにくいのでご注意下さい。 型番・寸法・標準価格 ■ 型番を変更致しました。寸法の変更はありません。詳細は下記表でご確認下さい。 型 番 従来型番 W H D a b 板厚(t) 取付ビス数 補強有無 自重(g) 標準価格 MB 4 -3 -5 MB-S1 35 25 45 10 5 1.0 4 ─ 23 520 MB 4- 3- 6 MB-M1 40 30 55 10 5 1.0 4 ─ 32 530 MB 5- 4- 7 MB-1 50 40 70 10 5 1.0 4 ─ 51 580 MB 5- 5-16 MB-14S 50 45 160 10 5 1.0 4 ─ 103 930 MB 6- 4-25 MB-14 55 40 250 10 5 1.0 4 ─ 153 1,070 MB 6- 5- 9 MB-2S 60 45 85 10 5 1.0 4 ─ 69 680 MB 6- 5-12 MB-11S 60 50 120 10 5 1.0 4 ─ 97 760 MB 7- 5-10 MB-2 70 50 100 10 5 1.0 4 ─ 92 700 NEW MB 7- 7- 7 ─ 70 70 70 10 5 1.0 4 ─ 87 850 MB 8- 6-33 MB-15 75 55 325 10 5 1.0 6 ─ 270 1,620 MB 8- 3-11 MB-51 80 25 110 10 5 1.0 4 ─ 89 730 MB 8- 6- 8 MB-31 80 55 80 10 5 1.0 4 ─ 91 790 MB 8- 6-15 MB-11 80 55 150 10 5 1.0 4 ─ 144 1,050 MB 8- 7- 9 MB-21S 80 70 90 10 5 1.0 4 ─ 111 960 MB 8- 7-18 MB-12S 80 70 180 10 5 1.0 4 ─ 190 1,200 MB 9- 3- 9 MB-61 90 25 90 10 5 1.0 4 ─ 72 710 MB 9- 6-13 MB-3 90 60 125 10 5 1.0 4 ─ 142 920 MB10- 5- 7 ─ 100 50 70 10 5 1.0 4 ─ 91 810 MB10- 7-20 MB-12 100 65 200 10 5 1.0 4 ─ 228 1,330 MB10- 9-12 MB-21 100 90 120 10 5 1.0 4 ○ 189 1,140 NEW MB10-10-10 ─ 100 100 100 10 5 1.0 4 ○ 176 1,240 MB11- 3-14 MB-52 110 30 140 10 5 1.0 4 ─ 129 900 MB11- 7-15 MB-4 110 65 150 10 5 1.0 4 ─ 192 1,130 MB11- 7-11 ─ 110 70 110 10 5 1.0 4 ─ 159.5 1,040 MB11- 8-25 MB-13 110 75 250 10 5 1.0 4 ○ 317 1,680 MB12- 3-12 MB-62 120 25 120 10 5 1.0 4 ─ 115 850 MB12- 5-18 MB-5S 120 50 175 10 5 1.0 4 ○ 200 1,220 MB12- 8-18 MB-5 120 75 175 10 5 1.0 4 ○ 252 1,330 MB12-10-16 MB-22 120 100 160 10 5 1.0 4 ○ 277 1,620 MB13- 3-18 MB-53 130 30 180 10 5 1.0 4 ─ 183 1,090 MB13- 6- 9 ─ 130 60 90 10 5 1.0 4 ─ 143.5 980 MB14- 5-20 MB-6S 140 50 200 10 5 1.0 4 ○ 250 1,390 MB14- 6-14 MB-32 140 60 140 10 5 1.0 4 ○ 214 1,220 MB14- 8-20 MB-6 140 75 200 10 5 1.0 4 ○ 312 1,490 MB15- 3-15 MB-63 150 30 150 10 5 1.0 4 ─ 176 1,180 MB15- 3-21 MB-54 150 30 210 10 5 1.0 4 ─ 236 1,490 MB15- 7-10 ─ 150 70 100 10 5 1.0 4 ─ 186 1,360 MB15-12-20 MB-23 150 120 200 10 5 1.2 4 ○ 494 2,120 MB16- 6-25 MB-7S 160 60 250 10 5 1.0 4 ○ 358 1,730 MB16- 9-25 MB-7 160 85 250 10 5 1.0 4 ○ 431 1,920 MB18- 8-13 ─ 180 75 130 10 5 1.0 4 ○ 272 1,490 MB18-14-23 MB-24 180 140 230 10 5 1.2 4 ○ 665 2,780 MB19- 9-30 MB-8 190 85 300 10 5 1.2 4 ○ 673 2,970 MB20- 8-15 ─ 200 80 150 10 5 1.2 4 ○ 400 2,010 MB20- 8-20 MB-33 200 80 200 10 5 1.2 4 ○ 492 2,420 MB21- 9-35 MB-9 210 90 350 10 5 1.2 6 ○ 843 3,350 MB21-16-26 MB-25 210 160 260 12 6 1.5 4 ○ 1,091 4,330 MB23-10-40 MB-10 230 100 400 10 5 1.2 6 ○ 1,051 3,870 MB24-18-29 MB-26 240 180 290 12 6 1.5 4 ○ 1,381 5,700 MB25-10-18 ─ 250 100 175 10 5 1.2 4 ○ 588.5 2,530 MB30-12-20 ─ 300 120 200 10 5 1.2 4 ○ 815 3,100 オプション部品(別売) 貼付ゴム足 ナット入り貼付スペーサー Bシリーズ ASTシリーズ 8 NewProduct2020Vol3.indd 8 20/11/04 8:55
Page10

MBF SERIES アルミフリーサイズケース ■ 1mm単位で自由なサイズを指定可能なフリーサイズケースです。作製可能範囲が拡大しました。 ■ 実働3日目発送の短納期でオリジナルケースが作製可能です。 ■ 裏面導通処理のアルミ板に変更致しました。内面が導通となりますので、アースやグランドが取り易くなります。 ■ フリーサイズケースへ穴加工をした場合実働5日目発送です。 1 加工例 2 3 ※ 製品の内面(導通処理面)は特性上、加工時に付く傷や油跡がございますが、良品としております。 ■ フリーサイズケースと穴加工をセットでご注文いただいた場合、通常の追加工と比べ穴加工費が割安です。 * 穴加工をご依頼の際はCADデータまたは図面(スケッチ図可)を添付して下さい。お見積り致します。 ■ 穴加工図をCADデータ(DXF/DWG)でご依頼いただくと5%割引、リピート注文品は更に5%割引致します。 ■ サイズにより標準品「MBシリーズ」に取扱いがあるものがございます。 ※ 同サイズの場合、MBシリーズでご注文いただいたほうが安価になります。詳しくは「MBシリーズ」P8の表をご覧下さい。 構成内容 No. 名 称 個 数 材 質 色 /表面処理 1 カバー 1 アルミ板 A1100P 表面メタリックシルバー塗装、裏面導通処理 2 シャーシ 1 アルミ板 A1100P 表面メタリックシルバー塗装、裏面導通処理 取付ビス(トラスM3×5)   4 / 6 真ちゅう ニッケルメッキ              3 ワッシャー(M3用平ワッシャー) 4 / 6 真ちゅう ニッケルメッキ              ■ カバー・シャーシは片面保護シート付です。目立ちにくいのでご注意下さい。 9 NewProduct2020Vol3.indd 9 20/11/04 8:56
Page11

サイズ選定 三方向1mm単位のフリーサイズでご指定いただけます。 W 50~500mm D 50~500mm H 20~250mm 注意:H寸法はW・D寸法により制限がございます。 (詳細はP11の表をご参照下さい。) 寸法範囲以下または以上のサイズは別途ご相談下さい。 ■ 板厚とシャーシ構造はサイズにより下記仕様になります。 (P11の標準価格表をご参照下さい。) シャーシタイプA シャーシタイプ B (補強なし) (補強あり) 【A10】タイプ 【B12】タイプ 【B15】タイプ W200・H100・D500以下 W400・H225・D400以下 W500・H250・D500以下 補強なし(A)板厚 1.0mm 補強あり(B)板厚 1.2mm 補強あり(B)板厚 1.5mm シャーシタイプ・板厚【A10】 シャーシタイプ・板厚【B12】 シャーシタイプ・板厚【B15】 型番記入方法 ご注文の際は □ 内へ選択項目にあったご希望のサイズを記入して下さい。 ケース型番 MBF 122 - 70 - 130 A 10 (ご注文例) W H D シャーシ 板厚 タイプ 納  期 実働3日目発送(穴加工無し) 受注日および土・日・祭日は実働日に含まれません。実働5日目発送(穴加工付) 納期は基準納期です。数量、追加工内容によっては変わることがございます。 価  格 標準価格表P11をご覧下さい。 10 NewProduct2020Vol3.indd 10 20/11/04 8:56
Page12

標準価格表 1台~3台までは同単価です。 4台以上は数量が増えるごとに単価が下がります。 4台以上の標準価格は、当社WEB見積システムでご確認頂けます。 MBFシリーズのページで「フリーサイズWEB見積」ボタンを押し て頂くとWEB見積システムをご利用頂けます。 【A10】タイプ 補強なし板厚1.0mm 【B12】タイプ 補強あり板厚1.2mm 【B15】タイプ 補強あり板厚1.5mm ■ 価格表、赤字部分は新規追加サイズです。 ■「 - 」のサイズはお受けできません。 ビス4ヶ所止め ビス6ヶ所止め W D 50~ 80~ 100~ 126~ 151~ 176~ 201~ 226~ 251~ 276~ 301~ 326~ 351~ 376~ 401~ 426~ 451~ 476~H 79 99 125 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500 20~ 35 3,320 3,360 3,410 3,470 3,550 3,610 3,710 3,760 4,130 4,180 4,280 4,340 4,570 4,610 4,840 4,870 5,440 5,490 50~ 99 36~ 50 3,360 3,410 3,470 3,530 3,620 3,680 3,780 3,840 4,210 4,270 5,270 5,360 5,590 5,660 7,380 7,470 8,080 8,180 51~ 75 - 3,530 3,600 3,670 3,780 3,850 4,840 5,190 5,310 5,390 5,530 5,610 5,890 5,960 7,780 8,060 8,570 8,670 20~ 50 3,470 3,530 3,600 3,670 3,790 3,870 5,160 5,250 5,380 5,480 7,090 7,210 7,500 7,620 8,110 8,220 8,710 8,830 100~ 150 51~ 75 - 3,660 3,750 3,840 3,950 4,330 5,380 5,480 5,620 5,720 7,430 7,560 7,910 8,210 8,530 8,680 9,200 9,360 76~100 - 3,750 3,850 3,950 4,350 4,460 5,550 5,650 5,820 5,910 7,720 7,870 8,390 8,530 8,870 9,030 9,570 9,720 20~ 50 3,590 3,670 3,760 3,870 4,270 4,370 5,450 5,560 5,720 5,830 7,590 7,740 8,250 8,400 8,760 8,910 9,450 9,610 51~ 75 - - 3,940 4,310 4,470 4,580 5,700 5,820 5,990 6,110 7,970 8,300 8,680 8,850 9,230 9,390 9,990 10,160 151~ 200 76~100 - - - 5,380 5,580 5,700 5,890 6,020 6,200 6,340 8,450 8,630 9,030 9,200 9,590 9,770 10,400 10,570 101~125 - - - - 5,790 5,940 6,140 6,280 6,480 6,800 8,830 9,030 9,450 9,630 10,080 10,250 10,940 11,300 126~150 - - - - - 6,110 6,340 6,480 6,870 7,020 9,150 9,360 9,790 9,990 10,440 10,640 11,510 11,720 20~ 50 - 4,700 5,110 5,250 5,430 5,560 5,760 5,890 6,070 6,200 8,270 8,430 8,830 9,020 9,420 9,590 10,200 10,370 51~ 75 - 5,190 5,330 5,480 5,680 5,820 6,020 6,170 6,360 6,680 8,680 8,860 9,310 9,490 9,910 10,110 10,790 11,150 76~100 - 5,330 5,500 5,650 5,880 6,020 6,230 6,400 6,760 6,910 9,020 9,220 9,660 9,880 10,310 10,530 11,390 11,590 201~ 250 101~125 - - - - 6,120 6,280 6,510 6,840 7,080 7,250 9,440 9,650 10,120 10,350 10,840 11,220 11,970 12,190 126~150 - - - - - 6,480 6,880 7,070 7,300 7,480 9,770 10,010 10,500 10,740 11,400 11,650 12,400 12,630 151~175 - - - - - - 7,160 7,340 7,610 7,790 10,180 10,440 10,960 11,390 11,910 12,170 12,980 13,230 176~200 - - - - - - - 7,560 7,840 8,020 10,530 10,790 11,510 11,760 12,310 12,580 13,420 13,660 20~ 50 - 5,160 5,310 5,450 5,680 5,830 6,050 6,200 6,570 6,740 8,770 8,970 9,420 9,620 10,050 10,250 11,120 11,330 51~ 75 - 5,390 5,560 5,720 5,960 6,120 6,350 6,680 6,900 7,080 9,220 9,430 9,910 10,120 10,620 11,000 11,740 11,970 76~100 - 5,580 5,760 5,940 6,170 6,340 6,750 6,930 7,160 7,330 9,570 9,820 10,300 10,540 11,210 11,430 12,190 12,430 251~ 101~125 - - - - 6,440 6,800 7,040 7,250 7,490 7,670 10,040 10,290 10,810 11,220 11,760 12,010 12,830 13,090 300 126~150 - - - - - 7,020 7,280 7,480 7,740 7,940 10,400 10,660 11,380 11,650 12,190 12,450 13,280 13,550 151~175 - - - - - - 7,590 7,790 8,070 8,280 10,860 11,300 11,880 12,170 12,740 13,030 13,910 14,180 176~200 - - - - - - - 8,020 8,330 8,560 11,390 11,670 12,280 12,570 13,160 13,450 14,360 14,660 201~225 - - - - - - - - 10,290 10,760 14,160 14,560 15,400 15,800 16,650 17,050 18,340 18,920 20~ 50 - 5,330 5,510 7,200 7,490 7,730 8,190 8,430 8,730 8,960 9,260 9,500 9,990 10,220 10,880 11,120 11,860 12,080 51~ 75 - 5,610 5,790 7,550 7,880 8,300 8,610 8,860 9,170 9,430 9,760 9,990 10,530 10,940 11,480 11,720 12,530 12,790 76~100 - 7,320 7,600 7,850 8,350 8,610 8,960 9,200 9,550 9,790 10,160 10,410 11,120 11,390 11,930 12,190 13,020 13,280 101~125 - - - - 8,730 9,020 9,370 9,630 9,990 10,250 10,630 11,080 11,660 11,940 12,520 12,800 13,690 13,960 301~ 350 126~150 - - - - - 9,330 9,700 9,990 10,360 10,640 11,200 11,490 12,080 12,370 12,980 13,260 14,170 14,460 151~175 - - - - - - 10,110 10,420 10,810 11,280 11,680 11,990 12,630 12,920 13,560 13,880 14,830 15,320 176~200 - - - - - - - 10,790 11,340 11,660 12,070 12,400 13,050 13,370 14,020 14,340 15,490 15,800 201~225 - - - - - - - - 14,110 14,560 15,120 15,560 16,480 16,930 17,840 18,470 19,840 20,280 226~250 - - - - - - - - - 17,940 18,700 19,290 20,470 21,060 22,420 23,030 24,760 25,370 20~ 50 - 5,650 5,850 7,620 8,130 8,400 8,740 8,990 9,330 9,610 9,960 10,230 10,990 11,250 11,840 12,110 13,030 13,280 51~ 75 - 5,950 6,170 8,190 8,570 8,830 9,200 9,490 9,840 10,120 10,500 10,940 11,590 11,860 12,510 12,770 13,780 14,050 76~100 - 7,760 8,240 8,520 8,910 9,190 9,570 9,850 10,240 10,530 11,090 11,390 12,020 12,330 12,980 13,260 14,290 14,570 101~125 - - - - 9,320 9,630 10,040 10,340 10,750 11,220 11,620 11,940 12,640 12,930 13,630 13,950 15,050 15,510 351~ 400 126~150 - - - - - 9,970 10,410 10,710 11,320 11,620 12,060 12,370 13,090 13,420 14,120 14,430 15,720 16,050 151~175 - - - - - - 10,870 11,380 11,820 12,140 12,590 12,930 13,690 14,020 14,770 15,280 16,470 16,820 176~200 - - - - - - - 11,740 12,200 12,540 13,030 13,370 14,140 14,480 15,430 15,780 16,980 17,330 201~225 - - - - - - - - 15,320 15,800 16,450 16,930 18,020 18,680 19,740 20,240 21,910 22,400 226~250 - - - - - - - - - 19,560 20,430 21,090 22,630 23,280 24,660 25,320 27,440 28,100 20~ 50 - 7,450 7,930 8,210 8,610 8,890 9,270 9,570 9,960 10,240 10,820 11,120 11,800 12,110 12,790 13,090 14,170 14,470 51~ 75 - 8,050 8,350 8,670 9,090 9,380 9,790 10,110 10,510 10,990 11,420 11,720 12,470 12,770 13,510 13,830 15,020 15,490 76~100 - 8,370 8,700 9,020 9,440 9,770 10,180 10,510 11,100 11,430 11,860 12,190 12,940 13,280 14,030 14,350 15,730 16,050 101~125 - - - - 9,910 10,250 10,700 11,210 11,670 12,000 12,460 12,800 13,620 13,950 14,760 15,270 16,570 16,890 401~ 450 126~150 - - - - - 10,630 11,270 11,620 12,080 12,450 12,920 13,260 14,090 14,430 15,430 15,790 17,100 17,440 151~175 - - - - - - 11,790 12,140 12,650 13,020 13,510 13,880 14,750 15,280 16,170 16,530 17,940 18,300 176~200 - - - - - - - 12,570 13,070 13,440 13,960 14,340 15,400 15,780 16,690 17,050 18,470 18,860 201~225 - - - - - - - - 16,520 17,050 17,770 18,470 19,720 20,240 21,490 22,020 24,000 24,520 226~250 - - - - - - - - - 21,200 22,310 23,030 24,630 25,320 26,930 27,620 30,110 30,810 20~ 50 - 8,170 8,510 8,810 9,270 9,590 10,050 10,360 10,990 11,300 11,780 12,080 12,970 13,280 14,160 14,470 16,060 16,370 51~ 75 - 8,650 9,020 9,330 9,820 10,160 10,630 11,140 11,620 11,950 12,450 12,790 13,720 14,050 14,990 15,490 17,040 17,370 76~100 - 9,020 9,370 9,710 10,220 10,560 11,220 11,590 12,070 12,410 12,930 13,280 14,230 14,570 15,710 16,050 17,610 17,950 101~125 - - - - 10,760 11,300 11,820 12,180 12,710 13,070 13,610 13,960 14,990 15,510 16,530 16,890 18,590 18,940 451~ 500 126~150 - - - - - 11,710 12,240 12,600 13,160 13,530 14,080 14,460 15,660 16,050 17,060 17,440 19,140 19,520 151~175 - - - - - - 12,830 13,220 13,780 14,170 14,750 15,320 16,410 16,800 17,910 18,300 20,120 20,510 176~200 - - - - - - - 13,650 14,240 14,640 15,400 15,800 16,920 17,330 18,460 18,860 20,690 21,090 201~225 - - - - - - - - 18,170 18,890 19,720 20,280 21,840 22,400 23,950 24,520 27,060 27,620 226~250 - - - - - - - - - 23,540 24,600 25,370 27,340 28,080 30,040 30,810 33,980 34,730 11 NewProduct2020Vol3.indd 11 20/11/04 8:56
Page13

外観寸法図 【A10】タイプ 補強なし板厚1.0mm W 50~200mm 4(6)-M3 トラス ( )内は D301mm 以上の場合です。 ※注意:H寸法はW・D寸法により制限がございます。 D寸法301mm以上は取付穴が2ヵ所(○部内)追加 になり6ヶ所止めです。 10 5 ※H 20~100mm D/2 D 50~500mm 【B12】タイプ 補強あり板厚1.2mm 【B15】タイプ 補強あり板厚1.5mm 4(6)-M3 トラス W 50~500mm ( )内は D301mm 以上の場合です。 シャーシタイプ・板厚 a b 【B12】 10 5 【B15】 12 6 ※注意:H寸法はW・D寸法により制限がございます。 D寸法301mm以上は取付穴が2ヵ所(○部内)追加 になり6ヶ所止めです。 a b ※H 20~250mm D/2 D 80~500mm 12 NewProduct2020Vol3.indd 12 20/11/04 8:56 H/2 H/2 a 10 5 b
Page14

SB・SBS series カスタム製品 ST series クリンチングスペーサー(スルータイプ) [形状・寸法] スルータイプはL寸法12mmまでの物が全ネジです。 13mmより長いサイズはネジ有効長が10mmです。 穴加工 D 材質:鉄 /亜鉛めっき三価 B L 単位(mm) 型番 ネジの ピッチ D B L 最小 取付穴径 ※ 取付穴位置(鉄) 呼び -­0.08 ±0.2 ±0.1 板厚 +0.08 -0 (min) ST-M3-3 3 ST-M3-4 4 ST-M3-5 5 ST-M3-6 6 ST-M3-7 7 ST-M3-8 8 ST-M3-9 9 ST-M3-10 10 ST-M3-11 M3 0.5 6.18 7.2 11 1.0 6.2 7.0 インクジェット印刷 ST-M3-12 12 ST-M3-13 13 ST-M3-14 14 ST-M3-15 15 ST-M3-16 16 ST-M3-17 17 ST-M3-18 18 ST-M3-20 20 ※取付穴中心と板端との最少距離で、取付ける製品により異なります。 SB series クリンチングスペーサー(ブラインドタイプ) [形状・寸法] D Clinching fastener ■納期 S 穴加工 材質:鉄 /亜鉛めっき三価 B L 単位(mm) クリンチングファスナー加工 + 実働6日クリンチングファスナー取付 型番 ネジの ピッチ D B L S 最小 取付穴径 ※ 取付穴位置(鉄) 呼び -0­ .08 ±0.2 ±0.1 最小 板厚 +0.08 -0 (min) ※加工内容や取付製品により納期が変動致します。 SB-M3-6 6 3 ケース、部材にあらかじめ下穴をあけておき、その穴にプレス圧入するだけで安定した締結力が得られるクリンチ SB-M3-7 7 3 SB-M3-8 8 4 ングファスナーを取付いたします。 SB-M3-9 9 4 SB-M3-10 10 4 SB-M3-11 11 4 SB-M3-12 12 5 M3 0.5 6.18 7.2 1.0 6.2 7.0 金属ケースに SB-M3-13 13 5SB-M3-14 14 6.5 基板・部品を SB-M3-15 15 6.5 ビス止めしたい SB-M3-16 16 6.5SB-M3-17 17 6.5 SB-M3-18 18 9.5 スペーサー部品をネジ止めしている クリンチングスペーサー圧入品で組立工数を削減 SB-M3-20 20 9.5 ※取付穴中心と板端との最少距離で、取付ける製品により異なります。 メリット1 優れた締結力 タカチでは専用のプ 一度取付けると、緩みや落下の心配がありません。 レス機で加工をしま すので、安定した強 度でスペーサーの取 付が可能です。 メリット2 簡単に取付が可能で低コスト 溶接を必要としないので、低コストで誰でも簡単に作業が可能です。 13 14 001035_タカチ2020VOL3低価格カ�ー付アルミシャーシ.indd 1-2 2020/11/02 23:04
Page15

SB・SBS series カスタム製品 ST series クリンチングスペーサー(スルータイプ) [形状・寸法] スルータイプはL寸法12mmまでの物が全ネジです。 13mmより長いサイズはネジ有効長が10mmです。 穴加工 D 材質:鉄 /亜鉛めっき三価 B L 単位(mm) 型番 ネジの ピッチ D B L 最小 取付穴径 ※ 取付穴位置(鉄) 呼び -­0.08 ±0.2 ±0.1 板厚 +0.08 -0 (min) ST-M3-3 3 ST-M3-4 4 ST-M3-5 5 ST-M3-6 6 ST-M3-7 7 ST-M3-8 8 ST-M3-9 9 ST-M3-10 10 ST-M3-11 M3 0.5 6.18 7.2 11 1.0 6.2 7.0 インクジェット印刷 ST-M3-12 12 ST-M3-13 13 ST-M3-14 14 ST-M3-15 15 ST-M3-16 16 ST-M3-17 17 ST-M3-18 18 ST-M3-20 20 ※取付穴中心と板端との最少距離で、取付ける製品により異なります。 SB series クリンチングスペーサー(ブラインドタイプ) [形状・寸法] D Clinching fastener ■納期 S 穴加工 材質:鉄 /亜鉛めっき三価 B L 単位(mm) クリンチングファスナー加工 + 実働6日クリンチングファスナー取付 型番 ネジの ピッチ D B L S 最小 取付穴径 ※ 取付穴位置(鉄) 呼び -0­ .08 ±0.2 ±0.1 最小 板厚 +0.08 -0 (min) ※加工内容や取付製品により納期が変動致します。 SB-M3-6 6 3 ケース、部材にあらかじめ下穴をあけておき、その穴にプレス圧入するだけで安定した締結力が得られるクリンチ SB-M3-7 7 3 SB-M3-8 8 4 ングファスナーを取付いたします。 SB-M3-9 9 4 SB-M3-10 10 4 SB-M3-11 11 4 SB-M3-12 12 5 M3 0.5 6.18 7.2 1.0 6.2 7.0 金属ケースに SB-M3-13 13 5SB-M3-14 14 6.5 基板・部品を SB-M3-15 15 6.5 ビス止めしたい SB-M3-16 16 6.5SB-M3-17 17 6.5 SB-M3-18 18 9.5 スペーサー部品をネジ止めしている クリンチングスペーサー圧入品で組立工数を削減 SB-M3-20 20 9.5 ※取付穴中心と板端との最少距離で、取付ける製品により異なります。 メリット1 優れた締結力 タカチでは専用のプ 一度取付けると、緩みや落下の心配がありません。 レス機で加工をしま すので、安定した強 度でスペーサーの取 付が可能です。 メリット2 簡単に取付が可能で低コスト 溶接を必要としないので、低コストで誰でも簡単に作業が可能です。 13 14 001035_タカチ2020VOL3低価格カ�ー付アルミシャーシ.indd 1-2 2020/11/02 23:04
Page16

AST SERIES ナット入り貼付スペーサー ■ 製品のCADデータはホームページよりダウンロード可能です。 外観寸法図 a b ナット φf PEチューブ φg 接着テープ ■ 接着テープにより容易に貼り付けできる貼付スペーサーです。 ■ ケース・ボックスに穴加工をしないで、基板や取付板を取付ける事が出来る便利な部品です。 ■ 強力な接着テープを使用していますので、1度貼り付けた後、再度貼り付けることは困難です。 上記図面は代表共通図です。 詳細はホームページよりCAD,PDFをダウンロードしてご確認ください。 ■ 基台材質 / 色:ナイロン66(UL94V-2) / ブラック 型番・寸法・標準価格 ■ ナット・付属ビス 材質 : 鉄(三価クロメート処理) 型 番 a b c d e f g H 付属ビス 取付可能 推奨締め付け 自重g 入数基板厚(mm) トルク(N・m)(1個あたり)(セット) 標準価格 /袋 AST2.5-5B 14 4 3.3 2.6 1.5 6 2.8 5 ナベM2.5 X 5 1.0~2.0 0.3 0.6 4 220 AST2.5-10B 14 4 3.3 7.6 1.5 6 2.8 10 ナベM2.5 X 5 1.0~2.0 0.3 0.8 4 220 AST3-6B 20 5 3.3 2.1 3 7.5 3.3 6 ナベM3 X 6 1.0~3.0 0.4 1.5 4 240 AST3-10B 20 5 3.3 6.1 3 7.5 3.3 10 ナベM3 X 6 1.0~3.0 0.4 1.6 4 250 AST3-15B 20 5 3.3 11.1 3 7.5 3.3 15 ナベM3 X 6 1.0~3.0 0.4 1.8 4 270 AST3-20B 20 5 3.3 16.1 3 7.5 3.3 20 ナベM3 X 6 1.0~3.0 0.4 2.1 4 280 AST4-10.5B 25 6 4.4 6.6 3 8.5 4.3 10.5 ナベM4 X 8 1.0~3.5 0.8 2.6 4 280 AST4-20B 25 6 4.4 16.1 3 8.5 4.3 20 ナベM4 X 8 1.0~3.5 0.8 3.2 4 300 B SERIES 貼付ゴム足・成型タイプ ■ 製品のCADデータはホームページよりダウンロード可能です。 B ■ 接着テープ付の低価格タイプのゴム足です。 ■ 合成ゴムは長期間経過すると色が移行しますのでご注意下さい。 A 型番・寸法・標準価格 ■ 材質:合成ゴム 型 番 A B H 色 入 数 標準価格 /袋 B 8-4 8 7.7 3.5 ブラック 10/袋 120 B10-4 10 9.2 4.2 ブラック 10/袋 120 B11-3 10.8 10.2 3 ブラック 10/袋 130 B11-5 11 9.6 5 ブラック 10/袋 130 B12-4 12.7 10 3.8 ブラック 10/袋 160 B15-5 15.4 14.8 5.1 ブラック 10/袋 160 B16-7 16 13 7 ブラック 10/袋 180 B19-4 19 15.8 4.2 ブラック 10/袋 180 B21-7 21 17 7 ブラック 10/袋 180 B23-5 22.8 22.4 5 ブラック 10/袋 290 B26-11 26 20 11 ブラック 10/袋 340 www.takachi-el.co.jp 営 業 部 TEL. 048-222-5430 FAX. 048-222-5502Email: info@takachi-el.co.jp 株式会社タカチ電機工業 カスタム品 TEL. 048-222-7640 FAX. 048-222-7652お問い合わせ Email: custom@takachi-el.co.jp 〒332-0003 埼玉県川口市東領家3丁目21番16号 ●表示している標準価格には消費税は含まれておりません。 NEW PRODUCT Vol.3 2020.11 NewProduct2020Vol3.indd 13 20/11/04 8:56 H H c b a e d
