フリーサイズ　コーナーガード付メタルケース MCGF・MCGSシリーズ

フリーサイズWEB見積に図面ダウンロード可能になりました！ 1mm単位で指定出来るフリーサイズケースが、WEBより見積と図面データのダウンロード可能になりました。既存 フ のWEB 見積と3D、2D、部品図を簡単な手順で入手出来ます。現在図面データはMBF、TCF、FCS、ALSF、 リ ー ALGF、KCF、UCSシリーズ限定ですが、順次公開致します。 サ イ ズ ケ フリーサイズ WEB見積、図面ダウンロードの方法 ー ス 1 まずWEBサイトで、ご希望のフリーサイズ製品のページに行き、➡の ボタンをクリックして下さい。 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 ➡ カスタム製品 技術資料/ 各種ご案内 10 -1

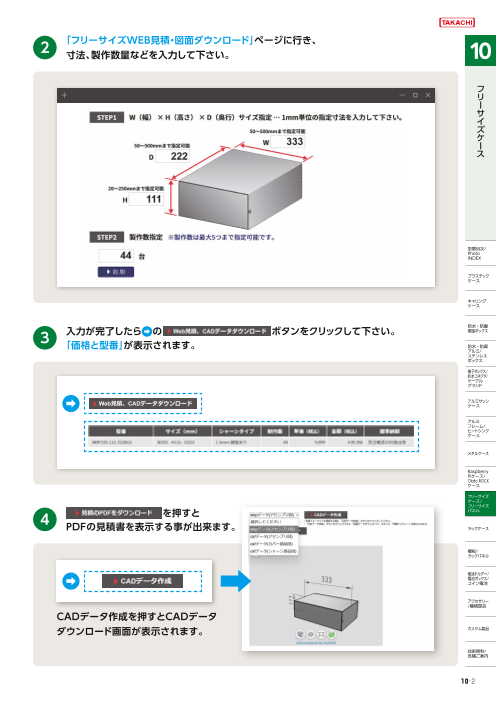

2 「フリーサイズWEB見積・図面ダウンロード」ページに行き、 寸法、製作数量などを入力して下さい。 フ リ ー サ イ ズ ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 3 入力が完了したら➡の ボタンをクリックして下さい。 樹脂ボックス 「価格と型番」が表示されます。 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド ➡ アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル 4 を押すと PDFの見積書を表示する事が出来ます。 ラックケース 棚板/ ラックパネル 電池ホルダー/ ➡ 電池ボックス/ コイン電池 アクセサリー /機構部品 CADデータ作成を押すとCADデータ ダウンロード画面が表示されます。 カスタム製品 技術資料/ 各種ご案内 10 -2

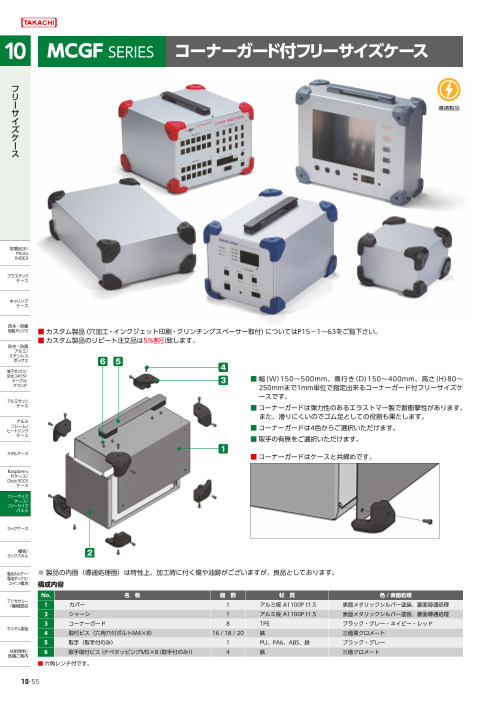

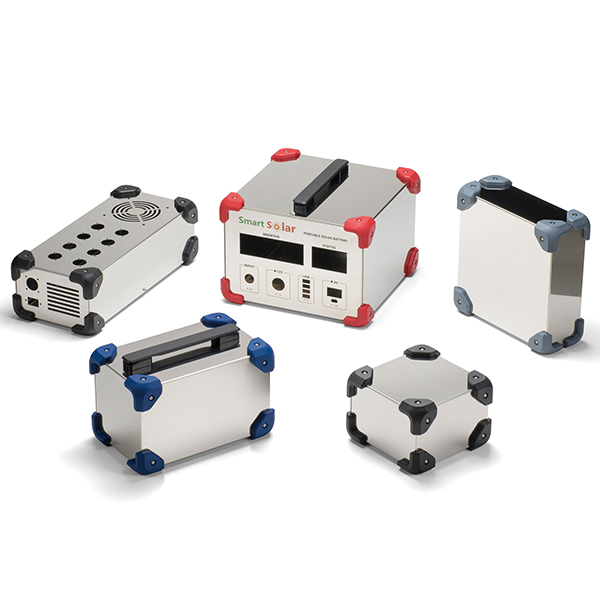

MCGF SERIES コーナーガード付フリーサイズケース フ リ ー サ イ ズ ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス ■ カスタム製品（穴加工・インクジェット印刷・クリンチングスペーサー取付）についてはP15－1～63をご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 防水・防塵 アルミ/ ステンレス ボックス 6 5 端子ボックス/ 4 防水コネクタ/ ケーブル 3 ■ 幅（W）150～500mm、奥行き（D）150～400mm、高さ（H）80～ グランド 250mmまで1mm単位で指定出来るコーナーガード付フリーサイズケ ースです。 アルミサッシ ケース ■ コーナーガードは弾力性のあるエラストマー製で耐衝撃性があります。 また、滑りにくいのでゴム足としての役割も果たします。 アルミ フレーム/ ヒートシンク ■ コーナーガードは4色からご選択いただけます。 ケース ■ 取手の有無をご選択いただけます。 1 メタルケース ■ コーナーガードはケースと共締めです。 Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 2 電池ホルダー/ ※ 製品の内面（導通処理面）は特性上、加工時に付く傷や油跡がございますが、良品としております。 電池ボックス/ コイン電池 構成内容 No. 名　称 個　数 材　質 色 /表面処理 アクセサリー /機構部品 1 カバー 1 アルミ板 A1100P t1.5 表面メタリックシルバー塗装、裏面導通処理 2 シャーシ 1 アルミ板 A1100P t1.5 表面メタリックシルバー塗装、裏面導通処理 3 コーナーガード 8 TPE ブラック・グレー・ネイビー・レッド　　　 カスタム製品 4 取付ビス（六角穴付ボルトM4×8） 16 / 18 / 20 鉄 三価黒クロメート　　　　　　　　　　　　 5 取手（取手付のみ） 1 PU、PA6、ABS、鉄 ブラック・グレー　　　　　　　　　　　　 技術資料/ 6 取手取付ビス｛ナベタッピングM5×8（取手付のみ）｝ 4 鉄 三価クロメート　　　　　　　　　　　　　 各種ご案内 ■ 六角レンチ付です。 10 -55

1 サイズ選定 三方向1ｍｍ単位のフリーサイズでご指定いただけます。 D 150～400ｍｍ 注意 ■ W・H・D寸法はアルミケースの外形寸法です。 フ 　（コーナーガードの厚みは含んでおりません。） リ ■ H寸法はW・D寸法により制限がございます。 ー 　 詳細はP10－57の表をご参照下さい。 サ イ H 80～250ｍｍ ズ ■ 取手付の場合、取手の位置は上面中央です。 ケ 　（D224mm以下は取手付をご選択いただけません。） ー ス W 150～500ｍｍ 2 カラー選定 下記4タイプの色仕様からご選択いただけます。 記号 ?? シルバー /ブラック ?? シルバー /グレー ?? シルバー /ネイビー ?? シルバー /レッド 型番目次/ Photo INDEX プラスチック ケース 色 キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 3 取手の有無 取手付/無しをご選択いただけます。 端子ボックス/ 防水コネクタ/ （取手付はP10－57標準価格にプラス￥1,200（税別）です。） ケーブル グランド ブラック ? グレー ? 無し ? アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ 型番記入方法 ご注文の際は □ 内に 1～3 の選択項目に合った寸法や記号を記入して下さい。 パネル ケース型番　　MCGF - - - ラックケース W H D 色記号 取手記号 棚板/ ラックパネル 例：Ｗ225 - H152 - D245、カラーがシルバー/ネイビー、取手グレーの場合 電池ホルダー/ 電池ボックス/ MCGF 225 - 152 - 245 SN - G コイン電池 アクセサリー /機構部品 納　　期 実働5日目発送(穴加工無し) 実働7日目発送(穴加工付) 受注日および土・日・祭日は実働日に含まれません。 カスタム製品 納期は基準納期です。数量、追加工内容によっては変わることがございます。 技術資料/ 価　　格 P10－57標準価格表をご覧下さい。 各種ご案内 10 -56

標準価格表（税別） 1台～3台までは同単価です。 価格例 4台以上は価格が下がりますので別途お見積り致します。 W H D 色記号 取手 フ お見積りはお引き合確認後、早急にご回答致します。 MCGF　200 － 150 － 250 SB － N リ 注意：1台あたりの価格です。 ー 19,020 サ イ 12,310 ズ ケ 10,810 10,450 ー ス 1台…3台 10台 50台 100台 ■「 － 」のサイズはお受け出来ません。 ■ 取手付でW寸法200mm以上はビス止めが2ヶ所追加になります。 ビス16ヶ所止め ビス18ヶ所止め W D H 150～174 175～199 200～224 225～249 250～274 275～299 300～324 325～349 350～374 375～400 80～ 99 13,330 13,770 14,280 14,700 15,220 15,660 16,520 16,940 17,660 18,140 150～199 100～124 13,970 14,470 15,000 15,480 16,010 16,630 17,390 17,880 18,630 19,120 80～ 99 14,200 14,690 15,260 15,780 16,470 16,970 17,750 18,290 19,080 19,610 100～124 14,920 15,460 16,060 16,730 17,350 17,900 18,710 19,270 20,120 20,690 型番目次/ Photo 200～249 125～149 ― 16,140 16,930 17,510 18,150 18,710 19,580 20,140 21,030 21,620 INDEX 150～174 ― ― 17,740 18,340 19,020 19,600 20,540 21,120 22,080 22,830 175～199 ― ― ― 19,100 19,820 20,410 21,380 22,020 23,150 23,800 プラスチック ケース 80～ 99 15,060 15,620 16,390 16,940 17,590 18,150 19,030 19,600 20,470 21,090 100～124 15,850 16,580 17,260 17,850 18,540 19,120 20,070 20,650 21,610 22,360 キャリング 125～149 ― 17,350 18,070 18,700 19,380 20,010 20,980 21,620 22,740 23,390 ケース 250～299 150～174 ― ― 18,940 19,600 20,320 20,980 22,010 22,820 23,850 24,540 175～199 ― ― ― 20,400 21,190 21,870 23,080 23,780 24,820 25,550 防水・防塵 200～224 ― ― ― ― 27,150 28,280 29,680 30,670 32,160 33,160 樹脂ボックス 80～ 99 16,060 16,690 17,390 18,010 18,710 19,340 20,310 20,950 22,070 22,720 防水・防塵 100～124 16,920 17,570 18,310 18,970 19,730 20,400 21,390 22,210 23,260 23,920 アルミ/ ステンレス 125～149 ― 18,400 19,180 19,890 20,650 21,350 22,530 23,230 24,300 25,030 ボックス 300～349 150～174 ― ― 20,130 20,860 21,660 22,550 23,620 24,360 25,460 26,210 端子ボックス/ 防水コネクタ/ 175～199 ― ― ― 21,740 22,740 23,510 24,600 25,350 26,530 27,320 ケーブル グランド 200～224 ― ― ― ― 29,260 30,330 31,840 32,900 34,500 35,620 225～250 ― ― ― ― ― 38,620 40,590 42,030 44,130 45,630 アルミサッシ ケース 80～ 99 17,090 17,770 18,570 19,270 20,040 20,740 22,000 22,660 23,790 24,520 100～124 18,020 18,750 19,610 20,320 21,160 22,030 23,160 23,900 25,090 25,830 アルミ 125～149 ― 19,660 20,510 21,260 22,290 23,050 24,230 24,970 26,200 26,950 フレーム/ ヒートシンク 350～399 150～174 ― ― 21,510 22,480 23,390 24,180 25,390 26,180 27,460 28,300 ケース 175～199 ― ― ― 23,430 24,360 25,200 26,430 27,260 28,580 29,440 メタルケース 200～224 ― ― ― ― 31,570 32,710 34,410 35,550 37,390 38,750 225～250 ― ― ― ― ― 41,810 43,980 45,540 48,100 49,700 Raspberry 80～ 99 18,120 18,870 19,770 20,510 21,560 22,300 23,480 24,250 25,510 26,300 Piケース/ Okdo ROCK 100～124 19,150 19,940 20,860 21,810 22,740 23,510 24,760 25,550 26,920 27,730 ケース 125～149 ― 20,910 22,010 22,810 23,790 24,600 25,870 26,690 28,070 28,930 フリーサイズ 400～449 150～174 ― ― 23,100 23,970 24,970 25,790 27,150 27,980 29,450 30,510 ケース/ フリーサイズ 175～199 ― ― ― 24,990 26,010 26,890 28,260 29,150 30,790 31,690 パネル 200～224 ― ― ― ― 33,850 35,090 36,960 38,350 40,440 41,700 ラックケース 225～250 ― ― ― ― ― 45,010 47,520 49,190 51,880 53,600 80～ 99 19,400 20,230 21,350 22,200 23,160 23,980 25,330 26,180 27,690 28,540 100～124 20,530 21,560 22,600 23,430 24,470 25,310 26,750 27,610 29,220 30,260 棚板/ ラックパネル 125～149 ― 22,550 23,610 24,530 25,580 26,470 27,940 28,820 30,630 31,530 450～500 150～174 ― ― 24,860 25,770 26,870 27,790 29,300 30,410 32,140 33,100 電池ホルダー/ 175～199 ― ― ― 26,830 27,980 28,930 30,660 31,610 33,360 34,370 電池ボックス/ コイン電池 200～224 ― ― ― ― 36,640 38,140 40,240 41,570 44,040 45,410 225～250 ― ― ― ― ― 48,910 51,640 53,410 56,590 58,430 アクセサリー /機構部品 ※表示の価格は改定後の価格です。 ■ 取手付は上記価格にプラス￥1,200（税別）です。 カスタム製品 　（D224mm以下は取手付をご選択いただけません。） 技術資料/ 各種ご案内 10 -57

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・ PDF図をダウンロードしてご確認下さい。 12 12 取手付でW寸法200mm以上は取付穴が フ 2ヶ所追加になります。 リ ー サ 26 43 43 200 イ ズ ケ ー 3 3 10 10 ス W-70mm D-70mm W 150～500mm D 150～400mm D+16 W+16 D寸法300mm以上は取付穴が ２ヶ所追加になります。 型番目次/ カスタム加工例 Photo INDEX 穴加工 - 納期 実働7日目発送 プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ インクジェット印刷 - 穴加工+印刷納期 実働10日目発送 ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース クリンチングスペーサー取付 - 穴加工+スペーサー取付納期 実働8日目発送 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 10 -58 H+16mm 　H 80～250mm H-70mm 1.5 16.9 3 43 12

MCGS SERIES コーナーガード付ステンレスフリーサイズケース フ リ ー サ イ ズ ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス ■ カスタム製品（穴加工・インクジェット印刷・クリンチングスペーサー取付）についてはP15－1～63をご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 防水・防塵 アルミ/ ステンレス ボックス 6 5 4 ■ 幅（W）150～500mm、奥行き（D）150～400mm、高さ（H）80～ 端子ボックス/ 防水コネクタ/ 250mmまで1mm単位で指定出来るコーナーガード付製フリーサイズ ケーブル 3 グランド ケースです。 ■ 耐食・耐塩・耐薬品に優れたステンレス（SUS304）ケースです。 アルミサッシ ケース ■ 内部及び外部からの電磁波の低減に効果的なケースです。 ■ コーナーガードは弾力性のあるエラストマー製で耐衝撃性があります。 アルミ フレーム/ 　 また、滑りにくいのでゴム足としての役割も果たします。 ヒートシンク ケース ■ コーナーガードは4色からご選択いただけます。 1 ■ 取手の有無をご選択いただけます。 メタルケース ■ コーナーガードはケースと共締めです。 Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 2 電池ホルダー/ ※ 製品の内面は加工時に付く傷がございますが、良品としております。 電池ボックス/ コイン電池 構成内容 No. 名　称 個　数 材　質 色 /表面処理 アクセサリー /機構部品 1 カバー 1 ステンレス SUS304 t1.0 BA 2 シャーシ 1 ステンレス SUS304 t1.0 BA 3 コーナーガード 8 TPE ブラック・グレー・ネイビー・レッド カスタム製品 4 取付ビス（六角穴付ボルトM4×8） 16 / 18 / 20 ステンレス 無処理 5 取手（取手付のみ） 1 PU、PA6、ABS、鉄 ブラック・グレー 技術資料/ 6 取手取付ビス｛ナベタッピングM5×8（取手付のみ）｝ 4 鉄 三価クロメート 各種ご案内 ■ 六角レンチ付です。 10 -59

1 サイズ選定 三方向1ｍｍ単位のフリーサイズでご指定いただけます。 D 150～400ｍｍ 注意 ■ W・H・D寸法はステンレスケースの外形寸法です。 フ 　（コーナーガードの厚みは含んでおりません。） リ ■ H寸法はW・D寸法により制限がございます。 ー 　 詳細はP10－61の表をご参照下さい。 サ イ H 80～250ｍｍ ズ ■ 取手付の場合、取手の位置は上面中央です。 ケ 　（D224mm以下は取手付をご選択いただけません。） ー ス W 150～500ｍｍ 2 カラー選定 コーナーガードを下記4色からご選択いただけます。 記号 ? ブラック ? グレー ? ネイビー ? レッド 型番目次/ Photo INDEX プラスチック ケース 色 キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 3 取手の有無 取手付/無しをご選択いただけます。 端子ボックス/ 防水コネクタ/ （取手付はP10－61標準価格にプラス￥1,200（税別）です。） ケーブル グランド ブラック ? グレー ? 無し ? アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ 型番記入方法 ご注文の際は □ 内に 1～3 の選択項目に合った寸法や記号を記入して下さい。 パネル ケース型番　　MCGS - - - ラックケース W H D 色記号 取手記号 棚板/ ラックパネル 例：Ｗ222 - H111 - D333、コーナーガードがレッド、取手ブラックの場合 電池ホルダー/ 電池ボックス/ MCGS 222 - 111 - 333 R - B コイン電池 アクセサリー /機構部品 納　　期 実働7日目発送(穴加工無し、穴加工付き共に) 受注日および土・日・祭日は実働日に含まれません。 カスタム製品 納期は基準納期です。数量、追加工内容によっては変わることがございます。 技術資料/ 価　　格 P10－61標準価格表をご覧下さい。 各種ご案内 10 -60

標準価格表（税別） 1台～3台までは同単価です。 価格例 4台以上は価格が下がりますので別途お見積り致します。 W H D 色記号 取手 フ お見積りはお引き合確認後、早急にご回答致します。 MCGS　200 － 150 － 250 B － N リ 注意：1台あたりの価格です。 ー 21,310 サ イ 13,690 ズ ケ 12,050 11,620 ー ス 1台…3台 10台 50台 100台 ■「 － 」のサイズはお受け出来ません。 ■ 取手付でW寸法200mm以上はビス止めが2ヶ所追加になります。 ビス16ヶ所止め ビス18ヶ所止め W D H 150～174 175～199 200～224 225～249 250～274 275～299 300～324 325～349 350～374 375～400 80～ 99 14,760 15,260 15,840 16,350 16,920 17,450 18,420 18,920 19,740 20,250 150～199 100～124 15,490 16,050 16,660 17,230 17,850 18,530 19,420 19,970 20,850 21,410 80～ 99 15,730 16,310 16,990 17,570 18,360 18,970 19,880 20,460 21,380 21,970 100～124 16,580 17,190 17,890 18,680 19,390 20,010 20,970 21,610 22,570 23,220 型番目次/ Photo 200～249 125～149 ― 18,000 18,890 19,550 20,300 20,980 21,970 22,630 23,640 24,340 INDEX 150～174 ― ― 19,800 20,520 21,310 22,000 23,060 23,750 24,840 25,750 175～199 ― ― ― 21,380 22,200 22,940 24,040 24,800 26,080 26,830 プラスチック ケース 80～ 99 16,740 17,390 18,280 18,930 19,680 20,340 21,350 22,030 23,030 23,690 100～124 17,630 18,490 19,280 19,970 20,770 21,460 22,540 23,220 24,310 25,220 キャリング 125～149 ― 19,380 20,190 20,930 21,750 22,510 23,610 24,340 25,620 26,410 ケース 250～299 150～174 ― ― 21,170 21,960 22,830 23,600 24,770 25,740 26,890 27,730 175～199 ― ― ― 22,930 23,820 24,640 26,010 26,820 28,070 28,890 防水・防塵 200～224 ― ― ― ― 30,570 31,920 33,520 34,660 36,390 37,610 樹脂ボックス 80～ 99 17,850 18,600 19,430 20,180 20,990 21,720 22,810 23,580 24,860 25,620 防水・防塵 100～124 18,870 19,620 20,520 21,310 22,150 22,930 24,100 25,040 26,230 27,030 アルミ/ ステンレス 125～149 ― 20,590 21,490 22,300 23,220 24,040 25,410 26,230 27,440 28,300 ボックス 300～349 150～174 ― ― 22,590 23,430 24,380 25,390 26,660 27,520 28,800 29,680 端子ボックス/ 防水コネクタ/ 175～199 ― ― ― 24,460 25,620 26,510 27,800 28,690 30,010 30,940 ケーブル グランド 200～224 ― ― ― ― 33,040 34,300 36,060 37,290 39,160 40,450 225～250 ― ― ― ― ― 43,770 46,040 47,730 50,160 51,920 アルミサッシ ケース 80～ 99 19,060 19,860 20,780 21,610 22,530 23,330 24,770 25,570 26,870 27,690 100～124 20,140 21,000 21,960 22,820 23,780 24,820 26,130 26,970 28,340 29,230 アルミ 125～149 ― 22,010 23,050 23,940 25,110 26,010 27,340 28,240 29,630 30,570 フレーム/ ヒートシンク 350～399 150～174 ― ― 24,230 25,310 26,400 27,330 28,700 29,640 31,120 32,080 ケース 175～199 ― ― ― 26,420 27,520 28,490 29,910 30,880 32,410 33,440 メタルケース 200～224 ― ― ― ― 35,720 37,080 39,030 40,380 42,530 44,130 225～250 ― ― ― ― ― 47,480 49,980 51,830 54,790 56,660 Raspberry 80～ 99 20,240 21,120 22,140 23,030 24,250 25,150 26,510 27,400 28,860 29,780 Piケース/ Okdo ROCK 100～124 21,430 22,360 23,450 24,530 25,620 26,540 27,980 28,900 30,470 31,440 ケース 125～149 ― 23,460 24,760 25,720 26,830 27,800 29,280 30,240 31,840 32,860 フリーサイズ 400～449 150～174 ― ― 26,030 27,060 28,200 29,220 30,750 31,780 33,440 34,660 ケース/ フリーサイズ 175～199 ― ― ― 28,210 29,410 30,440 32,040 33,090 34,990 36,080 パネル 200～224 ― ― ― ― 38,390 39,860 42,020 43,640 46,040 47,570 ラックケース 225～250 ― ― ― ― ― 51,180 54,110 56,100 59,200 61,250 80～ 99 21,710 22,680 24,000 24,970 26,110 27,070 28,640 29,610 31,350 32,380 100～124 23,010 24,230 25,390 26,420 27,610 28,630 30,260 31,270 33,120 34,360 棚板/ ラックパネル 125～149 ― 25,380 26,610 27,660 28,890 29,950 31,620 32,660 34,750 35,850 450～500 150～174 ― ― 28,060 29,120 30,390 31,490 33,240 34,530 36,520 37,640 電池ホルダー/ 175～199 ― ― ― 30,390 31,720 32,830 34,790 35,920 37,970 39,150 電池ボックス/ コイン電池 200～224 ― ― ― ― 41,620 43,350 45,810 47,350 50,240 51,850 225～250 ― ― ― ― ― 55,740 58,880 60,960 64,640 66,810 アクセサリー /機構部品 ※表示の価格は改定後の価格です。 ■ 取手付は上記価格にプラス￥1,200（税別）です。 　（D224mm以下は取手付をご選択いただけません。） カスタム製品 技術資料/ 各種ご案内 10 -61

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・ PDF図をダウンロードしてご確認下さい。 12 12 フ 取手付でW寸法200mm以上は取付穴が 2ヶ所追加になります。 リ ー サ 26 43 43 200 イ ズ ケ ー ス 2 2 10 10 W-70mm D-70mm W 150～500mm D 150～400mm D+16 W+16 D寸法300mm以上は取付穴が ２ヶ所追加になります。 型番目次/ カスタム加工例 Photo INDEX 穴加工 - 納期 実働7日目発送 プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ インクジェット印刷 - 穴加工+印刷納期 実働10日目発送 ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース クリンチングスペーサー取付 - 穴加工+スペーサー取付納期 実働8日目発送 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 10 -62 H+16mm 　H 80～250mm H-70mm 1 16.9 2 43 12

フリーサイズケース 追加工・印刷のカスタマイズ お客様仕様のケース追加工を１個から短納期にて承ります。 フ リ ー サ イ ズ ケ ー ス 型番目次/ Photo INDEX プラスチック ケース 図面送付　　▶　　内容確認　　▶　　お見積り　　▶　　受注 キャリング ケース ★受注日は、実働日に含まれません。 ■ 組立はお引合い確認後、お見積り・納期の回答を致します。 穴加工のみ 通常納期 実働5日目発送 防水・防塵 樹脂ボックス ■ 詳細の加工内容・加工方法・CADデータのご利用について はP15－1～63をご覧下さい。 営業部　TEL：048-222-7640　 防水・防塵 ■ カスタム製品のご質問やご相談・見積り依頼は営業部まで アルミ/ ステンレス お問合わせ下さい。 　　　　FAX：048-222-7652 ボックス 　　　　E-MAIL：custom@takachi-el.co.jp 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ インクジェット印刷 指定色塗装 インクジェット印刷＋塗装 ケース 通常納期 実働8日目発送 通常納期 実働18日目発送 通常納期 実働21日目発送 アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース ■ 納期は基準納期です。加工内容、数量によって変わることがあります。 フリーサイズ ■ 上記納期にはフリーサイズケース製作日数が加算されますが、UCS・UCGS・EXHSは各製品ページ記載の納期になります。 ケース/ フリーサイズ パネル 追加工をタカチにご依頼頂ければ、お客様の加工ミスのリスクは無くなります。是非ご利用下さい。 ラックケース 実働7日目発送（祝日が入る場合） 棚板/ ラックパネル 水 木 金 土 日 月 火 水 木 金 土 日 月 火 電池ホルダー/ 電池ボックス/ コイン電池 受注日 実働1日目 実働2日目 休 休 祝 実働3日目 実働4日目 実働5日目 実働6日目 休 休 発送日 アクセサリー /機構部品 実働8日目発送（祝日が入る場合） カスタム製品 水 木 金 土 日 月 火 水 木 金 土 日 月 火 技術資料/ 受注日 実働1日目 実働2日目 休 休 祝 実働3日目 実働4日目 実働5日目 実働6日目 休 休 実働7日目 発送日 各種ご案内 10-154

Clinching fastener ■納期は基準納期です。内容、数量によって変動致します。 クリンチングファスナー加工 穴加工 ＋ 実働6日～ クリンチングファスナー取付 カ ※製品によって異なります。 ス ケース、部材にあらかじめ下穴をあけておき、 タ ム その穴にプレス圧入するだけで安定した締結力が得られるクリンチングファスナーを取付致します。 製 品 金属ケースに 基板・部品を ビス止めしたい スペーサー部品をネジ止めしている クリンチングスペーサー圧入品で組立工数を削減 型番目次/ アルミ製品に Photo INDEX スタッドを立てたい プラスチック ケース サラネジをナットで止めスタッドにしている クリンチングスタッドで板表面がフラットな仕上がり キャリング ケース 防水・防塵 樹脂ボックス アルミｔ１．０に 防水・防塵 強度のあるタップ穴を アルミ/ ステンレス ボックス 設けたい 端子ボックス/ 防水コネクタ/ ケーブル バーリングタップ加工をしている クリンチングナットでさらにネジ強度アップ グランド アルミサッシ ケース ●幅広い用途に対応するため、様々な形状・サイズのファスナーをご用意致しました。 アルミ フレーム/ ヒートシンク ケース ST・STS series SB・SBS series メタルケース クリンチングスペーサー（スルー） クリンチングスペーサー（ブラインド） 材料に完全に固着するスペーサーで、高トルクに 材料に完全に固着するスペーサーで、高トルクに Raspberry 対応しております。 対応しております。ブラインドタイプで外観からネ Piケース/ ジ穴が見えません。 Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル NM・NS series NR series ラックケース クリンチングナット（丸形） クリンチングナット（六角形） 丸形のクリンチングナットです。薄板でねじの立て 六角形のクリンチングナットです。 処理鋼板の薄 棚板/ ラックパネル られない箇所や、溶接が面倒なアルミ板に最適で 板やアルミ板に最適です。 す。 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 CS series BN series クリンチングスタッド ブラインドナット カスタム製品 薄板にプレス圧入するだけで、簡単に取付できる ナットの裏側がブラインドされたクリンチングナッ スタッドです。板の表面が平らで垂直にねじが立て トです。シールドしたい箇所の取り付けに最適です。 られます。 技術資料/ 各種ご案内 15 -51

●P3～裏表紙にありますご希望のファスナーを図面にご指示下さい。 4-M3ナット（NR-M3-2）圧入 加工 カ 図面例 ス タ ム 製 動画をご覧いただけます。 品 2-M3スペーサー（ST-M3-8）圧入 加工 図面例 ●参考価格例 型番目次/ Photo スペーサー スペーサー INDEX アルミ押出材ケース 台数 穴加工費 （フライス加工） 取付費 型番 数量 プラスチック 1台 3,370円 1,690円 ST-Ｍ3-10 4個 ケース 10台 640円 840円 キャリング ケース 50台 400円 840円 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス スペーサー スペーサー アルミ平板 台数 穴加工費 （プレス加工） 取付費 型番 数量 端子ボックス/ 防水コネクタ/ ケーブル 1台 10,570円 6,430円 SB-Ｍ3-8 16個 グランド アルミサッシ 10台 2,280円 4,740円 ＣS-Ｍ3-15 8個 ケース 50台 1,550円 4,740円 アルミ フレーム/ ヒートシンク ケース メタルケース ペーサー スペーサー Raspberry アルミ押出材パネル 台数 穴加工費 ス （フライス加工） 取付費 型番 数量 Piケース/ Okdo ROCK ケース 1台 18,910円 2,760円 SB-Ｍ3-10 ９個 フリーサイズ ケース/ フリーサイズ 10台 8,740円 1,920円 パネル 50台 7,840円 1,920円 ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ ステンレス0.8mm厚平板 台数 穴加工費 スペーサー スペーサー （プレス加工） 取付費 型番 数量 コイン電池 1台 6,690円 4,700円 STS-M3-6-0.8 4個 アクセサリー /機構部品 10台 1,530円 3,860円 STS-M3-12-0.8 4個 カスタム製品 50台 1,070円 3,860円 技術資料/ 各種ご案内 15 -52

ラインナップ LINE-UP スルータイプはL寸法12mmまでの物が全ネジです。 カ ST・STS series クリンチングスペーサー（スルータイプ） 13mmより長いサイズはネジ有効長が10mmです。 ス タ ［形状・寸法］ ム 製 品 D B L 材質： 鉄 / 亜鉛めっき三価 ※板厚1.0mm以上用はパシペイト ステンレス / パシペイト・無処理 　0.8mm用は無処理となります。 ステンレスは受注生産となります 単位（mm） 型番 型番 型番 D B L 最小 取付穴径 ※ 取付穴位置 （鉄） テンレス） （ステンレス） ネジの （ス 板厚1.0mm以上用 板厚0.8mm用 呼び ピッチ - 0.08 ±0.2 ±0.1 板厚 +0.08　-0 （min） ST-M2-6 6 ST-M2-8 8 M2 0.4 4.18 5.2 1.0 4.2 6.0 型番目次/ ST-M2-10 10 Photo INDEX ST-M2-12 12 ST-M2.5-6 6 プラスチック ケース ST-M2.5-8 8 M2.5 0.45 4.18 5.2 1.0 4.2 6.0 ST-M2.5-10 10 キャリング ケース ST-M2.5-12 12 ST-M3-3 STS-M3-3 3 防水・防塵 樹脂ボックス ST-M3-4 STS-M3-4 4 ST-M3-5 STS-M3-5 5 防水・防塵 アルミ/ ステンレス ST-M3-6 STS-M3-6 STS-M3-6-0.8 6 ボックス ST-M3-7 STS-M3-7 7 端子ボックス/ 防水コネクタ/ ケーブル ST-M3-8 STS-M3-8 STS-M3-8-0.8 8 グランド ST-M3-9 STS-M3-9 9 アルミサッシ ST-M3-10 STS-M3-10 STS-M3-10-0.8 10 ケース ST-M3-11 STS-M3-11 M3 0.5 6.18 7.2 11 0.8-1.0 6.2 7.0 アルミ フレーム/ ST-M3-12 STS-M3-12 STS-M3-12-0.8 12 ヒートシンク ケース ST-M3-13 13 ST-M3-14 14 メタルケース ST-M3-15 15 Raspberry ST-M3-16 16 Piケース/ Okdo ROCK ケース ST-M3-17 17 フリーサイズ ST-M3-18 18 ケース/ フリーサイズ パネル ST-M3-20 20 ST-M4-6 STS-M4-6 6 ラックケース ST-M4-7 7 ST-M4-8 STS-M4-8 8 棚板/ ラックパネル ST-M4-9 STS-M4-9 9 M4 0.7 7.18 8.2 1.0 7.2 8.0 ST-M4-10 STS-M4-10 10 電池ホルダー/ 電池ボックス/ ST-M4-12 12 コイン電池 ST-M4-14 14 アクセサリー ST-M4-16 16 /機構部品 ST-M5-6 6 カスタム製品 ST-M5-8 8 M5 0.8 7.18 8.2 1.0 7.2 8.0 ST-M5-10 10 技術資料/ ST-M5-12 12 各種ご案内 ※平板に圧入した場合の取付穴中心と板端との最小距離となります。 また板金ケース、成型品への圧入は圧入箇所の周囲状況によって異なります。 15 -53

ラインナップ LINE-UP SB・SBS series クリンチングスペーサー（ブラインドタイプ） カ ［形状・寸法］ ス タ ム D 製 品 S B L 材質： 鉄 / 亜鉛めっき三価 ステンレス / パシペイト ステンレスは受注生産となります 単位（mm） 型番 型番 ネジの （鉄） （ステンレス） 呼び ピッチ D B L S 最小 取付穴径　 ※ 取付穴位置 - 0.08 ±0.2 ±0.1 最小 板厚 +0.08　-0 （min） SB-M2-6 6 3 SB-M2-8 8 4 M2 0.4 4.18 5.2 1.0 4.2 6.0 SB-M2-10 10 4 型番目次/ Photo INDEX SB-M2-12 12 5 SB-M2.5-6 6 3 プラスチック ケース SB-M2.5-8 8 4 M2.5 0.45 4.18 5.2 1.0 4.2 6.0 SB-M2.5-10 10 4 キャリング ケース SB-M2.5-12 12 5 防水・防塵 SB-M3-6 SBS-M3-6 6 3 樹脂ボックス SB-M3-7 SBS-M3-7 7 3 防水・防塵 アルミ/ SB-M3-8 SBS-M3-8 8 4 ステンレス ボックス SB-M3-9 SBS-M3-9 9 4 端子ボックス/ 防水コネクタ/ SB-M3-10 SBS-M3-10 10 4 ケーブル グランド SB-M3-11 11 4 アルミサッシ ケース SB-M3-12 SBS-M3-12 12 5 M3 0.5 6.18 7.2 1.0 6.2 7.0 SB-M3-13 13 5 アルミ フレーム/ ヒートシンク SB-M3-14 SBS-M3-14 14 6.5 ケース SB-M3-15 15 6.5 メタルケース SB-M3-16 SBS-M3-16 16 6.5 Raspberry SB-M3-17 17 6.5 Piケース/ Okdo ROCK ケース SB-M3-18 18 9.5 フリーサイズ SB-M3-20 20 9.5 ケース/ フリーサイズ パネル SB-M4-6 SBS-M4-6 6 3 SB-M4-7 7 3 ラックケース SB-M4-8 SBS-M4-8 8 4 棚板/ SB-M4-9 9 4 ラックパネル M4 0.7 7.18 8.2 1.0 7.2 8.0 SB-M4-10 SBS-M4-10 10 4 電池ホルダー/ 電池ボックス/ SB-M4-12 12 5 コイン電池 SB-M4-14 14 6.5 アクセサリー SB-M4-16 16 6.5 /機構部品 SB-M5-8 8 4 カスタム製品 SB-M5-10 M5 0.8 7.18 8.2 10 4 1.0 7.2 8.0 SB-M5-12 12 5 技術資料/ 各種ご案内 ※平板に圧入した場合の取付穴中心と板端との最小距離となります。 また板金ケース、成型品への圧入は圧入箇所の周囲状況によって異なります。 15 -54

ラインナップ LINE-UP NM・NS series クリンチングナット（丸形） カ ス タ ［形状・寸法］ ム 製 品 D B 材質： 鉄 / 亜鉛めっき三価 H ステンレス / パシペイト ステンレスは受注生産となります 単位（mm） 型番 型番 ネジの 付穴径 ※ 取付穴位置 （鉄） （ステンレス） 呼び ピッチ D B H 最小 取 最大 ±0.2 ±0.1 板厚 +0.08 - 0 （min） NM-M2-1 M2 0.4 4.22 6.3 1.5 1.0 4.25 4.8 型番目次/ Photo NM-M2.5-1 1.0 INDEX Ｍ 2.5 0.45 4.22 6.3 1.5 4.25 4.8 NM-M2.5-2 1.4 プラスチック ケース NM-M3-1 NS-M3-1 1.0 M3 0.5 4.22 6.3 1.5 4.25 4.8 NM-M3-2 1.4 キャリング ケース NM-M4-1 NS-M4-1 1.0 M4 0.7 5.38 7.9 2.0 5.4 6.9 NM-M4-2 1.4 防水・防塵 樹脂ボックス NM-M5-1 NS-M5-1 1.0 M5 0.8 6.38 8.7 2.0 6.4 7.1 防水・防塵 アルミ/ NM-M5-2 1.4 ステンレス ボックス ※平板に圧入した場合の取付穴中心と板端との最小距離となります。 また板金ケース、成型品への圧入は圧入箇所の周囲状況によって異なります。 端子ボックス/ 防水コネクタ/ ケーブル グランド NR series クリンチングナット（六角形） アルミサッシ ケース ［形状・寸法］ アルミ フレーム/ ヒートシンク ケース D メタルケース Raspberry Piケース/ kdo ROCK 材質： 鉄 / 亜鉛めっき三価 B H O ケース フリーサイズ ケース/ フリーサイズ パネル 単位（mm） ラックケース 型番 ネジの D B H 最小 取付穴径 ※ 取付穴位置 呼び ピッチ 最大 -0.2 ±0.1 板厚 +0.08 - 0 （min） 棚板/ NR-M2-1 M2 0.4 4.45 5.5 2.0 1.0 4.5 4.5 ラックパネル NR-M2.5-1 Ｍ 2.5 0.45 4.45 5.5 2.0 1.0 4.5 4.5 電池ホルダー/ 電池ボックス/ NR-M3-1 1.0 コイン電池 M3 0.5 4.45 5.5 2.0 4.5 4.5 NR-M3-2 1.4 アクセサリー /機構部品 NR-M4-1 1.0 M4 0.7 5.45 7.0 2.2 5.5 5.5 NR-M4-2 1.4 カスタム製品 NR-M5-1 1.0 M5 0.8 6.45 8.0 3.0 6.5 6.5 技術資料/ NR-M5-2 1.4 各種ご案内 ※平板に圧入した場合の取付穴中心と板端との最小距離となります。 また板金ケース、成型品への圧入は圧入箇所の周囲状況によって異なります。 15 -55

ラインナップ LINE-UP CS series クリンチングスタッド カ ［形状・寸法］ ス タ ム 製 品 D H L 材質： 鉄 / 亜鉛めっき三価 単位（mm） 型番 ネジの 呼び ピッチ D H 全長L 最小 取付穴径 ※ 取付穴位置 ±0.4 最大 ±0.4 板厚 +0.08 - 0 （min） CS-M3-8 8 型番目次/ CS-M3-10 10 Photo M3 0.5 4.6 2.1 1.0 3.0 5.6 INDEX CS-M3-12 12 プラスチック ケース CS-M3-15 15 CS-M4-8 8 キャリング ケース CS-M4-10 10 M4 0.7 5.9 2.4 1.0 4.0 7.2 防水・防塵 CS-M4-12 12 樹脂ボックス CS-M4-15 15 防水・防塵 アルミ/ ステンレス ボックス ※平板に圧入した場合の取付穴中心と板端との最小距離となります。 また板金ケース、成型品への圧入は圧入箇所の周囲状況によって異なります。 端子ボックス/ 防水コネクタ/ ケーブル グランド BN series クリンチングブラインドナット タカチでは専用の プレス機で加工を アルミサッシ ケース ［形状・寸法］ しますので、安定 した強度でスペー アルミ H サーの取付が可能 フレーム/ ヒートシンク L ケース です。 B D A メタルケース Raspberry 材質： 鉄 / 亜鉛めっき三価 S Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル 単位（mm） 型番 ネジの A 呼び ピッチ D B S H L 最小 取付穴径 ※ 取付穴位置 ラックケース 最大 最大 ±0.25 最小 ±0.25 最大 板厚 +0.08 - 0 （min） 棚板/ BN-M3-1 1.0 ラックパネル M3 0.5 4.22 3.8 6.35 5.3 9.6 8.5 4.25 4.8 電池ホルダー/ 電池ボックス/ BN-M3-2 1.4 コイン電池 アクセサリー /機構部品 BN-M4-1 1.0 M4 0.7 5.38 5.2 7.95 6.8 11.2 9.8 5.4 6.9 カスタム製品 BN-M4-2 1.4 技術資料/ 各種ご案内 ※平板に圧入した場合の取付穴中心と板端との最小距離となります。 また板金ケース、成型品への圧入は圧入箇所の周囲状況によって異なります。 15 -56

Clinching fastener ■納期は基準納期です。内容、数量によって変動致します。 クリンチングファスナー未貫通加工型 穴加工 ＋ 実働6日～ クリンチングファスナー取付 カ ス 板厚1.5ｍｍ以上であれば取付可能で特に厚板に有効です。 タ ム 簡単な基板支柱として最適なスペーサーです。 製 製品に穴をあけずに取付可能なので防水機能を失わずに立てることが可能です。 品 型番目次/ Photo INDEX プラスチック ケース キャリング ケース MK series クリンチングスペーサー（未貫通） 防水・防塵 ［形状・寸法］ 樹脂ボックス D B 防水・防塵 アルミ/ ステンレス ボックス H L 端子ボックス/ 防水コネクタ/ ケーブル グランド 貫通しない為、外観面を損なわず立てられます。 L ザグリ加工をしプレス圧入で取付けます。 アルミサッシ ケース 板厚によって取付出来る出来ないがありますの アルミ 材質：鉄 / ニッケルメッキ でご相談下さい。 フレーム/ ヒートシンク ケース 単位（mm） メタルケース H 型番 ネジの 呼 ピッチ D B +0 L 最小 取付穴径 ※ 取付穴位置 Raspberry び 最大 ±0.1 -0.1 ±0.1 板厚 +0.08 - 0 （min） Piケース/ Okdo ROCK MK-M3-3 3 ケース MK-M3-4 4 フリーサイズ ケース/ MK-M3-5 5 フリーサイズ パネル MK-M3-6 6 MK-M3-7 7 Ｍ 3 0.5 4.45 6.0 0.95 1.5 4.5 4.5 ラックケース MK-M3-8 8 MK-M3-9 9 MK-M3-10 10 棚板/ ラックパネル MK-M3-11 11 MK-M3-12 12 電池ホルダー/ 電池ボックス/ MK-M4-3 3 コイン電池 MK-M4-4 4 MK-M4-5 5 アクセサリー /機構部品 MK-M4-6 6 MK-M4-7 Ｍ 4 0.7 5.45 8.0 0.95 7 1.5 5.5 5.5 MK-M4-8 8 カスタム製品 MK-M4-10 10 MK-M4-12 12 技術資料/ MK-M4-14 14 各種ご案内 ※平板に圧入した場合の取付穴中心と板端との最小距離となります。 また板金ケース、成型品への圧入は圧入箇所の周囲状況によって異なります。 15 -57
