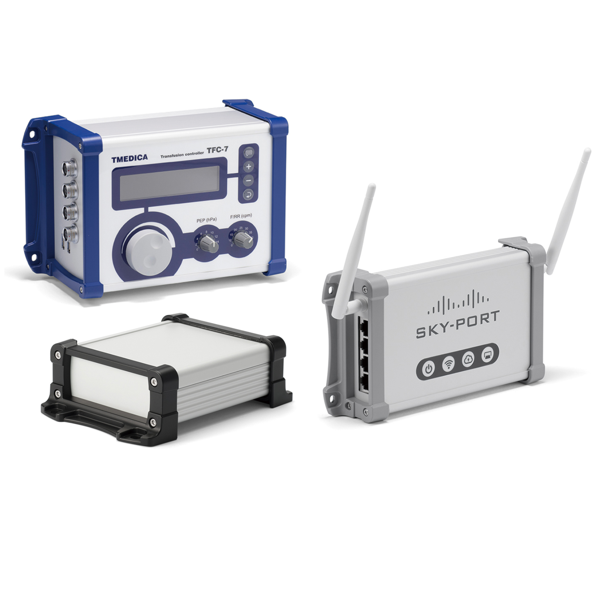

壁付型アルミ押出材ケース EXPFシリーズ

EXPF SERIES フランジ足付アルミケース アルミパネルタイプ ア ル ミ フ レ ー ム ／ ヒ ー ト シ ン ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ■ カスタム製品（穴加工・インクジェット印刷・シルク印刷・表面シート製作）についてはP15－1～63をご覧下さい。 防水・防塵 樹脂ボックス ■ カスタム製品のリピート注文品は5%割引致します。 防水・防塵 アルミ/ ■ フランジ足付で壁付けが容易です。 ステンレス ボックス ■ 全67サイズ、上下カバー2色・フレーム3色の組合わせにより、合計6タイプの色仕様からD方選向択フリーサイズ D方向フリーサイズ D方向フリーサイズ D方向フリーサイズ D方向フリーサイズ D方向フリーサイズ 端子ボックス/ 可能です。 付属ビス 防水コネクタ/ ケーブル ■ D方向を0.1mm単位でご指定出来るEXPFSシリーズはP10－83～86をご覧下さい。 EXPF 7-□、 9-□：六角穴付ボルトM2.5×8×8本 グランド EXPF11-□、15-□：六角穴付ボルトM3 ×10×8本 EXPF20-□ ：六角穴付ボルトM4 ×12×8本 EXPF24-□ ：六角穴付ボルトM5 ×12×8本 アルミサッシ ケース 構成内容 六角レンチ No. 名　称 個　数 材　 質 色 / 表面処理 アルミ フレーム/ 1 パネル　　　　　　 2 アルミ板 A1100P シルバーアルマイト・ブラック / 塗装　　　　 ヒートシンク ケース 2 上カバー　　　　　 1 アルミ押出材 A6063S-T5 シルバー・ブラック / アルマイト＆クリア塗装 3 下カバー　　　　　 1 アルミ押出材 A6063S-T5 シルバー・ブラック / アルマイト＆クリア塗装 メタルケース 4 フランジ付フレーム 2 PC＋ABS樹脂（UL94V-0 主成分） 塗装無：ブラック・グレー　　　　　　　　　 塗装付：ネイビー　　　　　　　　　　　　　 Raspberry Piケース/ 5 取付ビス（六角穴付） 8 ステンレス 無処理　　　　　　　　　　　　　　　　　　 Okdo ROCK ケース フリーサイズ ケース/ 色仕様 (下記6タイプからご選択いただけます。) ※フランジ付フレームのブラック・グレーは樹脂材料色、ネイビー色は表面塗装で着色をしております。 フリーサイズ パネル 記号 ?? シルバー / ブラック ?? シルバー / グレー ?? シルバー / ネイビー ラックケース 棚板/ 色 ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 記号 ?? ブラック / ブラック ?? ブラック / グレー ?? ブラック / ネイビー アクセサリー /機構部品 カスタム製品 色 技術資料/ 各種ご案内 7 -31

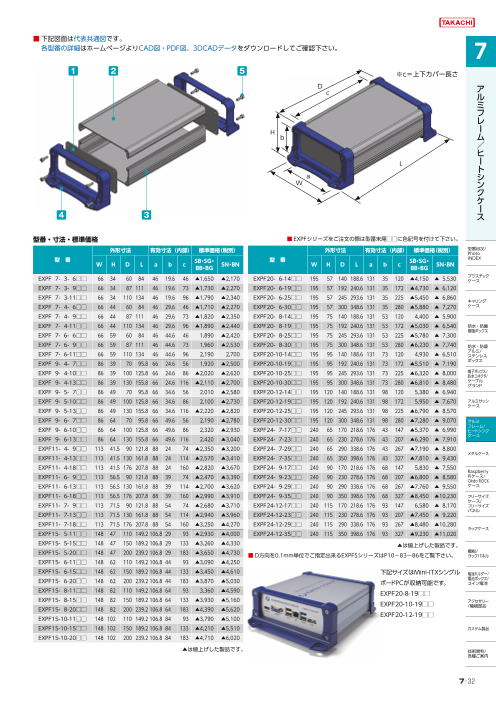

■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 1 2 5 ※c＝上下カバー長さ D c ア ル ミ フ レ H ー b ム ／ ヒ L ー ト a シ W ン ク ケ 4 3 ー ス 型番・寸法・標準価格 ■ EXPFシリーズをご注文の際は型番末尾□□に色記号を付けて下さい。 外形寸法 有効寸法（内部） 標準価格（税別） 外形寸法 有効寸法（内部） 標準価格（税別） 型番目次/ Photo 型　番 型　番 INDEX W H D L a b c SB・SG・ BB・BG SN・BN W H D L a b c SB・SG・ BB・BG SN・BN EXPF 7- 3- 6□□ 66 34 60 84 46 19.6 46 ▲1,650 ▲2,170 EXPF20- 6-14□□ 195 57 140 188.6 131 35 120 ▲4,150 ▲ 5,530 プラスチック ケース EXPF 7- 3- 9□□ 66 34 87 111 46 19.6 73 ▲1,730 ▲2,270 EXPF20- 6-19□□ 195 57 192 240.6 131 35 172 ▲4,730 ▲ 6,120 EXPF 7- 3-11□□ 66 34 110 134 46 19.6 96 ▲1,790 ▲2,340 EXPF20- 6-25□□ 195 57 245 293.6 131 35 225 ▲5,450 ▲ 6,860 キャリング EXPF 7- 4- 6□□ 66 44 60 84 46 29,6 46 ▲1,710 ▲2,270 EXPF20- 6-30□□ 195 57 300 348.6 131 35 280 ▲5,880 ▲ 7,270 ケース EXPF 7- 4- 9□□ 66 44 87 111 46 29,6 73 ▲1,820 ▲2,350 EXPF20- 8-14□□ 195 75 140 188.6 131 53 120 　4,400 ▲ 5,900 EXPF 7- 4-11□□ 66 44 110 134 46 29,6 96 ▲1,890 ▲2,440 EXPF20- 8-19□□ 195 75 192 240.6 131 53 172 ▲5,030 ▲ 6,540 防水・防塵 樹脂ボックス EXPF 7- 6- 6□□ 66 59 60 84 46 44.6 46 　1,890 ▲2,420 EXPF20- 8-25□□ 195 75 245 293.6 131 53 225 ▲5,780 ▲ 7,300 EXPF 7- 6- 9□□ 66 59 87 111 46 44.6 73 　1,960 ▲2,530 EXPF20- 8-30□□ 195 75 300 348.6 131 53 280 ▲6,230 ▲ 7,740 防水・防塵 EXPF 7- 6-11□□ 66 59 110 134 46 44.6 96 　2,190 　2,700 EXPF20-10-14□□ 195 95 140 188.6 131 73 120 　4,930 ▲ 6,510 アルミ/ ステンレス EXPF 9- 4- 7□□ 86 39 70 95.8 66 24.6 56 　1,920 ▲2,500 EXPF20-10-19□□ 195 95 192 240.6 131 73 172 ▲5,510 ▲ 7,190 ボックス EXPF 9- 4-10□□ 86 39 100 125.8 66 24.6 86 ▲2,020 ▲2,620 EXPF20-10-25□□ 195 95 245 293.6 131 73 225 ▲6,320 ▲ 8,000 端子ボックス/ 防水コネクタ/ EXPF 9- 4-13□□ 86 39 130 155.8 66 24.6 116 ▲2,110 ▲2,700 EXPF20-10-30□□ 195 95 300 348.6 131 73 280 ▲6,810 ▲ 8,480 ケーブル グランド EXPF 9- 5- 7□□ 86 49 70 95.8 66 34.6 56 　2,010 ▲2,580 EXPF20-12-14□□ 195 120 140 188.6 131 98 120 　5,380 ▲ 6,940 EXPF 9- 5-10□□ 86 49 100 125.8 66 34.6 86 　2,100 ▲2,730 EXPF20-12-19□□ 195 120 192 240.6 131 98 172 　5,950 ▲ 7,670 アルミサッシ ケース EXPF 9- 5-13□□ 86 49 130 155.8 66 34.6 116 ▲2,220 ▲2,820 EXPF20-12-25□□ 195 120 245 293.6 131 98 225 ▲6,790 ▲ 8,570 EXPF 9- 6- 7□□ 86 64 70 95.8 66 49.6 56 　2,190 ▲2,780 EXPF20-12-30□□ 195 120 300 348.6 131 98 280 ▲7,280 ▲ 9,070 アルミ フレーム/ EXPF 9- 6-10□□ 86 64 100 125.8 66 49.6 86 　2,320 ▲2,930 EXPF24- 7-17□□ 240 65 170 218.6 176 43 147 ▲5,370 ▲ 6,990 ヒートシンク ケース EXPF 9- 6-13□□ 86 64 130 155.8 66 49.6 116 　2,420 ▲3,040 EXPF24- 7-23□□ 240 65 230 278.6 176 43 207 ▲6,290 ▲ 7,910 EXPF11- 4- 9□□ 113 41.5 90 121.8 88 24 74 ▲2,350 ▲3,200 EXPF24- 7-29□□ 240 65 290 338.6 176 43 267 ▲7,190 ▲ 8,800 メタルケース EXPF11- 4-13□□ 113 41.5 130 161.8 88 24 114 ▲2,570 ▲3,410 EXPF24- 7-35□□ 240 65 350 398.6 176 43 327 ▲7,810 ▲ 9,430 EXPF11- 4-18□□ 113 41.5 176 207.8 88 24 160 ▲2,820 ▲3,670 EXPF24- 9-17□□ 240 90 170 218.6 176 68 147 　5,830 ▲ 7,550 Raspberry EXPF11- 6- 9□□ 113 56.5 90 121.8 88 39 74 ▲2,470 ▲3,390 EXPF24- 9-23□□ 240 90 230 278.6 176 68 207 ▲6,800 ▲ 8,580 Piケース/ Okdo ROCK EXPF11- 6-13□□ 113 56.5 130 161.8 88 39 114 ▲2,700 ▲3,620 EXPF24- 9-29□□ 240 90 290 338.6 176 68 267 ▲7,760 ▲ 9,550 ケース EXPF11- 6-18□□ 113 56.5 176 207.8 88 39 160 ▲2,990 ▲3,910 EXPF24- 9-35□□ 240 90 350 398.6 176 68 327 ▲8,450 ▲10,230 フリーサイズ ケース/ EXPF11- 7- 9□□ 113 71.5 90 121.8 88 54 74 ▲2,680 ▲3,710 EXPF24-12-17□□ 240 115 170 218.6 176 93 147 　6,580 ▲ 8,170 フリーサイズ パネル EXPF11- 7-13□□ 113 71.5 130 161.8 88 54 114 ▲2,940 ▲3,960 EXPF24-12-23□□ 240 115 230 278.6 176 93 207 ▲7,450 ▲ 9,220 EXPF11- 7-18□□ 113 71.5 176 207.8 88 54 160 ▲3,250 ▲4,270 EXPF24-12-29□□ 240 115 290 338.6 176 93 267 ▲8,480 ▲10,280 ラックケース EXPF15- 5-11□□ 148 47 110 149.2 106.8 29 93 ▲2,930 ▲4,000 EXPF24-12-35□□ 240 115 350 398.6 176 93 327 ▲9,230 ▲11,020 EXPF15- 5-15□□ 148 47 150 189.2 106.8 29 133 ▲3,260 ▲4,330 ▲は値上げした製品です。 EXPF15- 5-20□□ 148 47 200 239.2 106.8 29 183 ▲3,650 ▲4,730 棚板/ ■ D方向を0.1mm単位でご指定出来るEXPFSシリーズはP10－83～86をご覧下さい。 ラックパネル EXPF15- 6-11□□ 148 62 110 149.2 106.8 44 93 ▲3,090 ▲4,250 EXPF15- 6-15□□ 148 62 150 189.2 106.8 44 133 ▲3,450 ▲4,610 下記サイズはMini-ITXシングル 電池ホルダー/ EXPF15- 6-20□□ 148 62 200 239.2 106.8 44 183 ▲3,870 ▲5,030 電池ボックス/ ボードPCが収納可能です。 コイン電池 EXPF15- 8-11□□ 148 82 110 149.2 106.8 64 93 　3,360 ▲4,590 EXPF20-8-19□□ EXPF15- 8-15□□ 148 82 150 189.2 106.8 64 133 ▲3,930 ▲5,160 EXPF20-10-19□□ アクセサリー EXPF15- 8-20□□ 148 82 200 239.2 106.8 64 183 ▲4,390 ▲5,620 /機構部品 EXPF15-10-11□□ 148 102 110 149.2 106.8 84 93 ▲3,790 ▲5,100 EXPF20-12-19□□ EXPF15-10-15□□ 148 102 150 189.2 106.8 84 133 ▲4,210 ▲5,510 カスタム製品 EXPF15-10-20□□ 148 102 200 239.2 106.8 84 183 ▲4,710 ▲6,020 ▲は値上げした製品です。 技術資料/ 各種ご案内 7 -32

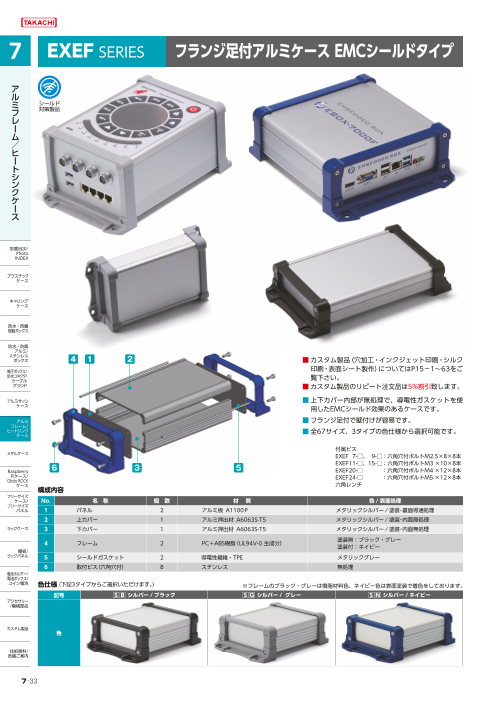

EXEF SERIES フランジ足付アルミケース EMCシールドタイプ ア ル ミ フ レ ー ム ／ ヒ ー ト シ ン ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 4 1 2 ■ カスタム製品（穴加工・インクジェット印刷・シルク 端子ボックス/ 印刷・表面シート製作）についてはP15－1～63をご 防水コネクタ/ ケーブル 覧下さい。 グランド ■ カスタム製品のリピート注文品は5%割引致します。 アルミサッシ ■ 上下カバー内部が無処理で、導電性ガスケットを使 ケース 用したEMCシールド効果のあるケースです。 アルミ ■ フランジ足付で壁付けが容易です。 フレーム/ ヒートシンク ■ 全67サイズ、3タイプの色仕様から選択可能です。 ケース 付属ビス メタルケース EXEF 7-□、 9-□：六角穴付ボルトM2.5×8×8本 Raspberry 6 3 5 EXEF11-□、15-□：六角穴付ボルトM3 ×10×8本 EXEF20-□ ：六角穴付ボルトM4 ×12×8本 Piケース/ Okdo ROCK EXEF24-□ ：六角穴付ボルトM5 ×12×8本 ケース 六角レンチ 構成内容 フリーサイズ ケース/ No. 名　称 個　数 材　 質 色 / 表面処理 フリーサイズ パネル 1 パネル　　　　　　 2 アルミ板 A1100P メタリックシルバー / 塗装-裏面導通処理 2 上カバー　　　　　 1 アルミ押出材 A6063S-T5 メタリックシルバー / 塗装-内面無処理　 ラックケース 3 下カバー　　　　　 1 アルミ押出材 A6063S-T5 メタリックシルバー / 塗装-内面無処理　 4 フレーム　　　　　 2 PC＋ABS樹脂（UL94V-0 主成分） 塗装無：ブラック・グレー　　　　　　 塗装付：ネイビー　　　　　　　　　　 棚板/ ラックパネル 5 シールドガスケット 2 導電性繊維・TPE メタリックグレー　　　　　　　　　　 6 取付ビス（六角穴付） 8 ステンレス 無処理　　　　　　　　　　　　　　　 電池ホルダー/ 電池ボックス/ コイン電池 色仕様 (下記3タイプからご選択いただけます。) ※フレームのブラック・グレーは樹脂材料色、ネイビー色は表面塗装で着色をしております。 記号 ?? シルバー / ブラック ?? シルバー / グレー ?? シルバー / ネイビー アクセサリー /機構部品 カスタム製品 色 技術資料/ 各種ご案内 7 -33

■ 下記図面は代表共通図です。 シールドガスケット取付方法 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータを ダウンロードしてご確認下さい。 ※c＝上下カバー長さ ア D ル c ミ フ レ ー ■ シールドガスケットは下カバー勘合溝に入れ込んで下さい。 ム ／ H ヒ b ー ト シ L ン ク ケ a ー W ス ■ シールドガスケットは多少はみ出るように入れ込んで、 パネルの内側と接触させて下さい。 型番目次/ Photo INDEX 型番・寸法・標準価格 ■ EXEFシリーズをご注文の際は型番末尾□□に色記号を付けて下さい。 外形寸法 有効寸法（内部） 標準価格（税別） 外形寸法 有効寸法（内部） 標準価格（税別） プラスチック 型　番 型　番 ケース W H D L a b c SB・SG SN W H D L a b c SB・SG SN EXEF 7- 3- 6□□ 66 34 60 84 46 19.6 46 ▲2,070 ▲2,580 EXEF20- 6-14□□ 195 57 140 188.6 131 35 120 ▲ 5,170 ▲ 6,570 キャリング ケース EXEF 7- 3- 9□□ 66 34 87 111 46 19.6 73 ▲2,220 ▲2,740 EXEF20- 6-19□□ 195 57 192 240.6 131 35 172 ▲ 6,070 ▲ 7,470 EXEF 7- 3-11□□ 66 34 110 134 46 19.6 96 ▲2,400 ▲2,910 EXEF20- 6-25□□ 195 57 245 293.6 131 35 225 ▲ 7,020 ▲ 8,400 防水・防塵 EXEF 7- 4- 6□□ 66 44 60 84 46 29,6 46 ▲2,120 ▲2,680 EXEF20- 6-30□□ 195 57 300 348.6 131 35 280 ▲ 7,740 ▲ 9,150 樹脂ボックス EXEF 7- 4- 9□□ 66 44 87 111 46 29,6 73 ▲2,320 ▲2,870 EXEF20- 8-14□□ 195 75 140 188.6 131 53 120 ▲ 5,490 ▲ 7,000 EXEF 7- 4-11□□ 66 44 110 134 46 29,6 96 ▲2,500 ▲3,040 EXEF20- 8-19□□ 195 75 192 240.6 131 53 172 ▲ 6,440 ▲ 7,950 防水・防塵 アルミ/ EXEF 7- 6- 6□□ 66 59 60 84 46 44.6 46 ▲2,280 ▲2,860 EXEF20- 8-25□□ 195 75 245 293.6 131 53 225 ▲ 7,450 ▲ 8,970 ステンレス ボックス EXEF 7- 6- 9□□ 66 59 87 111 46 44.6 73 ▲2,500 ▲3,070 EXEF20- 8-30□□ 195 75 300 348.6 131 53 280 ▲ 8,250 ▲ 9,780 端子ボックス/ EXEF 7- 6-11□□ 66 59 110 134 46 44.6 96 　2,820 ▲3,270 EXEF20-10-14□□ 195 95 140 188.6 131 73 120 ▲ 5,990 ▲ 7,660 防水コネクタ/ ケーブル EXEF 9- 4- 7□□ 86 39 70 95.8 66 24.6 56 ▲2,410 ▲3,010 EXEF20-10-19□□ 195 95 192 240.6 131 73 172 ▲ 6,970 ▲ 8,650 グランド EXEF 9- 4-10□□ 86 39 100 125.8 66 24.6 86 ▲2,670 ▲3,260 EXEF20-10-25□□ 195 95 245 293.6 131 73 225 ▲ 8,080 ▲ 9,770 アルミサッシ EXEF 9- 4-13□□ 86 39 130 155.8 66 24.6 116 ▲2,860 ▲3,450 EXEF20-10-30□□ 195 95 300 348.6 131 73 280 ▲ 9,040 ▲10,700 ケース EXEF 9- 5- 7□□ 86 49 70 95.8 66 34.6 56 ▲2,500 ▲3,130 EXEF20-12-14□□ 195 120 140 188.6 131 98 120 ▲ 6,380 ▲ 8,140 アルミ EXEF 9- 5-10□□ 86 49 100 125.8 66 34.6 86 ▲2,750 ▲3,370 EXEF20-12-19□□ 195 120 192 240.6 131 98 172 ▲ 7,470 ▲ 9,250 フレーム/ ヒートシンク EXEF 9- 5-13□□ 86 49 130 155.8 66 34.6 116 ▲2,960 ▲3,590 EXEF20-12-25□□ 195 120 245 293.6 131 98 225 ▲ 8,700 ▲10,480 ケース EXEF 9- 6- 7□□ 86 64 70 95.8 66 49.6 56 ▲2,640 ▲3,320 EXEF20-12-30□□ 195 120 300 348.6 131 98 280 ▲ 9,700 ▲11,480 EXEF 9- 6-10□□ 86 64 100 125.8 66 49.6 86 ▲2,910 ▲3,590 EXEF24- 7-17□□ 240 65 170 218.6 176 43 147 ▲ 7,150 ▲ 8,770 メタルケース EXEF 9- 6-13□□ 86 64 130 155.8 66 49.6 116 ▲3,190 ▲3,850 EXEF24- 7-23□□ 240 65 230 278.6 176 43 207 ▲ 8,310 ▲ 9,940 EXEF11- 4- 9□□ 113 41.5 90 121.8 88 24 74 ▲2,990 ▲3,820 EXEF24- 7-29□□ 240 65 290 338.6 176 43 267 ▲ 9,530 ▲11,150 Raspberry Piケース/ EXEF11- 4-13□□ 113 41.5 130 161.8 88 24 114 ▲3,300 ▲4,150 EXEF24- 7-35□□ 240 65 350 398.6 176 43 327 ▲10,570 ▲12,190 Okdo ROCK ケース EXEF11- 4-18□□ 113 41.5 176 207.8 88 24 160 ▲3,810 ▲4,640 EXEF24- 9-17□□ 240 90 170 218.6 176 68 147 ▲ 7,660 ▲ 9,440 フリーサイズ EXEF11- 6- 9□□ 113 56.5 90 121.8 88 39 74 ▲3,100 ▲4,020 EXEF24- 9-23□□ 240 90 230 278.6 176 68 207 ▲ 8,930 ▲10,710 ケース/ フリーサイズ EXEF11- 6-13□□ 113 56.5 130 161.8 88 39 114 ▲3,430 ▲4,350 EXEF24- 9-29□□ 240 90 290 338.6 176 68 267 ▲10,180 ▲11,970 パネル EXEF11- 6-18□□ 113 56.5 176 207.8 88 39 160 ▲3,960 ▲4,900 EXEF24- 9-35□□ 240 90 350 398.6 176 68 327 ▲11,320 ▲13,090 EXEF11- 7- 9□□ 113 71.5 90 121.8 88 54 74 ▲3,350 ▲4,370 EXEF24-12-17□□ 240 115 170 218.6 176 93 147 ▲ 8,310 ▲10,100 ラックケース EXEF11- 7-13□□ 113 71.5 130 161.8 88 54 114 ▲3,710 ▲4,730 EXEF24-12-23□□ 240 115 230 278.6 176 93 207 ▲ 9,700 ▲11,480 EXEF11- 7-18□□ 113 71.5 176 207.8 88 54 160 ▲4,270 ▲5,300 EXEF24-12-29□□ 240 115 290 338.6 176 93 267 ▲11,100 ▲12,890 棚板/ EXEF15- 5-11□□ 148 47 110 149.2 106.8 29 93 ▲3,730 ▲4,810 EXEF24-12-35□□ 240 115 350 398.6 176 93 327 ▲12,300 ▲14,070 ラックパネル EXEF15- 5-15□□ 148 47 150 189.2 106.8 29 133 ▲4,150 ▲5,220 ▲は値上げした製品です。 EXEF15- 5-20□□ 148 47 200 239.2 106.8 29 183 ▲4,770 ▲5,840 電池ホルダー/ 電池ボックス/ EXEF15- 6-11□□ 148 62 110 149.2 106.8 44 93 ▲3,930 ▲5,090 下記サイズはMini-ITX コイン電池 EXEF15- 6-15□□ 148 62 150 189.2 106.8 44 133 ▲4,400 ▲5,550 シングルボードPCが EXEF15- 6-20□□ 148 62 200 239.2 106.8 44 183 ▲5,040 ▲6,200 アクセサリー 収納可能です。 /機構部品 EXEF15- 8-11□□ 148 82 110 149.2 106.8 64 93 ▲4,270 ▲5,500 EXEF20-8-19□□ EXEF15- 8-15□□ 148 82 150 189.2 106.8 64 133 ▲4,930 ▲6,170 EXEF20-10-19□□ カスタム製品 EXEF15- 8-20□□ 148 82 200 239.2 106.8 64 183 ▲5,660 ▲6,900 EXEF20-12-19□□ EXEF15-10-11□□ 148 102 110 149.2 106.8 84 93 ▲4,710 ▲6,020 EXEF15-10-15□□ 148 102 150 189.2 106.8 84 133 ▲5,250 ▲6,560 技術資料/ 各種ご案内 EXEF15-10-20□□ 148 102 200 239.2 106.8 84 183 ▲6,040 ▲7,340 ▲は値上げした製品です。 7 -34

オプション部品 MT-3N EX□シリーズ用 ナット ア ル M ミ フ レ ナットスライド用溝 型番・寸法・標準価格 ー 型　番 M L 材 質 表面処理 入　数 標準価格（税別）/ 袋 ム ／ MT-3N 3 2.4 鉄 三価黒クロメート 50 / 袋 250 ナット ヒ ー ■ EXP・EXPE・EXPT・EXPF・EXEF・EX・EXF・EXH・EXHE・EXHF・EXHFEシリーズの下カ ト バーの幅が140mm以上にありますナットスライド用溝にご利用いただけます。 シ ン ク ケ ー ス EXEG SERIES EXPE・EXEF・EXHE・EXHFEシリーズ用 EMCシールドガスケット 型番目次/ Photo INDEX プラスチック 取付例 ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス ■ EXPE・EXEF・EXHE・EXHFEシリーズ用のEMCシールドガスケットです。 端子ボックス/ 　 破損・紛失の際の交換用としてご利用下さい。 防水コネクタ/ ケーブル グランド アルミサッシ ケース 型番・寸法・標準価格 ■ 材質 / 色：通電性繊維・TPE / メタリックグレー 型　番 寸　法 入　数 標準価格（税別） アルミ フレーム/ EXEG-2.5 φ2.5×500mm 1 本 340 ヒートシンク ケース EXEG-3.2 φ3.2×500mm 1 本 670 ※ 公差は±10%です。 メタルケース Raspberry Piケース/ ガスケット対応表 Okdo ROCK ケース ガスケット型番 対応機種 フリーサイズ ケース/ EXEG-2.5 EXPE7-□、9-□、12-□、15-□、EXEF7-□、9-□、11-□、15-□ フリーサイズ EXHE8-□、11-□、14-□、EXHFE8-□、11-□、14-□ パネル EXEG-3.2 EXPE20-□、24-□、30-□、EXEF20-□、24-□ EXHE19-□、23-□、29-□、EXHFE19-□、23-□、29-□ ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 7 -40 L

BC SERIES 埋込電池ボックス 電 池 ホ ル ダ ー ／ 電 池 ボ ッ ク ス ／ コ イ ン 電 池 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス テクニカルデータ 取付例 防水・防塵 使用温度範囲：−10℃～＋60℃ アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース 1 3 5 2 1 4 アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ■ 板厚1.0～3.5mmに取付け可能なビス止めタイプの電池ボックスです。 ケース/ フリーサイズ パネル ■ 電池カバーは工具なしで開閉できますので電池交換が容易です。 ■ 単3ｘ2、単3ｘ3、単3ｘ4、単4ｘ2、単4ｘ4の5タイプからお選びい ラックケース ただけます。それぞれリード線ありとリード線なしの2種類ございます。 ■ ⊕、⊖の電池マーク付き、逆装てん通電防止構造になっています。 棚板/ ■ アルカリ乾電池とマンガン乾電池はメーカーによって外形寸法が異なり ラックパネル ますので、電池ボックス内に隙間が生じる場合がございます。必要に応 4 2 3 5 じて電池押さえスポンジ（SCMシリーズ） をご利用下さい。 電池ホルダー/ 電池ボックス/ コイン電池 構成内容 アクセサリー /機構部品 No. 名　称 個　数 材　質 色 / 表面処理 1 電池ボックス本体 1 難燃性ABS（ UL94V-0 主成分） ブラック・オフホワイト / シボ 2 電池カバー 1 難燃性ABS（ UL94V-0 主成分） ブラック・オフホワイト / シボ カスタム製品 3 フレーム 1 難燃性ABS（ UL94V-0 主成分） ブラック・オフホワイト　　　 4 差込端子 差込端子 : 真ちゅう、鉄線 ニッケルメッキ　　　　　　　 技術資料/ リード線付差込端子（ BC-Lタイプ） 1set リード線 : PVC+銅線（ UL1007 AWG26） ブラック・レッド　　　　　　 各種ご案内 5 取付ビス（ トラスタッピングM2.3x10） 4 鉄 ニッケルメッキ　　　　　　　 ※リード線先端カット、カット部予備はんだ付きです。 13 -21

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ■ 差込端子の形状、位置は機種ごとに異なります。 電池ボックス本体裏面 電 W H 4-M2.3タッピング用ボス 4-R2.25 池 ホ ル ダ ー ／ 電 池 ボ ッ ク ス ／ コ イ ン 電 池 ※BC4-□L、BC3-□Lはリード線付端子です。 型番目次/ Photo INDEX 取付穴加工図 プラスチック a ケース 4-R2以下 キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ 取付可能板厚範囲 : 1.0 ～ 3.5mm ケース アルミ フレーム/ ヒートシンク ケース リード線なしタイプ メタルケース 型番・寸法・標準価格 型　番 寸　法 電池構造 自重（g） 標準価格（税別） Raspberry ● ブラック ● オフホワイト W H D a b Piケース/ Okdo ROCK BC4-2-B BC4-2-W 40 14.8 78.5 32.5 71 単4×2 ※ 24.5 ▲330 ケース BC4-4-B BC4-4-W 62 14.8 78.5 54.5 71 単4×4 ※ 34.5 ▲410 フリーサイズ ケース/ BC3-2-B BC3-2-W 50.5 18.5 81.5 43 74 単3×2 ※ 31.5 ▲350 フリーサイズ パネル BC3-3-B BC3-3-W 65.5 18.5 81.5 58 74 単3×3 ※ 39 ▲400 BC3-4-B BC3-4-W 80.5 18.5 81.5 73 74 単3×4 ※ 46 ▲500 ラックケース ※アルカリ乾電池、マンガン乾電池 ▲は値上げした製品です。 棚板/ ラックパネル リード線ありタイプ 電池ホルダー/ 電池ボックス/ 型番・寸法・標準価格 コイン電池 型　番 寸　法 電池構造 自重（g） 標準価格（税別） ● ブラック ● オフホワイト W H D a b アクセサリー /機構部品 BC4-2L-B BC4-2L-W 40 14.8 78.5 32.5 71 単4×2 ※ 25.5 ▲460 BC4-4L-B BC4-4L-W 62 14.8 78.5 54.5 71 単4×4 ※ 35.5 ▲550 カスタム製品 BC3-2L-B BC3-2L-W 50.5 18.5 81.5 43 74 単3×2 ※ 32.5 ▲470 BC3-3L-B BC3-3L-W 65.5 18.5 81.5 58 74 単3×3 ※ 40 ▲520 BC3-4L-B BC3-4L-W 80.5 18.5 81.5 73 74 単3×4 ※ 47 ▲630 技術資料/ 各種ご案内 ※アルカリ乾電池、マンガン乾電池 ▲は値上げした製品です。 13 -22 1.7 D 140 b

ケースへの取付方法 ■穴加工をしたケースに電池ボックス本体を埋め込み、裏面にフレームを嵌合してビス止めして下さい。 電 池 ホ ル ■ BC3-4□のフレームは正方形に近い形状のため下記のように ダ ▷マークを合わせるように取付けて下さい。 ー ／ 電 池 ボ ッ ク ス ／ コ イ ン 電 池 型番目次/ Photo INDEX プラスチック BCシリーズの並列仕様について ケース ■ BC3-□シリーズは端子を入れ替えることで並列仕様に変更することができます。下記変更例をご参照下さい。 キャリング ケース ■並列仕様にする際は端子『 IT-3シリーズ』 を新規購入していただく必要がございます。(ITシリーズはP13-41～42をご覧下さい。) ■端子入れ替えの際に樹脂が削れたり、破損する恐れがありますのでご注意下さい。 防水・防塵 樹脂ボックス ■カスタム対応で並列仕様への組み替えを承っております。並列仕様で購入をご希望の際は営業部までお問い合わせ下さい。 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 並列仕様変更例 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース 直列（標準仕様） 並列（4本） 並列（2本×2） フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ 『カスタム加工』については、営業部にお問い合わせ下さい。 ラックパネル 電池ホルダー/ 電池ボックス/ ケースの穴加工・電池ボックス取付・ コイン電池 インクジェット印刷などカスタム製品 についてのお問い合せは営業部へ アクセサリー /機構部品 カスタム製品 TEL.048-222-7640 E-mail： custom@takachi-el.co.jp 技術資料/ 各種ご案内 13 -23

BCシリーズ取付例 電 池 ホ ル ダ ー ／ 電 池 ボ ッ ク ス ／ コ イ ン 電 池 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 ■プラスチックケースだけでなく、金属ケースや他社の制御盤ボックスにも取付け可能です。 13 -24

EXPFS SERIES フランジ足付フリーサイズアルミケース アルミパネルタイプ フ リ ー サ イ ズ ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ■ カスタム製品（穴加工・インクジェット印刷・シルク印刷・表面シート製作）についてはP15－1～63をご覧下さい。 ケース ■ カスタム製品のリピート注文品は5%割引致します。 防水・防塵 樹脂ボックス 1 2 5 防水・防塵 アルミ/ ■ フランジ足付で壁付けが容易な押出ケースです。 ステンレス ボックス ■ WH寸法20タイプ、奥行き（D）寸法が55～500ｍｍまで0.1mm単位 端子ボックス/ で指定出来るフリーサイズケースです。 防水コネクタ/ ケーブル グランド ■ 上下カバー2色、フランジ付フレーム3色の組合せにより、合計6タイ プの色仕様から選択可能です。 アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 付属ビス EXPFS 66-□、 86-□： 六角穴付ボルトM2.5×8×8本 メタルケース 4 3 EXPFS113-□、148-□： 六角穴付ボルトM3×10×8本 EXPFS195-□ ：六角穴付ボルトM4×12×8本 Raspberry EXPFS240-□ ：六角穴付ボルトM5×12×8本 Piケース/ 構成内容 六角レンチ Okdo ROCK ケース No. 名　称 個　数 材　質 色 /表面処理 フリーサイズ 1 パネル　　　　　　 2 アルミ板 A1100P 　　　　　　 シルバーアルマイト・ブラック / 塗装　　　　 ケース/ フリーサイズ 2 上カバー　　　　　 1 アルミ押出材 A6063S-T5　　　 シルバー・ブラック / アルマイト＆クリア塗装 パネル 3 下カバー　　　　　 1 アルミ押出材 A6063S-T5　　　 シルバー・ブラック / アルマイト＆クリア塗装 ラックケース 4 フランジ付フレーム 2 PC+ABS樹脂（UL94V-0 主成分） 塗装無：ブラック・グレー　　　　　　　　　 塗装付：ネイビー　　　　　　　　　　　　　 5 取付ビス（六角穴付） 8 ステンレス 　　　　　　　　　　 無処理　　　　　　　　　　　　　　　　　　 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ 型番記入方法 ご注文の際は □ 内に 1～2 の選択項目に合った寸法や記号を記入して下さい。 コイン電池 ケース型番　　EXPFS - アクセサリー /機構部品 W H D 色記号 カスタム製品 例：Ｗ113 - H57 - D234、上下カバー・パネルがブラック色、フレームがネイビー色の場合 技術資料/ EXPFS　 113 - 57 　-   234 　 BN 各種ご案内 10 -83

1 サイズ選定 下記をご参照の上、Ｗ（幅）×Ｈ（高さ）×Ｄ（奥行き）寸法を指定して下さい。 WH寸法 WH型番 W H WH型番 W H フ 66- 34 66 34 148- 62 148 62 W リ 66- 44 66 44 148- 82 148 82 ー 66- 59 66 59 148-102 148 102 サ 86- 39 86 39 195- 57 195 57 イ 86- 49 86 49 　　 195- 75 195 75 ズ ケ 86- 64 86 64 195- 95 195 95 ー 113- 42 113 41.5 195-120 195 120 ス 113- 57 113 56.5 240- 65 240 65 113- 72 113 71.5 240- 90 240 90 148- 47 148 47 240-115 240 115 D寸法 Dフリーサイズ 55～500mm（0.1mm単位） WH型番 ℓ 66-□ D－14 型番目次/ Photo 86-□ D－14 INDEX 113-□ D－16 148-□ D－17 プラスチック ケース 195-□ D－20 240-□ D－23 上下カバー長さℓ キャリング ケース 防水・防塵 ■ D寸法の指定は0.1mm単位で承ります。 樹脂ボックス （切断寸法公差は±0.3mmです。） 防水・防塵 ▪ 詳細寸法図はP10ー86をご参照下さい。 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ 2 ケース カラー選定 アルミ 下記6タイプの色仕様からご選択いただけます。 ※フランジ付フレームのブラック・グレーは樹脂材料色、ネイビー色は表面塗装で着色をしております。 フレーム/ ヒートシンク ケース 記号 ?? シルバー /ブラック ?? シルバー / グレー ?? シルバー /ネイビー メタルケース Raspberry Piケース/ 色 Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル 記号 ?? ブラック /ブラック ?? ブラック / グレー ?? ブラック /ネイビー ラックケース 棚板/ ラックパネル 色 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 納　　期 実働2日目発送(穴加工無し) 実働7日目発送(穴加工付) 受注日および土・日・祭日は実働日に含まれません。 納期は基準納期です。数量、追加工内容によっては変わることがございます。 カスタム製品 価　　格 P10－85標準価格表をご覧下さい。 技術資料/ 各種ご案内 　 10 -84 H

標準価格表（税別） 1台～3台までは同単価です。 4台以上は単価が下がります。 フ 4台以上の場合はWEBサイトからお見積りいただけます。 リ EXPFSシリーズのページに進み、「フリーサイズWEB見積ページ」ボタン ー をクリックし、価格をご確認下さい。 サ イ 製作数は最大5つまで指定可能です。 ズ ケ ー CLICK! ス 色記号 SB・SG・BB・BG D寸法範囲 WH型番 55～99 99.1～149 149.1～199 199.1～249 249.1～299 299.1～399 399.1～500 66- 34 2,670 2,870 3,070 3,390 3,600 4,120 4,650 66- 44 2,760 2,990 3,220 3,590 3,810 4,400 4,980 66- 59 2,880 3,150 3,410 3,790 4,050 4,700 5,330 86- 39 2,880 3,140 3,390 3,760 4,010 4,640 5,260 86- 49 2,990 3,270 3,550 3,940 4,220 4,900 5,580 86- 64 3,130 3,430 3,750 4,180 4,500 5,240 5,980 型番目次/ 113- 42 3,260 3,610 3,950 4,410 4,760 5,580 6,400 Photo INDEX 113- 57 3,420 3,790 4,180 4,680 5,050 5,950 6,820 113- 72 3,600 4,020 4,450 4,980 5,390 6,350 7,320 プラスチック 148- 47 3,760 4,220 4,680 5,250 5,710 6,740 7,790 ケース 148- 62 3,960 4,460 4,960 5,560 6,050 7,150 8,270 148- 82 4,240 4,770 5,310 5,960 6,510 7,710 8,910 キャリング ケース 148-102 4,510 5,100 5,700 6,400 6,990 8,280 9,590 195- 57 4,680 5,380 6,080 6,900 7,590 9,100 10,630 195- 75 4,960 5,680 6,420 7,280 8,020 9,630 11,250 防水・防塵 樹脂ボックス 195- 95 5,380 6,180 6,970 7,880 8,670 10,370 12,080 195-120 5,700 6,540 7,400 8,370 9,230 11,060 12,910 防水・防塵 アルミ/ 240- 65 6,410 7,280 8,170 9,250 10,120 12,080 14,070 ステンレス ボックス 240- 90 6,820 7,760 8,710 9,850 10,800 12,890 15,000 端子ボックス/ 240-115 7,330 8,370 9,390 10,630 11,670 13,950 16,240 防水コネクタ/ ケーブル グランド アルミサッシ ケース 色記号 SN・BN アルミ フレーム/ D寸法範囲 ヒートシンク WH型番 55～99 99.1～149 149.1～199 199.1～249 249.1～299 299.1～399 399.1～500 ケース 66- 34 3,300 3,490 3,710 4,020 4,220 4,760 5,270 メタルケース 66- 44 3,420 3,660 3,890 4,240 4,470 5,050 5,650 66- 59 3,590 3,850 4,110 4,500 4,740 5,390 6,040 Raspberry 86- 39 3,590 3,840 4,090 4,460 4,710 5,320 5,960 Piケース/ Okdo ROCK 86- 49 3,720 4,000 4,280 4,670 4,960 5,620 6,300 ケース 86- 64 3,890 4,210 4,520 4,960 5,260 6,020 6,760 フリーサイズ ケース/ 113- 42 4,220 4,580 4,920 5,380 5,720 6,540 7,360 フリーサイズ パネル 113- 57 4,460 4,850 5,240 5,720 6,110 6,990 7,880 113- 72 4,770 5,190 5,620 6,160 6,570 7,530 8,480 ラックケース 148- 47 4,990 5,450 5,910 6,480 6,940 7,970 9,030 148- 62 5,300 5,780 6,280 6,880 7,380 8,470 9,590 148- 82 5,650 6,180 6,730 7,380 7,910 9,110 10,310 棚板/ ラックパネル 148-102 6,010 6,600 7,190 7,890 8,480 9,780 11,090 195- 57 6,280 6,960 7,660 8,470 9,170 10,690 12,220 電池ホルダー/ 195- 75 6,680 7,420 8,170 9,030 9,770 11,380 12,980 電池ボックス/ コイン電池 195- 95 7,300 8,080 8,890 9,790 10,580 12,300 14,010 195-120 7,730 8,580 9,440 10,410 11,270 13,100 14,940 アクセサリー /機構部品 240- 65 8,250 9,150 10,020 11,100 11,990 13,950 15,920 240- 90 8,860 9,790 10,750 11,890 12,830 14,920 17,030 240-115 9,370 10,400 11,430 12,670 13,710 15,970 18,280 カスタム製品 ※表示の価格は改定後の価格です。 技術資料/ 各種ご案内 10 -85

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 フ リ ー k サ イ 66-□タイプ ズ フランジ形状 ケ ー 86-□タイプ ス 113-□タイプ フランジ形状 148-□タイプ 195-□タイプ 240-□タイプ フランジ形状 j 型番目次/ Photo D 55～500mm INDEX 4-Mg用取付穴 パネル有効寸法c e f プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 a アルミ/ ステンレス W ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース ケース型番 W H a ｂ ｃ d e f g h i j k アルミ EXPFS 66- 34-□ 66 34 52 17 41.8 19.6 12 7 2.5 47 － 4.5 4.5×6 フレーム/ ヒートシンク EXPFS 66- 44-□ 66 44 52 27 41.5 29.6 12 7 2.5 47 － 4.5 4.5×6 ケース EXPFS 66- 59-□ 66 59 52 42 41.2 44.6 12 7 2.5 47 － 4.5 4.5×6 EXPFS 86- 39-□ 86 39 72 22 61.6 23.5 12 7 2.5 67 60.6 5.6 4.2×6 メタルケース EXPFS 86- 49-□ 86 49 72 32 61.3 33.5 12 7 2.5 67 60.6 5.6 4.2×6 EXPFS 86- 64-□ 86 64 72 47 61 48.5 12 7 2.5 67 60.6 5.6 4.2×6 Raspberry Piケース/ EXPFS113- 42-□ 113 41.5 95 20 82.8 23.8 16 8 3 89 85.2 7.4 4.6×6 Okdo ROCK ケース EXPFS113- 57-□ 113 56.5 95 35 83.2 38.8 16 8 3 89 85.2 7.4 4.6×6 フリーサイズ EXPFS113- 72-□ 113 71.5 95 50 82.8 52.5 16 8 3 89 85.2 7.4 4.6×6 ケース/ フリーサイズ EXPFS148- 47-□ 148 47 130 25 107.4 23.7 18 8.5 3 124 116.2 9.9 5.5×7 パネル EXPFS148- 62-□ 148 62 130 40 107.4 38.7 18 8.5 3 124 116.2 9.9 5.5×7 EXPFS148- 82-□ 148 82 130 60 107.4 58.7 18 8.5 3 124 116.2 9.9 5.5×7 ラックケース EXPFS148-102-□ 148 102 130 80 107.4 78.7 18 8.5 3 124 116.2 9.9 6.5×8.5 EXPFS195- 57-□ 195 57 173 30 132 35 20 10 4 162 160 12 6.5×8.5 棚板/ EXPFS195- 75-□ 195 75 173 48 132 53 20 10 4 162 160 12 6.5×8.5 ラックパネル EXPFS195- 95-□ 195 95 173 68 132 73 20 10 4 162 160 12 6.5×8.5 EXPFS195-120-□ 195 120 173 93 132 98 20 10 4 162 160 12 6.5×8.5 電池ホルダー/ 電池ボックス/ EXPFS240- 65-□ 240 65 218 38 177 43 23 11.5 5 207 205 12 6.5×8.5 コイン電池 EXPFS240- 90-□ 240 90 218 63 177 68 23 11.5 5 207 205 12 6.5×8.5 EXPFS240-115-□ 240 115 218 88 177 93 23 11.5 5 207 205 12 6.5×8.5 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 10 -86 H b パネル有効寸法d i h

EXWFS SERIES フランジ足付フリーサイズケース 防水タイプ フ リ ー サ イ ズ ケ ー ス 型番目次/ Photo INDEX ■ カスタム製品（穴加工・インクジェット印刷・レーザーマーキング・表面シート製作）についてはP15－1～63をご覧下さい。 プラスチック ■ カスタム製品のリピート注文品は5%割引致します。 ケース 2 6 テクニカルデータ キャリング ケース 保護等級：IP65/54相当 ※直接雨の当たる屋外には設置不可 ※奥行き（D）寸法が400mm以上は保護等級なし 防水・防塵 使用温度範囲 : －10℃～＋60℃ 樹脂ボックス 防水・防塵 ■ 上下カバー勘合部とパネル内側をシリコン製防水ガスケット アルミ/ ステンレス で止水することにより、IP65/54の防水性を実現させたフラ ボックス ンジ足付のアルミ押出ケースです。 端子ボックス/ 防水コネクタ/ ■ WH寸法22タイプ、奥行き（D）寸法が55～500ｍｍまで ケーブル グランド 0.1mm単位で指定出来るフリーサイズケースです。 ■ 上下カバー2色、フランジ付側板3色の組合せにより、合計6 アルミサッシ ケース タイプの色仕様から選択可能です。 付属ビス アルミ EXWFS 66-□、 86-□ ：六角穴付ボルトM2.5×8×8本 フレーム/ ヒートシンク EXWFS113-□、148-□ ：六角穴付ボルトM3×10×8本 ケース EXWFS195-□ ：六角穴付ボルトM4×12×8本 1 4 3 5 EXWFS240-□、298-□ ：六角穴付ボルトM5×12×8本 六角レンチ メタルケース 構成内容 No. 名　称 個　数 材　質 色 /表面処理 Raspberry Piケース/ 1 フランジ付側板　　 2 PC+ABS樹脂（UL94V-0 主成分） 塗装無：ブラック・グレー　　　　　　　　　 Okdo ROCK 塗装付：ネイビー　　　　　　　　　　　　　 ケース 2 上カバー　　　　　 1 アルミ押出材 A6063S-T5 　　　 シルバー・ブラック / アルマイト＆クリア塗装 フリーサイズ ケース/ 3 下カバー　　　　　 1 アルミ押出材 A6063S-T5 　　　 シルバー・ブラック / アルマイト＆クリア塗装 フリーサイズ パネル 4 ガスケット　　　　 2 シリコンゴム・EPDMスポンジ 　 ブラック　　　　　　　　　　　　　　　　　 5 カバー用ガスケット 2 シリコンスポンジ 　　　　　　　 ホワイトグレー　　　　　　　　　　　　　　 ラックケース 6 取付ビス（六角穴付） 8 ステンレス 　　　　　　　　　　 無処理　　　　　　　　　　　　　　　　　　 − Oリング　　　　　 8 NBR 　　　 　　　　　　　　　 ブラック　　　　　　　　　　　　　　　　　 棚板/ ■ ガスケットの材質は148－102までがシリコンゴム、195－57からはEPDMスポンジです。 ラックパネル ■ OリングはEXWFS195－□、240－□、298－□に付属します。 電池ホルダー/ 電池ボックス/ 型番記入方法 ご注文の際は □ 内に 1～2 の選択項目に合った寸法や記号を記入して下さい。 コイン電池 ケース型番　　EXWFS - アクセサリー /機構部品 W H D 色記号 カスタム製品 例：Ｗ113 - H57 - D345、上下カバーがシルバー色、フランジ付側板がネイビー色の場合 技術資料/ EXWFS　 113 - 57 　-   345    SN 各種ご案内 10 -91

1 サイズ選定 下記をご参照の上、Ｗ（幅）×Ｈ（高さ）×Ｄ（奥行き）寸法を指定して下さい。 WH寸法 WH型番 保護等級 W H WH型番 保護等級 W H 66- 34 IP65 66 34 148- 82 IP65 148 82 フ 66- 44 IP65 66 44 148-102 IP65 148 102 W リ 66- 59 IP65 66 59 195- 57 IP54 195 57 ー 86- 39 IP65 86 39 195- 75 IP54 195 75 サ 86- 49 IP65 86 49 195- 95 IP54 195 95 イ 86- 64 IP65 86 64 　　 195-120 IP54 195 120 ズ ケ 113- 42 IP65 113 41.5 240- 65 IP54 240 65 ー 113- 57 IP65 113 56.5 240- 90 IP54 240 90 ス 113- 72 IP65 113 71.5 240-115 IP54 240 115 148- 47 IP65 148 47 298- 93 IP54 298 93 148- 62 IP65 148 62 298-143 IP54 298 143 ■ WH型番が195－57から保護等級IP54になります。 D寸法 Dフリーサイズ 55～500mm（0.1mm単位）　※400mm以上は保護等級なし WH型番 ℓ 66-□ D－11 型番目次/ Photo 86-□ D－12 INDEX 113-□ D－13 148-□ D－13 プラスチック ケース 195-□ D－18 240-□ D－18 キャリング 298-□ D－19 ケース 上下カバー長さℓ 防水・防塵 樹脂ボックス 防水・防塵 ■ D寸法の指定は0.1mm単位で承ります。（切断寸法公差は±0.3mmです。） アルミ/ ステンレス ※ フランジ付側板のネジ締付けの強弱によりガスケットが伸縮する為、D寸法全長は多少変化します。 ボックス 端子ボックス/ ▪ 詳細寸法図はP10ー94をご参照下さい。 防水コネクタ/ ケーブル グランド アルミサッシ 2 ケース カラー選定 アルミ 下記6タイプの色仕様からご選択いただけます。 ※フランジ付側板のブラック・グレーは樹脂材料色、ネイビー色は表面塗装で着色をしております。 フレーム/ ヒートシンク ケース 記号 ?? シルバー /ブラック ?? シルバー / グレー ?? シルバー /ネイビー メタルケース Raspberry Piケース/ 色 Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル 記号 ?? ブラック /ブラック ?? ブラック / グレー ?? ブラック /ネイビー ラックケース 棚板/ ラックパネル 色 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 納　　期 実働2日目発送(穴加工無し) 実働7日目発送(穴加工付) 受注日および土・日・祭日は実働日に含まれません。 納期は基準納期です。数量、追加工内容によっては変わることがございます。 カスタム製品 価　　格 P10－93標準価格表をご覧下さい。 技術資料/ 各種ご案内 　 10 -92 H

標準価格表（税別） 1台～3台までは同単価です。 4台以上は単価が下がります。 フ 4台以上の場合はWEBサイトからお見積りいただけます。 リ EXWFSシリーズのページに進み「、フリーサイズWEB見積ページ」ボタン ー をクリックし、価格をご確認下さい。 サ イ 製作数は最大5つまで指定可能です。 ズ ケ ー CLICK! ス 色記号 SB・SG・BB・BG D寸法範囲 WH型番 55～99 99.1～149 149.1～199 199.1～249 249.1～299 299.1～399 399.1～500 66- 34 2,690 2,930 3,160 3,540 3,780 4,370 4,980 66- 44 2,760 3,030 3,300 3,710 3,960 4,640 5,310 66- 59 2,940 3,220 3,530 3,950 4,250 4,970 5,700 86- 39 2,900 3,190 3,480 3,890 4,180 4,870 5,590 86- 49 3,070 3,370 3,680 4,130 4,450 5,190 5,960 86- 64 3,280 3,620 3,960 4,460 4,800 5,620 6,450 型番目次/ 113- 42 3,300 3,680 4,060 4,580 4,960 5,840 6,750 Photo INDEX 113- 57 3,490 3,890 4,310 4,860 5,270 6,240 7,210 113- 72 3,730 4,180 4,640 5,220 5,680 6,700 7,760 プラスチック 148- 47 3,790 4,280 4,770 5,390 5,890 7,000 8,120 ケース 148- 62 3,940 4,460 4,990 5,650 6,170 7,360 8,560 148- 82 4,250 4,840 5,390 6,100 6,680 7,950 9,230 キャリング ケース 148-102 4,570 5,190 5,820 6,570 7,190 8,570 9,960 195- 57 5,110 5,850 6,580 7,470 8,190 9,790 11,400 195- 75 5,360 6,120 6,900 7,820 8,590 10,290 12,000 防水・防塵 樹脂ボックス 195- 95 5,790 6,630 7,470 8,430 9,260 11,040 12,860 195-120 6,040 6,930 7,820 8,850 9,740 11,670 13,590 防水・防塵 アルミ/ 240- 65 6,820 7,740 8,670 9,820 10,740 12,790 14,870 ステンレス ボックス 240- 90 7,270 8,250 9,230 10,440 11,420 13,610 15,820 端子ボックス/ 240-115 7,780 8,850 9,910 11,220 12,300 14,660 17,050 防水コネクタ/ ケーブル 298- 93 8,960 10,420 11,910 13,610 15,080 18,240 21,450 グランド 298-143 10,250 11,930 13,590 15,480 17,150 20,700 24,280 アルミサッシ ケース 色記号 SN・BN アルミ フレーム/ ヒートシンク D寸法範囲 ケース WH型番 55～99 99.1～149 149.1～199 199.1～249 249.1～299 299.1～399 399.1～500 66- 34 3,620 3,870 4,110 4,460 4,700 5,310 5,910 メタルケース 66- 44 3,730 4,000 4,270 4,670 4,930 5,590 6,250 66- 59 3,930 4,220 4,520 4,960 5,240 5,960 6,690 Raspberry Piケース/ 86- 39 3,890 4,180 4,460 4,870 5,170 5,880 6,580 Okdo ROCK ケース 86- 49 4,120 4,430 4,740 5,190 5,500 6,240 7,000 フリーサイズ 86- 64 4,400 4,740 5,090 5,560 5,910 6,740 7,560 ケース/ フリーサイズ 113- 42 4,590 4,980 5,360 5,880 6,240 7,140 8,020 パネル 113- 57 4,870 5,270 5,700 6,240 6,660 7,620 8,590 113- 72 5,200 5,650 6,110 6,690 7,140 8,180 9,220 ラックケース 148- 47 5,380 5,880 6,360 6,990 7,480 8,580 9,710 148- 62 5,590 6,110 6,640 7,300 7,820 9,020 10,200 棚板/ 148- 82 6,020 6,600 7,160 7,870 8,450 9,710 11,000 ラックパネル 148-102 6,450 7,070 7,680 8,450 9,070 10,450 11,840 195- 57 7,130 7,850 8,590 9,450 10,200 11,800 13,420 電池ホルダー/ 電池ボックス/ 195- 75 7,400 8,190 8,970 9,890 10,660 12,350 14,050 コイン電池 195- 95 7,990 8,810 9,650 10,620 11,430 13,230 15,030 アクセサリー 195-120 8,370 9,260 10,160 11,190 12,070 13,990 15,920 /機構部品 240- 65 8,980 9,900 10,820 11,970 12,890 14,940 17,030 240- 90 9,610 10,580 11,560 12,770 13,760 15,940 18,150 カスタム製品 240-115 10,350 11,420 12,480 13,780 14,870 17,230 19,620 298- 93 11,910 13,380 14,860 16,570 18,030 21,200 24,410 298-143 13,690 15,360 17,030 18,920 20,580 24,130 27,720 技術資料/ 各種ご案内 ※表示の価格は改定後の価格です。 10 -93

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 フ リ ー k サ 66-□タイプ イ ズ フランジ形状 ケ ー 86-□タイプ ス 113-□タイプ フランジ形状 148-□タイプ 195-□タイプ 240-□タイプ 298-□タイプ フランジ形状 j 型番目次/ Photo D 55～500mm INDEX 4-Mg用取付穴 パネル有効寸法c e f プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ a ステンレス ボックス W 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース ケース型番 W H a ｂ ｃ d e f g h i j k アルミ EXWFS 66- 34-□ 66 34 52 17 46 16 12 5.5 2.5 47 － 4.5 4.5×6 フレーム/ ヒートシンク EXWFS 66- 44-□ 66 44 52 27 46 24 12 5.5 2.5 47 － 4.5 4.5×6 ケース EXWFS 66- 59-□ 66 59 52 42 46 41 12 5.5 2.5 47 － 4.5 4.5×6 EXWFS 86- 39-□ 86 39 72 22 65.8 20 12 6 2.5 67 60.6 5.6 4.2×6 メタルケース EXWFS 86- 49-□ 86 49 72 32 65.8 30 12 6 2.5 67 60.6 5.6 4.2×6 EXWFS 86- 64-□ 86 64 72 47 65.8 45 12 6 2.5 67 60.6 5.6 4.2×6 Raspberry Piケース/ EXWFS113- 42-□ 113 41.5 95 20 89.6 18 16 6.5 3 89 85.2 7.4 4.6×6 Okdo ROCK ケース EXWFS113- 57-□ 113 56.5 95 35 89.6 33 16 6.5 3 89 85.2 7.4 4.6×6 フリーサイズ EXWFS113- 72-□ 113 71.5 95 50 89.6 48 16 6.5 3 89 85.2 7.4 4.6×6 ケース/ フリーサイズ EXWFS148- 47-□ 148 47 130 25 103.4 18.2 18 6.5 3 124 116.2 9.9 5.5×7 パネル EXWFS148- 62-□ 148 62 130 40 103.4 33.2 18 6.5 3 124 116.2 9.9 5.5×7 EXWFS148- 82-□ 148 82 130 60 103.4 53.2 18 6.5 3 124 116.2 9.9 5.5×7 ラックケース EXWFS148-102-□ 148 102 130 80 103.4 73.2 18 6.5 3 124 116.2 9.9 5.5×7 EXWFS195- 57-□ 195 57 173 30 124.5 27.5 20 9 4 162 160 12 6.5×8.5 棚板/ EXWFS195- 75-□ 195 75 173 48 124.5 45.5 20 9 4 162 160 12 6.5×8.5 ラックパネル EXWFS195- 95-□ 195 95 173 68 124.5 65.5 20 9 4 162 160 12 6.5×8.5 EXWFS195-120-□ 195 120 173 93 124.5 90.5 20 9 4 162 160 12 6.5×8.5 電池ホルダー/ 電池ボックス/ EXWFS240- 65-□ 240 65 218 38 166 33.5 23 9 5 207 205 12 6.5×8.5 コイン電池 EXWFS240- 90-□ 240 90 218 63 166 58.5 23 9 5 207 205 12 6.5×8.5 EXWFS240-115-□ 240 115 218 88 166 83.5 23 9 5 207 205 12 6.5×8.5 アクセサリー /機構部品 EXWFS298- 93-□ 298 93 272 62 218 56.5 27 9.5 5 262 263 12 6.5×8.5 EXWFS298-143-□ 298 143 272 112 218 106 27 9.5 5 262 263 12 6.5×8.5 カスタム製品 技術資料/ 各種ご案内 10 -94 H b パネル有効寸法d i h

EF-36 SERIES EXSシリーズ用外部取付足 フ リ ー サ イ ズ ケ ー ス 壁付けしない場合は、付属の差込ゴム足をご利用いただけます。 取付図 型番目次/ Photo INDEX プラスチック ケース 3 キャリング ケース 防水・防塵 樹脂ボックス 46 17.5 36 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド 2 1 4 アルミサッシ 構成内容 ケース No. 名　称 個　数 材　質 色 /表面処理 アルミ 1 ブラケット 4 アルミ押出材 A6063S-T5 メタリックシルバー / 塗装・ブラックアルマイト フレーム/ ヒートシンク 2 取付ビス（スリムヘッドM3×6） 4 鉄 三価黒クロメート ケース 3 ナット（M3用） 4 鉄 三価黒クロメート 4 差込ゴム足 4 シリコンゴム ブラック メタルケース Raspberry 型番・標準価格 Piケース/ Okdo ROCK 型　番 ケース 標準価格（税別）/ 袋 ● メタリックシルバー塗装 ● ブラックアルマイト フリーサイズ ケース/ EF-36S EF-36B ▲2,400 フリーサイズ パネル ■ EXSシリーズの下カバー（幅185ｍｍ以上）にご利用可能です。 ▲は値上げした製品です。 ラックケース 棚板/ MT-3N EXPS・EXPFS・EXWS・EXWFS・EXS・EXFS・EXHSシリーズ用ナット ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 M アクセサリー /機構部品 型番・寸法・標準価格 ナットスライド用溝 型　番 M L 材 質 表面処理 入　数 標準価格（税別）/ 袋 カスタム製品 MT-3N 3 2.4 鉄 三価黒クロメート 50個 / 袋 250 ナット ■ 上カバー（幅230mm以上）、ヒートシンクカバーと下カバー（幅140mm以上）にあるナットスライド 技術資料/ 各種ご案内 用溝にご利用いただけます。 10-107 L

アルミフレーム・ヒートシンクケース 追加工・印刷のカスタマイズ お客様仕様のケース追加工を１個から短納期にて承ります。 ア ル ミ フ レ ー ム ／ ヒ ー ト シ ン ク ケ ー ス 型番目次/ Photo INDEX プラスチック 図面送付　　▶　　内容確認　　▶　　お見積り　　▶　　受注 ケース ★受注日は実働日に含まれません。 キャリング ケース ■ 詳細の加工内容・加工方法・CADデータのご利用 穴加工のみ 通常納期 実働5日目発送 についてはP15－1～63をご覧下さい。 防水・防塵 樹脂ボックス ■ 納期は基準日です。内容、数量、標準品の在庫状 況によって変わることがあります。 営業部　TEL：048-222-7640　 防水・防塵 　　　　FAX：048-222-7652 アルミ/ ■ カスタム製品のご質問やご相談・見積依頼は営業 ステンレス 部までお問合わせ下さい。 　　　　E-MAIL：custom@takachi-el.co.jp ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース インクジェット印刷 指定色塗装 シルク印刷（新規） シルク印刷＋塗装 アルミ 通常納期 実働8日目発送 通常納期 実働18日目発送 通常納期 実働12日目発送 通常納期 実働22日目発送 フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース シルク印刷（リピート）は 実働9日目発送 フリーサイズ ケース/ フリーサイズ アルミ板加工上の注意 パネル ■ アルミパネル（アルマイト材、アルミ板塗装）は表面に透明保護シートが貼ってあり、加工後シルク印刷など高温をかける際は剥がしてご利用下さい。 ■ 板目に対して出来るだけ直角に曲げて下さい。板目に対して平行に曲げると表面の塗装にクラックが生じます。 ラックケース アルミ製品のレーザー加工上の注意 棚板/ ラックパネル ■ アルミニウムは反射率が高くバリ・焦げ等の加工不良が出やすい素材です。機械の適正・条件を十分に確認した上で加工をして下さい。 電池ホルダー/ シルク印刷時の注意 電池ボックス/ コイン電池 ■ アルマイト処理をしているアルミ材にシルク印刷を行う時は、焼付け温度を90℃～110℃、焼付け時間を25分以下に設定して下さい。 ヘアライン処理にアルマイトをしている製品は焼付け温度を70℃～から調整し、焼付け時間を長めに設定して下さい。 アクセサリー 高温また、焼付け時間が長過ぎますとアルマイト表面にクラックが生じます。また、2液性のインクをご使用下さい。 /機構部品 樹脂部品の加工時の注意 カスタム製品 ■ 加工・組立ての際は切削油・ネジロック剤は使用しないで下さい。また、表面をふき取る場合は中性洗剤を薄めたものを使用して下さい。 切削油・ネジロック・有機溶剤、酸性・アルカリ性洗剤を使用すると樹脂に亀裂が発生する場合があります。 技術資料/ 各種ご案内 追加工をタカチにご依頼頂ければ、お客様の加工ミスのリスクは無くなります。是非ご利用下さい。 7 -83
