IP68高防水型 ポリカーボネートボックス UPCシリーズ

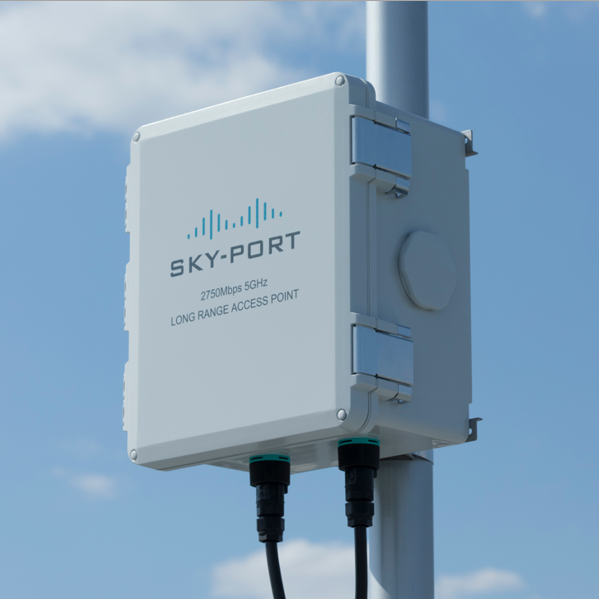

UPC SERIES IP68高防水型 開閉式ポリカーボネートボックス 防 水・防 塵 樹 脂 ボ ッ ク ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはP15−1～63をご覧下さい。 ステンレス テクニカルデータ ボックス ■ カスタム製品のリピート注文品は5%割引致します。 保護等級 : IP68 端子ボックス/ （水深2メートル 24時間） 防水コネクタ/ IP66 ケーブル グランド 2 1 使用温度範囲 : −20℃～＋75℃ アルミサッシ ケース アルミ フレーム/ ヒートシンク ■ 全6サイズよりご選択いただけます。 ケース ■ 水深2メートル24時間水没に耐えるIP68の高気密構造開閉ボック スです。 メタルケース ■ 製品の板厚が厚く、ラッチがステンレス製のため高強度です。 Raspberry ■ 屋外用通信機・太陽光発電接続箱・FA用コントロールボックス等 Piケース/ Okdo ROCK にご利用いただけます。 ケース ■ トップカバー側にも取付ボスがあり、表示器や基板などの部品を フリーサイズ ケース/ 取付ける事が可能です。 フリーサイズ パネル ■ 標準品にULシールはついておりません。 ULシール付製品は別途お見積になります。 ラックケース 4 5 3 棚板/ ラックパネル 電池ホルダー/ 構成内容 電池ボックス/ コイン電池 No. 名　称 個　数 材　質 色 /表面処理 1 トップカバー　　 1 ポリカーボネート（UL94V-2） ホワイトグレー（RAL 7035） アクセサリー 2 ボディー　　　　 1 ポリカーボネート（UL94V-2） ホワイトグレー（RAL 7035） /機構部品 3 ガスケット　　　 1 ポリウレタン ブラック 4 ラッチ　　　　　 1～3 ステンレス 無処理 カスタム製品 5 ブラインドプラグ 4 ポリエチレン ホワイトグレー（RAL 7035） 技術資料/ 各種ご案内 3 -33

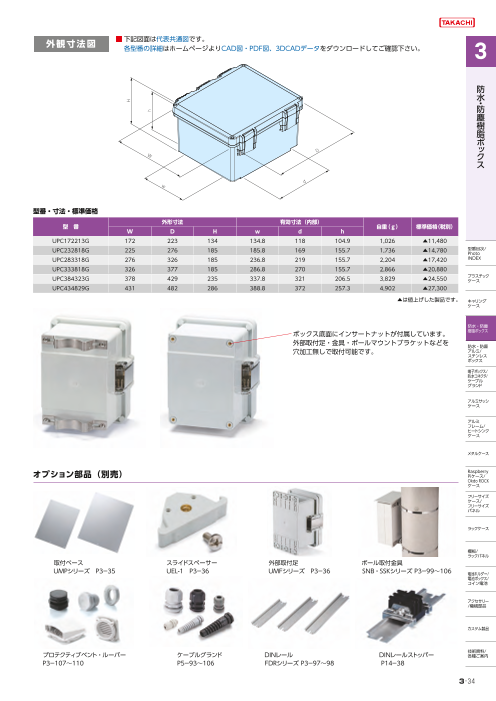

外観寸法図 ▪ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 防 水・防 塵 樹 脂 ボ D ッ W ク ス d w 型番・寸法・標準価格 外形寸法 有効寸法（内部） 型　番 自重（ｇ） 標準価格（税別） W D H w d h UPC172213G 172 223 134 134.8 118 104.9 1,026 ▲11,480 UPC232818G 225 276 185 185.8 169 155.7 1,736 ▲14,780 型番目次/ Photo UPC283318G 276 326 185 236.8 219 155.7 2,204 ▲17,420 INDEX UPC333818G 326 377 185 286.8 270 155.7 2,866 ▲20,880 UPC384323G 378 429 235 337.8 321 206.5 3,829 ▲24,550 プラスチック ケース UPC434829G 431 482 286 388.8 372 257.3 4,902 ▲27,300 ▲は値上げした製品です。 キャリング ケース 防水・防塵 ボックス底面にインサートナットが付属しています。 樹脂ボックス 外部取付足・金具・ポールマウントブラケットなどを 防水・防塵 穴加工無しで取付可能です。 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース オプション部品（別売） Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 取付ベース スライドスペーサー 外部取付足 ポール取付金具 UMPシリーズ　P3−35 UEL-1　P3−36 UMFシリーズ　P3−36 SNB・SSKシリーズ P3−99～106 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 プロテクティブベント・ルーバー ケーブルグランド DINレール DINレールストッパー 技術資料/ 各種ご案内 P3−107～110 P5−93～106 FDRシリーズ P3−97～98 P1４−38 3 -34 H h

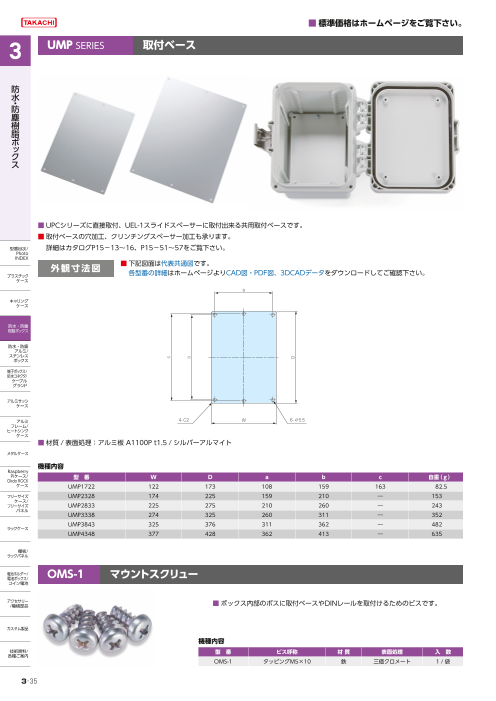

UMP SERIES 取付ベース 防 水・防 塵 樹 脂 ボ ッ ク ス ■ UPCシリーズに直接取付、UEL-1スライドスペーサーに取付出来る共用取付ベースです。 ■ 取付ベースの穴加工、クリンチングスペーサー加工も承ります。 型番目次/ 詳細はカタログP15−13～16、P15−51～58をご覧下さい。 Photo INDEX 外観寸法図 ■ 下記図面は代表共通図です。 プラスチック 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ケース a キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ 4-C2 W 6-∅5.5 フレーム/ ヒートシンク ケース ■ 材質 / 表面処理：アルミ板 A1100P t1.5 / シルバーアルマイト メタルケース 型番・寸法・標準価格 Raspberry Piケース/ 型　番 W D a b c 自重（ｇ） 標準価格（税別） Okdo ROCK ケース UMP1722 122 173 108 159 163 82.5 ▲ 790 フリーサイズ UMP2328 174 225 159 210 ― 153 ▲1,180 ケース/ フリーサイズ UMP2833 225 275 210 260 ― 243 ▲1,550 パネル UMP3338 274 325 260 311 ― 352 ▲3,140 UMP3843 325 376 311 362 ― 482 ▲4,430 ラックケース UMP4348 377 428 362 413 ― 635 ▲4,570 ▲は値上げした製品です。 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ OMS-1 マウントスクリュー コイン電池 アクセサリー /機構部品 ■ ボックス内部のボスに取付ベースやDINレールを取付けるためのビスです。 カスタム製品 型番・標準価格 技術資料/ 型　番 ビス呼称 材 質 表面処理 入　数 標準価格（税別）/袋 各種ご案内 OMS-1 タッピングM5×10 鉄 三価クロメート 1 / 袋 50 3 -35 c b D

UEL-1 スライドスペーサー 防 水・防 塵 樹 脂 ボ ッ ク ス ■ ボックス内側角部のスライド溝に任意の高さで取付ベースを固定出来るスペーサーです。 ■ インサートナットが付いていますので、しっかり固定する事が出来ます。 ■ スナップインで押し込むだけで取付可能です。 ■ 詳細はホームページよりCAD図・PDF図、3DCADデータを UEL-1を使用した操作パネル例 ダウンロードしてご確認下さい。 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 型番・標準価格 付属ビス：バインドUNF＃10-32　ステンレス無処理×4 防水・防塵 アルミ/ 型　番 材　質 色 /表面処理 自重（ｇ） 入　数 標準価格（税別）/袋 ステンレス ボックス UEL-1 PC＋ABS ホワイトグレー（RAL 9002） 41 4 / 袋 ▲1,730 端子ボックス/ 防水コネクタ/ ▲は値上げした製品です。 ケーブル グランド アルミサッシ ケース UMF SERIES 外部取付足 アルミ フレーム/ ▪ 下記図面は代表共通図です。 ヒートシンク ケース 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 メタルケース W Raspberry a b x h Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 構成内容 名　称 個　数 材　質 色 /表面処理 棚板/ ラックパネル 外部取付足 2 ポリカーボネート ホワイトグレー（RAL 7035） 取付ビス（皿UNF＃10-32） 4 ステンレス　　　 無処理 電池ホルダー/ 電池ボックス/ 型番・寸法・標準価格 コイン電池 寸　法 型　番 自重（ｇ） 入 数 標準価格（税別）/袋 W a b h x y アクセサリー /機構部品 UMF17 143.5 21 50.8 8 16.5 8.5 98 2 / 袋 　1,140 UMF23 194.5 21.1 76.2 8 16.5 8.5 128 2 / 袋 　1,240 カスタム製品 UMF28 245.5 21.2 101.6 8 16.5 8.5 163 2 / 袋 　1,330 UMF33 295.5 20.8 127 8 16.5 8.5 188 2 / 袋 ▲2,060 UMF38 346.5 20.9 152.4 8 16.5 8.5 219 2 / 袋 ▲2,120 技術資料/ 各種ご案内 UMF43 397.5 46.4 152.4 10 16.4 8.4 274 2 / 袋 ▲2,170 ▲は値上げした製品です。 3 -36 14 y

FDR SERIES DINレール 防 水・防 塵 ■ ボックス内部に端子台やリレー・スイッチ等を取付るためのレールです。 樹 ■ 各ケースの取付ボスのピッチをご確認の上、L寸をお選び下さい。 脂 ■ その他のケースに使用する場合はFDR-1000をご利用下さい。 ボ ッ ク ス 7.3 7.3 L L 3 3 1.5 1.5 型番目次/ Photo INDEX 11 11 プラスチック 1 2-R2 1 2-R2 ケース キャリング 構成内容 ケース 材　質 表面処理 アルミ押出材 A6063S-T5 シルバーアルマイト 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ 型番・寸法・標準価格 ステンレス ボックス 型　番 L a 対応ボスピッチ 標準価格（税別） 型　番 L a 対応ボスピッチ 標準価格（税別） 端子ボックス/ FDR- 50 50 4.2 32 ～ 42 ▲300 FDR-B124 124 6.5 108 ～ 114 ▲330 防水コネクタ/ ケーブル 57 57 4.2 39 ～ 49 ▲300 B160 160 6.5 144 ～ 150 ▲340 グランド 66 66 4.2 48 ～ 58 ▲300 B176 176 6.5 160 ～ 166 ▲340 77 77 4.2 59 ～ 69 ▲300 B223 223 6.5 207 ～ 213 ▲380 アルミサッシ ケース 80 80 4.2 62 ～ 72 ▲310 B260 260 6.5 244 ～ 250 ▲400 92 92 4.2 74 ～ 84 ▲310 NEW B276 276 6.5 260 ～ 266 　400 アルミ フレーム/ 100 100 4.2 82 ～ 92 ▲310 NEW B327 327 6.5 311 ～ 317 　440 ヒートシンク ケース 106 106 4.2 88 ～ 98 ▲310 B360 360 6.5 344 ～ 350 ▲460 110 110 4.2 92 ～ 102 ▲310 B376 376 6.5 360 ～ 366 ▲460 メタルケース 120 120 4.2 102 ～ 112 ▲330 137 137 4.2 119 ～ 129 ▲330 FDR-1000 1000 − − ▲730 Raspberry 146 146 4.2 128 ～ 138 ▲340 Piケース/ ■ FDR-1000には取付ビス用の欠き処理はございません。 ▲は値上げした製品です。 Okdo ROCK 150 150 4.2 132 ～ 142 ▲340 ケース 168 168 4.2 150 ～ 160 ▲340 フリーサイズ ケース/ 170 170 4.2 152 ～ 162 ▲340 フリーサイズ パネル 186 186 4.2 168 ～ 178 ▲350 202 202 4.2 184 ～ 194 ▲350 ラックケース 205 205 4.2 187 ～ 197 ▲380 223 223 4.2 205 ～ 215 ▲380 棚板/ 226 226 4.2 208 ～ 218 ▲390 ラックパネル 235 235 4.2 217 ～ 227 ▲390 242 242 4.2 224 ～ 234 ▲390 電池ホルダー/ 電池ボックス/ 283 283 4.2 265 ～ 275 ▲400 コイン電池 NEW 314 314 4.2 296 ～ 306 　440 ▲は値上げした製品です。 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 3 -97 a a 35 24 2-R1.5 2-R0.5 35 2 24 2 2- 27 R1.5 2-R0.5 2 2 27

オプション部品 DINレール対応表 BCASシリーズ SPCP・SPCMシリーズ BC□□シリーズ ボックス型番 DINレール型番 ボックス型番 DINレール型番 ボックス型番 DINレール型番 071005 FDR - 92 081304 FDR - 50/100 091207 FDR - 80 080806 66 081305 50/100 091208 80 081104 92 081306 50/100 101507 110 081107 92 081308 50/100 防 101508 110 081108 92 081310 50/100 水 112107 170 081110 92 081313 50/100 ・防 112110 170 081307 110 101004 80 塵 112607 223 081308 110 101006 80 樹 112610 223 081807 168 131304 100 脂 BCAP BCPC 131508 120 081808 168 131305 100 ボ BCPK 131808 150 082507 235 131306 100 ッ ク BCAR 131810 150 082508 235 131308 100 ス BCPR 151509 120 101007 77 131310 100 151512 120 101010 77 131313 100 162110 170 101807 150 SPCP 131804 100/150 162113 170 BCAS 102007 170 SPCM 131805 100/150 162610 223 102307 202 131806 100/150 162613 223 121207 80 131808 100/150 172210 170 121210 80 131810 100/150 172711 223 141709 146 131813 100/150 142309 205 131815 100/150 型番目次/ Photo DPCPシリーズ 151507 120 181808 150 INDEX 151510 120 181810 150 ボックス型番 DINレール型番 152004 170 181813 150 プラスチック 050504 ─ ケース 152007 170 181815 150 050704 ─ 152010 170 181818 150 080806 FDR - 66 152013 170 182508 150/223 キャリング 080809 66 ケース 152016 170 182510 150/223 081206 106 152510 226 182513 150/223 081209 106 防水・防塵 152513 226 182515 150/223 樹脂ボックス 081606 146 161607 137 182518 150/223 081609 146 防水・防塵 アルミ/ DPCP 121206 110 WG・WGPC・WGVシリーズ OPCP・WPCP・OPCM・WPCM・RPCPシリーズ ステンレス ボックス 121209 110 ボックス型番 DINレール型番 ボックス型番 DINレール型番 端子ボックス/ 121609 146 10-15- 6 FDR - 57/100 202013 FDR - B160 防水コネクタ/ ケーブル 122009 186 10-15- 8 57/100 202018 B160 グランド 152008 170 15-16- 6 100/106 203013 B160/B260 162409 223 アルミサッシ 15-16- 8 100/106 203018 B160/B260 ケース 162412 223 15-21- 6 100/150 204013 B160/B360 233009 283 アルミ 15-21- 9 100/150 204018 B160/B360 フレーム/ 233011 283 ヒートシンク 17-25- 8 110/170 OPCP 303013 B260 ケース WG 17-25-11 110/170 WPCP 303018 B260 UPCシリーズ WGPC OPCM WGV 23-25- 8 150/170 WPCM 304013 B260/B360 メタルケース ボックス型番 DINレール型番 23-25-11 150/170 RPCP 304018 B260/B360 172213 FDR-B124 25-33- 9 168/242 306013 B260 Raspberry Piケース/ 232818 B176 25-33-12 168/242 306018 B260 Okdo ROCK ケース 283318 B223 28-40-10 202/314 404013 B360 UPC フリーサイズ 333818 B276 28-40-15 202/314 404018 B360 ケース/ フリーサイズ 384323 B327 30-33- 9 223/242 406013 B360 パネル 434829 B376 30-33-13 223/242 406018 B360 ラックケース 棚板/ ラックパネル オプション部品（別売） 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 DINレールストッパー DINレール取付プレート DINレール取付金具 DINレール取付足 DRPシリーズ DRM-1 DRF80-1 技術資料/ 各種ご案内 P14−38 P14-34 P14-35 P14-36 3 -98

SSK SERIES ポール取付金具 取付例 防 水・防 塵 樹 脂 ボ ッ ク ス ■ ステンレス製のポール・電柱取付金具です。 ■ ボックスに穴加工をしないで取付け可能です。 ■ 取付の際はビスセットSSK-Bシリーズ（P3−100）、固定ベルトSNB・PKBシリーズ(P3−104～106)を別途ご購入下さい。 ▪ 製品のCADデータはホームページよりダウンロード可能です。 ▪ SSK-Pには樹脂製マウントブラケットが付属しています。 型番目次/ Photo 外観寸法図 SNBシリーズ PKBシリーズ INDEX 2 1 2 1 プラスチック W W ケース 2-c長穴 a a b b 2-c長穴 キャリング ケース 4-R1 4-R2 2-R2.75 4-R2 28 28 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス SSK-P50・60・75・80 SSK-P100・120 ボックス 1 1 W 端子ボックス/ W a 防水コネクタ/ a b ケーブル 2-c長穴 b 2-c長穴 グランド アルミサッシ 130 ケース 60 60 19 アルミ フレーム/ ヒートシンク ケース SSK-160～250 SSK-280～350 メタルケース 1 W a Raspberry b 2-c長穴 Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ 200 パネル 60 35 ラックケース 2-M6 棚板/ ラックパネル SSK-400 1 W 電池ホルダー/ a 電池ボックス/ 4-c長穴 コイン電池 b アクセサリー /機構部品 130 200 60 35 カスタム製品 技術資料/ 2-M6 各種ご案内 SSK-530 3 -99 2.5 3 R30 2.5 2.5 7 2.5 2.5 1.2 5.5 16.2 20 20 29.5 R R3 30 0 3 R30 17.5 17.5 39.5 39.5 15 15 1.2 5.5 32 32 16.2 20 9.5 2 2.5 22 10 31.5

オプション部品 構成内容 No. 名　称 個　数 材　質 色 /表面処理 1 取付金具　　　　　 2 ステンレス SUS304　 バレル研磨　　 2 マウントブラケット 2 ASA樹脂（耐候性樹脂） ホワイトグレー ■ 付属の取付ビスはBCAP・BCAR・BCPC・BCPR・BCPKシリーズ用になります。その他のボックスを取付けるには、別途SSK-Bシリーズをご購入下さい。 防 水 型番・寸法・標準価格 ・防 型　番 W a b c 対応ベルト 入　数 標準価格 塵 （税別） / 袋 樹 SSK-P50 50 44.5 37.5 5.5× 9 PKB10PM、10P　PKB10S 2 / 袋 ▲ 1,900 脂 SSK-P60 60 54.5 47.5 5.5× 9 PKB10PM、10P　PKB10S 2 / 袋 ▲ 1,900 ボ SSK-P75 75 69.5 55.5 5.5×12.5 PKB10PM、10P　PKB10S 2 / 袋 ▲ 2,020 ッ ク SSK-P80 80 74.5 64.5 5.5×10.5 PKB10PM、10P　PKB10S 2 / 袋 ▲ 2,020 ス SSK-P100 100 88.1 76.5 5.5×11.3 PKB10PM、10P　PKB10S 2 / 袋 ▲ 2,100 SSK-P120 120 106.5 88.5 5.5×14.5 PKB10PM、10P　PKB10S 2 / 袋 ▲ 2,320 SSK-160 142 129.5 106.5 − PKB10PM、10P　PKB10S、SNBシリーズ 2 / 袋 ▲ 2,940 SSK-170 152 142.3 101 − PKB10PM、10P　PKB10S、SNBシリーズ 2 / 袋 ▲ 3,100 SSK-200 174 161.5 112.5 5.5×30 PKB10PM、10P　PKB10S、SNBシリーズ 2 / 袋 ▲ 3,190 SSK-210 192 180.5 131.5 5.5×30 PKB10PM、10P　PKB10S、SNBシリーズ 2 / 袋 ▲ 3,360 SSK-250 230 215.5 166.5 5.5×30 PKB10PM、10P　PKB10S、SNBシリーズ 2 / 袋 ▲ 3,680 SSK-280 260 244.5 195.5 5.5×30 PKB10PM、10P　PKB10S、SNBシリーズ 2 / 袋 ▲ 4,510 SSK-300 280 264.5 215.5 5.5×30 PKB10PM、10P　PKB10S、SNBシリーズ 2 / 袋 ▲ 4,680 型番目次/ Photo SSK-350 324 302.5 253.5 5.5×30 PKB10PM、10P　PKB10S、SNBシリーズ 2 / 袋 ▲ 5,240 INDEX SSK-400 374 354.5 305.5 5.5×30 PKB20S、SNBシリーズ 2 / 袋 ▲ 8,050 SSK-530 484 462 380 7×9 PKB20S、SNBシリーズ 2 / 袋 ▲10,680 プラスチック ケース ▲は値上げした製品です。 キャリング ケース SSK-B SERIES SSK用ビスセット 防水・防塵 樹脂ボックス ■ ポール取付金具用のビスセットです。SSK 型ポール取付金具と一緒にご利用下さい。 ■ 対応ボックス、金具、ビスセットの選定はP3−101 をご参照下さい。 防水・防塵 アルミ/ ステンレス ■ 材質 / 表面処理：ステンレス / 無処理 ボックス 端子ボックス/ 防水コネクタ/ 型番・標準価格 ケーブル グランド 型　番 付属ビス 対応ボックス 入　数 標準価格（税別）/袋 SSK-B4-15N ナベ M4×15、ナット　　　　　　 BCAS060905 ～ 212310 4 / 袋 　 210 アルミサッシ ケース SSK-B4-25N ナベ M4×25、ナット　　　　　　 SPCP シリーズ・SPCM シリーズ 4 / 袋 　 220 SSK-B5-10 ナベ M5×10　　　　　　　　　　 BCAL シリーズ 4 / 袋 　 110 アルミ フレーム/ SSK-B5-35NS ナベ M5×35、ナット、スペーサー OPCP シリーズ・WPCP シリーズ・RPCP シリーズ ヒートシンク OPCM シリーズ・WPCM シリーズ 4 / 袋 ▲1,730 ケース SSK-B6-40NS ナベ M6×40、ナット、スペーサー OPCP シリーズ・WPCP シリーズ・RPCP シリーズ OPCM シリーズ・WPCM シリーズ 4 / 袋 ▲1,790 メタルケース SSK-B-UPC ナベ UNF#10-32×3/8　　　 UPC シリーズ 4 / 袋 　 340 ▲は値上げした製品です。 Raspberry Piケース/ Okdo ROCK ■ ボックスへの取付け方法は下記3種類になります。 ケース フリーサイズ ケース/ BCAS050604、050605 M4/M5/M6 ナベビス、ナット ナベビス インサートナット止め フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー SSK-P付属ビス使用 SSK-B4-15N SSK-B4-25N SSK-B5-10 /機構部品 SSK-B5-35NS SSK-B6-40NS SSK-B-UPC カスタム製品 ※SSK-B5-35NS、SSK-B6-40NS にはスペーサーが同梱されています。 　ルーフ（SRシリーズ）を使用する際にご利用下さい。 技術資料/ 各種ご案内 　取付の詳細はP3－101をご覧下さい。 3-100

ポール取付金具・ビスセット対応表 SPCP・SPCM シリーズ WG・WGPC・WGVシリーズ ポール取付金具型番 ポール取付金具型番 ボックス型番 ビスセット型番 ボックス型番 ビスセット型番 たて型 よこ型 たて型 よこ型 081304、081305 WG 25-33-9、25-33-12 SSK-250 SSK-300 付属ビス使用 防 081306、081308 SSK-P75 SSK-160 SSK-B4-25N 水 081310、081313 WGPC 30-33-9、30-33-13 SSK-300 SSK-300 付属ビス使用 ・ 101004、101006 SSK-P100 SSK-P100 SSK-B4-25N WGV 28-40-10、28-40-15 SSK-280 SSK-400 付属ビス使用 防 131304、131305 塵 131306、131308 SSK-160 SSK-160 SSK-B4-25N UPC シリーズ 樹 SPCP 131310、131313 ポール取付金具型番 脂 SPCM 131804、131805 131806、131808 SSK-160 SSK-200 SSK-B4-25N ボックス型番 ビスセット型番 ボ たて型 よこ型 131810、131813、131815 ッ 181808、181810 172213 SSK-160 ─ SSK-B-UPC ク 181813、181815、181818 SSK-200 SSK-200 SSK-B4-25N 232818 SSK-210 ─ SSK-B-UPC ス 182508、182510、182513 283318 SSK-280 ─ SSK-B-UPC 182515、182518 SSK-200 SSK-280 SSK-B4-25N UPC 333818 SSK-350 ─ SSK-B-UPC BCAS シリーズ 384323 SSK-400 ─ SSK-B-UPC ポール取付金具型番 ボックス型番 ビスセット型番 434829 SSK-530 ─ SSK-B-UPC たて型 よこ型 050604、050605 SSK-P50 SSK-P60 付属ビス使用 OPCP・WPCP シリーズ 060905 SSK-P60 SSK-P100 SSK-B4-15N ポール取付金具型番 071005　※注 SSK-P75 SSK-P100 SSK-B4-15N ボックス型番 ビスセット型番 たて型 よこ型 080806 SSK-P75 SSK-P75 SSK-B4-15N 202013、202018 SSK-210 SSK-210 SSK-B5-35NS 型番目次/ 081104、081107 Photo 081108、081110 SSK-P75 SSK-P120 SSK-B4-15N 203013、203018 SSK-210 SSK-350 SSK-B5-35NS INDEX 081307、081308 SSK-P75 SSK-160 SSK-B4-15N 204013、204018 SSK-210 ─ SSK-B5-35NS 081807、081808 SSK-P75 SSK-210 SSK-B4-15N 204013、204018 ─ SSK-530 SSK-B6-40NS プラスチック ケース 082507、082508 SSK-P75 SSK-280 SSK-B4-15N OPCP 303013、303018 SSK-350 SSK-350 SSK-B5-35NS 101007、101010 SSK-P100 SSK-P100 SSK-B4-15N WPCP 304013、304018 SSK-350 ─ SSK-B5-35NS キャリング 101807 SSK-P100 SSK-210 SSK-B4-15N 304013、304018 ─ SSK-530 SSK-B6-40NS ケース BCAS 102007 SSK-P100 SSK-250 SSK-B4-15N 306013、306018 SSK-350 ─ SSK-B5-35NS 102307 SSK-P100 SSK-250 SSK-B4-15N 404013、404018 SSK-530 SSK-530 SSK-B6-40NS 防水・防塵 121207、121210 SSK-P120 SSK-120 SSK-B4-15N 406013、406018 SSK-530 ─ SSK-B6-40NS 樹脂ボックス 141709 SSK-160 SSK-200 SSK-B4-15N 防水・防塵 142309 SSK-160 SSK-250 SSK-B4-15N OPCMた・WてP型C取M・付RPCP シリーズ よこ型取付 アルミ/ ステンレス 151507、151510 SSK-170 SSK-170 SSK-B4-15N （長手寸法たて） （ポー長ル手取付寸金法具よ型番こ） ボックス 152004、152007 ボックス型番 ビスセット型番 たて型 よこ型 端子ボックス/ 152020、152013、152016 SSK-170 SSK-250 SSK-B4-15N 防水コネクタ/ 152510、152513 SSK-170 SSK-280 SSK-B4-15N OPCM 303013、303018 SSK-350 SSK-350 SSK-B5-35NS ケーブル グランド 161607 SSK-170 SSK-170 SSK-B4-15N WPCM 304013、304018 SSK-350 ─ SSK-B5-35NS 202010、202013 RPCP 304013、304018 ─ SSK-530 SSK-B6-40NS 202016、202019 SSK-250 SSK-250 SSK-B4-15N アルミサッシ ポール・電柱 ポール・電柱 ケース 212310 SSK-250 SSK-250 SSK-B4-15N ■ WPCP30601□、40401□、40601□は保護等級（IP）はありません。 ※注 たて型取付時は付属ビスを使用して下さい。 アルミ BCAL シリーズ ■たて型取付けかよこ型取付けかで使用する取付金具が異なります。 フレーム/ ヒートシンク ケース ポール取付金具型番 ボックス型番 ビスセット型番 たて型取付 よこ型取付 たて型 よこ型 （長手寸法たて） （長手寸法よこ） メタルケース 191913　※注 SSK-P120 SSK-200 SSK-B5-10 192813、192818 SSK-200 SSK-250 SSK-B5-10 ボックス Raspberry 193813、193818 SSK-200 SSK-350 SSK-B5-10 長手寸法 Piケース/ Okdo ROCK 282813 SSK-250 SSK-280 SSK-B5-10 ケース BCAL 283413 SSK-280 SSK-280 SSK-B5-10 フリーサイズ ケース/ 283813、283818 SSK-280 SSK-350 SSK-B5-10 ポール・電柱 ポール・電柱 フリーサイズ パネル 285613 SSK-280 SSK-530 SSK-B5-10 ボックス長手寸法 385618 SSK-400 SSK-530 SSK-B5-10 ラックケース ※注 たて型取付時は付属ビスを使用して下さい。 ■ SPCP・SPCM・OPCP・WPCP・OPCM・WPCM・RPCPシリーズにルーフを取付ける場合 棚板/ SR シリーズ (SPCP・SPCM 用　P3－62) SR-R シリーズ (OPCP・WPCP・OPCM・WPCM・RPCP 用　P3－96) ラックパネル ボックス 上部専用スペーサー SR シリーズ 長手寸法 SR-R シリーズ 2 個　t 2.5mm 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 ボックス長手寸法 上部 上部 下部専用スペーサー カスタム製品 2 個　t 5.0mm SR シリーズ下(部SPCP・SPCM 用　P3－62) SR-R シリーズ (OPCP・WP下C部P・OPCM・WPCM・RPCP 用　P3－96) 技術資料/ 各種ご案内 上部専用スペーサー SR シリーズ SR-R シリーズ 2 個　t 2.5mm 使用ビスセット：SSK-B4-25N 使用ビスセット：SSK-B5-35NS、SSK-B6-40NS 3-101 上部 上部 下部専用スペーサー 2 個　t 5.0mm 下部 下部 使用ビスセット：SSK-B4-25N 使用ビスセット：SSK-B5-35NS、SSK-B6-40NS

オプション部品 WPMB-M4-3 SERIES ポールマウントブラケット 防 水・防 塵 樹 脂 ボ ッ ク ス ■ 耐候性樹脂製のポール・電柱取付具です。 ■ 縦・横、両方向に使用出来ます。 ■ シールワッシャー付ですのでIPX7相当の機能になります。 ■ ボックスへの取付には穴加工が必要です。 ■ 取付の際は別売りの固定用ベルトPKB-10シリーズ（P3−106）をご利用下さい。 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 防水・防塵 樹脂ボックス 取付例 ケース板厚ｔ4.0まで 防水・防塵 アルミ/ ステンレス 92 12 ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド WPMB板厚 t2.2 アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース ①マウントブラケット ④六角ナット ③取付ビス ②シールワッシャー メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル 構成内容 No. 名　称 個 数 材　質 色 ラックケース 1 マウントブラケット 1 ASA樹脂（UL94HB） ホワイトグレー・ダークグレー 2 シールワッシャー 2 NBR,SPCC ブラック　　　　　　　　　　 棚板/ 3 取付ビス（ナベM4×10） 2 ステンレス 無処理　　　　　　　　　　　 ラックパネル 4 六角ナット（M4・3種） 2 ステンレス 無処理　　　　　　　　　　　 電池ホルダー/ 電池ボックス/ コイン電池 型番・寸法・標準価格 アクセサリー 型　番 /機構部品 対応ケース板厚 締付トルク 耐荷重 自重 標準価格 ● ホワイトグレー ● ダークグレー （㎏） （ｇ） （税別） WPMB-M4-3G WPMB-M4-3D t4.0まで 0.45N・m 5kg 26.5 ▲520 カスタム製品 ■トルク値は使用条件により異なりますので参考値としてご利用頂き必ずトルクテストを行ってからご使用下さい。 ▲は値上げした製品です。 技術資料/ 各種ご案内 3-102 92 72 13 13

オプション部品 WGMB-2SW アルミ製ポールマウントブラケット 防 水・防 塵 樹 脂 ボ ッ ク ス ■ アルミダイキャスト製で強度のあるポール・電柱取付具です。 ■ 縦・横、両方向に使用出来ます。 ■ シールワッシャー付ですので IPＸ7、IPＸ5 相当の保護等級になります。 型番目次/ ■ ボックスへの取付には穴加工が必要です。 Photo INDEX ■ 取付けの際は別売の固定ベルト（SNB・PKBシリーズ）をご利用下さい。 プラスチック ケース キャリング ケース ■ 詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ 取付例 ステンレス ボックス 120 14.5 0.8 端子ボックス/ 防水コネクタ/ ケーブル ケース板厚 t4.0 まで グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ①マウントブラケット ケース ③丸ワッシャー ⑤六角ナット メタルケース Raspberry ②取付ビス Piケース/ Okdo ROCK ④シールワッシャー ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 構成内容 棚板/ ラックパネル No. 名　称 個　数 材　質 色 /表面処理 1 マウントブラケット 1 アルミダイキャスト（ADC12） ショットブラスト 電池ホルダー/ 電池ボックス/ 2 取付ビス（ナベM4ｘ10） 2 ステンレス 無処理 コイン電池 3 丸ワッシャー 2 ステンレス 無処理 4 シールワッシャー 2 NBR，SPCC ブラック アクセサリー /機構部品 5 六角ナット（M4・3種） 2 ステンレス 無処理 カスタム製品 型番・標準価格 型　番 対応ケース板厚 締付トルク 自重（g） 標準価格（税別） 技術資料/ WGMB-2SW ｔ4.0まで 0.45N・m ～ 0.5N・m 130 900 各種ご案内 ■トルク値は使用条件により異なりますので参考値としていただき、必ずトルクテストを行ってからご使用下さい。 3-103 150 126 23 23

SNB SERIES ネジ式ステンレスバンド 防 水・防 塵 樹 脂 ボ ッ ク ス 19 1 型番目次/ 2 Photo INDEX ■ 耐食性に優れたステンレス製（SUS304）のバンドです。 12.7 ■ ネジで締め付けるので確実に取付ることが出来ます。 プラスチック ケース ■ 締め付け工具はボックスドライバー（ナットドライバー）の№8が推奨です。 マイナスドライバーも使用可能です。 キャリング ケース φ径 防水・防塵 構成内容 樹脂ボックス No. 名　称 個 数 材　質 表面処理 防水・防塵 1 締付け金具 1 ステンレス（SUS304） 磨き処理 アルミ/ ステンレス 2 バンド　　 1 ステンレス（SUS304） 磨き処理 ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド 型番・寸法・標準価格 アルミサッシ 型　番 Φ径（mm） W t 締付トルク ケース N・m 自重（g） 入　数 標準価格 （税別） / 袋 SNB 52- 76 52　～　 76 12.7 0.6 0.7～1.0 27.5 1 / 袋 180 アルミ フレーム/ SNB 72- 95 72　～　 95 12.7 0.6 0.7～1.0 30 1 / 袋 190 ヒートシンク ケース SNB 91-114 91　～　114 12.7 0.6 0.7～1.0 34.5 1 / 袋 220 SNB105-127 105　～　127 12.7 0.6 0.7～1.0 37.5 1 / 袋 220 メタルケース SNB117-140 117　～　140 12.7 0.6 0.7～1.0 39.5 1 / 袋 240 SNB130-153 130　～　153 12.7 0.6 0.7～1.0 41.5 1 / 袋 240 Raspberry SNB142-165 142　～　165 12.7 0.6 0.7～1.0 43.5 1 / 袋 250 Piケース/ Okdo ROCK SNB155-178 155　～　178 12.7 0.6 0.7～1.0 46.5 1 / 袋 250 ケース SNB168-191 168　～　191 12.7 0.6 0.7～1.0 49 1 / 袋 270 フリーサイズ ケース/ SNB181-204 181　～　204 12.7 0.6 0.7～1.0 51 1 / 袋 280 フリーサイズ パネル SNB194-217 194　～　217 12.7 0.6 0.7～1.0 52.5 1 / 袋 280 SNB207-230 207　～　230 12.7 0.6 0.7～1.0 57 1 / 袋 300 ラックケース SNB220-243 220　～　243 12.7 0.6 0.7～1.0 59.5 1 / 袋 300 SNB233-256 233　～　256 12.7 0.6 0.7～1.0 62.5 1 / 袋 330 SNB246-269 246　～　269 12.7 0.6 0.7～1.0 64 1 / 袋 330 棚板/ ラックパネル SNB259-282 259　～　282 12.7 0.6 0.7～1.0 67.5 1 / 袋 340 SNB272-295 272　～　295 12.7 0.6 0.7～1.0 70 1 / 袋 350 電池ホルダー/ SNB285-308 285　～　308 12.7 0.6 0.7～1.0 71 1 / 袋 380 電池ボックス/ コイン電池 ■ トルク値は使用条件により異なりますので参考値としていただき、必ずトルクテストを行ってからご使用下さい。 アクセサリー /機構部品 対応ポール取付金具、ブラケット カスタム製品 型　番 必要個数 SSK-S1 SSK-160 SSK-170 SSK-200 SSK-210 SSK-250 SSKシリーズ 2本 SSK-280 SSK-300 SSK-350 SSK-400 SSK-530 技術資料/ 各種ご案内 WGMBシリーズ WGMB-1W 1本 3-104

オプション部品 SCT SERIES ステンレス結束バンド 防 水・防 塵 樹 脂 ボ ッ ク ス 1 2 ■ 耐食性に優れたステンレス製（SUS304）の結束バンドです。 ■ セルフロック金具の為、取付が簡単です。（1回使い切りタイプです。） 型番目次/ Photo ■ ケーブルの結束、ポールや電柱へ固定する等の際にご利用いただけます。 INDEX L プラスチック ■ 簡易的な固定等にご利用下さい。 ケース ■ 固定の際は端面で怪我をしないよう手袋等を着用して下さい。 キャリング ケース 構成内容 No. 名　称 個 数 材　質 表面処理 防水・防塵 1 締付け金具 1 ステンレス（SUS304） 磨き処理 樹脂ボックス 2 バンド　　 1 ステンレス（SUS304） 磨き処理 防水・防塵 アルミ/ 型番・寸法・標準価格 ステンレス ボックス 型　番 W L t 入　数 標準価格（税別） / 袋 端子ボックス/ SCT 4.6- 100 4.6 100 0.25 10 / 袋 260 防水コネクタ/ ケーブル SCT 4.6- 150 4.6 150 0.25 10 / 袋 300 グランド SCT 4.6- 200 4.6 200 0.25 10 / 袋 310 SCT 4.6- 300 4.6 300 0.25 10 / 袋 360 アルミサッシ ケース SCT 4.6- 500 4.6 500 0.25 2 / 袋 160 SCT 4.6-1000 4.6 1,000 0.25 2 / 袋 220 アルミ フレーム/ SCT 4.6-1500 4.6 1,500 0.25 2 / 袋 300 ヒートシンク ケース SCT 7.9- 100 7.9 100 0.25 10 / 袋 360 SCT 7.9- 150 7.9 150 0.25 10 / 袋 400 メタルケース SCT 7.9- 200 7.9 200 0.25 10 / 袋 430 SCT 7.9- 300 7.9 300 0.25 10 / 袋 520 Raspberry SCT 7.9- 500 7.9 500 0.25 2 / 袋 190 Piケース/ Okdo ROCK SCT 7.9-1000 7.9 1,000 0.25 2 / 袋 280 ケース SCT 7.9-1500 7.9 1,500 0.25 2 / 袋 370 フリーサイズ ケース/ フリーサイズ パネル ラックケース G3388 ステンレス結束バンド締付工具 棚板/ ラックパネル ■ ステンレス結束バンドの締付、切断をする専用工具です。 ※カットした端面で怪我をしないよう注意して下さい。 電池ホルダー/ 電池ボックス/ コイン電池 使用方法はこちら アクセサリー /機構部品 拡大 カスタム製品 型番・標準価格 技術資料/ 型　番 標準価格（税別） 各種ご案内 注意事項　締付工具はRoHS規制対象外製品です。 G3388 15,800 3-105 t w

オプション部品 PKB SERIES ポール固定用ベルト 防 水・防 塵 樹 脂 ボ PKB−10PM、10P PKB−10S、20S ッ ク ス ■ 小型の樹脂ベルトPKB-10PMはφ25からφ60のポールに取付可能です。その他のベルトはφ60からφ400の電柱に取付可能です。 ■ ポール・電柱に取付ける為のベルトです。1回使い切りタイプです。 ■ 締付け力の強いステンレス製と、取付の簡単な樹脂製の2タイプを用意しています。 外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 型番目次/ PKB-10PM、10P D Photo バンド長さ INDEX 使用方法はこちら プラスチック ケース 樹脂留具 樹脂バンド キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス (49.5) 1500 ボックス PKB-10S 端子ボックス/ 防水コネクタ/ ケーブル グランド 締付け金具 ステンレスバンド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース PKB-20S (49.5) 1500 Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ 締付け金具 ステンレスバンド フリーサイズ パネル ラックケース 棚板/ ラックパネル 構成内容 名　称 個　数 材　質 色 /表面処理 電池ホルダー/ 電池ボックス/ 締付け金具 / 樹脂留具 2 ステンレス SUS304 / POM樹脂 バレル研磨 / 黒色 コイン電池 バンド　　　　　　　 2 ステンレス SUS430 / PET樹脂 BA仕上げ / グレー アクセサリー /機構部品 型番・寸法・標準価格 型 番 W D H バンド長さ 引張り強さ（水平） 自重（g） 入　数 標準価格（税別）/袋 カスタム製品 PKB-10PM 23 24 11 500㎜ 0.8ｋN 14 2 / 袋 ▲ 780 PKB-10P 23 40 11 1500㎜ 1.3ｋN 31.8 2 / 袋 ▲ 910 PKB-10S ─ ─ ─ 1500㎜ 1.4ｋN 101.6 2 / 袋 ▲ 840 技術資料/ 各種ご案内 PKB-20S ─ ─ ─ 1500㎜ 2.9ｋＮ 182.2 2 / 袋 ▲1,180 ▲は値上げした製品です。 3-106 12 (27.4) H12 W ００ ００ (16.5) 0.3 20 0.3 10 0.5 10

PMF SERIES プロテクティブベント 防 筐体内の圧力変動調整・通気対策製品 水・防 塵 樹 脂 ボ ッ ク ス 取付例 ■ プロテクティブベントは、通気性があり水や埃を通さない構造のメンブレンフィルターにより、温度の寒暖差で発生する筺体内の圧力変動を調 型番目次/ Photo 整する事が出来ます。また、水蒸気放出を促し、筺体内の結露防止対策に有効です。 INDEX ■ IP68（水深2m / 1時間）の防水・防塵性能、−40℃～125℃（PMF-6Bは150℃）までの耐熱試験に合格しており、屋外・工場などの過酷な プラスチック 環境での使用が可能です。 ケース ■ PMF-6Bは最大容積2ℓ以内、PMF-12は最大容積5ℓ以内、PMF-12HAは最大容積50ℓ以内の筐体に適しています。 ■ 筐体側面への取付が推奨です。 キャリング ケース ■ 本製品は工業・電機製品の使用に限られます。 食品・薬品・化粧品・医療機器、それらの生産設備には使用出来ません。 防水・防塵 樹脂ボックス 外観寸法図 推奨穴加工図 取付図 防水・防塵 アルミ/ ■ 下 記図面は代表共通図です。 ステンレス 各 型番の詳細はホームページより CAD図・PDF 図をダウンロードしてご確認下さい。 ボックス 端子ボックス/ 防水コネクタ/ ケーブル 外部環境 筐体内部 グランド 1 2 3 4 筐体壁板 アルミサッシ ケース 取付板が厚い場合 ナットを使用せずに アルミ ネジ穴加工をして フレーム/ 取付けて下さい。 ヒートシンク ケース メタルケース 10(7) 5 15.55(11.5) 60°(45°) Raspberry Piケース/ (　) 内の数値は、PMF-6B です。 ■ 締 付け時 Oリングの変形を防ぐため Okdo ROCK PMF-6B にはナットが付属されません。 テーパー加工を推奨致します。 ケース ナットを使用する場合はテーパー無しの ■ ナ ットを使用する場合、適用最大板厚は 4.0mm です。 φ12.2 貫通穴でも取付可能です。 フリーサイズ ケース/ フリーサイズ PMF-6B はナットを付属していないため パネル テーパー加工が推奨です。 ラックケース テクニカルデータ 型　番 PMF-6B PMF-12 PMF-12HA 棚板/ ラックパネル 標準通気量 300ml / min（差圧=7kPa） 450ml / min（差圧=7 kPa） 4000ml / min（差圧=7 kPa） 推奨締付トルク 0.2～0.4 N・m 0.6～0.8 N・m 0.6～0.8 N・m 電池ホルダー/ IEC60529 (防水・防塵試験） : IP65・ IP66・IP67・IP68・IP69K(PMF-6Bは除く） 電池ボックス/ コイン電池 準拠規格 IEC60068-2-1, 2, 14 (耐熱試験） : −40℃～+125℃ (PMF-6Bは+150℃） （ナットを除く） IEC60068-2-78 (高温高湿試験） : 温度85℃/湿度85% 1000時間 IEC60068-2-11、52 (塩水噴霧試験）、IEC60068-2-64 (振動試験） アクセサリー GR-3108-CORE (腐食性ガス試験）、UL94V-0 (難燃性） ・ UL746C f1 /機構部品 型番・寸法・標準価格 型　番 材　質 G カスタム製品 ナットSW 標準価格（税別） ● ライトグレー ● ブラック 1 本体 2 フィルター 3 O-リング 4 ナット ネジ規格 取付穴径 ─ PMF-6B PA6 / 66 PTFE シリコーンゴム ナット無し M6×P0.75 ─ ナット無し ▲870 技術資料/ PMF-12S PMF-12B PA66 / 6 PTFE シリコーンゴム PA66（UL94V-2） M12×P1.5 φ12.2 17 ▲800 各種ご案内 PMF-12HAS PMF-12HAB PA66 / 6 PTFE シリコーンゴム PA66（UL94V-2） M12×P1.5 φ12.2 17 ▲900 ▲は値上げした製品です。 3-107 φ17(φ11.2) G 18.8 φ14.3(φ8.8) φ10.5 (φ5.25) M12　P1.5 (M6 P0.75)

PMF-32S プロテクティブベント 筐体内の圧力変動調整・通気対策製品 防 水・防 塵 樹 脂 ボ ッ ク ス 取付例 型番目次/ Photo ■ 空気流量が格段に高い大型プロテクティブベントです。 INDEX ■ 最大容積200ℓ以内の大型筺体で内圧調整・結露対策にご使用いただけます。 プラスチック ■ フラットなデザインなので筺体の外観を損ねません。 ケース ■ IP68の防水・防塵性能、−40℃～125℃までの耐熱試験に合格しており、屋外・工場などの過酷な環境での使用が可能です。 ■ 太陽光発電モジュール性能認証規格IEC62108に準拠しております。 キャリング ケース ■ 筐体側面への取付が推奨です。 ■ 本製品は工業・電機製品の使用に限られます。 食品・薬品・化粧品・医療機器、それらの生産設備には使用出来ません。 防水・防塵 樹脂ボックス 防水・防塵 外観寸法図 穴加工図 取付図 アルミ/ ステンレス ボックス 端子ボックス/ 1 本体 防水コネクタ/ ケーブル 外部環境 筐体内部 グランド 4 ナット アルミサッシ ケース 2 アルミ フレーム/ フィルター ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ 3 8 ケース/ フリーサイズ O- リング パネル 筐体壁板 9.7 ラックケース 22.7 ■ ナットを使用する場合、適用最大板厚は5.0mmです。 棚板/ PMF-32S テクニカルデータ ラックパネル 標準通気量 16ℓ / min（差圧=1.2 kPa） 推奨締付トルク 5 N・m 電池ホルダー/ 電池ボックス/ IEC529, 2nd（防水・防塵試験）：IP66・IP67・IP68・IP69K コイン電池 IEC60068-2-1, 2, 14（耐熱試験）：−40℃～+125℃ 準拠規格 IEC60068-2-78（高温高湿試験）：温度85℃/湿度85% 1000時間 アクセサリー （ナット除く） IEC60068-2-11、52 (塩水噴霧試験）、IEC60068-2-64 (振動試験） /機構部品 IEC62108.10.8・9（ 太陽光発電 耐久試験）：湿度凍結/高温試験 ・降氷試験 GR-3108-CORE (腐食性ガス試験）、UL94V-0 (難燃性） ・ UL746C f1 型番・寸法・標準価格 カスタム製品 材　質 G 型　番 ナットSW 標準価格 1 本体 2 フィルター 3 O-リング 4 ナット ネジ規格 ネジ外径 取付穴径 （税別） 技術資料/ 各種ご案内 PMF-32S ポリカーボネート PTFE シリコーンゴム PA66 M32×P1.5 φ32 φ33 41.5 ▲2,820 ▲は値上げした製品です。 3-108 G 75 46 φ33

VE8 SERIES ベントフィルター粘着材付きタイプ テクニカルデータ 保護等級　：防塵性 IP6X 防 　　　　　　防水性 IPX4, IPX7 水 標準通気量：3,300ml/min/㎠ (差圧=7kPa) ・ 温度試験　：−40℃～＋100℃ 防 塵 樹 ■ 周囲の温度変化によるケース、ボックス内の圧力変化に対し、圧 脂 力を調整し筐体のシール部への負荷を軽減することが出来ます。 ボ ■ ベントフィルターの優れた通気性により、筐体内部の湿度を調整 ッ し、結露を低減します。 ク ス ■ 撥水性と撥油性に優れたメンブレンが、電子部品を水、腐食性の 液体、塩分や粉塵から保護します。 ■ 粘着材付きタイプのため、簡単に取り付けが可能です。 ■ 粘着材の付きやすい平滑なプラスチック、金属面の取付が可能です。 注意点 ■ ケース・ボックスの内側の面のみに設置し、メンブレンと粘着材 側が外気側を向くようにして下さい。 型番目次/ Photo ■ 充分な粘着力を出すまでに24時間必要です。ベントフィルターに INDEX 負荷のかかるご使用は避けて下さい。 プラスチック 　 又、水やその他異物が溜らないよう、ケース・ボックス側面にベ ケース ントフィルターを取付て下さい。 ■ 取付面の油分、水分、ゴミなどの異物がないよう、脱脂、洗浄し キャリング た後、製品の有効通気部の中央に触れないよう注意して貼り付け ケース 断面図 て下さい。 ■ 本製品は工業・電機製品の使用に限られます。 食品・医薬品・化 防水・防塵 樹脂ボックス 3 粧品・医療機器、それらの生産設備には使用出来ません。 防水・防塵 アルミ/ ステンレス ボックス 2 端子ボックス/ 使用例 防水コネクタ/ ケーブル 1 グランド アルミサッシ ケース ［筐体内］ 粘着材 支持材 アルミ フレーム/ ヒートシンク ケース 筐体 メンブレン 筐体 メタルケース ［外 気］ 内径（有効通気部） Raspberry Piケース/ Okdo ROCK 外径 ケース フリーサイズ ケース/ 粘着材タイプは、平面さえあれ フリーサイズ パネル 構成内容 ば場所を選ばず使用可能です。 No. 名　称 材　質 色 携帯機器の防水としても広く使 ラックケース 1 粘着材　　 アクリル系粘着剤 用されています。 シリコン系粘着剤（VE82029S、VE82029S-Sのみ） 透明 2 メンブレン ePTFE（延伸PTFE）撥油タイプ 白　 棚板/ ラックパネル 3 支持材　　 PET不織布 白　 電池ホルダー/ 電池ボックス/ 型番・寸法・標準価格 コイン電池 型　番 外径 φ 内径（有効通気部）φ 標準厚さ t 入　数 標準価格（税別）/袋 VE80308 7.6 3.3 0.26 8 / 袋 ▲ 1,680 アクセサリー /機構部品 VE80814 14.0 8.0 0.26 4 / 袋 ▲ 990 VE81221 21.5 12.5 0.26 4 / 袋 ▲ 990 VE82029S 29.0 20.0 0.35 2 / 袋 ▲ 1,130 カスタム製品 VE80308-S 7.6 3.3 0.26 1シート 96枚 / 袋 ▲17,530 VE80814-S 14.0 8.0 0.26 1シート 56枚 / 袋 ▲11,850 技術資料/ VE81221-S 21.5 12.5 0.26 1シート 20枚 / 袋 ▲ 4,290 各種ご案内 VE82029S-S 29.0 20.0 0.35 1シート 10枚 / 袋 ▲ 4,890 ▲は値上げした製品です。 3-109 標準厚さ

オプション部品 V SERIES フード付ルーバー ■ ボックス通気用のオプション部品です。 ■ BCAP対応のABSタイプ（V60、V80）とBCPC、BCPK対応の ポリカーボネートタイプ（V60S、V80S）がございます。 防 ■ 制御盤等大型ボックスの利用に適しています。 水・防 取付部 塵 樹 脂 ボ ッ Oリング ナット W a 4-e ク ス D 12.5 8 型番目次/ 1.5 Photo INDEX 型番・寸法・標準価格 プラスチック ケース 型　番 材　質 色 取付穴寸法 W H D a b c e 標準価格（税別） V60 ABS樹脂 ホワイトグレー φ63 74 74 31.8 50.5 50.5 70 φ3.8 ▲570 キャリング V80 ABS樹脂 ホワイトグレー φ88 100 100 37 71.5 71.5 94.8 φ3.3 ▲630 ケース V60S ポリカーボネート ライトグレー　 φ63 74 74 31.8 50.5 50.5 70 φ3.8 ▲740 V80S ポリカーボネート ライトグレー　 φ88 100 100 37 71.5 71.5 94.8 φ3.3 ▲870 防水・防塵 樹脂ボックス ■ Oリング材質：EPDMブラック ▲は値上げした製品です。 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル VF SERIES ベンチレーション グランド アルミサッシ ケース VF-1 アルミ φ19 フレーム/ ヒートシンク ケース メタルケース 1.5 12 9 固定用ナット Raspberry 25 2.8 3 Piケース/ Okdo ROCK 取付け穴寸法 ケース フリーサイズ φ19 ケース/ フリーサイズ パネル ラックケース テクニカルデータ 1.5 12 9 25 2.8 3 保護等級 : VF-1　IP33 棚板/ ラックパネル 　　　　　VF-2　IP24 換気が必要な場合にご利用下さい。 VF-2 取付部 電池ホルダー/ Oリング、M4タッピングビス各3個 取付け穴寸法 Oリング　1個 電池ボックス/ φ28 3-φ4.2 コイン電池 型番・標準価格 φ29 型　番 標準価格（税別） アクセサリー /機構部品 VF-1 510 VF-2 1,070 35.5 カスタム製品 ■ 材質 / 色：ポリアミド / ホワイトグレー 21.5 1.5 50 技術資料/ 各種ご案内 3-110 28 H 2 φ18.5 28 28 取付穴寸法 2 φ18.526 74 2 c 26 10.75 20.25 2 b

IW SERIES 防水開閉ウインドウ 防 水・防 塵 樹 脂 ボ ッ ク ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス テクニカルデータ ボックス 1 端子ボックス/ 保護等級　　 : IP64 防水コネクタ/ IW0412B ケーブル グランド IW0413B の4機種は ※1 IW0416B IP54（カテゴリー2 ）です。 アルミサッシ IW0416A ケース 使用温度範囲 : −20℃～＋75℃ アルミ カバー締付トルク : 1.1N･m～1.5N･m フレーム/ ヒートシンク 適合板厚　　 : t2.0～t6.0 ケース メタルケース ■ 全10サイズの開閉ウインドウです。 ■ 保護等級IP64の防水開閉ウインドウです。 Raspberry Piケース/ Okdo ROCK ■ スイッチや表示器の保護、内部観察用に窓が必要な場合、簡単に ケース 取付けられスマートな仕上りになります。 フリーサイズ ケース/ ■ ローレットネジにより、しっかり固定出来ます。 フリーサイズ パネル ■ カバーはバネの力で閉じますので指の挟み込みにご注意下さい。 ラックケース ■ 保護等級についてはP3−5の技術資料をご覧下さい。 4 2 3 棚板/ ラックパネル ※１第一特性数字5は以下2つのカテゴリーに分かれています。 　　カテゴリー1：内部が負圧の状態で粉塵侵入を防止。 電池ホルダー/ 　　カテゴリー2：内部が負圧にならない状態で粉塵侵入を防止。 電池ボックス/ コイン電池 構成内容 アクセサリー No. 名 　称 個 　数 材 　質 色 / 表面処理 /機構部品 1 カバー　　　　 1 ポリカーボネート (UL94V-2) グレースモーク　 2 ボディ　　　　 1 PC+ABS (UL94V-0) ライトグレー　　 カスタム製品 3 ガスケット　　 2 ポリウレタン ブラック　　　　 4 ローレットネジ 1 / 2 / 3 PC+ABS、ステンレス ブラック、無処理 － 取付ビス　　　 4 / 6 / 8 鉄 亜鉛メッキ　　　 技術資料/ 各種ご案内 3-111

外観寸法図 ■ 下記図面は代表共通図です。各製品の詳細図はホームページよりCAD・PDF図をダウンロードしてご確認下さい。 取付穴加工図 W H g c φ5 防 水・防 塵 樹 脂 ボ ッ ク ス e 開口寸法a 型番・寸法・標準価格 型番目次/ Photo INDEX 型　番 W D H a b c d e f g 自重（g） 標準価格（税別） IW0402B 57.2 95.2 （26） 36 46 38 76 42 62 5 69 1,760 プラスチック IW0403B 75.2 95.2 （26） 54 46 56 76 60 62 5 82 2,120 ケース IW0404B 93.2 95.2 （26） 72 46 74 76 78 66 5 98 2,290 IW0405B 107.2 121.7 （31） 86.8 87.2 88 102 92 92 ― 114 2,570 キャリング IW0406B 129.2 95.2 （26） 108 46 105 76 114 66 5 122.5 2,570 ケース IW0408B 165.2 95.2 （26） 144 46 140 76 149 66 5 145 2,780 IW0412B 237.2 95.2 （26） 216 46 213 76 221 66 5 202 2,930 防水・防塵 樹脂ボックス IW0413B 255.2 95.2 （26） 234 46 230 76 239 66 5 215 3,280 IW0416B 309.2 95.2 （26） 288 46 282 76 293 66 5 254 4,630 防水・防塵 アルミ/ IW0416A 309.2 125.2 （26） 288 46 282 106 293 96 5 314 5,490 ステンレス ボックス 端子ボックス/ 防水コネクタ/ 製品使用例 ケーブル グランド ブレーカーカバー コネクタカバー アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 操作パネルカバー スイッチカバー 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 3-112 D 開口寸法b d f R
