IP67防水 傾斜デザイン プラスチックケース WSCシリーズ

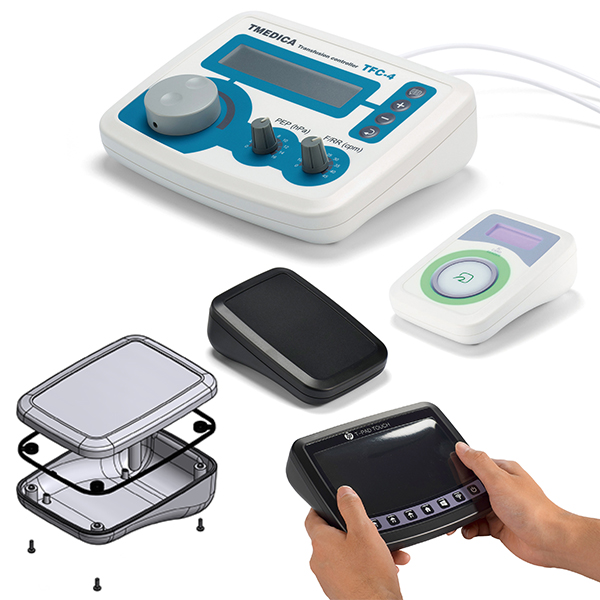

WSC SERIES 傾斜プラスチックケース プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 人間工学に基づいた傾斜角と流線形デザイン 防水・防塵 WSCシリーズは、デスクトップ操作に適した傾斜ケースです。 アルミ/ ステンレス 傾斜角は視認性の良い13度と18度の機種を用意しており、用途に合わせてご選択いただけます。 ボックス また、側⾯・底⾯は手に持ち易い流線形デザインとなっており、ハンドヘルド型の機器としても利用可能です。 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース 13度と18度の2タイプ アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル 様々な環境で使用可能なIP67防水・防塵構造 ラックケース 弾力性が高く、劣化しにくいシリコンゴム製ガスケットで高い防水性を保ちます。 棚板/ カバーはインサートナット入りですので、繰り返し開閉しても防水性は落ちません。 ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 1 -65

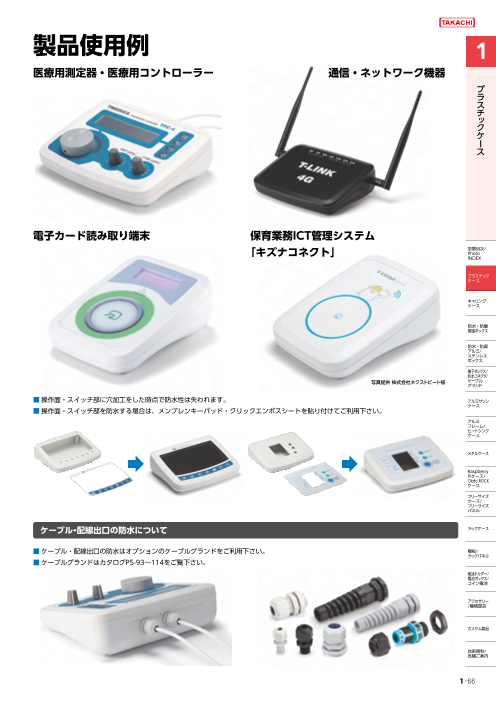

製品使用例 医療用測定器・医療用コントローラー 通信・ネットワーク機器 プ ラ ス チ ッ ク ケ ー ス 電子カード読み取り端末 保育業務ICT管理システム 「キズナコネクト」 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ 写真提供 株式会社ネクストビート様 ケーブル グランド ■ 操作⾯・スイッチ部に穴加工をした時点で防水性は失われます。 アルミサッシ ケース ■ 操作⾯・スイッチ部を防水する場合は、メンブレンキーパッド・クリックエンボスシートを貼り付けてご利用下さい。 アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ケーブル・配線出口の防水について ラックケース ■ ケーブル・配線出口の防水はオプションのケーブルグランドをご利用下さい。 棚板/ ラックパネル ■ ケーブルグランドはカタログP5-93〜114をご覧下さい。 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 1 -66

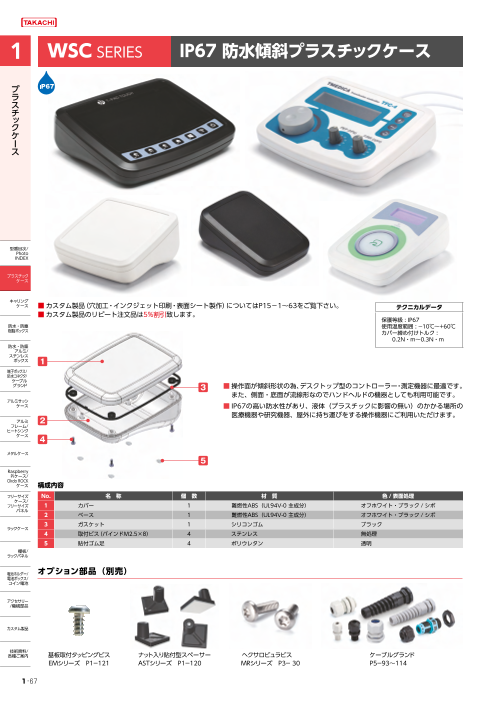

WSC SERIES IP67 防水傾斜プラスチックケース プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはP15−1〜63をご覧下さい。 テクニカルデータ ■ カスタム製品のリピート注文品は5%割引致します。 保護等級 : IP67 防水・防塵 使用温度範囲 : −10℃〜＋60℃ 樹脂ボックス カバー締め付けトルク : 　　0.2N・m〜0.3N・m 防水・防塵 アルミ/ ステンレス ボックス 1 端子ボックス/ 防水コネクタ/ ケーブル グランド 3 ■ 操作面が傾斜形状の為、デスクトップ型のコントローラー・測定機器に最適です。 　 また、側面・底面が流線形なのでハンドヘルドの機器としても利用可能です。 アルミサッシ ケース ■ IP67の高い防水性があり、液体（プラスチックに影響の無い）のかかる場所の 医療機器や研究機器、屋外に持ち運びをする操作機器にご利用いただけます。 アルミ 2 フレーム/ ヒートシンク ケース 4 メタルケース 5 Raspberry Piケース/ Okdo ROCK ケース 構成内容 フリーサイズ No. 名　称 個　数 材　質 色 / 表面処理 ケース/ フリーサイズ 1 カバー 　　　　　　　　　　 1 難燃性ABS（UL94V-0 主成分） オフホワイト・ブラック / シボ パネル 2 ベース 　　　　　　　　　　 1 難燃性ABS（UL94V-0 主成分） オフホワイト・ブラック / シボ 3 ガスケット 　　　　　　　　 1 シリコンゴム 　　　　　　　　 ブラック　　　　　　　　　　 ラックケース 4 取付ビス（バインドM2.5×8） 4 ステンレス 　　　　　　　　　 無処理　　　　　　　　　　　 5 貼付ゴム足 　　　　　　　　 4 ポリウレタン 　　　　　　　　 透明　　　　　　　　　　　　 棚板/ ラックパネル 電池ホルダー/ オプション部品（別売） 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 基板取付タッピングビス ナット入り貼付型スペーサー ヘクサロビュラビス ケーブルグランド EMシリーズ　P1−121 ASTシリーズ　P1−120 MRシリーズ　P3− 30 P5−93〜114 1 -67

■ 標準価格はホームページをご覧下さい。 外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 W A-A A プ D ラ ス チ ッ ク ケ ー ス A g カバー 外視図 カバー 内視図 a c 4-M2.5インサートナット 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ 機種内容 ケーブル グランド 型　番 寸　法 操作面角度 自 重 ● オフホワイト ● ブラック W D H a b c d e f g h （g） アルミサッシ ケース WSC10-14-5W WSC10-14-5B 100 140 52 77 117 87 100 10 13.9 48.2 13° 145 WSC10-14-7W WSC10-14-7B 100 140 72 77 117 87 100 22 27.4 48.2 18° 168 アルミ フレーム/ WSC14-14-5W WSC14-14-5B 140 140 52 117 117 128 100 10 13.8 80.5 13° 190 ヒートシンク ケース WSC14-14-7W WSC14-14-7B 140 140 72 117 117 128 100 22 27.4 80.5 18° 218 WSC18-14-5W WSC18-14-5B 175 140 52 152 117 163 95 11.3 13.8 103.5 13° 234 メタルケース WSC18-14-7W WSC18-14-7B 175 140 72 152 117 163 95 23.7 27.4 103.5 18° 262 Raspberry Piケース/ Okdo ROCK ケース フリーサイズ WSP-M2.3 傾斜スペーサー ケース/ フリーサイズ パネル 2 1 ■ WSCシリーズはベース側の基板取付ボスが金型構造上斜めとなる為、 ラックケース 取付ビスも斜めとなり、ビスと基板の間に隙間が発生します。 　 隙間を気にされる場合は、傾斜スペーサーをご使用下さい。 棚板/ 　 ベース側用にEM-2.3-8タッピングビス、カバー側用にEM-2.3タッピ ラックパネル ングビス（P1−121）をご用意しています。 電池ホルダー/ 電池ボックス/ コイン電池 構成内容 No. 名　称 個　数 材　質 色 / 表面処理 アクセサリー 1 傾斜スペーサー 　　　　　　　　　 4 POM ブラック　　　 /機構部品 2 取付ビス（ナベタッピングM2.3×8） 4 鉄 三価クロメート ■ 締め付けトルク 0.1N・m カスタム製品 機種内容 型　番 適合ケース 入　数 技術資料/ 各種ご案内 WSP-M2.3 WSCシリーズ（ベース側ボス用） 各4 / 袋 1 -68 b d 1.2 H 3 1 f h e 4.5

■ 標準価格はホームページをご覧下さい。 TPS SERIES タッピングスペーサー ア ク セ サ リ ー ／ ■ ネジ部がタッピング形状で、プラスチックケースのボスにそのまま 機 取付け可能なスペーサーです。 構 ■ M2.3、M2.6、M3、M4用を揃えています。 部 4 L 品 タッピング 2種ミゾなし ℓ 機種内容 ■ 材質 / 表面処理：真ちゅう / 無処理 型　番 タッピングa ネジb c L ℓ 自重（g） 入　数 対応ケース 型番目次/ TPS-M2.3-4 2.3 M2.3 5 4 3 0.7（1個） 4 / 袋 Photo TPS-M2.3-5 2.3 M2.3 5 5 3 0.9（1個） 4 / 袋 WH・PFE INDEX TPS-M2.3-6 2.3 M2.3 5 6 4 1 （1個） 4 / 袋 LC・LCE・LCS・LCT TPS-M2.3-7 2.3 M2.3 5 7 5 1.2（1個） 4 / 袋 PF・PFF（M2.3ボスサイズのみ） プラスチック ケース TPS-M2.3-8 2.3 M2.3 5 8 6 1.3（1個） 4 / 袋 TW・TWN・TWF（M2.3ボスサイズのみ） TPS-M2.3-10 2.3 M2.3 5 10 6 1.7（1個） 4 / 袋 WP（M2.3ボスサイズのみ） TPS-M2.3-12 2.3 M2.3 5 12 6 2 （1個） 4 / 袋 キャリング ケース TPS-M2.6-4 2.6 M2.6 5 4 3 0.7（1個） 4 / 袋 TPS-M2.6-5 2.6 M2.6 5 5 3 0.8（1個） 4 / 袋 PF・PFF（M2.6ボスサイズのみ） TPS-M2.6-7 2.6 M2.6 5 7 5 1.1（1個） 4 / 袋 防水・防塵 樹脂ボックス TPS-M2.6-10 2.6 M2.6 5 10 6 1.6（1個） 4 / 袋 WP（M2.6ボスサイズのみ） TPS-M2.6-12 2.6 M2.6 5 12 6 2 （1個） 4 / 袋 防水・防塵 TPS-M3-4 3 M3 5.5 4 3 0.8（1個） 4 / 袋 アルミ/ ステンレス TPS-M3-5 3 M3 5.5 5 3 1.1（1個） 4 / 袋 ボックス TPS-M3-6 3 M3 5.5 6 4 1.2（1個） 4 / 袋 SU・SS・SS-N・PR・OP 端子ボックス/ TPS-M3-7 3 M3 5.5 7 5 1.3（1個） 4 / 袋 防水コネクタ/ TWS・TW・TWN・TWF（M3ボスサイズのみ） ケーブル TPS-M3-8 3 M3 5.5 8 5 1.6（1個） 4 / 袋 グランド TPS-M3-10 3 M3 5.5 10 6 1.9（1個） 4 / 袋 TPS-M3-12 3 M3 5.5 12 6 2.3（1個） 4 / 袋 アルミサッシ ケース TPS-M4-6 4 M4 7 6 4 2 （1個） 4 / 袋 BCAS・BCAP・BCPC・BCPK（M4ボスサイズのみ） TPS-M4-10 4 M4 7 10 6 3.1（1個） 4 / 袋 TPS-M4-15 4 M4 7 15 8 4.7（1個） 4 / 袋 BCAR・BCPR（M4ボスサイズのみ） アルミ フレーム/ TPS-M4-20 4 M4 7 20 10 6.5（1個） 4 / 袋 SPCP・SPCM ヒートシンク ケース 取付例 メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ■ 奨励ドライバー c寸法 5mm用：VESSEL 4100 5-115 パワーソケットドライバー c寸法5.5mm用：VESSEL 4100 5.5-115 パワーソケットドライバー ラックケース c寸法 7mm用：VESSEL 4100 7-125 パワーソケットドライバー その他、ENGINEERナットドライバー（DN-04・DN-05）もご使用いただけます。 棚板/ ラックパネル TPSシリーズは小型プラスチックケースだけでなく、 電池ホルダー/ 防水樹脂ボックスにも使用可能です。 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 14 -6 c a b

■ 標準価格はホームページをご覧下さい。 AST SERIES ナット入り貼付スペーサー ア ク セ サ リ ー ／ 機 構 部 品 ■ 接着テープにより容易に貼り付け出来る貼付スペーサーです。 ■ ケース・ボックスに穴加工をしないで、基板や取付板を取付けることが出来る製品です。 ■ 強力な接着テープを使用していますので、１度貼り付けた後、再度貼り付けることは困難です。 AST2.5-□ AST3-□ AST4-□ 14 1.5 20 3 25 3 型番目次/ M 4 Photo INDEX プラスチック ケース 4 M2.5 6 H 5 M3 H H キャリング ケース ■ 基台 材質 / 色：ナイロン66(UL94V-2) / ブラック 機種内容 ■ ナット・付属ビス 材質 : 鉄(三価クロメート処理) 機種内容 防水・防塵 樹脂ボックス 型　番 H 付属ビス 取付可能 推奨締め付け 基板厚mm トルク（N・m） 自重（g） 入 数 型　番 入　数 防水・防塵 AST2.5-5B 5 ナベM2.5×5 1.0〜2.0 0.3 0.6（1個） 4 / 袋 AST2.5-5B-P 100 / 袋 アルミ/ ステンレス AST2.5-10B 10 ナベM2.5×5 1.0〜2.0 0.3 0.8（1個） 4 / 袋 AST2.5-10B-P 100 / 袋 ボックス AST3-6B 6 ナベM3×6 1.0〜3.0 0.4 1.5（1個） 4 / 袋 AST3-6B-P 100 / 袋 端子ボックス/ AST3-10B 10 ナベM3×6 1.0〜3.0 0.4 1.6（1個） 4 / 袋 AST3-10B-P 100 / 袋 防水コネクタ/ ケーブル AST3-15B 15 ナベM3×6 1.0〜3.0 0.4 1.8（1個） 4 / 袋 AST3-15B-P 100 / 袋 グランド AST3-20B 20 ナベM3×6 1.0〜3.0 0.4 2.1（1個） 4 / 袋 AST3-20B-P 100 / 袋 アルミサッシ AST4-10.5B 10.5 ナベM4×8 1.0〜3.5 0.8 2.6（1個） 4 / 袋 AST4-10.5B-P 50 / 袋 ケース AST4-20B 20 ナベM4×8 1.0〜3.5 0.8 3.2（1個） 4 / 袋 AST4-20B-P 50 / 袋 アルミ ■ まとめてご購入の場合はパック売りをご利用下さい。単価が下がりお得です。パック型番・標準価格表をご参照下さい。 フレーム/ ヒートシンク ■ パック売りにはビスは付属しておりません。 ケース メタルケース ASR SERIES 貼付ボス Raspberry Piケース/ 20 H Okdo ROCK ケース h フリーサイズ ケース/ フリーサイズ パネル ラックケース φ2.5 粘着両面テープ φ7 棚板/ ラックパネル ■ M3タッピングビス固定用の貼付ボスです。 機種内容 ■ 材質 / 色：ナイロン66（ UL94V-2）/ ナチュラル 　 基板取付けの際はタッピングビスEM-3、EM-3-6をご利用下さい。 型　番 H h 自重（g） 入 数 電池ホルダー/ 電池ボックス/ （P1−121） ASR- 5 5.1 3.1 0.9（1個） 10 / 袋 コイン電池 ■ 取付けの際は貼り付ける面のゴミを取り除き、脱脂洗浄を行って ASR- 6 6.4 4.4 1 （1個） 10 / 袋 下さい。 ASR- 7 7.2 5.1 0.9（1個） 10 / 袋 アクセサリー /機構部品 ■ 1度貼り付けした後、再度貼り付けることは困難です。 ASR- 8 8.1 6.3 0.9（1個） 10 / 袋 ASR- 9 9 7 1 （1個） 10 / 袋 ASR-11 11 9 1 （1個） 10 / 袋 カスタム製品 テクニカルデータ ASR-13 12.7 10.7 1.2（1個） 10 / 袋 推奨締付トルク値 : 0.4N・m ASR-14.5 14.7 12.8 1.1（1個） 10 / 袋 技術資料/ ASR-16 15.9 13.9 1.3（1個） 10 / 袋 各種ご案内 ASR-19 19.1 17.1 1.4（1個） 10 / 袋 14 -3 14 4 20 5 20 25 6

■ 標準価格はホームページをご覧下さい。 MR SERIES ヘクサロビュラ穴付取り外し防止ビス 皿ビス トラスビス バインドビス ナベビス 座付丸皿ビス ア ク セ サ M M M M M リ ー ■ 通信機器用の特殊ビスや取外し防止用ビスとしてご利用下さい。 ヘッド形状（ピンあり） ヘッド形状（ピンなし） ／ ■ 締付け、取外しには専用ドライバーが必要です。 機 構 ■ ヘクサロビュラとは、トルクスネジと同形状のネジでISO規格、JIS規格での名称です。 部 品 ヘクサロビュラ穴番号 ピン ＊注： MR1.6-6S、MR2.6-10□、MR3-14□・MR3-5Z□ はヘッド中心部のピンはありません。 ピンありタイプはドライバー先端に穴が開いている ものをご使用下さい。 機種内容 型　番 M L ヘクサロビュラ 穴番号 形　状 材　質 表面処理 適応機種 自重（g） 入 数 型番目次/ Photo TW/TWN 4-2-5･4-2-6･4-2-8･5-2-5･5-3-5 INDEX MR2.6 -10S * 2.6 10 T 8 鉄 ニッケルメッキ　 5-2-7･5-3-7･5-4-7･8-2-8･8-4-8 0.4（1個） 20 / 袋 TWF 4-2-5･5-2-5･5-3-5･5-2-7･5-3-7･5-4-7 プラスチック MR2.6 -10B * 2.6 10 T 8 鉄 三価黒クロメート 5-3-9 0.4（1個） 20 / 袋 ケース MX/MXA/MXB/MXF（M2.6サイズ） TW/TWN7-2-11･7-4-11･7-5-11 キャリング MR2.6 -14S 2.6 14 T 8 鉄 ニッケルメッキ　 TWF7-2-11･7-4-11･7-5-11･8-2-8･8-4-8 LCT/LCS/LC 115-N･F2･F3･LCE115-N 0.5（1個） 20 / 袋 ケース 145S-N･F6 皿 タッピングビス LCT/LCS/LC 115H-N･F2･F3･M2･9V 防水・防塵 135-N･F4･M2･M3･9V 樹脂ボックス 135H-N･F4･M2･M3･9V MR2.6 -18S 2.6 18 T 8 鉄 ニッケルメッキ　 145-N･F6･M2･M4 0.6（1個） 20 / 袋 防水・防塵 145H-N･F6･M2･M4 アルミ/ ステンレス 165-N･M4･165H-N･M4 ボックス LCE115H-N･135-N･145H-N･165H-N 端子ボックス/ MR3 -14S * 3 14 T10 鉄 ニッケルメッキ　 TW/TWN（M3サイズ） 0.7（1個） 20 / 袋 防水コネクタ/ ケーブル TWF（M3サイズ） グランド MR3 -14B * 3 14 T10 鉄 三価黒クロメート MX/MXA/MXB/MXF（M3サイズ） 0.7（1個） 20 / 袋 MR - 1S 3 5 T10 鉄 ニッケルメッキ　 UC 0.4（1個） 20 / 袋 アルミサッシ 皿ビス ケース MR - 1B 3 5 T10 鉄 三価黒クロメート UC･UCY 0.4（1個） 20 / 袋 MR -11S 3 5 T10 鉄 ニッケルメッキ　 YM･TS･MB･CU 0.6（1個） 20 / 袋 アルミ トラスビス MR -11B 3 5 T10 鉄 三価黒クロメート 汎用ケース 0.6（1個） 20 / 袋 フレーム/ ヒートシンク ケース MR2.5 - 8ST 2.5 8 T 8 ステンレス 無処理　　　　　 WP 8-8-2･8-10-2･9-13-3･10-10-3･11-15-3 13-18-3/WSCシリーズ 0.5（1個） 20 / 袋 メタルケース MR2.5 -16ST 2.5 16 T 8 バインドビス ステンレス 無処理　　　　　 WP 8-8-4･8-10-4･9-13-4･10-10-4･11-15-4 13-18-5 0.7（1個） 20 / 袋 MR3 -8ST 3 8 T10 ステンレス 無処理　　　　　 WP 15-15-4･15-15-6･15-21-4･15-21-6 Raspberry 20-20-5･20-20-7･20-28-5･20-28-7 0.7（1個） 20 / 袋 Piケース/ Okdo ROCK MR1.6 - 6S * 1.6 6 T 3 鉄 ニッケルメッキ　 CSS･CS 0.1（1個） 20 / 袋 ケース MR2.5 - 8PS 2.5 8 T 8 鉄 ニッケルメッキ　 PF/PFF/PFE（M2.5サイズ） 0.4（1個） 20 / 袋 フリーサイズ ケース/ フリーサイズ MR2.6 -12PS 2.6 12 T 8 鉄 ニッケルメッキ　 LCT/LCS/LC 115-F2･F3 145S-F6 0.5（1個） 20 / 袋 パネル ナベ LCT/LCS/LC 115H-F2･F3･M2･9V タッピングビス 135-F4･M2･M3･9V ラックケース MR2.6 -14PS 2.6 14 T 8 鉄 ニッケルメッキ　 135H-F4･M2･M3･9V 145-F6･M2･M4 0.6（1個） 20 / 袋 145H-F6･M2･M4 棚板/ 165-M4･165H-M4 ラックパネル MR3 - 8PS 3 8 T10 鉄 ニッケルメッキ　 PF/PFF/PFE（M3サイズ） 0.5（1個） 20 / 袋 MR3 - 5ZS* 3 5 T10 鉄 ニッケルメッキ　 電池ホルダー/ 電池ボックス/ 座付丸皿ビス FC･HY･HYR･HYRH･YER･ YM（M3サイズ） 0.4（1個） 20 / 袋 コイン電池 MR3 - 5ZB* 3 5 T10 鉄 三価黒クロメート MB（M3サイズ）･ MBH･MBC･TS･CF 0.4（1個） 20 / 袋 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 14 -60 L L L L L

■標準価格はホームページをご覧下さい。 RMW SERIES 耐候性Mネジケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー 4 5 ブ ル グ ■ 紫外線や経年劣化に強いシリコンゴムを使用した耐候性ケーブルグランド。 ラ ■ 屋外での防水機器の配線に最適です。 ン ド 構成内容 ■ PA = ポリアミドの略称 No. 名　称 材　質 型番目次/ 1 キャップ　　 PA66（UL94V-2） Photo INDEX 2 ゴムブッシュ シリコン 　　　　 3 コネクタ本体 PA66（UL94V-2） プラスチック 4 O-リング 　 シリコン 　　　　 ケース 1 2 3 5 ナット　　　 PA66（UL94V-2） キャリング ケース 外観寸法図 テクニカルデータ サイズによってキャップデザインが異なります 防水・防塵 保護等級 : IP67相当 樹脂ボックス 使用温度範囲 : -20℃～＋80℃ L H SW 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース ■ 詳細寸法・CADデータは、ホームページをご覧下さい。 RMW40以下 RMW50 アルミ ■ RMW10S-6にはナットが付属していません。 フレーム/ ヒートシンク 取付けの際は、相手側にネジ穴加工が必要となります。 ケース 機種内容 メタルケース 型　番 G 適合ケーブル径 L H 最大 SW A 入　数 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 Raspberry RMW8L-2.5B RMW8L-2.5S M8×1.25 φ8.2 1 2.5 13 19.5 12 13.6 1 / 袋 Piケース/ Okdo ROCK RMW8L-4B RMW8L-4S M8×1.25 φ8.2 2.5 4 13 19.5 12 13.6 1 / 袋 ケース RMW10S-6B RMW10S-6S M10×1.5 ナット無 3 6 8 20.5 13 14.6 1 / 袋 フリーサイズ ケース/ RMW10L-6B RMW10L-6S M10×1.5 φ10.2 3 6 13 20.5 13 14.6 1 / 袋 フリーサイズ パネル RMW12S-7B RMW12S-7S M12×1.5 φ12.2 3.5 7 9 20.5 16 17.7 1 / 袋 RMW12L-7B RMW12L-7S M12×1.5 φ12.2 3.5 7 14.5 20.5 16 17.7 1 / 袋 ラックケース RMW16S-8B RMW16S-8S M16×1.5 φ16.2 4 8 9 23.5 19.2 21.3 1 / 袋 RMW16L-8B RMW16L-8S M16×1.5 φ16.2 4 8 15 24 19.2 21.3 1 / 袋 棚板/ RMW20S-12B RMW20S-12S M20×1.5 φ20.2 6 12 10 29 24.3 26.8 1 / 袋 ラックパネル RMW20L-12B RMW20L-12S M20×1.5 φ20.2 6 12 15 28.5 24.3 26.8 1 / 袋 RMW25L-17B RMW25L-17S M25×1.5 φ25.2 11 17 15 35 33.3 36.8 1 / 袋 電池ホルダー/ 電池ボックス/ RMW32L-21B RMW32L-21S M32×1.5 φ32.3 13 21 15 38 36.1 39.8 1 / 袋 コイン電池 RMW40L-27B RMW40L-27S M40×1.5 φ40.3 18 27 18 43.5 46.1 51.2 1 / 袋 RMW50L-38B RMW50L-38S M50×1.5 φ50.4 27 38 20 50.5 60 66.5 1 / 袋 アクセサリー /機構部品 RMW10L-6B-P RMW10L-6S-P M10×1.5 φ10.2 3 6 13 20.5 13 14.6 100 / 袋 RMW12S-7B-P RMW12S-7S-P M12×1.5 φ12.2 3.5 7 9 20.5 16 17.7 100 / 袋 RMW12L-7B-P RMW12L-7S-P M12×1.5 φ12.2 3.5 7 14.5 20.5 16 17.7 100 / 袋 カスタム製品 RMW16S-8B-P RMW16S-8S-P M16×1.5 φ16.2 4 8 9 23.5 19.2 21.3 100 / 袋 RMW16L-8B-P RMW16L-8S-P M16×1.5 φ16.2 4 8 15 24 19.2 21.3 100 / 袋 技術資料/ RMW20S-12B-P RMW20S-12S-P M20×1.5 φ20.2 6 12 10 29 24.3 26.8 100 / 袋 各種ご案内 RMW20L-12B-P RMW20L-12S-P M20×1.5 φ20.2 6 12 15 28.5 24.3 26.8 100 / 袋 ■ 数量の多い場合は、単価の安い100個パックでご購入下さい。 5 -93 G A

RMWシリーズ　シリコン製ゴムブッシュ 耐候性試験結果 【試験品】　RMWシリーズのゴムブッシュの1箇所を切り、下記のようにアルミプレートに固定したものを試験。 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ 試験前 試験後 ン ド 【試験方法】 試験装置：スーパーキセノンウェザーメーター SX75（スガ試験機株式会社製） 型番目次/ 試験条件：JIS B7754：1991 キセノンアーククランプ式耐光性及び耐候性試験機に規定される装置を用いて下記の条件で行った。 Photo INDEX 　　　　　放射照度：180W/㎡ (調節波長範囲 300～400nm) 　　　　　ブラックパネル温度：63±3℃　　　相対湿度：50±10％ プラスチック ケース 　　　　　サイクル条件：120分サイクル（18分間照射及び水噴霧、102分照射） 試験時間：2000時間 (約4年相当) キャリング 放射露光量：1296MJ/㎡ ケース 【試験結果】 防水・防塵 樹脂ボックス 外観：表面に亀裂、光沢、粉状の物質が表面に出てくる等の変化は見られない。材質の柔軟性もほぼ変化なし。 防水・防塵 〔試験前の外観〕 〔試験後そのままの状態の外観〕 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース 【他の材料での試験結果】 NBR（RMシリーズで使用しているもの）　外観：表面の光沢が無くなり、材質の硬化があった。 Raspberry Piケース/ 〔試験前の外観〕 〔試験後そのままの状態の外観〕 Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ EPDM（他社の耐候性ケーブルグランドで使用しているもの）　外観：亀裂が発生し、変色が大きく、粉状の物質が表面に出ている。 電池ボックス/ コイン電池 〔試験前の外観〕 〔試験後そのままの状態の外観〕 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -94

■標準価格はホームページをご覧下さい。 RM SERIES Mネジケーブルグランド 低価格タイプ 端 子 4 5 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ■ ネジ部がMネジ規格の汎用ケーブルグランドです。 1 2 3 ル ■ ネジサイズM8～M63、 対応ケーブル外径はφ1mm～φ44mmまで グ 構成内容 の幅広いラインナップ。 ■ PA = ポリアミドの略称 ラ No. 名　称 材　質 ン ■ 耐油性の高いNBRゴムを使用しています。 1 キャップ　　 PA66（UL94V-2） ド ■ IP67相当の防水性かつ、大幅な低価格となっています。 2 ゴムブッシュ NBR 3 コネクタ本体 PA66（UL94V-2） 型番目次/ テクニカルデータ Photo 4 O-リング 　 NBR INDEX 外観寸法図 保護等級 : IP67相当 5 ナット　　　 PA66（UL94V-2） 使用温度範囲 : -20℃～＋80℃ プラスチック ケース サイズによってキャップデザインが異なります L H SW キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ■ 詳細寸法・CADデータは、ホームページをご覧下さい。 ボックス ■ RM-8S-2.5, 8S-4, 10S-6にはナットが付属していません。 端子ボックス/ 防水コネクタ/ 取付けの際は、相手側にネジ穴加工をして取付下さい。 ケーブル RM40以下 RM50以上 グランド 機種内容 アルミサッシ ケース 型　番 G 適合ケーブル径 L H 最大 SW A 入　数 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 アルミ フレーム/ RM8S-2.5B RM8S-2.5S M8×1.25 ナット無 1 2.5 7.5 19.5 12 13.6 1 / 袋 ヒートシンク ケース RM8L-2.5B RM8L-2.5S M8×1.25 φ8.2 1 2.5 13 19.5 12 13.6 1 / 袋 RM8S-4B RM8S-4S M8×1.25 ナット無 2.5 4 7.5 19.5 12 13.6 1 / 袋 メタルケース RM8L-4B RM8L-4S M8×1.25 φ8.2 2.5 4 13 19.5 12 13.6 1 / 袋 RM10S-6B RM10S-6S M10×1.5 ナット無 3 6 8 20.5 13 14.6 1 / 袋 Raspberry RM10L-6B RM10L-6S M10×1.5 φ10.2 3 6 13 20.5 13 14.6 1 / 袋 Piケース/ Okdo ROCK RM12S-7B RM12S-7S M12×1.5 φ12.2 3.5 7 9 20.5 16 17.7 1 / 袋 ケース RM12L-7B RM12L-7S M12×1.5 φ12.2 3.5 7 14.5 20.5 16 17.7 1 / 袋 フリーサイズ ケース/ RM16S-8B RM16S-8S M16×1.5 φ16.2 4 8 9 23.5 19.2 21.3 1 / 袋 フリーサイズ パネル RM16L-8B RM16L-8S M16×1.5 φ16.2 4 8 15 24 19.2 21.3 1 / 袋 RM20S-12B RM20S-12S M20×1.5 φ20.2 6 12 10 29 24.3 26.8 1 / 袋 ラックケース RM20L-12B RM20L-12S M20×1.5 φ20.2 6 12 15 28.5 24.3 26.8 1 / 袋 RM25L-17B RM25L-17S M25×1.5 φ25.2 11 17 15 35 33.3 36.8 1 / 袋 棚板/ RM32L-21B RM32L-21S M32×1.5 φ32.3 13 21 15 38 36.1 39.8 1 / 袋 ラックパネル RM40L-27B RM40L-27S M40×1.5 φ40.3 18 27 18 43.5 46.1 51.2 1 / 袋 RM50L-38B RM50L-38S M50×1.5 φ50.4 27 38 20 50.5 60 66.5 1 / 袋 電池ホルダー/ 電池ボックス/ RM63L-44B RM63L-44S M63×1.5 φ63.4 37 44 20 53 68 75.5 1 / 袋 コイン電池 RM10L-6B-P RM10L-6S-P M10×1.5 φ10.2 3 6 13 20.5 13 14.6 100 / 袋 RM12S-7B-P RM12S-7S-P M12×1.5 φ12.2 3.5 7 9 20.5 16 17.7 100 / 袋 アクセサリー /機構部品 RM12L-7B-P RM12L-7S-P M12×1.5 φ12.2 3.5 7 14.5 20.5 16 17.7 100 / 袋 RM16S-8B-P RM16S-8S-P M16×1.5 φ16.2 4 8 9 23.5 19.2 21.3 100 / 袋 RM16L-8B-P RM16L-8S-P M16×1.5 φ16.2 4 8 15 24 19.2 21.3 100 / 袋 カスタム製品 RM20S-12B-P RM20S-12S-P M20×1.5 φ20.2 6 12 10 29 24.3 26.8 100 / 袋 RM20L-12B-P RM20L-12S-P M20×1.5 φ20.2 6 12 15 28.5 24.3 26.8 100 / 袋 技術資料/ RM25L-17B-P RM25L-17S-P M25×1.5 φ25.2 11 17 15 35 33.3 36.8 100 / 袋 各種ご案内 ■ 数量の多い場合は、単価の安い100個パックでご購入下さい。 5 -95 G A

■標準価格はホームページをご覧下さい。 RPG SERIES PGネジケーブルグランド 低価格タイプ 4 5 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル 1 2 3 グ ラ ■ ネジ部がPGネジ規格の汎用ケーブルグランドです。 ン ■ 耐油性の高いNBRゴムを使用しています。 ド 構成内容 ■ PA = ポリアミドの略称 ■ IP67相当の防水性かつ、大幅な低価格となっています。 No. 名　称 材　質 型番目次/ 1 キャップ　　 PA66（UL94V-2） Photo INDEX 2 ゴムブッシュ NBR 外観寸法図 3 コネクタ本体 PA66（UL94V-2） プラスチック 4 O-リング 　 NBR ケース L H SW 5 ナット　　　 PA66（UL94V-2） キャリング ケース テクニカルデータ 防水・防塵 保護等級 : IP67相当 樹脂ボックス 使用温度範囲 : -20℃～＋80℃ 防水・防塵 アルミ/ ステンレス ボックス ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 端子ボックス/ 防水コネクタ/ ケーブル グランド 機種内容 アルミサッシ ケース 型　番 G 適合ケーブル径 L H 最大 SW A 入　数 ● ブラック（B） ● グレー（G） ネジ規格 ネジ外径 取付穴径 最小 最大 アルミ フレーム/ ヒートシンク RPG7-7B RPG7-7G PG7 12.5 φ12.7 3 7 9 20.5 16 17.7 1 / 袋 ケース RPG9-8B RPG9-8G PG9 15.2 φ15.4 4 8 9 23.5 19 21 1 / 袋 RPG11-10B RPG11-10G PG11 18.6 φ18.8 5 10 9 26 22 24 1 / 袋 メタルケース RPG13.5-11B RPG13.5-11G PG13.5 20.4 φ20.6 6 11 10 29 24 26.4 1 / 袋 RPG16-14B RPG16-14G PG16 22.5 φ22.7 8 14 10 30 26.7 29.5 1 / 袋 Raspberry Piケース/ RPG21-18B RPG21-18G PG21 28.3 φ28.5 13 18 12 35 33 36.5 1 / 袋 Okdo ROCK ケース RPG29-25B RPG29-25G PG29 37 φ37.2 18 25 12 41.5 42 46.5 1 / 袋 フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ オプション部品（別売） ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 シーリングプラグ 防水ホールプラグ 技術資料/ 各種ご案内 SPシリーズ　P5−101 SHPシリーズ　P5−102 5 -96 G A

AG SERIES 高防水型 ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo INDEX ■ 保護等級IP68 1bar/30分の高防水型樹脂製ケーブルグランドです。 テクニカルデータ ■ ネジサイズはM8～M50、対応ケーブル外径はφ2.5mm～φ42mmまで幅広いサイズを プラスチック 保護等級 : IP68 1bar/30min ケース 揃えています。 水深10mに30分間相当の防水 ■ キャップ・コネクタ本体はPA6GF（ポリアミド6グラスファイバー入り）ですので強度と 使用温度範囲 : -20℃～＋100℃ EN50262 Var.Aに準拠 キャリング 耐熱性に優れています。 ※規格の概要はP5−117ページをご参照下さい。 ケース ■ 環境を考慮したハロゲンフリー製品です。 防水・防塵 樹脂ボックス AGシリーズ 従来式ケーブルグランド 防水・防塵 AGシリーズはゴムブッシュが肉厚で、ケーブルとの接触面が 強く締めつけるとゴムブッシュやケーブルの変形により安定した防水性が アルミ/ ステンレス 大きいので、均一な力でケーブルを保持します。 保てなくなる場合があります。 ボックス 繰返しの締付に対しても安定した高い防水性を発揮します。 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ 構成内容 ■ PA6GF = ポリアミド6 グラスファイバー入りの略称 Okdo ROCK ケース No. 名　称 材　質 フリーサイズ 1 キャップ　　 PA6GF ケース/ フリーサイズ 2 ゴムブッシュ TPE パネル 3 コネクタ本体 PA6GF 4 ナット　　　 PA6 ラックケース ■ M8, M10サイズにはナットが付属していません。 取付けの際は、相手側にネジ穴加工をして取付下さい。 棚板/ ラックパネル 電池ホルダー/ ■ 締付けトルクはケーブル径により異なります。 電池ボックス/ コイン電池 ゴムブッシュが少し見える程度まで締付けて下さい。 アクセサリー 1 2 3 4 /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -97

■標準価格はホームページをご覧下さい。 AGP SERIES AGシリーズ用 ゴムパッキン 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド ■ AGシリーズ専用のゴムパッキンです。耐油性の高いNBRゴム製です。 型番目次/ ■ 取付ける相手側が凹凸の大きい塗装品や鋳造品の場合にご利用下さい。 Photo INDEX ■ 射出成型品のテーパー部に取り付ける場合にご利用下さい。 ■ サイズはM12～M50まで揃えています。 プラスチック ケース ■ 取付ける相手側が平面の場合は、ゴムパッキンの必要はありません。 また、取付相手が平面の場合は、ゴムパッキンの有/無で防水性は変わりません。 キャリング ■ AGシリーズ以外はOリングが付属していますので必要ありません。 ケース 防水・防塵 外観寸法図 樹脂ボックス 防水・防塵 アルミ/ ステンレス D1 ボックス D2 M 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 取付例 メタルケース ■ 材質：NBR Raspberry Piケース/ Okdo ROCK ケース 機種内容 フリーサイズ ケース/ 型　番 D1 D2 M 適合ケーブルグランド 入　数 フリーサイズ パネル AGP-12 20 12 1.6 AG12 10 / 袋 AGP-16 23.5 16.5 2.0 AG16 10 / 袋 ラックケース AGP-20 29 20 2.0 AG20 10 / 袋 AGP-25 37 25 2.0 AG25 10 / 袋 棚板/ AGP-32 44 32 2.2 AG32 5 / 袋 ラックパネル AGP-40 52 40 2.0 AG40 5 / 袋 AGP-50 64 50 3.1 AG50 5 / 袋 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -99

■標準価格はホームページをご覧下さい。 THA45 SERIES シームレス型ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド ■ 本体とゴムブッシュが一体成型され、隙間のない構造なので、防水性に優れています。 型番目次/ Photo INDEX プラスチック 外観寸法図 ケース m L H SW キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ テクニカルデータ ステンレス ボックス 保護等級 : IP68 5bar/1h 端子ボックス/ 水深50mに1時間相当の防水 防水コネクタ/ ケーブル 使用温度範囲 : -40℃～＋125℃ 3 2 1 グランド EN50262 VarAに準拠 ※規格の概要はP5−117ページをご参照下さい。 アルミサッシ ケース ■ 各型番の詳細はCAD図・PDF図をダウンロードしてご確認下さい。 アルミ フレーム/ ヒートシンク ケース 色仕様 構成内容 ■ PA = ポリアミドの略称 メタルケース 記号 ? ライトグレー /グレー ? ブラック /グレー ? ブラック /グリーン No. 名　称 材　質 Raspberry 1 キャップ　　 ※PA66 / PA66GF Piケース/ Okdo ROCK 2 コネクタ本体 　PA66・TPE ケース 色 3 ナット　　　 　PA66 フリーサイズ ケース/ ※THA452シリーズのキャップはPA66になります。 フリーサイズ パネル ラックケース 棚板/ ラックパネル 機種内容 ■ THA45シリーズをご注文の際は必ず、型番末尾□に L・B・Gの色記号をつけて下さい。 G 適合ケーブル径 型　番 L H 最大 SW A d m 入 数 電池ホルダー/ ネジ規格 ネジ外径 取付穴径 最小 最大 電池ボックス/ コイン電池 THA450-16S□ M16×1.5 15.3 φ15.7 5 7.5 8 29.5 19 21.6 23.7 （24.2） 5 1 / 袋 アクセサリー /機構部品 THA450-16L□ M16×1.5 15.3 φ15.7 7.5 9.5 8 29.5 19 21.6 23.7 （24.2） 5 1 / 袋 THA451-20□ M20×1.5 20 φ20.2 10.5 14 8 31 24 26.3 26.5 7 1 / 袋 THA451-20-2□ M20×1.5 20 φ20.2 φ6×2 8 31 24 26.3 26.5 7 1 / 袋 カスタム製品 THA452-25□ M25×1.5 25 φ25.2 14 17 8 34 29 32 35.2 6 1 / 袋 ■（ ）内の数値は、色記号Lの寸法です。 技術資料/ 各種ご案内 5-100 d G A

■標準価格はホームページをご覧下さい。 SP SERIES シーリングプラグ 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド ■ 使用しないケーブルグランドの穴を塞ぐシーリングプラグです。 ■ ケーブルグランドのゴムブッシュに差込み、キャップを締付ける事で防水する事が可能です。 型番目次/ Photo INDEX プラスチック ケース 外観寸法図 キャリング ケース 防水・防塵 D 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ H ケーブル グランド ■ 材質：ナイロン アルミサッシ ケース 機種内容 アルミ 型　番 D D1 H 適合ケーブルグランド 入　数 フレーム/ ヒートシンク SP-12 10.2 6 15.5 RMW12、RM12、RMW16、RM16、RPG7、RPG9 10 / 袋 ケース SP-16 15.6 9.5 15.5 RMW20、RM20、RPG11、RPG13.5 10 / 袋 SP-20 19.6 13.5 16.5 RPG16 10 / 袋 メタルケース SP-25 24.4 17.5 17 RMW25、RM25、RMW32、RM32、RPG21 5 / 袋 SP-40 32.5 24.5 17.5 RMW40、RM40、RPG29 5 / 袋 Raspberry Piケース/ Okdo ROCK SP-50 47.2 38.9 17.6 RMW50、RM50 5 / 袋 ケース フリーサイズ ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ コイン電池 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5-101 φD1

■標準価格はホームページをご覧下さい。 RSP SERIES スパイラル ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo INDEX ■ 全7サイズ、2色展開の14機種からお選びいただけます。 テクニカルデータ プラスチック ケース ■ ケーブルの曲がりを防ぎ断線から保護します。 保護等級 : IP67相当 ■ IP67相当の防水性かつ、低価格です。 使用温度範囲 : -20℃～＋80℃ キャリング ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 ケース 防水・防塵 樹脂ボックス 外観寸法図 防水・防塵 アルミ/ L H SW ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 4 3 2 1 メタルケース Raspberry Piケース/ Okdo ROCK 構成内容 ■ PA = ポリアミドの略称 ケース No. 名　称 材　質 フリーサイズ ケース/ 1 キャップ　　 PA66（UL94V-2） フリーサイズ パネル - ゴムブッシュ NBR 2 コネクタ本体 PA66（UL94V-2） ラックケース 3 O-リング 　 NBR 4 ナット　　　 PA66（UL94V-2） 棚板/ ラックパネル 電池ホルダー/ 電池ボックス/ 機種内容 コイン電池 型　番 G 適合ケーブル径 L H SW A 入 数 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 アクセサリー /機構部品 RSP 8-2.5B RSP 8-2.5S M 8×1.25 φ 8.2 1 2.5 10.5 48 12.1 13.8 1 / 袋 RSP 8-4B RSP 8-4S M 8×1.25 φ 8.2 2.5 4 10.5 48 12.1 13.8 1 / 袋 RSP10-6B RSP10-6S M10×1.5 φ10.2 3 6 12.2 54 13.1 14.5 1 / 袋 カスタム製品 RSP12-6B RSP12-6S M12×1.5 φ12.2 3.5 6 9 62 16 17 1 / 袋 RSP16-8B RSP16-8S M16×1.5 φ16.2 4 8 9 69 19.5 21 1 / 袋 技術資料/ RSP20-11B RSP20-11S M20×1.5 φ20.2 6 11 10 82 24 26 1 / 袋 各種ご案内 RSP25-16B RSP25-16S M25×1.5 φ25.2 11 16 12 102 33 36 1 / 袋 5-103 G A

■標準価格はホームページをご覧下さい。 REL SERIES エルボ型 ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド ■ ネジ部がMネジ規格のL型ケーブルグランドです。 テクニカルデータ ■ 電線を垂直に配線で出来ます。 型番目次/ 保護等級 : IP67相当 Photo ■ IP67相当の保護等級です。 INDEX 使用温度範囲 : -20℃～＋80℃ プラスチック 4 ケース 構成内容 1 5 No. 名　称 材　質 キャリング 1 キャップ　　　　 PA66 ケース 2 ゴムブッシュ　　 NBR/PA66 3 3 コネクタ本体　　 PA66 防水・防塵 樹脂ボックス 4 シールワッシャー NBR 5 ナット　　　　　 PA66 防水・防塵 2 アルミ/ ステンレス ボックス 使用例 端子ボックス/ 防水コネクタ/ ケーブル グランド 外観寸法図 アルミサッシ H最大 SW ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ G ケース/ フリーサイズ パネル ラックケース 棚板/ ラックパネル ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 機種内容 電池ホルダー/ 電池ボックス/ 型　番 G 適合ケーブル径 コイン電池 H最大 L SW A B 入 数 ● ブラック ネジ規格 取付穴径 最小 最大 REL16- 7B M16×1.5 φ16.1 5 7 45.8 10 22 24.5 20.7 1 / 袋 アクセサリー /機構部品 REL16-10B M16×1.5 φ16.1 8 10 45.8 10 22 24.5 20.7 1 / 袋 REL20-11B M20×1.5 φ20.1 7 11 52.4 15 27.3 30.8 24.9 1 / 袋 カスタム製品 REL20-14B M20×1.5 φ20.1 11 14 52.4 15 27.3 30.8 24.9 1 / 袋 REL25-16B M25×1.5 φ25.1 12 16 58 15 33.2 36.8 29.5 1 / 袋 REL25-18B M25×1.5 φ25.1 15 18 58 15 33.2 36.8 29.5 1 / 袋 技術資料/ 各種ご案内 REL32-22B M32×1.5 φ32.1 18 22 70 15 41 45.7 33.9 1 / 袋 5-104 L B A

■標準価格はホームページをご覧下さい。 RMH SERIES 多芯型ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ■ ネジ部がMネジ規格のケーブルグランドです。 ／ ■ 1つのケーブルグランドで複数のケーブルを防水することが可能です。 ケ ー ■ IP65相当の保護等級です。 ブ ■ 同じ外径の電線を組み合わせてご使用下さい。 ル グ 一つのケーブルグランドで最大6本の電線が防水可能です。 テクニカルデータ ラ ン 保護等級 : IP65相当 ド 使用温度範囲 : -20℃～＋80℃ 構成内容 型番目次/ Photo No. 名　称 材　質 INDEX 1 キャップ　　　　 PA66（UL94V-2） 2 ゴムブッシュ　　 NBR/PA66（UL94V-2） プラスチック ケース 3 コネクタ本体　　 PA66（UL94V-2） 1 4 シールワッシャー NBR キャリング 5 ナット　　　　　 PA66（UL94V-2） ケース 5 4 防水・防塵 樹脂ボックス 3 防水・防塵 2 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ■ 詳細寸法・CADデータはホームページをご覧下さい。 ケーブル 外観寸法図 グランド L H SW アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 使用例 メタルケース 機種内容 型　番 G 適合ケーブル径 Raspberry 穴数 L H SW A 入　数 Piケース/ ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 Okdo ROCK RMH12-2B RMH12-2S M12×1.5 φ12.2 2.5 3 2 9.4 26 18.9 21.2 1 / 袋 ケース RMH12-3B RMH12-3S M12×1.5 φ12.2 2 2.5 3 9.4 26 18.9 21.2 1 / 袋 フリーサイズ ケース/ RMH12-4B RMH12-4S M12×1.5 φ12.2 2 2.5 4 9.4 26 18.9 21.2 1 / 袋 フリーサイズ RMH16-2B RMH16-2S M16×1.5 φ16.2 3 4 2 15 29 22 24.7 1 / 袋 パネル RMH16-3B RMH16-3S M16×1.5 φ16.2 3 4 3 15 29 22 24.7 1 / 袋 RMH16-4B RMH16-4S M16×1.5 φ16.2 2 3 4 15 29 22 24.7 1 / 袋 ラックケース RMH16-5B RMH16-5S M16×1.5 φ16.2 2 2.5 5 15 29 22 24.7 1 / 袋 RMH16-6B RMH16-6S M16×1.5 φ16.2 1.5 2 6 15 29 22 24.7 1 / 袋 RMH20-2B RMH20-2S M20×1.5 φ20.2 4.5 6 2 15 34.5 27 30.3 1 / 袋 棚板/ ラックパネル RMH20-3B RMH20-3S M20×1.5 φ20.2 4 5 3 15 34.5 27 30.3 1 / 袋 RMH20-4B RMH20-4S M20×1.5 φ20.2 4 4.5 4 15 34.5 27 30.3 1 / 袋 電池ホルダー/ RMH20-5B RMH20-5S M20×1.5 φ20.2 3 4 5 15 34.5 27 30.3 1 / 袋 電池ボックス/ コイン電池 RMH20-6B RMH20-6S M20×1.5 φ20.2 2 3 6 15 34.5 27 30.3 1 / 袋 RMH25-2B RMH25-2S M25×1.5 φ25.2 6 8 2 15 37.5 33 37 1 / 袋 RMH25-3B RMH25-3S M25×1.5 φ25.2 5 7 3 15 37.5 33 37 1 / 袋 アクセサリー /機構部品 RMH25-4B RMH25-4S M25×1.5 φ25.2 4.5 6 4 15 37.5 33 37 1 / 袋 RMH25-5B RMH25-5S M25×1.5 φ25.2 4.5 5.5 5 15 37.5 33 37 1 / 袋 RMH25-6B RMH25-6S M25×1.5 φ25.2 3 4.5 6 15 37.5 33 37 1 / 袋 カスタム製品 RMH32-2B RMH32-2S M32×1.5 φ32.3 8.5 11 2 15 44 42 46.5 1 / 袋 RMH32-3B RMH32-3S M32×1.5 φ32.3 9 10 3 15 44 42 46.5 1 / 袋 RMH32-4B RMH32-4S M32×1.5 φ32.3 8 9 4 15 44 42 46.5 1 / 袋 技術資料/ 各種ご案内 RMH32-5B RMH32-5S M32×1.5 φ32.3 6 8 5 15 44 42 46.5 1 / 袋 RMH32-6B RMH32-6S M32×1.5 φ32.3 5.5 7 6 15 44 42 46.5 1 / 袋 5-105 G A

■標準価格はホームページをご覧下さい。 RSC SERIES コネクタ付ケーブル用 ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 配線方法動画 ■ スリット入りゴムブッシュで、コネクタ付ケーブルを通線・防水することが出来ます。 型番目次/ コネクタ付きケーブルの配線方法は右のQRコードにて動画をご参照下さい。 Photo INDEX 4 テクニカルデータ プラスチック ケース 保護等級 : IP67相当 使用温度範囲 : -20℃～＋80℃ キャリング ケース 構成内容 No. 名　称 材　質 防水・防塵 樹脂ボックス 1 キャップ　　　　　　　　 PA66（UL94V-2） 2 スリット入りゴムブッシュ シリコンゴム/PA66（UL94V-2） 防水・防塵 アルミ/ 3 コネクタ本体　　　　　　 PA66（UL94V-2） ステンレス ボックス 4 シールワッシャー　　　　 シリコンゴム 端子ボックス/ 5 ナット　　　　　　　　　 PA66（UL94V-2） 防水コネクタ/ ケーブル グランド 1 2 3 5 アルミサッシ ケース アルミ 外観寸法図 フレーム/ ■ 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 ヒートシンク ケース メタルケース L H SW Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル φ ラックケース 棚板/ ラックパネル 機種内容 電池ホルダー/ 型　番 G 適合ケーブル径 電池ボックス/ L H最大 SW A φ 入　数 コイン電池 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 RSC25-6.5B RSC25-6.5S M25×1.5 φ25.2 5 6.5 15 37.5 33 37 19 1 / 袋 アクセサリー RSC25-10.5B RSC25-10.5S M25×1.5 φ25.2 7.5 10.5 15 37.5 33 37 19 1 / 袋 /機構部品 RSC32-6.5B RSC32-6.5S M32×1.5 φ32.3 5 6.5 15 44 42 46.5 25 1 / 袋 RSC32-10.5B RSC32-10.5S M32×1.5 φ32.3 7.5 10.5 15 44 42 46.5 25 1 / 袋 カスタム製品 技術資料/ 各種ご案内 5-106 G A

■標準価格はホームページをご覧下さい。 TWH SERIES ヘッド交換型トルクレンチ 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ■ ヘッド交換型のトルクレンチです。 ン ■ ケーブルグランドを一定のトルクで締め付ける際にご利用下さい。 ド ■ 別売りのオープンヘッド（スパナヘッド）TWEシリーズと併せてご利用下さい。 型番目次/ 機種内容 Photo INDEX 型　番 全　長 トルク調整範囲（N・ｍ） 最小目盛（N・m） TWH0.5-5 215 0.5～5.0 0.05 プラスチック ケース 注記事項 キャリング ケース トルクレンチはRoHS規制対象外製品です。 海外メーカーのOEM品です。JIS規格の製品ではない為、校正や検査成績書等の対応は行っておりません。 防水・防塵 締め付け確認は低い値（参考値1/2）から行い、実際に使用するケーブルおよび、取付部において適正な締付トルクを設定して下さい。 樹脂ボックス 弊社ホームページ、もしくは製品に添付されている取扱説明書を、ご使用前に必ずお読みの上、正しく安全にご使用下さい。 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ TWE SERIES ヘッド交換型オープンヘッド ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタルケース Raspberry Piケース/ Okdo ROCK ケース フリーサイズ ケース/ フリーサイズ パネル ■ TWHシリーズ専用の交換型オープンヘッドです。 ■ 使用するケーブルグランドのサイズに合わせて選定して下さい。 ラックケース 機種内容 棚板/ 型　番 二面幅 w t 型　番 二面幅 w t ラックパネル TWE- 8 8 27 6 TWE-22 22 52 10 TWE- 9 9 27 6 TWE-23 23 53 11 電池ホルダー/ 電池ボックス/ TWE-11 11 27 6 TWE-24 24 55 11 コイン電池 TWE-12 12 30 6 TWE-27 27 58 13 TWE-13 13 31 6 TWE-29 29 58 13 アクセサリー /機構部品 TWE-15 15 40 9 TWE-30 30 65 14 TWE-16 16 40 9 TWE-32 32 65 14 TWE-17 17 41 9 TWE-33 33 65 14 カスタム製品 TWE-18 18 42 9 TWE-34 34 70 15 TWE-19 19 42 10 TWE-36 36 72 15 技術資料/ TWE-21 21 47 10 各種ご案内 注記事項　オープンヘッドはRoHS規制対象外製品です。 5-115 t w
